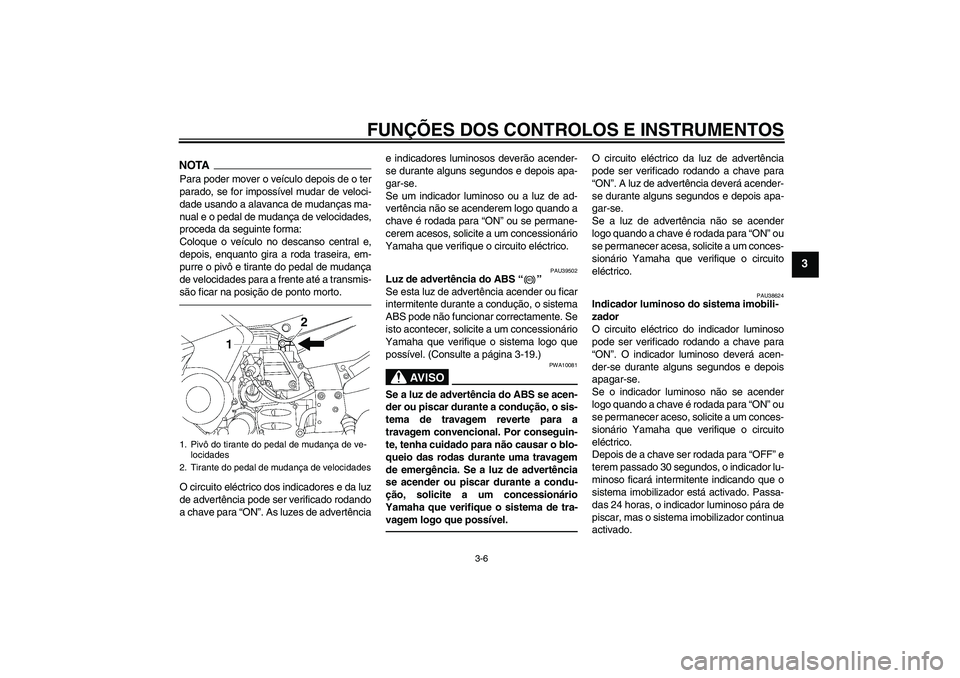

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
NOTAPara poder mover o veículo depois de o ter
parado, se for impossível mudar de veloci-
dade usando a alavanca de mudanças ma-
nual e o pedal de mudança de velocidades,
proceda da seguinte forma:
Coloque o veículo no descanso central e,
depois, enquanto gira a roda traseira, em-
purre o pivô e tirante do pedal de mudança
de velocidades para a frente até a transmis-
são ficar na posição de ponto morto.O circuito eléctrico dos indicadores e da luz
de advertência pode ser verificado rodando
a chave para “ON”. As luzes de advertênciae indicadores luminosos deverão acender-
se durante alguns segundos e depois apa-
gar-se.
Se um indicador luminoso ou a luz de ad-
vertência não se acenderem logo quando a
chave é rodada para “ON” ou se permane-
cerem acesos, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU39502
Luz de advertência do ABS“”
Se esta luz de advertência acender ou ficar
intermitente durante a condução, o sistema
ABS pode não funcionar correctamente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-19.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38624
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
1. Pivô do tirante do pedal de mudança de ve-
locidades
2. Tirante do pedal de mudança de velocidades
ABS
U1DAP1P0.book Page 6 Wednesday, August 25, 2010 4:40 PM
Page 22 of 110

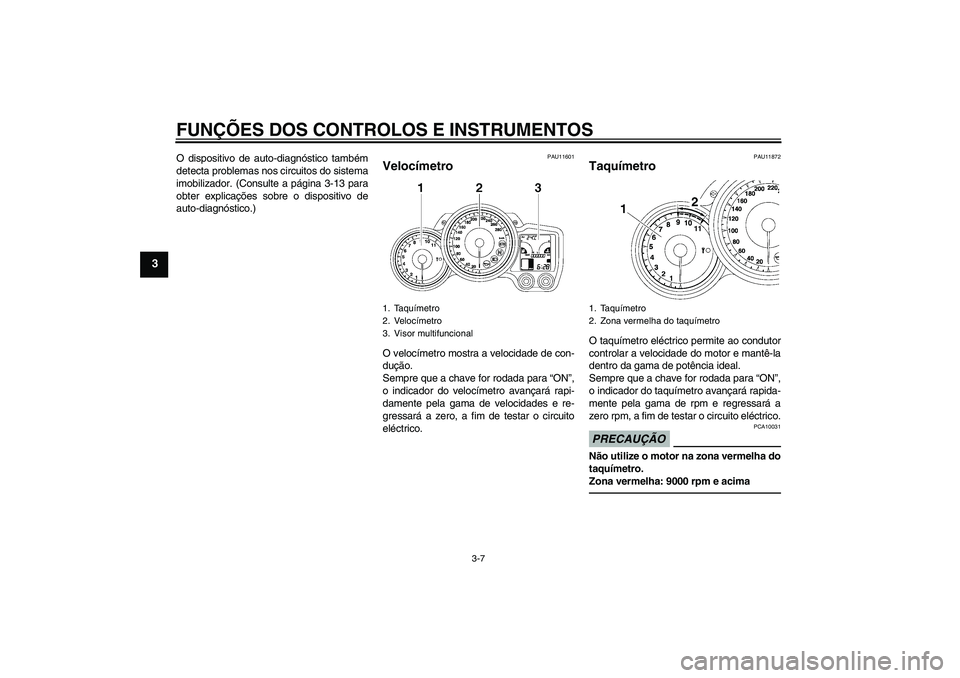

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-13 para
obter explicações sobre o dispositivo de
auto-diagnóstico.)
PAU11601
Velocímetro O velocímetro mostra a velocidade de con-
dução.
Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.
PAU11872
Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9000 rpm e acima
1. Taquímetro
2. Velocímetro
3. Visor multifuncional
1. Taquímetro
2. Zona vermelha do taquímetro
U1DAP1P0.book Page 7 Wednesday, August 25, 2010 4:40 PM
Page 23 of 110

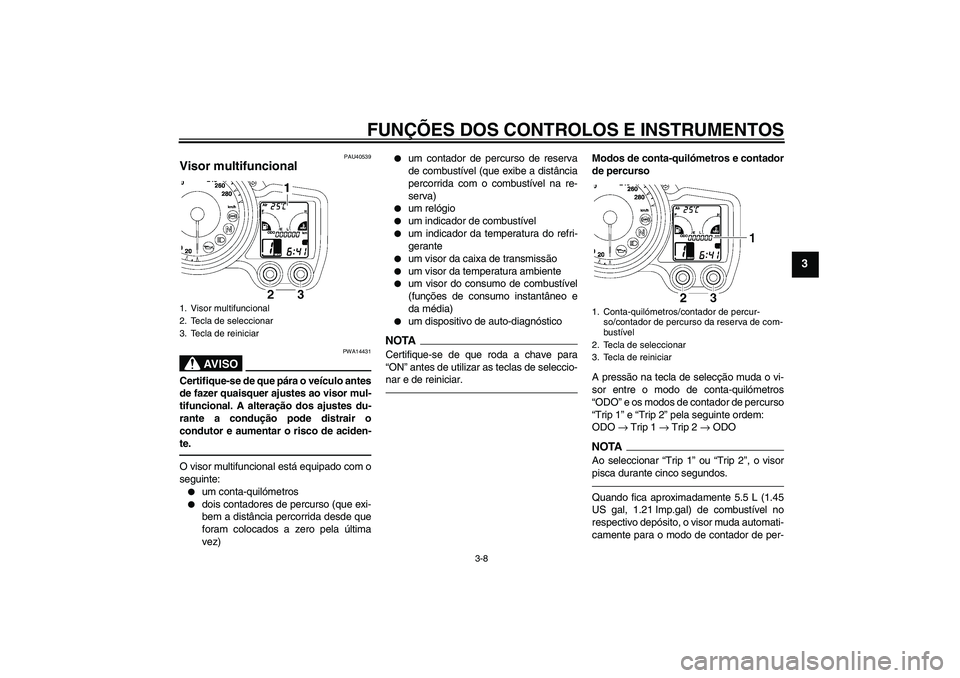

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU40539
Visor multifuncional
AV I S O
PWA14431
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.O visor multifuncional está equipado com o
seguinte:
um conta-quilómetros
dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
um contador de percurso de reserva
de combustível (que exibe a distância
percorrida com o combustível na re-
serva)
um relógio
um indicador de combustível
um indicador da temperatura do refri-
gerante
um visor da caixa de transmissão
um visor da temperatura ambiente
um visor do consumo de combustível
(funções de consumo instantâneo e
da média)
um dispositivo de auto-diagnóstico
NOTA
Certifique-se de que roda a chave para
“ON” antes de utilizar as teclas de seleccio-
nar e de reiniciar.
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla de selecção muda o vi-
sor entre o modo de conta-quilómetros
“ODO” e os modos de contador de percurso
“Trip 1” e “Trip 2” pela seguinte ordem:
ODO → Trip 1 → Trip 2 → ODONOTAAo seleccionar “Trip 1” ou “Trip 2”, o visor
pisca durante cinco segundos.Quando fica aproximadamente 5.5 L (1.45
US gal, 1.21 Imp.gal) de combustível no
respectivo depósito, o visor muda automati-
camente para o modo de contador de per-
1. Visor multifuncional
2. Tecla de seleccionar
3. Tecla de reiniciar
1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível
2. Tecla de seleccionar
3. Tecla de reiniciar
U1DAP1P0.book Page 8 Wednesday, August 25, 2010 4:40 PM
Page 24 of 110

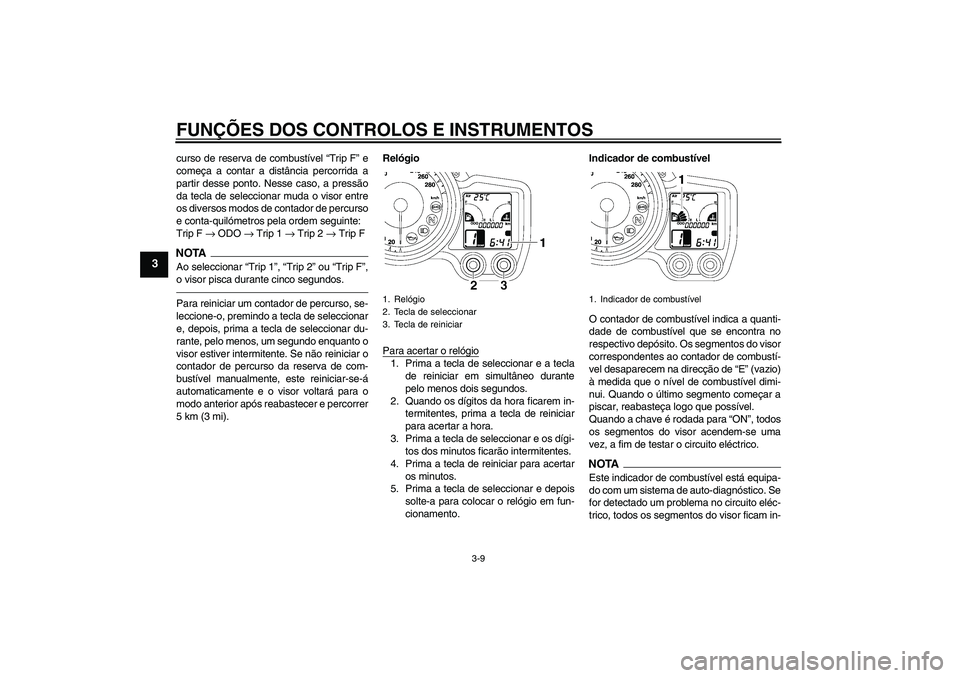

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
curso de reserva de combustível “Trip F” e
começa a contar a distância percorrida a
partir desse ponto. Nesse caso, a pressão
da tecla de seleccionar muda o visor entre
os diversos modos de contador de percurso
e conta-quilómetros pela ordem seguinte:
Trip F → ODO → Trip 1 → Trip 2 → Trip FNOTAAo seleccionar “Trip 1”, “Trip 2” ou “Trip F”,
o visor pisca durante cinco segundos.Para reiniciar um contador de percurso, se-
leccione-o, premindo a tecla de seleccionar
e, depois, prima a tecla de seleccionar du-
rante, pelo menos, um segundo enquanto o
visor estiver intermitente. Se não reiniciar o
contador de percurso da reserva de com-
bustível manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).Relógio
Para acertar o relógio
1. Prima a tecla de seleccionar e a tecla
de reiniciar em simultâneo durante
pelo menos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla de reiniciar
para acertar a hora.
3. Prima a tecla de seleccionar e os dígi-
tos dos minutos ficarão intermitentes.
4. Prima a tecla de reiniciar para acertar
os minutos.
5. Prima a tecla de seleccionar e depois
solte-a para colocar o relógio em fun-
cionamento.Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando o último segmento começar a
piscar, reabasteça logo que possível.
Quando a chave é rodada para “ON”, todos
os segmentos do visor acendem-se uma
vez, a fim de testar o circuito eléctrico.
NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
for detectado um problema no circuito eléc-
trico, todos os segmentos do visor ficam in-
1. Relógio
2. Tecla de seleccionar
3. Tecla de reiniciar
1. Indicador de combustível
U1DAP1P0.book Page 9 Wednesday, August 25, 2010 4:40 PM
Page 25 of 110

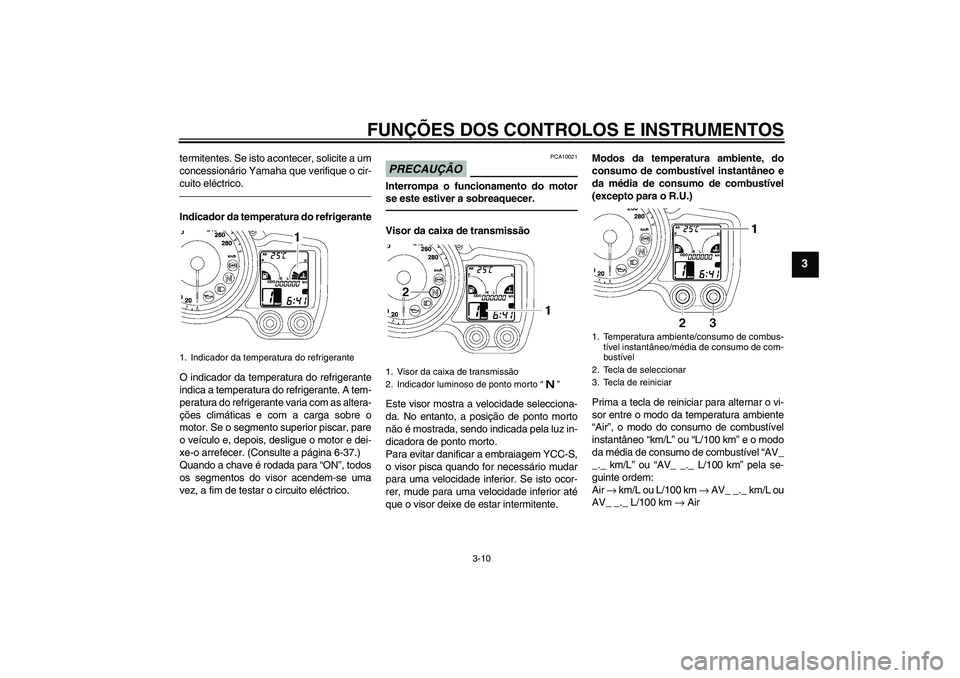

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
termitentes. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o cir-
cuito eléctrico.Indicador da temperatura do refrigerante
O indicador da temperatura do refrigerante
indica a temperatura do refrigerante. A tem-
peratura do refrigerante varia com as altera-
ções climáticas e com a carga sobre o
motor. Se o segmento superior piscar, pare
o veículo e, depois, desligue o motor e dei-
xe-o arrefecer. (Consulte a página 6-37.)
Quando a chave é rodada para “ON”, todos
os segmentos do visor acendem-se uma
vez, a fim de testar o circuito eléctrico.
PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.Visor da caixa de transmissão
Este visor mostra a velocidade selecciona-
da. No entanto, a posição de ponto morto
não é mostrada, sendo indicada pela luz in-
dicadora de ponto morto.
Para evitar danificar a embraiagem YCC-S,
o visor pisca quando for necessário mudar
para uma velocidade inferior. Se isto ocor-
rer, mude para uma velocidade inferior até
que o visor deixe de estar intermitente.Modos da temperatura ambiente, do
consumo de combustível instantâneo e
da média de consumo de combustível
(excepto para o R.U.)
Prima a tecla de reiniciar para alternar o vi-
sor entre o modo da temperatura ambiente
“Air”, o modo do consumo de combustível
instantâneo “km/L” ou “L/100 km” e o modo
da média de consumo de combustível “AV_
_._ km/L” ou “AV_ _._ L/100 km” pela se-
guinte ordem:
Air → km/L ou L/100 km → AV_ _._ km/L ou
AV_ _._ L/100 km → Air
1. Indicador da temperatura do refrigerante
1. Visor da caixa de transmissão
2. Indicador luminoso de ponto morto“”
1. Temperatura ambiente/consumo de combus-
tível instantâneo/média de consumo de com-
bustível
2. Tecla de seleccionar
3. Tecla de reiniciar
U1DAP1P0.book Page 10 Wednesday, August 25, 2010 4:40 PM
Page 26 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Modo da temperatura ambienteEste visor mostra a temperatura ambiente
de –9 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.NOTA
Se a temperatura ambiente descer
para um valor inferior a –9 °C, não
será dada a indicação de uma tempe-
ratura inferior a –9 °C.
Se a temperatura ambiente subir para
um valor superior a 50 °C, não será
exibida uma temperatura superior a 50
°C.
A exactidão da leitura da temperatura
pode ser afectada quando conduzir
vagarosamente (aproximadamenteabaixo dos 20 km/h) ou quando estiver
parado nos sinais de trânsito, passa-
gens de nível, etc.
Modo do consumo de combustível instantâ-neoO visor do consumo de combustível instan-
tâneo pode ser regulado para “km/L” ou
“L/100 km”.
Quando o visor está regulado para
“km/L”, é mostrada a distância que
pode ser percorrida com 1.0 L de com-
bustível nas condições de condução
actuais.
Quando o visor está regulado para
“L/100 km”, é mostrada a quantidade
de combustível necessária para per-
correr 100 km nas condições de con-
dução actuais.
NOTA
Para alternar entre os dois visores de
consumo de combustível instantâneo,
prima a tecla de reiniciar durante 1 se-

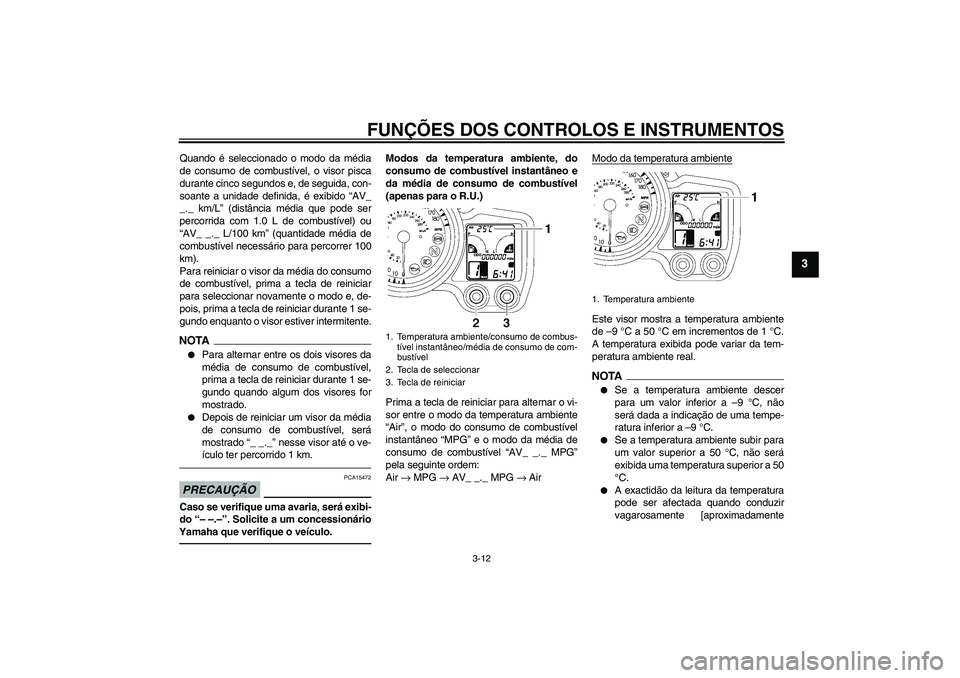

gundo quando algum dos visores for
mostrado.
Se estiver a viajar a velocidades inferi-
ores a 10 km/h, será mostrado “_ _._”.
Modo da média de consumo de combustí-velEste visor mostra a média de consumo de
combustível depois de ser reiniciado.
O visor da média de consumo de combustí-
vel pode ser definido para “AV_ _._ km/L”
ou “AV_ _._ L/100 km”.
1. Temperatura ambiente
1. Consumo de combustível instantâneo
1. Média de consumo de combustível
U1DAP1P0.book Page 11 Wednesday, August 25, 2010 4:40 PM
Page 27 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
Quando é seleccionado o modo da média
de consumo de combustível, o visor pisca
durante cinco segundos e, de seguida, con-
soante a unidade definida, é exibido “AV_
_._ km/L” (distância média que pode ser
percorrida com 1.0 L de combustível) ou
“AV_ _._ L/100 km” (quantidade média de
combustível necessário para percorrer 100
km).
Para reiniciar o visor da média do consumo
de combustível, prima a tecla de reiniciar
para seleccionar novamente o modo e, de-
pois, prima a tecla de reiniciar durante 1 se-
gundo enquanto o visor estiver intermitente.NOTA
Para alternar entre os dois visores da
média de consumo de combustível,
prima a tecla de reiniciar durante 1 se-
gundo quando algum dos visores for
mostrado.
Depois de reiniciar um visor da média
de consumo de combustível, será
mostrado “_ _._” nesse visor até o ve-
ículo ter percorrido 1 km.
PRECAUÇÃO
PCA15472
Caso se verifique uma avaria, será exibi-
do “– –.–”. Solicite a um concessionário
Yamaha que verifique o veículo.

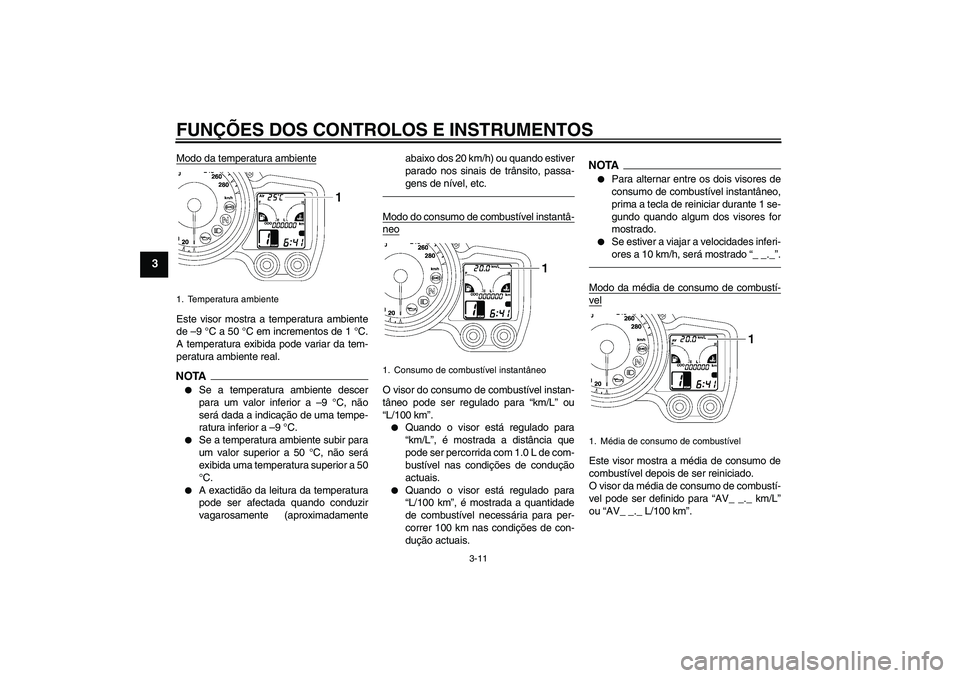

Modos da temperatura ambiente, do
consumo de combustível instantâneo e
da média de consumo de combustível
(apenas para o R.U.)
Prima a tecla de reiniciar para alternar o vi-
sor entre o modo da temperatura ambiente
“Air”, o modo do consumo de combustível
instantâneo “MPG” e o modo da média de
consumo de combustível “AV_ _._ MPG”
pela seguinte ordem:
Air → MPG → AV_ _._ MPG → AirModo da temperatura ambiente
Este visor mostra a temperatura ambiente
de –9 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.NOTA
Se a temperatura ambiente descer
para um valor inferior a –9 °C, não
será dada a indicação de uma tempe-
ratura inferior a –9 °C.
Se a temperatura ambiente subir para
um valor superior a 50 °C, não será
exibida uma temperatura superior a 50
°C.
A exactidão da leitura da temperatura
pode ser afectada quando conduzir
vagarosamente [aproximadamente
1. Temperatura ambiente/consumo de combus-
tível instantâneo/média de consumo de com-
bustível
2. Tecla de seleccionar
3. Tecla de reiniciar
1. Temperatura ambiente
U1DAP1P0.book Page 12 Wednesday, August 25, 2010 4:40 PM
Page 28 of 110
![YAMAHA FJR1300AS 2011 Manual de utilização (in Portuguese) FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
Modo do consumo de combustível instantâ-neoE](/img/51/49686/w960_49686-27.png "YAMAHA FJR1300AS 2011 Manual de utilização (in Portuguese) FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
Modo do consumo de combustível instantâ-neoE")
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
Modo do consumo de combustível instantâ-neoEste visor mostra a distância que pode ser
percorrida com 1.0 Imp.gal de combustível
nas condições de condução actuais.NOTASe estiver a viajar a velocidades inferiores a
10 km/h (6.0 mi/h), será mostrado “_ _._”.
Modo da média de consumo de combustí-velEste visor mostra a média de consumo de
combustível depois de ser reiniciado.
Quando está seleccionado o modo da mé-
dia de consumo de combustível, o visor pis-
ca durante cinco segundos e é mostrado
“AV_ _._ MPG” (distância média que pode
ser percorrida com 1.0 Imp.gal de combus-
tível).NOTA
Para reiniciar o visor da média do con-
sumo de combustível, prima a tecla de
reiniciar para seleccionar novamente
o modo e, depois, prima a tecla de rei-
niciar durante 1 segundo enquanto o
visor estiver intermitente.
Depois de reiniciar o visor da média de
consumo de combustível, será mos-
trado “_ _._” nesse visor até o veículo
ter percorrido 1 km (0.6 mi).
PRECAUÇÃO
PCA15472
Caso se verifique uma avaria, será exibi-
do “– –.–”. Solicite a um concessionário
Yamaha que verifique o veículo.Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
1. Consumo de combustível instantâneo
1. Média de consumo de combustível
1. Exibição de código de erro
2. Indicador luminoso do sistema imobilizador
U1DAP1P0.book Page 13 Wednesday, August 25, 2010 4:40 PM
Page 29 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3

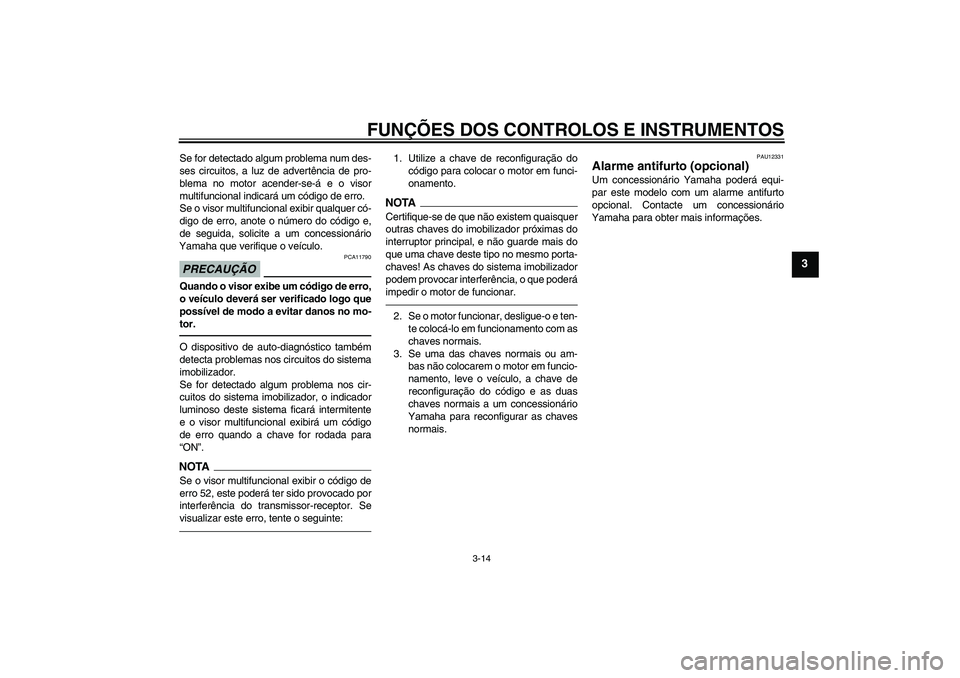

Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
multifuncional indicará um código de erro.
Se o visor multifuncional exibir qualquer có-
digo de erro, anote o número do código e,
de seguida, solicite a um concessionário
Yamaha que verifique o veículo.PRECAUÇÃO
PCA11790
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema ficará intermitente
e o visor multifuncional exibirá um código
de erro quando a chave for rodada para
“ON”.NOTASe o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Se
visualizar este erro, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
U1DAP1P0.book Page 14 Wednesday, August 25, 2010 4:40 PM
Page 30 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU12348

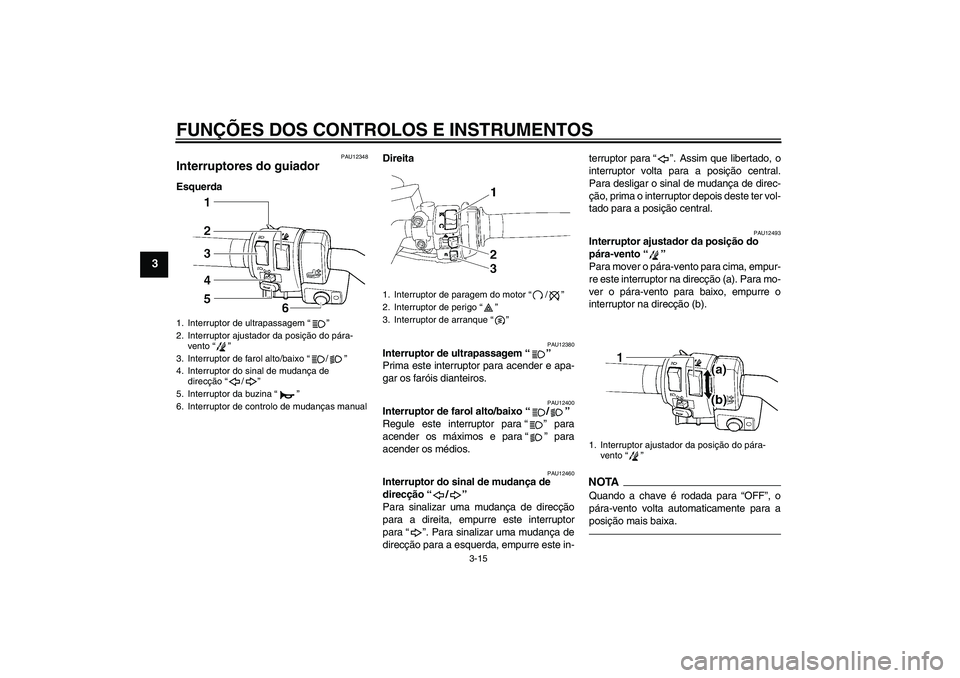

Interruptores do guiador EsquerdaDireita
PAU12380
Interruptor de ultrapassagem“”
Prima este interruptor para acender e apa-
gar os faróis dianteiros.
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-terruptor para“”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12493
Interruptor ajustador da posição do
pára-vento“”
Para mover o pára-vento para cima, empur-
re este interruptor na direcção (a). Para mo-
ver o pára-vento para baixo, empurre o
interruptor na direcção (b).NOTAQuando a chave é rodada para “OFF”, o
pára-vento volta automaticamente para a
posição mais baixa.
1. Interruptor de ultrapassagem“”
2. Interruptor ajustador da posição do pára-
vento“”
3. Interruptor de farol alto/baixo“/”
4. Interruptor do sinal de mudança de
direcção“/”
5. Interruptor da buzina“”
6. Interruptor de controlo de mudanças manual
1. Interruptor de paragem do motor“/”
2. Interruptor de perigo“”
3. Interruptor de arranque“”
1. Interruptor ajustador da posição do pára-
vento“”
U1DAP1P0.book Page 15 Wednesday, August 25, 2010 4:40 PM
