WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3

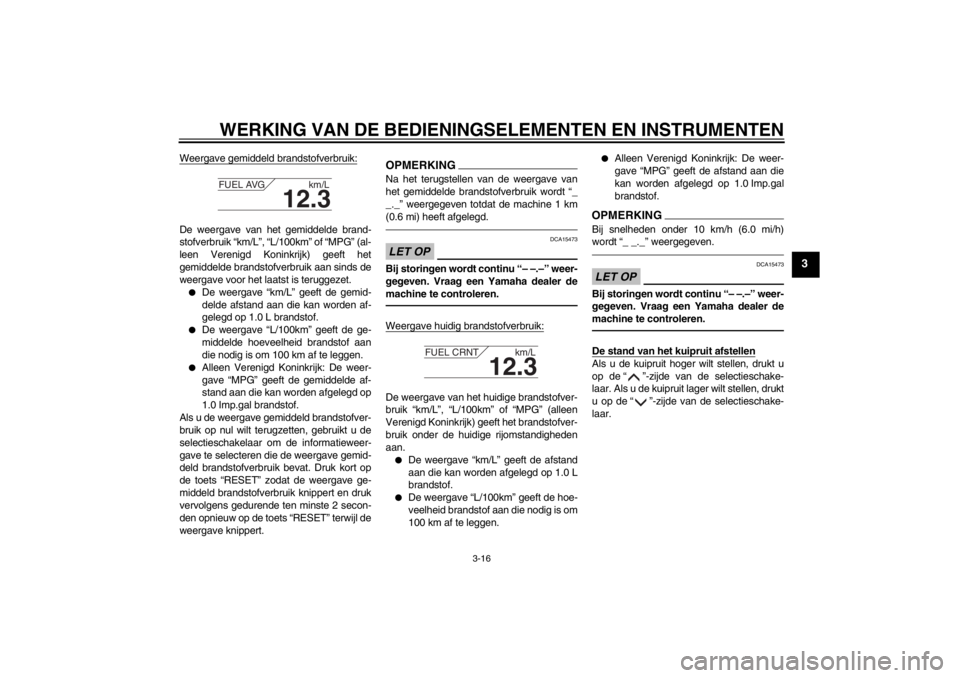

Weergave gemiddeld brandstofverbruik:De weergave van het gemiddelde brand-
stofverbruik “km/L”, “L/100km” of “MPG” (al-
leen Verenigd Koninkrijk) geeft het
gemiddelde brandstofverbruik aan sinds de
weergave voor het laatst is teruggezet.●
De weergave “km/L” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 L brandstof.
●
De weergave “L/100km” geeft de ge-
middelde hoeveelheid brandstof aan
die nodig is om 100 km af te leggen.
●
Alleen Verenigd Koninkrijk: De weer-
gave “MPG” geeft de gemiddelde af-
stand aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
Als u de weergave gemiddeld brandstofver-
bruik op nul wilt terugzetten, gebruikt u de
selectieschakelaar om de informatieweer-
gave te selecteren die de weergave gemid-
deld brandstofverbruik bevat. Druk kort op
de toets “RESET” zodat de weergave ge-
middeld brandstofverbruik knippert en druk
vervolgens gedurende ten minste 2 secon-
den opnieuw op de toets “RESET” terwijl de
weergave knippert.
OPMERKINGNa het terugstellen van de weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven totdat de machine 1 km
(0.6 mi) heeft afgelegd.LET OP
DCA15473
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.Weergave huidig brandstofverbruik:De weergave van het huidige brandstofver-
bruik “km/L”, “L/100km” of “MPG” (alleen
Verenigd Koninkrijk) gee ft het brandstofver-
bruik onder de huidige rijomstandigheden
aan.●
De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
●
De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is om
100 km af te leggen.
●
Alleen Verenigd Koninkrijk: De weer-
gave “MPG” geeft de afstand aan die
kan worden afgelegd op 1.0 Imp.gal
brandstof.
OPMERKINGBij snelheden onder 10 km/h (6.0 mi/h)
wordt “_ _._” weergegeven.LET OP
DCA15473
Bij storingen wordt continu “– –.–” weer-
gegeven. Vraag een Yamaha dealer de
machine te controleren.De stand van het kuipruit afstellenAls u de kuipruit hoger wilt stellen, drukt u
op de “ ”-zijde van de selectieschake-
laar. Als u de kuipruit lager wilt stellen, drukt
u op de “ ”-zijde van de selectieschake-
laar.
12.3
FUEL AVG km/L
12.3
FUEL CRNT km/L
U1MDD0D0.book Page 16 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
InstelmodusOPMERKING●
De versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
●
Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte in-
stellingen opgeslagen en wordt de in-
stelmodus vervolgens afgesloten.
Houd de menuschakelaar “MENU” ten min-
ste 2 seconden ingedrukt om de instelmo-
dus te openen. Houd de menuschakelaar
“MENU” opnieuw ten minste 2 seconden in-
gedrukt om de instelmodus af te sluiten en

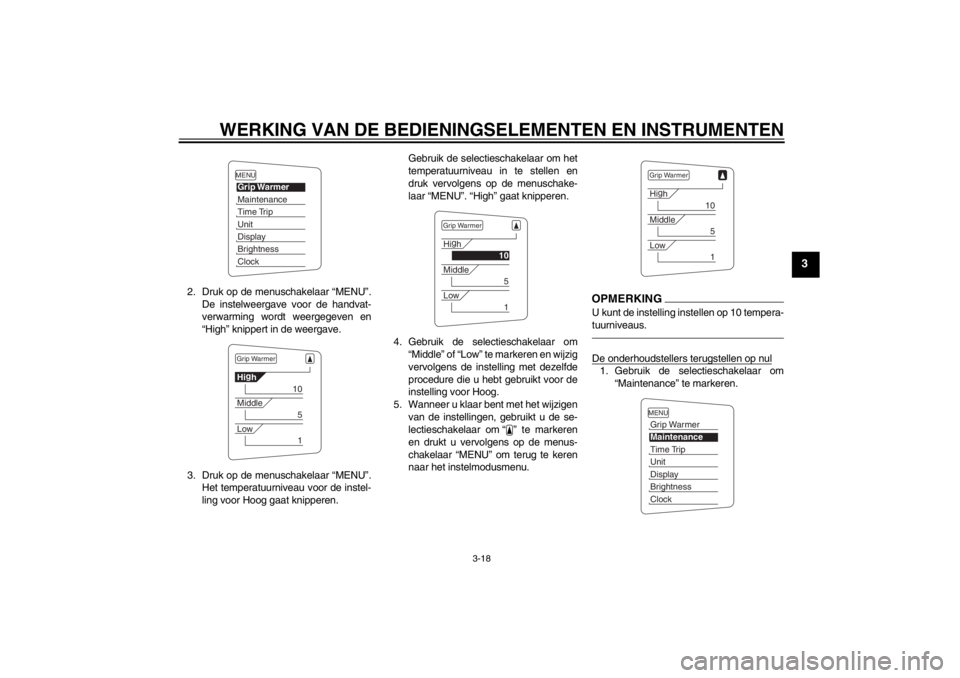

terug te keren naar de normale weergave. Temperatuurniveaus van de instellingen
voor de handvatverwarming aanpassen1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.
1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Weergave Beschrijving
“Grip Warmer” Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
“Maintenance” Met deze functie kunt u het
olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
“Time Trip” Met deze functie kunt u de
functies “TIME–2” en “TI-
ME–3” controleren en te-
rugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijdweer-
gaven gestopt, maar niet
teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
“Unit”
Met deze functie kunt u de
eenheden voor brandstof-
verbruik schakelen tussen
“L/100km” en “km/L”.
Alleen Verenigd Konink-
rijk: Met deze functie kunt
u de weergave-eenheden
schakelen tussen kilome-
ters en mijlen. Wanneer u
kilometers hebt geselec-
teerd, kunt u de eenheden
voor brandstofverbruik
schakelen tussen
“L/100km” en “km/L”.
“Display” Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
“Brightness” Met deze functie regelt u
de helderheid van het pa-
neel voor de multifunctio-
nele meter, afgestemd op
het aanwezige daglicht.
“Clock” Met deze functie kunt u de
klok instellen.
“All Reset” Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
U1MDD0D0.book Page 17 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3
2. Druk op de menuschakelaar “MENU”.De instelweergave voor de handvat-
verwarming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de menuschakelaar “MENU”. Het temperatuurniveau voor de instel-
ling voor Hoog gaat knipperen. Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de menuschake-
laar “MENU”. “Hi
gh” gaat knipperen.
4. Gebruik de selectieschakelaar om “Middle” of “Low” te markeren en wijzig
vervolgens de instelling met dezelfde
procedure die u hebt gebruikt voor de
instelling voor Hoog.
5. Wanneer u klaar bent met het wijzigen van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar “MENU” om terug te keren
naar het instelmodusmenu.
OPMERKINGU kunt de instelling instellen op 10 tempera-

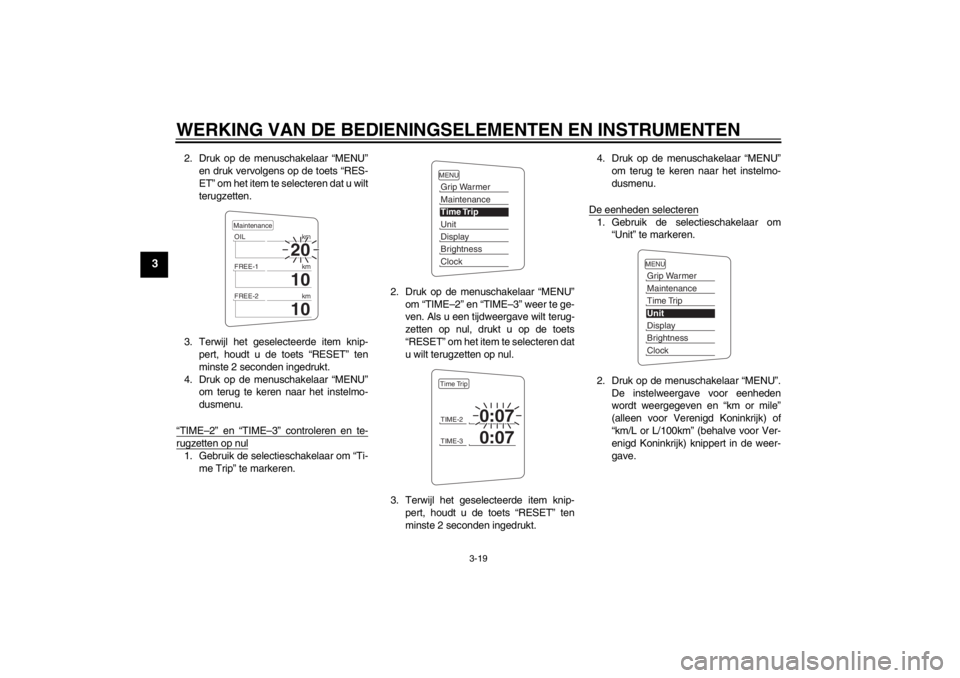

tuurniveaus.De onderhoudstellers terugstellen op nul1. Gebruik de selectieschakelaar om“Maintenance” te markeren.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockGrip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
Grip WarmerHi g
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MDD0D0.book Page 18 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
3
2. Druk op de menuschakelaar “MENU”
en druk vervolgens op de toets “RES-
ET” om het item te selecteren dat u wilt
terugzetten.
3. Terwijl het geselecteerde item knip- pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de menuschakelaar “MENU” om terug te keren naar het instelmo-
dusmenu.
“TIME–2” en “TIME–3” controleren en te-rugzetten op nul1. Gebruik de selectieschakelaar om “Ti-
me Trip” te markeren. 2. Druk op de menu
schakelaar “MENU”
om “TIME–2” en “TIME–3” weer te ge-
ven. Als u een tijdweergave wilt terug-
zetten op nul, drukt u op de toets
“RESET” om het item te selecteren dat
u wilt terugzetten op nul.
3. Terwijl het geselecteerde item knip- pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt. 4. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.

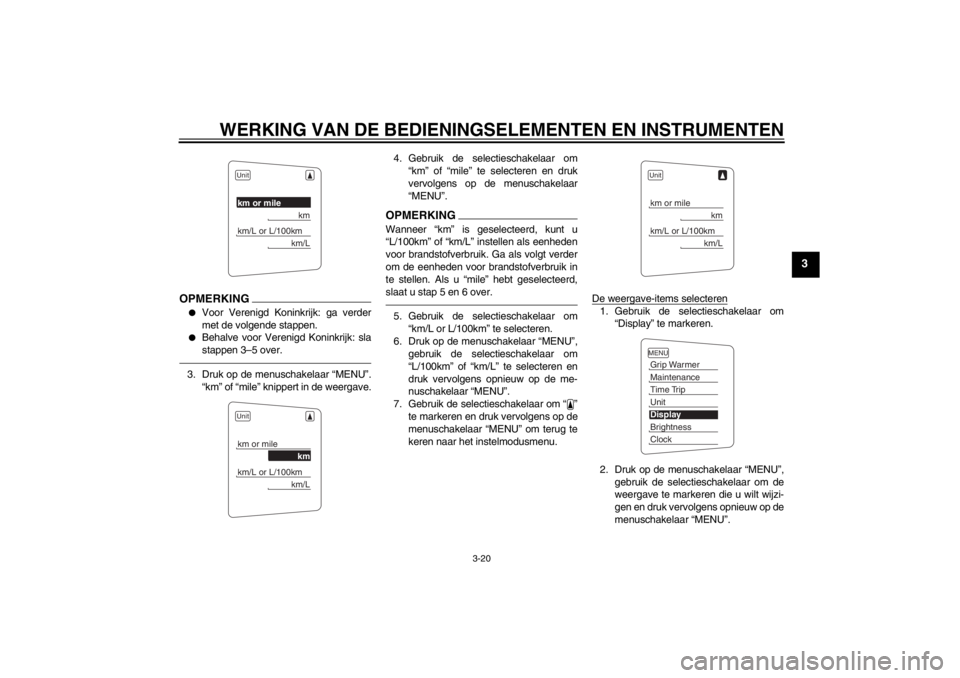

De eenheden selecteren
1. Gebruik de selectieschakelaar om “Unit” te markeren.
2. Druk op de menuschakelaar “MENU”. De instelweergave voor eenheden
wordt weergegeven en “km or mile”
(alleen voor Verenigd Koninkrijk) of
“km/L or L/100km” (behalve voor Ver-
enigd Koninkrijk) knippert in de weer-
gave.
20
OIL km
10
FREE-1 km
10
FREE-2kmMaintenance
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MDD0D0.book Page 19 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-20
3
OPMERKING●
Voor Verenigd Koninkrijk: ga verder
met de volgende stappen.
●
Behalve voor Verenigd Koninkrijk: sla
stappen 3–5 over.
3. Druk op de menuschakelaar “MENU”.“km” of “mile” knippert in de weergave. 4. Gebruik de selectieschakelaar om
“km” of “mile” te selecteren en druk
vervolgens op de menuschakelaar
“MENU”.
OPMERKINGWanneer “km” is geselecteerd, kunt u
“L/100km” of “km/L” instellen als eenheden
voor brandstofverbruik. Ga als volgt verder
om de eenheden voor brandstofverbruik in
te stellen. Als u “mile” hebt geselecteerd,
slaat u stap 5 en 6 over.5. Gebruik de selectieschakelaar om “km/L or L/100km” te selecteren.
6. Druk op de menuschakelaar “MENU”, gebruik de selectieschakelaar om
“L/100km” of “km/L” te selecteren en
druk vervolgens opnieuw op de me-
nuschakelaar “MENU”.
7. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
menuschakelaar “MENU” om terug te

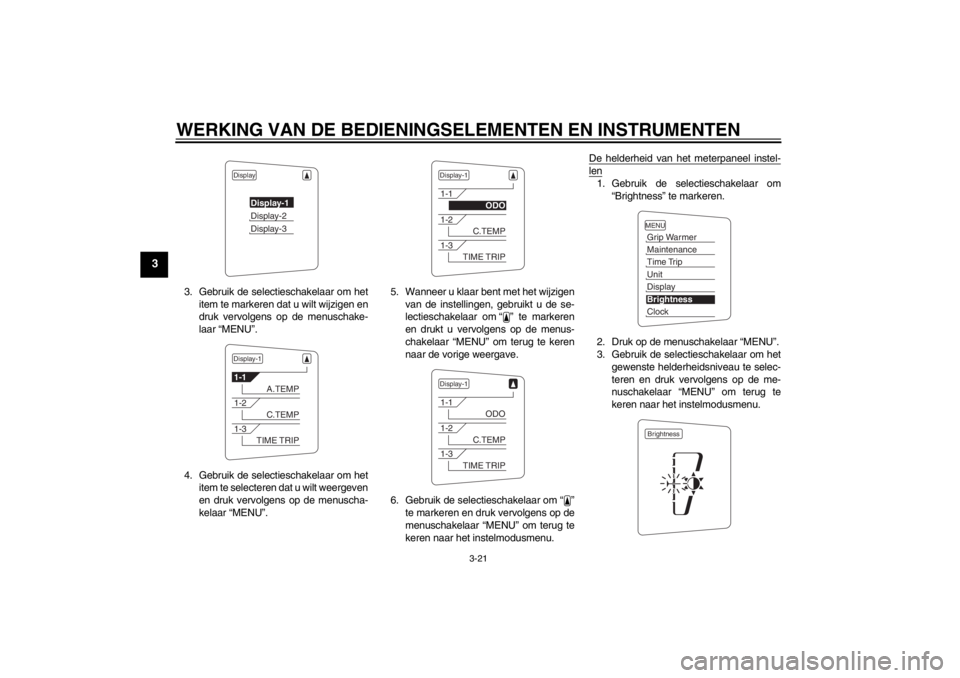

keren naar het instelmodusmenu. De weergave-items selecteren
1. Gebruik de selectieschakelaar om
“Display” te markeren.
2. Druk op de menuschakelaar “MENU”, gebruik de selectieschakelaar om de
weergave te markeren die u wilt wijzi-
gen en druk vervolgens opnieuw op de
menuschakelaar “MENU”.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MDD0D0.book Page 20 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-21
3
3. Gebruik de selectieschakelaar om het
item te markeren dat u wilt wijzigen en
druk vervolgens op de menuschake-
laar “MENU”.
4. Gebruik de selectieschakelaar om het item te selecteren dat u wilt weergeven
en druk vervolgens op de menuscha-
kelaar “MENU”. 5. Wanneer u klaar bent met het wijzigen
van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar “MENU” om terug te keren
naar de vorige weergave.
6. Gebruik de selectieschakelaar om “ ” te markeren en druk vervolgens op de
menuschakelaar “MENU” om terug te
keren naar het instelmodusmenu. De helderheid van het meterpaneel instel-
len1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de menus chakelaar “MENU”.
3. Gebruik de selectieschakelaar om het
gewenste helderheidsniveau te selec-
teren en druk vervolgens op de me-
nuschakelaar “MENU” om terug te
keren naar het instelmodusmenu.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockBrightness
U1MDD0D0.book Page 21 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-22
3

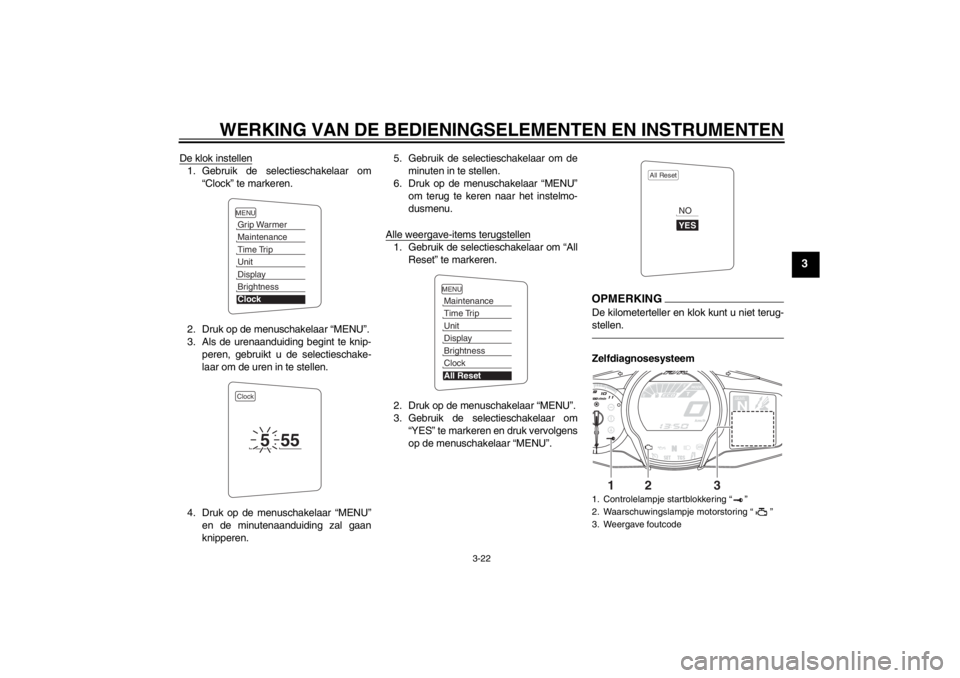

De klok instellen1. Gebruik de selectieschakelaar om“Clock” te markeren.
2. Druk op de menus chakelaar “MENU”.
3. Als de urenaanduiding begint te knip- peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de menu schakelaar “MENU”
en de minutenaanduiding zal gaan
knipperen. 5. Gebruik de selectieschakelaar om de
minuten in te stellen.
6. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All Reset” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om “YES” te markeren en druk vervolgens
op de menuschakelaar “MENU”.
OPMERKINGDe kilometerteller en klok kunt u niet terug-
stellen.Zelfdiagnosesysteem
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockClock
5
55
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1. Controlelampje startblokkering “ ”
2. Waarschuwingslampje motorstoring “ ”
3. Weergave foutcode
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
U1MDD0D0.book Page 22 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-23
3
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en toont
de informatieweergave een foutcode.
Als het informatiedisplay foutcodes weer-
geeft, noteer deze dan en vraag een
Yamaha dealer om de machine te controle-
ren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en toont de informatieweergave een
foutcode wanneer de sleutel naar “ON”
wordt gedraaid.OPMERKINGAls de informatieweergave foutcode 52
toont, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich voor-
doet, probeer dan het volgende.1. Start de motor met behulp van de co- deersleutel.
OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weeruit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
DAU49431

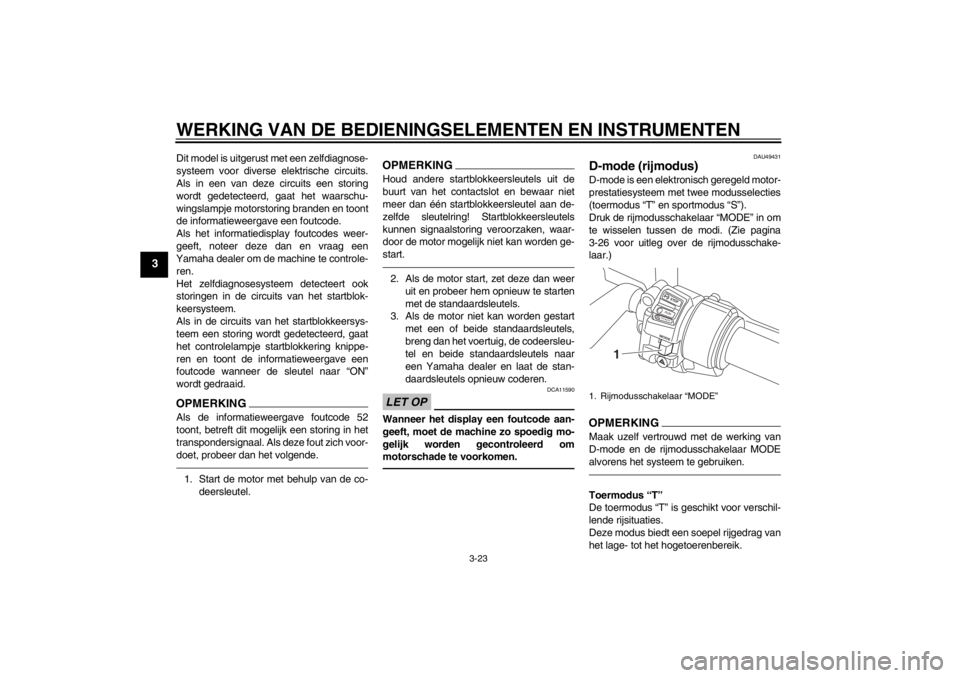

D-mode (rijmodus) D-mode is een elektronisch geregeld motor-
prestatiesysteem met twee modusselecties
(toermodus “T” en sportmodus “S”).
Druk de rijmodusschakelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-26 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Toermodus “T”
De toermodus “T” is geschikt voor verschil-
lende rijsituaties.
Deze modus biedt een soepel rijgedrag van
het lage- tot het hogetoerenbereik.1. Rijmodusschakelaar “MODE”
STOPMODERUNSTART
1
U1MDD0D0.book Page 23 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-24
3
Sportmodus “S”
Vergeleken met de toermodus biedt deze
modus een sportievere motorrespons in het
lage- en middelhogetoerenbereik.
DAU1234C
Stuurschakelaars Links Rechts
DAU54200
Dimlichtschakelaar/lichtsignaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dimlicht
staan.
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar
naar “ ” om afslaan
naar rechts aan te gev en. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
3. Stopmodusschakelaar “ ”
4. Cruise-controlschakelaars
5. Claxonschakelaar “ ”
6. Richtingaanwijzerschakelaar “ / ”
7. Dimlichtschakelaar /lichtsignaalschakelaar
“ / /PASS”17
652
4
3
1. Startschakelaar/noodstopschakelaar “//”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
STO PMODERUNSTART
32
1
U1MDD0D0.book Page 24 Monday, February 18, 2013 10:45 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-25
3
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU55370
Startschakelaar/noodstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar terwijl u de voor- of achterrem be-
krachtigt. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine is omgevallen of
als de gaskabel blijft hangen.
DAU42341
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje kan
gaan branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alar mverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12780
Cruise control-schakelaars
Zie pagina 3-7 voor uitleg over de werking
van cruise control.
DAU54230
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-10
voor meer informatie.
DAU54220
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-10
voor meer informatie.
DAU55461
Stopmodusschakelaar “ ”
Wanneer u op deze schakelaar drukt, wordt
de stopmodus geactiveerd en gaat het con-
trolelampje stopmodus branden.
Wanneer de stopmodus is geactiveerd,
werkt deze samen met het YCC-S-systeem
om automatisch terug te schakelen naar de
1e versnelling, afhankelijk van de snelheid
van de machine.
Als deze functie is geactiveerd en de ver-
snellingsbak in de 2e versnelling of hoger
staat wanneer de bestuurder de machine
stilzet, wordt automatisch teruggeschakeld
naar de 1e versnelling.OPMERKINGWanneer de stopmodus is geactiveerd,
knippert het terugschakelcontrolelampje al-
leen wanneer de bestuurder probeert te
starten in de 2e versnelling of hoger.
U1MDD0D0.book Page 25 Monday, February 18, 2013 10:45 AM
