Descripción
23
SJU31012

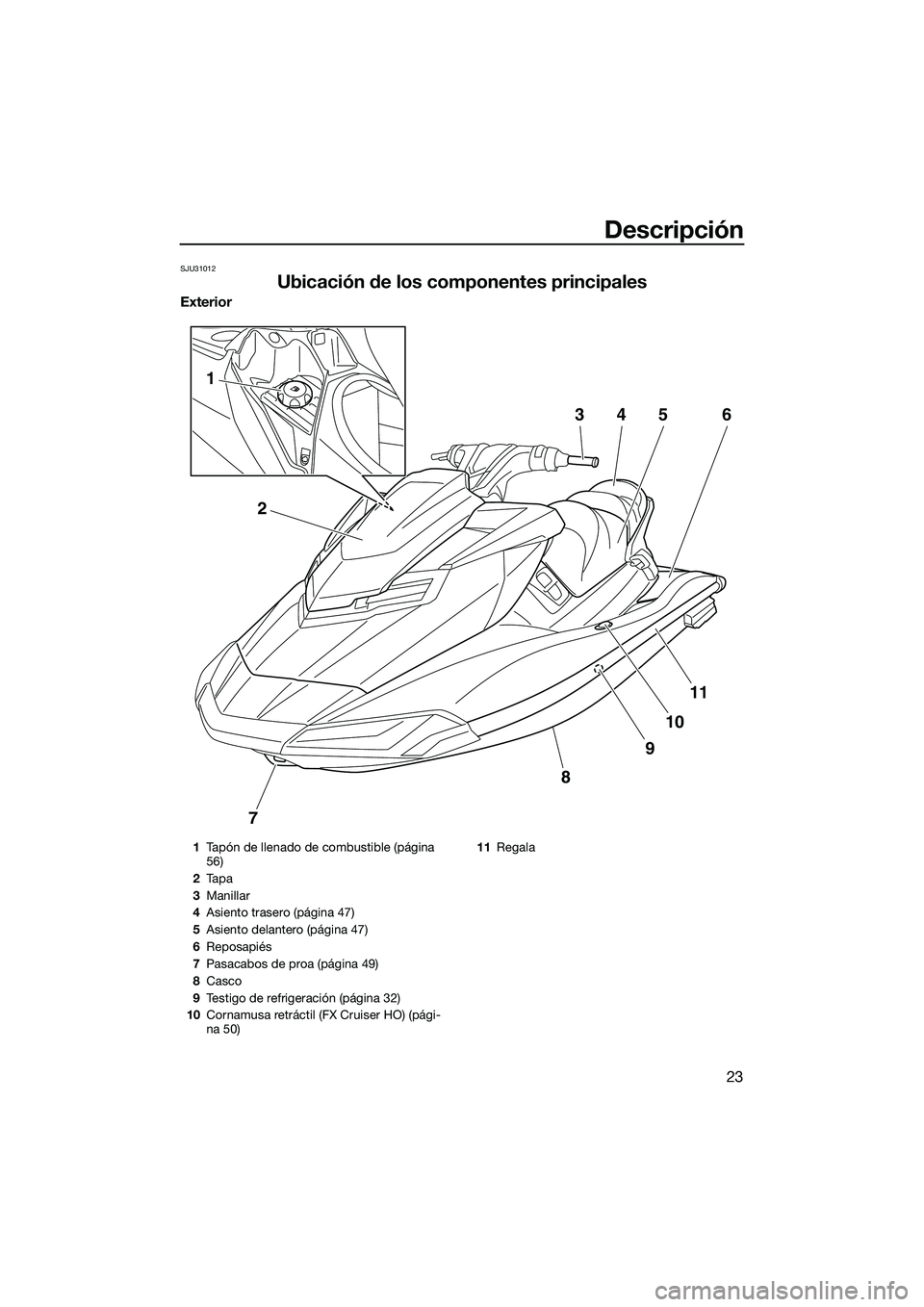

Ubicación de los componentes principales
Exterior
7
8
9
10
11
2
1
3456
1Tapón de llenado de combustible (página
56)
2 Ta p a
3 Manillar
4 Asiento trasero (página 47)
5 Asiento delantero (página 47)
6 Reposapiés
7 Pasacabos de proa (página 49)
8 Casco
9 Testigo de refrigeración (página 32)
10 Cornamusa retráctil (FX Cruiser HO) (pági-
na 50) 11
Regala
UF2T72S0.book Page 23 Monday, July 22, 2013 2:48 PM

Descripción
24
11109876
1
3
2
4
5
14
1312

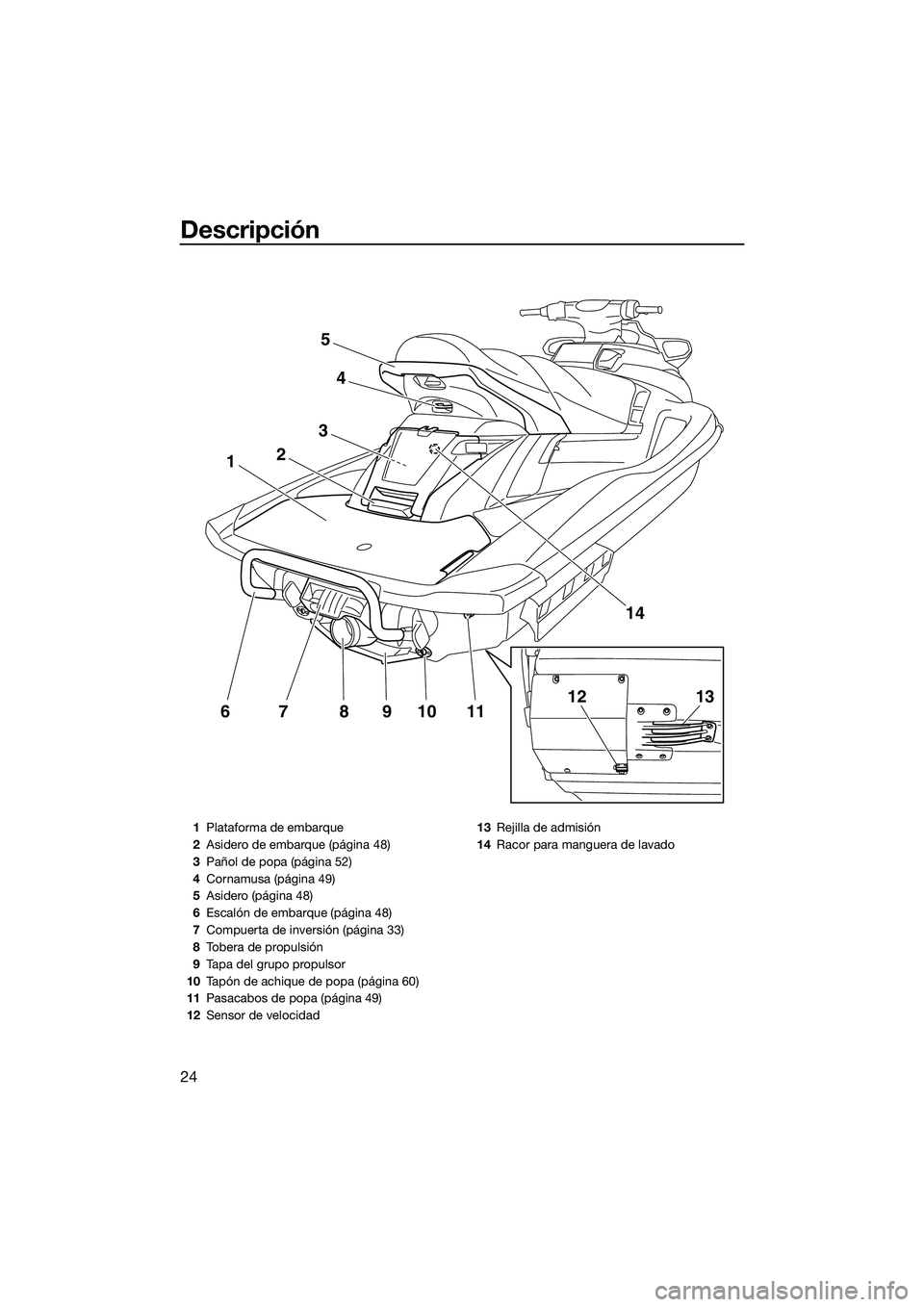

1Plataforma de embarque
2 Asidero de embarque (página 48)
3 Pañol de popa (página 52)
4 Cornamusa (página 49)
5 Asidero (página 48)
6 Escalón de embarque (página 48)
7 Compuerta de inversión (página 33)
8 Tobera de propulsión
9 Tapa del grupo propulsor
10 Tapón de achique de popa (página 60)
11 Pasacabos de popa (página 49)
12 Sensor de velocidad 13
Rejilla de admisión
14 Racor para manguera de lavado
UF2T72S0.book Page 24 Monday, July 22, 2013 2:48 PM

Descripción
25
12
678 9
5
341110 12 13 1514
16 17 18 19
202122

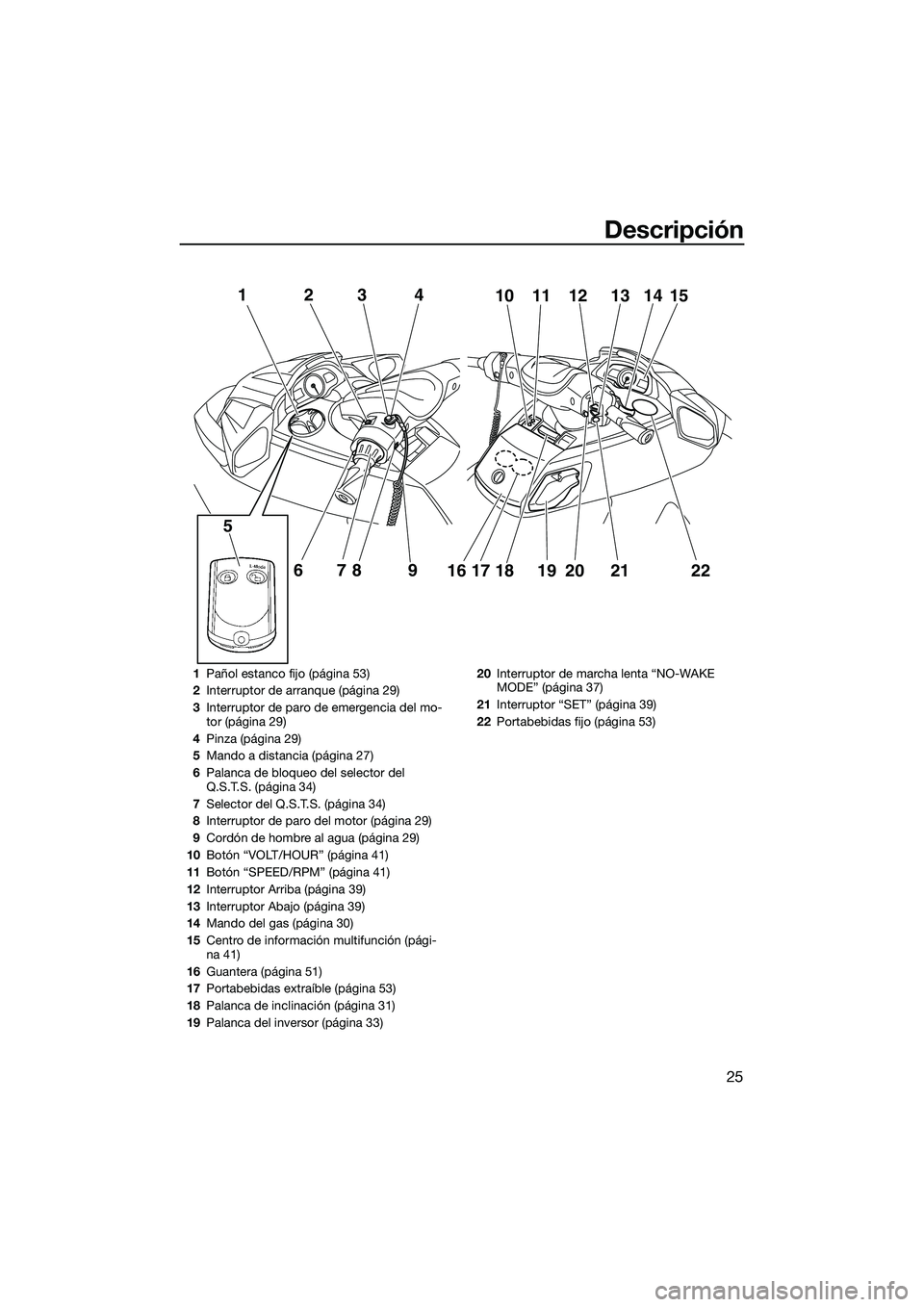

1 Pañol estanco fijo (página 53)
2 Interruptor de arranque (página 29)
3 Interruptor de paro de emergencia del mo-
tor (página 29)
4 Pinza (página 29)
5 Mando a distancia (página 27)
6 Palanca de bloqueo del selector del
Q.S.T.S. (página 34)
7 Selector del Q.S.T.S. (página 34)
8 Interruptor de paro del motor (página 29)
9 Cordón de hombre al agua (página 29)
10 Botón “VOLT/HOUR” (página 41)
11 Botón “SPEED/RPM” (página 41)
12 Interruptor Arriba (página 39)
13 Interruptor Abajo (página 39)
14 Mando del gas (página 30)
15 Centro de información multifunción (pági-
na 41)
16 Guantera (página 51)
17 Portabebidas extraíble (página 53)
18 Palanca de inclinación (página 31)
19 Palanca del inversor (página 33) 20
Interruptor de marcha lenta “NO-WAKE
MODE” (página 37)
21 Interruptor “SET” (página 39)
22 Portabebidas fijo (página 53)
UF2T72S0.book Page 25 Monday, July 22, 2013 2:48 PM

Descripción
26

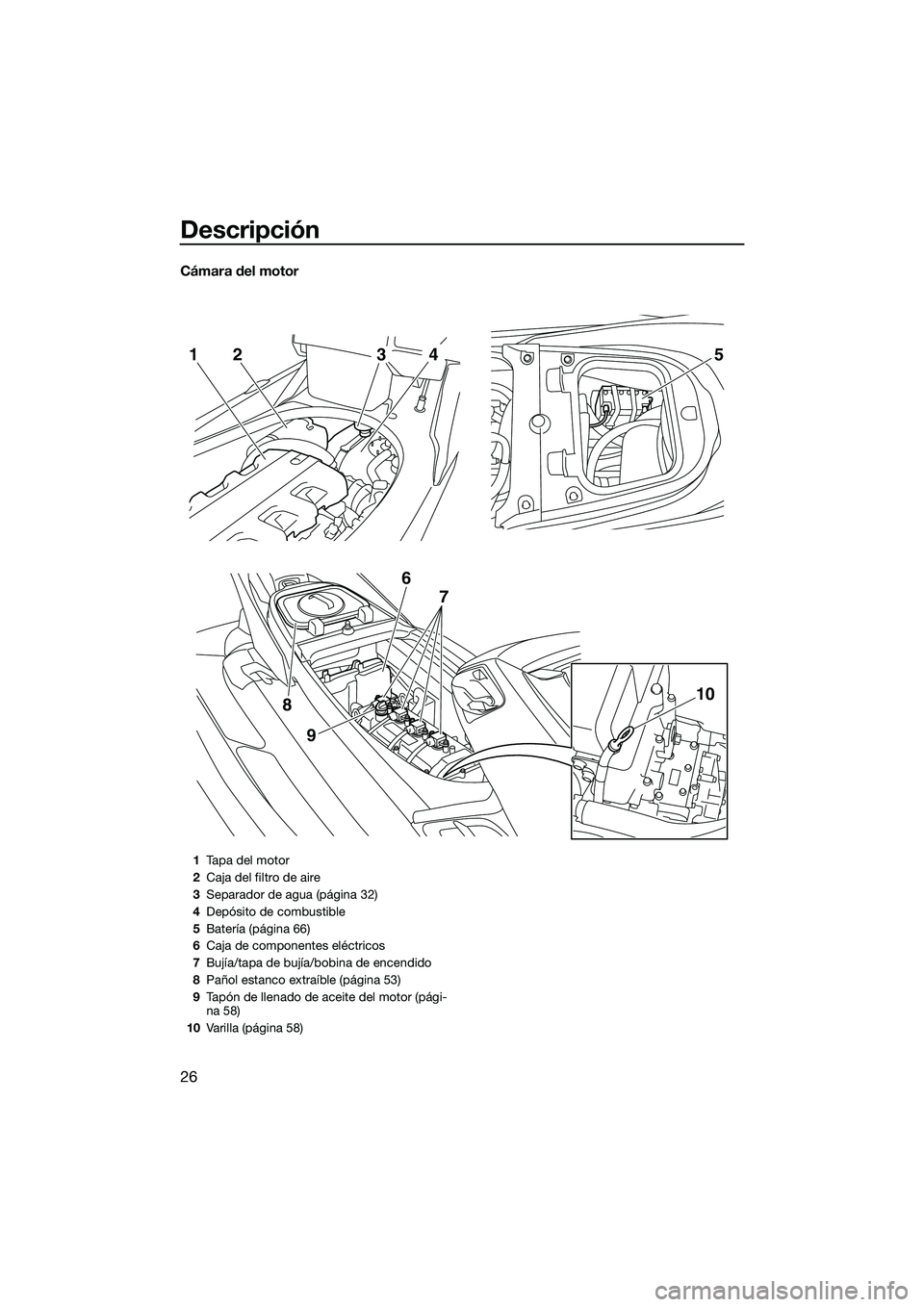

Cámara del motor
52143
9
8
6 7
10
1Tapa del motor
2 Caja del filtro de aire
3 Separador de agua (página 32)
4 Depósito de combustible
5 Batería (página 66)
6 Caja de componentes eléctricos
7 Bujía/tapa de bujía/bobina de encendido
8 Pañol estanco extraíble (página 53)
9 Tapón de llenado de aceite del motor (pági-
na 58)
10 Varilla (página 58)
UF2T72S0.book Page 26 Monday, July 22, 2013 2:48 PM

Funcionamiento de la función de control
27
SJU31025
Funciones de control de la moto de agua

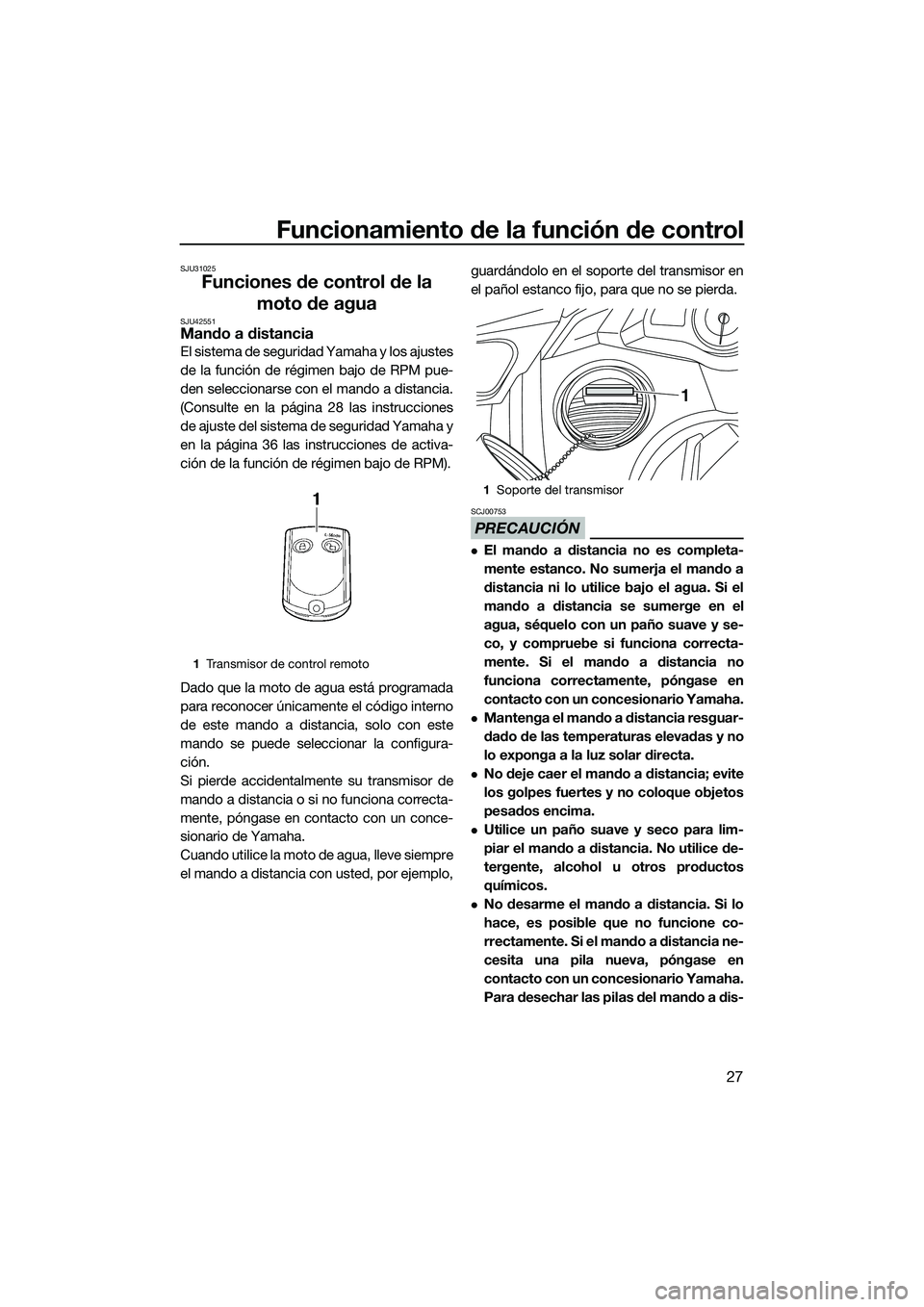

SJU42551Mando a distancia
El sistema de seguridad Yamaha y los ajustes
de la función de régimen bajo de RPM pue-
den seleccionarse con el mando a distancia.
(Consulte en la página 28 las instrucciones
de ajuste del sistema de seguridad Yamaha y
en la página 36 las instrucciones de activa-
ción de la función de régimen bajo de RPM).
Dado que la moto de agua está programada
para reconocer únicamente el código interno
de este mando a distancia, solo con este
mando se puede seleccionar la configura-
ción.
Si pierde accidentalmente su transmisor de
mando a distancia o si no funciona correcta-
mente, póngase en contacto con un conce-
sionario de Yamaha.
Cuando utilice la moto de agua, lleve siempre
el mando a distancia con usted, por ejemplo, guardándolo en el soporte del transmisor en
el pañol estanco fijo, para que no se pierda.
PRECAUCIÓN
SCJ00753
El mando a distancia no es completa-
mente estanco. No sumerja el mando a
distancia ni lo utilice bajo el agua. Si el
mando a distancia se sumerge en el
agua, séquelo con un paño suave y se-
co, y compruebe si funciona correcta-
mente. Si el mando a distancia no
funciona correctamente, póngase en
contacto con un concesionario Yamaha.
Mantenga el mando a distancia resguar-
dado de las temperaturas elevadas y no
lo exponga a la luz solar directa.
No deje caer el mando a distancia; evite
los golpes fuertes y no coloque objetos
pesados encima.
Utilice un paño suave y seco para lim-
piar el mando a distancia. No utilice de-
tergente, alcohol u otros productos
químicos.
No desarme el mando a distancia. Si lo
hace, es posible que no funcione co-
rrectamente. Si el mando a distancia ne-
cesita una pila nueva, póngase en
contacto con un concesionario Yamaha.
Para desechar las pilas del mando a dis-
1
Transmisor de control remoto
1Soporte del transmisor
1
UF2T72S0.book Page 27 Monday, July 22, 2013 2:48 PM

Funcionamiento de la función de control
28
tancia consulte el reglamento local de
residuos peligrosos.
SJU31385Sistema de seguridad Yamaha
El sistema de seguridad Yamaha sirve para
impedir el uso no autorizado o el robo de la
moto de agua. Con el mando a distancia que
se suministra con la moto se controla el sis-
tema de seguridad para bloquear y desblo-
quear la moto de agua. No se puede arrancar
el motor si el sistema de seguridad está en el
modo de bloqueo. El motor sólo puede po-
nerse en marcha si está seleccionado el
modo de desbloqueo. (Consulte en la página
27 las instrucciones del mando a distancia).
NOTA:
Los ajustes del sistema de seguridad
Yamaha solamente se pueden seleccionar cuando el motor está parado.
SJU36776Ajustes del sistema de seguridad Yamaha
Los ajustes del sistema de seguridad
Yamaha se confirman mediante el número de pitidos cuando se acciona el mando a distan-
cia y mediante la luz indicadora “UNLOCK”
del centro de información multifunción. (Con-
sulte en la página 41 la información relativa al
centro de información multifunción).
NOTA:
El zumbador suena dos veces si está se-
leccionado el modo de funcionamiento
normal o tres veces si está seleccionada la función de régimen bajo de RPM. (Consul-
te en la página 36 las instrucciones de ac-
tivación de la función de régimen bajo de
RPM).
Si el mando a distancia se acciona mien-
tras el centro de información multifunción
se encuentra en estado de espera, el cen-
tro realizará la operación inicial y luego ten-
drá efecto la selección.
Para seleccionar el bloqueo:
Pulse brevemente el botón de bloqueo en el
mando a distancia. El zumbador suena una
vez y la luz indicadora “UNLOCK” parpadea
una vez y luego se apaga. Esto indica que
está seleccionado el bloqueo.
Para seleccionar el desbloqueo:
Pulse brevemente el botón “L-Mode” (des-
bloqueo) en el mando a distancia. El zumba-
dor suena dos o tres veces y la luz indicadora
“UNLOCK” parpadea dos o tres veces y lue-
Número de pitidos Función del siste-
ma de seguridad Ya m a h a Luz indi-
cadora “UN-
LOCK”
Bloqueo Se apaga
Desbloqueo
(función normal) Se en-
ciende
Desbloqueo
(función de régi-
men bajo de RPM) Se en-
ciende
1 Botón de bloqueo
2 Luz indicadora “UNLOCK”
21
UF2T72S0.book Page 28 Monday, July 22, 2013 2:48 PM

Funcionamiento de la función de control
29
go se enciende. Esto indica que está selec-
cionado el desbloqueo.

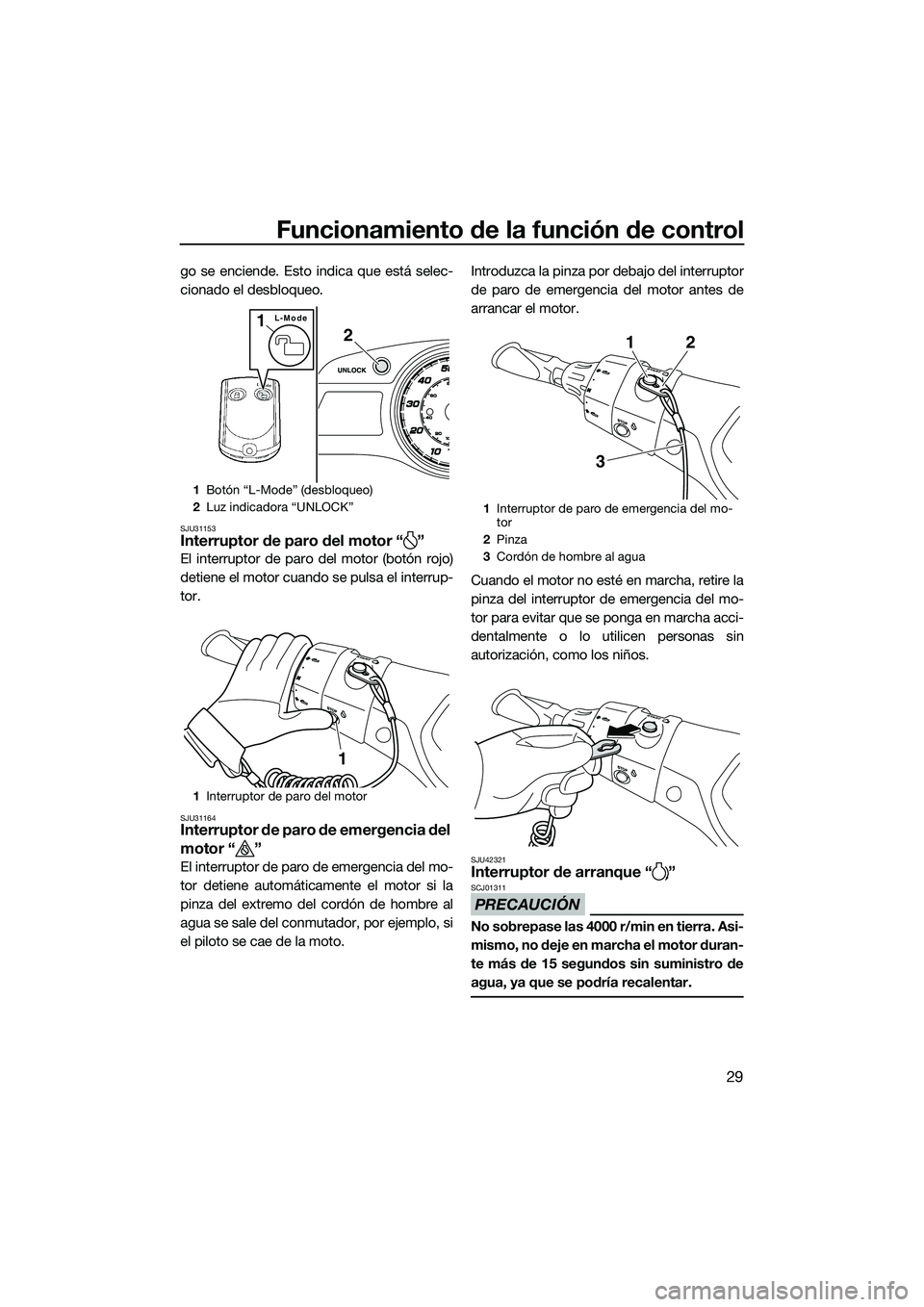

SJU31153Interruptor de paro del motor “ ”
El interruptor de paro del motor (botón rojo)
detiene el motor cuando se pulsa el interrup-
tor.
SJU31164Interruptor de paro de emergencia del
motor “ ”
El interruptor de paro de emergencia del mo-
tor detiene automáticamente el motor si la
pinza del extremo del cordón de hombre al
agua se sale del conmutador, por ejemplo, si
el piloto se cae de la moto.Introduzca la pinza por debajo del interruptor
de paro de emergencia del motor antes de
arrancar el motor.
Cuando el motor no esté
en marcha, retire la
pinza del interruptor de emergencia del mo-
tor para evitar que se ponga en marcha acci-
dentalmente o lo utilicen personas sin
autorización, como los niños.SJU42321Interruptor de arranque “ ”
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
1 Botón “L-Mode” (desbloqueo)
2 Luz indicadora “UNLOCK”
1 Interruptor de paro del motor
2
L-Mode1
1
1Interruptor de paro de emergencia del mo-
tor
2 Pinza
3 Cordón de hombre al agua
12
3
UF2T72S0.book Page 29 Monday, July 22, 2013 2:48 PM

Funcionamiento de la función de control
30
El interruptor de arranque (botón verde) pone
en marcha el motor cuando se pulsa el inte-
rruptor.
Suelte el interruptor de arranque en cuanto el
motor se ponga en marcha. Si el motor no
arranca en 5 segundos suelte el interruptor
de arranque, espere 15 segundos e inténtelo
de nuevo. ATENCIÓN: No pulse nunca el
interruptor de arranque cuando el motor
esté en marcha. No accione el interruptor
de arranque durante más de 5 segundos,
ya que de lo contrario se descargará la ba-
tería y el motor no arrancará. Asimismo, el
motor de arranque podría resultar daña-
do.
[SCJ01041]
En cualquiera de las condiciones siguientes
el motor no arrancará:
Está bloqueado el sistema de seguridad
Yamaha. (Consulte en la página 28 las ins- trucciones de ajuste del sistema de seguri-
dad Yamaha).
Se ha retirado la pinza del interruptor de
paro de emergencia del motor.
Está apretado la manilla del acelerador.
La manilla del acelerador falla.
SJU31212Manilla del acelerador
La manilla del acelerador aumenta la veloci-
dad del motor al apretar la manilla.
La manilla del acelerador vuelve automática-
mente a la posición de punto muerto (ralentí)
al soltarla.
SJU31262Sistema de dirección
Al girar el manillar en la dirección en la que
desea avanzar, el ángulo de la tobera de pro-
pulsión cambia y la dirección de la moto de
agua varía en consecuencia.
1 Interruptor de arranque
1
1Manilla del acelerador
1 Manillar
2 Tobera de propulsión
1
1
2
UF2T72S0.book Page 30 Monday, July 22, 2013 2:48 PM

Funcionamiento de la función de control
31
Puesto que la fuerza del chorro propulsor de-
termina la velocidad y el grado de la virada, el
acelerador debe estar siempre abierto cuan-
do se vaya a virar, salvo a la velocidad míni-
ma.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS), que incluye el sis-
tema de dirección mediante acelerador
(OTS). Dicho sistema se activa a velocidad de
planeo, cuando se intenta virar después de
soltar la manilla del acelerador. El sistema
OTS sigue suministrando algo de empuje que
permitirá virar mientras la moto de agua des-
acelera; no obstante, podrá efectuar una vi-
rada más cerrada si acelera al girar el
manillar. El sistema OTS no funciona a velo-
cidades inferiores a la de planeo o cuando el
motor está parado. Cuando el motor reduzca
la marcha, la moto de agua dejará de respon-
der al manillar hasta que acelere de nuevo o
alcance la velocidad mínima.

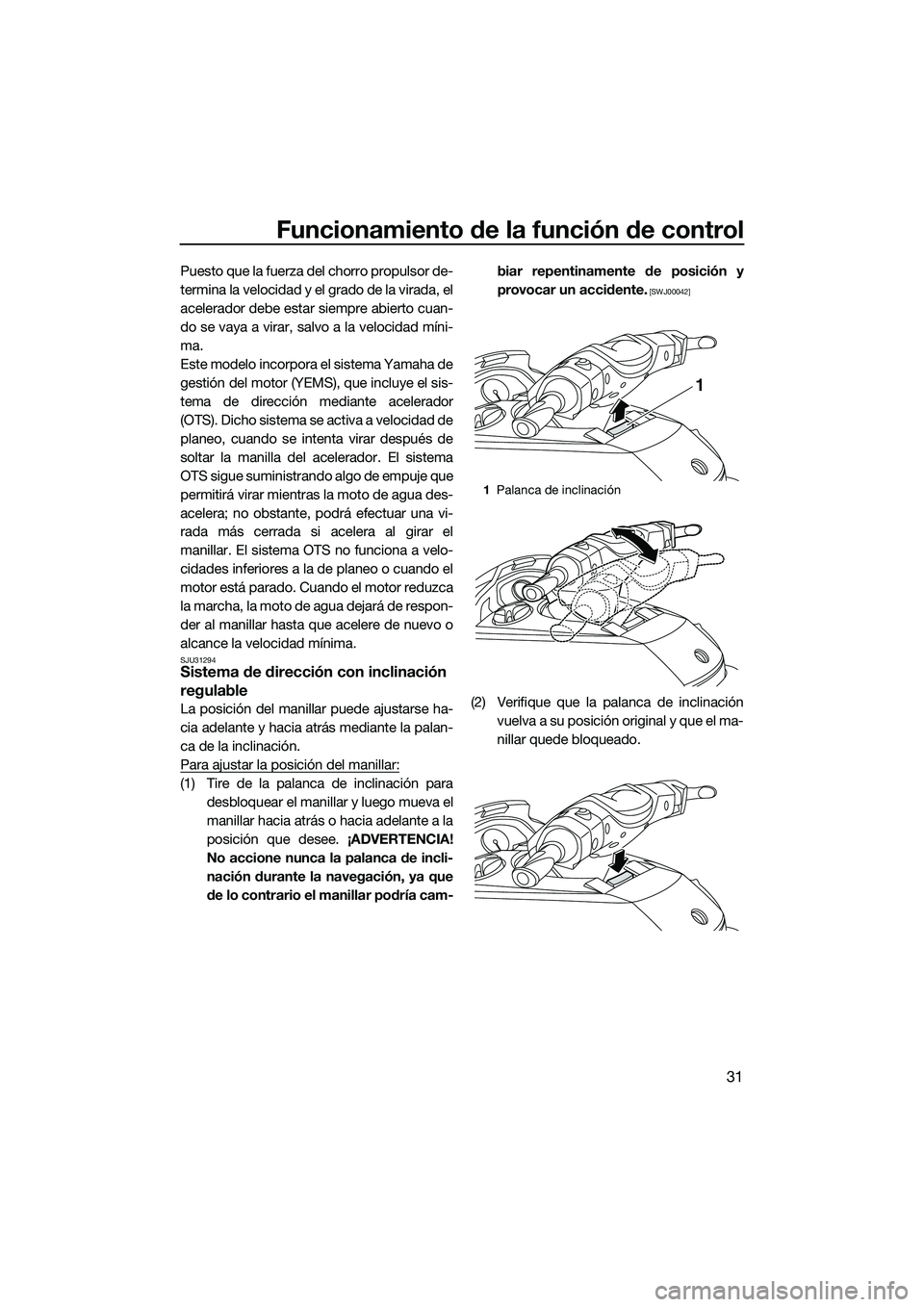

SJU31294Sistema de dirección con inclinación
regulable
La posición del manillar puede ajustarse ha-
cia adelante y hacia atrás mediante la palan-
ca de la inclinación.
Para ajustar la posición del manillar:
(1) Tire de la palanca de inclinación para desbloquear el manillar y luego mueva el
manillar hacia atrás o hacia adelante a la
posición que desee. ¡ADVERTENCIA!
No accione nunca la palanca de incli-
nación durante la navegación, ya que
de lo contrario el manillar podría cam- biar repentinamente de posición y
provocar un accidente.
[SWJ00042]
(2) Verifique que la palanca de inclinación
vuelva a su posición original y que el ma-
nillar quede bloqueado.
1Palanca de inclinación
1
UF2T72S0.book Page 31 Monday, July 22, 2013 2:48 PM

Funcionamiento de la función de control

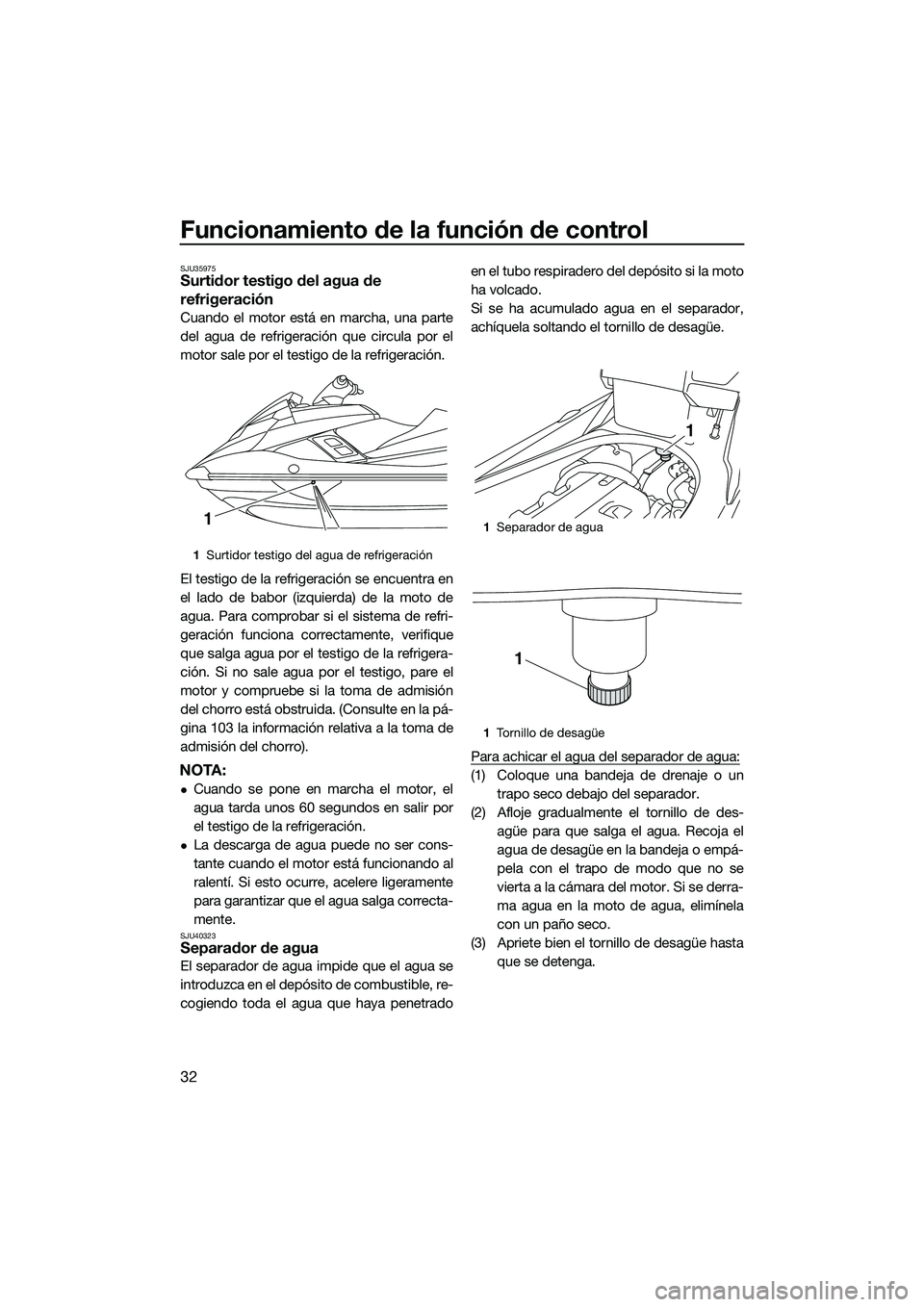

32
SJU35975Surtidor testigo del agua de
refrigeración
Cuando el motor está en marcha, una parte
del agua de refrigeración que circula por el
motor sale por el testigo de la refrigeración.
El testigo de la refrigeración se encuentra en
el lado de babor (izquierda) de la moto de
agua. Para comprobar si el sistema de refri-
geración funciona correctamente, verifique
que salga agua por el testigo de la refrigera-
ción. Si no sale agua por el testigo, pare el
motor y compruebe si la toma de admisión
del chorro está obstruida. (Consulte en la pá-
gina 103 la información relativa a la toma de
admisión del chorro).
NOTA:
Cuando se pone en marcha el motor, el
agua tarda unos 60 segundos en salir por
el testigo de la refrigeración.
La descarga de agua puede no ser cons-
tante cuando el motor está funcionando al
ralentí. Si esto ocurre, acelere ligeramente
para garantizar que el agua salga correcta-
mente.
SJU40323Separador de agua
El separador de agua impide que el agua se
introduzca en el depósito de combustible, re-
cogiendo toda el agua que haya penetradoen el tubo respiradero del depósito si la moto
ha volcado.
Si se ha acumulado agua en el separador,
achíquela soltando el tornillo de desagüe.
Para achicar el agua del separador de agua:
(1) Coloque una bandeja de drenaje o un
trapo seco debajo del separador.
(2) Afloje gradualmente el tornillo de des- agüe para que salga el agua. Recoja el
agua de desagüe en la bandeja o empá-
pela con el trapo de modo que no se
vierta a la cámara del motor. Si se derra-
ma agua en la moto de agua, elimínela
con un paño seco.
(3) Apriete bien el tornillo de desagüe hasta que se detenga.
1Surtidor testigo del agua de refrigeración
11Separador de agua
1 Tornillo de desagüe
1
1
UF2T72S0.book Page 32 Monday, July 22, 2013 2:48 PM
