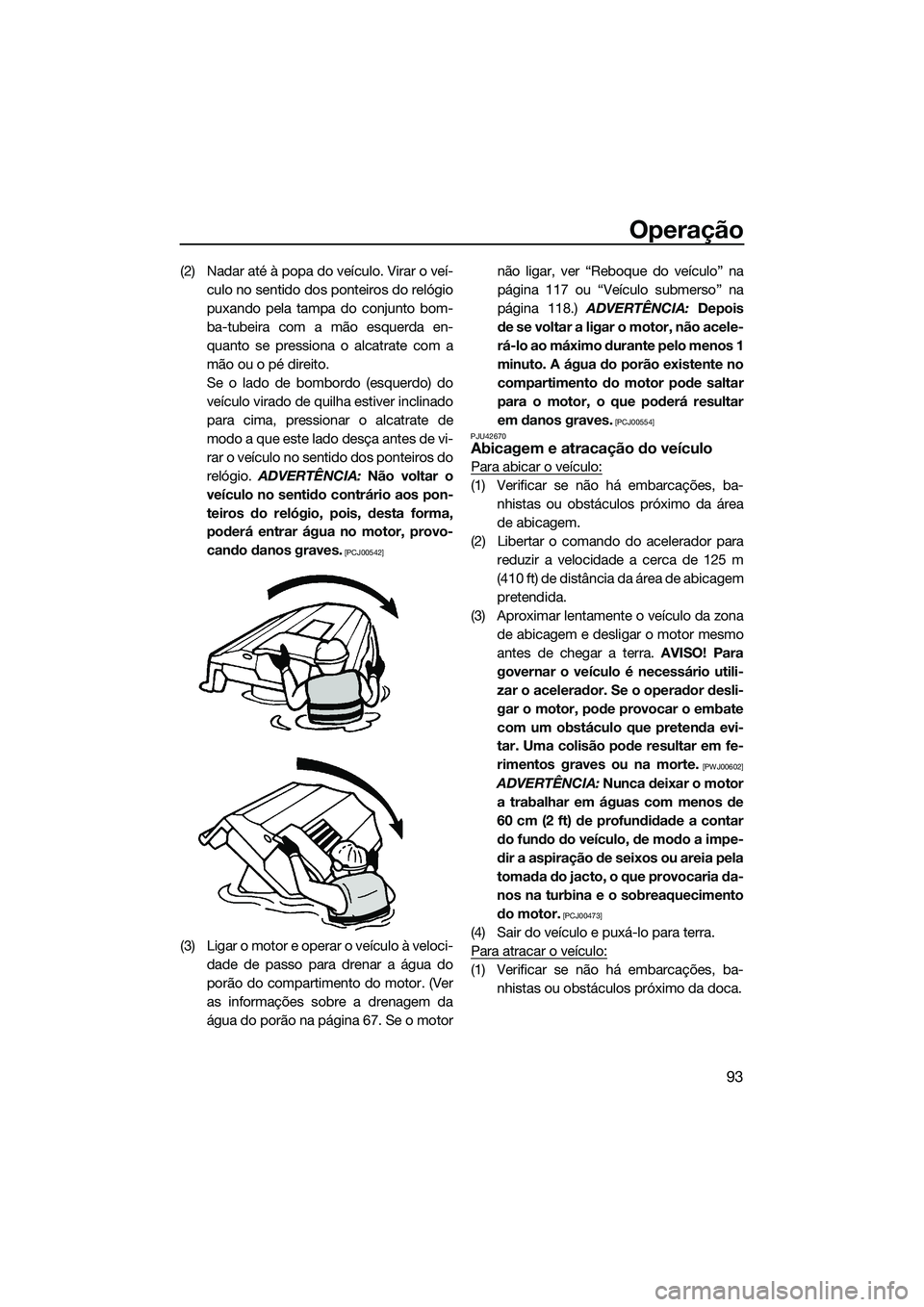

YAMAHA FX SVHO 2014 Manual de utilização (in Portuguese)

Operação
93
(2) Nadar até à popa do veículo. Virar o veí-culo no sentido dos ponteiros do relógio
puxando pela tampa do conjunto bom-
ba-tubeira com a mão esquerda en-
quanto se pressiona o alcatrate com a
mão ou o pé direito.
Se o lado de bombordo (esquerdo) do
veículo virado de quilha estiver inclinado
para cima, pressionar o alcatrate de
modo a que este lado desça antes de vi-
rar o veículo no sentido dos ponteiros do
relógio. ADVERTÊNCIA: Não voltar o
veículo no sentido contrário aos pon-
teiros do relógio, pois, desta forma,
poderá entrar água no motor, provo-
cando danos graves.
[PCJ00542]
(3) Ligar o motor e operar o veículo à veloci- dade de passo para drenar a água do
porão do compartimento do motor. (Ver
as informações sobre a drenagem da
água do porão na página 67. Se o motor não ligar, ver “Reboque do veículo” na
página 117 ou “Veículo submerso” na
página 118.)
ADVERTÊNCIA: Depois
de se voltar a ligar o motor, não acele-
rá-lo ao máximo durante pelo menos 1
minuto. A água do porão existente no
compartimento do motor pode saltar
para o motor, o que poderá resultar
em danos graves.
[PCJ00554]
PJU42670
Abicagem e atracação do veículo
Para abicar o veículo:
(1) Verificar se não há embarcações, ba- nhistas ou obstáculos próximo da área
de abicagem.
(2) Libertar o comando do acelerador para reduzir a velocidade a cerca de 125 m
(410 ft) de distância da área de abicagem
pretendida.
(3) Aproximar lentamente o veículo da zona de abicagem e desligar o motor mesmo
antes de chegar a terra. AVISO! Para
governar o veículo é necessário utili-
zar o acelerador. Se o operador desli-
gar o motor, pode provocar o embate
com um obstáculo que pretenda evi-
tar. Uma colisão pode resultar em fe-
rimentos graves ou na morte.
[PWJ00602]
ADVERTÊNCIA: Nunca deixar o motor
a trabalhar em águas com menos de
60 cm (2 ft) de profundidade a contar
do fundo do veículo, de modo a impe-
dir a aspiração de seixos ou areia pela
tomada do jacto, o que provocaria da-
nos na turbina e o sobreaquecimento
do motor.
[PCJ00473]
(4) Sair do veículo e puxá-lo para terra.
Para atracar o veículo:
(1) Verificar se não há embarcações, ba- nhistas ou obstáculos próximo da doca.
UF3J70P0.book Page 93 Wednesd ay, October 9, 2013 8:42 AM

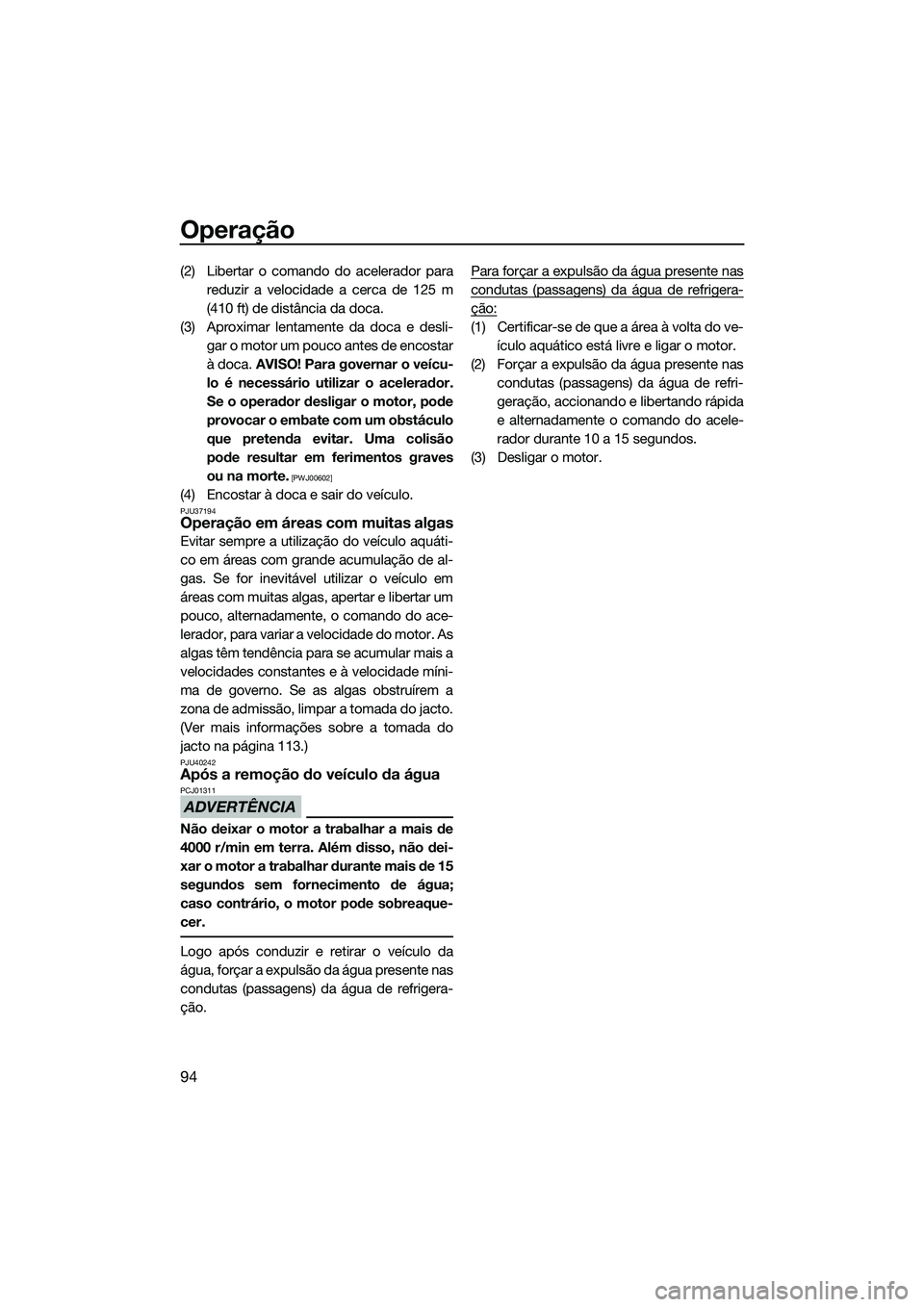

Operação
94
(2) Libertar o comando do acelerador parareduzir a velocidade a cerca de 125 m
(410 ft) de distância da doca.
(3) Aproximar lentamente da doca e desli- gar o motor um pouco antes de encostar
à doca. AVISO! Para governar o veícu-
lo é necessário utilizar o acelerador.
Se o operador desligar o motor, pode
provocar o embate com um obstáculo
que pretenda evitar. Uma colisão
pode resultar em ferimentos graves
ou na morte.
[PWJ00602]
(4) Encostar à doca e sair do veículo.PJU37194Operação em áreas com muitas algas
Evitar sempre a utilização do veículo aquáti-
co em áreas com grande acumulação de al-
gas. Se for inevitável utilizar o veículo em
áreas com muitas algas, apertar e libertar um
pouco, alternadamente, o comando do ace-
lerador, para variar a velocidade do motor. As
algas têm tendência para se acumular mais a
velocidades constantes e à velocidade míni-
ma de governo. Se as algas obstruírem a
zona de admissão, limpar a tomada do jacto.
(Ver mais informações sobre a tomada do
jacto na página 113.)
PJU40242Após a remoção do veículo da água
ADVERTÊNCIA
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Logo após conduzir e retirar o veículo da
água, forçar a expulsão da água presente nas
condutas (passagens) da água de refrigera-
ção. Para forçar a expulsão da água presente nas
condutas (passagens) da água de refrigera-
ção:
(1) Certificar-se de que a área à volta do ve-
ículo aquático está livre e ligar o motor.
(2) Forçar a expulsão da água presente nas condutas (passagens) da água de refri-
geração, accionando e libertando rápida
e alternadamente o comando do acele-
rador durante 10 a 15 segundos.
(3) Desligar o motor.
UF3J70P0.book Page 94 Wednesd ay, October 9, 2013 8:42 AM

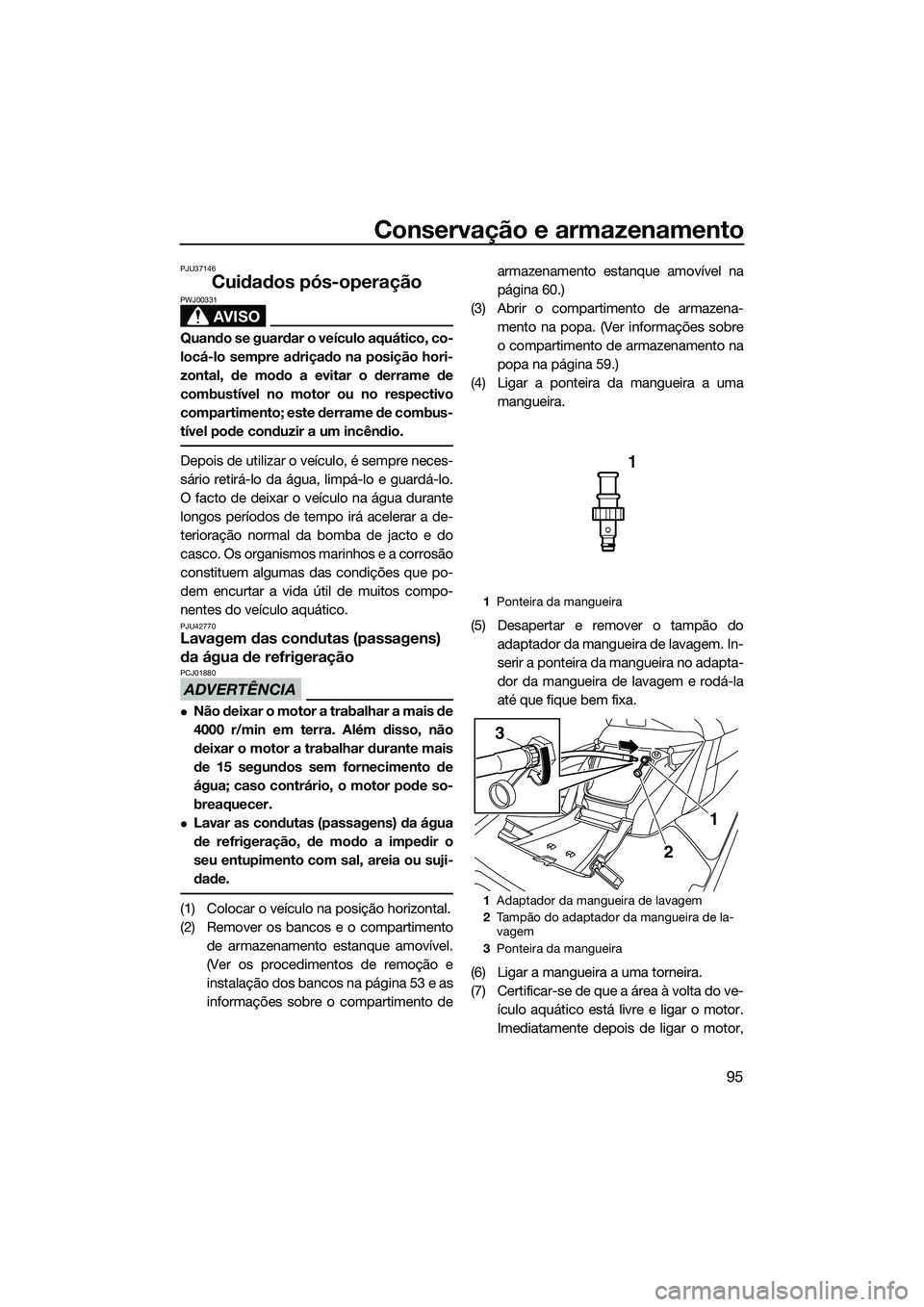

Conservação e armazenamento
95
PJU37146
Cuidados pós-operação
AVISO
PWJ00331
Quando se guardar o veículo aquático, co-
locá-lo sempre adriçado na posição hori-
zontal, de modo a evitar o derrame de
combustível no motor ou no respectivo
compartimento; este derrame de combus-
tível pode conduzir a um incêndio.
Depois de utilizar o veículo, é sempre neces-
sário retirá-lo da água, limpá-lo e guardá-lo.
O facto de deixar o veículo na água durante
longos períodos de tempo irá acelerar a de-
terioração normal da bomba de jacto e do
casco. Os organismos marinhos e a corrosão
constituem algumas das condições que po-
dem encurtar a vida útil de muitos compo-
nentes do veículo aquático.
PJU42770Lavagem das condutas (passagens)
da água de refrigeração
ADVERTÊNCIA
PCJ01880
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não
deixar o motor a trabalhar durante mais
de 15 segundos sem fornecimento de
água; caso contrário, o motor pode so-
breaquecer.
Lavar as condutas (passagens) da água
de refrigeração, de modo a impedir o
seu entupimento com sal, areia ou suji-
dade.
(1) Colocar o veículo na posição horizontal.
(2) Remover os bancos e o compartimentode armazenamento estanque amovível.
(Ver os procedimentos de remoção e
instalação dos bancos na página 53 e as
informações sobre o compartimento de armazenamento estanque amovível na
página 60.)
(3) Abrir o compartimento de armazena- mento na popa. (Ver informações sobre
o compartimento de armazenamento na
popa na página 59.)
(4) Ligar a ponteira da mangueira a uma mangueira.
(5) Desapertar e remover o tampão do adaptador da mangueira de lavagem. In-
serir a ponteira da mangueira no adapta-
dor da mangueira de lavagem e rodá-la
até que fique bem fixa.
(6) Ligar a mangueira a uma torneira.
(7) Certificar-se de que a área à volta do ve- ículo aquático está livre e ligar o motor.
Imediatamente depois de ligar o motor,
1Ponteira da mangueira
1 Adaptador da mangueira de lavagem
2 Tampão do adaptador da mangueira de la-
vagem
3 Ponteira da mangueira
1
3
2
UF3J70P0.book Page 95 Wednesd ay, October 9, 2013 8:42 AM

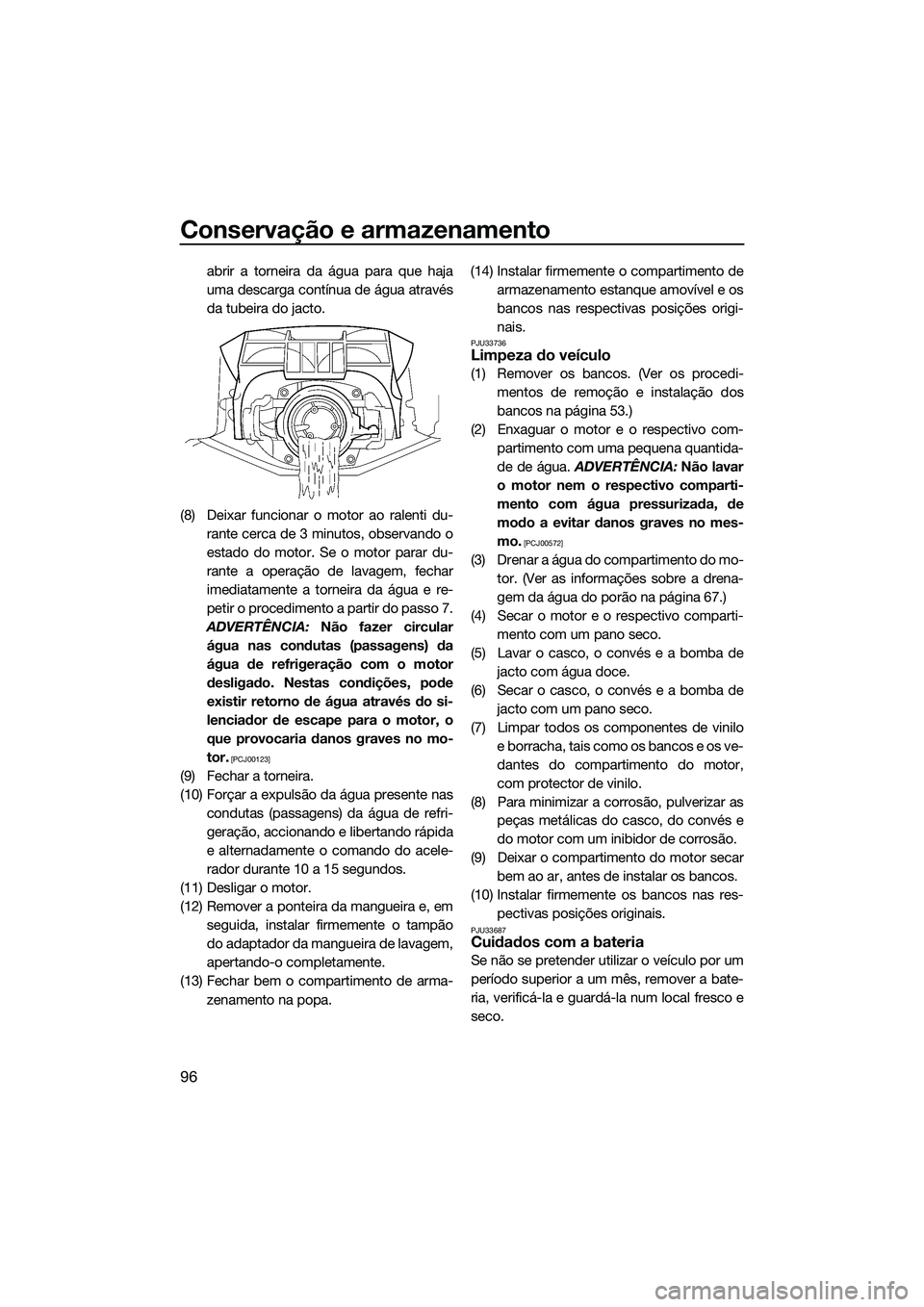

Conservação e armazenamento
96
abrir a torneira da água para que haja
uma descarga contínua de água através
da tubeira do jacto.
(8) Deixar funcionar o motor ao ralenti du- rante cerca de 3 minutos, observando o
estado do motor. Se o motor parar du-
rante a operação de lavagem, fechar
imediatamente a torneira da água e re-
petir o procedimento a partir do passo 7.
ADVERTÊNCIA: Não fazer circular
água nas condutas (passagens) da
água de refrigeração com o motor
desligado. Nestas condições, pode
existir retorno de água através do si-
lenciador de escape para o motor, o
que provocaria danos graves no mo-
tor.
[PCJ00123]
(9) Fechar a torneira.
(10) Forçar a expulsão da água presente nas condutas (passagens) da água de refri-
geração, accionando e libertando rápida
e alternadamente o comando do acele-
rador durante 10 a 15 segundos.
(11) Desligar o motor.
(12) Remover a ponteira da mangueira e, em seguida, instalar firmemente o tampão
do adaptador da mangueira de lavagem,
apertando-o completamente.
(13) Fechar bem o compartimento de arma-
zenamento na popa. (14) Instalar firmemente o compartimento de
armazenamento estanque amovível e os
bancos nas respectivas posições origi-
nais.
PJU33736Limpeza do veículo
(1) Remover os bancos. (Ver os procedi-mentos de remoção e instalação dos
bancos na página 53.)
(2) Enxaguar o motor e o respectivo com- partimento com uma pequena quantida-
de de água. ADVERTÊNCIA: Não lavar
o motor nem o respectivo comparti-
mento com água pressurizada, de
modo a evitar danos graves no mes-
mo.
[PCJ00572]
(3) Drenar a água do compartimento do mo- tor. (Ver as informações sobre a drena-
gem da água do porão na página 67.)
(4) Secar o motor e o respectivo comparti- mento com um pano seco.
(5) Lavar o casco, o convés e a bomba de jacto com água doce.
(6) Secar o casco, o convés e a bomba de jacto com um pano seco.
(7) Limpar todos os componentes de vinilo e borracha, tais como os bancos e os ve-
dantes do compartimento do motor,
com protector de vinilo.
(8) Para minimizar a corrosão, pulverizar as peças metálicas do casco, do convés e
do motor com um inibidor de corrosão.
(9) Deixar o compartimento do motor secar bem ao ar, antes de instalar os bancos.
(10) Instalar firmemente os bancos nas res- pectivas posições originais.
PJU33687Cuidados com a bateria
Se não se pretender utilizar o veículo por um
período superior a um mês, remover a bate-
ria, verificá-la e guardá-la num local fresco e
seco.
UF3J70P0.book Page 96 Wednesd ay, October 9, 2013 8:42 AM

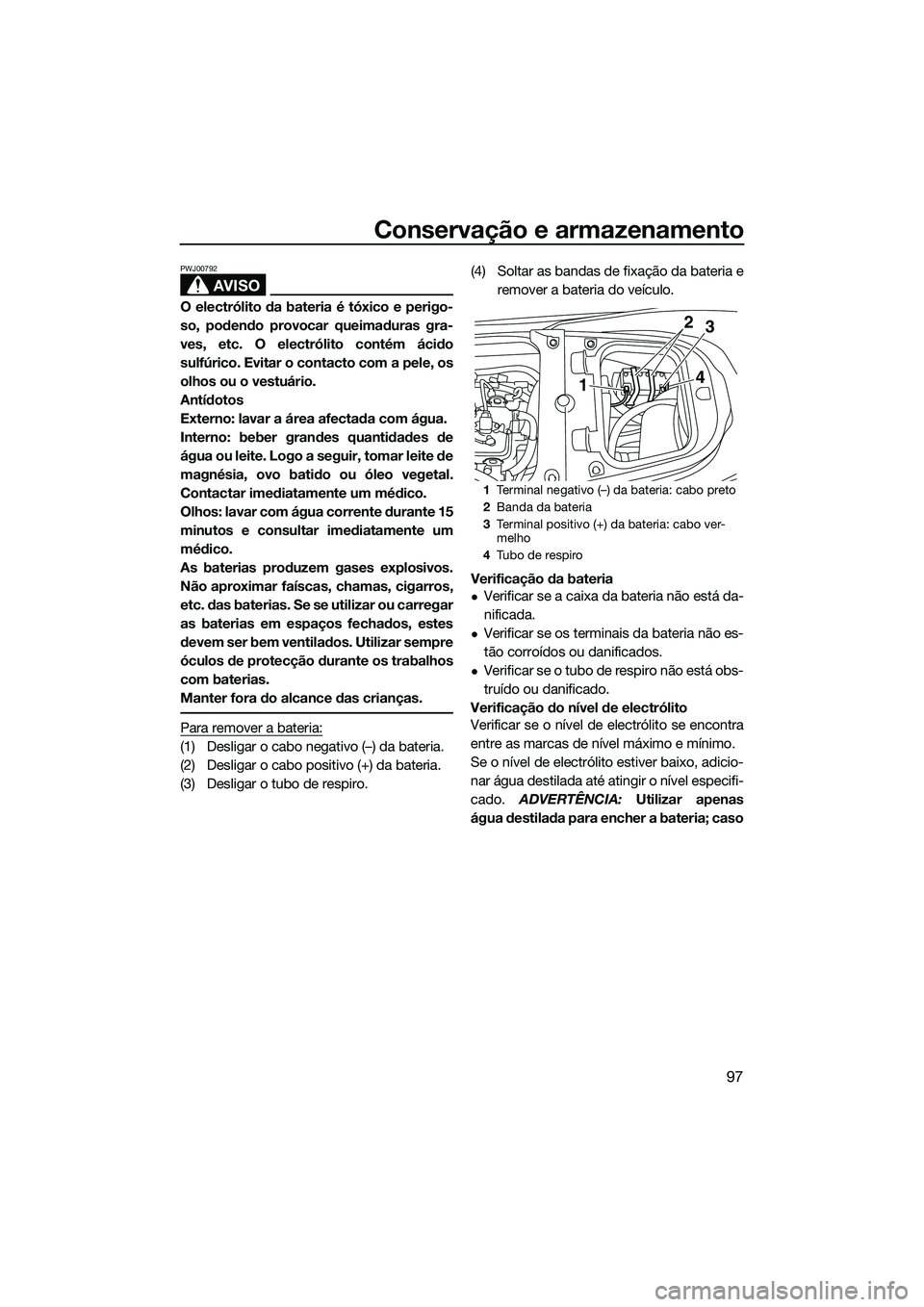

Conservação e armazenamento
97
AVISO
PWJ00792
O electrólito da bateria é tóxico e perigo-
so, podendo provocar queimaduras gra-
ves, etc. O electrólito contém ácido
sulfúrico. Evitar o contacto com a pele, os
olhos ou o vestuário.
Antídotos
Externo: lavar a área afectada com água.
Interno: beber grandes quantidades de
água ou leite. Logo a seguir, tomar leite de
magnésia, ovo batido ou óleo vegetal.
Contactar imediatamente um médico.
Olhos: lavar com água corrente durante 15
minutos e consultar imediatamente um
médico.
As baterias produzem gases explosivos.
Não aproximar faíscas, chamas, cigarros,
etc. das baterias. Se se utilizar ou carregar
as baterias em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
Manter fora do alcance das crianças.
Para remover a bateria:
(1) Desligar o cabo negativo (–) da bateria.
(2) Desligar o cabo positivo (+) da bateria.
(3) Desligar o tubo de respiro. (4) Soltar as bandas de fixação da bateria e
remover a bateria do veículo.
Verificação da bateria
Verificar se a caixa da bateria não está da-
nificada.
Verificar se os terminais da bateria não es-
tão corroídos ou danificados.
Verificar se o tubo de respiro não está obs-
truído ou danificado.
Verificação do nível de electrólito
Verificar se o nível de electrólito se encontra
entre as marcas de nível máximo e mínimo.
Se o nível de electrólito estiver baixo, adicio-
nar água destilada até atingir o nível especifi-
cado. ADVERTÊNCIA: Utilizar apenas
água destilada para encher a bateria; caso
1 Terminal negativo (–) da bateria: cabo preto
2 Banda da bateria
3 Terminal positivo (+) da bateria: cabo ver-
melho
4 Tubo de respiro
143
2
UF3J70P0.book Page 97 Wednesd
ay, October 9, 2013 8:42 AM

Conservação e armazenamento
98
contrário, poderá reduzir a vida útil da ba-
teria.
[PCJ00242]
Se for adicionada água destilada, verificar a
tensão da bateria.
Recomenda-se que seja um Concessionário
Yamaha a verificar a tensão da bateria e a carregá-la. Caso se faça o carregamento da
bateria pessoalmente, ler e seguir as instru-
ções fornecidas com a máquina de teste e o
carregador que forem utilizados.
ADVERTÊNCIA: Não tentar carregar a ba-
teria apressadamente. Tal poderá reduzir
a vida útil da mesma.
[PCJ00252]
Verificação das bandas de fixação da ba-
teria
Verificar se as bandas de fixação da bateria
não estão danificadas. Para guardar a bateria:
(1) Limpar a caixa da bateria com água do-
ce.
(2) Se os terminais da bateria estiverem su- jos ou corroídos, limpá-los com uma es-
cova de arame.
(3) Aplicar Yamaha Marine Grease ou Yamaha Grease A nos terminais da bate-ria.
(4) Guardar a bateria num local fresco e se- co. ADVERTÊNCIA: Armazenar a bate-
ria descarregada pode provocar
danos permanentes à bateria. A bate-
ria deve ser verificada periodicamen-
te.
[PCJ00103]
Para instalar a bateria:
(1) Colocar a bateria no respectivo compar- timento e prender as bandas de fixação
da bateria aos suportes.
(2) Ligar o cabo positivo (+) da bateria (ver- melho) ao terminal positivo (+) da bateria.
ADVERTÊNCIA: A inversão dos cabos
da bateria danifica os componentes
eléctricos.
[PCJ00262]
1 Marca do nível máximo
2 Marca do nível mínimo
1 Banda da bateria
1Terminal da bateria
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF3J70P0.book Page 98 Wednesd ay, October 9, 2013 8:42 AM

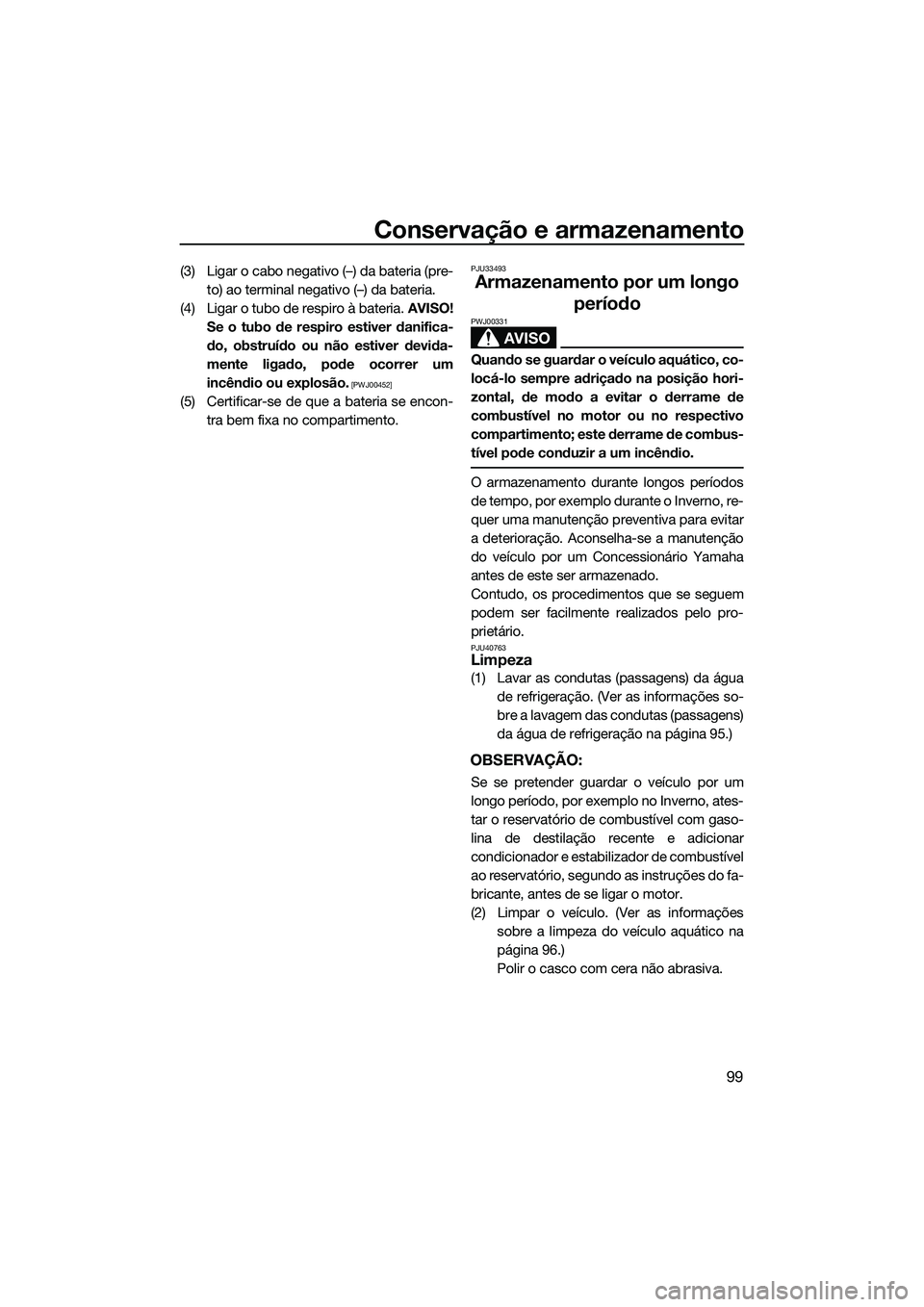

Conservação e armazenamento
99
(3) Ligar o cabo negativo (–) da bateria (pre-to) ao terminal negativo (–) da bateria.
(4) Ligar o tubo de respiro à bateria. AVISO!
Se o tubo de respiro estiver danifica-
do, obstruído ou não estiver devida-
mente ligado, pode ocorrer um
incêndio ou explosão.
[PWJ00452]
(5) Certificar-se de que a bateria se encon- tra bem fixa no compartimento.
PJU33493
Armazenamento por um longo período
AVISO
PWJ00331
Quando se guardar o veículo aquático, co-
locá-lo sempre adriçado na posição hori-
zontal, de modo a evitar o derrame de
combustível no motor ou no respectivo
compartimento; este derrame de combus-
tível pode conduzir a um incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o Inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado.
Contudo, os procedimentos que se seguem
podem ser facilmente realizados pelo pro-
prietário.
PJU40763Limpeza
(1) Lavar as condutas (passagens) da água
de refrigeração. (Ver as informações so-
bre a lavagem das condutas (passagens)
da água de refrigeração na página 95.)
OBSERVAÇÃO:
Se se pretender guardar o veículo por um
longo período, por exemplo no Inverno, ates-
tar o reservatório de combustível com gaso-
lina de destilação recente e adicionar
condicionador e estabilizador de combustível
ao reservatório, segundo as instruções do fa-
bricante, antes de se ligar o motor.
(2) Limpar o veículo. (Ver as informaçõessobre a limpeza do veículo aquático na
página 96.)
Polir o casco com cera não abrasiva.
UF3J70P0.book Page 99 Wednesd ay, October 9, 2013 8:42 AM

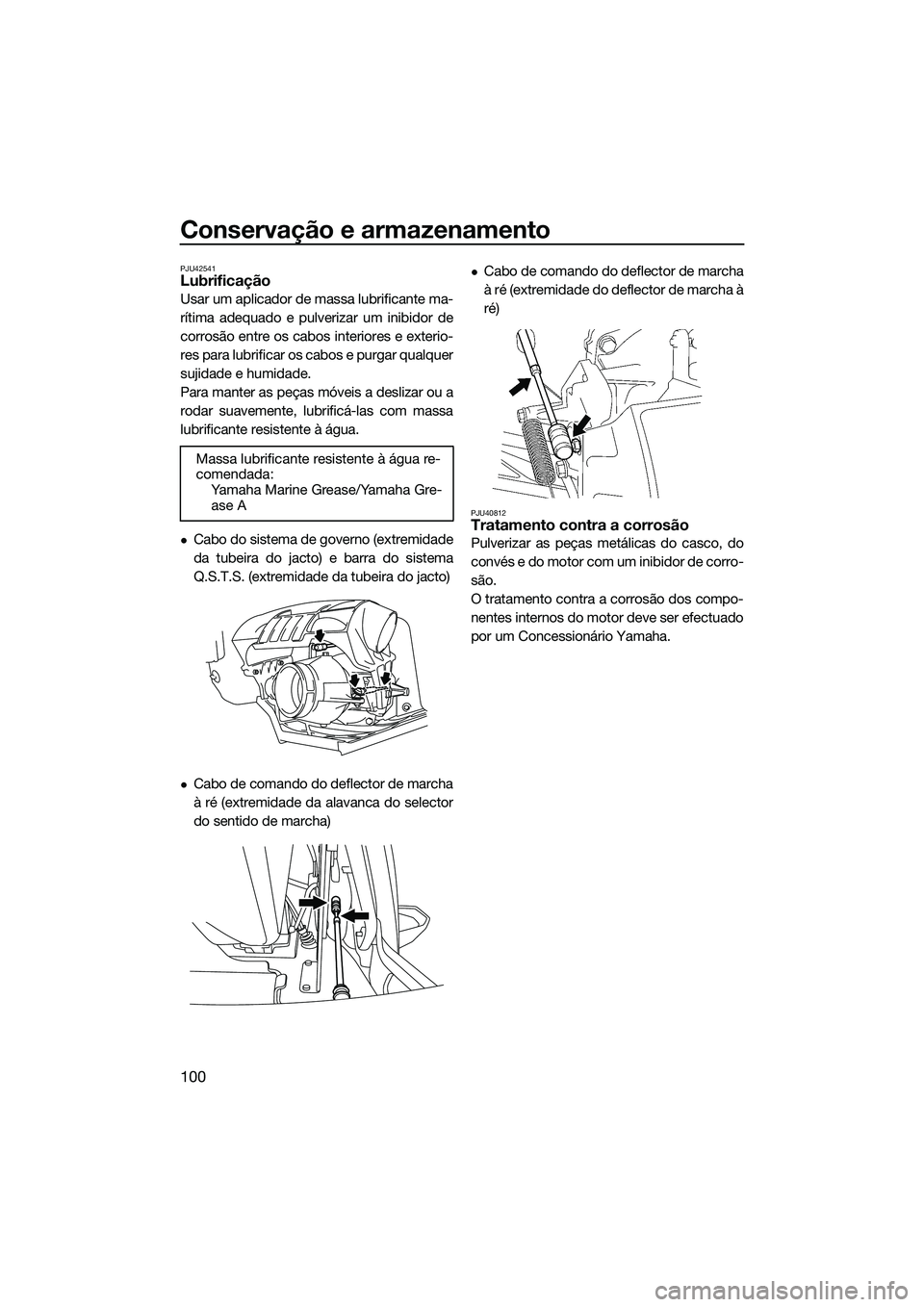

Conservação e armazenamento
100
PJU42541Lubrificação
Usar um aplicador de massa lubrificante ma-
rítima adequado e pulverizar um inibidor de
corrosão entre os cabos interiores e exterio-
res para lubrificar os cabos e purgar qualquer
sujidade e humidade.
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.
Cabo do sistema de governo (extremidade
da tubeira do jacto) e barra do sistema
Q.S.T.S. (extremidade da tubeira do jacto)
Cabo de comando do deflector de marcha
à ré (extremidade da alavanca do selector
do sentido de marcha)
Cabo de comando do deflector de marcha
à ré (extremidade do deflector de marcha à
ré)
PJU40812Tratamento contra a corrosão
Pulverizar as peças metálicas do casco, do
convés e do motor com um inibidor de corro-
são.
O tratamento contra a corrosão dos compo-
nentes internos do motor deve ser efectuado
por um Concessionário Yamaha.
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF3J70P0.book Page 100 Wednesd ay, October 9, 2013 8:42 AM

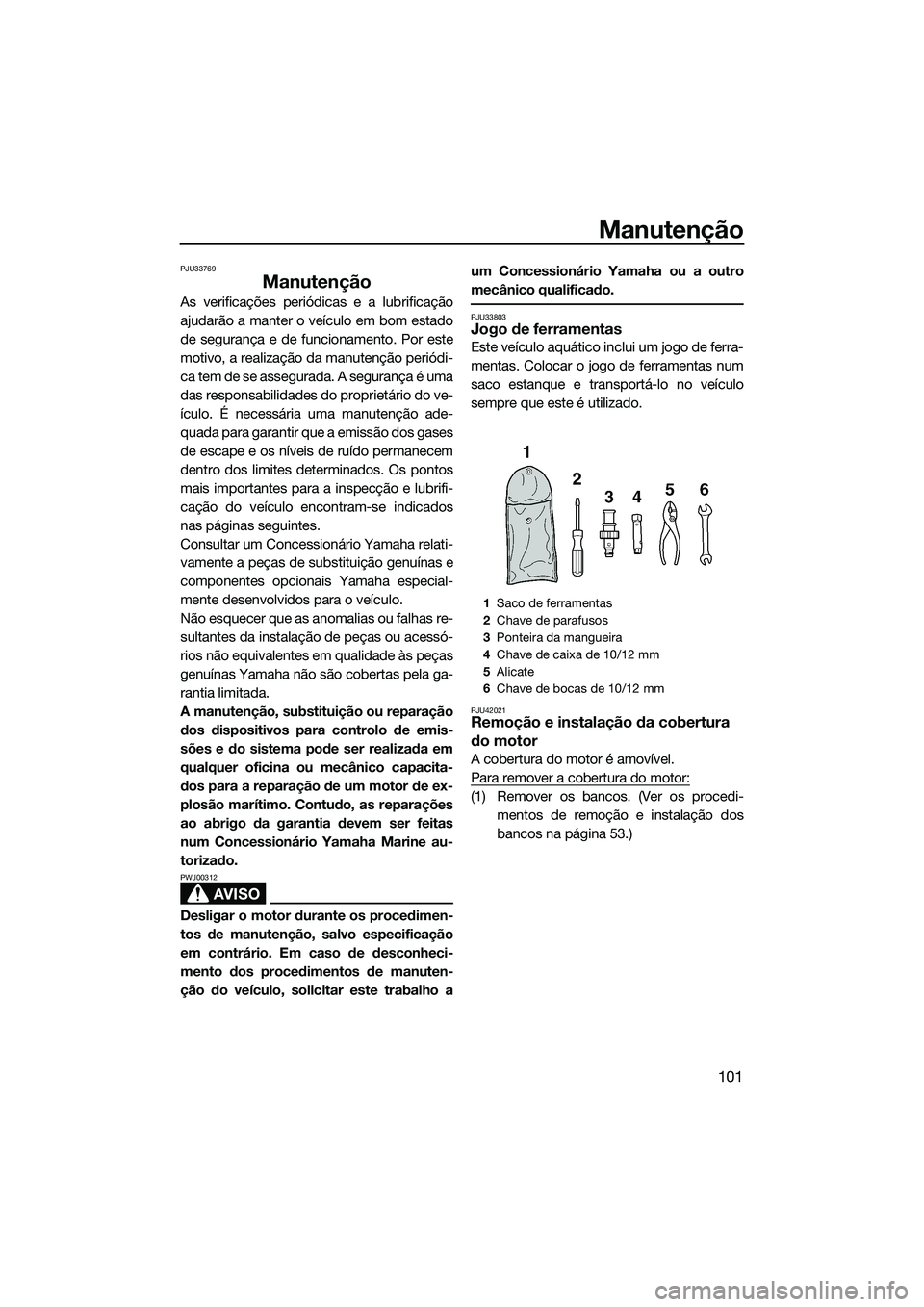

Manutenção
101
PJU33769
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do ve-
ículo. É necessária uma manutenção ade-
quada para garantir que a emissão dos gases
de escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifi-
cação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessó-
rios não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacita-
dos para a reparação de um motor de ex-
plosão marítimo. Contudo, as reparações
ao abrigo da garantia devem ser feitas
num Concessionário Yamaha Marine au-
torizado.
AVISO
PWJ00312
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manuten-
ção do veículo, solicitar este trabalho aum Concessionário Yamaha ou a outro
mecânico qualificado.
PJU33803Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU42021Remoção e instalação da cobertura
do motor
A cobertura do motor é amovível.
Para remover a cobertura do motor:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 53.)
1Saco de ferramentas
2 Chave de parafusos
3 Ponteira da mangueira
4 Chave de caixa de 10/12 mm
5 Alicate
6 Chave de bocas de 10/12 mm
UF3J70P0.book Page 101 Wednesd ay, October 9, 2013 8:42 AM

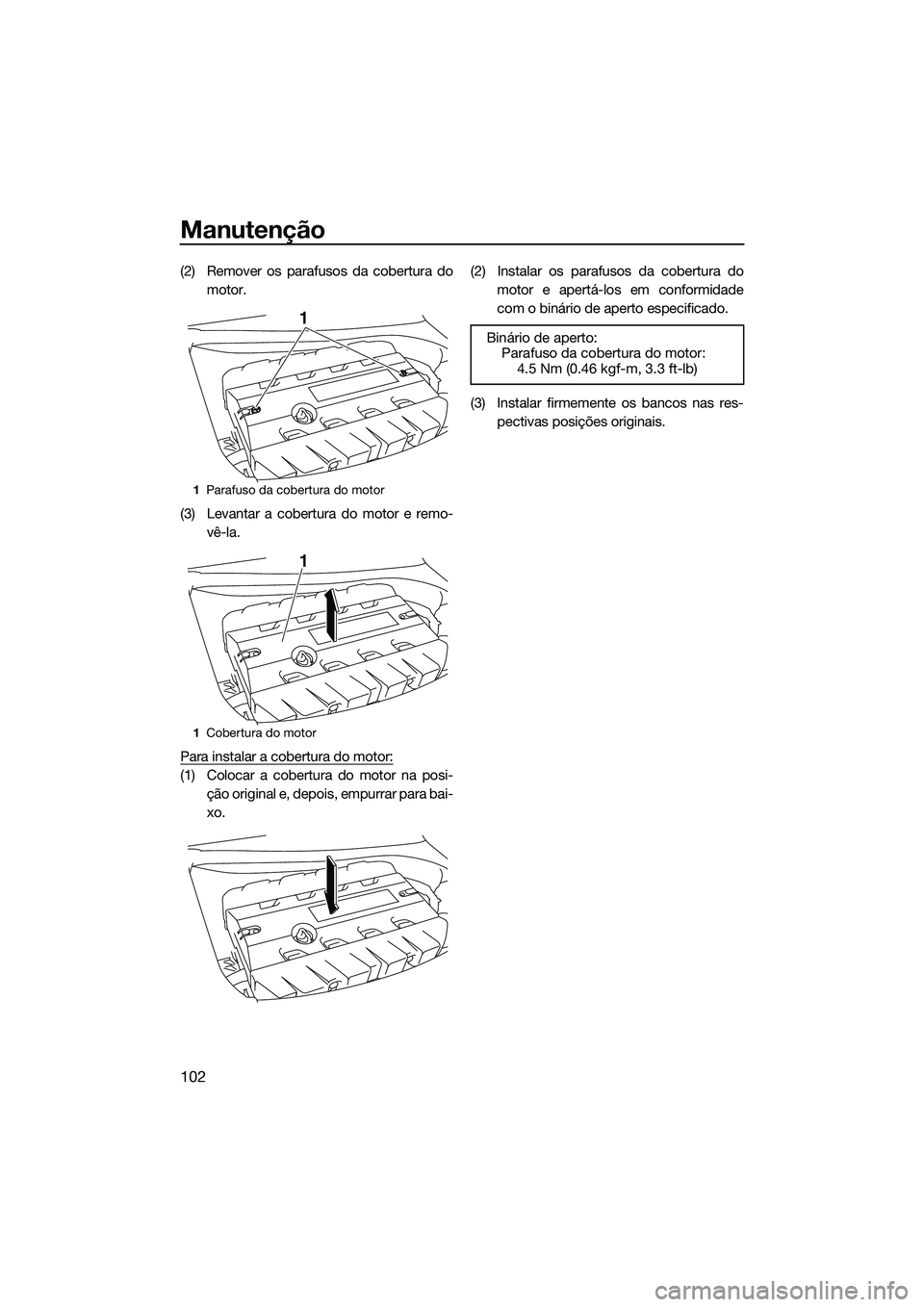

Manutenção
102
(2) Remover os parafusos da cobertura domotor.
(3) Levantar a cobertura do motor e remo- vê-la.
Para instalar a cobertura do motor:
(1) Colocar a cobertura do motor na posi- ção original e, depois, empurrar para bai-
xo. (2) Instalar os parafusos da cobertura do
motor e apertá-los em conformidade
com o binário de aperto especificado.
(3) Instalar firmemente os bancos nas res- pectivas posições originais.
1Parafuso da cobertura do motor
1 Cobertura do motor
1
1
Binário de aperto:
Parafuso da cobertura do motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
UF3J70P0.book Page 102 Wednesd ay, October 9, 2013 8:42 AM
