YAMAHA FX SVHO 2014 Manual de utilização (in Portuguese)

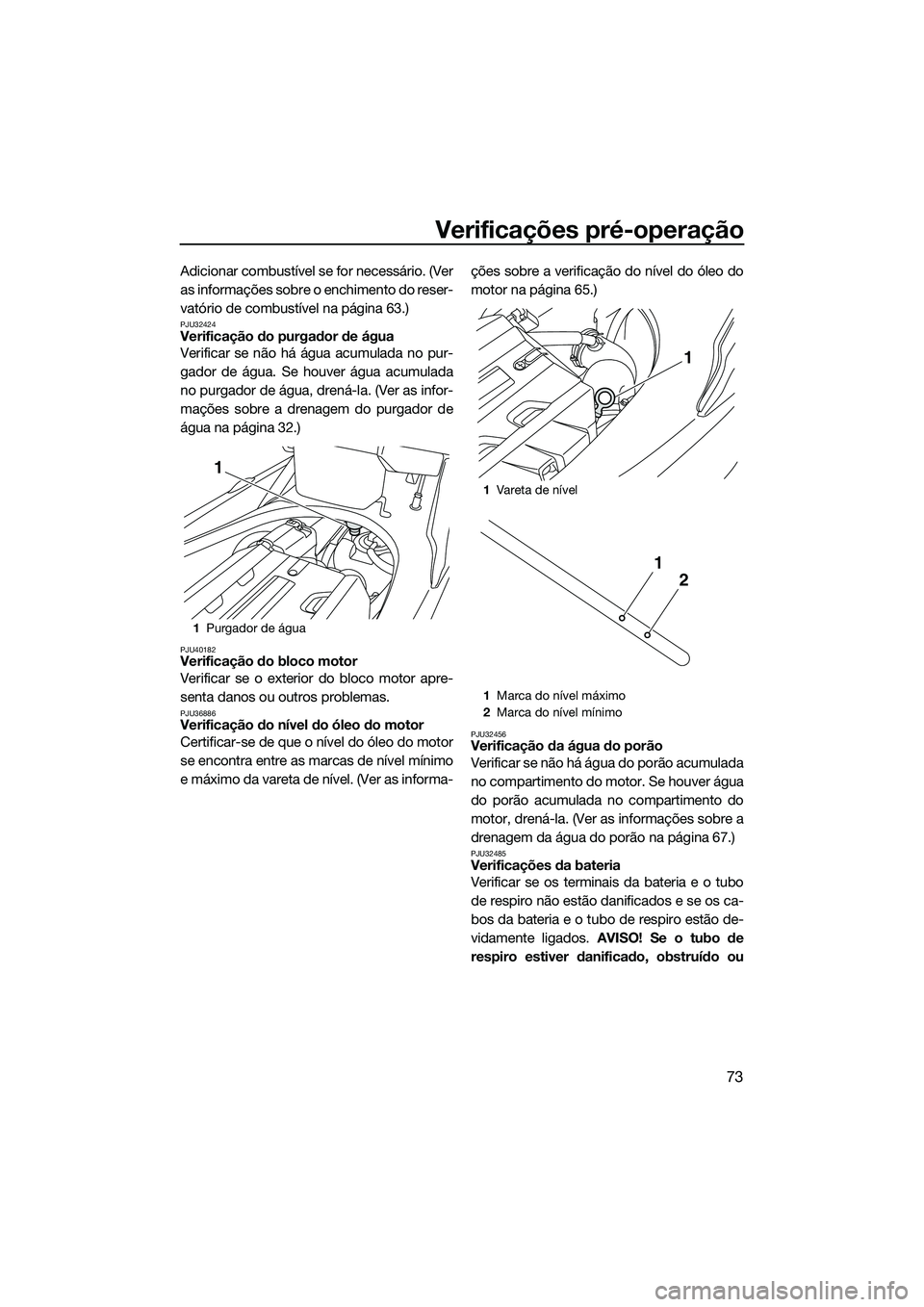

Verificações pré-operação
73
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 63.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 32.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU36886Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível. (Ver as informa-ções sobre a verificação do nível do óleo do
motor na página 65.)PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 67.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados.
AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1 Purgador de água
1
1Va ret a de n í v el
1 Marca do nível máximo
2 Marca do nível mínimo
1
2
1
UF3J70P0.book Page 73 Wednesd ay, October 9, 2013 8:42 AM

Verificações pré-operação
74
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00452]
Verificar se o nível de electrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra.
[PWJ01241]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.
PJU32614Verificações do sistema de governo
Virar o guiador para a esquerda e para a di-
reita várias vezes para verificar se a desloca-
ção é suave e sem obstruções na totalidade
do percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jacto se move quando o guiador é virado e se
não há diferença entre as posições da tubeira
1 Tubo de respiro
2 Terminal negativo (–) da bateria: cabo preto
3 Terminal positivo (+) da bateria: cabo ver-
melho
1 Marca do nível máximo
2 Marca do nível mínimo
23
1
UF3J70P0.book Page 74 Wednesd ay, October 9, 2013 8:42 AM

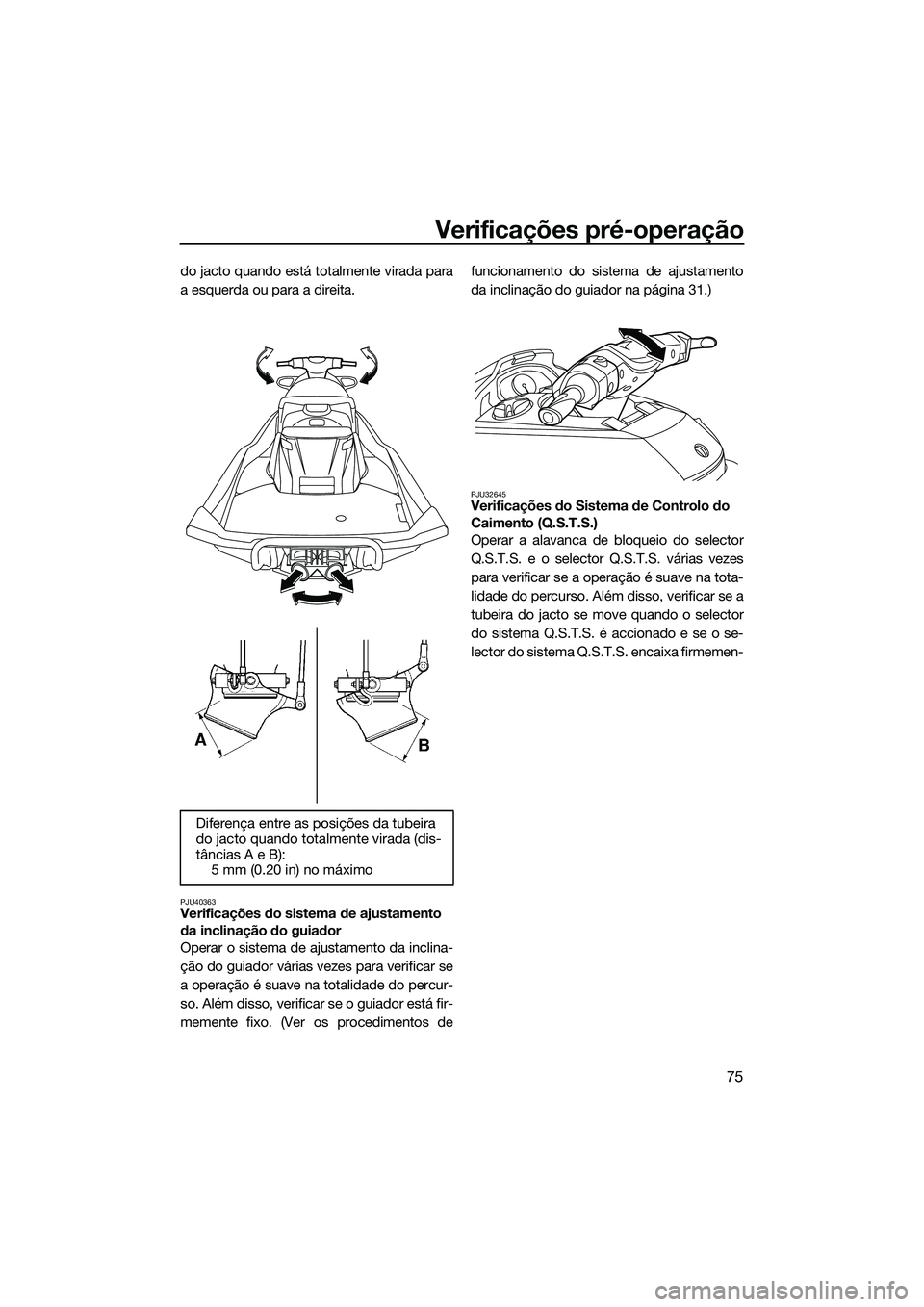

Verificações pré-operação
75
do jacto quando está totalmente virada para
a esquerda ou para a direita.
PJU40363Verificações do sistema de ajustamento
da inclinação do guiador
Operar o sistema de ajustamento da inclina-
ção do guiador várias vezes para verificar se
a operação é suave na totalidade do percur-
so. Além disso, verificar se o guiador está fir-
memente fixo. (Ver os procedimentos defuncionamento do sistema de ajustamento
da inclinação do guiador na página 31.)
PJU32645Verificações do Sistema de Controlo do
Caimento (Q.S.T.S.)
Operar a alavanca de bloqueio do selector
Q.S.T.S. e o selector Q.S.T.S. várias vezes
para verificar se a operação é suave na tota-
lidade do percurso. Além disso, verificar se a
tubeira do jacto se move quando o selector
do sistema Q.S.T.S. é accionado e se o se-
lector do sistema Q.S.T.S. encaixa firmemen-
Diferença entre as posições da tubeira
do jacto quando totalmente virada (dis-
tâncias A e B): 5 mm (0.20 in) no máximo
UF3J70P0.book Page 75 Wednesd ay, October 9, 2013 8:42 AM

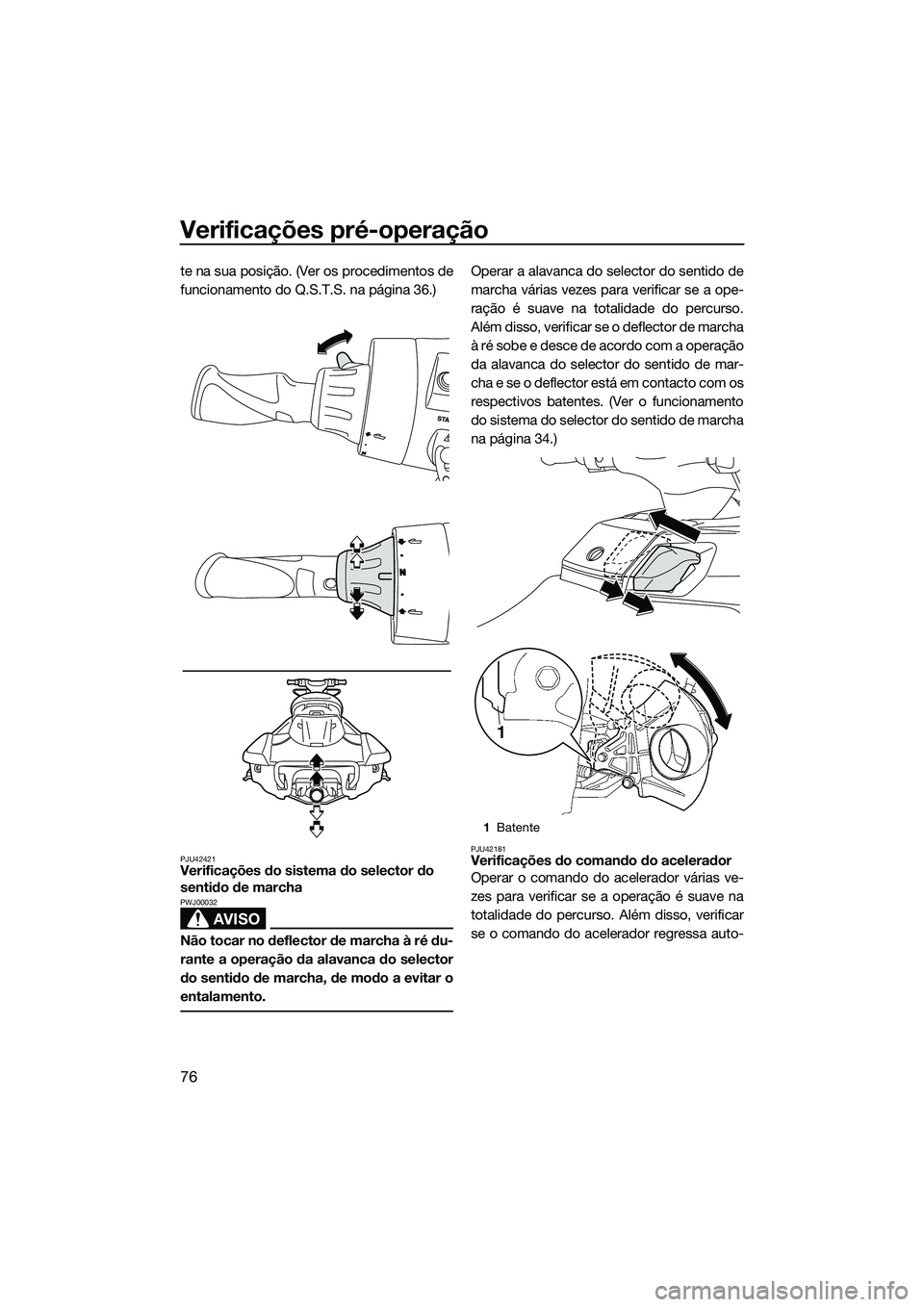

Verificações pré-operação
76
te na sua posição. (Ver os procedimentos de
funcionamento do Q.S.T.S. na página 36.)
PJU42421Verificações do sistema do selector do
sentido de marcha
AVISO
PWJ00032
Não tocar no deflector de marcha à ré du-
rante a operação da alavanca do selector
do sentido de marcha, de modo a evitar o
entalamento.
Operar a alavanca do selector do sentido de
marcha várias vezes para verificar se a ope-
ração é suave na totalidade do percurso.
Além disso, verificar se o deflector de marcha
à ré sobe e desce de acordo com a operação
da alavanca do selector do sentido de mar-
cha e se o deflector está em contacto com os
respectivos batentes. (Ver o funcionamento
do sistema do selector do sentido de marcha
na página 34.)
PJU42181Verificações do comando do acelerador
Operar o comando do acelerador várias ve-
zes para verificar se a operação é suave na
totalidade do percurso. Além disso, verificar
se o comando do acelerador regressa auto-
1Batente
1
UF3J70P0.book Page 76 Wednesd ay, October 9, 2013 8:42 AM

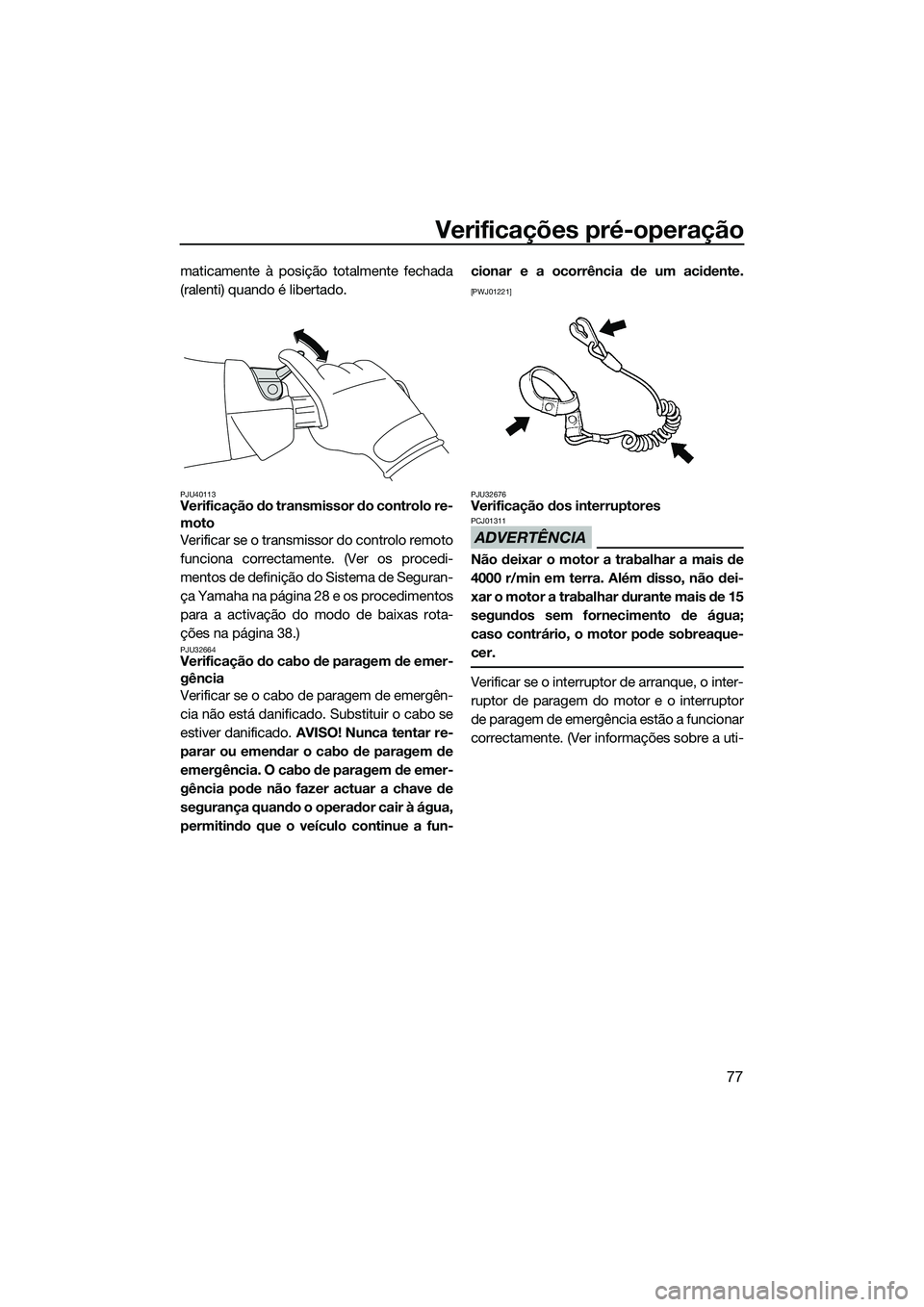

Verificações pré-operação
77
maticamente à posição totalmente fechada
(ralenti) quando é libertado.
PJU40113Verificação do transmissor do controlo re-
moto
Verificar se o transmissor do controlo remoto
funciona correctamente. (Ver os procedi-
mentos de definição do Sistema de Seguran-
ça Yamaha na página 28 e os procedimentos
para a activação do modo de baixas rota-
ções na página 38.)
PJU32664Verificação do cabo de paragem de emer-
gência
Verificar se o cabo de paragem de emergên-
cia não está danificado. Substituir o cabo se
estiver danificado. AVISO! Nunca tentar re-
parar ou emendar o cabo de paragem de
emergência. O cabo de paragem de emer-
gência pode não fazer actuar a chave de
segurança quando o operador cair à água,
permitindo que o veículo continue a fun- cionar e a ocorrência de um acidente.
[PWJ01221]
PJU32676
Verificação dos interruptores
ADVERTÊNCIA
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Verificar se o interruptor de arranque, o inter-
ruptor de paragem do motor e o interruptor
de paragem de emergência estão a funcionar
correctamente. (Ver informações sobre a uti-
UF3J70P0.book Page 77 Wednesd
ay, October 9, 2013 8:42 AM

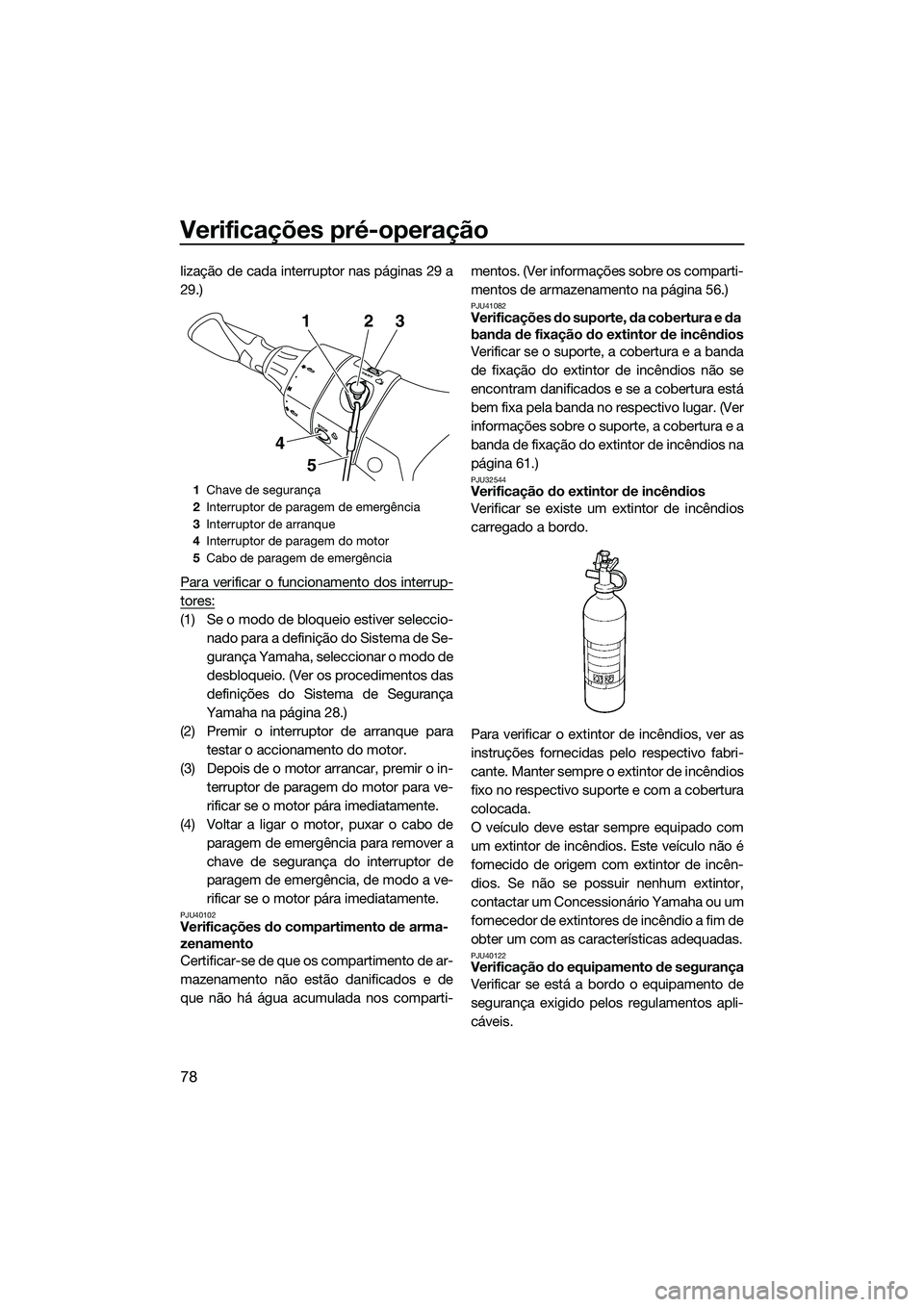

Verificações pré-operação
78
lização de cada interruptor nas páginas 29 a
29.)
Para verificar o funcionamento dos interrup-
tores:
(1) Se o modo de bloqueio estiver seleccio-nado para a definição do Sistema de Se-
gurança Yamaha, seleccionar o modo de
desbloqueio. (Ver os procedimentos das
definições do Sistema de Segurança
Yamaha na página 28.)
(2) Premir o interruptor de arranque para testar o accionamento do motor.
(3) Depois de o motor arrancar, premir o in- terruptor de paragem do motor para ve-
rificar se o motor pára imediatamente.
(4) Voltar a ligar o motor, puxar o cabo de paragem de emergência para remover a
chave de segurança do interruptor de
paragem de emergência, de modo a ve-
rificar se o motor pára imediatamente.
PJU40102Verificações do compartimento de arma-
zenamento
Certificar-se de que os compartimento de ar-
mazenamento não estão danificados e de
que não há água acumulada nos comparti- mentos. (Ver informações sobre os comparti-
mentos de armazenamento na página 56.)
PJU41082Verificações do suporte, da cobertura e da
banda de fixação do extintor de incêndios
Verificar se o suporte, a cobertura e a banda
de fixação do extintor de incêndios não se
encontram danificados e se a cobertura está
bem fixa pela banda no respectivo lugar. (Ver
informações sobre o suporte, a cobertura e a
banda de fixação do extintor de incêndios na
página 61.)
PJU32544Verificação do extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respectivo fabri-
cante. Manter sempre o extintor de incêndios
fixo no respectivo suporte e com a cobertura
colocada.
O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incên-
dios. Se não se possuir nenhum extintor,
contactar um Concessionário Yamaha ou um
fornecedor de extintores de incêndio a fim de
obter um com as características adequadas.
PJU40122Verificação do equipamento de segurança
Verificar se está a bordo o equipamento de
segurança exigido pelos regulamentos apli-
cáveis.
1
Chave de segurança
2 Interruptor de paragem de emergência
3 Interruptor de arranque
4 Interruptor de paragem do motor
5 Cabo de paragem de emergência
132
5
4
UF3J70P0.book Page 78 Wednesd ay, October 9, 2013 8:42 AM

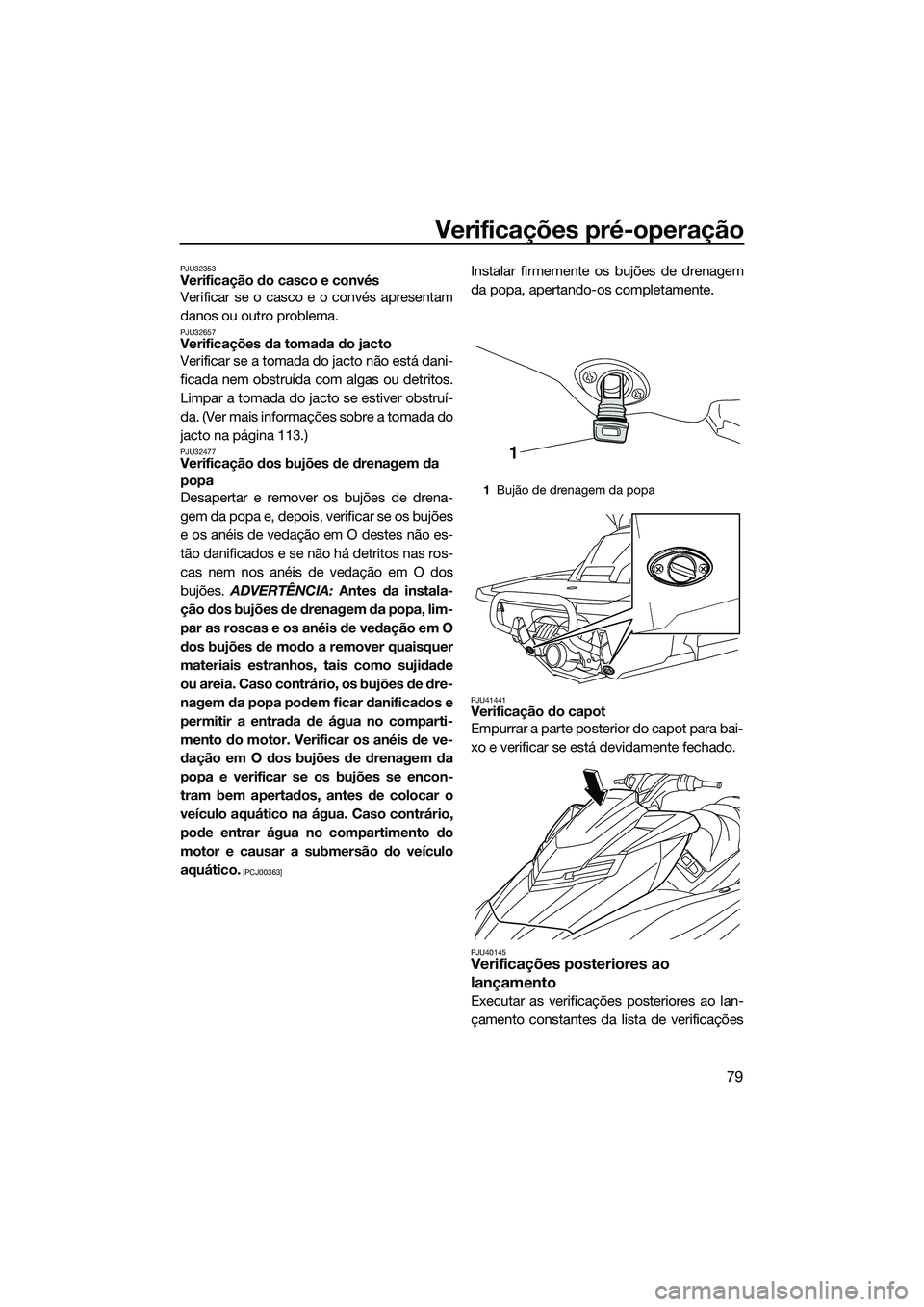

Verificações pré-operação
79
PJU32353Verificação do casco e convés
Verificar se o casco e o convés apresentam
danos ou outro problema.
PJU32657Verificações da tomada do jacto
Verificar se a tomada do jacto não está dani-
ficada nem obstruída com algas ou detritos.
Limpar a tomada do jacto se estiver obstruí-
da. (Ver mais informações sobre a tomada do
jacto na página 113.)
PJU32477Verificação dos bujões de drenagem da
popa
Desapertar e remover os bujões de drena-
gem da popa e, depois, verificar se os bujões
e os anéis de vedação em O destes não es-
tão danificados e se não há detritos nas ros-
cas nem nos anéis de vedação em O dos
bujões. ADVERTÊNCIA: Antes da instala-
ção dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação em O
dos bujões de modo a remover quaisquer
materiais estranhos, tais como sujidade
ou areia. Caso contrário, os bujões de dre-
nagem da popa podem ficar danificados e
permitir a entrada de água no comparti-
mento do motor. Verificar os anéis de ve-
dação em O dos bujões de drenagem da
popa e verificar se os bujões se encon-
tram bem apertados, antes de colocar o
veículo aquático na água. Caso contrário,
pode entrar água no compartimento do
motor e causar a submersão do veículo
aquático.
[PCJ00363]
Instalar firmemente os bujões de drenagem
da popa, apertando-os completamente.
PJU41441Verificação do capot
Empurrar a parte posterior do capot para bai-
xo e verificar se está devidamente fechado.
PJU40145Verificações posteriores ao
lançamento
Executar as verificações posteriores ao lan-
çamento constantes da lista de verificações
1 Bujão de drenagem da popa
1
UF3J70P0.book Page 79 Wednesd ay, October 9, 2013 8:42 AM

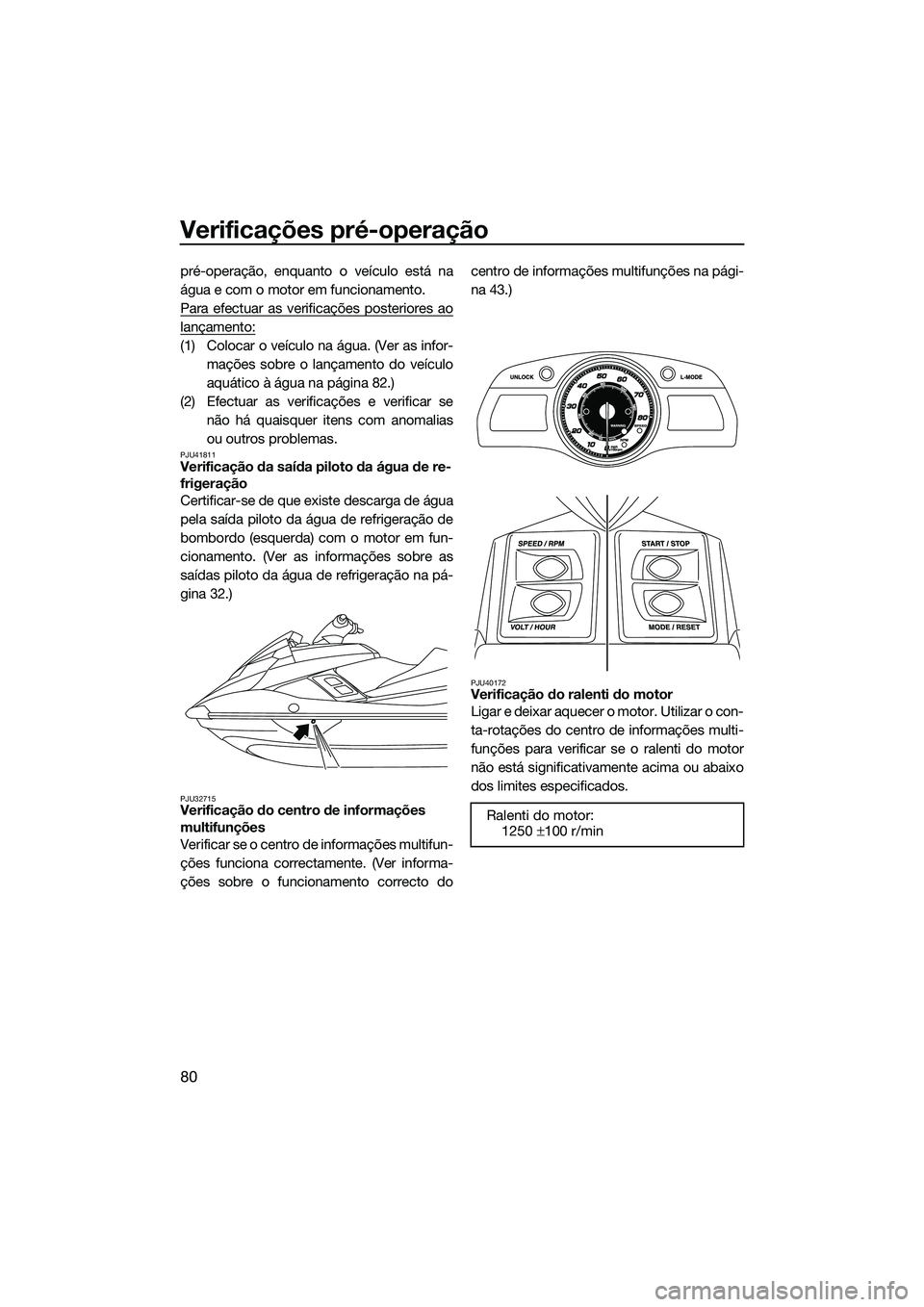

Verificações pré-operação
80
pré-operação, enquanto o veículo está na
água e com o motor em funcionamento.
Para efectuar as verificações posteriores ao
lançamento:
(1) Colocar o veículo na água. (Ver as infor-mações sobre o lançamento do veículo
aquático à água na página 82.)
(2) Efectuar as verificações e verificar se não há quaisquer itens com anomalias
ou outros problemas.
PJU41811Verificação da saída piloto da água de re-
frigeração
Certificar-se de que existe descarga de água
pela saída piloto da água de refrigeração de
bombordo (esquerda) com o motor em fun-
cionamento. (Ver as informações sobre as
saídas piloto da água de refrigeração na pá-
gina 32.)
PJU32715Verificação do centro de informações
multifunções
Verificar se o centro de informações multifun-
ções funciona correctamente. (Ver informa-
ções sobre o funcionamento correcto do centro de informações multifunções na pági-
na 43.)
PJU40172Verificação do ralenti do motor
Ligar e deixar aquecer o motor. Utilizar o con-
ta-rotações do centro de informações multi-
funções para verificar se o ralenti do motor
não está significativamente acima ou abaixo
dos limites especificados.
Ralenti do motor:
1250 ±100 r/min
UF3J70P0.book Page 80 Wednesd ay, October 9, 2013 8:42 AM

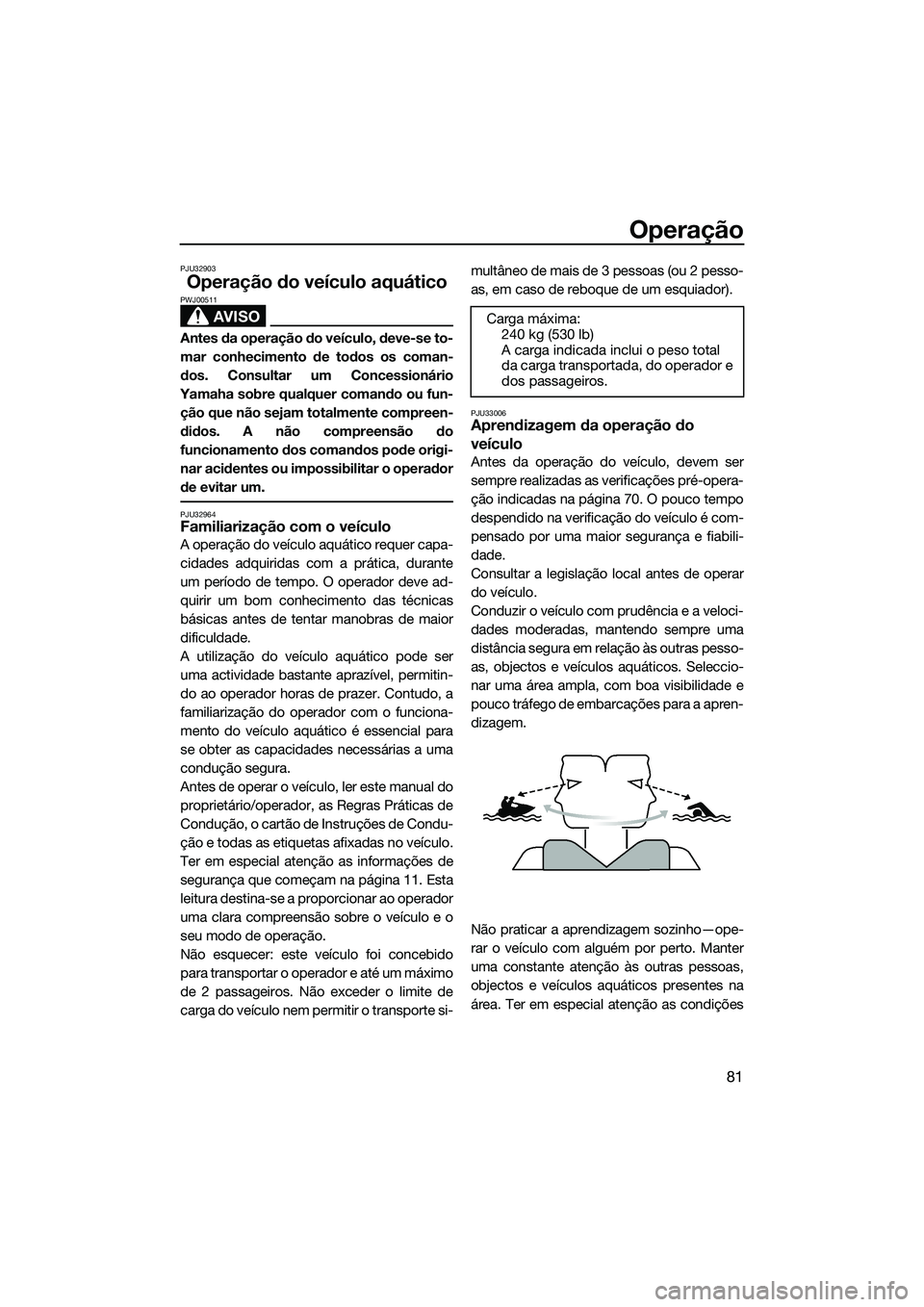

Operação
81
PJU32903
Operação do veículo aquático
AVISO
PWJ00511
Antes da operação do veículo, deve-se to-
mar conhecimento de todos os coman-
dos. Consultar um Concessionário
Yamaha sobre qualquer comando ou fun- ção que não sejam totalmente compreen-
didos. A não compreensão do
funcionamento dos comandos pode origi-
nar acidentes ou impossibilitar o operador
de evitar um.
PJU32964Familiarização com o veículo
A operação do veículo aquático requer capa-
cidades adquiridas com a prática, durante
um período de tempo. O operador deve ad-
quirir um bom conhecimento das técnicas
básicas antes de tentar manobras de maior
dificuldade.
A utilização do veículo aquático pode ser
uma actividade bastante aprazível, permitin-
do ao operador horas de prazer. Contudo, a
familiarização do operador com o funciona-
mento do veículo aquático é essencial para
se obter as capacidades necessárias a uma
condução segura.
Antes de operar o veículo, ler este manual do
proprietário/operador, as Regras Práticas de
Condução, o cartão de Instruções de Condu-
ção e todas as etiquetas afixadas no veículo.
Ter em especial atenção as informações de
segurança que começam na página 11. Esta
leitura destina-se a proporcionar ao operador
uma clara compreensão sobre o veículo e o
seu modo de operação.
Não esquecer: este veículo foi concebido
para transportar o operador e até um máximo
de 2 passageiros. Não exceder o limite de
carga do veículo nem permitir o transporte si- multâneo de mais de 3 pessoas (ou 2 pesso-
as, em caso de reboque de um esquiador).
PJU33006Aprendizagem da operação do
veículo
Antes da operação do veículo, devem ser
sempre realizadas as verificações pré-opera-
ção indicadas na página 70. O pouco tempo
despendido na verificação do veículo é com-
pensado por uma maior segurança e fiabili-
dade.
Consultar a legislação local antes de operar
do veículo.
Conduzir o veículo com prudência e a veloci-
dades moderadas, mantendo sempre uma
distância segura em relação às outras pesso-
as, objectos e veículos aquáticos. Seleccio-
nar uma área ampla, com boa visibilidade e
pouco tráfego de embarcações para a apren-
dizagem.
Não praticar a aprendizagem sozinho—ope-
rar o veículo com alguém por perto. Manter
uma constante atenção às outras pessoas,
objectos e veículos aquáticos presentes na
área. Ter em especial atenção as condições
Carga máxima:
240 kg (530 lb)
A carga indicada inclui o peso total
da carga transportada, do operador e
dos passageiros.
UF3J70P0.book Page 81 Wednesd ay, October 9, 2013 8:42 AM

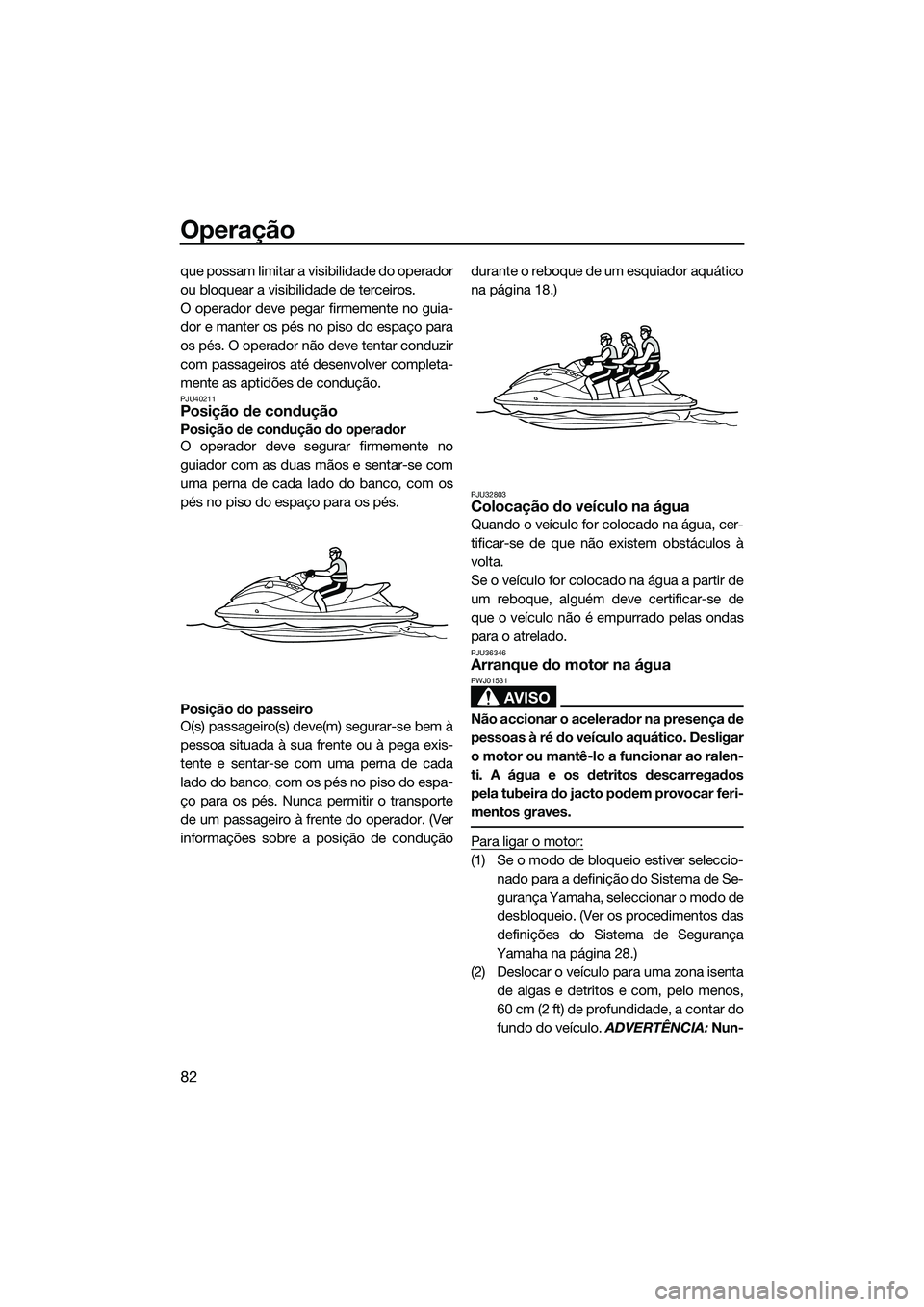

Operação
82
que possam limitar a visibilidade do operador
ou bloquear a visibilidade de terceiros.
O operador deve pegar firmemente no guia-
dor e manter os pés no piso do espaço para
os pés. O operador não deve tentar conduzir
com passageiros até desenvolver completa-
mente as aptidões de condução.
PJU40211Posição de condução
Posição de condução do operador
O operador deve segurar firmemente no
guiador com as duas mãos e sentar-se com
uma perna de cada lado do banco, com os
pés no piso do espaço para os pés.
Posição do passeiro
O(s) passageiro(s) deve(m) segurar-se bem à
pessoa situada à sua frente ou à pega exis-
tente e sentar-se com uma perna de cada
lado do banco, com os pés no piso do espa-
ço para os pés. Nunca permitir o transporte
de um passageiro à frente do operador. (Ver
informações sobre a posição de conduçãodurante o reboque de um esquiador aquático
na página 18.)
PJU32803Colocação do veículo na água
Quando o veículo for colocado na água, cer-
tificar-se de que não existem obstáculos à
volta.
Se o veículo for colocado na água a partir de
um reboque, alguém deve certificar-se de
que o veículo não é empurrado pelas ondas
para o atrelado.
PJU36346Arranque do motor na água
AVISO
PWJ01531
Não accionar o acelerador na presença de
pessoas à ré do veículo aquático. Desligar
o motor ou mantê-lo a funcionar ao ralen-
ti. A água e os detritos descarregados
pela tubeira do jacto podem provocar feri-
mentos graves.
Para ligar o motor:
(1) Se o modo de bloqueio estiver seleccio-
nado para a definição do Sistema de Se-
gurança Yamaha, seleccionar o modo de
desbloqueio. (Ver os procedimentos das
definições do Sistema de Segurança
Yamaha na página 28.)
(2) Deslocar o veículo para uma zona isenta de algas e detritos e com, pelo menos,
60 cm (2 ft) de profundidade, a contar do
fundo do veículo. ADVERTÊNCIA: Nun-
UF3J70P0.book Page 82 Wednesd ay, October 9, 2013 8:42 AM
