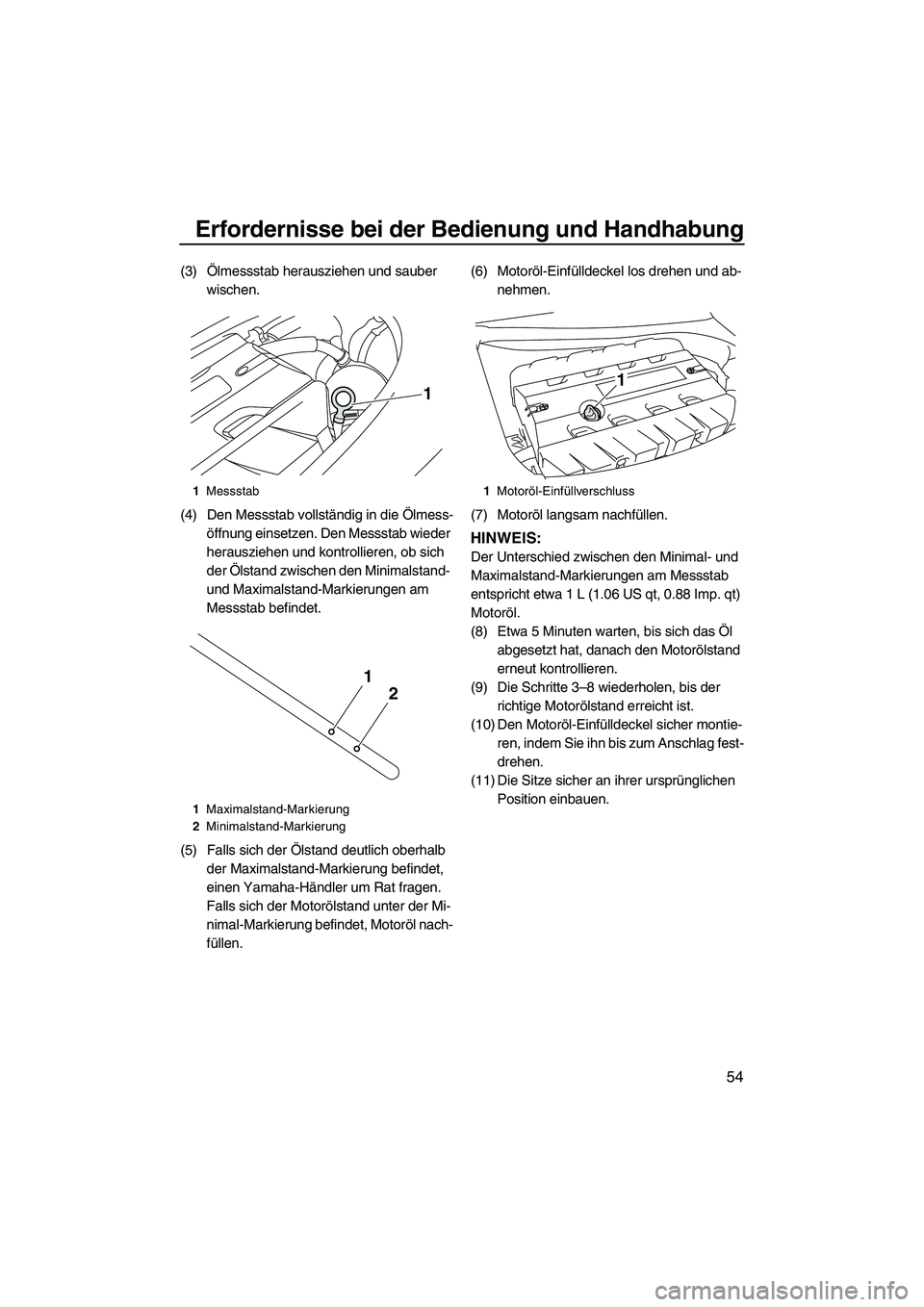

Erfordernisse bei der Bedienung und Handhabung
54
(3) Ölmessstab herausziehen und sauber wischen.
(4) Den Messstab vollständig in die Ölmess- öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl nach-
füllen. (6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp. qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie- ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1
1Motoröl-Einfüllverschluss
1
UF2C74G0.book Page 54 Monday, July 30, 2012 3:48 PM

Erfordernisse bei der Bedienung und Handhabung
55
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40033Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-men.
(2) Den Bug des Wasserfahrzeugs anheben, z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motorraum
mit einem trockenen Tuch aufwischen.
(4) Die Heck-Lenzstopfen sicher montieren, indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Ablassschrauben jegliche
Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
GJU40043
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange-
saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
1 Heck-Ablassschraube
1
UF2C74G0.book Page 55 Monday, July 30, 2012 3:48 PM

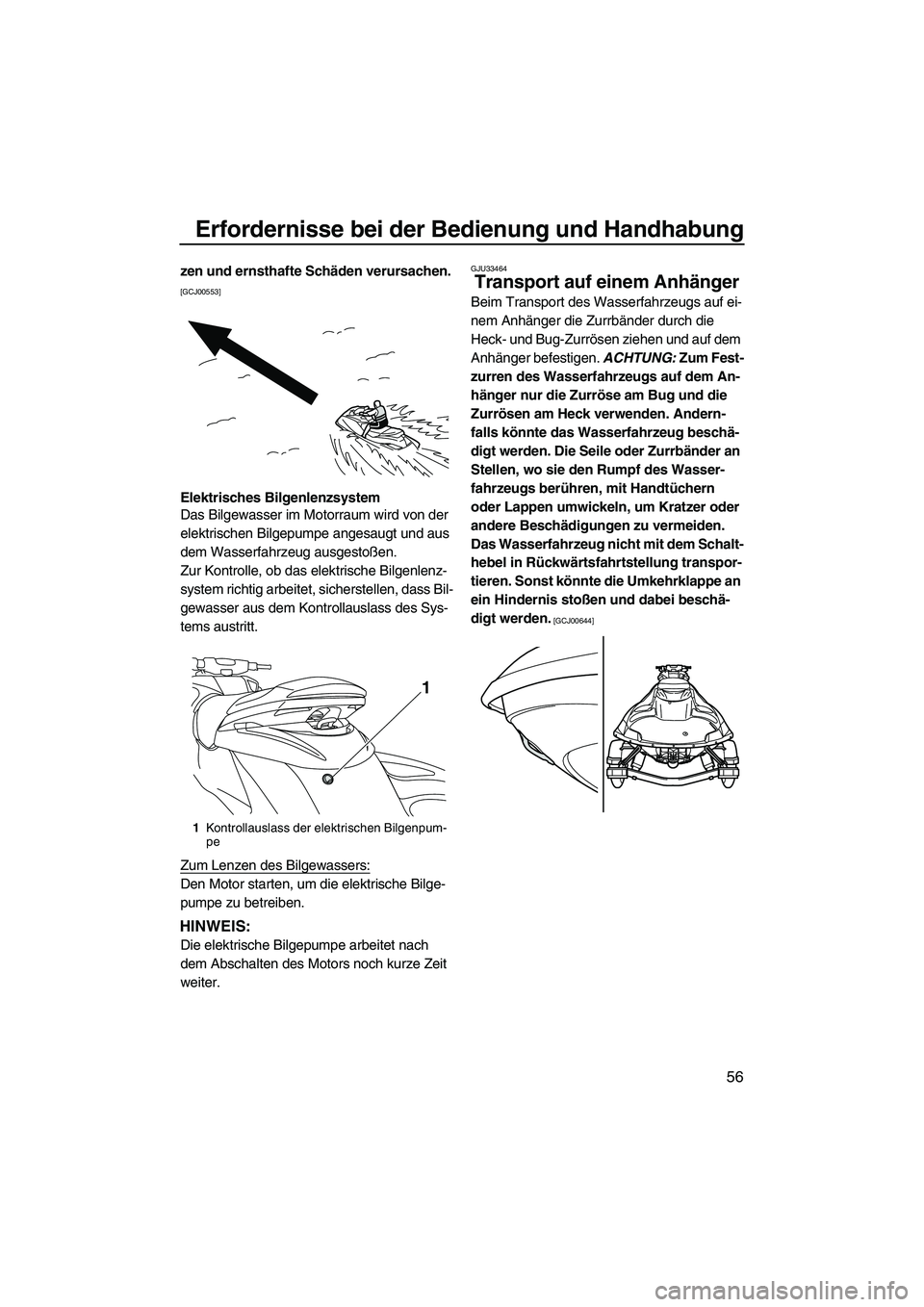

Erfordernisse bei der Bedienung und Handhabung
56
zen und ernsthafte Schäden verursachen.
[GCJ00553]
Elektrisches Bilgenlenzsystem
Das Bilgewasser im Motorraum wird von der
elektrischen Bilgepumpe angesaugt und aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass Bil-
gewasser aus dem Kontrollauslass des Sys-
tems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33464
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum Fest-
zurren des Wasserfahrzeugs auf dem An-
hänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem Schalt-
hebel in Rückwärtsfahrtstellung transpor-
tieren. Sonst könnte die Umkehrklappe an
ein Hindernis stoßen und dabei beschä-
digt werden.
[GCJ00644]
1 Kontrollauslass der elektrischen Bilgenpum-
pe
1
UF2C74G0.book Page 56 Monday, July 30, 2012 3:48 PM

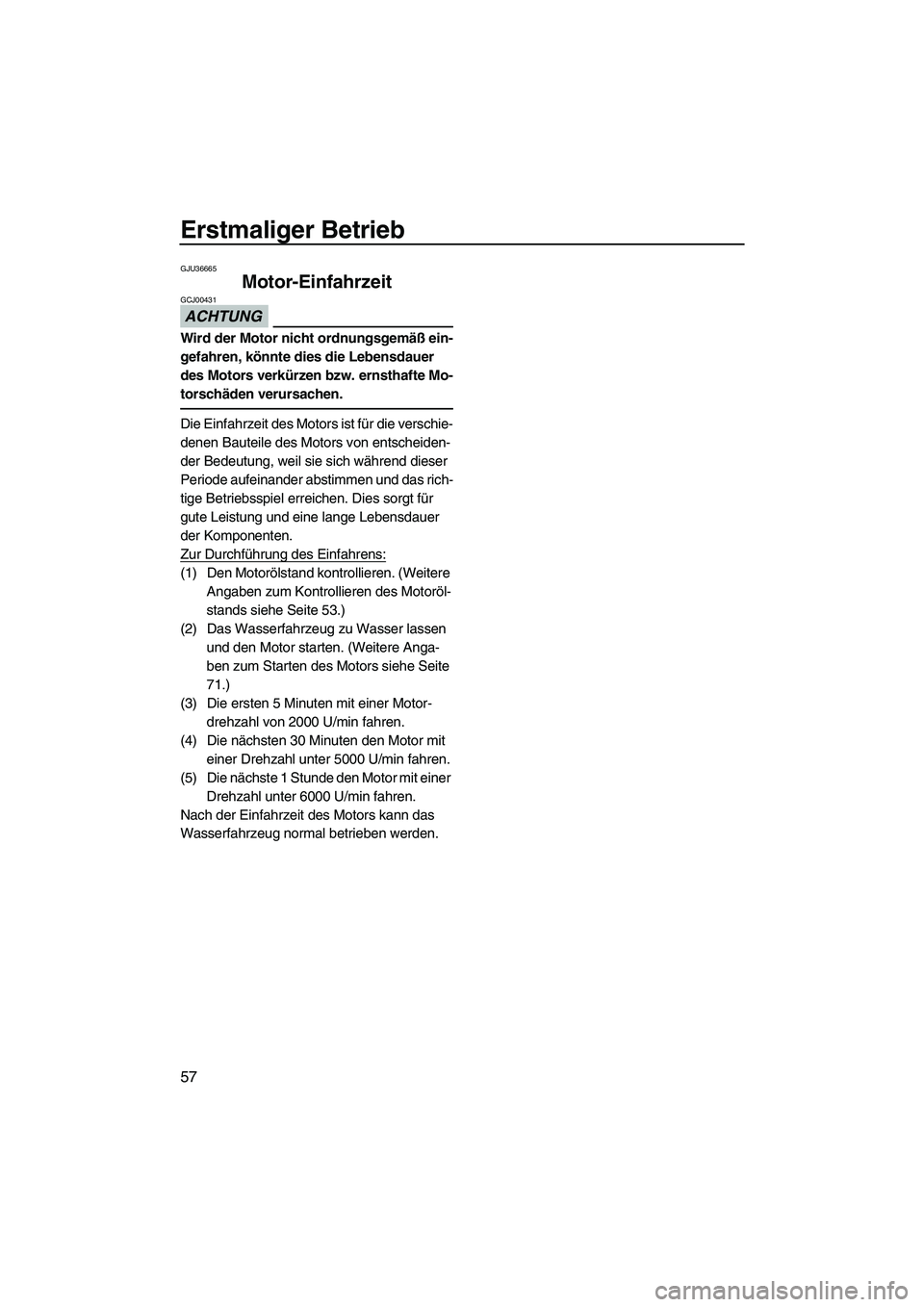

Erstmaliger Betrieb
57
GJU36665
Motor-Einfahrzeit
ACHTUNG
GCJ00431
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die verschie-
denen Bauteile des Motors von entscheiden-
der Bedeutung, weil sie sich während dieser
Periode aufeinander abstimmen und das rich-
tige Betriebsspiel erreichen. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 53.)
(2) Das Wasserfahrzeug zu Wasser lassen und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
71.)
(3) Die ersten 5 Minuten mit einer Motor- drehzahl von 2000 U/min fahren.
(4) Die nächsten 30 Minuten den Motor mit einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit einer Drehzahl unter 6000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF2C74G0.book Page 57 Monday, July 30, 2012 3:48 PM

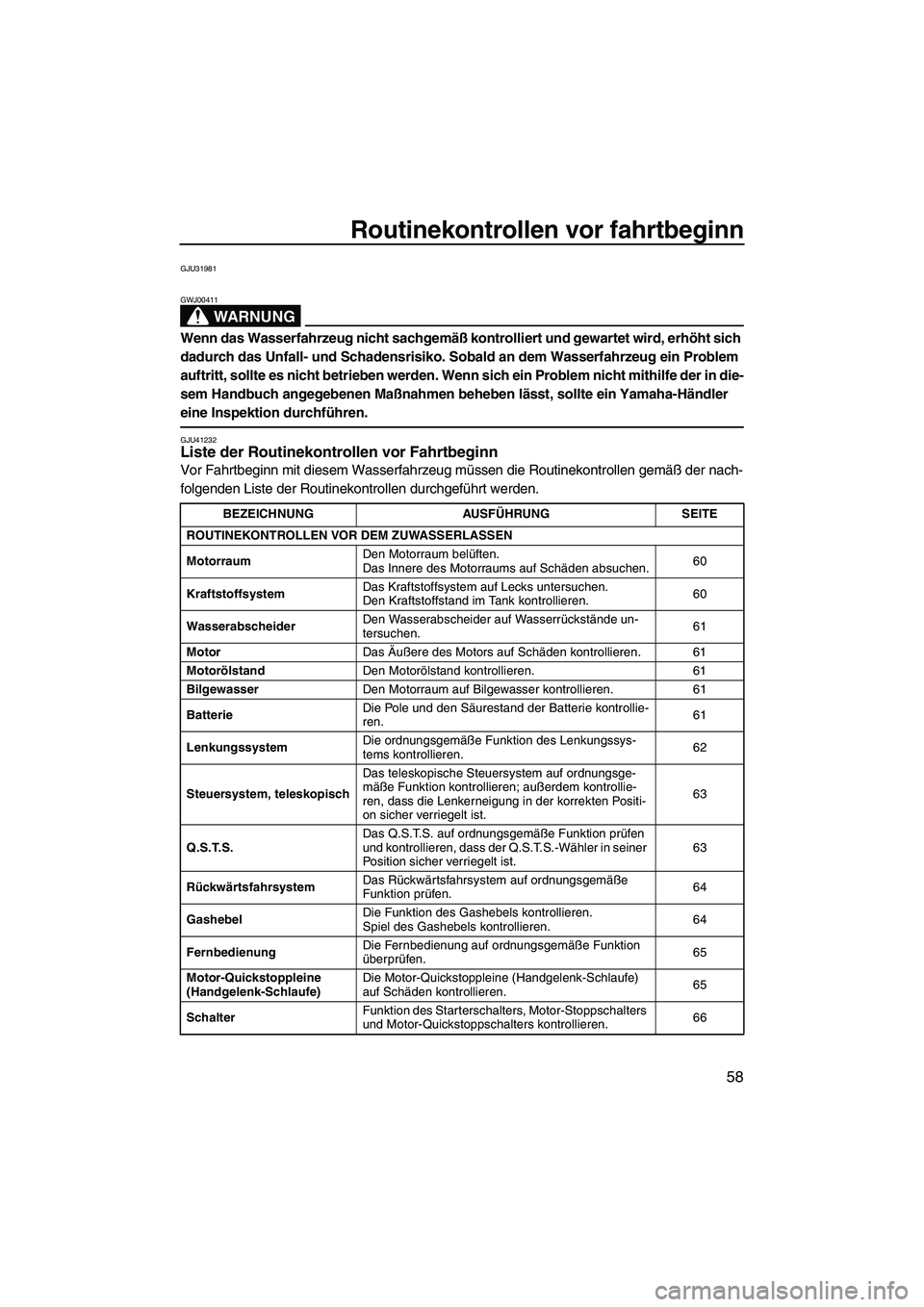

Routinekontrollen vor fahrtbeginn
58
GJU31981
WARNUNG
GWJ00411
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41232Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNGSEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
Motorraum Den Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.
60
Kraftstoffsystem Das Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.
60
Wasserabscheider Den Wasserabscheider auf Wasserrückstände un-
tersuchen.
61
Motor Das Äußere des Motors auf Schäden kontrollieren. 61
Motorölstand Den Motorölstand kontrollieren. 61
Bilgewasser Den Motorraum auf Bilgewasser kontrollieren. 61
Batterie Die Pole und den Säurestand der Batterie kontrollie-
ren.
61
Lenkungssystem Die ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.
62
Steuersystem, teleskopisch Das teleskopische Steuersystem auf ordnungsge-
mäße Funktion kontrollieren; außerdem kontrollie-
ren, dass die Lenkerneigung in der korrekten Positi-
on sicher verriegelt ist.
63
Q.S.T.S. Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der Q.S.T.S.-Wähler in seiner
Position sicher verriegelt ist. 63
Rückwärtsfahrsystem Das Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.
64
Gashebel Die Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.
64
Fernbedienung Die Fernbedienung auf ordnungsgemäße Funktion
überprüfen.
65
Motor-Quickstoppleine
(Handgelenk-Schlaufe) Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.
65
Schalter Funktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.
66
UF2C74G0.book Page 58 Monday, July 30, 2012 3:48 PM

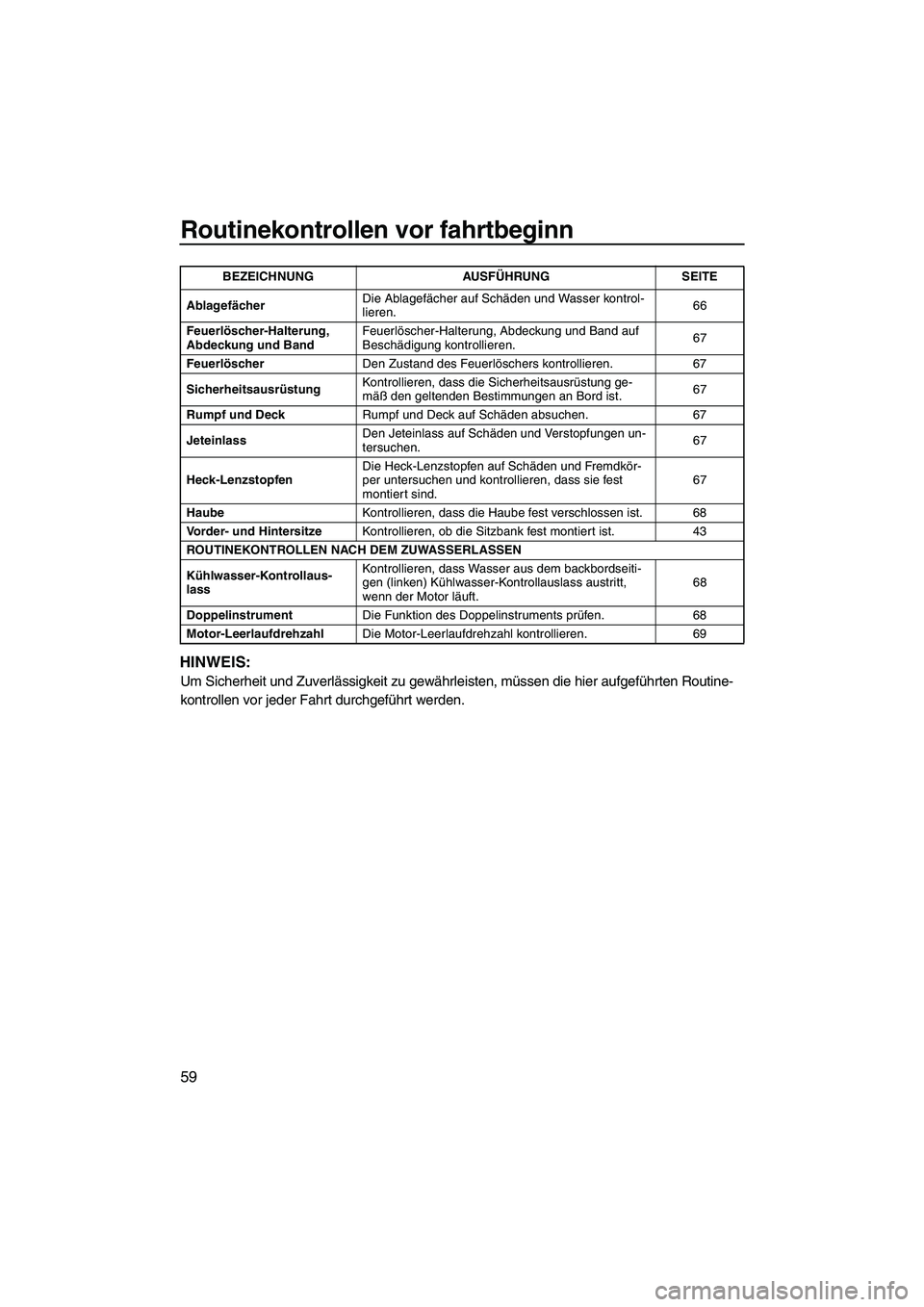

Routinekontrollen vor fahrtbeginn
59
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routine-
kontrollen vor jeder Fahrt durchgeführt werden.
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.
66
Feuerlöscher-Halterung,
Abdeckung und Band Feuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.
67
Feuerlöscher Den Zustand des Feuerlöschers kontrollieren. 67
Sicherheitsausrüstung Kontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
67
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 67
Jeteinlass Den Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.
67
Heck-Lenzstopfen Die Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind. 67
Haube Kontrollieren, dass die Haube fest verschlossen ist. 68
Vorder- und Hintersitze Kontrollieren, ob die Sitzbank fest montiert ist. 43
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lass Kontrollieren, dass Wasser aus dem backbordseiti-
gen (linken) Kühlwasser-Kontrollauslass austritt,
wenn der Motor läuft.
68
Doppelinstrument Die Funktion des Doppelinstruments prüfen. 68
Motor-Leerlaufdrehzahl Die Motor-Leerlaufdrehzahl kontrollieren. 69
BEZEICHNUNG AUSFÜHRUNG SEITE
UF2C74G0.book Page 59 Monday, July 30, 2012 3:48 PM

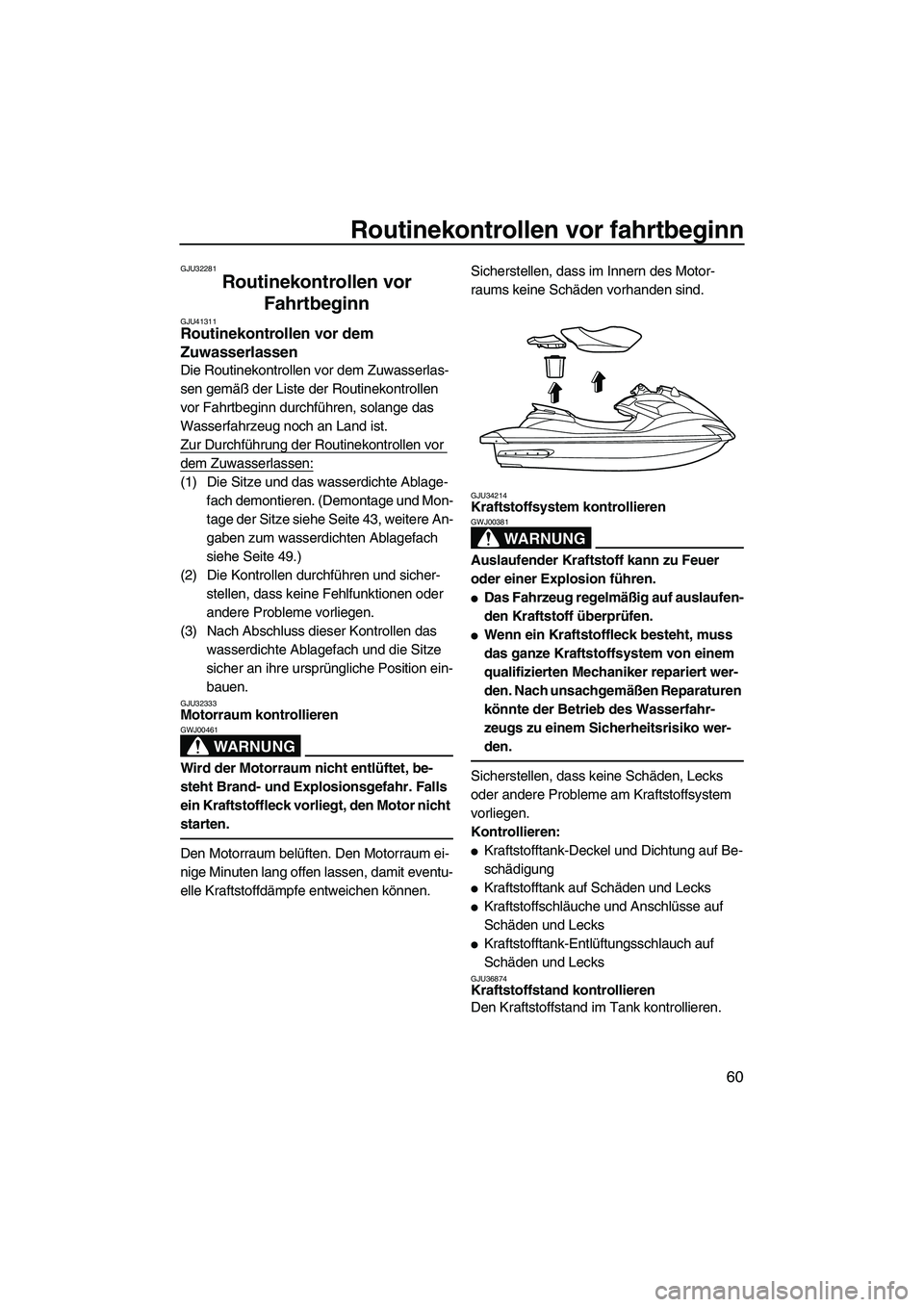

Routinekontrollen vor fahrtbeginn
60
GJU32281
Routinekontrollen vor Fahrtbeginn
GJU41311Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das wasserdichte Ablage-
fach demontieren. (Demontage und Mon-
tage der Sitze siehe Seite 43, weitere An-
gaben zum wasserdichten Ablagefach
siehe Seite 49.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das wasserdichte Ablagefach und die Sitze
sicher an ihre ursprüngliche Position ein-
bauen.
GJU32333Motorraum kontrollieren
WARNUNG
GWJ00461
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können. Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34214Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
●Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.
●Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
●Kraftstofftank-Deckel und Dichtung auf Be-
schädigung
●Kraftstofftank auf Schäden und Lecks
●Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
●Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36874Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.

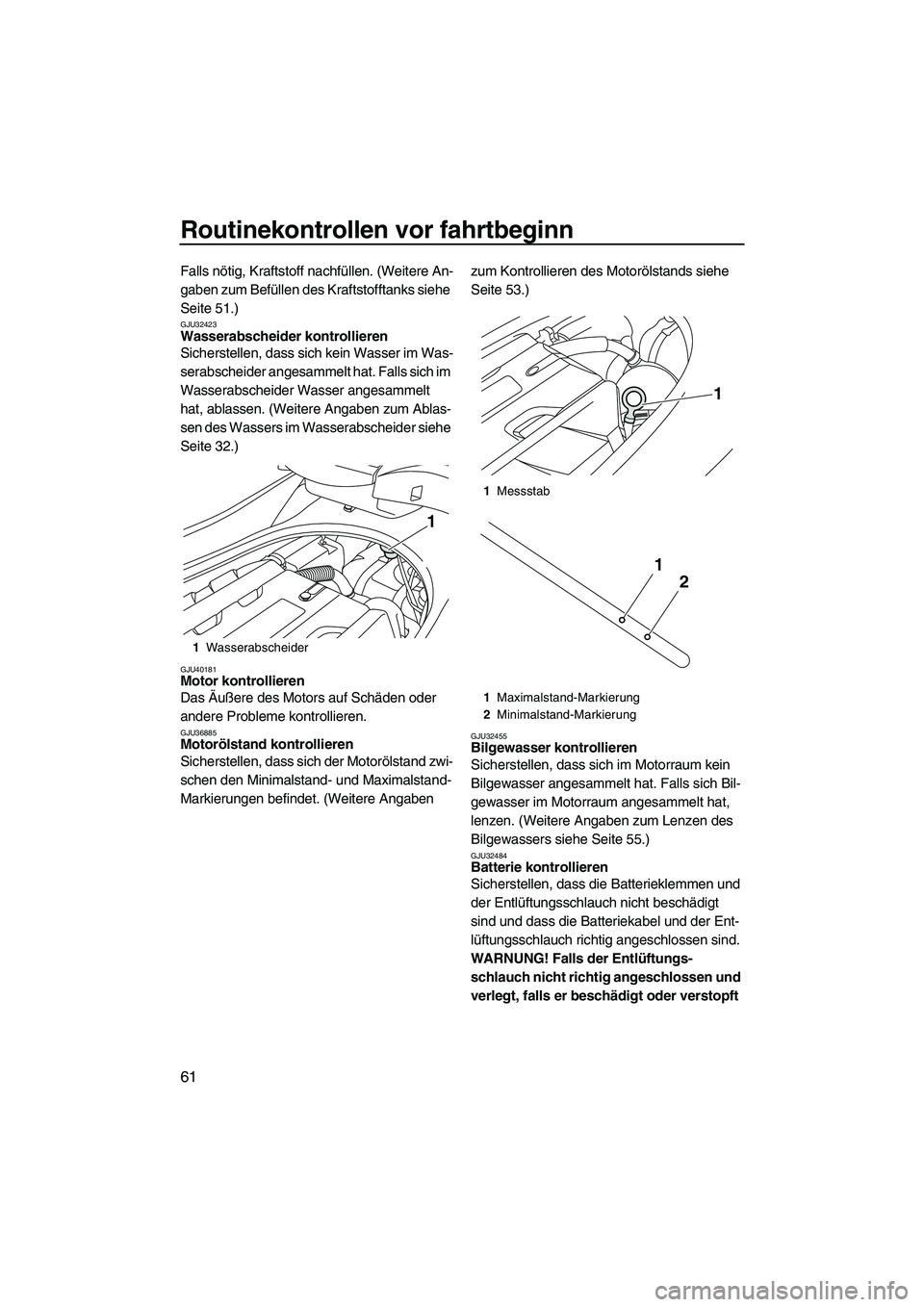

UF2C74G0.book Page 60 Monday, July 30, 2012 3:48 PM

Routinekontrollen vor fahrtbeginn
61
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 51.)
GJU32423Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich im
Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 32.)
GJU40181Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36885Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand zwi-
schen den Minimalstand- und Maximalstand-
Markierungen befindet. (Weitere Angaben zum Kontrollieren des Motorölstands siehe
Seite 53.)GJU32455Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 55.)
GJU32484Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungs- schlauch nicht richtig angeschlossen und
verlegt, falls er beschädigt oder verstopft
1 Wasserabscheider
1
1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1

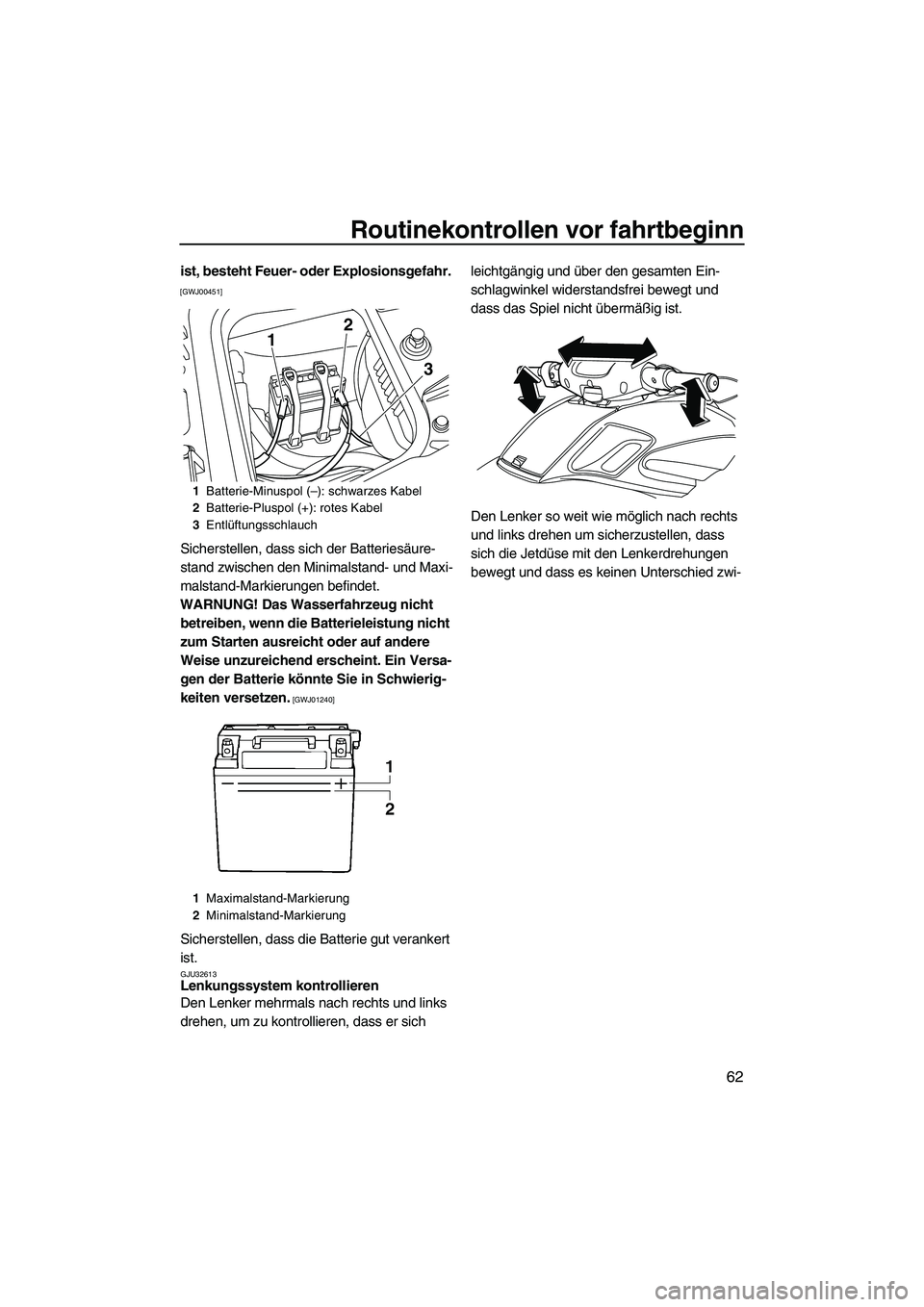

UF2C74G0.book Page 61 Monday, July 30, 2012 3:48 PM

Routinekontrollen vor fahrtbeginn
62
ist, besteht Feuer- oder Explosionsgefahr.
[GWJ00451]
Sicherstellen, dass sich der Batteriesäure-
stand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01240]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32613Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1
Batterie-Minuspol (–): schwarzes Kabel
2 Batterie-Pluspol (+): rotes Kabel
3 Entlüftungsschlauch
1 Maximalstand-Markierung
2 Minimalstand-Markierung
12
3

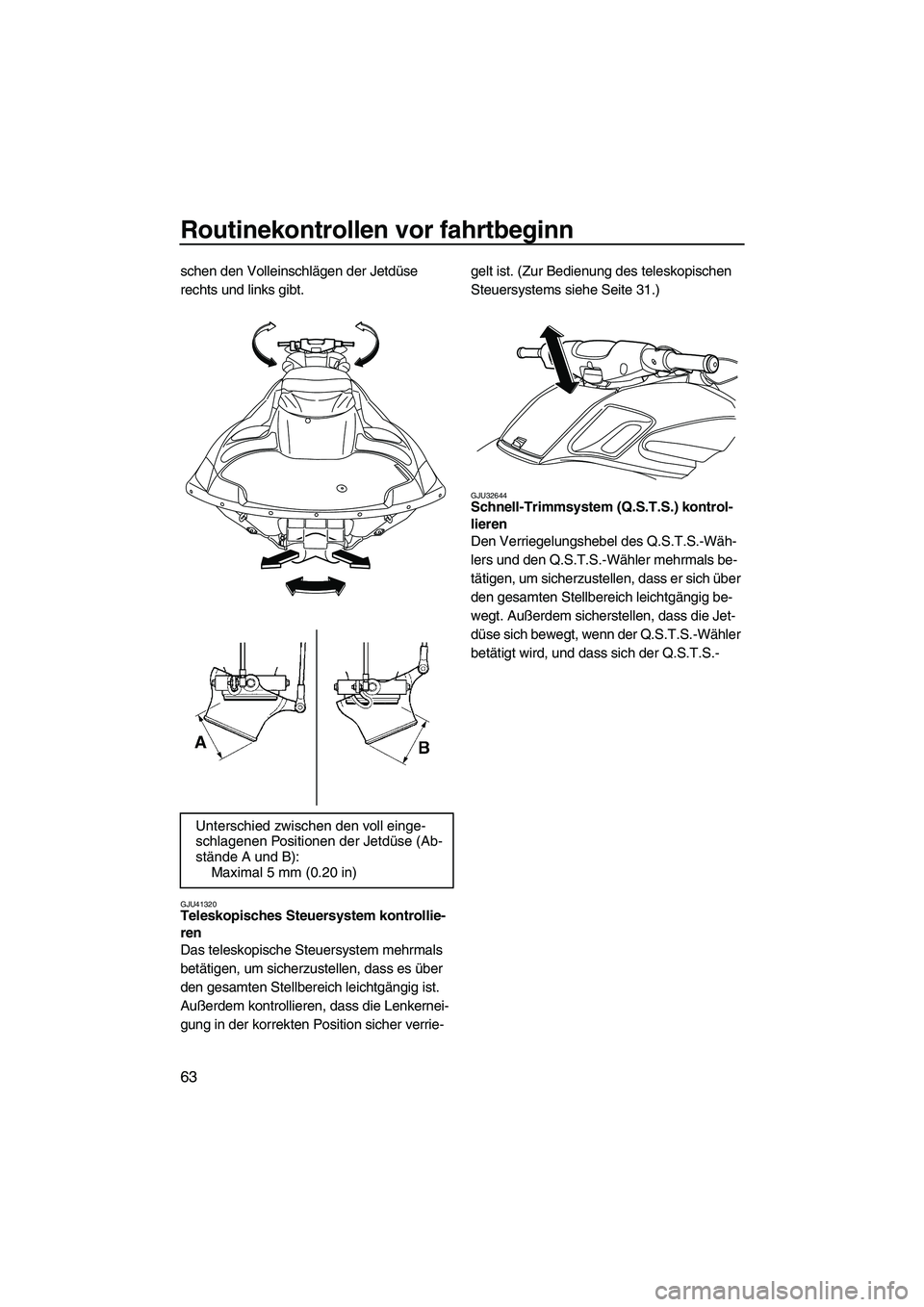

UF2C74G0.book Page 62 Monday, July 30, 2012 3:48 PM

Routinekontrollen vor fahrtbeginn
63
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU41320Teleskopisches Steuersystem kontrollie-
ren
Das teleskopische Steuersystem mehrmals
betätigen, um sicherzustellen, dass es über
den gesamten Stellbereich leichtgängig ist.
Außerdem kontrollieren, dass die Lenkernei-
gung in der korrekten Position sicher verrie-gelt ist. (Zur Bedienung des teleskopischen
Steuersystems siehe Seite 31.)
GJU32644Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B): Maximal 5 mm (0.20 in)
UF2C74G0.book Page 63 Monday, July 30, 2012 3:48 PM
