10-3
1
2
3
4
5
6
7
8
910
11

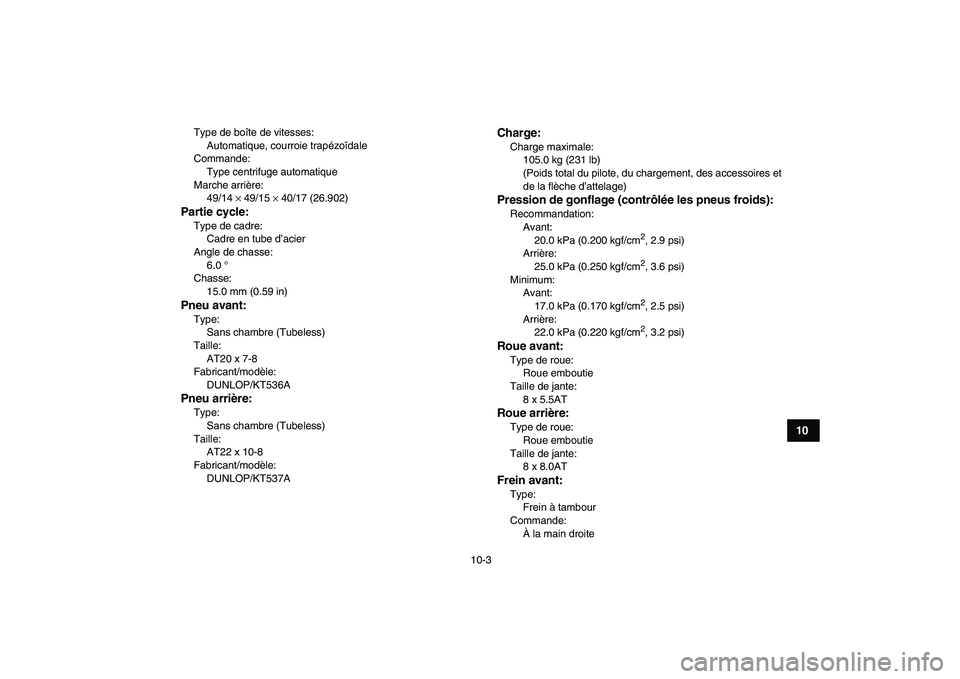

Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Marche arrière:
49/14
×
49/15
×
40/17 (26.902)
Partie cycle:
Type de cadre:
Cadre en tube d’acier
Angle de chasse:
6.0 °
Chasse:
15.0 mm (0.59 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
AT20 x 7-8
Fabricant/modèle:
DUNLOP/KT536A
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
AT22 x 10-8
Fabricant/modèle:
DUNLOP/KT537A
Charge:
Charge maximale:
105.0 kg (231 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):
Recommandation:
Avant:
20.0 kPa (0.200 kgf/cm
2

, 2.9 psi)
Arrière:
25.0 kPa (0.250 kgf/cm
2

, 3.6 psi)
Minimum:
Avant:
17.0 kPa (0.170 kgf/cm
2

, 2.5 psi)
Arrière:
22.0 kPa (0.220 kgf/cm
2

, 3.2 psi)
Roue avant:
Type de roue:
Roue emboutie
Taille de jante:
8 x 5.5AT
Roue arrière:
Type de roue:
Roue emboutie
Taille de jante:
8 x 8.0AT
Frein avant:
Type:
Frein à tambour
Commande:
À la main droite

10-4
1
2
3
4
5
6
7
8
910
11

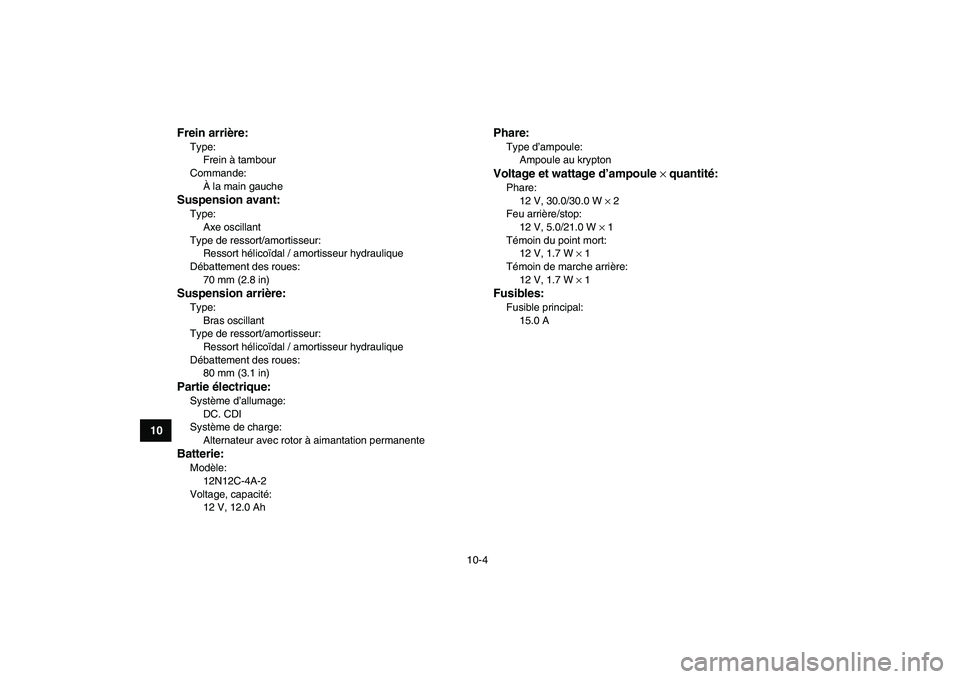

Frein arrière:

Type:
Frein à tambour
Commande:
À la main gauche
Suspension avant:
Type:
Axe oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
70 mm (2.8 in)
Suspension arrière:
Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
80 mm (3.1 in)
Partie électrique:
Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
Batterie:
Modèle:
12N12C-4A-2
Voltage, capacité:
12 V, 12.0 Ah
Phare:
Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 30.0/30.0 W
×
2
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1
Témoin du point mort:
12 V, 1.7 W
×
1
Témoin de marche arrière:
12 V, 1.7 W
×
1

Fusibles:
Fusible principal:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

FBU26000

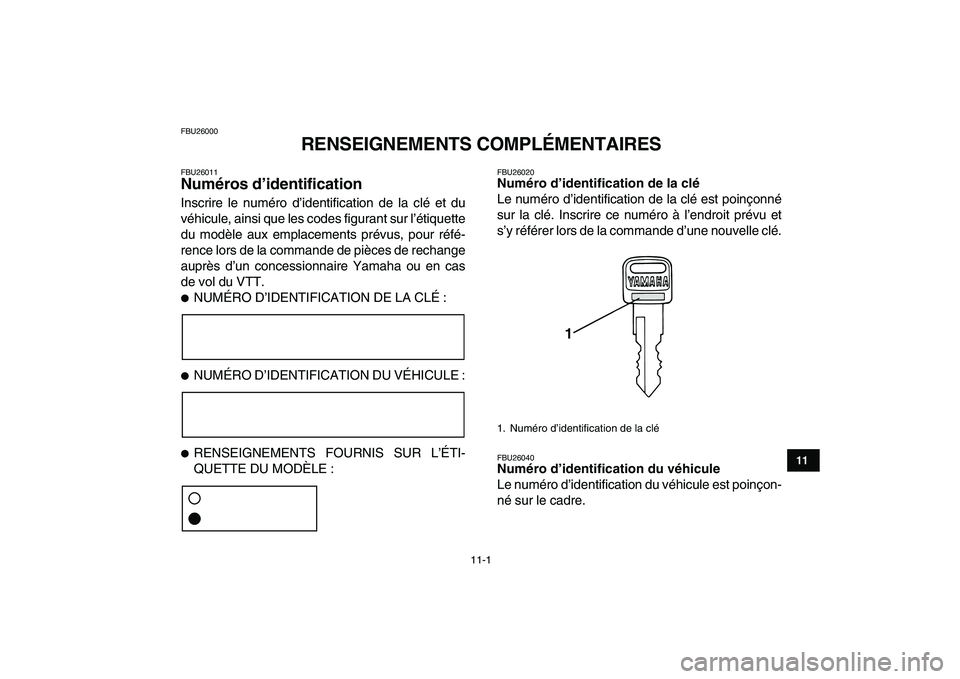

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011
Numéros d’identification
Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.

NUMÉRO D’IDENTIFICATION DE LA CLÉ :

NUMÉRO D’IDENTIFICATION DU VÉHICULE :

RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020
Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une nouvelle clé.
FBU26040
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poinçon-
né sur le cadre.
1. Numéro d’identification de la clé
1

11-2
1
2
3
4
5
6
7
8
9
1011

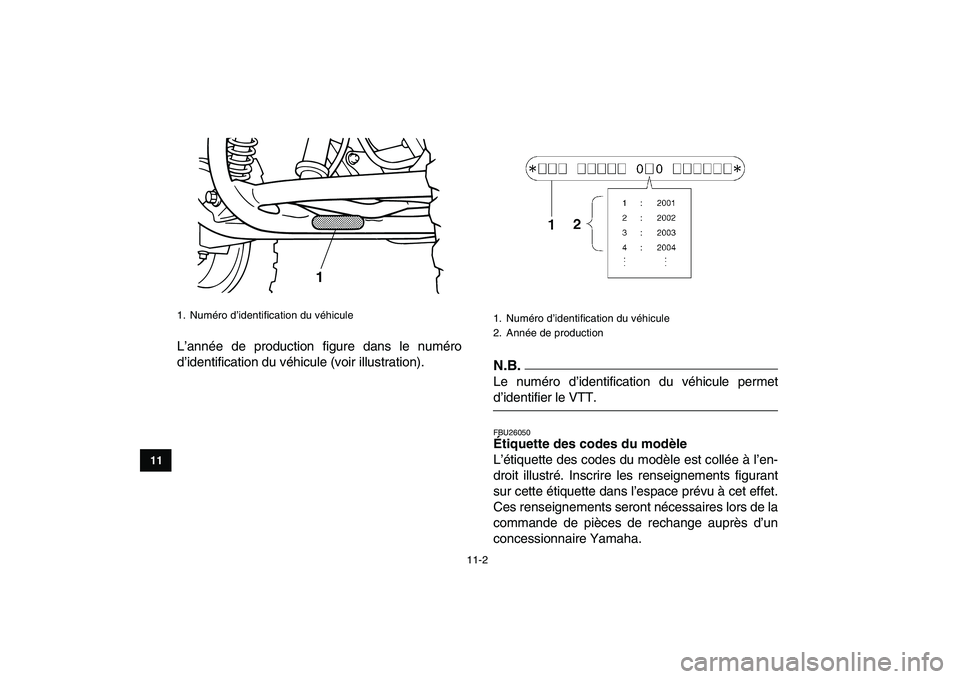

L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).N.B.
Le numéro d’identification du véhicule permet
d’identifier le VTT.
FBU26050
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1

1. Numéro d’identification du véhicule
2. Année de production

11-3
1
2
3
4
5
6
7
8
910
11

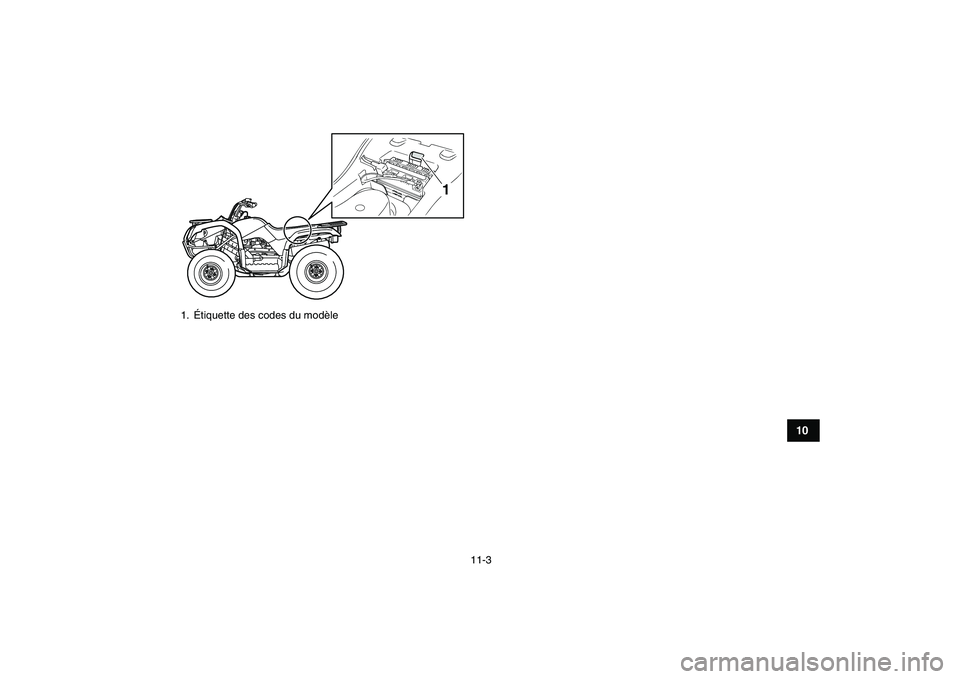

1. Étiquette des codes du modèle
1

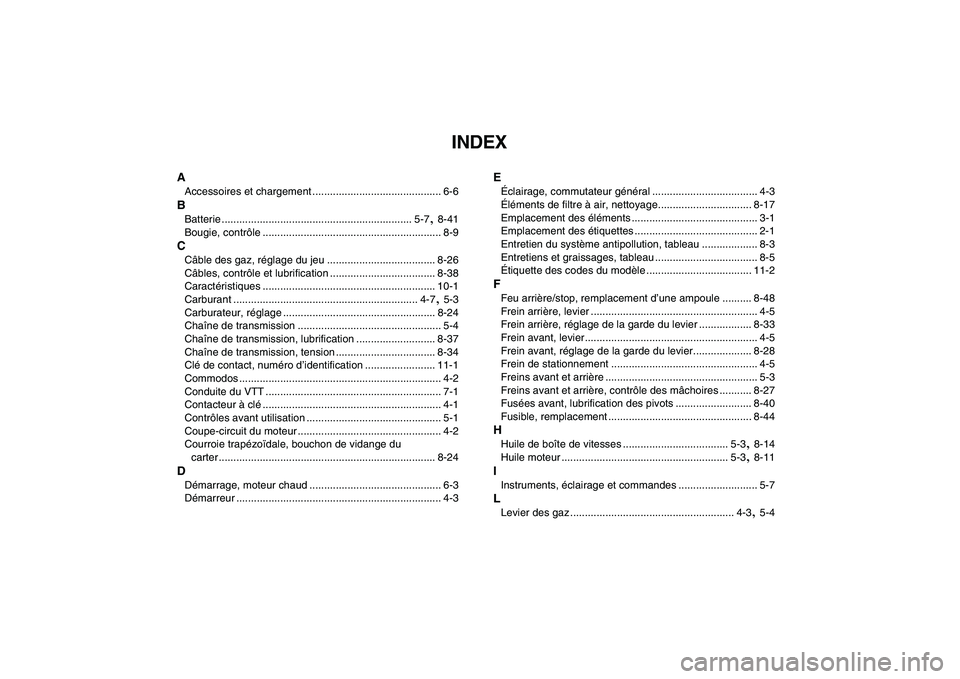

INDEX
A
Accessoires et chargement ............................................ 6-6
B
Batterie ................................................................. 5-7
,
8-41
Bougie, contrôle ............................................................. 8-9
C
Câble des gaz, réglage du jeu ..................................... 8-26
Câbles, contrôle et lubrification .................................... 8-38
Caractéristiques ........................................................... 10-1
Carburant ............................................................... 4-7
,
5-3
Carburateur, réglage .................................................... 8-24
Chaîne de transmission ................................................. 5-4
Chaîne de transmission, lubrification ........................... 8-37
Chaîne de transmission, tension .................................. 8-34
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé............................................................. 4-1
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-2
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-24
D
Démarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3
E
Éclairage, commutateur général .................................... 4-3
Éléments de filtre à air, nettoyage................................ 8-17
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop, remplacement d’une ampoule .......... 8-48
Frein arrière, levier ......................................................... 4-5
Frein arrière, réglage de la garde du levier .................. 8-33
Frein avant, levier........................................................... 4-5
Frein avant, réglage de la garde du levier.................... 8-28
Frein de stationnement .................................................. 4-5
Freins avant et arrière .................................................... 5-3
Freins avant et arrière, contrôle des mâchoires ........... 8-27
Fusées avant, lubrification des pivots .......................... 8-40
Fusible, remplacement ................................................. 8-44
H
Huile de boîte de vitesses .................................... 5-3
,
8-14
Huile moteur ......................................................... 5-3
,
8-11
I
Instruments, éclairage et commandes ........................... 5-7
L
Levier des gaz ........................................................ 4-3
,
5-4

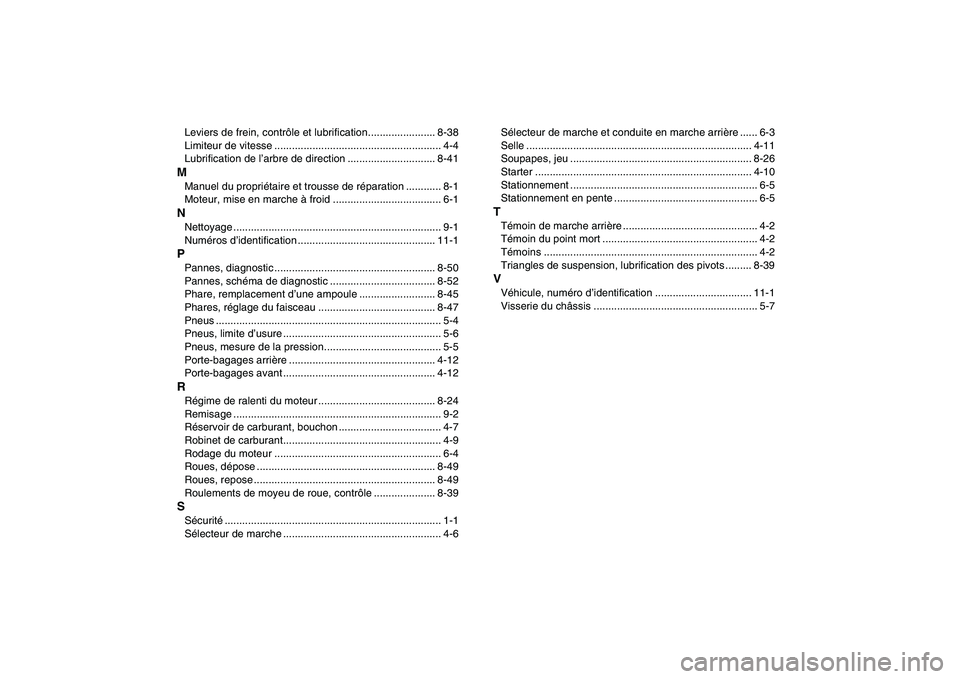

Leviers de frein, contrôle et lubrification....................... 8-38
Limiteur de vitesse ......................................................... 4-4
Lubrification de l’arbre de direction .............................. 8-41
M
Manuel du propriétaire et trousse de réparation ............ 8-1
Moteur, mise en marche à froid ..................................... 6-1
N
Nettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1
P
Pannes, diagnostic ....................................................... 8-50
Pannes, schéma de diagnostic .................................... 8-52
Phare, remplacement d’une ampoule .......................... 8-45
Phares, réglage du faisceau ........................................ 8-47
Pneus ............................................................................. 5-4
Pneus, limite d’usure ...................................................... 5-6
Pneus, mesure de la pression........................................ 5-5
Porte-bagages arrière .................................................. 4-12
Porte-bagages avant .................................................... 4-12
R
Régime de ralenti du moteur ........................................ 8-24
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-7
Robinet de carburant...................................................... 4-9
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-49
Roues, repose .............................................................. 8-49
Roulements de moyeu de roue, contrôle ..................... 8-39
S
Sécurité.......................................................................... 1-1
Sélecteur de marche ...................................................... 4-6Sélecteur de marche et conduite en marche arrière ...... 6-3
Selle ............................................................................. 4-11
Soupapes, jeu .............................................................. 8-26
Starter .......................................................................... 4-10
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5
T
Témoin de marche arrière .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Triangles de suspension, lubrification des pivots ......... 8-39
V
Véhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7

2008.03-0.8x2 !
