YAMAHA JOG50R 2015 Manuale duso (in Italian)

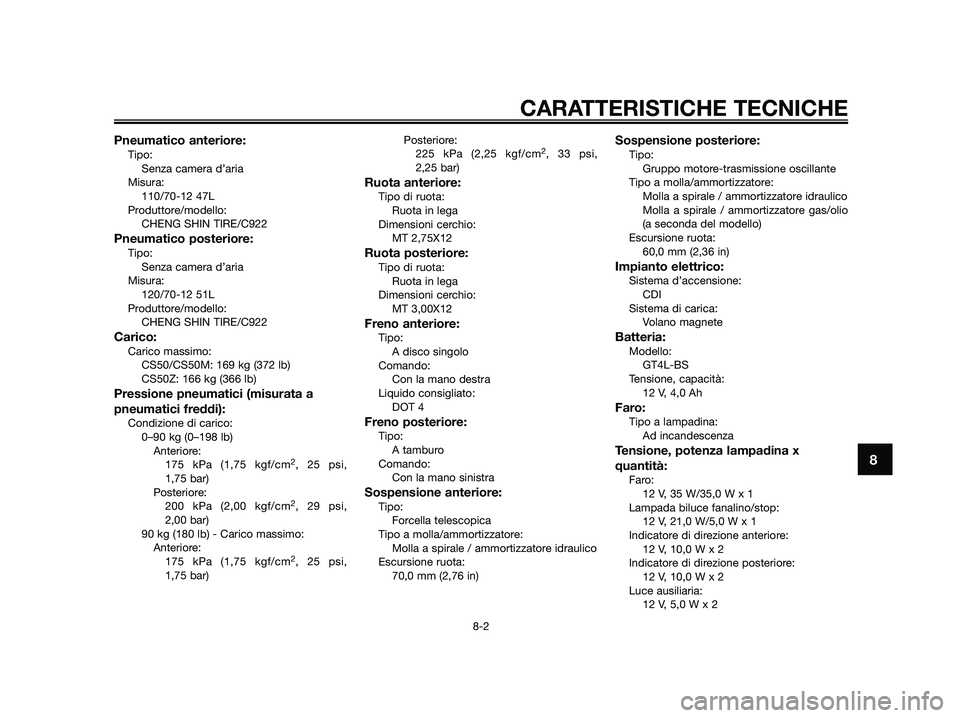

Pneumatico anteriore:Tipo:
Senza camera d’aria
Misura:
110/70-12 47L
Produttore/modello:
CHENG SHIN TIRE/C922
Pneumatico posteriore:Tipo:
Senza camera d’aria
Misura:
120/70-12 51L
Produttore/modello:
CHENG SHIN TIRE/C922
Carico:Carico massimo:
CS50/CS50M: 169 kg (372 lb)
CS50Z: 166 kg (366 lb)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)
Posteriore:
200 kPa (2,00 kgf/cm
2, 29 psi,
2,00 bar)
90 kg (180 lb) - Carico massimo:
Anteriore:
175 kPa (1,75 kgf/cm
2, 25 psi,
1,75 bar)Posteriore:
225 kPa (2,25 kgf/cm
2, 33 psi,
2,25 bar)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
MT 2,75X12
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
MT 3,00X12
Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:Tipo:
A tamburo
Comando:
Con la mano sinistra
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
70,0 mm (2,76 in)
Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Molla a spirale / ammortizzatore gas/olio
(a seconda del modello)
Escursione ruota:
60,0 mm (2,36 in)
Impianto elettrico:Sistema d’accensione:
CDI
Sistema di carica:
Volano magnete
Batteria:Modello:
GT4L-BS
Tensione, capacità:
12 V, 4,0 Ah
Faro:Tipo a lampadina:
Ad incandescenza
Tensione, potenza lampadina x
quantità:
Faro:
12 V, 35 W/35,0 W x 1
Lampada biluce fanalino/stop:
12 V, 21,0 W/5,0 W x 1
Indicatore di direzione anteriore:
12 V, 10,0 W x 2
Indicatore di direzione posteriore:
12 V, 10,0 W x 2
Luce ausiliaria:
12 V, 5,0 W x 2
CARATTERISTICHE TECNICHE
8-2
8

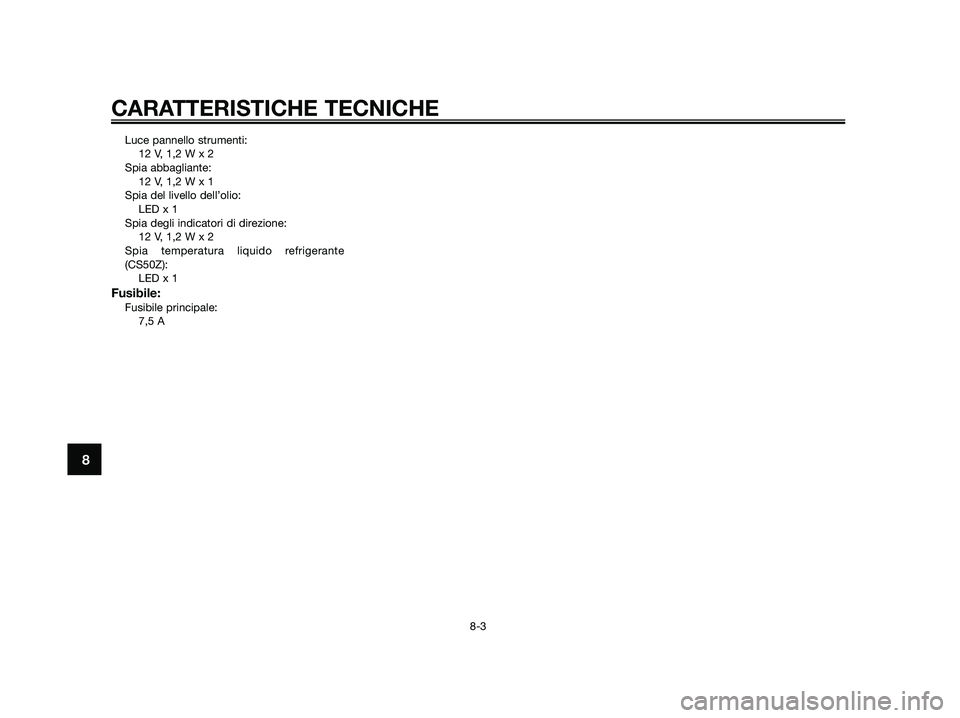

Luce pannello strumenti:
12 V, 1,2 W x 2
Spia abbagliante:
12 V, 1,2 W x 1
Spia del livello dell’olio:
LED x 1
Spia degli indicatori di direzione:
12 V, 1,2 W x 2
Spia temperatura liquido refrigerante
(CS50Z):
LED x 1
Fusibile:Fusibile principale:
7,5 A
CARATTERISTICHE TECNICHE
8-3
8

HAU26351

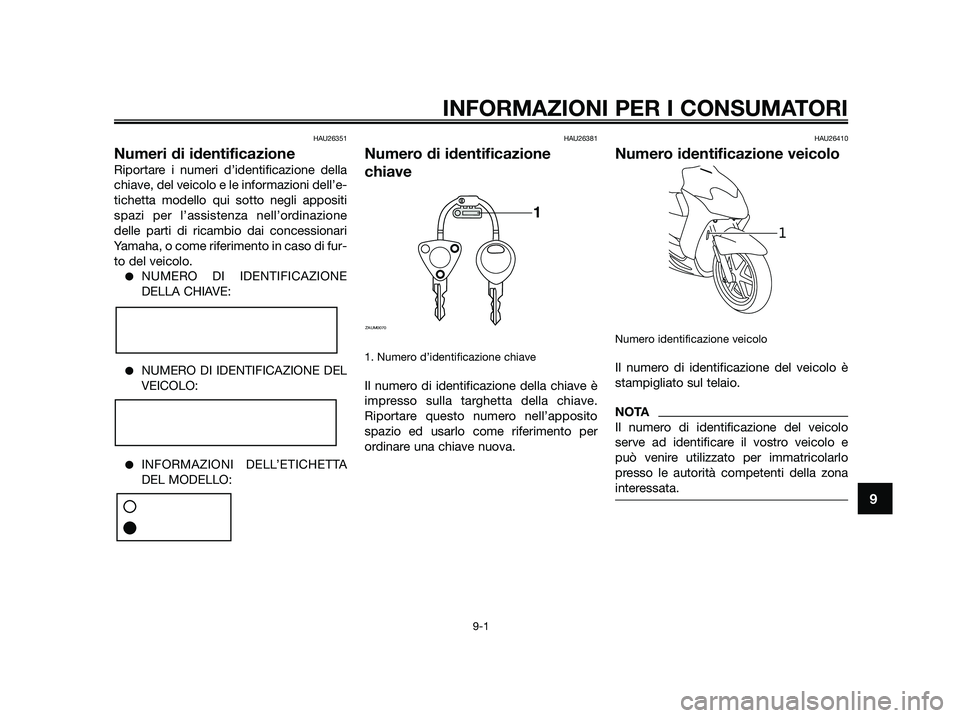

Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’e-
tichetta modello qui sotto negli appositi
spazi per l’assistenza nell’ordinazione
delle parti di ricambio dai concessionari
Yamaha, o come riferimento in caso di fur-
to del veicolo.
●NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
●NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
●INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU26381
Numero di identificazione
chiave
1. Numero d’identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave.
Riportare questo numero nell’apposito
spazio ed usarlo come riferimento per
ordinare una chiave nuova.
HAU26410
Numero identificazione veicolo
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo
serve ad identificare il vostro veicolo e
può venire utilizzato per immatricolarlo
presso le autorità competenti della zona
interessata.
1
1
ZAUM0070
INFORMAZIONI PER I CONSUMATORI
9-1
9

HAU26490

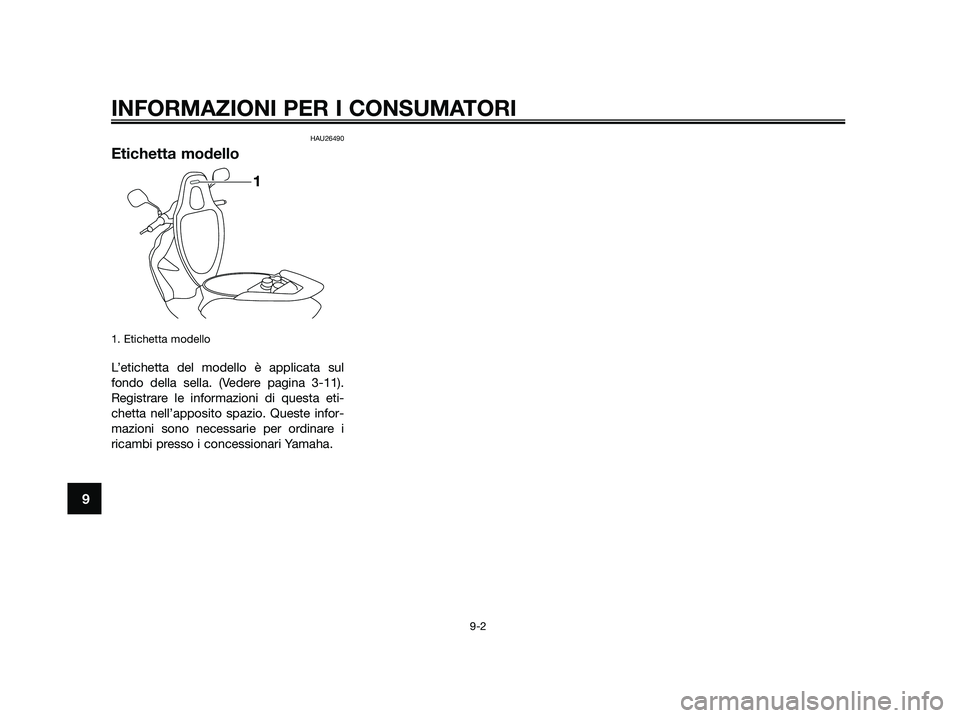

Etichetta modello
1. Etichetta modello
L’etichetta del modello è applicata sul
fondo della sella. (Vedere pagina 3-11).
Registrare le informazioni di questa eti-
chetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1
INFORMAZIONI PER I CONSUMATORI
9-2
9

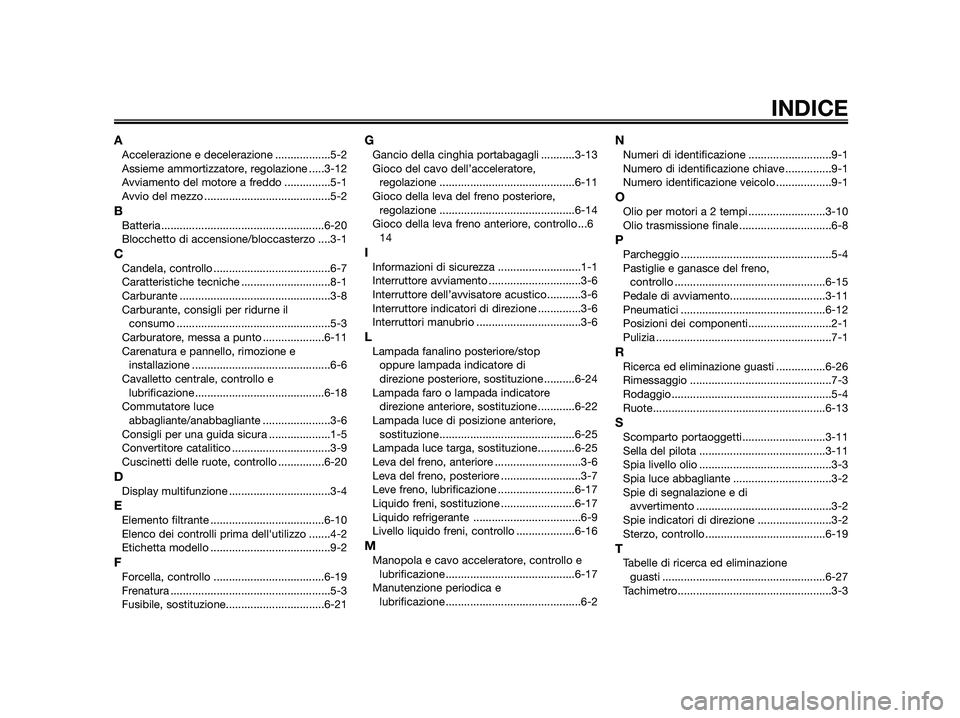

AAccelerazione e decelerazione ..................5-2
Assieme ammortizzatore, regolazione .....3-12
Avviamento del motore a freddo ...............5-1
Avvio del mezzo .........................................5-2
BBatteria .....................................................6-20
Blocchetto di accensione/bloccasterzo ....3-1
CCandela, controllo ......................................6-7
Caratteristiche tecniche .............................8-1
Carburante .................................................3-8
Carburante, consigli per ridurne il
consumo ..................................................5-3
Carburatore, messa a punto ....................6-11
Carenatura e pannello, rimozione e
installazione .............................................6-6
Cavalletto centrale, controllo e
lubrificazione ..........................................6-18
Commutatore luce
abbagliante/anabbagliante ......................3-6
Consigli per una guida sicura ....................1-5
Convertitore catalitico ................................3-9
Cuscinetti delle ruote, controllo ...............6-20
DDisplay multifunzione .................................3-4
EElemento filtrante .....................................6-10
Elenco dei controlli prima dell'utilizzo .......4-2
Etichetta modello .......................................9-2
FForcella, controllo ....................................6-19
Frenatura ....................................................5-3
Fusibile, sostituzione................................6-21
GGancio della cinghia portabagagli ...........3-13
Gioco del cavo dell’acceleratore,
regolazione ............................................6-11
Gioco della leva del freno posteriore,
regolazione ............................................6-14
Gioco della leva freno anteriore, controllo ...6
14
IInformazioni di sicurezza ...........................1-1
Interruttore avviamento ..............................3-6
Interruttore dell’avvisatore acustico...........3-6
Interruttore indicatori di direzione ..............3-6
Interruttori manubrio ..................................3-6
LLampada fanalino posteriore/stop
oppure lampada indicatore di
direzione posteriore, sostituzione ..........6-24
Lampada faro o lampada indicatore
direzione anteriore, sostituzione ............6-22
Lampada luce di posizione anteriore,
sostituzione............................................6-25
Lampada luce targa, sostituzione ............6-25
Leva del freno, anteriore ............................3-6
Leva del freno, posteriore ..........................3-7
Leve freno, lubrificazione .........................6-17
Liquido freni, sostituzione ........................6-17
Liquido refrigerante ...................................6-9
Livello liquido freni, controllo ...................6-16
MManopola e cavo acceleratore, controllo e
lubrificazione ..........................................6-17
Manutenzione periodica e
lubrificazione ............................................6-2
NNumeri di identificazione ...........................9-1
Numero di identificazione chiave ...............9-1
Numero identificazione veicolo ..................9-1
O
Olio per motori a 2 tempi .........................3-10
Olio trasmissione finale ..............................6-8
PParcheggio .................................................5-4
Pastiglie e ganasce del freno,
controllo .................................................6-15
Pedale di avviamento...............................3-11
Pneumatici ...............................................6-12
Posizioni dei componenti...........................2-1
Pulizia .........................................................7-1
R
Ricerca ed eliminazione guasti ................6-26
Rimessaggio ..............................................7-3
Rodaggio....................................................5-4
Ruote........................................................6-13
SScomparto portaoggetti...........................3-11
Sella del pilota .........................................3-11
Spia livello olio ...........................................3-3
Spia luce abbagliante ................................3-2
Spie di segnalazione e di
avvertimento ............................................3-2
Spie indicatori di direzione ........................3-2
Sterzo, controllo .......................................6-19
TTabelle di ricerca ed eliminazione
guasti .....................................................6-27
Tachimetro..................................................3-3
INDICE

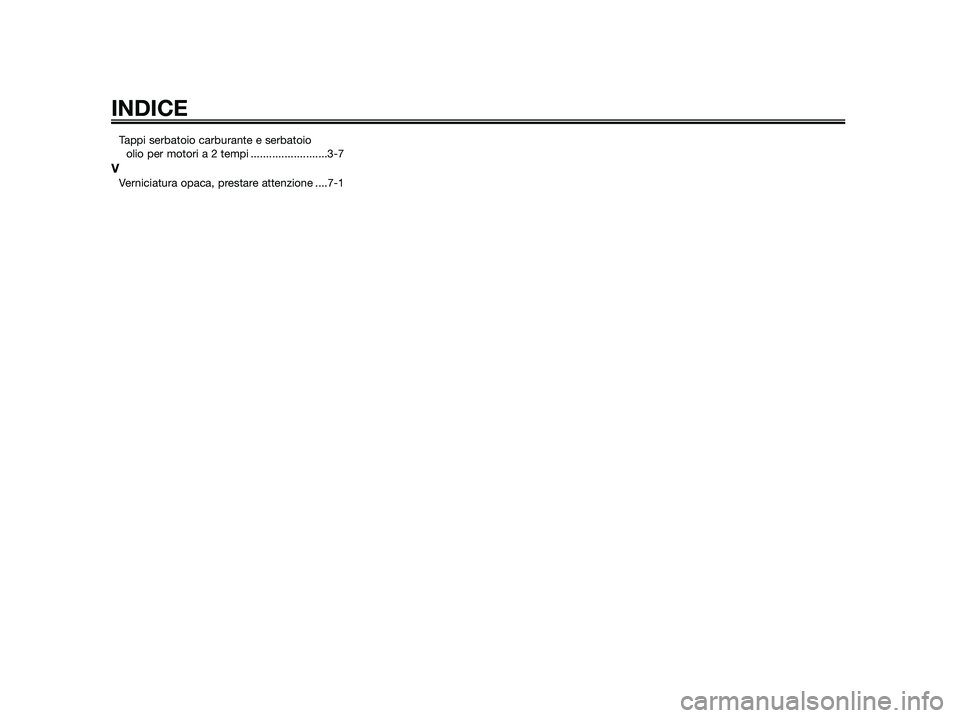

Tappi serbatoio carburante e serbatoio
olio per motori a 2 tempi .........................3-7
VVerniciatura opaca, prestare attenzione ....7-1
INDICE

MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
Société Anonyme au capital de 45 000 000 e
R.C St-Quentin B 329 035 422
PRINTED IN FRANCE
2012-03 (H)
