YAMAHA KODIAK 450 2018 Notices Demploi (in French)

8-18
8
5. Reposer le cache.
Pour YFM45KPXJ / YFM45KPAJ /
YFM45KPHJ : Reposer la protection du
phare monté sur le guidon.
 Pour YFM45KDXJ / YFM45KDHJ : Repo-
ser le cache du guidon.
6. Reposer les caches.
FBU23214Contrôle de la bougieLa bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie 1. Retirer le capuchon de bougie. 2. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.
Couples de serrage :
Vis de porte-bagages (haut) :34 N·m (3.4 kgf·m, 25 lb·ft)
Vis de porte-bagages (sous les garde-
boue) : 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Capuchon de bougie
1
UBB560F0.book Page 18 Thursday, March 9, 2017 9:07 AM

8-19
8Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine autour de l’électrode est d’une couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un VTT utilisé dans des conditions
normales.
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce
genre de problèmes. Il est préférable de confier le
VTT à un concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la pré-sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop im-
portants, il convient de remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.

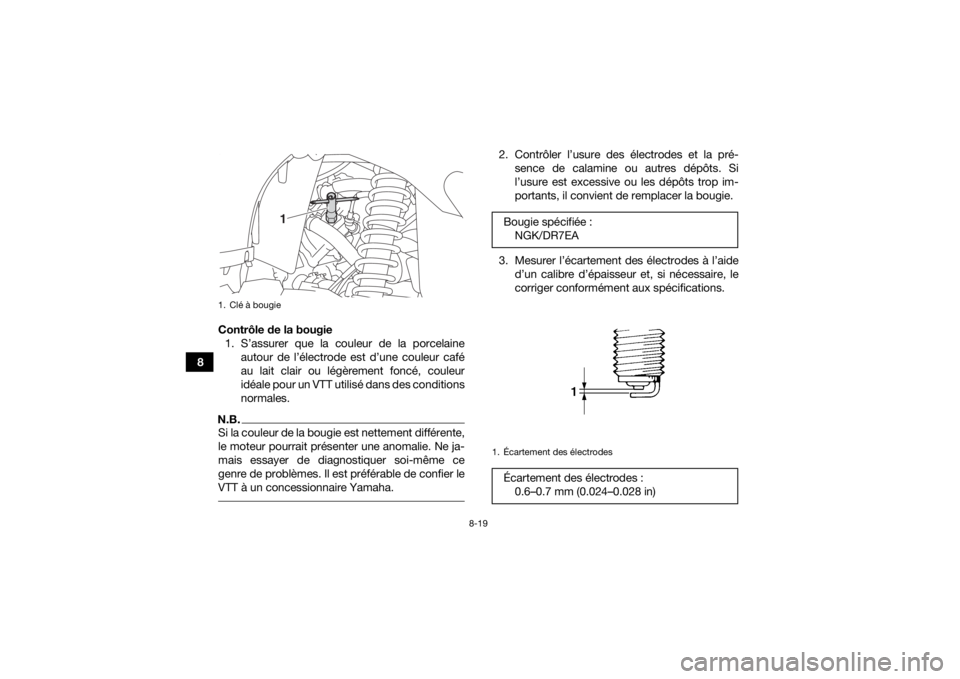

1. Clé à bougie
1
Bougie spécifiée :NGK/DR7EA1. Écartement des électrodesÉcartement des électrodes :0.6–0.7 mm (0.024–0.028 in)
UBB560F0.book Page 19 Thursday, March 9, 2017 9:07 AM

8-20
8
Mise en place de la bougie
1. Nettoyer la surface du joint de la bougie et son plan de joint, puis nettoyer soigneuse-
ment les filets de bougie.
2. Mettre la bougie en place à l’aide de la clé à bougie, puis la serrer au couple spécifié.
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place de la bougie, une bonne
approximation consiste à serrer de 1/4–1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible. 3. Remettre le capuchon de bougie en place.
FBU30243Huile moteur et cart ouche du filtre à
huileIl faut vérifier le niveau d’huile moteur avant cha-
que départ. En outre, changer l’huile et remplacer
la cartouche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le motoquad sur un plan horizontal.
2. Déposer le cache E. (Voir page 8-10.)
3. Contrôler le niveau d’huile le moteur étant à froid.N.B.Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,
afin d’obtenir un relevé correct. 4. Retirer le bouchon de remplissage d’huilemoteur, puis essuyer la jauge avec un chiffon
propre.
Couple de serrage :
Bougie :18 N·m (1.8 kgf·m, 13 lb·ft)
UBB560F0.book Page 20 Thursday, March 9, 2017 9:07 AM

8-21
85. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.
N.B.Le niveau d’huile moteur doit se situer entre l’ex-
trémité de la jauge d’huile et le repère de niveau
maximum.
6. Si le niveau d’huile moteur ne se situe pas en-tre l’extrémité de la jauge d’huile et le repère
de niveau maximum, ajouter de l’huile moteur
du type recommandé jusqu’au niveau spéci-
fié. ATTENTION : Bien s’assurer que le ni-
veau d’huile moteur est correct, sous
peine de risquer d’endommager le moteur.
[FCB00852]
7. Contrôler l’état du joint torique du bouchon de remplissage et le remplacer s’il est abîmé.

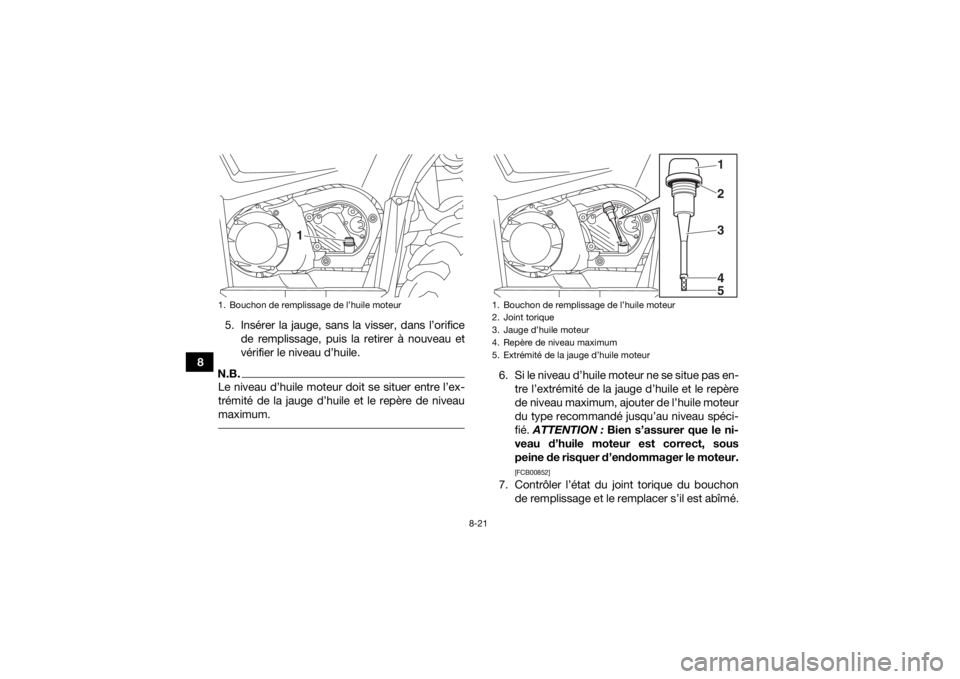

1. Bouchon de remplissage de l’huile moteur
1
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
3. Jauge d’huile moteur
4. Repère de niveau maximum
5. Extrémité de la jauge d’huile moteur
12345
UBB560F0.book Page 21 Thursday, March 9, 2017 9:07 AM

8-22
8
8. Reposer le bouchon de remplissage d’huile
moteur et le cache.
Changement de l’huile moteur (avec remplace-
ment de la cartouche du filtre à huile) 1. Dresser le motoquad sur un plan horizontal.
2. Déposer le cache E. (Voir page 8-10.)
3. Mettre le moteur en marche et le faire chauf- fer pendant quelques minutes, puis le couper.
4. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
5. Retirer le bouchon de remplissage d’huile moteur, puis retirer la vis de vidange d’huile et
son joint afin de vidanger l’huile du carter mo-
teur.
N.B.Sauter les étapes 6–10 si l’on ne procède pas au
remplacement de la cartouche du filtre à huile. 6. Déposer les caches C et D. (Voir page 8-10.)
7. Déposer la cartouche du filtre à huile à l’aided’une clé pour filtre à huile.1. Vis de vidange de l’huile moteur
2. Joint
12
UBB560F0.book Page 22 Thursday, March 9, 2017 9:07 AM

8-23
8
N.B.Des clés pour filtre à huile sont disponibles chez
les concessionnaires Yamaha. 8. Enduire le joint torique de la cartouche dufiltre à huile neuve d’une fine couche d’huile
moteur.N.B.S’assurer que le joint torique est bien logé dans
son siège.
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
11
1. Joint torique
UBB560F0.book Page 23 Thursday, March 9, 2017 9:07 AM

8-24
8
9. Mettre la cartouche du filtre à huile neuve en
place à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.
10. Reposer les caches D et C.
11. Monter la vis de vidange de l’huile moteur et son joint neuf, puis serrer la vis au couple de
serrage spécifié. 12. Remplir de la quantité spécifiée d’huile mo-
teur recommandée.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.

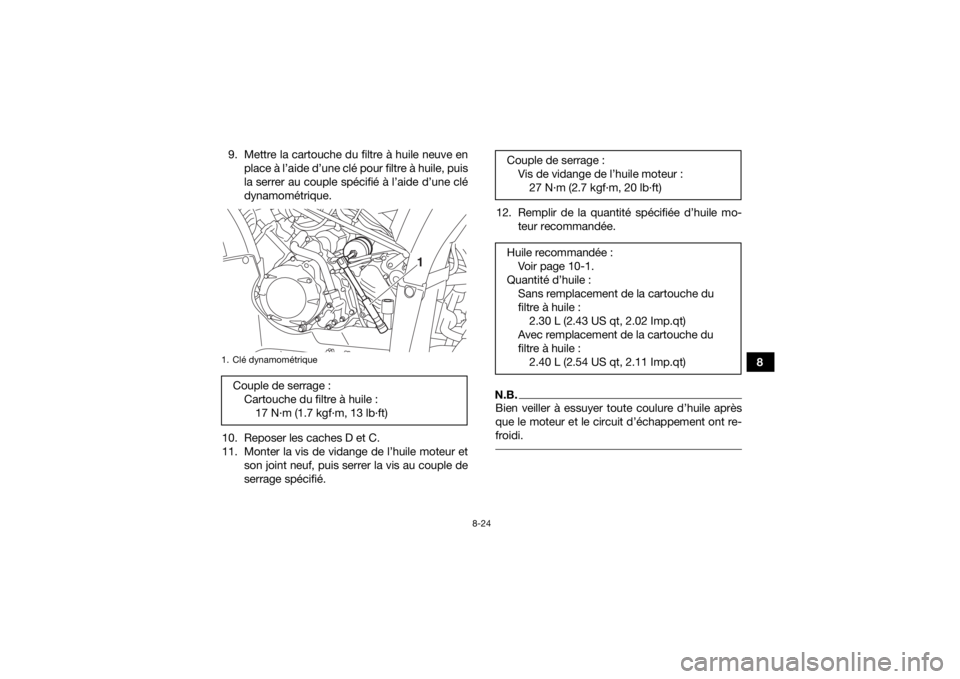

1. Clé dynamométriqueCouple de serrage :Cartouche du filtre à huile :17 N·m (1.7 kgf·m, 13 lb·ft)
1
Couple de serrage : Vis de vidange de l’huile moteur :27 N·m (2.7 kgf·m, 20 lb·ft)
Huile recommandée : Vo i r p ag e 1 0 - 1 .
Quantité d’huile : Sans remplacement de la cartouche du
filtre à huile :2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile : 2.40 L (2.54 US qt, 2.11 Imp.qt)
UBB560F0.book Page 24 Thursday, March 9, 2017 9:07 AM

8-25
8
ATTENTIONFCB00301Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
 S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur. 13. Vérifier que le joint torique du bouchon de
remplissage de l’huile moteur n’est pas en-
dommagé, puis reposer le bouchon de rem-
plissage.
14. Mettre le moteur en marche et contrôler pen- dant quelques minutes s’il y a présence de
fuites d’huile en laissant tourner le moteur au
ralenti. Si une fuite d’huile est détectée, cou-
per immédiatement le moteur et en recher-
cher la cause.
15. Couper le moteur, attendre au moins dix mi- nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire. 16. Reposer le cache E.
FBU28566Huile de transmission finaleIl faut s’assurer avant chaque départ qu’il n’y a
pas de fuite d’huile au niveau du carter de couple
conique arrière. Si une fuite est détectée, faire vé-
rifier le VTT par un concessionnaire Yamaha. Il faut
en outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple co-
nique arrière
1. Dresser le motoquad sur un plan horizontal.
2. Retirer le bouchon de remplissage de l’huile du couple conique arrière et son joint, puis
vérifier le niveau d’huile dans le carter de cou-
ple conique. L’huile doit arriver jusqu’au bord
de l’orifice de remplissage.
UBB560F0.book Page 25 Thursday, March 9, 2017 9:07 AM

8-26
8
3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié. Changement de l’huile de couple conique ar-
rière
1. Dresser le motoquad sur un plan horizontal.
2. Déposer le protège-carter de couple conique après avoir retiré les vis.
3. Placer un bac à vidange sous le carter de couple conique arrière afin d’y recueillir l’huile
usagée.

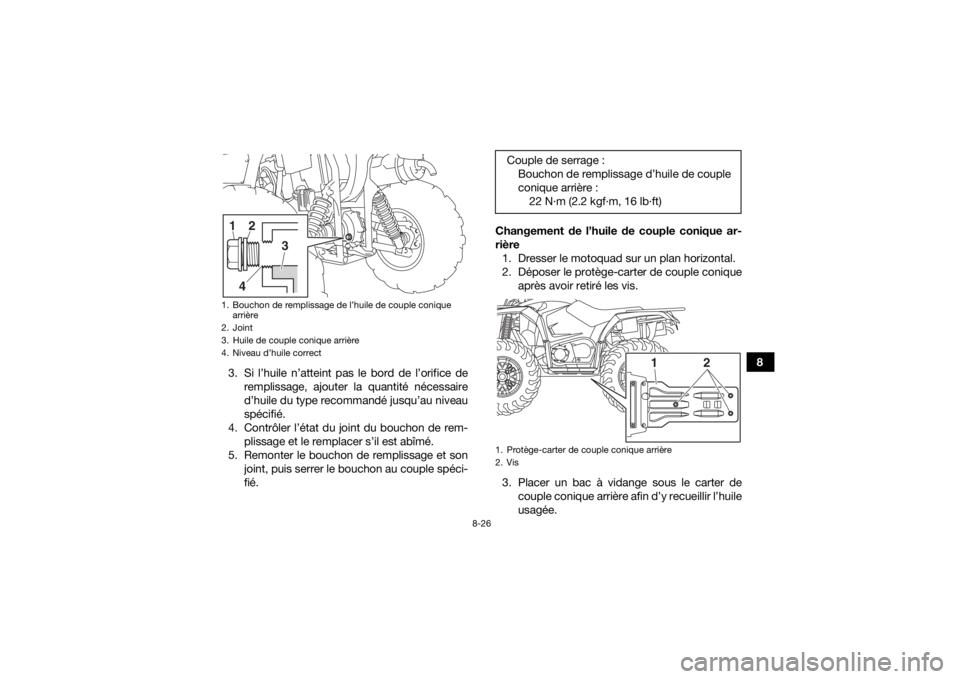

1. Bouchon de remplissage de l’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correct1
2
3
4
Couple de serrage : Bouchon de remplissage d’huile de couple
conique arrière :22 N·m (2.2 kgf·m, 16 lb·ft)1. Protège-carter de couple conique arrière
2. Vis
1
2
UBB560F0.book Page 26 Thursday, March 9, 2017 9:07 AM

8-27
84. Retirer le bouchon de remplissage, la vis de
vidange, ainsi que leur joint afin de vidanger
l’huile du carter de couple conique.
5. Monter la vis de vidange et un joint neuf, puis serrer la vis au couple de serrage spécifié. 6. Remplir avec de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de l’ori-
fice de remplissage, comme illustré.
ATTENTION : Ne pas laisser pénétrer de
corps étrangers dans le carter de couple
conique.
[FCB00422]

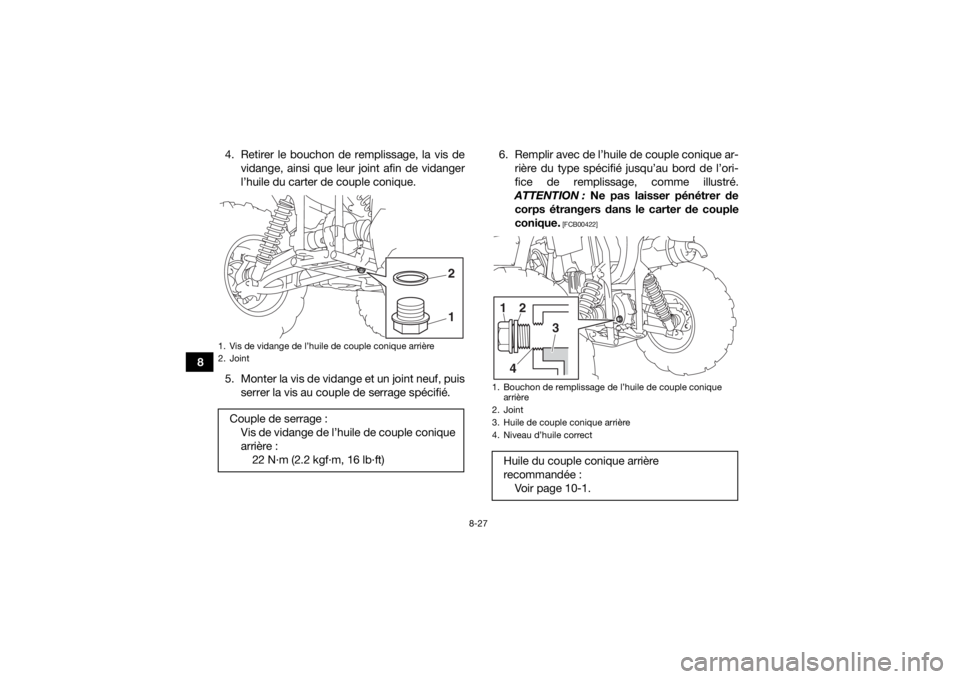

1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage : Vis de vidange de l’huile de couple conique
arrière :22 N·m (2.2 kgf·m, 16 lb·ft)
12
1. Bouchon de remplissage de l’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correctHuile du couple conique arrière
recommandée : Voi r p age 1 0- 1.1
2
3
4
