YAMAHA MAJESTY 250 2001 Manual de utilização (in Portuguese)

5-3
PW000057
H8Evite travar a fundo ou repentina-
mente (especialmente quando
estiver inclinado para um lado),
caso contrário, a scooter poderá
derrapar ou virar.
8As passagens de nível, os carris
do eléctrico, as placas de ferro
em locais de obras na estrada e
as tampas do saneamento ficam
extremamente escorregadias
quando molhadas. Por isso, dimi-
nua a velocidade sempre que se
aproximar de tais áreas e avance
com cuidado.
8Lembre-se que é muito mais difí-
cil travar numa estrada molhada.
8Desça lentamente uma inclinação,
porque a travagem numa tal
situação poderá ser muito difícil.
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
1
2
3
45
6
7
8
9
PAU00435
Travagem1. Feche completamente o acelerador.
2. Aplique os travões dianteiro e trasei-
ro simultaneamente, aumentando
gradualmente a pressão exercida.
PAU00434
Aceleração e desaceleraçãoPoderá regular a velocidade abrindo ou
fechando o acelerador. Para aumentar a
velocidade, rode o punho do acelerador
na direcção a. Para reduzir a velocida-
de, rode o punho do acelerador na
direcção b.
b
a
5GM-9-P1 7/2/01 3:45 PM Page 40

5-4
PAU03123
0–1.000 km
Evite o funcionamento a 1/3 de acele-
ração.
1.000–1.600 km
Evite velocidades de cruzeiro a mais de
1/2 aceleração.
PCA00054
kKCertifique-se de que substitui o óleo
do motor e da engrenagem final, após
ter percorrido 1000 km.1.600 km e mais
Continue com a condução normal.
PC000049
kKCaso surja algum problema no motor
durante o período de rodagem de ama-
ciamento do motor, solicite imediata-
mente a um concessionário Yamaha
que verifique o veículo.
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
1
2
3
45
6
7
8
9
PAU01128
Rodagem de amaciamento do
motorNunca existe um período tão importante
na vida útil do motor do seu veículo como
o período entre os 0 e os 1.600 km. Por
esse motivo, deverá ler o seguinte mate-
rial cuidadosamente.
Uma vez que o motor é completamente
novo, não o sobrecarregue demasiado
nos primeiros 1.600 km. As diferentes
peças do motor desgastam-se e obtêm
um polimento por si próprias até que atin-
jam as folgas de funcionamento adequa-
das. Durante este período, deve-se evitar
o funcionamento prolongado em acele-
ração máxima ou qualquer condição que
possa resultar no sobreaquecimento do
motor.
PAU03093
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende
muito do seu tipo de condução.
Considere as seguintes sugestões para
reduzir o consumo de combustível:
8Aqueça bem o motor.
8Evite velocidades elevadas do motor
durante a aceleração.
8Evite velocidades elevadas do motor
sem carga no mesmo.
8Em vez de deixar o motor em ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em
semáforos ou em passagens de
nível), desligue-o.
5GM-9-P1 7/2/01 3:45 PM Page 41

5-5
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
1
2
3
45
6
7
8
9
PAU00461
EstacionamentoPara estacionar, desligue o motor e retire
a chave do interruptor principal.
PW000058
H8Dado que o motor e o sistema de
escape podem ficar muito quen-
tes, estacione num local onde não
haja probabilidade dos peões ou
das crianças lhes tocarem.
8Não estacione num declive ou
num piso macio, caso contrário o
motociclo pode tombar.
PC000062
kKNunca estacione numa área onde exis-
ta perigo de incêndio, tal como ervas
ou outros materiais inflamáveis.
5GM-9-P1 7/2/01 3:45 PM Page 42

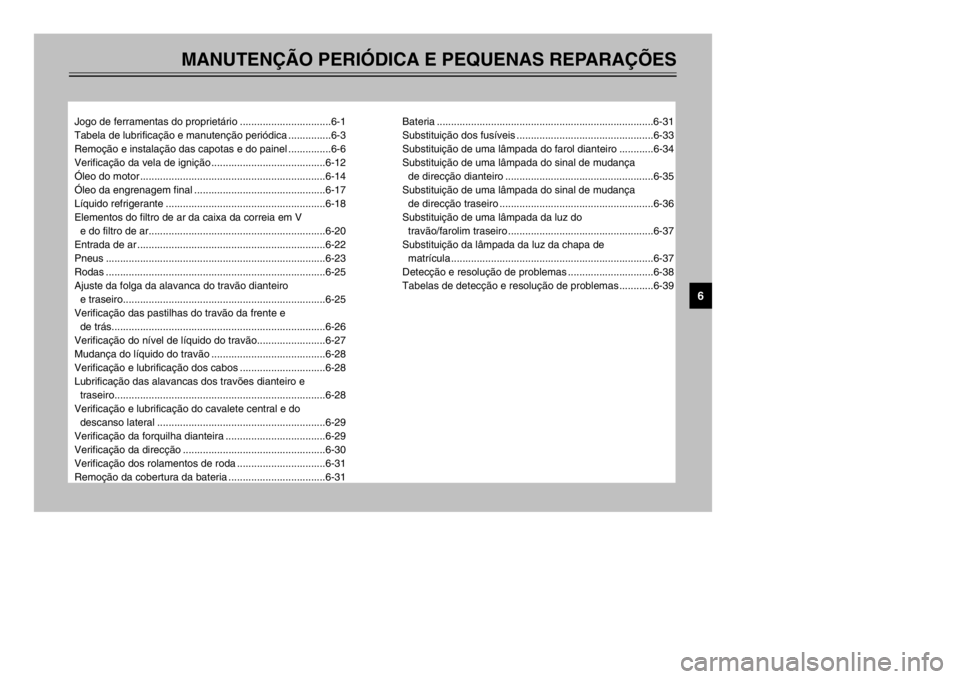

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
Jogo de ferramentas do proprietário ................................6-1
Tabela de lubrificação e manutenção periódica ...............6-3
Remoção e instalação das capotas e do painel ...............6-6
Verificação da vela de ignição ........................................6-12
Óleo do motor .................................................................6-14
Óleo da engrenagem final ..............................................6-17
Líquido refrigerante ........................................................6-18
Elementos do filtro de ar da caixa da correia em V
e do filtro de ar..............................................................6-20
Entrada de ar ..................................................................6-22
Pneus .............................................................................6-23
Rodas .............................................................................6-25
Ajuste da folga da alavanca do travão dianteiro
e traseiro.......................................................................6-25
Verificação das pastilhas do travão da frente e
de trás...........................................................................6-26
Verificação do nível de líquido do travão........................6-27
Mudança do líquido do travão ........................................6-28
Verificação e lubrificação dos cabos ..............................6-28
Lubrificação das alavancas dos travões dianteiro e
traseiro..........................................................................6-28
Verificação e lubrificação do cavalete central e do
descanso lateral ...........................................................6-29
Verificação da forquilha dianteira ...................................6-29
Verificação da direcção ..................................................6-30
Verificação dos rolamentos de roda ...............................6-31
Remoção da cobertura da bateria ..................................6-31Bateria ............................................................................6-31
Substituição dos fusíveis ................................................6-33
Substituição de uma lâmpada do farol dianteiro ............6-34
Substituição de uma lâmpada do sinal de mudança
de direcção dianteiro ....................................................6-35
Substituição de uma lâmpada do sinal de mudança
de direcção traseiro ......................................................6-36
Substituição de uma lâmpada da luz do
travão/farolim traseiro ...................................................6-37
Substituição da lâmpada da luz da chapa de
matrícula .......................................................................6-37
Detecção e resolução de problemas ..............................6-38
Tabelas de detecção e resolução de problemas ............6-39
6
5GM-9-P1 7/2/01 3:45 PM Page 43

6-1
PAU00464
A segurança é uma obrigação do proprie-
tário. A inspecção, ajuste e lubrificação
periódicos manterão o seu veículo no
estado mais seguro e eficiente possível.
Os pontos mais importantes de ins-
pecção, ajuste e lubrificação são explica-
dos nas páginas a seguir.
Os intervalos especificados na tabela de
lubrificação e manutenção periódica
deverão ser apenas considerados como
um guia geral em condições normais de
condução. No entanto, DEPENDENDO
DAS CONDIÇÕES CLIMÁTICAS, DO
TERRENO, DA LOCALIZAÇÃO
GEOGRÁFICA E DA UTILIZAÇÃO INDI-
VIDUAL, OS INTERVALOS DE
MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
HSe não estiver familiarizado com o tra-
balho de manutenção do motociclo,
solicite a um concessionáro Yamaha
que o efectue.
PAU00466
HEsta scooter destina-se unicamente a
ser utilizada em estradas pavimenta-
das. Se esta scooter for utilizada em
condições anormais de pó, lama ou
humidade, o elemento do filtro de ar
deve ser limpo ou substituído mais
frequentemente, caso contrário, o
motor desgastar-se-á rapidamente.
Consulte um concessionário Yamaha
para saber quais os intervalos de
manutenção adequados.
PAU00462
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03623
Jogo de ferramentas do pro-
prietárioO jogo de ferramentas do proprietário
encontra-se dentro do compartimento de
armazenagem traseiro. (Consulte a pági-
na 3-13 para obter instruções relativas
aos procedimentos de abertura do com-
partimento de armazenagem traseiro.)
5GM-9-P1 7/2/01 3:45 PM Page 44

6-2
NOTA:
Caso não possua as ferramentas nem a
experiência necessárias para um deter-
minado trabalho, solicite a um concessio-
nário Yamaha que o faça por si.
PW000063
HAs modificações não aprovadas pela
Yamaha podem provocar perda de
desempenho e tornar a utilização do
veículo insegura. Consulte um conces-
sionário Yamaha antes de tentar fazer
alterações.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
2
1
Levante o tapete de borracha e retire o
jogo de ferramentas do proprietário.
As informações relativas à assistência
incluídas neste manual e as ferramentas
fornecidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na
realização da manutenção preventiva e
de pequenas reparações. No entanto,
poderão ser necessárias ferramentas adi-
cionais, tal como uma chave de binário,
para realizar correctamente determinados
trabalhos de manutenção.1. Tapete
2. Jogo de ferramentas do proprietário
5GM-9-P1 7/2/01 3:45 PM Page 45

6-3
PERIODIC MAINTENANCE AND MINOR REPAIR
1
2
3
4
56
7
8
9
PAU03685
Tabela de lubrificação e manutenção periódica
NOTA:
8As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na
quilometragem.
8A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.
8Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite
assistência a um concessionário Yamaha.N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
1
*Tubo de combustível•Verifique se existem fendas ou danos nos tubos de
combustível e no tubo a vácuo.√√√√ √
2 Vela de ignição•Verifique o estado.
•Limpe e regule novamente a distância do eléctrodo.√√
•Substitua.√√
3*Válvulas•Verifique a folga das válvulas.
•Ajuste.√√
4 Elemento do filtro de ar•Limpe.√√
•Substitua.√√
5Elemento do filtro de ar
da caixa da correia em V•Limpe.√√√√
6*Travão dianteiro•Verifique o funcionamento, o nível de óleo e se existem
fugas de óleo no veículo. (Consulte a NOTA na página 6-5.)√√√√√ √
•Substitua as pastilhas do travão. Sempre que gastas até ao limite
7*Travão traseiro•Verifique o funcionamento, o nível de óleo e se existem
fugas de óleo no veículo. (Consulte a NOTA na página 6-5.)√√√√√ √
•Substitua as pastilhas do travão. Sempre que gastas até ao limite
8*Tubos do travão•Verifique se apresentam fendas ou danos.√√√√ √
•Substitua. (Consulte a NOTA na página 6-5.) A cada 4 anos
5GM-9-P1 7/2/01 3:45 PM Page 46

6-4
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
9
*Rodas•Verifique se estão empenadas e se possuem danos.√√√√
10*Pneus•Verifique a profundidade do piso e se possuem danos.
•Substitua, caso necessário.
•Verifique a pressão do ar.
•Corrija, caso necessário.√√√√
11*Rolamentos de roda•Verifique se os rolamentos possuem folga ou danos.√√√√
12*Rolamentos da direcção•Verifique a folga dos rolamentos e se existe rigidez na
direcção.√√√√√
•Aplique massa de lubrificação de sabão de lítio. A cada 20.000 km
13*Fixadores do chassis•Certifique-se de que todas as porcas, cavilhas e parafusos
estão devidamente apertados.√√√√ √
14Descanso lateral/
cavalete central•Verifique o funcionamento.
•Lubrifique.√√√√ √
15*Interruptor do descanso
lateral•Verifique o funcionamento.√√√√√ √
16*Forquilha dianteira•Verifique o funcionamento e se existem fugas de óleo.√√√√
17*Amortecedores de
choques traseiros•Verifique o funcionamento e se os amortecedores de
choques apresentam fugas de óleo.√√√√
18*Carburador•Verifique o funcionamento do motor de arranque
(afogador).
•Ajuste a velocidade de ralenti do motor.√√√√√ √
19Óleo do motor•Substituir. (Consulte a página 3-2 e 6-17 para obter mais
informações relativas ao indicador luminoso de troca de
óleo.)√Quando o indicador luminoso de troca de
óleo se acende (a cada 3.000 km)
20*Coador de óleo do motor•Limpe.√√√
21*Sistema de refrigeração•Verifique o nível de líquido refrigerante e se o veículo
apresenta fugas de refrigerante.√√√√ √
•Substitua. A cada 3 anos N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
5GM-9-P1 7/2/01 3:45 PM Page 47

6-5
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
PAU03541
NOTA:
8O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
8Assistência do travão hidráulico
9Verifique regularmente e, se necessário, ajuste o nível de líquido do travão.
9Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido do travão de dois em dois anos.
9Substitua os tubos do travão de quatro em quatro anos e caso apresentem fendas ou estejam danificados.22Óleo da engrenagem
final•Verifique o veículo apresenta fugas de óleo.√√ √
•Substitua.√√√
23
*Correia em V•Substitua.√√
24*Interruptores dos
travões dianteiro e
traseiro•Verifique o funcionamento.√√√√√ √
25 Peças móveis e cabos•Lubrifique.√√√√ √
26*Luzes, sinais e
interruptores•Verifique o funcionamento.
•Ajuste o feixe do farol dianteiro.√√√√√ √ N˚. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
5GM-9-P1 7/2/01 3:45 PM Page 48

6-6
1
1
PAU03624
Remoção e instalação das
capotas e do painelAs capotas e o painel ilustrados acima
têm de ser retirados para efectuar alguns
dos trabalhos de manutenção descritos
neste capítulo. Consulte esta secção
sempre que precisar de retirar e instalar
uma capota ou painel. 1. Capota A 1. Capota B
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
1
2
3
4
56
7
8
9
1
1. Capota C
5GM-9-P1 7/2/01 3:45 PM Page 49
