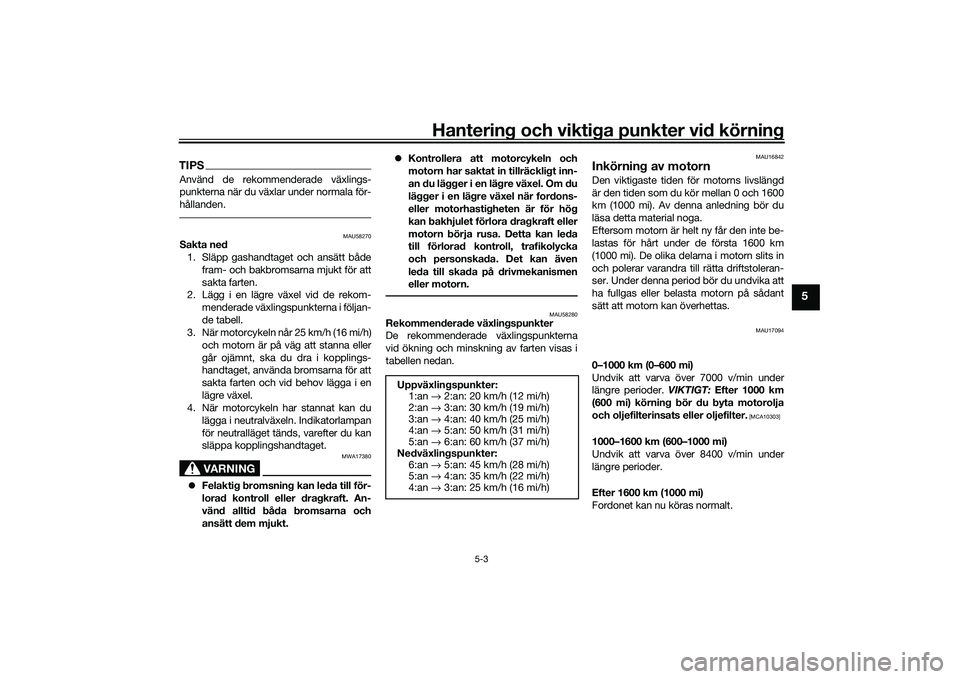

Hantering och viktiga punkter vid körning
5-3
5
TIPSAnvänd de rekommenderade växlings-
punkterna när du växlar under normala för-
hållanden.
MAU58270
Sakta ned1. Släpp gashandtaget och ansätt både
fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg i en lägre växel vid de rekom-
menderade växlingspunkterna i följan-
de tabell.
3. När motorcykeln når 25 km/h (16 mi/h)
och motorn är på väg att stanna eller
går ojämnt, ska du dra i kopplings-
handtaget, använda bromsarna för att
sakta farten och vid behov lägga i en
lägre växel.
4. När motorcykeln har stannat kan du
lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380
Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt. 
Kontrollera att motorcykeln och
motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan leda
till förlorad kontroll, trafikolycka
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
MAU58280
Rekommenderade växlingspunkter
De rekommenderade växlingspunkterna
vid ökning och minskning av farten visas i
tabellen nedan.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra t ill rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17094
0–1000 km (0–600 mi)
Undvik att varva över 7000 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 8400 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
Uppväxlingspunkter:
1:an → 2:an: 20 km/h (12 mi/h)
2:an → 3:an: 30 km/h (19 mi/h)
3:an → 4:an: 40 km/h (25 mi/h)
4:an → 5:an: 50 km/h (31 mi/h)
5:an → 6:an: 60 km/h (37 mi/h)
Nedväxlingspunkter: 6:an → 5:an: 45 km/h (28 mi/h)
5:an → 4:an: 35 km/h (22 mi/h)
4:an → 3:an: 25 km/h (16 mi/h)
UB08M1M0.book Page 3 Friday, September 11, 2015 10:20 AM

Hantering och viktiga punkter vid körning
5-4
5
VIKTIGT
MCA10311
Undvik att varva motorn över det
röda fältet på varvräknaren.
 Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får
kontrollera orsaken.
MAU17214
ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
 Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
 Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UB08M1M0.book Page 4 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.
När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
 Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
MAU17303
Avgasreglering ger in te bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
UB08M1M0.book Page 1 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-2
6
MAUB1402
Ägarens verktygssatsÄgarens verktygssats är placerad på un-
dersidan av passagerarsadeln (se sidan
3-16) och den hålls på plats med en O-ring.
Den serviceinformation som finns i denna
handbok och de verktyg som finns i äga-
rens verktygssats är till för att hjälpa dig un-
der arbeten med förebyggande skötsel och
vid mindre reparationer. Du kan emellertid
behöva ytterligare verktyg, som exempelvis
en momentnyckel, för att genomföra vissa
skötselarbeten på rätt sätt.
TIPSOm du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett spe-
ciellt arbete, kan du be en Yamaha-
återförsäljare att utföra det åt dig.
1. Ägarens verktygssats
2. O-ring
1
2
UB08M1M0.book Page 2 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-3
6
MAU46862
TIPSDe årliga kontrollerna måste genomföras varje år, utom då en kilometerbaserad skötsel, eller för UK, en milebaserad sköt-
sel, genomförs i stället.
 Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
 De punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom dessa punkter kräver användande
av specialverktyg, data och tekniska kunskaper.
MAU46911
Tabell över regelbunden sk ötsel av emissionssystemetNR. ARTIKEL KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Bränsleledning • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor. √√√√√
2 *Tändstift • Kontrollera skicket.
• Rengör och ställ in elektrodav-
stånd. √√
• Byt ut. √√
3 *Ventiler • Kontrollera ventilspelet.
• Ställ in.
Var 40000 km (24000 mi)
4 *Bränsleinsprut-
ningssystemet • Ställ in synkroniseringen.
√√√√√
5 *Ljuddämpare och
avgasrör • Kontrollera att skruvkläm-
man/skruvklämmorna sitter fast. √√√√√
UB08M1M0.book Page 3 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-4
6
6*Luftinsugets system • Kontrollera om luftavstängnings-
ventil, reed-ventil och slang har
skador.
• Byt de detaljer som är skadade om det behövs. √√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08M1M0.book Page 4 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-5
6
MAU1770M
Tabell över allmän skötsel och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfilter • Byt ut. √√
2 Luftfiltrets slang • Rengör. √√√√√
3 Koppling • Kontrollera funktionen.
• Ställ in.
√√√√√
4 *Frambroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage. √√√√√√
• Byt bromsbelägg. Så snart som de är nerslitna till gränsen
5 *Bakbroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage. √√√√√√
• Byt bromsbelägg. Så snart som de är nerslitna till gränsen
6 *Bromsslangar • Kontrollera om de har sprickor el-
ler andra skador.
• Kontrollera att dragningen och fastsättningen är rätt. √√√√√
• Byt ut. Vart 4:e år
7 *Bromsvätska • Byt. Vartannat år
8 *Hjul • Kontrollera om de är skeva eller
har skador. √√√√
9 *Däck • Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov. √√√√√
10 *Hjullager • Kontrollera lagerspel och om de
har skador. √√√√
UB08M1M0.book Page 5 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-6
6
11*Svingarm • Kontrollera funktion och om den
har för stort spel. √√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
12 Kedja • Kontrollera kedjans spänning,
uppriktning och skick.
• Justera och smörj in kedjan or- dentligt med ett smörjmedel som
är anpassat för kedjor med O-
ring. Varje 800 km (500 mi) och efter att ha tvä
ttat motorcykeln, kört i regn eller kört
i fuktiga områden
13 *Styrlager • Kontrollera lagers
pel och att styr-
ningen går lätt. √√√√√
• Smörj med ett litiumbaserat fett. Var 20000 km (12000 mi)
14 *Ramfästen • Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na. √√√√√
15 Lagertapp för
bromshandtag • Smörj med silikonbaserat fett.
√√√√√
16 Lagertapp för
bromspedal
• Smörj med ett litiumbaserat fett.
√√√√√
17 Lagertapp för kopp-
lingshandtag
• Smörj med ett litiumbaserat fett.
√√√√√
18 Lagertapp för växel-
pedal • Smörj med ett litiumbaserat fett.
√√√√√
19 Sidostöd • Kontrollera funktionen.
• Smörj med ett litiumbaserat fett.
√√√√√
20 *Sidostödets kontakt • Kontrollera funktionen. √√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB08M1M0.book Page 6 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-7
6
21*Framgaffel • Kontrollera funktion och om det
läcker olja. √√√√
22 *Stötdämpare • Kontrollera funktion och om stöt-
dämparen läcker olja. √√√√
23 Motorolja • Byt. (Se sidorna 3-3 och 6-10.)
√När indikeringen för oljebyte blinkar
• Kontrollera oljenivån och om det läcker olja. Var 5000 km (3000 mi)
√
24 Oljefilterinsats • Byt ut. √√√
25 *Kylsystem • Kontrollera kylvätskenivån och
om det läcker kylvätska. √√√√√
• Byt kylvätska. Vart 3:e år
26 *Bromskontakter,
fram och bak
• Kontrollera funktionen.
√√√√√√
27 Rörliga delar och
kablar
•Smörj.
√√√√√
28 *Gashandtag • Kontrollera funktionen.
• Kontrollera gashandtagets spel
och justera om det behövs.
• Smörj kabeln och handtagets mekanism. √√√√√
29 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08M1M0.book Page 7 Friday, September 11, 2015 10:20 AM

Periodiskt underhåll och justering
6-8
6
MAU18681
TIPSLuftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
 Hydraulbroms
• Kontrollera och fyll på bromsvätska vid behov.
• Vartannat år bör huvudbromscylinderns och bromsokens inre komponenter bytas samt bromsvätskan ersättas.
• Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
UB08M1M0.book Page 8 Friday, September 11, 2015 10:20 AM
