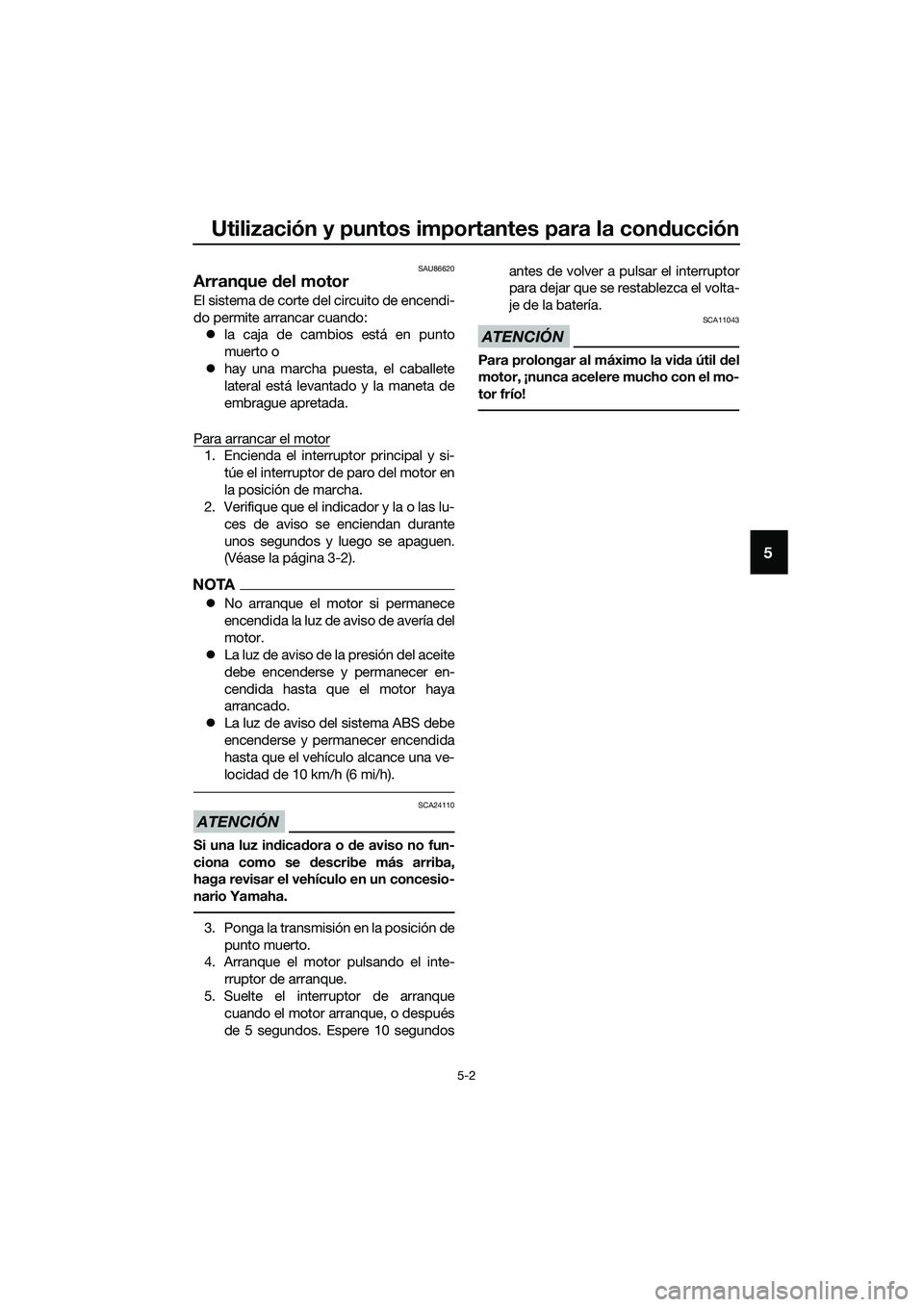

Arranque del motor
El sistema de corte del circuito de encendi-
do permite arrancar cuando:
la caja de cambios está en punto
muerto o
hay una marcha puesta, el caballete
lateral está levantado y la maneta de
embrague apretada.
Para arrancar el motor
1. Encienda el interruptor principal y si-
túe el interruptor de paro del motor en
la posición de marcha.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 3-2).
NOTA
No arranque el motor si permanece
encendida la luz de aviso de avería del
motor.
La luz de aviso de la presión del aceite
debe encenderse y permanecer en-
cendida hasta que el motor haya
arrancado.
La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).
ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.
3. Ponga la transmisión en la posición de
punto muerto.
4. Arranque el motor pulsando el inte-
rruptor de arranque.
5. Suelte el interruptor de arranque
cuando el motor arranque, o después
de 5 segundos. Espere 10 segundosantes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
UB6WS0S0.book Page 2 Friday, March 27, 2020 2:28 PM
Page 42 of 96
Utilización y puntos importantes para la conducción
5-3
5
SAUM3632
NOTA
Este modelo está equipado con:
un sensor de ángulo de inclinación.
Este sensor para el motor en caso de
vuelco del vehículo. En tal caso, la luz
de aviso de avería del motor se en-
ciende, pero no se trata de un fallo.
Quite el contacto y, a continuación,
vuelva a darlo para que se apague la
luz de aviso. De lo contrario el motor
no arrancará, aunque gire al pulsar el
interruptor de arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU16674

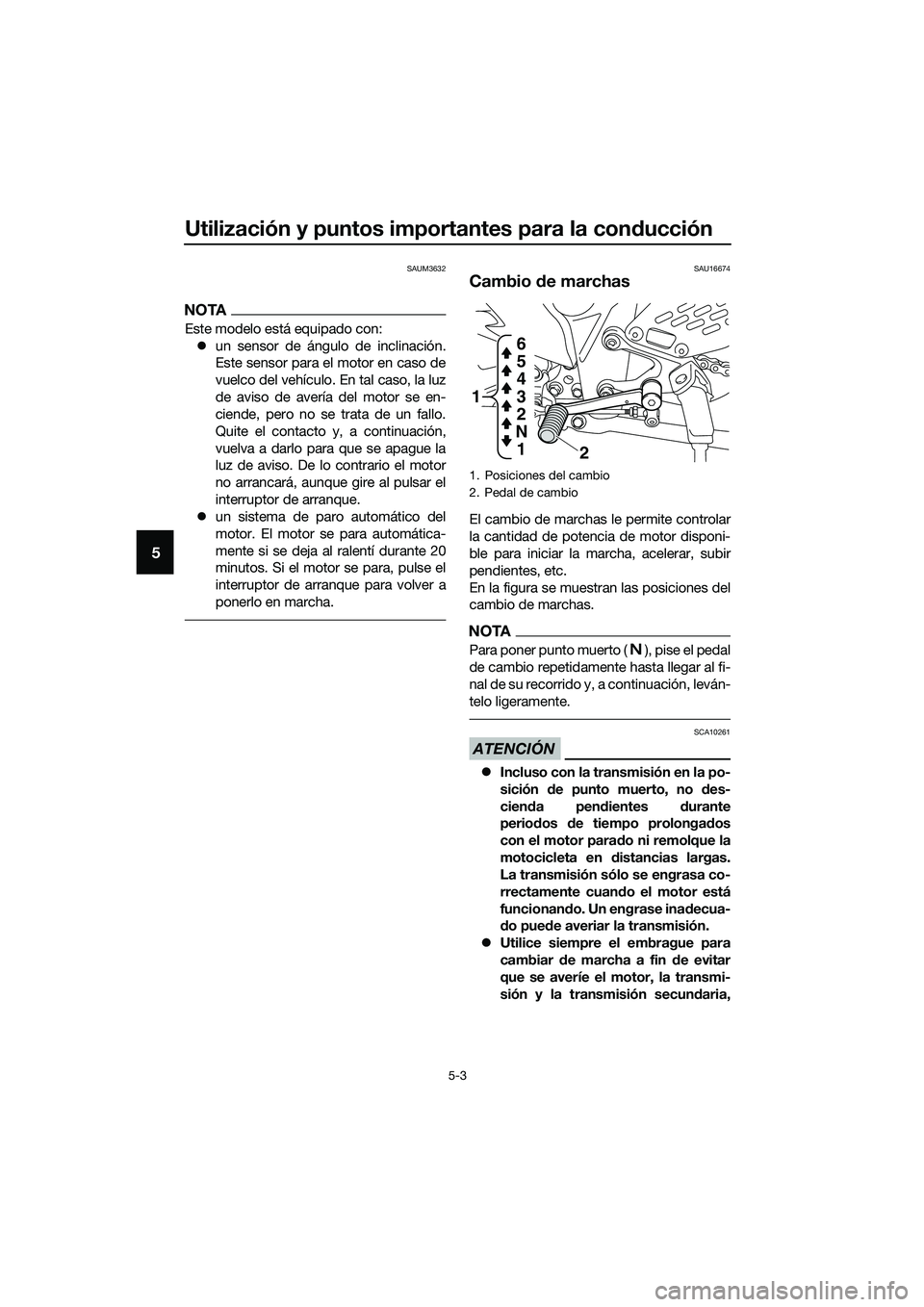

Cambio de marchas
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.
NOTA
Para poner punto muerto ( ), pise el pedal
de cambio repetidamente hasta llegar al fi-
nal de su recorrido y, a continuación, leván-
telo ligeramente.
ATENCIÓN
SCA10261
Incluso con la transmisión en la po-
sición de punto muerto, no des-
cienda pendientes durante
periodos de tiempo prolongados
con el motor parado ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuando el motor está
funcionando. Un engrase inadecua-
do puede averiar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
1. Posiciones del cambio
2. Pedal de cambio
2
1
1 N2
3
4
5
6
UB6WS0S0.book Page 3 Friday, March 27, 2020 2:28 PM
Page 43 of 96
Utilización y puntos importantes para la conducción
5-4
5
los cuales no han sido diseñados
para soportar el impacto de un
cambio forzado.SAU16811

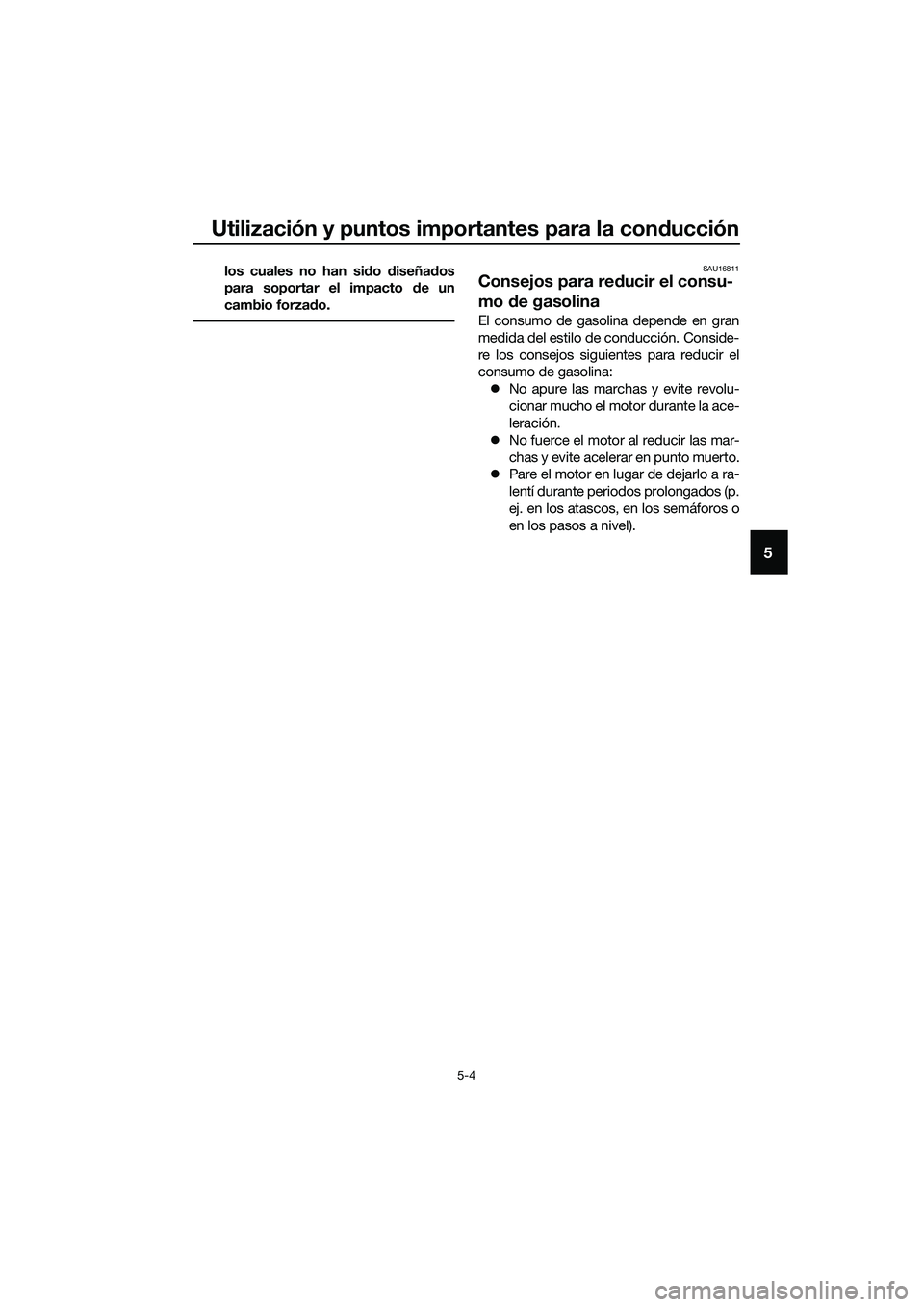

Consejos para reducir el consu-
mo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
UB6WS0S0.book Page 4 Friday, March 27, 2020 2:28 PM
Page 44 of 96
Utilización y puntos importantes para la conducción
5-5
5
SAU17214
Estacionamiento
Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.
No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.
No estacione cerca de restrojos u
otros materiales inflamables en los
que se pueda prender fuego.
UB6WS0S0.book Page 5 Friday, March 27, 2020 2:28 PM
Page 45 of 96
Mantenimiento y ajustes periódicos
6-1
6
SAU17246

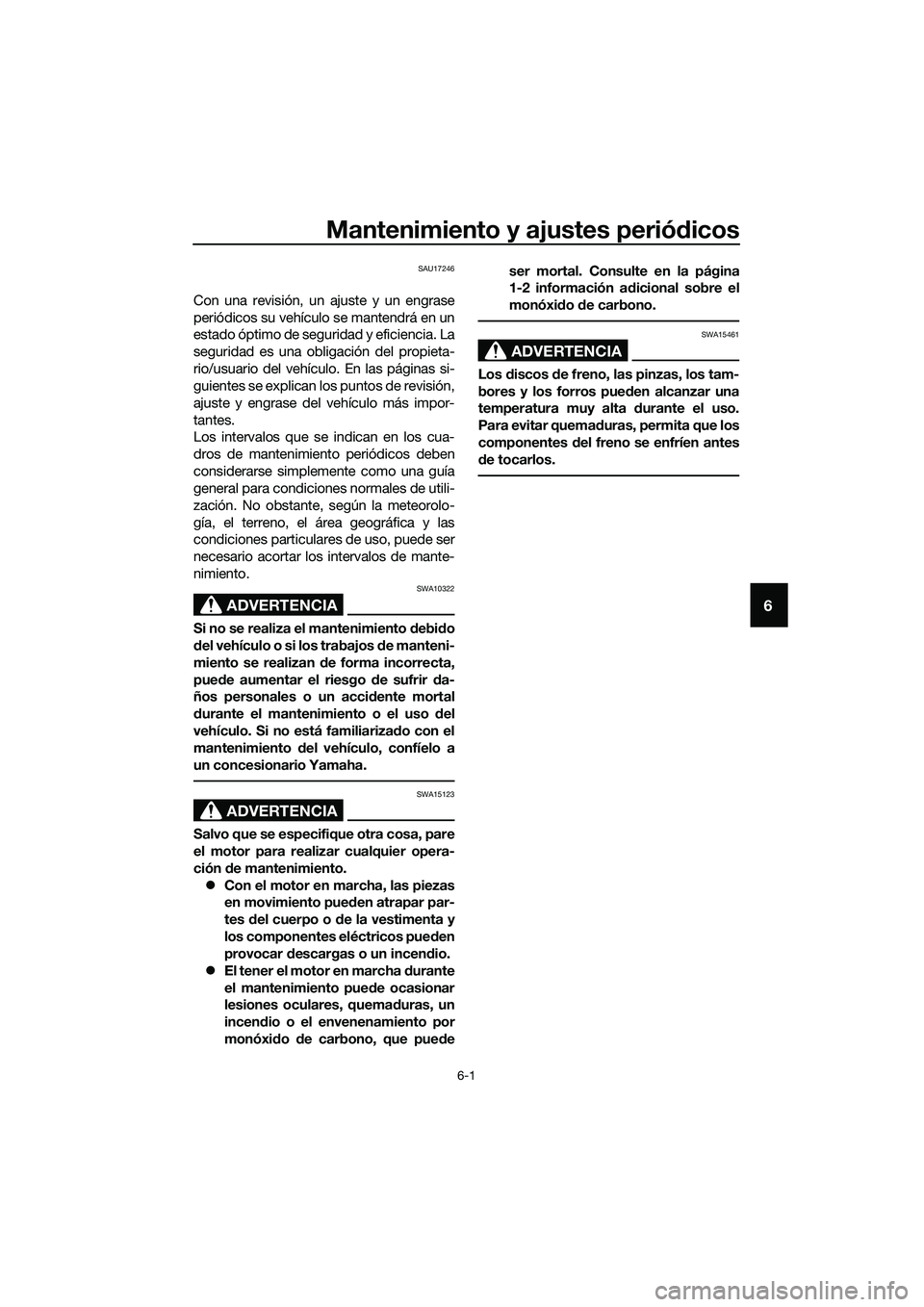

Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puedeser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
UB6WS0S0.book Page 1 Friday, March 27, 2020 2:28 PM
Page 46 of 96
Mantenimiento y ajustes periódicos
6-2
6
SAU85230
Juego de herramientas
El juego de herramientas se encuentra en la
ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realizar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.
NOTA
Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a su concesionario
Yamaha.
1. Juego de herramientas
2. Junta tórica
1
2
UB6WS0S0.book Page 2 Friday, March 27, 2020 2:28 PM
Page 47 of 96
Mantenimiento y ajustes periódicos
6-3
6
SAU71033

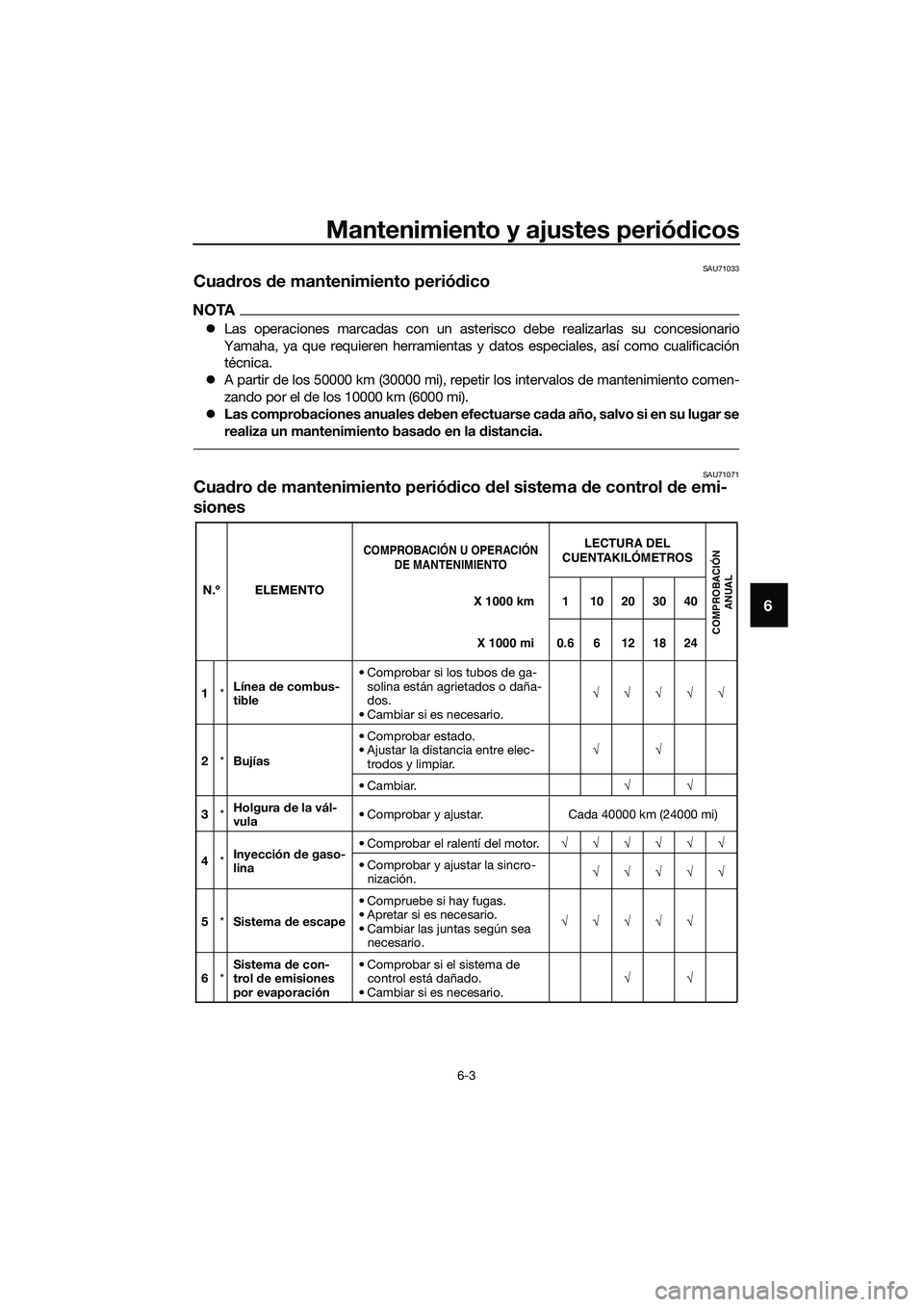

Cuadros de mantenimiento periódico
NOTA
Las operaciones marcadas con un asterisco debe realizarlas su concesionario
Yamaha, ya que requieren herramientas y datos especiales, así como cualificación
técnica.
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comen-
zando por el de los 10000 km (6000 mi).
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se
realiza un mantenimiento basado en la distancia.
SAU71071Cuadro de mantenimiento periódico del sistema de control de emi-
siones
N.º ELEMENTO
1*Línea de combus-
tible• Comprobar si los tubos de ga-
solina están agrietados o daña-
dos.
• Cambiar si es necesario.√√√√√
2*Bujías• Comprobar estado.
• Ajustar la distancia entre elec-
trodos y limpiar.√√
• Cambiar.√√
3*Holgura de la vál-
vula• Comprobar y ajustar. Cada 40000 km (24000 mi)
4*Inyección de gaso-
lina• Comprobar el ralentí del motor.√√√√√√
• Comprobar y ajustar la sincro-
nización.√√√√√
5*Sistema de escape• Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar las juntas según sea
necesario.√√√√√
6*Sistema de con-
trol de emisiones
por evaporación• Comprobar si el sistema de
control está dañado.
• Cambiar si es necesario.√√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB6WS0S0.book Page 3 Friday, March 27, 2020 2:28 PM
Page 48 of 96
Mantenimiento y ajustes periódicos
6-4
6

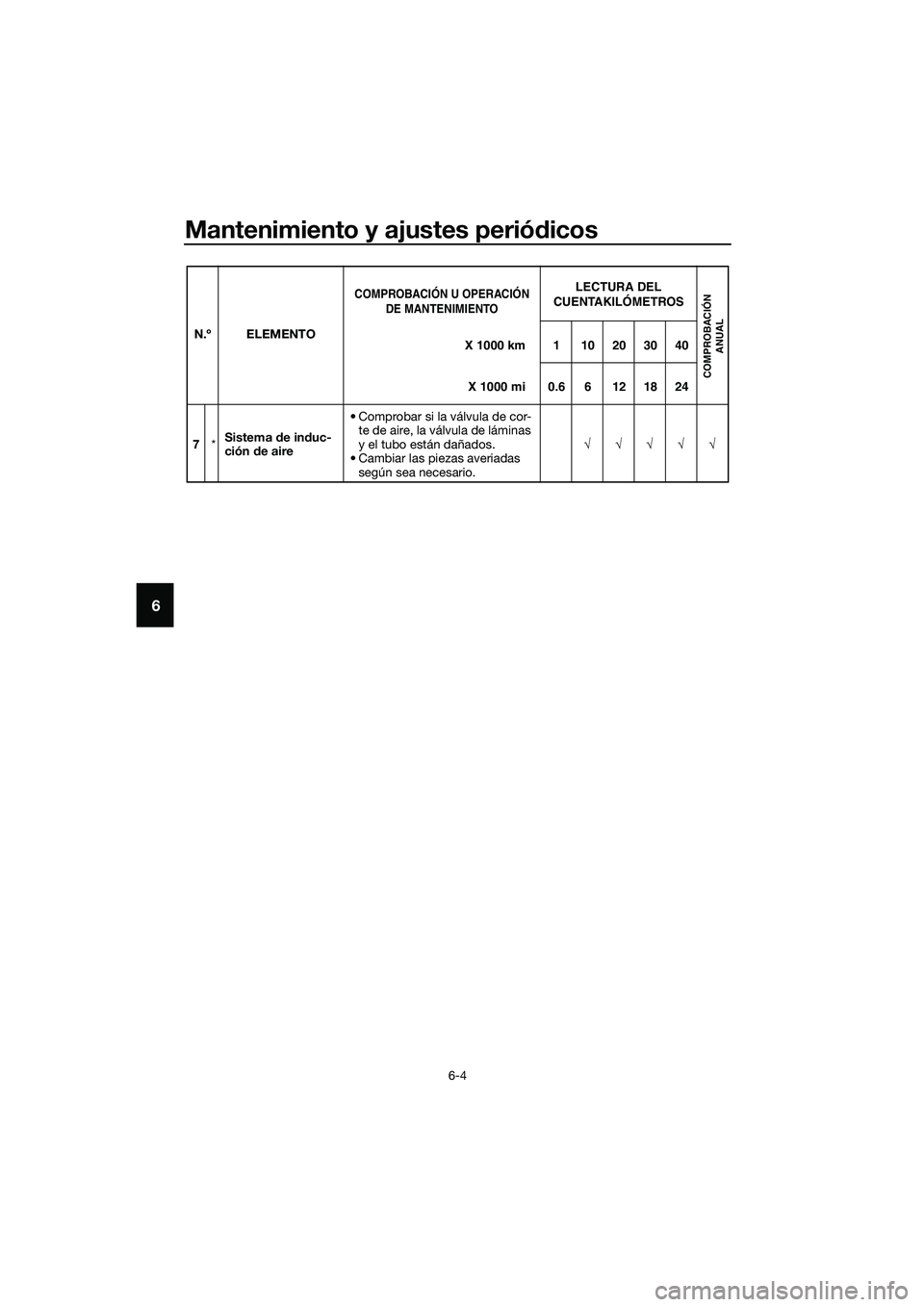

7*Sistema de induc-
ción de aire• Comprobar si la válvula de cor-
te de aire, la válvula de láminas
y el tubo están dañados.
• Cambiar las piezas averiadas
según sea necesario.√√√√√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB6WS0S0.book Page 4 Friday, March 27, 2020 2:28 PM
Page 49 of 96
Mantenimiento y ajustes periódicos
6-5
6
SAU71372

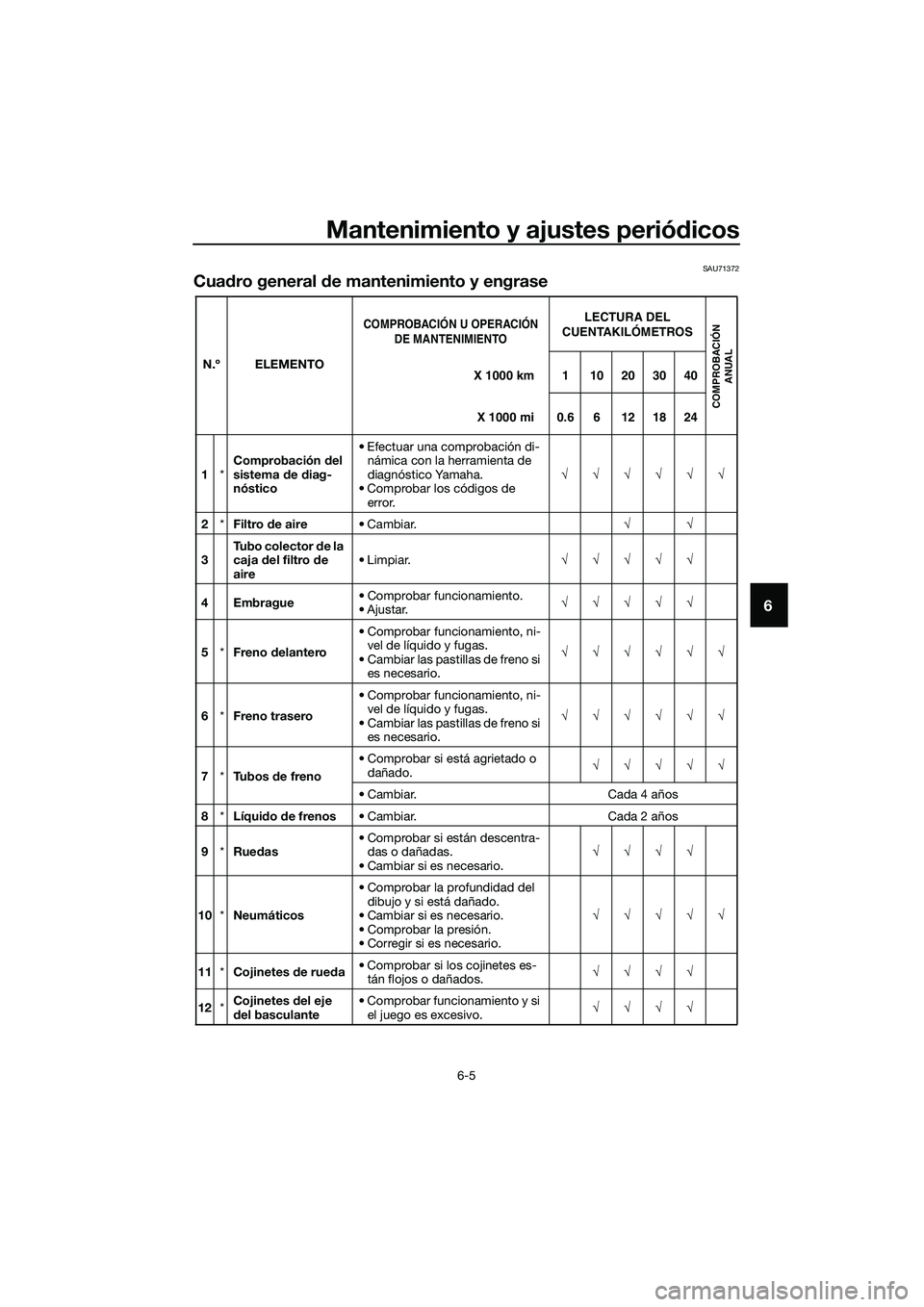

Cuadro general de mantenimiento y engrase
N.º ELEMENTO
1*Comprobación del
sistema de diag-
nóstico• Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de
error.√√√√√√
2*Filtro de aire• Cambiar.√√
3Tubo colector de la
caja del filtro de
aire•Limpiar.√√√√√
4Embrague• Comprobar funcionamiento.
• Ajustar.√√√√√
5*Freno delantero• Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si
es necesario.√√√√√√
6*Freno trasero• Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si
es necesario.√√√√√√
7*Tu b o s de freno• Comprobar si está agrietado o
dañado.√√√√√
• Cambiar. Cada 4 años
8*Líquido de frenos• Cambiar. Cada 2 años
9*Ruedas• Comprobar si están descentra-
das o dañadas.
• Cambiar si es necesario.√√√√
10*Neumáticos• Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario.√√√√√
11*Cojinetes de rueda• Comprobar si los cojinetes es-
tán flojos o dañados.√√√√
12*Cojinetes del eje
del basculante• Comprobar funcionamiento y si
el juego es excesivo.√√√√
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB6WS0S0.book Page 5 Friday, March 27, 2020 2:28 PM
Page 50 of 96
Mantenimiento y ajustes periódicos
6-6
6
13Cadena de trans-
misión• Compruebe la holgura, la ali-
neación y el estado de la cade-
na.
• Ajuste y lubrique la cadena con
un lubricante especial para ca-
denas con juntas tóricas.Cada 800 km (500 mi) y des-
pués de lavar la motocicleta,
utilizarla con lluvia o en lugares
húmedos
14*Cojinetes de direc-
ción• Comprobar que los conjuntos
de cojinetes no estén flojos.√√ √
• Recubrir moderadamente con
grasa a base de jabón de litio.√√
15*Fijaciones del bas-
tidor• Comprobar que todas las tuer-
cas, pernos y tornillos estén
correctamente apretados.√√√√√
16Eje pivote de la
maneta de freno• Lubricar con grasa de silicona.√√√√√
17Eje pivote del pe-
dal de freno• Lubricar con grasa a base de
jabón de litio.√√√√√
18Eje pivote de la
maneta de embra-
gue• Lubricar con grasa a base de
jabón de litio.√√√√√
19Eje pivote del pe-
dal de cambio• Lubricar con grasa a base de
jabón de litio.√√√√√
20 Caballete lateral• Comprobar funcionamiento.
• Lubricar con grasa a base de
jabón de litio.√√√√√
21*Interruptor del ca-
ballete lateral• Compruebe el funcionamiento
y cámbielo según sea necesa-
rio.√√√√√√
22*Horquilla delantera
• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
23*Conjunto amorti-
guador• Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario.√√√√
24 Aceite de motor• Cambiar (calentar el motor an-
tes de vaciarlo).
• Comprobar nivel de aceite y si
existen fugas.Al cumplirse el intervalo
inicial y cuando el indica-
dor de cambio de aceite
parpadee o se encienda.√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UB6WS0S0.book Page 6 Friday, March 27, 2020 2:28 PM
