YAMAHA MT-03 2020 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-7
6
SAU72710
NOTA
Filtro de aire
• El sistema de admisión de aire de este modelo está equipado con un elemento des-
echable de papel revestido de aceite. El elemento del filtro de aire no se puede lim-
piar con aire comprimido; se debe cambiar.
• El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares es-
pecialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
• Después de desmontar la bomba y la pinza de freno, cambie siempre el líquido de
freno. Compruebe regularmente el nivel de líquido de freno y llene el depósito se-
gún sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pin-
za, así como el líquido de freno.
• Cambie el tubo de freno cada cuatro años y siempre que esté agrietado o dañado.

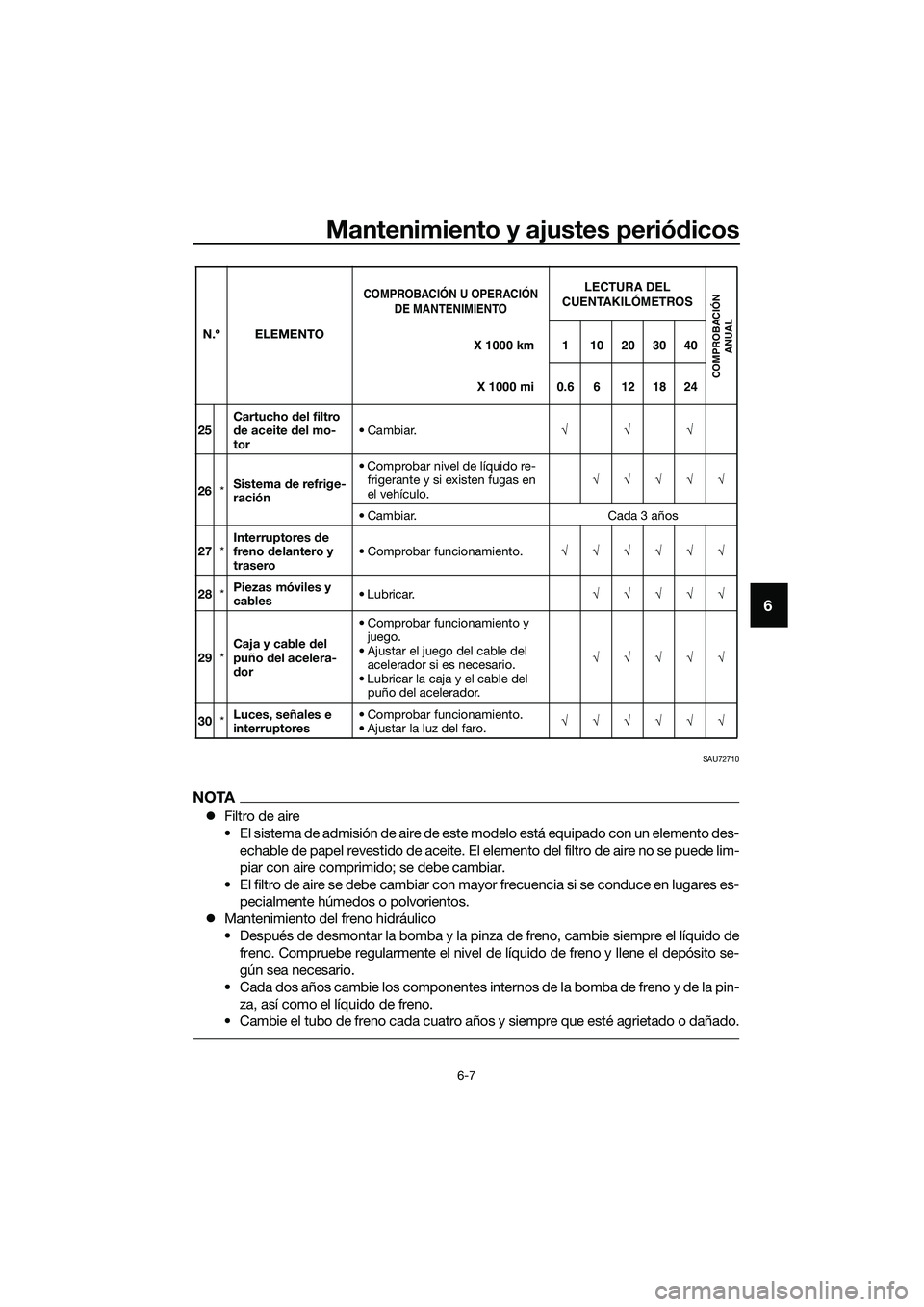

25Cartucho del filtro
de aceite del mo-
tor• Cambiar.√√√
26*Sistema de refrige-
ración• Comprobar nivel de líquido re-
frigerante y si existen fugas en
el vehículo.√√√√√
• Cambiar. Cada 3 años
27*Interruptores de
freno delantero y
trasero• Comprobar funcionamiento.√√√√√√
28*Piezas móviles y
cables• Lubricar.√√√√√
29*Caja y cable del
puño del acelera-
dor• Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del
acelerador si es necesario.
• Lubricar la caja y el cable del
puño del acelerador.√√√√√
30*Luces, señales e
interruptores• Comprobar funcionamiento.
• Ajustar la luz del faro.√√√√√√ N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UB6WS0S0.book Page 7 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-8
6
SAU19643

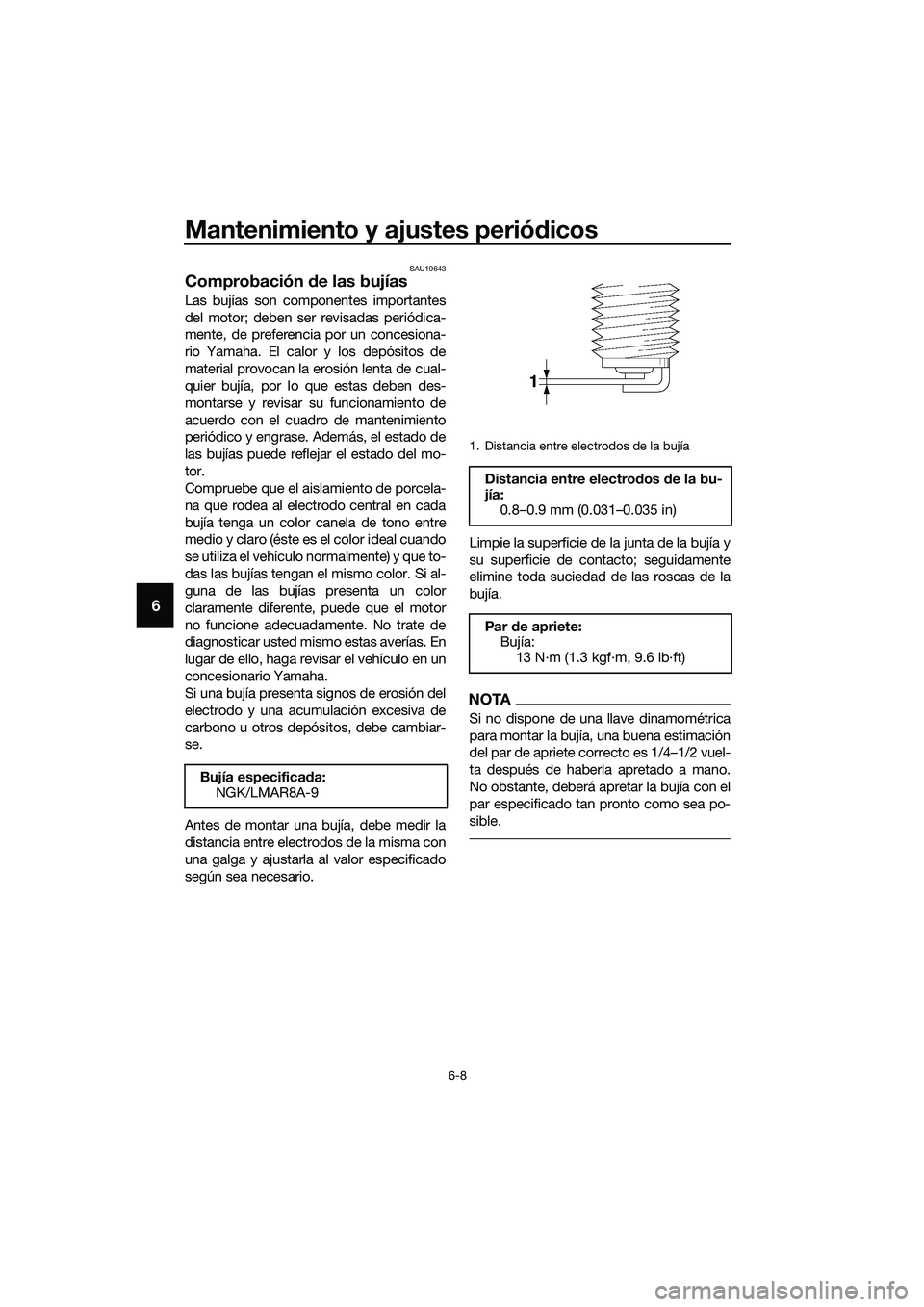

Comprobación de las bujías
Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesiona-
rio Yamaha. El calor y los depósitos de
material provocan la erosión lenta de cual-
quier bujía, por lo que estas deben des-
montarse y revisar su funcionamiento de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
las bujías puede reflejar el estado del mo-
tor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4…1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.
Bujía especificada:
NGK/LMAR8A-9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB6WS0S0.book Page 8 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos

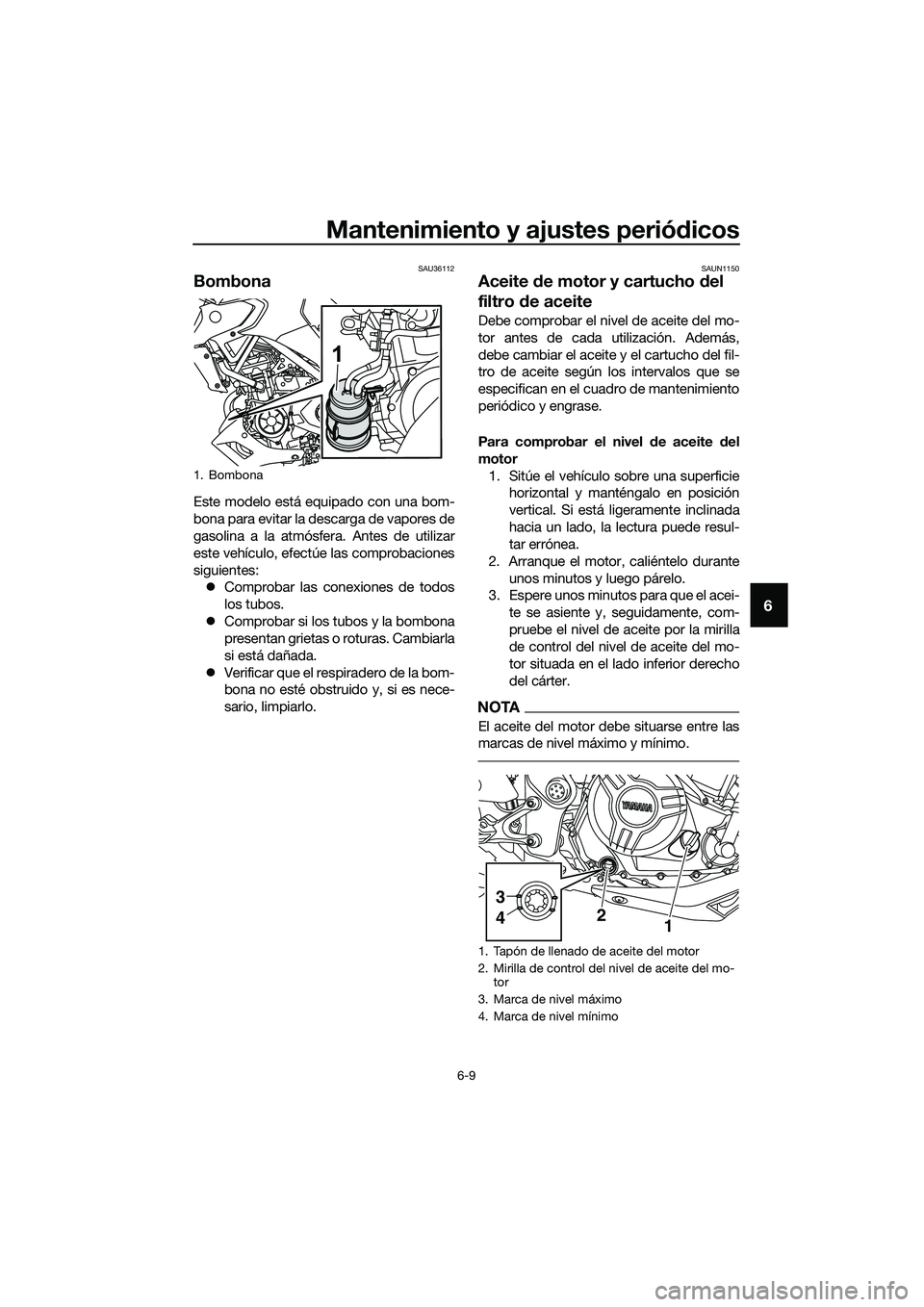

6-9
6
SAU36112
Bombona
Este modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.
Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.
Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAUN1150
Aceite de motor y cartucho del
filtro de aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos para que el acei-
te se asiente y, seguidamente, com-
pruebe el nivel de aceite por la mirilla
de control del nivel de aceite del mo-
tor situada en el lado inferior derecho
del cárter.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Bombona
1
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del mo-
tor
3. Marca de nivel máximo
4. Marca de nivel mínimo
3
4
1 2
UB6WS0S0.book Page 9 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-10
6

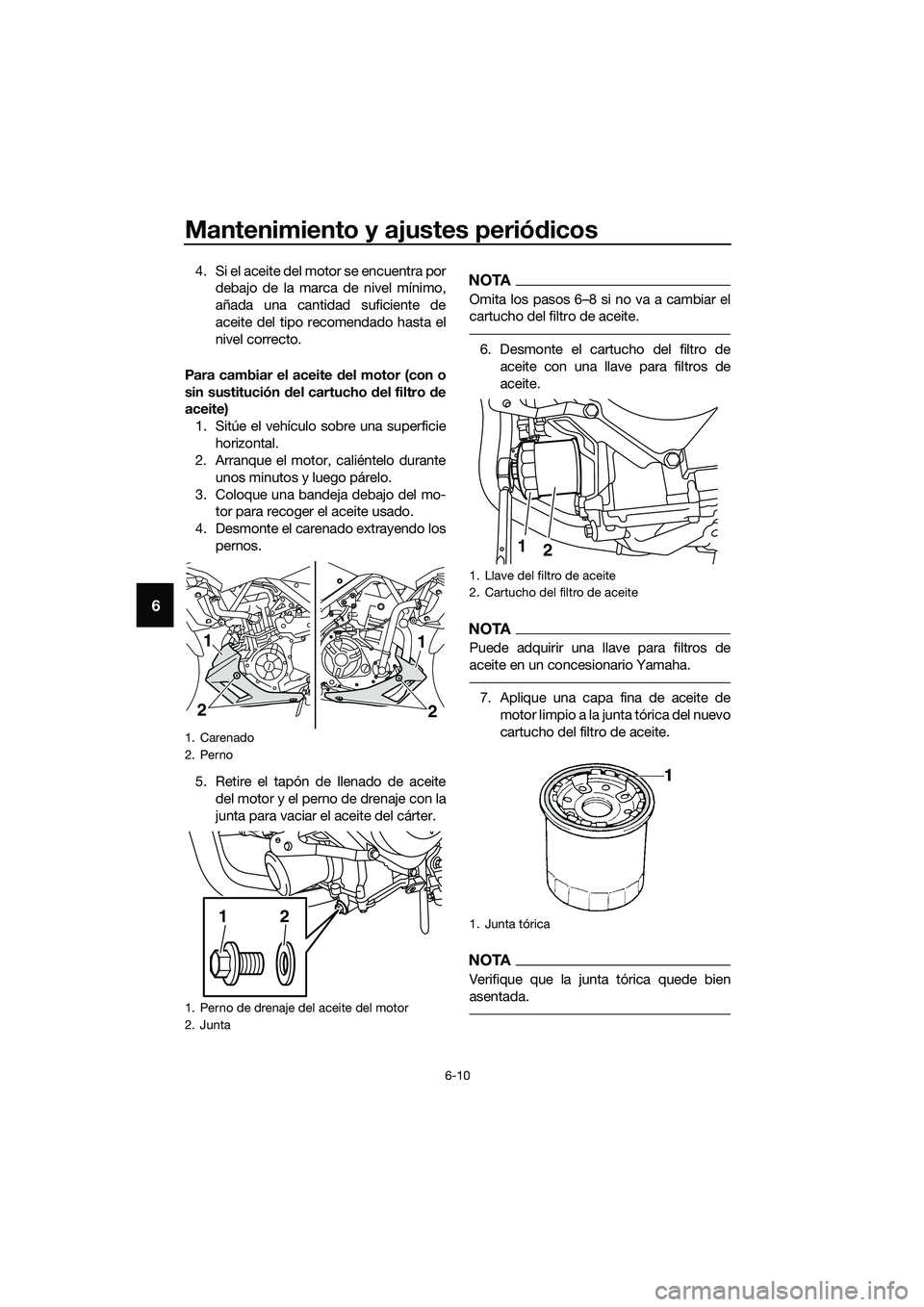

4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
4. Desmonte el carenado extrayendo los
pernos.
5. Retire el tapón de llenado de aceite
del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.NOTA
Omita los pasos 6…8 si no va a cambiar el
cartucho del filtro de aceite.
6. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTA
Puede adquirir una llave para filtros de
aceite en un concesionario Yamaha.
7. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTA
Verifique que la junta tórica quede bien
asentada.
1. Carenado
2. Perno
1. Perno de drenaje del aceite del motor
2. Junta
22
11
12
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1. Junta tórica
1
2
UB6WS0S0.book Page 10 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos

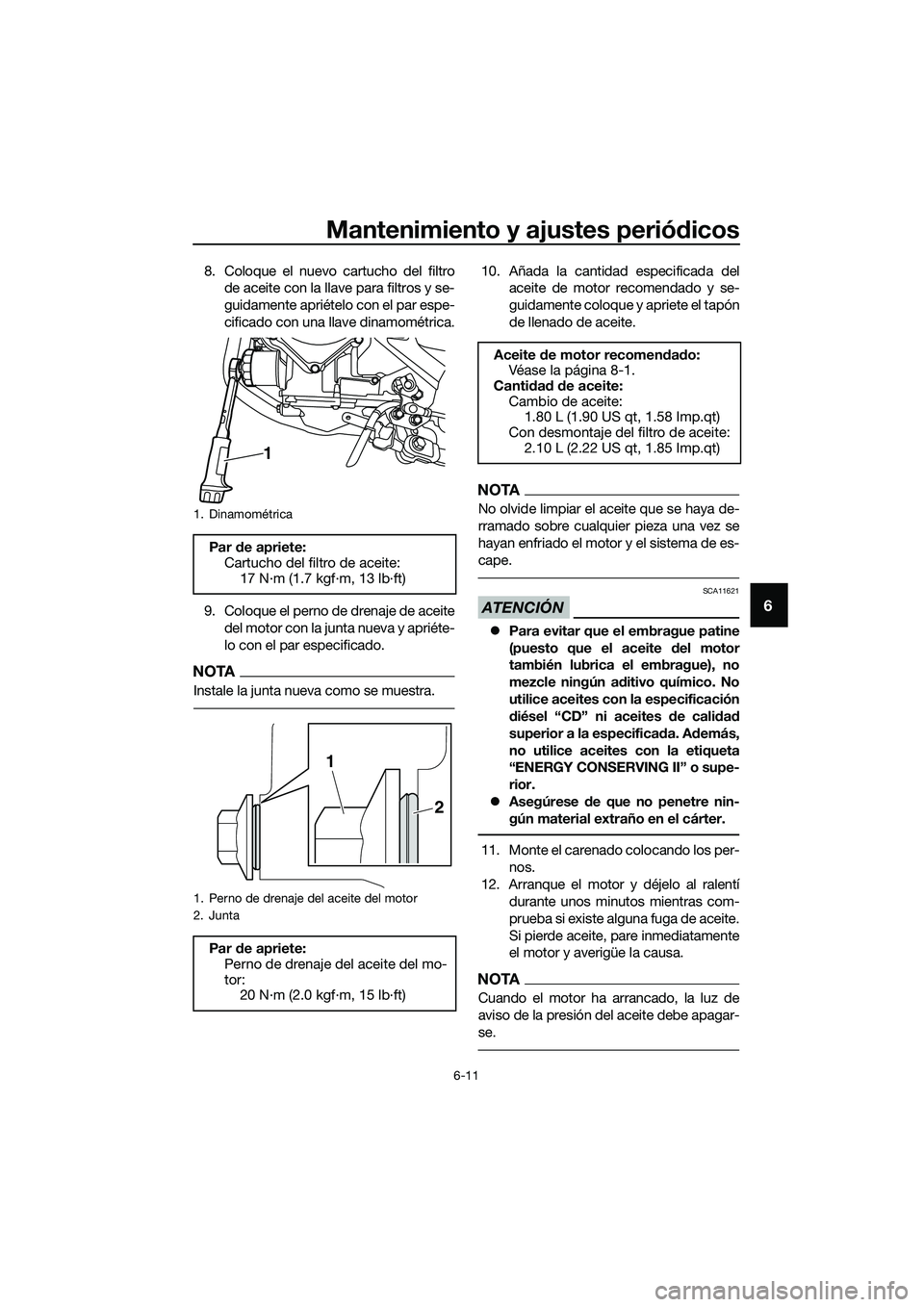

6-11
6
8. Coloque el nuevo cartucho del filtro
de aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica.
9. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
NOTA
Instale la junta nueva como se muestra.
10. Añada la cantidad especificada del
aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
NOTA
No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
11. Monte el carenado colocando los per-
nos.
12. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTA
Cuando el motor ha arrancado, la luz de
aviso de la presión del aceite debe apagar-
se.
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite:
17 N·m (1.7 kgf·m, 13 lb·ft)
1. Perno de drenaje del aceite del motor
2. Junta
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Cambio de aceite:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Con desmontaje del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)
UB6WS0S0.book Page 11 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-12
6

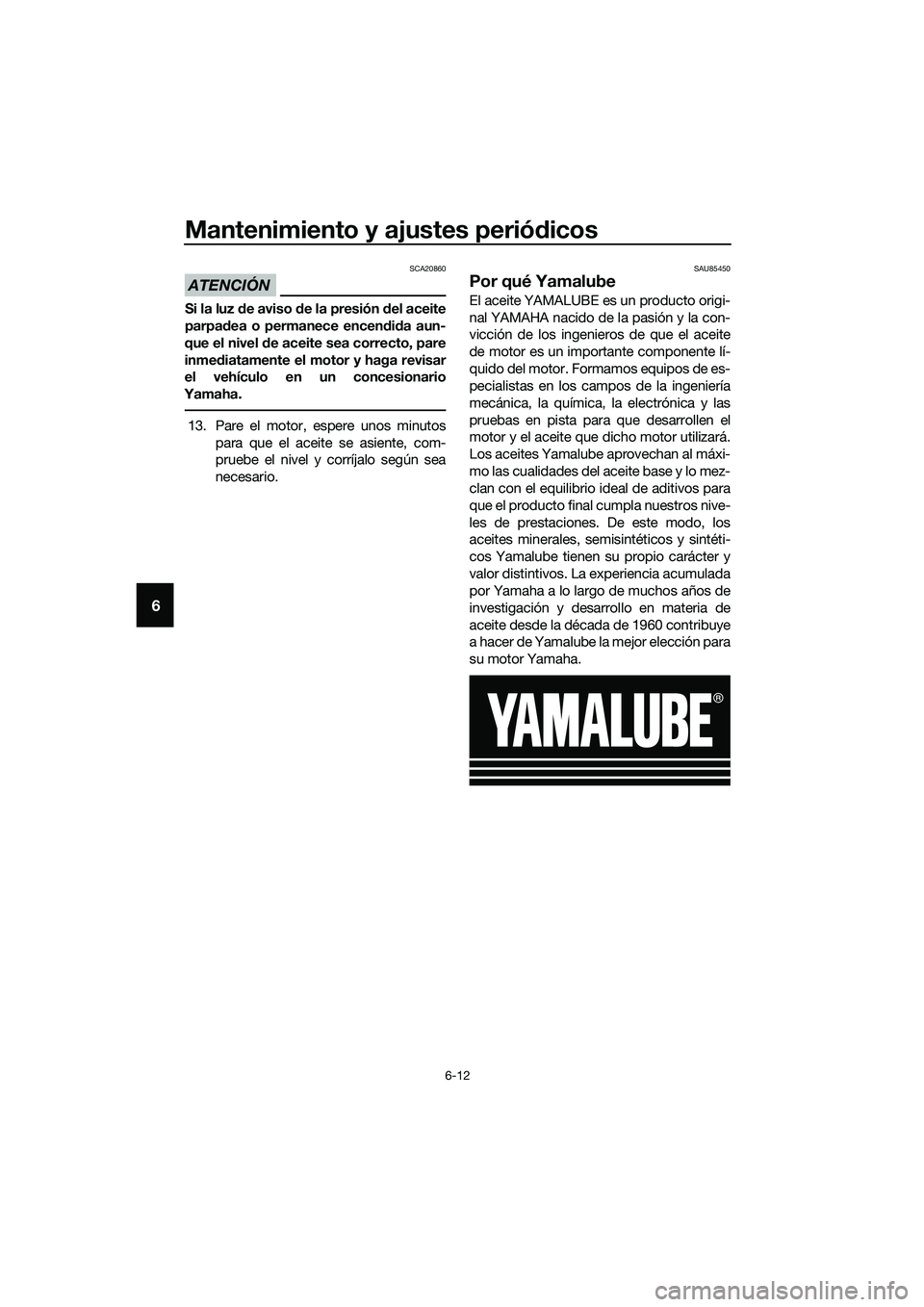

ATENCIÓN
SCA20860
Si la luz de aviso de la presión del aceite
parpadea o permanece encendida aun-
que el nivel de aceite sea correcto, pare
inmediatamente el motor y haga revisar
el vehículo en un concesionario
Yamaha.
13. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
SAU85450
Por qué Yamalube
El aceite YAMALUBE es un producto origi-
nal YAMAHA nacido de la pasión y la con-
vicción de los ingenieros de que el aceite
de motor es un importante componente lí-
quido del motor. Formamos equipos de es-
pecialistas en los campos de la ingeniería
mecánica, la química, la electrónica y las
pruebas en pista para que desarrollen el
motor y el aceite que dicho motor utilizará.
Los aceites Yamalube aprovechan al máxi-
mo las cualidades del aceite base y lo mez-
clan con el equilibrio ideal de aditivos para
que el producto final cumpla nuestros nive-
les de prestaciones. De este modo, los
aceites minerales, semisintéticos y sintéti-
cos Yamalube tienen su propio carácter y
valor distintivos. La experiencia acumulada
por Yamaha a lo largo de muchos años de
investigación y desarrollo en materia de
aceite desde la década de 1960 contribuye
a hacer de Yamalube la mejor elección para
su motor Yamaha.
UB6WS0S0.book Page 12 Friday, March 27, 2020 2:28 PM

Mantenimiento y ajustes periódicos
6-13
6
SAU20071

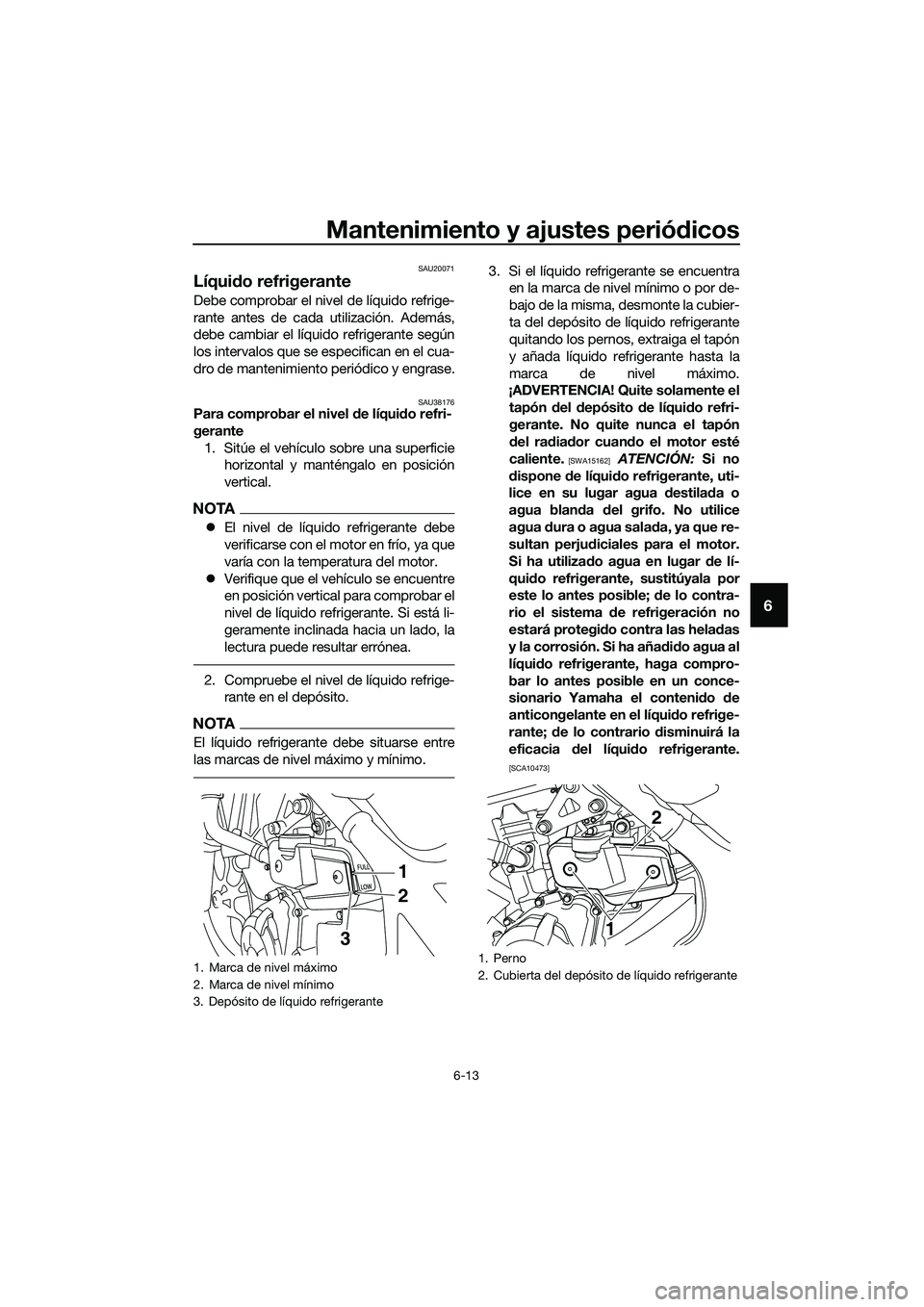

Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU38176Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, desmonte la cubier-
ta del depósito de líquido refrigerante
quitando los pernos, extraiga el tapón
y añada líquido refrigerante hasta la
marca de nivel máximo.
¡ADVERTENCIA! Quite solamente el
tapón del depósito de líquido refri-
gerante. No quite nunca el tapón
del radiador cuando el motor esté
caliente.
[SWA15162] ATENCIÓN: Si no
dispone de líquido refrigerante, uti-
lice en su lugar agua destilada o
agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10473]
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Depósito de líquido refrigerante
1
2
3
1. Perno
2. Cubierta del depósito de líquido refrigerante
2
1
UB6WS0S0.book Page 13 Friday, March 27, 2020 2:28 PM

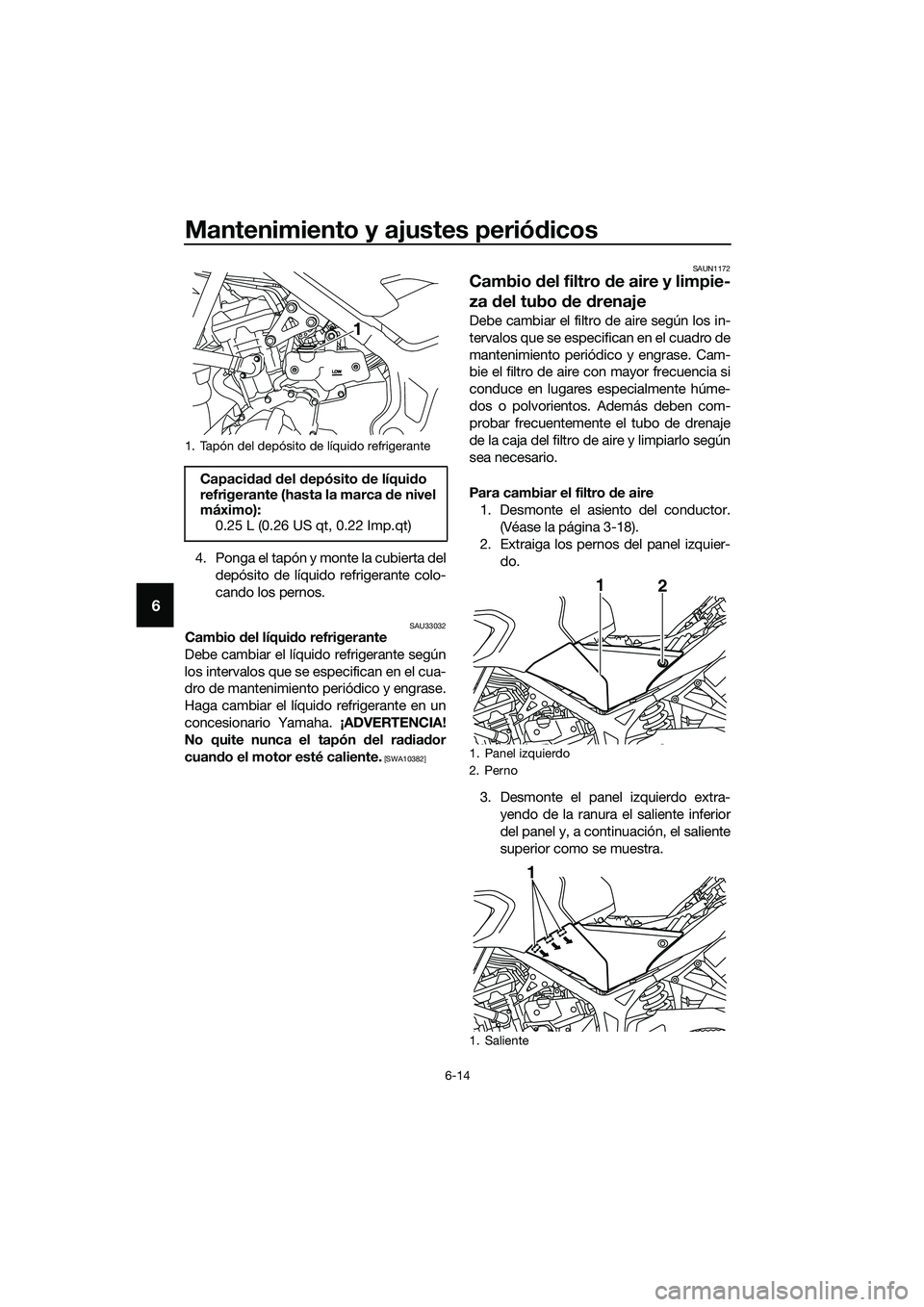

Mantenimiento y ajustes periódicos
6-14
6
4. Ponga el tapón y monte la cubierta del
depósito de líquido refrigerante colo-
cando los pernos.
SAU33032Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]SAUN1172
Cambio del filtro de aire y limpie-
za del tubo de drenaje
Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos. Además deben com-
probar frecuentemente el tubo de drenaje
de la caja del filtro de aire y limpiarlo según
sea necesario.
Para cambiar el filtro de aire
1. Desmonte el asiento del conductor.
(Véase la página 3-18).
2. Extraiga los pernos del panel izquier-
do.
3. Desmonte el panel izquierdo extra-
yendo de la ranura el saliente inferior
del panel y, a continuación, el saliente
superior como se muestra.
1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Panel izquierdo
2. Perno
1. Saliente
2 1
1
UB6WS0S0.book Page 14 Friday, March 27, 2020 2:28 PM

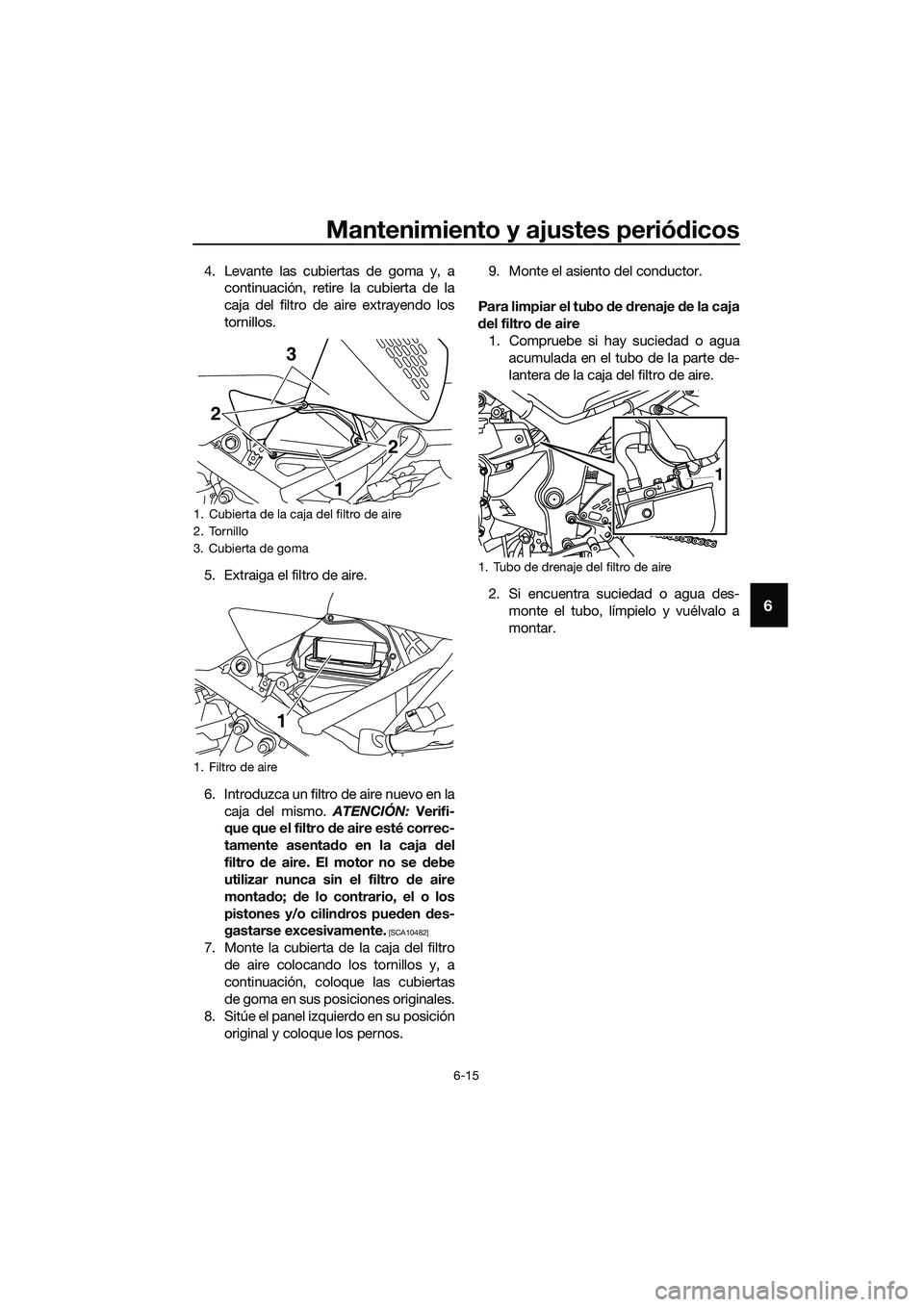

Mantenimiento y ajustes periódicos
6-15
6
4. Levante las cubiertas de goma y, a
continuación, retire la cubierta de la
caja del filtro de aire extrayendo los
tornillos.
5. Extraiga el filtro de aire.
6. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10482]
7. Monte la cubierta de la caja del filtro
de aire colocando los tornillos y, a
continuación, coloque las cubiertas
de goma en sus posiciones originales.
8. Sitúe el panel izquierdo en su posición
original y coloque los pernos.9. Monte el asiento del conductor.
Para limpiar el tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo de la parte de-
lantera de la caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.
1. Cubierta de la caja del filtro de aire
2. Tornillo
3. Cubierta de goma
1. Filtro de aire
12
23
1
1. Tubo de drenaje del filtro de aire
1
UB6WS0S0.book Page 15 Friday, March 27, 2020 2:28 PM

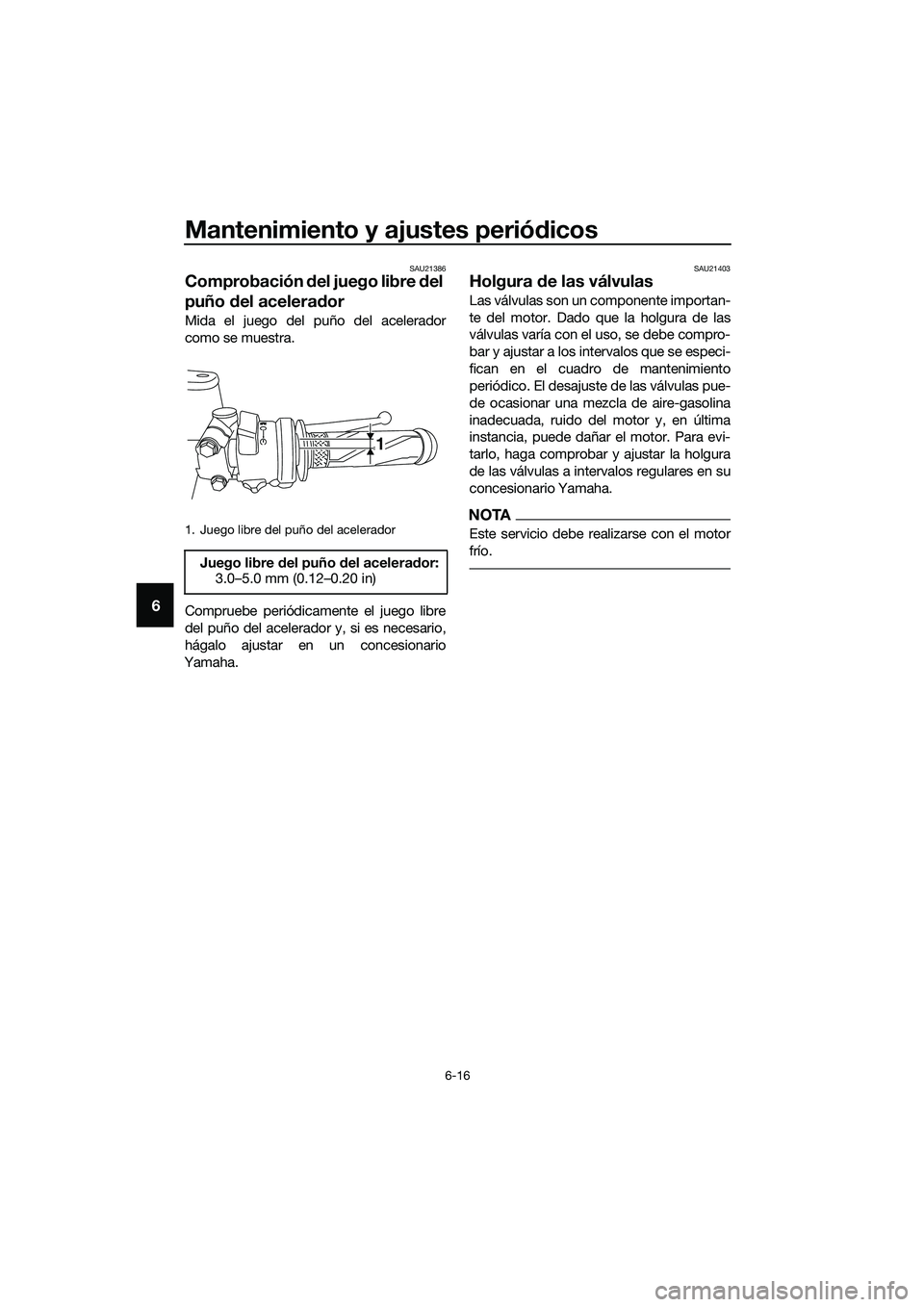

Mantenimiento y ajustes periódicos
6-16
6
SAU21386
Comprobación del juego libre del
puño del acelerador
Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulas
Las válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.
NOTA
Este servicio debe realizarse con el motor
frío.1. Juego libre del puño del acelerador
Juego libre del puño del acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
UB6WS0S0.book Page 16 Friday, March 27, 2020 2:28 PM
