Manutenção periódica e ajustes
6-9
1
2
3
4
567
8
9
10
11
12
Substitua os tubos dos tr avões de quatro em quatro anos e caso apresentem fendas ou es tejam danificados.
U2PPP3P0.book 9 ページ 2016年9月21日 水曜日 午後3時39分
Page 72 of 116

Manutenção periódica e ajustes
6-10
1
2
3
4
56
7
8
9
10
11
12
PAU18752
Remoção e instalação do painelO painel ilustrado tem de ser retirado para
se efetuarem alguns dos trabalhos de ma-
nutenção descritos nest e capítulo. Consulte
esta secção sempre que precisar de retirar
e instalar o painel.
PAU63101
Painel A

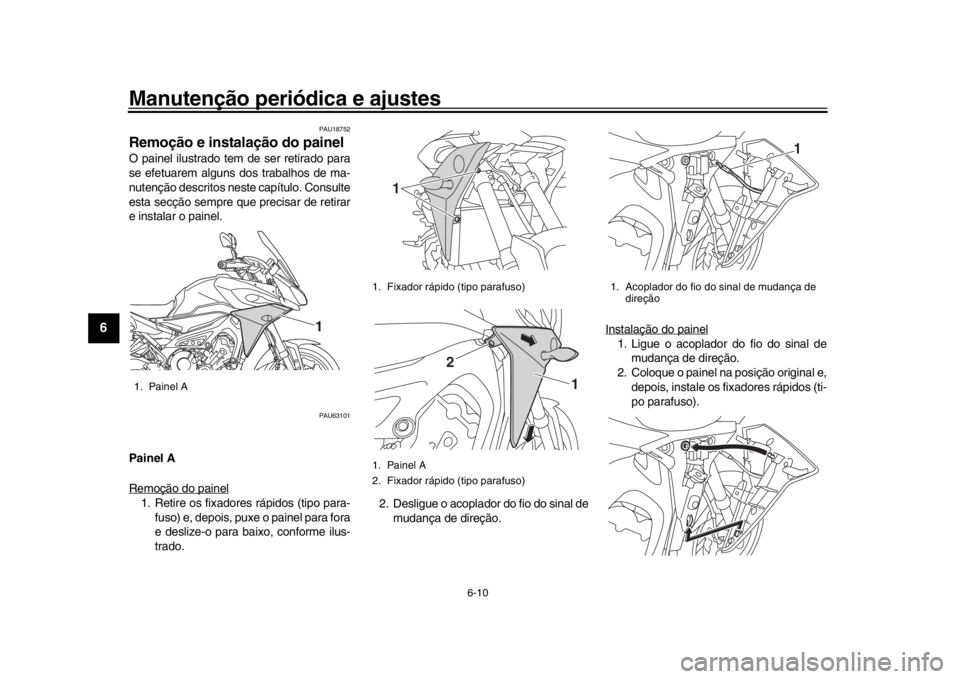

Remoção do painel1. Retire os fixadores rápidos (tipo para- fuso) e, depois, puxe o painel para fora
e deslize-o para baixo, conforme ilus-
trado. 2. Desligue o acoplador do fio do sinal de
mudança de direção. Instalação do painel
1. Ligue o acoplador do fio do sinal de
mudança de direção.
2. Coloque o painel na posição original e, depois, instale os fixadores rápidos (ti-
po parafuso).
1. Painel A
1
1. Fixador rápido (tipo parafuso)
1. Painel A
2. Fixador rápido (tipo parafuso)
1
1
2
1. Acoplador do fio do sinal de mudança de
direção
1
U2PPP3P0.book 10 ページ 2016年9月21日 水曜日 午後3時39分
Page 73 of 116

Manutenção periódica e ajustes
6-11
1
2
3
4
567
8
9
10
11
12
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferrament
as para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quanto puxa a mesma para fora; para a
instalar, rode-a para a frente e para trásenquanto a empurra para dentro.
Vela de ignição especificada:
NGK/CPR9EA9
1. Distância do elétrodo da vela de igniçãoDistância do elétrodo da vela de igni-
ção:0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:Vela de ignição:13 N·m (1.3 kgf·m, 9.4 lb·ft)
U2PPP3P0.book 11 ページ 2016年9月21日 水曜日 午後3時39分
Page 74 of 116

Manutenção periódica e ajustes
6-12
1
2
3
4
56
7
8
9
10
11
12
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
Verifique as ligações dos tubos.
Verifique todos os tubos e latas quanto
a fendas ou danos. Substitua-a se es-
tiver danificada.
Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU1987B
Óleo do motor e cartucho do
filtro de óleoO nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos inte rvalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor 1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior direito do cárter.NOTAO óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo. 4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou
sem substituição do cartucho do filtro
de óleo) 1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
1. Caixa
2. Respiradouro da lata
1
2

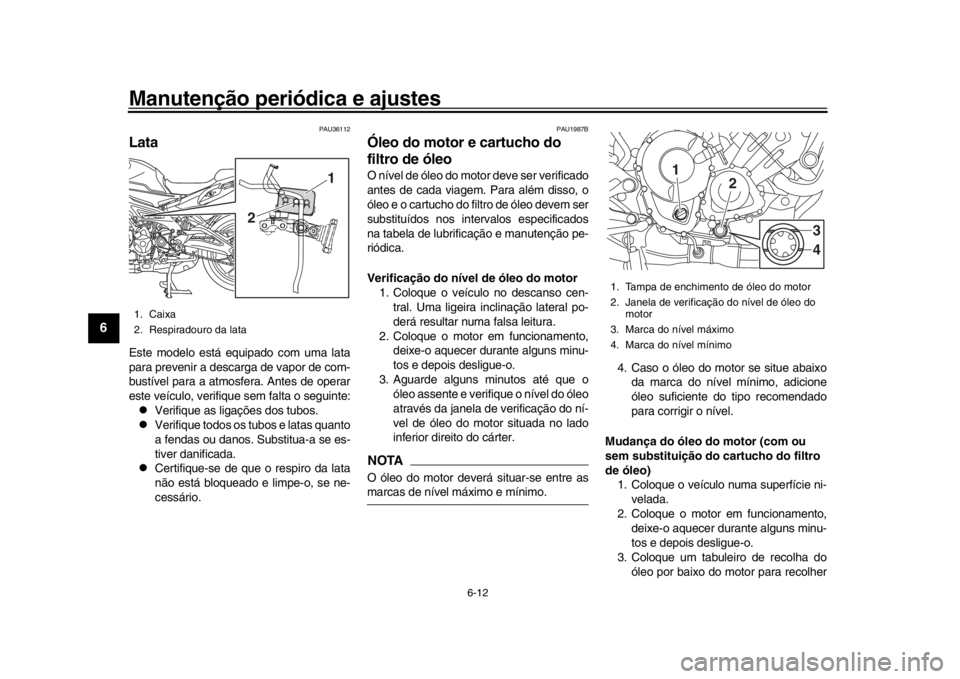

1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
34
U2PPP3P0.book 12 ページ 2016年9月21日 水曜日 午後3時39分
Page 75 of 116

Manutenção periódica e ajustes
6-13
1
2
3
4
567
8
9
10
11
12
o óleo usado.
4. Retire a tampa de enchimento de óleo,
a cavilha de drenagem de óleo do mo-
tor e a respetiva anilha, para drenar o
óleo do cárter.
NOTAIgnore os passos 5–7 se não desejar subs-tituir o cartucho do filtro de óleo.
5. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
6. Aplique uma camada pouco espessa de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação emO está bem encaixado.
7. Instale o novo cartucho do filtro de óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário espec ificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor
2. Anilha1
2
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1
1. Anel de vedação em O
U2PPP3P0.book 13 ページ 2016年9月21日 水曜日 午後3時39分
Page 76 of 116

Manutenção periódica e ajustes
6-14
1
2
3
4
56
7
8
9
10
11
12
8. Instale a cavilha de drenagem de óleo do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade especi- ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-nhum material estranho no cárter.
10. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu- gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correto, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
1. Chave de binárioBinário de aperto:Cartucho do filtro de óleo:
17 N·m (1.7 kgf·m, 12 lb·ft)
Binário de aperto: Cavilha de drenagem de óleo do mo-
tor:43 N·m (4.3 kgf·m, 31 lb·ft)
1
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo: Mudança de óleo:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)
U2PPP3P0.book 14 ページ 2016年9月21日 水曜日 午後3時39分
Page 77 of 116

Manutenção periódica e ajustes
6-15
1
2
3
4
567
8
9
10
11
12
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU40157
Verificação do nível de líquido refrige-
rante 1. Coloque o veículo no descanso cen- tral.NOTA
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de refrigerante no re- servatório de refrigerante.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo. 3. Se o refrigerante estiver na marca de
nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quen-
te.
[PWA15162]
4. Adicione refrigerante ou água destila-da para fazer subir o refrigerante até à
marca de nível máximo, instale a tam-
pa do reservatório de refrigerante.
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-
rante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
21
3
1. Tampa do reservatório de refrigerante
1
U2PPP3P0.book 15 ページ 2016年9月21日 水曜日 午後3時39分
Page 78 of 116
![YAMAHA MT09 TRACER 2017 Manual de utilização (in Portuguese) Manutenção periódica e ajustes
6-16
1
2
3
4
56
7
8
9
10
11
12
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
PAU63111
Substituição do YAMAHA MT09 TRACER 2017 Manual de utilização (in Portuguese) Manutenção periódica e ajustes
6-16
1
2
3
4
56
7
8
9
10
11
12
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
PAU63111
Substituição do](/img/51/51008/w960_51008-77.png)
Manutenção periódica e ajustes
6-16
1
2
3
4
56
7
8
9
10
11
12
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
PAU63111
Substituição do líquido refrigerante1. Coloque o veículo no descanso cen- tral.
2. Retire o painel A. (Consulte a
página 6-10.)
3. Coloque um recipiente sob o motor para recolher o líquido refrigerante
usado.
4. Retire o parafuso retentor da tampa do radiador, o retentor da tampa do radia-
dor e a tampa do radiador. AVISO!
Nunca tente retirar a tampa do ra-
diador enquanto o motor estiver
quente.
[PWA10382]
5. Retire a cobertura do reservatório de
refrigerante e o reservatório de refrige-
rante, retirando as respetivas cavilhas
e anilhas. 6. Retire a tampa do reservatório de refri-
gerante.
7. Drene o refrigerante do respetivo re-
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tampa do radiador
2. Parafuso retentor da tampa do radiador
3. Retentor da tampa do radiador
2
1
3
1. Cavilha
2. Cobertura do reservatório de refrigerante
3. Reservatório de refrigerante
4. Colar
1. Tampa do reservatório de refrigerante
1
1
2
4
3
4
1
U2PPP3P0.book 16 ページ 2016年9月21日 水曜日 午後3時39分
Page 79 of 116

Manutenção periódica e ajustes
6-17
1
2
3
4
567
8
9
10
11
12
servatório, virando o reservatório ao
contrário.
8. Instale o reservatório de refrigerante e a respetiva cobertura, colocando am-
bos na respetiva posição original e ins-
talando as anilhas e cavilhas.
9. Retire a cavilha de drenagem de refri- gerante e a anilha para drenar o siste-
ma de refrigeração.
10. Depois do refrigerante estar totalmen- te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
11. Instale a cavilha de drenagem de refri- gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado. 12. Verta a quantidade especificada de lí-
quido refrigerante recomendado no ra-
diador e no reservatório.
13. Coloque a tampa do reservatório de refrigerante.
14. Instale a tampa do radiador.
15. Coloque o motor em funcionamento,
deixe-o ao ralenti durante alguns mi-
nutos e depois desligue-o.
16. Retire a tampa do radiador para verifi- car o nível de líquido refrigerante no
radiador. Se necessário, acrescente lí-
quido refrigerante suficiente até que
atinja o topo do radiador e, finalmente, coloque a tampa do radiador, o reten-
tor da tampa do radiador e o parafuso
retentor da tampa do radiador.
17. Verifique o nível de líquido refrigerante no reservatório. Se necessário, retire a
tampa do reservatório de refrigerante,
adicione líquido refrigerante até à mar-
ca do nível máximo e volte a colocar a
tampa.
18. Coloque o motor em funcionamento e verifique se existem fugas de líquido
refrigerante no veículo. Caso detete
fugas de líquido refrigerante, solicite a
um concessionário Yamaha que verifi-
que o sistema de refrigeração.
19. Desligue o motor e, depois, instale o painel.
1. Cavilha de drenagem de refrigerante
2. Anilha1
2
Binário de aperto:Cavilha de drenagem de refrigerante:12 N·m (1.2 kgf·m, 8.7 lb·ft)
Proporção de mistura de anticonge-
lante/água: 1:1
Anticongelante recomendado:
Anticongelante de etilenoglicol de
alta qualidade com anticorrosivos
para motores em alumínio
Quantidade de líquido refrigerante: Radiador (incluindo todas as vias):1.93 L (2.04 US qt, 1.70 Imp.qt)
Reservatório de refrigerante (até à
marca do nível máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2PPP3P0.book 17 ページ 2016年9月21日 水曜日 午後3時39分
Page 80 of 116

Manutenção periódica e ajustes
6-18
1
2
3
4
56
7
8
9
10
11
12
PAU36765
Elemento do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU44735
Verificação da velocidade de
ralenti do motorVerifique a velocidade de ralenti do motor e,
se necessário, solicit e a um concessionário
Yamaha que a retifique.
PAU21386
Verificação da folga do punho do
aceleradorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
Velocidade de ralenti do motor:
1100–1300 rpm1. Folga do punho do aceleradorFolga do punho do acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
U2PPP3P0.book 18 ページ 2016年9月21日 水曜日 午後3時39分
