Periodiskt underhåll och justering
6-18
6
VARNING
MWA10902
Framdäck och bakdäck bör vara av
samma fabrikat och utformning,
annars kan motorcykelns hante-
ringsegenskaper ändras vilket kan
leda till en olycka.
 Se alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.
 Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft när
du kör.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande
punkter för att du ska få ut så mycket
som möjligt av dessa däck.  Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig-
heter.
 Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig- heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.
 Däcken måste vara uppvärmda inn-
an du kan köra med höga hastighe-
ter.
 Anpassa alltid lufttrycket beroende
på körförhållanden.
Framdäck:
Storlek:
120/70 R 15 M/C 56V
Tillverkare/modell: BRIDGESTONE/A41F M
Bakdäck: Storlek:190/55 R 17 M/C 75V
Tillverkare/modell: BRIDGESTONE/A41R M
FRAM och BAK:
Luftventil:TR412
Ventilhus:
#9100 (original)
UBD5M1M0.book Page 18 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-19
6
MAU61160
Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen. Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
 Framhjulen bör balanseras om du har
bytt fälgar eller däck. Ett obalanserat
hjul kan ge upphov till dåliga prestan-
da, besvärliga hanteringsegenskaper
och en förkortad livslängd på däcket.
MAU22083
Justering av kopplingshandta-
gets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
För att öka kopplingshandtagets spel ska
justerbulten för kopplingshandtagets spel
vridas i riktning (a). För att minska kopp-
lingshandtagets spel ska justerbulten vri-
das i riktning (b).
TIPSOm du inte kan ställa in det angivna spelet
på kopplingshandtaget enligt anvisningar-
na ovan eller om kopplingshandtaget inte
fungerar som det ska, bör du be en
Yamaha-återförsäljare att kontrollera kopp-
lingsmekanismen.

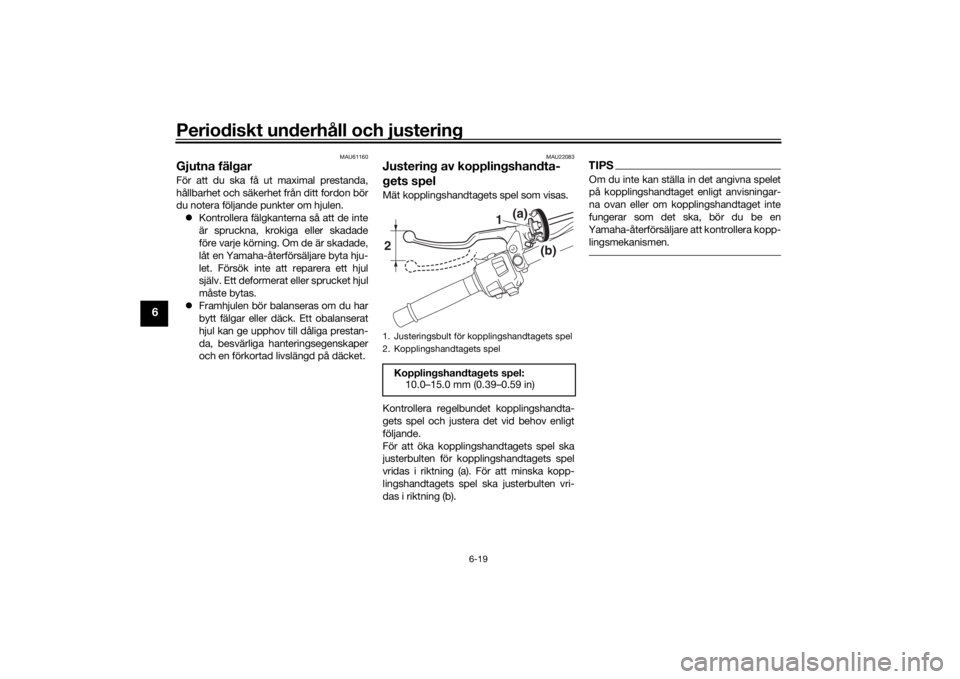

1. Justeringsbult för kopplingshandtagets spel
2. Kopplingshandtagets spelKopplingshandtagets spel: 10.0–15.0 mm (0.39–0.59 in)
1 (a)
(b)
2
UBD5M1M0.book Page 19 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-20
6
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU36505
BromsljuskontakterBromsljuset bör tändas strax innan brom-
sarna ansätts. Bromsljuset aktiveras med
kontakter som är anslutna till bromshand-
taget och bromspedalen. Eftersom broms-
ljuskontakterna är komponenter i det
låsningsfria bromssystemet bör de endast
underhållas av en Yamaha-återförsäljare.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU22433
Bromsbelägg, fram

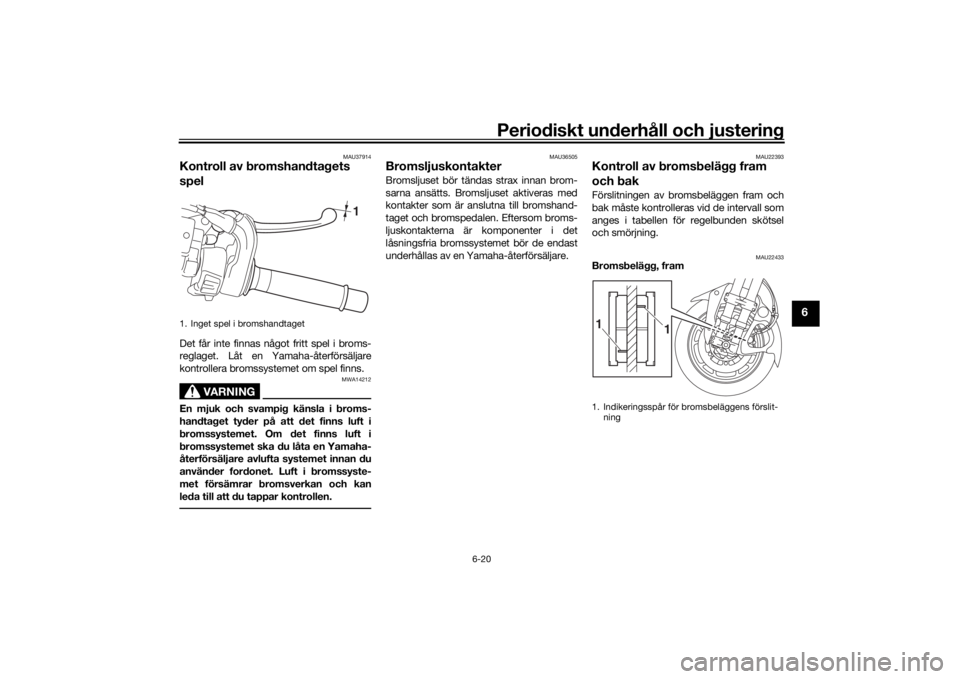

1. Inget spel i bromshandtaget
1

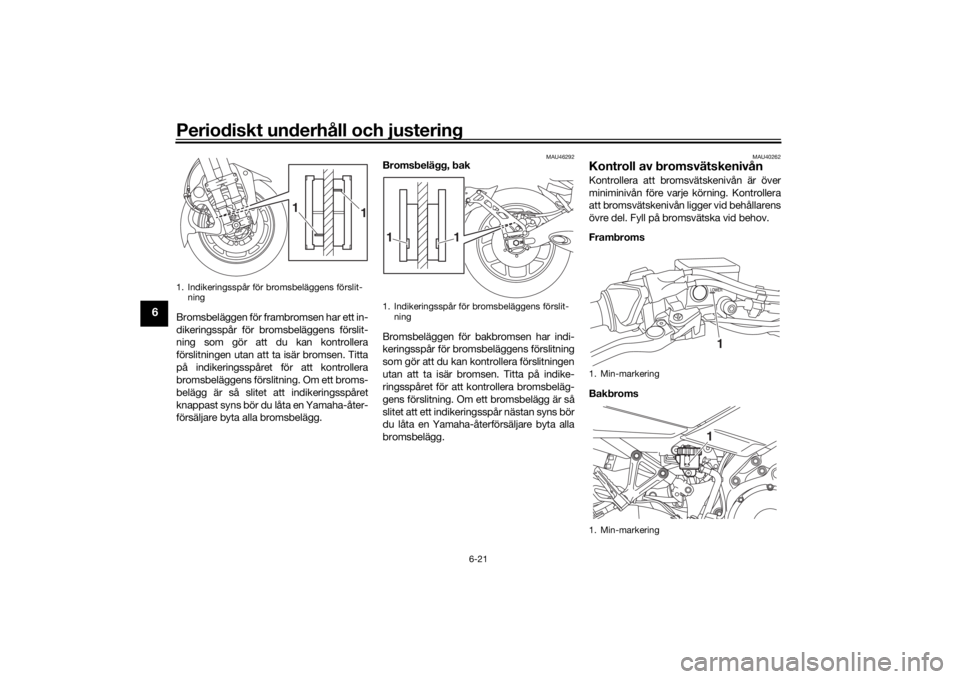

1. Indikeringsspår för bromsbeläggens förslit- ning
1
1
UBD5M1M0.book Page 20 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-21
6
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU46292
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har indi-
keringsspår för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indike-
ringsspåret för att kontrollera bromsbeläg-
gens förslitning. Om ett bromsbelägg är så
slitet att ett indikeringsspår nästan syns bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
1. Indikeringsspår för bromsbeläggens förslit- ning
1
1
1. Indikeringsspår för bromsbeläggens förslit-ning
1
1
1. Min-markering
1. Min-markering
11
UBD5M1M0.book Page 21 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-22
6
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande: För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
 Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-broms-
vätska från en förseglad behållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22734
Byte av bromsvätskaLåt en Yamaha-återför säljare byta broms-
vätskan vartannat år. Dessutom bör tätning-
arna i huvudcylindrarna och bromsoken
samt bromsslangarna bytas vid de intervall
som anges nedan eller tidigare om broms-
systemet är skadat eller läcker.
 Bromstätningar: vartannat år
 Bromsslangar: vart 4:e år
Specificerad bromsvätska:
DOT 4
UBD5M1M0.book Page 22 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-23
6
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU2277G

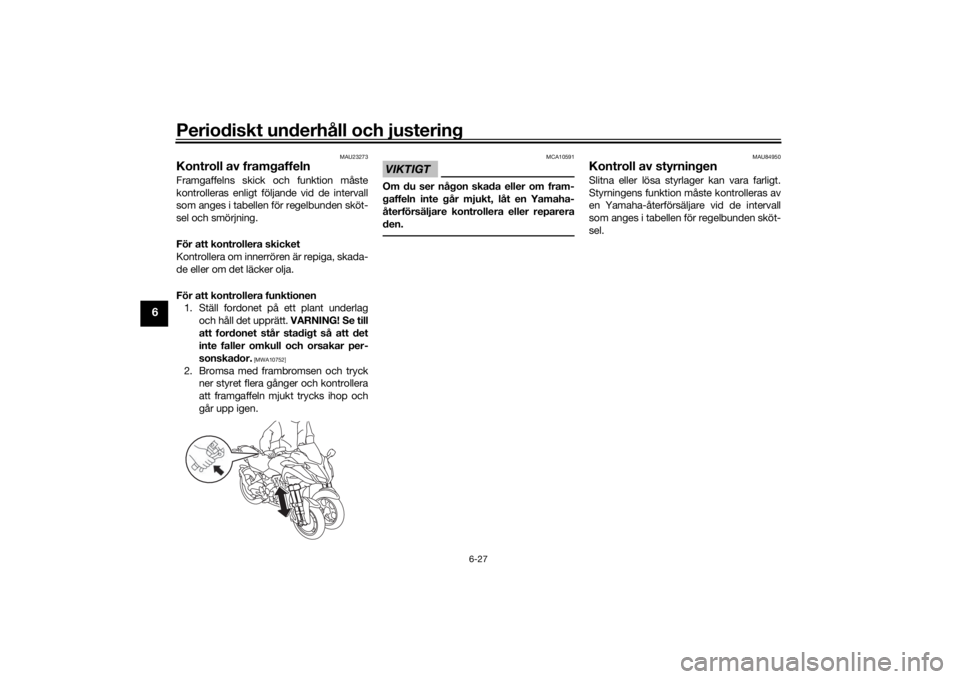

För att kontrollera kedjespänningen1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bilden. 4. Om kedjespänningen inte stämmer
måste den justeras enligt följande.
VIKTIGT: En felaktig kedjespän-
ning kan belasta motorn för myck-
et såväl som andra vitala delar på
motorcykeln, vilket kan leda till att
kedjan kuggar över eller brister.
Om kedjans nedhängning är större
än 50.0 mm (1.97 in) kan kedjan
skada ramen, svingarmen och an-
dra delar. För att hindra att detta
inträffar bör du se till att kedje-
spänningen håller sig inom specifi-
kationerna.
[MCA17791]
MAU74260
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.1. Lossa axelmuttern och låsmuttern på båda sidor om svingarmen. 2. För att sträcka kedjan, vrid justerbul-
ten för kedjespänning på båda sidor
om svingarmen i riktning (a). För att
lossa kedjan, vrid justerbulten på
båda sidor om svingarmen i riktning
(b), och tryck bakhjulet framåt.
TIPSAnvänd riktmarkeringarna på båda sidor
om svingarmen och kontrollera att båda
kedjesträckarna är i samma läge så att hju-
let blir rätt inriktat.
1. KedjespänningKedjespänning:5.0–15.0 mm (0.20–0.59 in)
1

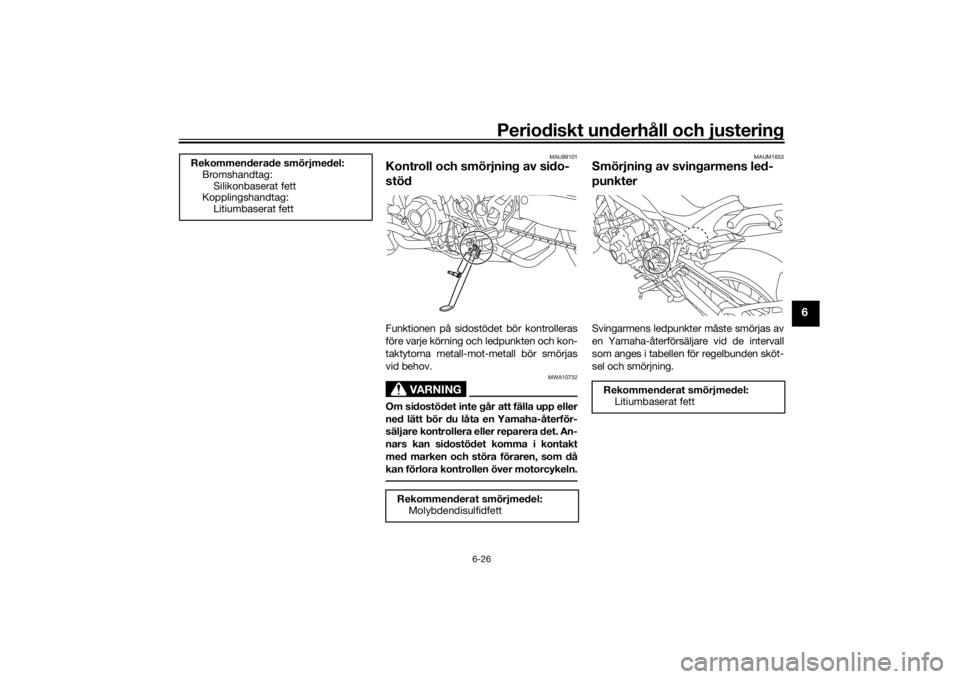

1. Axelmutter
2. Låsmutter
2
1
UBD5M1M0.book Page 23 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-24
6
3. Dra åt axelmuttern och dra sedan åtlåsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med fotogen och en li-ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan
göras ren med ångtvätt, hög-
tryckstvätt eller olämpliga lösnings-
medel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd
inte motorolja eller annat smörj-
medel på kedjan eftersom de kan
innehålla substanser som kan ska-
da O-ringarna.
[MCA11112] MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den.
VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]
1. Justerbult för kedjespänningen
2. Kedjesträckare
3. RiktmarkeringÅtdragningsmoment: Axelmutter:
150 N·m (15 kgf·m, 111 lb·ft)
Låsmutter: 16 N·m (1.6 kgf·m, 12 lb·ft)
(a)(b)
1
2
3
Rekommenderat smörjmedel:Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBD5M1M0.book Page 24 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-25
6
MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU44276

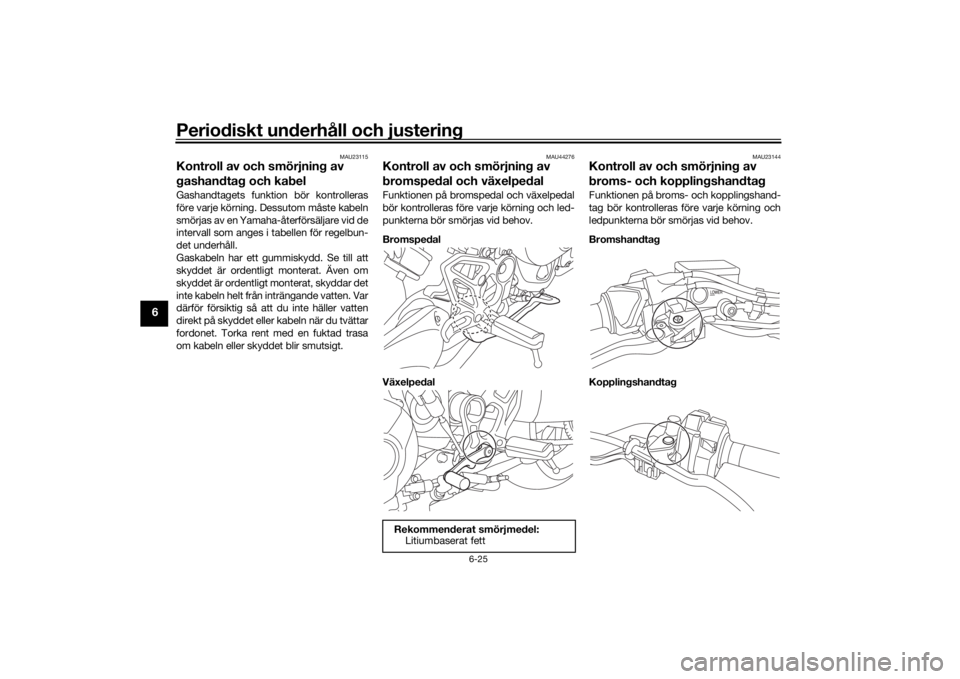

Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
UBD5M1M0.book Page 25 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-26
6
MAU89101
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
Rekommenderade smörjmedel:
Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
Rekommenderat smörjmedel: Molybdendisulfidfett
Rekommenderat smörjmedel:
Litiumbaserat fett
UBD5M1M0.book Page 26 Friday, October 25, 2019 2:54 PM

Periodiskt underhåll och justering
6-27
6
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU84950
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Styrningens funktion måste kontrolleras av
en Yamaha-återförsälja re vid de intervall
som anges i tabellen för regelbunden sköt-
sel.
UBD5M1M0.book Page 27 Friday, October 25, 2019 2:54 PM
