YAMAHA R6 RACE 2022 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
7-6
7
9*Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
10 *Wiella gers • Controleer op speling of bescha-
digingen. √√√√
11 *La
gers scharnier-
punt achter bru g • Controleer op een correcte wer-
king en overmatige speling. √√√√
• Smeren met lithiumvet. Elke 50000 km (30000 mi)
12 Aan drijfkettin g • Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
• Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 800 km (500 mi) en nadat de motorfie
ts is gewassen of ermee in de regen
of vochtige gebieden is gereden
13 *Balhoof dla gers • Controleer of de lagers loszitten.
√√√
• Smeren met gematigde hoeveel- heid lithiumvet. √√
14 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. √√√√√
15 Scharnieras van
remhen
del • Smeren met siliconenvet.
√√√√√
16 Scharnieras van
rempe
daal • Smeren met lithiumvet.
√√√√√
17 Scharnieras van
koppelin
gshen del • Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
( 18

000 mi) 40000 km
(24000 mi)
UBN6DBD0.book Page 6 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-7
7
18 Scharnieras van
schakelpe
daal • Smeren met lithiumvet.
√√√√√
19 Zijstan daar d • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
20 *Zijstan
daar dscha-
kelaar • Controleer de werking en vervang
indien nodig. √√√√√√
21 *Voorvork • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
22 *Schok demperunit • Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig. √√√√
23 *Relaisarm achter-
wielophan
gin g en
scharnierpunten
ver bin din gsarm • Controleer de werking.
√√√√
24 Motorolie • Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con- troleer de machine op olielekka-
ge. √√√√√√
25 Oliefilterpatroon • Vervangen. √√√
26 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√√
• Verversen. Elke 3 jaar
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBN6DBD0.book Page 7 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-8
7
DAU80531
OPMERKINGLuchtfilter
 Het luchtfilter van dit model is voorzien van een geolied papieren element. Dit element kan niet met perslucht worden gereinigd en
zal beschadigd raken als u dat toch probeert.
 Het luchtfilterelement moet u vaker vervangen als u va ak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
 Controleer regelmatig het vloeistofniveau van de remmen voor en achter. Vul bij indien vereist.
 Vervang elke twee jaar de hoofdremcilinder achter, de interne onderdelen van de hoofdremcilinder voor en de remklauwen, en ver-
vers de remvloeistof.27 *EXUP-systeem • Controleer de werking, de vrije
slag van de kabel en de positie
van de katrol. √√√
28 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
29 *Bewe
gen de delen
en kab els •Smeren.
√√√√√
30 *Gas
greephuis en
g askab el • Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de gaskabel. √√√√√
31 *Lampen, richtin
g-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBN6DBD0.book Page 8 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-9
7
 Vervang de remslangen elke vier jaar, of eerder wanneer ze zijn gescheurd of beschadigd.
UBN6DBD0.book Page 9 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-10
7
DAU18713
Stroomlijn- en framepanelen ver-
wijderen en aan bren genBij het uitvoeren van sommige onder-
houdswerkzaamheden beschreven in dit
hoofdstuk moeten de afgebeelde stroom-
lijn- en framepanelen worden verwijderd.
Neem deze paragraaf door wanneer een
stroomlijn- of framepaneel moet worden
verwijderd of aangebracht.
DAU79983
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneel1. Verwijder paneel A. (Zie pagina 7-14.)
2. Verwijder de bouten, drukclips en de
snelsluitschroef.
1. Stroomlijnpaneel A
2. Stroomlijnpaneel B
1
2
1. Stroomlijnpaneel C
2. Stroomlijnpaneel D
1. Paneel A
2. Paneel B
1
2
1
2
1. Stroomlijnpaneel A
2. Bout
3. Snelsluitschroef
1
3
2
2
UBN6DBD0.book Page 10 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-11
7
3. Schuif het stroomlijnpaneel zoals ge-
toond. 4. Verwijder de bovenste uitsteeksels uit
de sleuven en schuif dan het stroom-
lijnpaneel naar voren.
Aanbrengen van het stroomlijnpaneel
1. Schuif het stroomlijnpaneel naar ach- teren en plaats dan de bovenste uit-
steeksels in de sleuven. 2. Schuif het stroomlijnpaneel zoals ge-
toond.
3. Breng de bouten, drukclips en de snelsluitschroef aan.
1. Bout
1. Drukclip
1
1
1. Stroomlijnpaneel A
1. Stroomlijnpaneel A
1
1
1. Stroomlijnpaneel A
1. Stroomlijnpaneel A
1
1
UBN6DBD0.book Page 11 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-12
7
OPMERKINGBreng de bouten losjes aan, monteer dan
de drukclips en de snelsluitschroef en haal
vervolgens de bouten aan.4. Monteer het paneel.
Stroomlijnpaneel B
Verwijderen van stroomlijnpaneel1. Verwijder paneel A en stroomlijnpa- neel A. (Zie pagina 7-14.)
2. Verwijder stroomlijnpaneel B door de
bouten los te halen. Aanbrengen van het stroomlijnpaneel
1. Plaats stroomlijnpaneel B in de oor-
spronkelijke positie en breng dan de
bouten aan.
2. Monteer stroomlijnpaneel A en paneel
A.
Stroomlijnpaneel C
Verwijderen van stroomlijnpaneel1. Verwijder paneel B. (Zie pagina 7-14.)
2. Verwijder de bouten, drukclip en snel- sluitschroef.
3. Schuif het stroomlijnpaneel zoals ge-toond.
1. Stroomlijnpaneel B
2. Bout
1 2 2
1. Stroomlijnpaneel C
2. Bout
3. Snelsluitschroef
1
2
2
3
1. Bout
1. Drukclip
1
1
UBN6DBD0.book Page 12 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-13
7
4. Verwijder het stroomlijnpaneel door
de bovenste uitsteeksels uit de sleu-
ven te verwijderen.
Aanbrengen van het stroomlijnpaneel1. Plaats de bovenste uitsteeksels in de sleuven. 2. Schuif het stroomlijnpaneel zoals ge-
toond.
3. Breng de bouten, drukclip en snel- sluitschroef aan.
OPMERKINGBreng de bouten losjes aan, monteer dan
de drukclip en de snelsluitschroef en haal
vervolgens de bouten aan.4. Monteer het paneel.
Stroomlijnpaneel D
Verwijderen van stroomlijnpaneel1. Verwijder paneel B en stroomlijnpa- neel C. (Zie pagina 7-14.)
2. Verwijder stroomlijnpaneel D door de
bouten los te halen.
1. Stroomlijnpaneel C
1. Stroomlijnpaneel C
11
1. Stroomlijnpaneel C
1. Stroomlijnpaneel C
11
1. Stroomlijnpaneel D
2. Bout
2
12
UBN6DBD0.book Page 13 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-14
7
Aanbrengen van het stroomlijnpaneel1. Plaats stroomlijnpaneel D in de oor-
spronkelijke positie en breng dan de
bouten aan.
2. Monteer stroomlijnpaneel C en paneel
B.
DAU79970
Panelen A en B
Verwijderen van een paneelVerwijder de drukclips en trek daarna het
paneel los zoals afgebeeld.
Aanbrengen van een paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de drukclips aan.
DAU19653
Controleren van d e bou giesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Paneel A
2. Drukclip
2
1
Voor geschreven bou gie:
NGK/CR10EK
UBN6DBD0.book Page 14 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-15
7
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slag verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Ge
bruik geen geree dschap om d e bou-
g ie dop te verwij deren of aan te bren gen,
om de bobineka bel niet te b eschadig en.
De bou gie dop is mo gelijk lasti g te ver-
wij deren om dat de ru bber af dichtin g aan
het uitein de stevi g vastzit. Haal d e bou-
g ie dop los door hem heen en weer te
d raaien en te gelijkertij d los te trekken;
b ren g d e bou gie dop aan d oor heen en
weer te d raaien en teg elijkertijd aan t

e
d rukken.
DAU36112
Filter busDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.

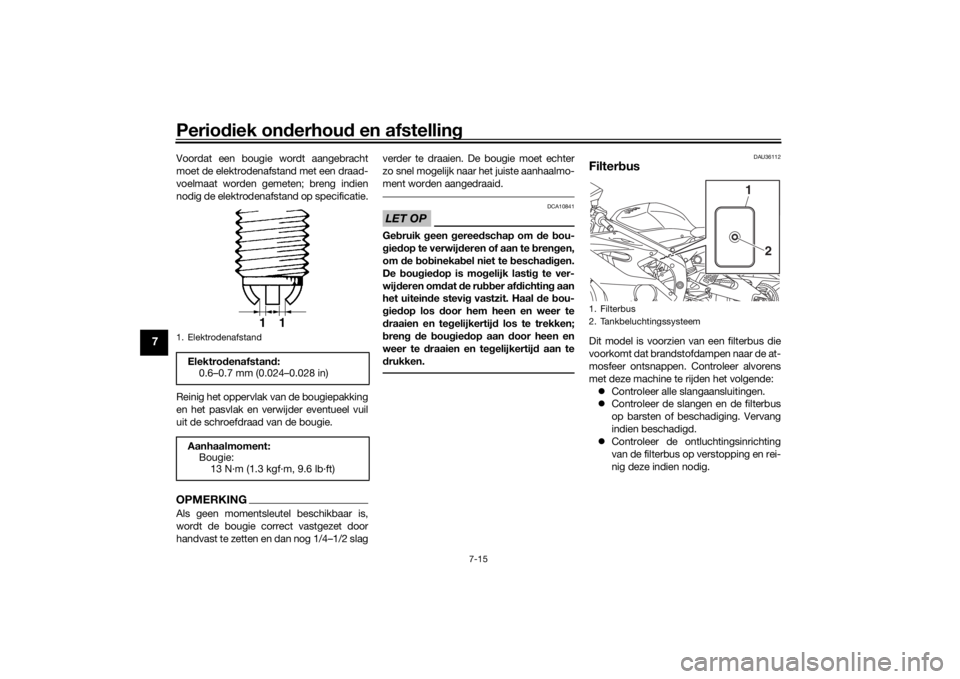

1. ElektrodenafstandElektro denafstan d:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment: Bougie:13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
1. Filterbus
2. Tankbeluchtingssysteem
2
1
