YAMAHA R6 RACE 2022 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
7-16
7
DAU80313
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten om de olie tot rust te laten komen voor een cor-
recte aflezing.
4. Verwijder de peilstok en veeg deze schoon. Steek de peilstok terug in de
olievulopening (zonder vast te draai-
en) en verwijder dan opnieuw om het
olieniveau te controleren.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
5. Controleer de O-ring van de peilstok
op beschadiging en vervang deze in-
dien nodig.
6. Als de motorolie bij of beneden de merkstreep voor minimumniveau
staat, verwijder dan de motorolie-
vuldop en vul voldoende olie van de
aanbevolen soort bij tot het correcte
niveau. 7. Controleer de O-ring van de olie-
vuldop op beschadiging en vervang
deze indien nodig.
8. Steek de peilstok in en draai deze vast en installeer dan de olievuldop en
draai vast.
Om de motorolie te verversen (met of
zon der vervan gin g van oliefilterpatroon)
1. Zet de machine op een vlakke onder- grond.
2. Verwijder de stroomlijnpanelen A en
B. (Zie pagina 7-10.)
3. Start de motor, laat deze een paar mi- nuten warmdraaien en zet hem dan af.
4. Zet een olieopvangbak onder de mo- tor om de gebruikte olie op te vangen.1. Motoroliepeilstok
2. O-ring
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2
3
4
1. Olievuldop
2. O-ring
1
2
1
UBN6DBD0.book Page 16 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-17
7
5. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.OPMERKINGSla de stappen 6…12 over als de oliefilterpa-
troon niet wordt vervangen.6. Verwijder de bout van de schakelhen-del en trek de schakelhendel van de
schakelas.
OPMERKINGMaak indien nodig de schakelschakelaar
en de verbindingsstang los door de onder-
ste moer terug te draaien.
7. Verwijder de overloopslang van debrandstoftank uit de geleiders.
8. Verwijder de oliefilterpatroon met een oliefiltersleutel.
1. Olieaftapplug
2. Pakking
12
1. Schakelhendel
2. Bout van de schakelhendel
3. Oliefilterpatroon
4. Geleider
5. Overloopslang brandstoftank
3
4
5
2
1
1. Schakelschakelaar
2. Drijfstang
3. Moer
1. Oliefiltersleutel
132
1
UBN6DBD0.book Page 17 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-18
7
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.9. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.OPMERKINGZorg dat de o-ring correct aanligt.10. Plaats de nieuwe oliefilterpatroon met een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 11. Breng de overloopslang van de
brandstoftank in de geleiders aan en
plaats deze in de oorspronkelijke po-
sitie.
12. Breng de schakelhendel aan door de sleuf in de schakelhendel op één lijn te
brengen met de merkstreep op de
schakelas. Breng vervolgens de bout
van de schakelhendel aan en zet deze
vast met het voorgeschreven aanhaal-
moment. LET OP: Lijn de merk-
streep en de sleuf met elkaar uit om
een goe de schakelwerkin g te waar-
b or gen. Als de merkstreep en de
sleuf niet met elkaar zijn uit gelijn d, zal
de schakelarm niet goe d b ewe-
g en en kunt u mo gelijk niet op- of
teru gschakelen.
[DCA24140]
13. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
1. O-ring
1. Momentsleutel
Aanhaalmoment:Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
1
1. Schakelhendel
2. Bout van de schakelhendel
3. Sleuf
4. Schakelas
5. Merkteken
Aanhaalmoment:Bout van schakelhendel:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Aanhaalmoment: Olieaftapplug: 43 N·m (4.3 kgf·m, 32 lb·ft)
2
1
34
5
UBN6DBD0.book Page 18 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-19
7
14. Vul met de aangegeven hoeveelheid
van de aanbevolen motorolie.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook d e koppeling) mo gen
g een chemische additieven wor den
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook g een
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g.
 Zor g d at er geen verontreini gin gen
in het carter terecht komen.
15. Controleer de O-ring van de olie- vuldop op beschadiging en vervang
deze indien nodig.
16. Breng de olievuldop aan en draai deze vast.
17. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.LET OP
DCA10402
Zet de motor direct af als het waarschu-
win gslampje olieniveau knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha d ealer, zelfs als het
olieniveau in or de is.18. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
19. Controleer de O-ring van de peilstok op beschadiging en vervang deze in-
dien nodig.
20. Breng de stroomlijnpanelen aan.
DAU85450
Waarom Yamalu beYAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
Aan
bevolen motorolie:
Zie pagina 9-1.
Oliehoeveelheid :
Olieverversing:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterele-
ment:
2.60 L (2.75 US qt, 2.29 Imp.qt)
UBN6DBD0.book Page 19 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-20
7
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU3908B
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor.
1. Zet de machine op een vlakke onder- grond. 2. Houd de machine rechtop en contro-
leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor minimum-
niveau bevindt, verwijder dan paneel
B om bij het koelvloeistofreservoir te
komen. (Zie pagina 7-10.)
4. Verwijder de dop van het koelvloei- stofreservoir. WAARSCHUWING!
Verwij der alleen d e dop van het
koelvloeistofreservoir. Pro beer
nooit om de ra diatorvul dop te ver-
wij deren als de motor warm is.
[DWA15162]
5. Vul koelvloeistof bij tot de merkstreep
voor maximumniveau. LET OP: Als er
g een koelvloeistof aanwezi g is, g e-
b ruik dan in plaats d aarvan ged istil-
leer d water of onthar d leid ingwater.
Ge bruik geen har d water of zout
water, dit is scha delijk voor d e mo-
tor. Als er in plaats van koelvloeistof
water is g eb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof,
an ders is het systeem niet b e-
scherm d te gen vorst en corrosie.
Als er water aan de koelvloeistof is
toe gevoe gd, laat dan een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van d e koelvloeistof
controleren om te voorkomen d at
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
Aan bevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelhei d koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.30 L (2.43 US qt, 2.02 Imp.qt)
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
2
1
3
1. Dop koelvloeistofreservoir
1
UBN6DBD0.book Page 20 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-21
7
6. Breng de dop van het koelvloeistofre-
servoir aan.
7. Monteer het paneel.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
b eer nooit om d e radiatorvul dop te ver-
wij deren als d e motor warm is.
[DWA10382] DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
Stationair toerental:1250–1350 tpm
UBN6DBD0.book Page 21 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-22
7
DAU21386
De vrije slag van de gas greep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
Klepspelin gDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bij
een koude motor.
DAU64412
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van d e controle met mo gelijk ern-
sti g letsel of overlijd en tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl d e
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e om gevin gstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passag ier,
b ag ag e en accessoires d at voor

d it
mo del is vast gestel d.
1. Vrije slag van gasgreepVrije sla g van gas greep:
3.0–5.0 mm (0.12–0.20 in)
1
UBN6DBD0.book Page 22 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-23
7
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten b anden door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om d it te doen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger ed
en voor dat
het zijn optimale
ei genschappen verkrijg t.
Bandenspannin g b ij kou de ban den:
1 persoon:
Voor:250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
2 personen: Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)
Maximale belastin g:
Vo e r t u i g : 185 kg (408 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.

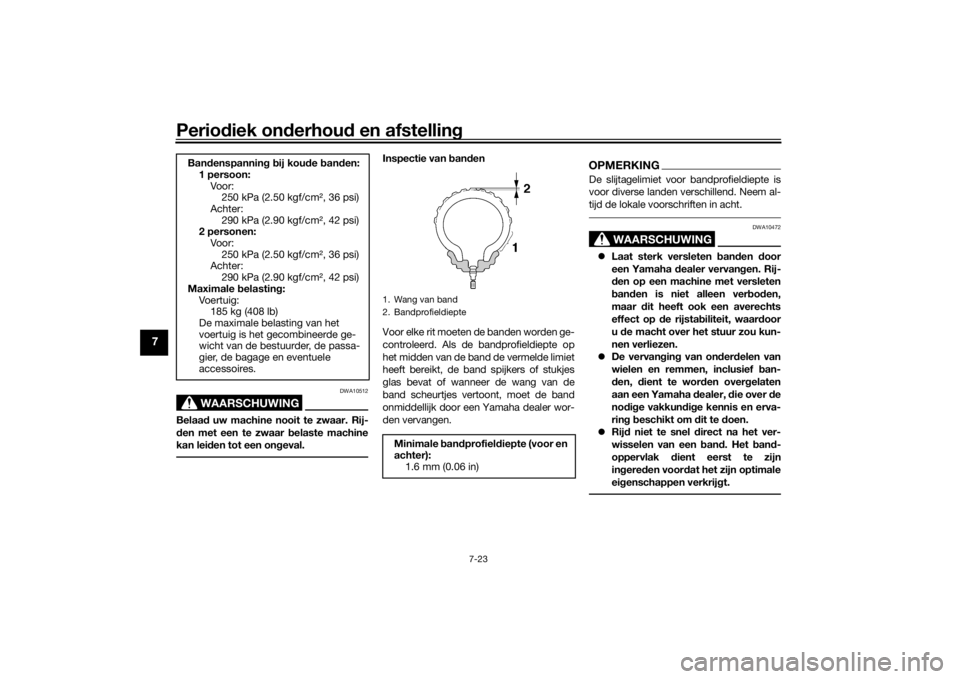

1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
UBN6DBD0.book Page 23 Monday, October 11, 2021 11:51 AM

Periodiek on derhoud en afstelling
7-24
7
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
 Monteer altij d voor- en achter ban-
d en van hetzelfd e merk en type.
Verschillen de ban den kunnen het wegge
dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of d e ventiel dopjes
stevi g zijn bevesti gd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om te voorkomen dat de
b an den on der het rij den lee glopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluitend
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat:
120/70ZR17M/C (58W)
Fabrikant/model: DUNLOP/SPORTMAX D214F
BRIDGESTONE/BATTLAX
HYPERSPORT S21F
Achter ban d:
Maat: 180/55ZR17M/C(73W)
Fabrikant/model:
DUNLOP/SPORTMAX D214
BRIDGESTONE/BATTLAX
HYPERSPORT S21R
VOOR en ACHTER: Bandventiel: TR412
Luchtventielbuis: #9100 (origineel)
UBN6DBD0.book Page 24 Monday, October 11, 2021 11:51 AM

Periodiek on derhou d en afstelling
7-25
7
 Gloe dnieuwe ban den bie den op
sommi ge typen we gdek relatief
weini g g rip tot dat ze zijn “in gere-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ered en moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspanning steeds aan
vol gens de r ijomstan
dig he den
.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU79960
Vrije sla g van koppelin gshen del
afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.1. Vrije slag van koppelingshendel
2. Stelbout voor vrije slag koppelingshendelVri je sl a g van koppeling shendel:
10.0–15.0 mm (0.39–0.59 in)1
2
(a)
(b)
UBN6DBD0.book Page 25 Monday, October 11, 2021 11:51 AM
