Page 311 of 490

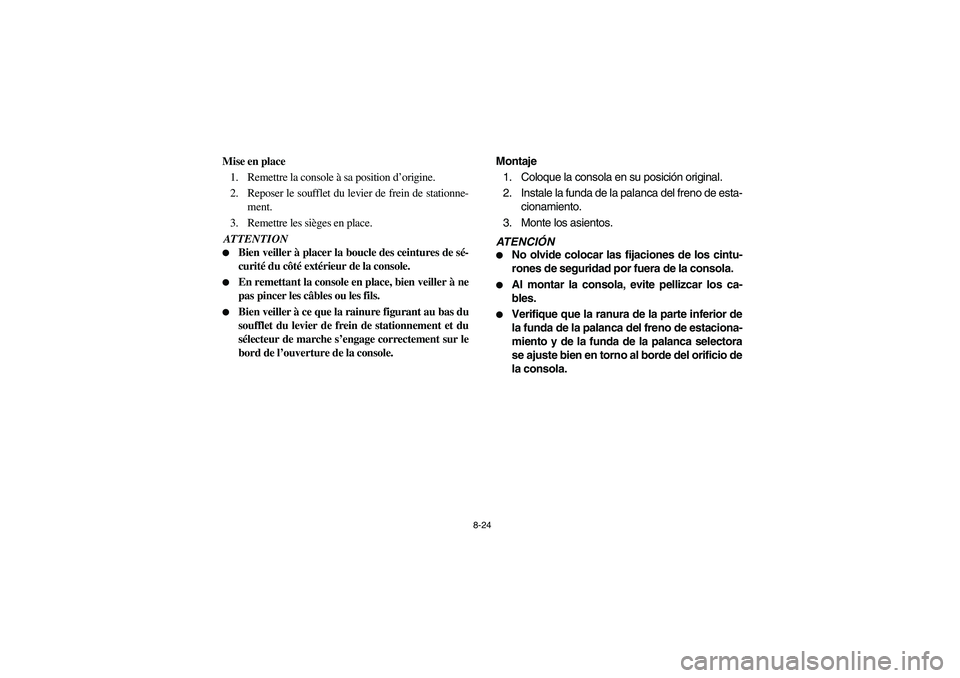

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-24
Mise en place
1. Remettre la console à sa position d’origine.
2. Reposer le soufflet du levier de frein de stationne-
ment.
3. Remettre les sièges en place.ATTENTION
Bien veiller à placer l

Page 312 of 490

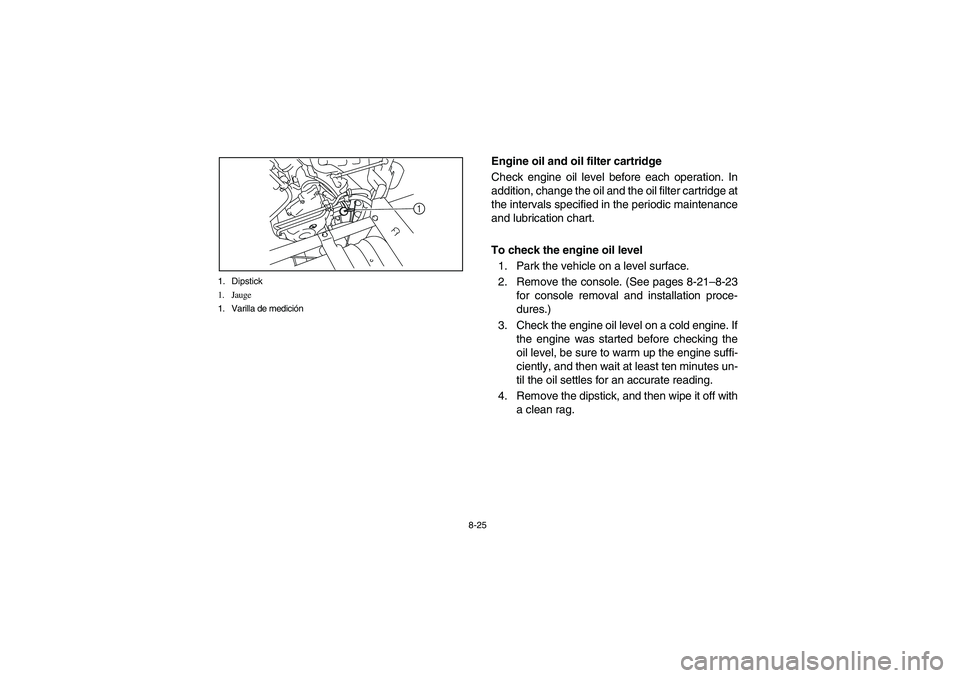

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-25 1. Dipstick
1. Jauge
1. Varilla de medición
1
5B410012
Engine oil and oil filter cartridge
Check engine oil level before each operation. In
addition, change the oil and the oil filter cartridge

Page 313 of 490

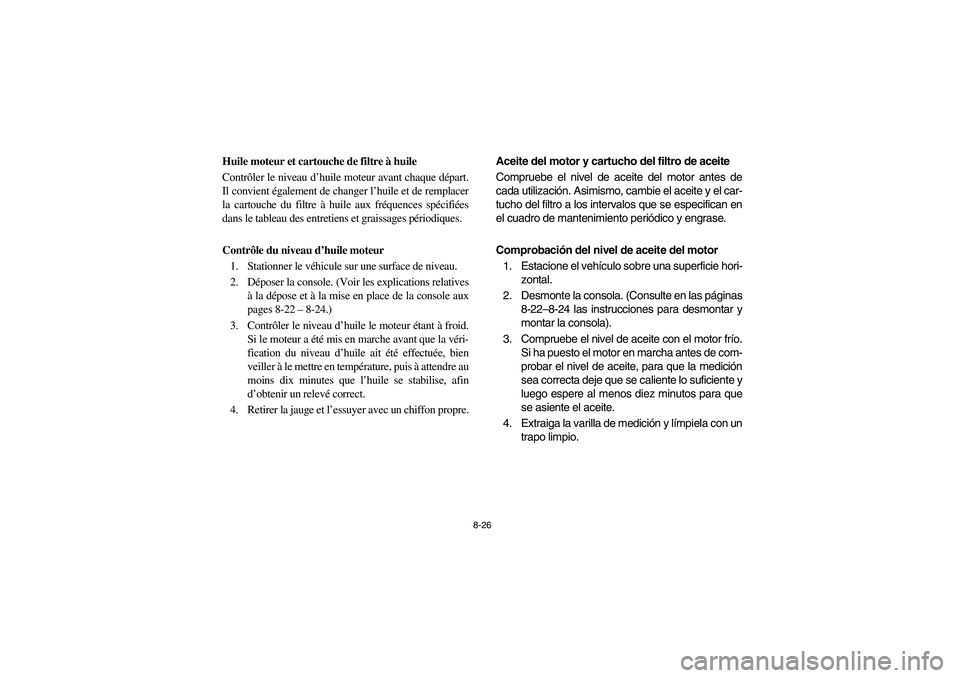

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-26
5B410012
Huile moteur et cartouche de filtre à huile
Contrôler le niveau d’huile moteur avant chaque départ.
Il convient également de changer l’huile et de remplacer
la cartouche du filtr

Page 314 of 490

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-27 1. Maximum level mark 2. Minimum level mark
1. Repère de niveau maximum 2. Repère de niveau minimum
1. Marca de nivel máximo 2. Marca de nivel mínimo
1
2
5. Insert the dipstick completely int

Page 315 of 490

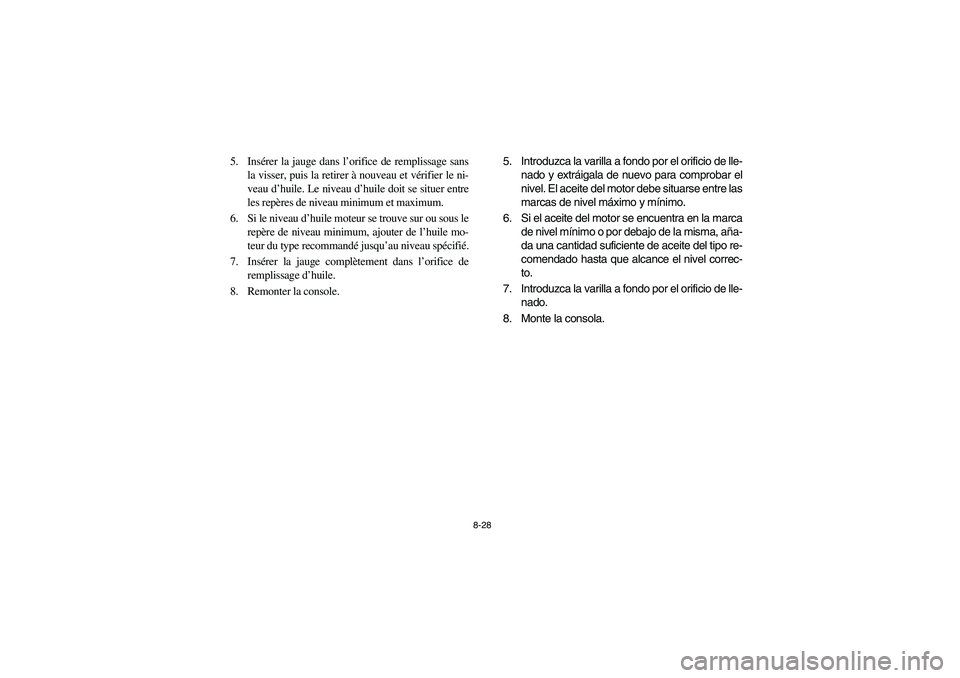

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-28
5. Insérer la jauge dans l’orifice de remplissage sans
la visser, puis la retirer à nouveau et vérifier le ni-
veau d’huile. Le niveau d’huile doit se situer entre
les repères de niveau

Page 316 of 490

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-29 1. Engine oil drain bolt
1. Vis de vidange d’huile moteur
1. Tornillo de vaciado del aceite del motor
1
To change the engine oil (with or without oil fil-
ter cartridge replacement)
1. Park the

Page 317 of 490

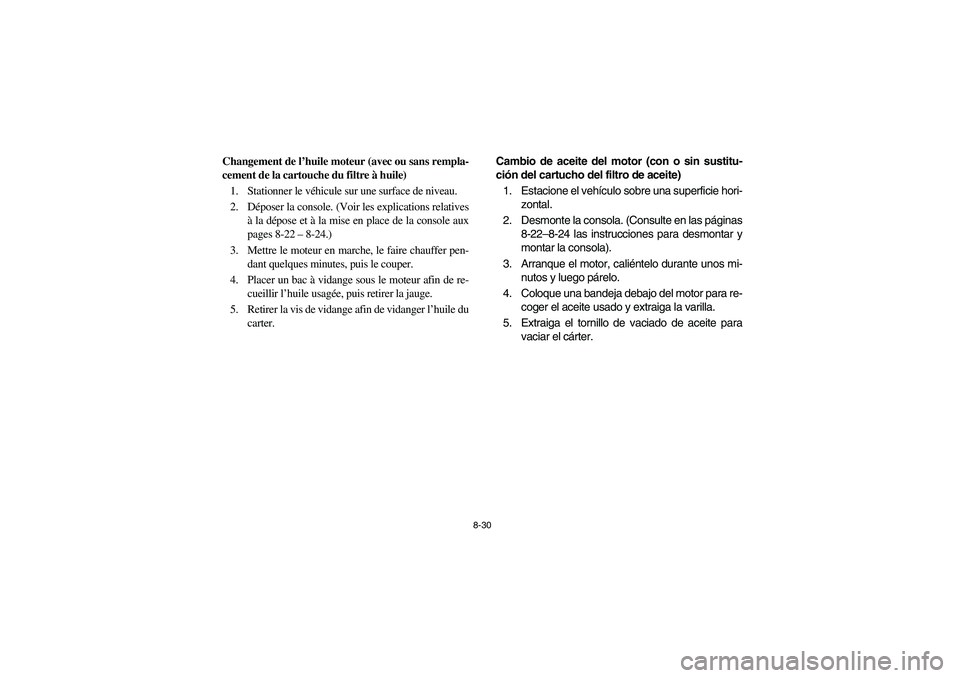

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-30
Changement de l’huile moteur (avec ou sans rempla-
cement de la cartouche du filtre à huile)
1. Stationner le véhicule sur une surface de niveau.
2. Déposer la console. (Voir les explication

Page 318 of 490

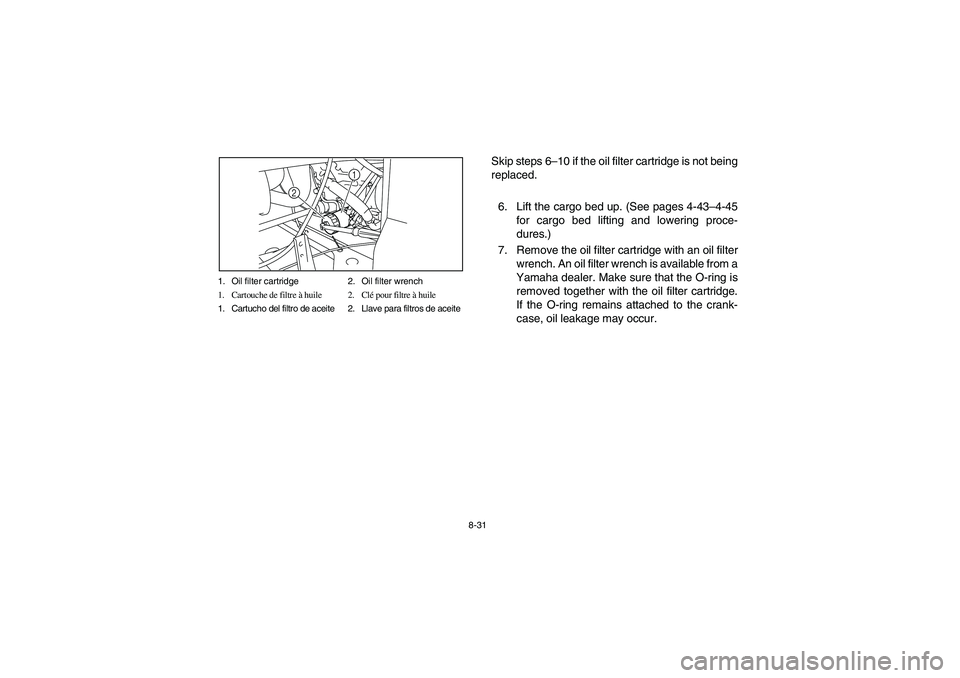

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-31 1. Oil filter cartridge 2. Oil filter wrench
1. Cartouche de filtre à huile 2. Clé pour filtre à huile
1. Cartucho del filtro de aceite 2. Llave para filtros de aceite
1
2
Skip steps 6–10 if

Page 319 of 490

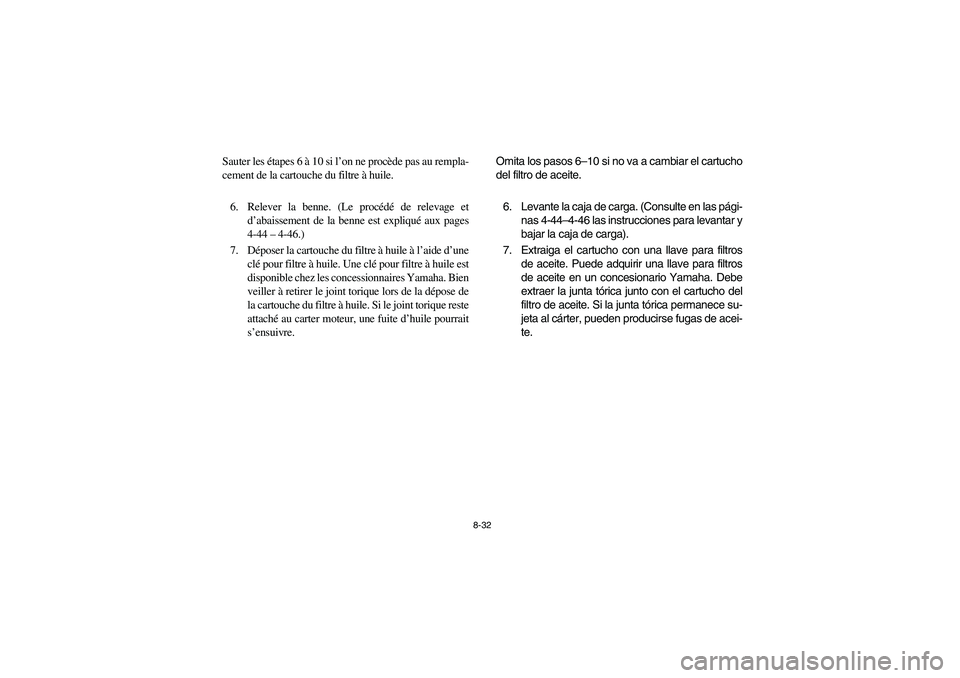

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-32
Sauter les étapes 6 à 10 si l’on ne procède pas au rempla-
cement de la cartouche du filtre à huile.
6. Relever la benne. (Le procédé de relevage et
d’abaissement de la benne est expliq

Page 320 of 490

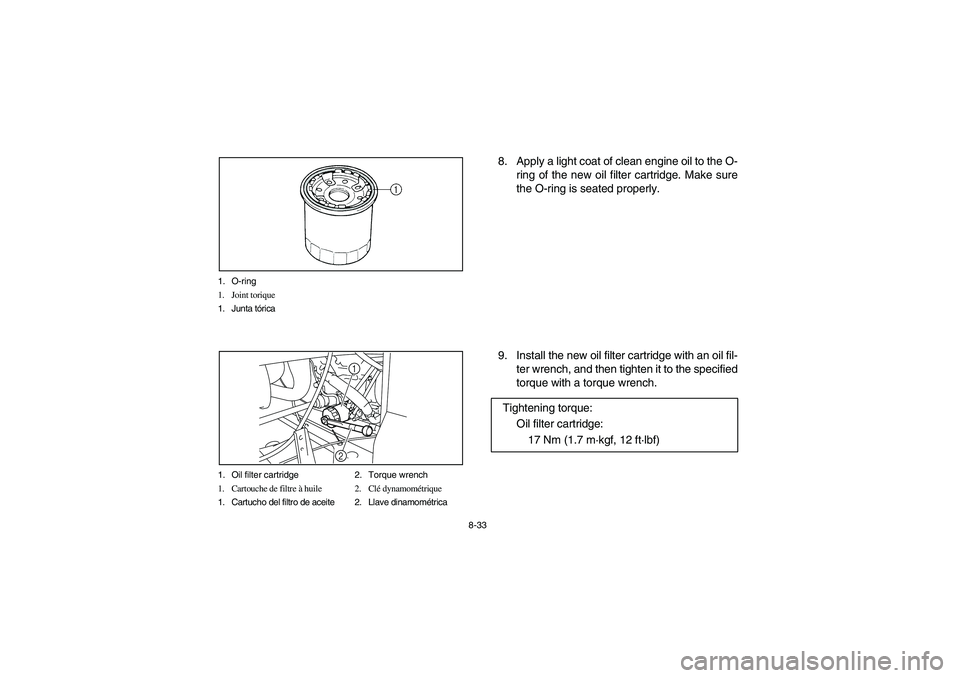

YAMAHA RHINO 700 2008  Notices Demploi (in French) 8-33 1. O-ring
1. Joint torique
1. Junta tórica
1. Oil filter cartridge 2. Torque wrench
1. Cartouche de filtre à huile 2. Clé dynamométrique
1. Cartucho del filtro de aceite 2. Llave dinamométri
