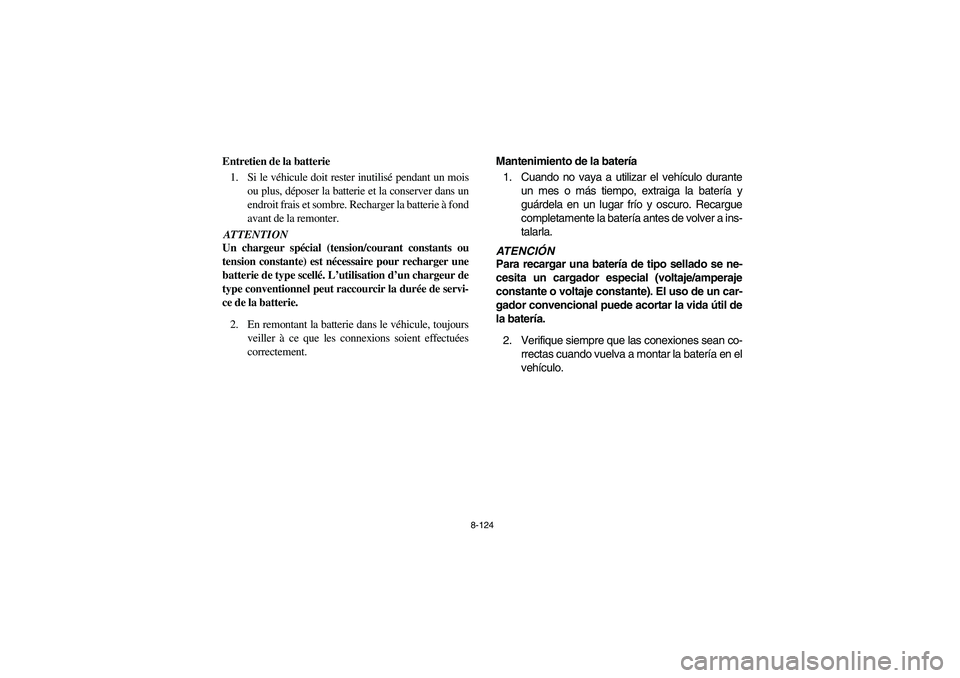

8-124
FVU00960
Entretien de la batterie
1. Si le véhicule doit rester inutilisé pendant un mois
ou plus, déposer la batterie et la conserver dans un
endroit frais et sombre. Recharger la batterie à fond
avant de la remonter.ATTENTION_Un chargeur spécial (tension/courant constants ou
tension constante) est nécessaire pour recharger une
batterie de type scellé. L’utilisation d’un chargeur de
type conventionnel peut raccourcir la durée de servi-
ce de la batterie._2. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement.
SVU00960
Mantenimiento de la batería
1. Cuando no vaya a utilizar el vehículo durante
un mes o más tiempo, extraiga la batería y
guárdela en un lugar frío y oscuro. Recargue
completamente la batería antes de volver a ins-
talarla.ATENCIÓN_Para recargar una batería de tipo sellado se ne-
cesita un cargador especial (voltaje/amperaje
constante o voltaje constante). El uso de un car-
gador convencional puede acortar la vida útil de
la batería._2. Verifique siempre que las conexiones sean co-
rrectas cuando vuelva a montar la batería en el
vehículo.
EE.book Page 124 Wednesday, November 7, 2007 2:40 PM

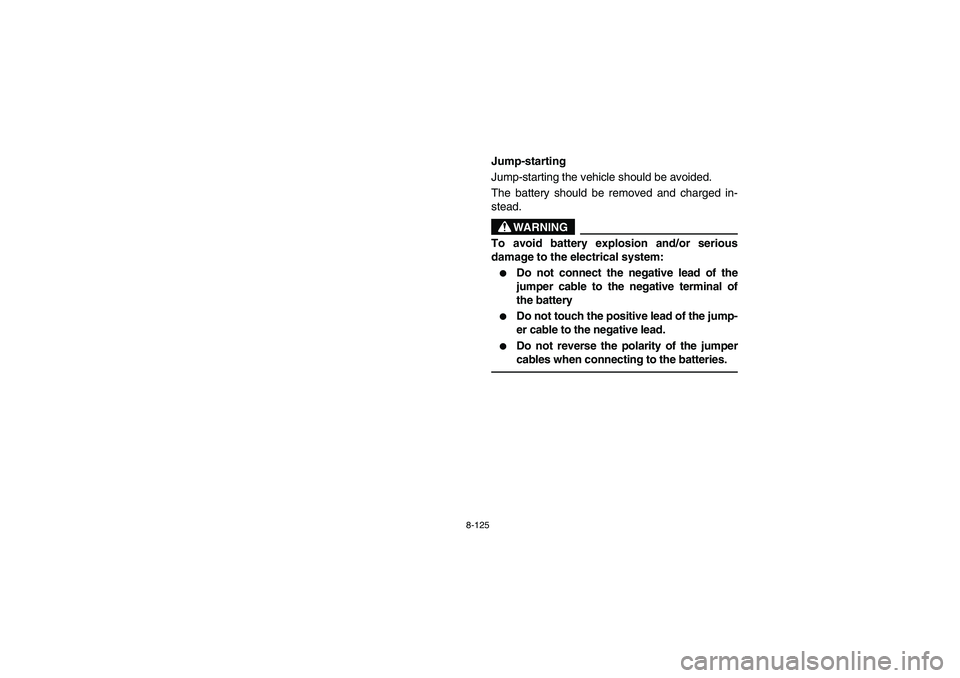

8-125
5B410022
Jump-starting
Jump-starting the vehicle should be avoided.
The battery should be removed and charged in-
stead.
WARNING
To avoid battery explosion and/or serious
damage to the electrical system:

Do not connect the negative lead of the
jumper cable to the negative terminal of
the battery


Do not touch the positive lead of the jump-
er cable to the negative lead.


Do not reverse the polarity of the jumper
cables when connecting to the batteries.
EE.book Page 125 Wednesday, November 7, 2007 2:40 PM

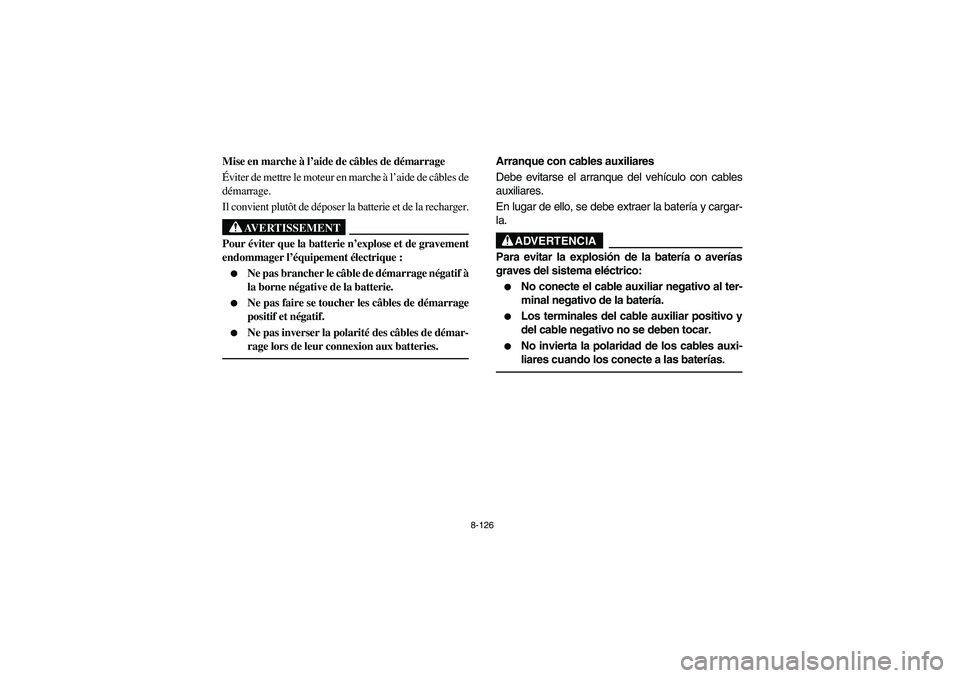

8-126
5B410022
Mise en marche à l’aide de câbles de démarrage
Éviter de mettre le moteur en marche à l’aide de câbles de
démarrage.
Il convient plutôt de déposer la batterie et de la recharger.
AVERTISSEMENT
Pour éviter que la batterie n’explose et de gravement
endommager l’équipement électrique :

Ne pas brancher le câble de démarrage négatif à
la borne négative de la batterie.


Ne pas faire se toucher les câbles de démarrage
positif et négatif.


Ne pas inverser la polarité des câbles de démar-
rage lors de leur connexion aux batteries.
5B410022
Arranque con cables auxiliares
Debe evitarse el arranque del vehículo con cables
auxiliares.
En lugar de ello, se debe extraer la batería y cargar-
la.
ADVERTENCIA
Para evitar la explosión de la batería o averías
graves del sistema eléctrico:

No conecte el cable auxiliar negativo al ter-
minal negativo de la batería.


Los terminales del cable auxiliar positivo y
del cable negativo no se deben tocar.


No invierta la polaridad de los cables auxi-
liares cuando los conecte a las baterías.
EE.book Page 126 Wednesday, November 7, 2007 2:40 PM

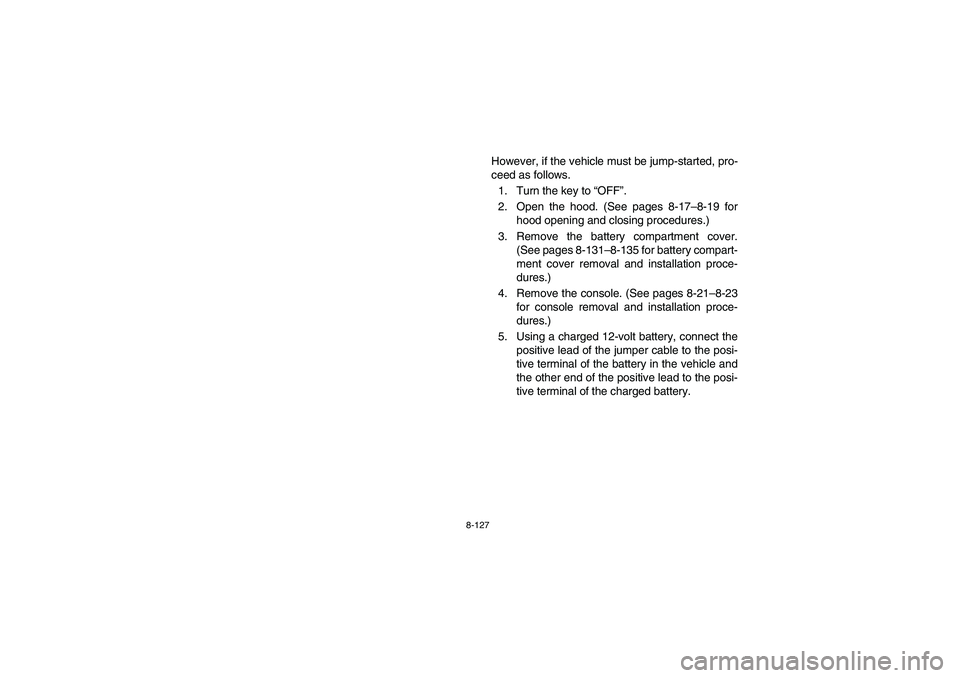

8-127
However, if the vehicle must be jump-started, pro-
ceed as follows.
1. Turn the key to “OFF”.
2. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
3. Remove the battery compartment cover.
(See pages 8-131–8-135 for battery compart-
ment cover removal and installation proce-
dures.)
4. Remove the console. (See pages 8-21–8-23
for console removal and installation proce-
dures.)
5. Using a charged 12-volt battery, connect the
positive lead of the jumper cable to the posi-
tive terminal of the battery in the vehicle and
the other end of the positive lead to the posi-
tive terminal of the charged battery.
EE.book Page 127 Wednesday, November 7, 2007 2:40 PM

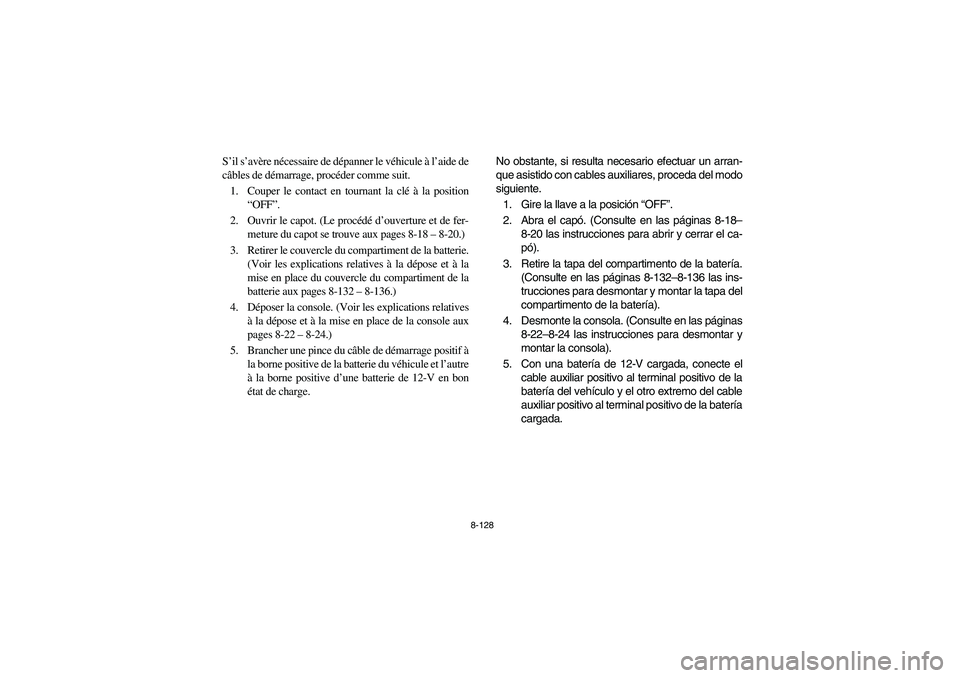

8-128
S’il s’avère nécessaire de dépanner le véhicule à l’aide de
câbles de démarrage, procéder comme suit.
1. Couper le contact en tournant la clé à la position
“OFF”.
2. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18– 8-20.)
3. Retirer le couvercle du compartiment de la batterie.
(Voir les explications relatives à la dépose et à la
mise en place du couvercle du compartiment de la
batterie aux pages 8-132– 8-136.)
4. Déposer la console. (Voir les explications relatives
à la dépose et à la mise en place de la console aux
pages 8-22– 8-24.)
5. Brancher une pince du câble de démarrage positif à
la borne positive de la batterie du véhicule et l’autre
à la borne positive d’une batterie de 12-V en bon
état de charge.No obstante, si resulta necesario efectuar un arran-
que asistido con cables auxiliares, proceda del modo
siguiente.
1. Gire la llave a la posición “OFF”.
2. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó).
3. Retire la tapa del compartimento de la batería.
(Consulte en las páginas 8-132–8-136 las ins-
trucciones para desmontar y montar la tapa del
compartimento de la batería).
4. Desmonte la consola. (Consulte en las páginas
8-22–8-24 las instrucciones para desmontar y
montar la consola).
5. Con una batería de 12-V cargada, conecte el
cable auxiliar positivo al terminal positivo de la
batería del vehículo y el otro extremo del cable
auxiliar positivo al terminal positivo de la batería
cargada.EE.book Page 128 Wednesday, November 7, 2007 2:40 PM

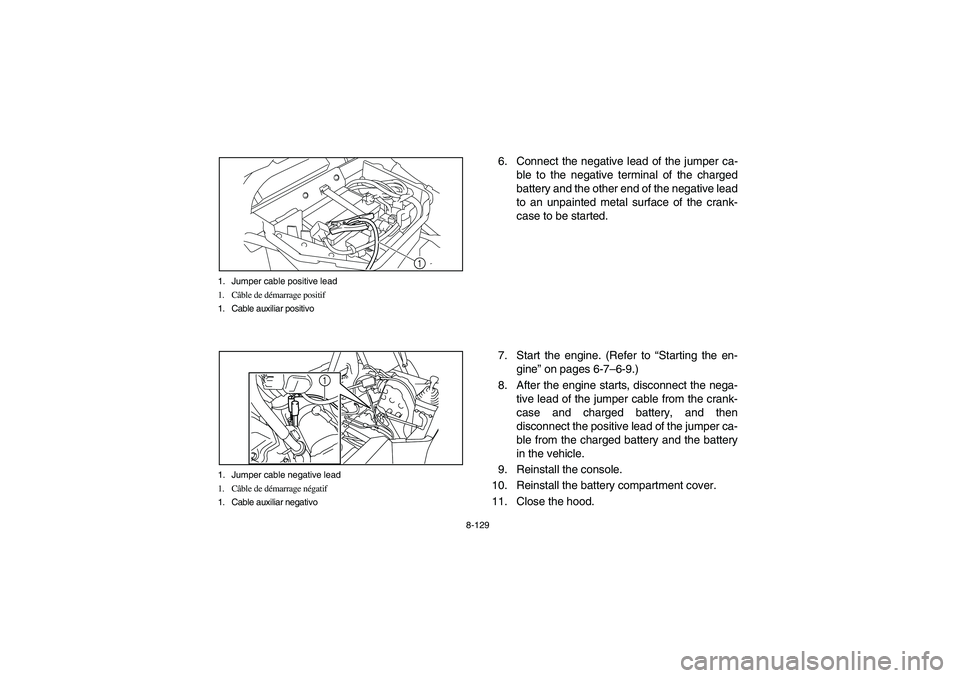

8-129 1. Jumper cable positive lead
1. Câble de démarrage positif
1. Cable auxiliar positivo
1
1. Jumper cable negative lead
1. Câble de démarrage négatif
1. Cable auxiliar negativo
1
6. Connect the negative lead of the jumper ca-
ble to the negative terminal of the charged
battery and the other end of the negative lead
to an unpainted metal surface of the crank-
case to be started.
7. Start the engine. (Refer to “Starting the en-
gine” on pages 6-7–6-9.)
8. After the engine starts, disconnect the nega-
tive lead of the jumper cable from the crank-
case and charged battery, and then
disconnect the positive lead of the jumper ca-
ble from the charged battery and the battery
in the vehicle.
9. Reinstall the console.
10. Reinstall the battery compartment cover.
11. Close the hood.
EE.book Page 129 Wednesday, November 7, 2007 2:40 PM

8-130

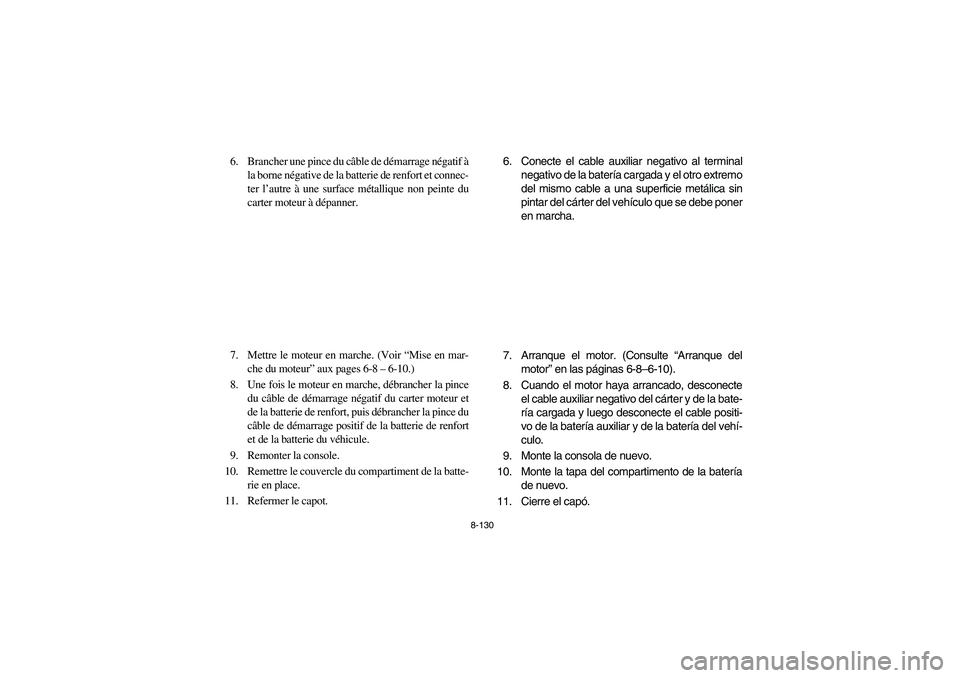

6. Brancher une pince du câble de démarrage négatif à
la borne négative de la batterie de renfort et connec-
ter l’autre à une surface métallique non peinte du
carter moteur à dépanner.
7. Mettre le moteur en marche. (Voir “Mise en mar-
che du moteur” aux pages 6-8– 6-10.)
8. Une fois le moteur en marche, débrancher la pince
du câble de démarrage négatif du carter moteur et
de la batterie de renfort, puis débrancher la pince du
câble de démarrage positif de la batterie de renfort
et de la batterie du véhicule.
9. Remonter la console.
10. Remettre le couvercle du compartiment de la batte-
rie en place.
11. Refermer le capot.6. Conecte el cable auxiliar negativo al terminal
negativo de la batería cargada y el otro extremo
del mismo cable a una superficie metálica sin
pintar del cárter del vehículo que se debe poner
en marcha.
7. Arranque el motor. (Consulte “Arranque del
motor” en las páginas 6-8–6-10).
8. Cuando el motor haya arrancado, desconecte
el cable auxiliar negativo del cárter y de la bate-
ría cargada y luego desconecte el cable positi-
vo de la batería auxiliar y de la batería del vehí-
culo.
9. Monte la consola de nuevo.
10. Monte la tapa del compartimento de la batería
de nuevo.
11. Cierre el capó.
EE.book Page 130 Wednesday, November 7, 2007 2:40 PM

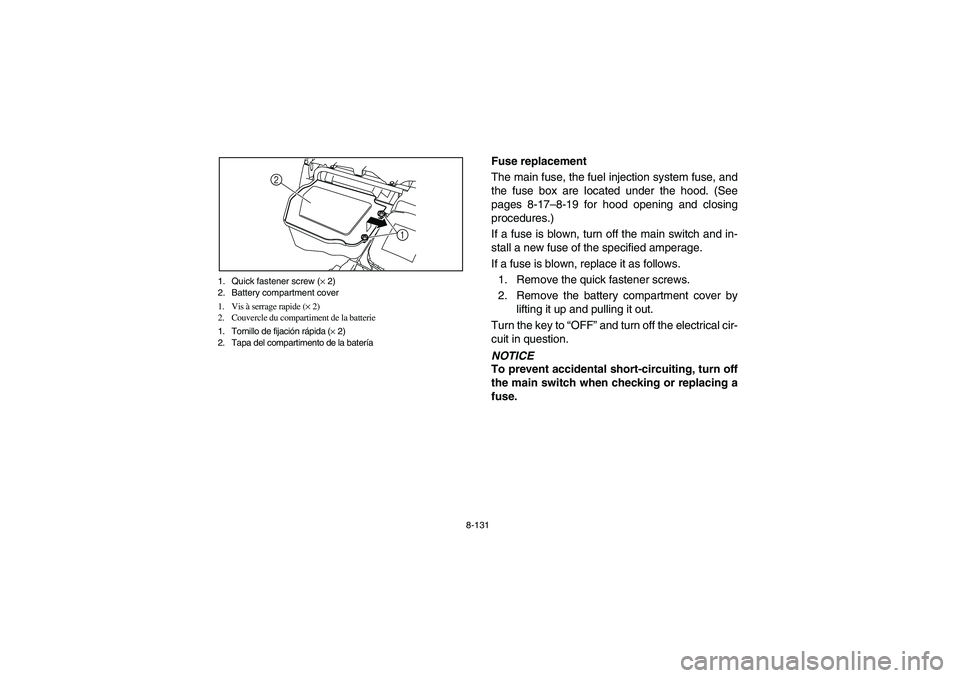

8-131 1. Quick fastener screw (× 2)
2. Battery compartment cover
1. Vis à serrage rapide (× 2)
2. Couvercle du compartiment de la batterie
1. Tornillo de fijación rápida (× 2)
2. Tapa del compartimento de la batería
1
2
5B410023
Fuse replacement
The main fuse, the fuel injection system fuse, and
the fuse box are located under the hood. (See
pages 8-17–8-19 for hood opening and closing
procedures.)
If a fuse is blown, turn off the main switch and in-
stall a new fuse of the specified amperage.
If a fuse is blown, replace it as follows.
1. Remove the quick fastener screws.
2. Remove the battery compartment cover by
lifting it up and pulling it out.
Turn the key to “OFF” and turn off the electrical cir-
cuit in question.NOTICE
To prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse.
EE.book Page 131 Wednesday, November 7, 2007 2:40 PM

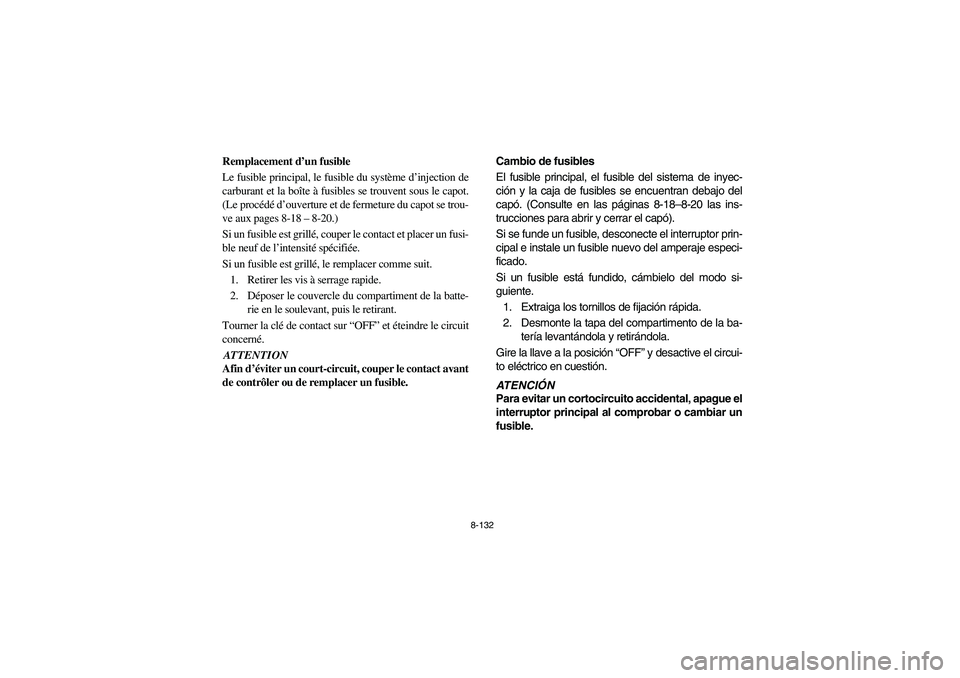

8-132
5B410023
Remplacement d’un fusible
Le fusible principal, le fusible du système d’injection de
carburant et la boîte à fusibles se trouvent sous le capot.
(Le procédé d’ouverture et de fermeture du capot se trou-
ve aux pages 8-18– 8-20.)
Si un fusible est grillé, couper le contact et placer un fusi-
ble neuf de l’intensité spécifiée.
Si un fusible est grillé, le remplacer comme suit.
1. Retirer les vis à serrage rapide.
2. Déposer le couvercle du compartiment de la batte-
rie en le soulevant, puis le retirant.
Tourner la clé de contact sur “OFF” et éteindre le circuit
concerné.ATTENTION
Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible.
5B410023
Cambio de fusibles
El fusible principal, el fusible del sistema de inyec-
ción y la caja de fusibles se encuentran debajo del
capó. (Consulte en las páginas 8-18–8-20 las ins-
trucciones para abrir y cerrar el capó).
Si se funde un fusible, desconecte el interruptor prin-
cipal e instale un fusible nuevo del amperaje especi-
ficado.
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Extraiga los tornillos de fijación rápida.
2. Desmonte la tapa del compartimento de la ba-
tería levantándola y retirándola.
Gire la llave a la posición “OFF” y desactive el circui-
to eléctrico en cuestión.ATENCIÓN
Para evitar un cortocircuito accidental, apague el
interruptor principal al comprobar o cambiar un
fusible.
EE.book Page 132 Wednesday, November 7, 2007 2:40 PM

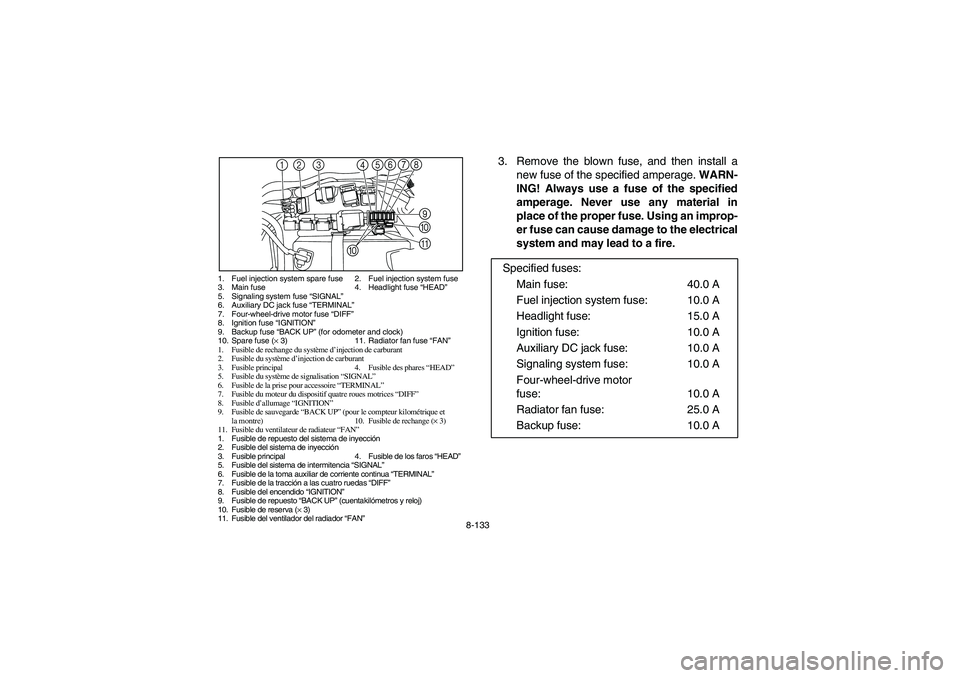

8-133
1. Fuel injection system spare fuse 2. Fuel injection system fuse
3. Main fuse 4. Headlight fuse “HEAD”
5. Signaling system fuse “SIGNAL”
6. Auxiliary DC jack fuse “TERMINAL”
7. Four-wheel-drive motor fuse “DIFF”
8. Ignition fuse “IGNITION”
9. Backup fuse “BACK UP” (for odometer and clock)
10. Spare fuse (× 3) 11. Radiator fan fuse “FAN”
1. Fusible de rechange du système d’injection de carburant
2. Fusible du système d’injection de carburant
3. Fusible principal 4. Fusible des phares “HEAD”
5. Fusible du système de signalisation “SIGNAL”
6. Fusible de la prise pour accessoire “TERMINAL”
7. Fusible du moteur du dispositif quatre roues motrices “DIFF”
8. Fusible d’allumage “IGNITION”
9. Fusible de sauvegarde “BACK UP” (pour le compteur kilométrique et
la montre) 10. Fusible de rechange (× 3)
11. Fusible du ventilateur de radiateur “FAN”
1. Fusible de repuesto del sistema de inyección
2. Fusible del sistema de inyección
3. Fusible principal 4. Fusible de los faros “HEAD”
5. Fusible del sistema de intermitencia “SIGNAL”
6. Fusible de la toma auxiliar de corriente continua “TERMINAL”
7. Fusible de la tracción a las cuatro ruedas “DIFF”
8. Fusible del encendido “IGNITION”
9. Fusible de repuesto “BACK UP” (cuentakilómetros y reloj)
10. Fusible de reserva (× 3)
11. Fusible del ventilador del radiador “FAN”
3 2 17
9 5 468
A
@
0
3. Remove the blown fuse, and then install a
new fuse of the specified amperage. WARN-
ING! Always use a fuse of the specified
amperage. Never use any material in
place of the proper fuse. Using an improp-
er fuse can cause damage to the electrical
system and may lead to a fire.
Specified fuses:
Main fuse: 40.0 A
Fuel injection system fuse: 10.0 A
Headlight fuse: 15.0 A
Ignition fuse: 10.0 A
Auxiliary DC jack fuse: 10.0 A
Signaling system fuse: 10.0 A
Four-wheel-drive motor
fuse: 10.0 A
Radiator fan fuse: 25.0 A
Backup fuse: 10.0 A
EE.book Page 133 Wednesday, November 7, 2007 2:40 PM
