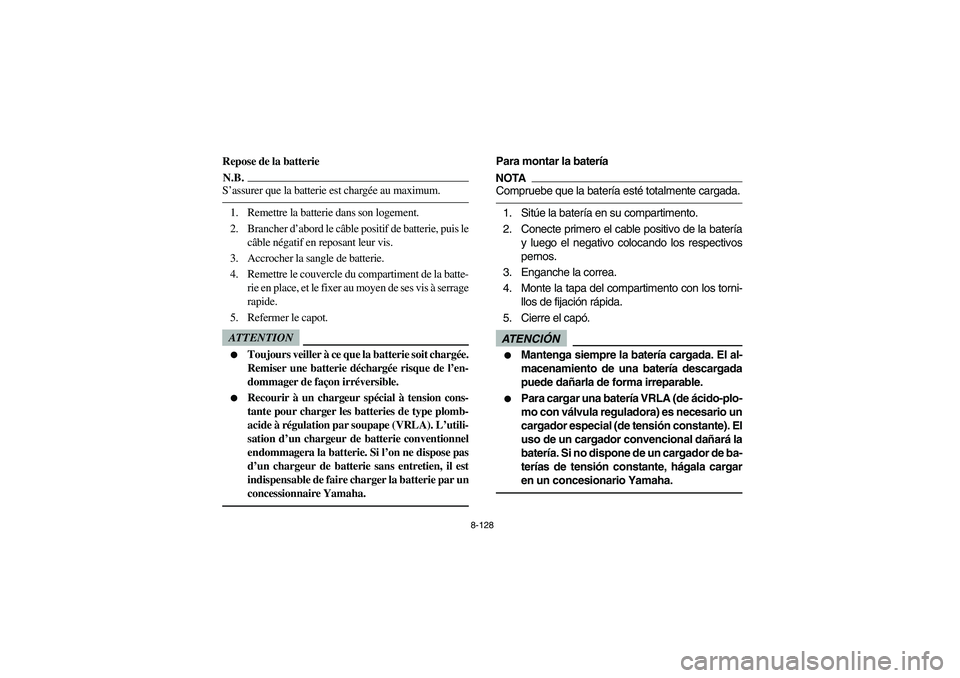

8-128
Repose de la batterieN.B.S’assurer que la batterie est chargée au maximum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de batterie, puis le
câble négatif en reposant leur vis.
3. Accrocher la sangle de batterie.
4. Remettre le couvercle du compartiment de la batte-
rie en place, et le fixer au moyen de ses vis à serrage
rapide.
5. Refermer le capot.ATTENTION

Toujours veiller à ce que la batterie soit chargée.
Remiser une batterie déchargée risque de l’en-
dommager de façon irréversible.


Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie. Si l’on ne dispose pas
d’un chargeur de batterie sans entretien, il est
indispensable de faire charger la batterie par un
concessionnaire Yamaha.
Para montar la bateríaNOTACompruebe que la batería esté totalmente cargada.1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la batería
y luego el negativo colocando los respectivos
pernos.
3. Enganche la correa.
4. Monte la tapa del compartimento con los torni-
llos de fijación rápida.
5. Cierre el capó.ATENCIÓN

Mantenga siempre la batería cargada. El al-
macenamiento de una batería descargada
puede dañarla de forma irreparable.


Para cargar una batería VRLA (de ácido-plo-
mo con válvula reguladora) es necesario un
cargador especial (de tensión constante). El
uso de un cargador convencional dañará la
batería. Si no dispone de un cargador de ba-
terías de tensión constante, hágala cargar
en un concesionario Yamaha.
EE.book Page 128 Tuesday, April 15, 2008 9:11 AM

8-129
5B410022

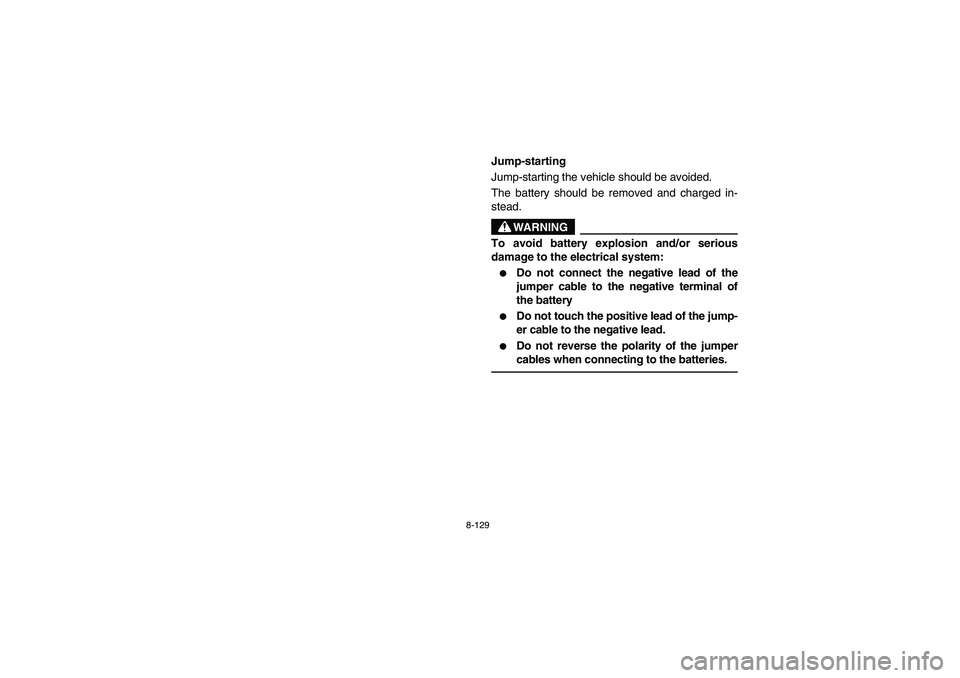

Jump-starting
Jump-starting the vehicle should be avoided.
The battery should be removed and charged in-
stead.
WARNING
To avoid battery explosion and/or serious
damage to the electrical system:

Do not connect the negative lead of the
jumper cable to the negative terminal of
the battery


Do not touch the positive lead of the jump-
er cable to the negative lead.


Do not reverse the polarity of the jumper
cables when connecting to the batteries.
EE.book Page 129 Tuesday, April 15, 2008 9:11 AM

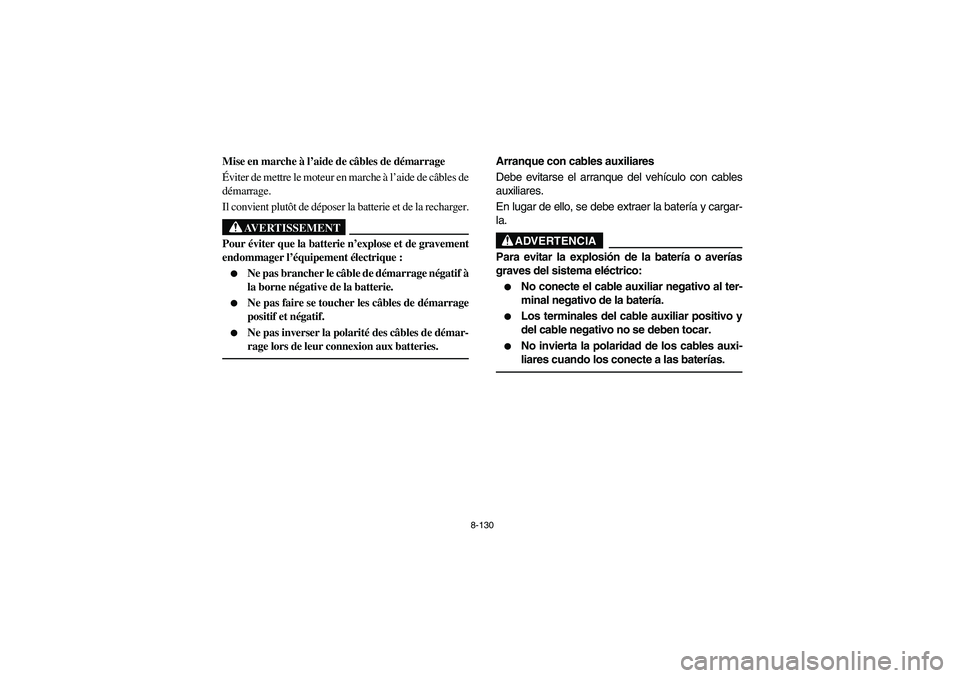

8-130
5B410022
Mise en marche à l’aide de câbles de démarrage
Éviter de mettre le moteur en marche à l’aide de câbles de
démarrage.
Il convient plutôt de déposer la batterie et de la recharger.
AVERTISSEMENT
Pour éviter que la batterie n’explose et de gravement
endommager l’équipement électrique :

Ne pas brancher le câble de démarrage négatif à
la borne négative de la batterie.


Ne pas faire se toucher les câbles de démarrage
positif et négatif.


Ne pas inverser la polarité des câbles de démar-
rage lors de leur connexion aux batteries.
5B410022
Arranque con cables auxiliares
Debe evitarse el arranque del vehículo con cables
auxiliares.
En lugar de ello, se debe extraer la batería y cargar-
la.
ADVERTENCIA
Para evitar la explosión de la batería o averías
graves del sistema eléctrico:

No conecte el cable auxiliar negativo al ter-
minal negativo de la batería.


Los terminales del cable auxiliar positivo y
del cable negativo no se deben tocar.


No invierta la polaridad de los cables auxi-
liares cuando los conecte a las baterías.
EE.book Page 130 Tuesday, April 15, 2008 9:11 AM

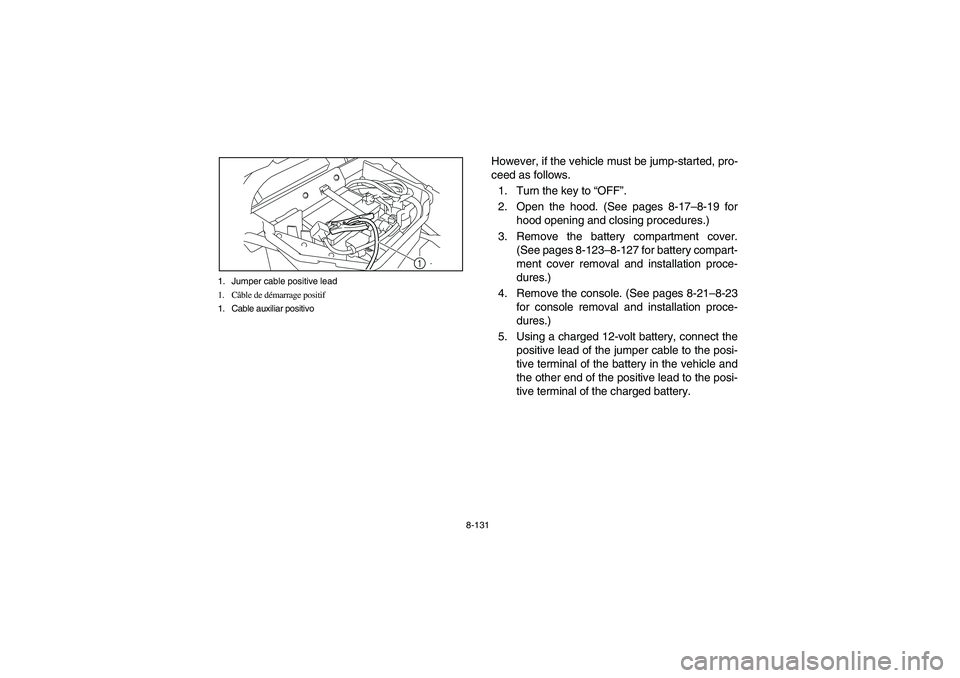

8-131 1. Jumper cable positive lead
1. Câble de démarrage positif
1. Cable auxiliar positivo
1
However, if the vehicle must be jump-started, pro-
ceed as follows.
1. Turn the key to “OFF”.
2. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
3. Remove the battery compartment cover.
(See pages 8-123–8-127 for battery compart-
ment cover removal and installation proce-
dures.)
4. Remove the console. (See pages 8-21–8-23
for console removal and installation proce-
dures.)
5. Using a charged 12-volt battery, connect the
positive lead of the jumper cable to the posi-
tive terminal of the battery in the vehicle and
the other end of the positive lead to the posi-
tive terminal of the charged battery.
EE.book Page 131 Tuesday, April 15, 2008 9:11 AM

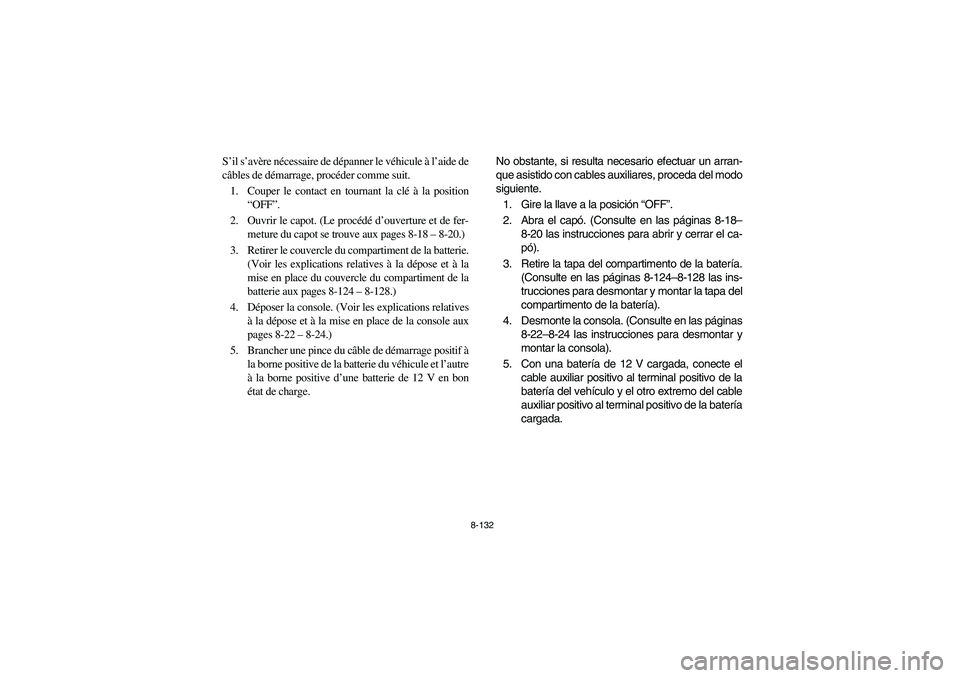

8-132
S’il s’avère nécessaire de dépanner le véhicule à l’aide de
câbles de démarrage, procéder comme suit.
1. Couper le contact en tournant la clé à la position
“OFF”.
2. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18– 8-20.)
3. Retirer le couvercle du compartiment de la batterie.
(Voir les explications relatives à la dépose et à la
mise en place du couvercle du compartiment de la
batterie aux pages 8-124– 8-128.)
4. Déposer la console. (Voir les explications relatives
à la dépose et à la mise en place de la console aux
pages 8-22– 8-24.)
5. Brancher une pince du câble de démarrage positif à
la borne positive de la batterie du véhicule et l’autre
à la borne positive d’une batterie de 12 V en bon
état de charge.No obstante, si resulta necesario efectuar un arran-
que asistido con cables auxiliares, proceda del modo
siguiente.
1. Gire la llave a la posición “OFF”.
2. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó).
3. Retire la tapa del compartimento de la batería.
(Consulte en las páginas 8-124–8-128 las ins-
trucciones para desmontar y montar la tapa del
compartimento de la batería).
4. Desmonte la consola. (Consulte en las páginas
8-22–8-24 las instrucciones para desmontar y
montar la consola).
5. Con una batería de 12 V cargada, conecte el
cable auxiliar positivo al terminal positivo de la
batería del vehículo y el otro extremo del cable
auxiliar positivo al terminal positivo de la batería
cargada.EE.book Page 132 Tuesday, April 15, 2008 9:11 AM

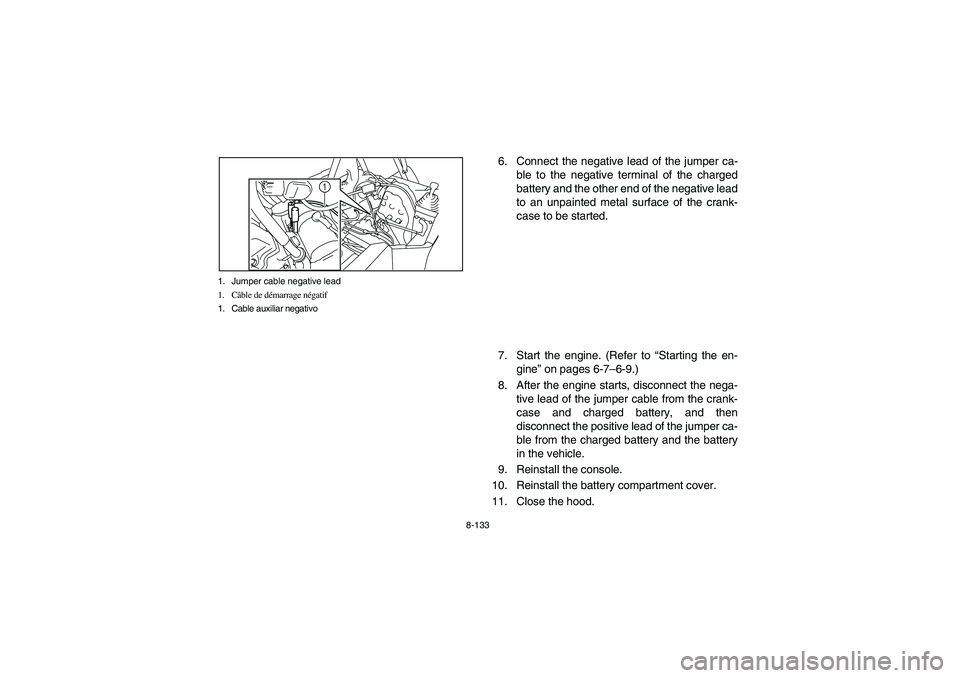

8-133 1. Jumper cable negative lead
1. Câble de démarrage négatif
1. Cable auxiliar negativo
1
6. Connect the negative lead of the jumper ca-
ble to the negative terminal of the charged
battery and the other end of the negative lead
to an unpainted metal surface of the crank-
case to be started.
7. Start the engine. (Refer to “Starting the en-
gine” on pages 6-7–6-9.)
8. After the engine starts, disconnect the nega-
tive lead of the jumper cable from the crank-
case and charged battery, and then
disconnect the positive lead of the jumper ca-
ble from the charged battery and the battery
in the vehicle.
9. Reinstall the console.
10. Reinstall the battery compartment cover.
11. Close the hood.
EE.book Page 133 Tuesday, April 15, 2008 9:11 AM

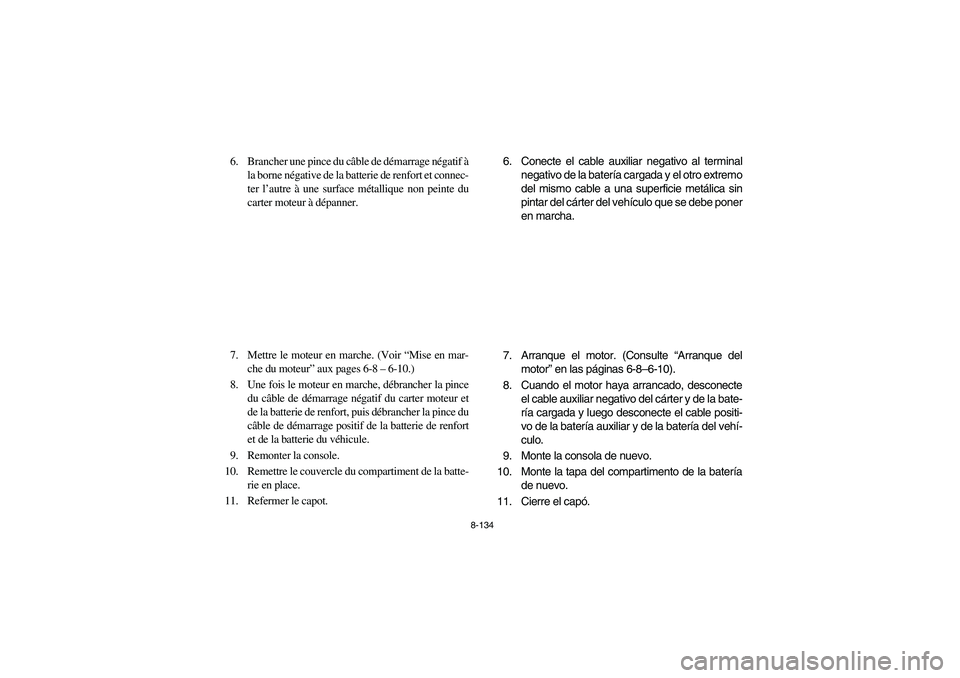

8-134
6. Brancher une pince du câble de démarrage négatif à
la borne négative de la batterie de renfort et connec-
ter l’autre à une surface métallique non peinte du
carter moteur à dépanner.
7. Mettre le moteur en marche. (Voir “Mise en mar-
che du moteur” aux pages 6-8– 6-10.)
8. Une fois le moteur en marche, débrancher la pince
du câble de démarrage négatif du carter moteur et
de la batterie de renfort, puis débrancher la pince du
câble de démarrage positif de la batterie de renfort
et de la batterie du véhicule.
9. Remonter la console.
10. Remettre le couvercle du compartiment de la batte-
rie en place.
11. Refermer le capot.6. Conecte el cable auxiliar negativo al terminal
negativo de la batería cargada y el otro extremo
del mismo cable a una superficie metálica sin
pintar del cárter del vehículo que se debe poner
en marcha.
7. Arranque el motor. (Consulte “Arranque del
motor” en las páginas 6-8–6-10).
8. Cuando el motor haya arrancado, desconecte
el cable auxiliar negativo del cárter y de la bate-
ría cargada y luego desconecte el cable positi-
vo de la batería auxiliar y de la batería del vehí-
culo.
9. Monte la consola de nuevo.
10. Monte la tapa del compartimento de la batería
de nuevo.
11. Cierre el capó.
EE.book Page 134 Tuesday, April 15, 2008 9:11 AM

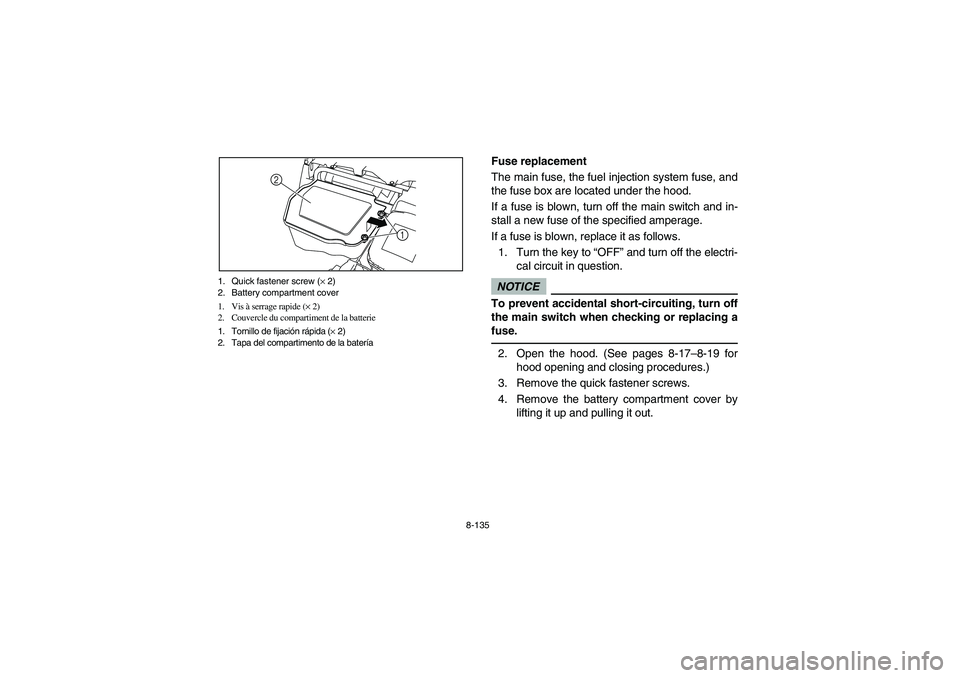

8-135 1. Quick fastener screw (× 2)
2. Battery compartment cover
1. Vis à serrage rapide (× 2)
2. Couvercle du compartiment de la batterie
1. Tornillo de fijación rápida (× 2)
2. Tapa del compartimento de la batería
1
2
5B410023
Fuse replacement
The main fuse, the fuel injection system fuse, and
the fuse box are located under the hood.
If a fuse is blown, turn off the main switch and in-
stall a new fuse of the specified amperage.
If a fuse is blown, replace it as follows.
1. Turn the key to “OFF” and turn off the electri-
cal circuit in question.NOTICETo prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse.2. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
3. Remove the quick fastener screws.
4. Remove the battery compartment cover by
lifting it up and pulling it out.
EE.book Page 135 Tuesday, April 15, 2008 9:11 AM

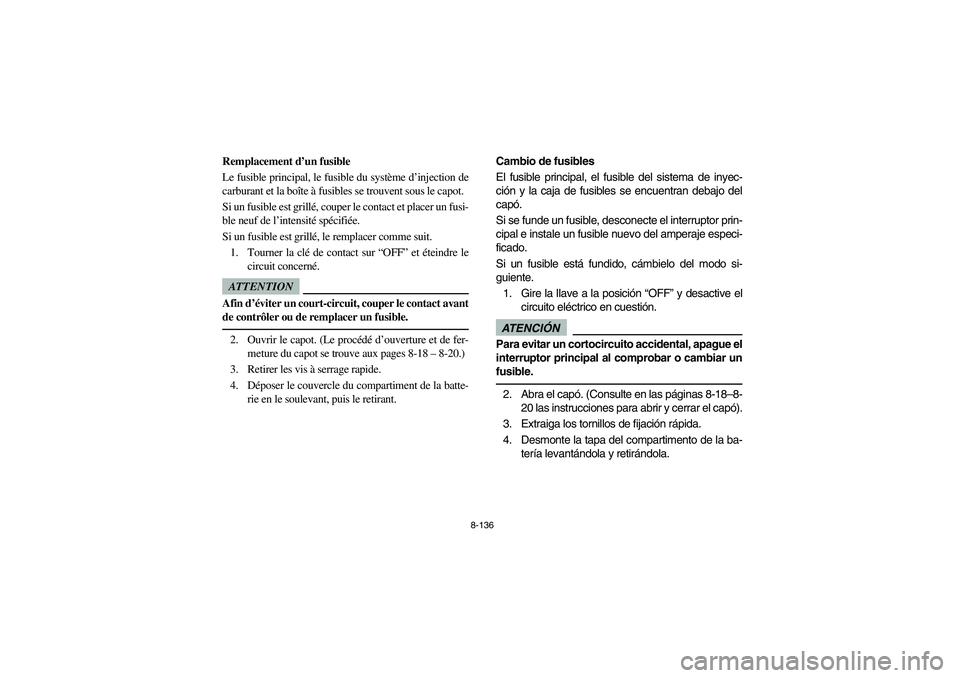

8-136
5B410023
Remplacement d’un fusible
Le fusible principal, le fusible du système d’injection de
carburant et la boîte à fusibles se trouvent sous le capot.
Si un fusible est grillé, couper le contact et placer un fusi-
ble neuf de l’intensité spécifiée.
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre le
circuit concerné.ATTENTIONAfin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible.2. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18 – 8-20.)
3. Retirer les vis à serrage rapide.
4. Déposer le couvercle du compartiment de la batte-
rie en le soulevant, puis le retirant.
5B410023
Cambio de fusibles
El fusible principal, el fusible del sistema de inyec-
ción y la caja de fusibles se encuentran debajo del
capó.
Si se funde un fusible, desconecte el interruptor prin-
cipal e instale un fusible nuevo del amperaje especi-
ficado.
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive el
circuito eléctrico en cuestión.ATENCIÓNPara evitar un cortocircuito accidental, apague el
interruptor principal al comprobar o cambiar un
fusible.2. Abra el capó. (Consulte en las páginas 8-18–8-
20 las instrucciones para abrir y cerrar el capó).
3. Extraiga los tornillos de fijación rápida.
4. Desmonte la tapa del compartimento de la ba-
tería levantándola y retirándola.
EE.book Page 136 Tuesday, April 15, 2008 9:11 AM

8-137

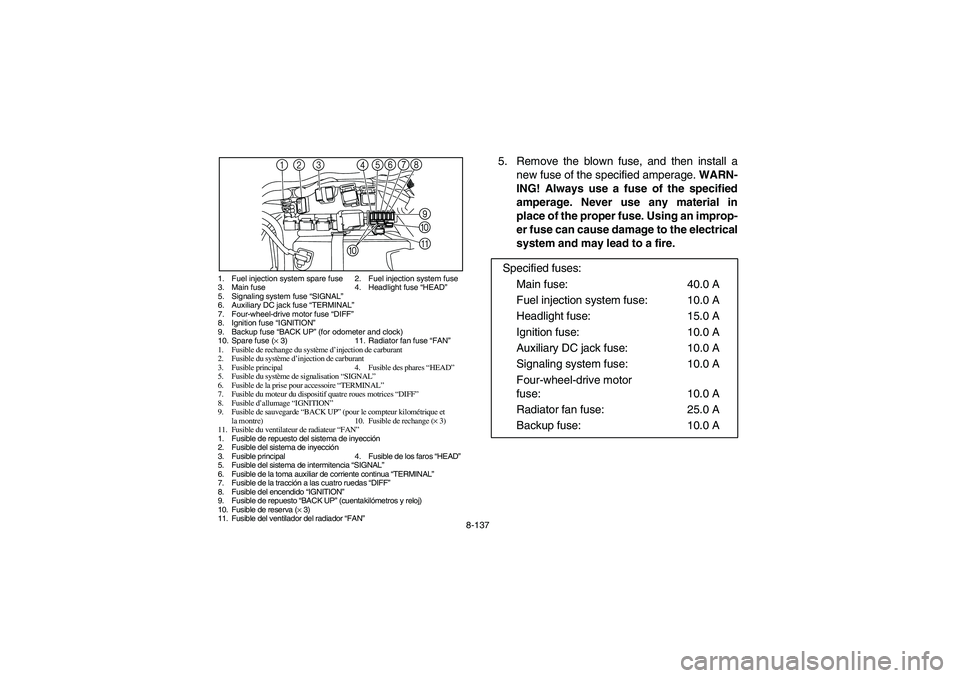

1. Fuel injection system spare fuse 2. Fuel injection system fuse
3. Main fuse 4. Headlight fuse “HEAD”
5. Signaling system fuse “SIGNAL”
6. Auxiliary DC jack fuse “TERMINAL”
7. Four-wheel-drive motor fuse “DIFF”
8. Ignition fuse “IGNITION”
9. Backup fuse “BACK UP” (for odometer and clock)
10. Spare fuse (× 3) 11. Radiator fan fuse “FAN”
1. Fusible de rechange du système d’injection de carburant
2. Fusible du système d’injection de carburant
3. Fusible principal 4. Fusible des phares “HEAD”
5. Fusible du système de signalisation “SIGNAL”
6. Fusible de la prise pour accessoire “TERMINAL”
7. Fusible du moteur du dispositif quatre roues motrices “DIFF”
8. Fusible d’allumage “IGNITION”
9. Fusible de sauvegarde “BACK UP” (pour le compteur kilométrique et
la montre) 10. Fusible de rechange (× 3)
11. Fusible du ventilateur de radiateur “FAN”
1. Fusible de repuesto del sistema de inyección
2. Fusible del sistema de inyección
3. Fusible principal 4. Fusible de los faros “HEAD”
5. Fusible del sistema de intermitencia “SIGNAL”
6. Fusible de la toma auxiliar de corriente continua “TERMINAL”
7. Fusible de la tracción a las cuatro ruedas “DIFF”
8. Fusible del encendido “IGNITION”
9. Fusible de repuesto “BACK UP” (cuentakilómetros y reloj)
10. Fusible de reserva (× 3)
11. Fusible del ventilador del radiador “FAN”
3 2 17
9 5 468
A
@
0
5. Remove the blown fuse, and then install a
new fuse of the specified amperage. WARN-
ING! Always use a fuse of the specified
amperage. Never use any material in
place of the proper fuse. Using an improp-
er fuse can cause damage to the electrical
system and may lead to a fire.
Specified fuses:
Main fuse: 40.0 A
Fuel injection system fuse: 10.0 A
Headlight fuse: 15.0 A
Ignition fuse: 10.0 A
Auxiliary DC jack fuse: 10.0 A
Signaling system fuse: 10.0 A
Four-wheel-drive motor
fuse: 10.0 A
Radiator fan fuse: 25.0 A
Backup fuse: 10.0 A
EE.book Page 137 Tuesday, April 15, 2008 9:11 AM
