YAMAHA RHINO 700 2009 Manuale de Empleo (in Spanish)

8-158
Engine overheating
Wait for the engine to cool before removing the radiator cap. WARNING! If the engine is not cool when
removing the radiator cap, hot fluid and steam could blow out under pressure and burn you. Place
a thick rag over the cap and remove the cap slowly to allow any remaining pressure to escape.
If it is difficult to get the recommended coolant, tap water can be used temporarily, provided that it is
changed to the recommended coolant as soon as possible.Wait until the
engine has cooled.
Check the coolant level in the
coolant reservoir and/or radiator.
Level is OK.Level is low, check the
cooling system for leakage.
No
leakage.Leakage.
Ask a Yamaha dealer to inspect
and repair the cooling system.Add coolant. (See the text below.)
Restart the engine. If the engine overheats again, ask a
Yamaha dealer to inspect and/or repair the cooling system.
EE.book Page 158 Tuesday, April 15, 2008 9:11 AM

8-159
5B410024

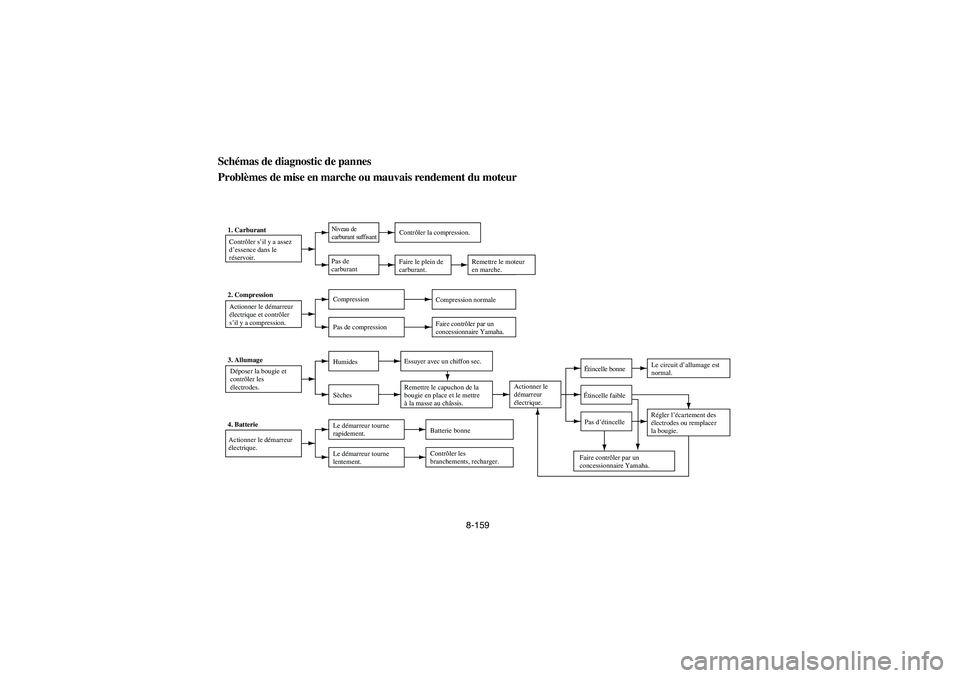

Schémas de diagnostic de pannes
Problèmes de mise en marche ou mauvais rendement du moteur1. Carburant
Contrôler s’il y a assez
d’essence dans le
réservoir.
Niveau de
carburant suffisant
Remettre le moteur
en marche. Pas de
carburantFaire le plein de
carburant.
2. Compression
Actionner le démarreur
électrique et contrôler
s’il y a compression.Compression
Compression normale
Pas de compressionFaire contrôler par un
concessionnaire Yamaha.
3. Allumage
Déposer la bougie et
contrôler les
électrodes.HumidesEssuyer avec un chiffon sec.
SèchesRemettre le capuchon de la
bougie en place et le mettre
à la masse au châssis.Actionner le
démarreur
électrique.Étincelle bonneLe circuit d’allumage est
normal.
Étincelle faible
Régler l’écartement des
électrodes ou remplacer
la bougie. Pas d’étincelle
Faire contrôler par un
concessionnaire Yamaha. 4. Batterie
Actionner le démarreur
électrique.Le démarreur tourne
rapidement.Batterie bonne
Le démarreur tourne
lentement.Contrôler les
branchements, recharger.
Contrôler la compression.
EE.book Page 159 Tuesday, April 15, 2008 9:11 AM

8-160

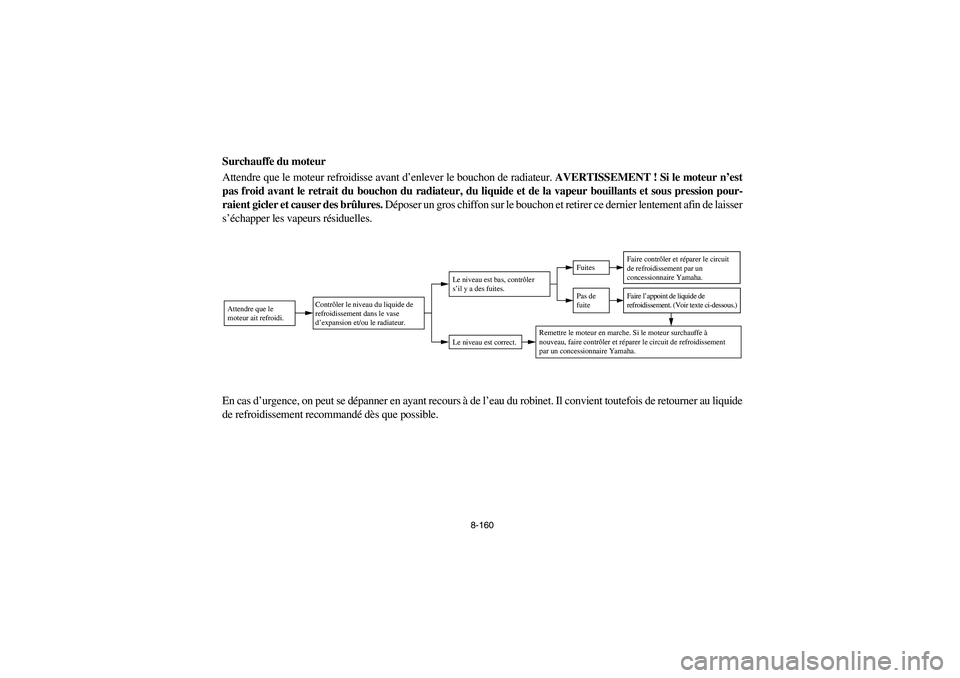

Surchauffe du moteur
Attendre que le moteur refroidisse avant d’enlever le bouchon de radiateur. AVERTISSEMENT ! Si le moteur n’est
pas froid avant le retrait du bouchon du radiateur, du liquide et de la vapeur bouillants et sous pression pour-
raient gicler et causer des brûlures. Déposer un gros chiffon sur le bouchon et retirer ce dernier lentement afin de laisser
s’échapper les vapeurs résiduelles.
En cas d’urgence, on peut se dépanner en ayant recours à de l’eau du robinet. Il convient toutefois de retourner au liquide
de refroidissement recommandé dès que possible.Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide de
refroidissement dans le vase
d’expansion et/ou le radiateur.
Le niveau est correct.Le niveau est bas, contrôler
s’il y a des fuites.
Pas de
fuiteFuites
Faire contrôler et réparer le circuit
de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir texte ci-dessous.)
Remettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de refroidissement
par un concessionnaire Yamaha.
EE.book Page 160 Tuesday, April 15, 2008 9:11 AM

8-161
5B410024

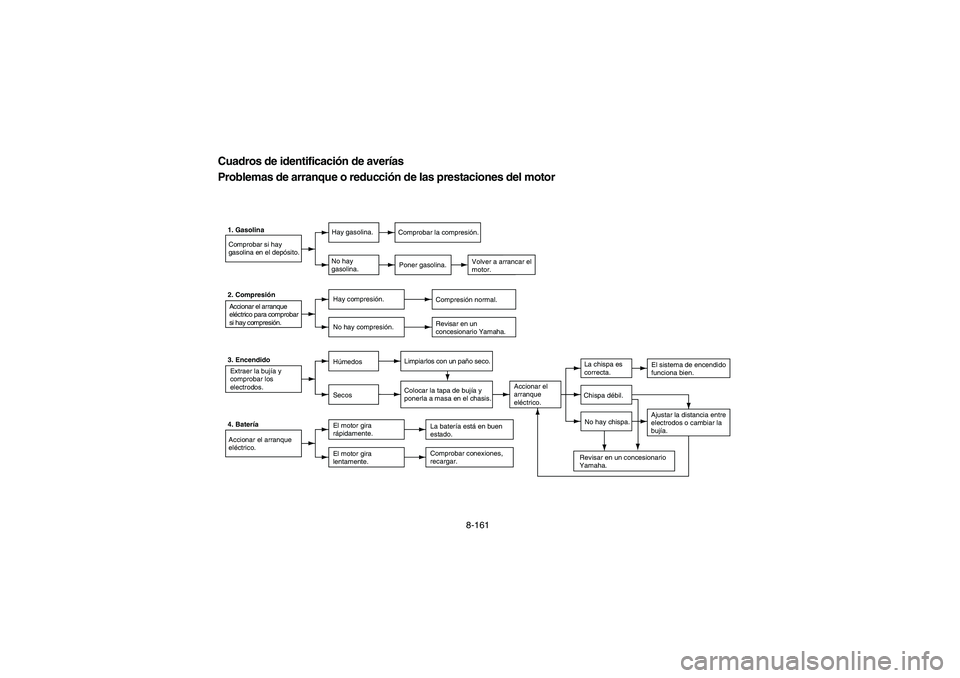

Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor1. Gasolina
Comprobar si hay
gasolina en el depósito.Hay gasolina.
Volver a arrancar el
motor. No hay
gasolina.Poner gasolina.
2. Compresión
Accionar el arranque
eléctrico para comprobar
si hay compresión.Hay compresión.
Compresión normal.
No hay compresión.Revisar en un
concesionario Yamaha.
3. Encendido
Extraer la bujía y
comprobar los
electrodos.HúmedosLimpiarlos con un paño seco.
SecosColocar la tapa de bujía y
ponerla a masa en el chasis.Accionar el
arranque
eléctrico.La chispa es
correcta.El sistema de encendido
funciona bien.
Chispa débil.
Ajustar la distancia entre
electrodos o cambiar la
bujía. No hay chispa.
Revisar en un concesionario
Yamaha. 4. Batería
Accionar el arranque
eléctrico.El motor gira
rápidamente.La batería está en buen
estado.
El motor gira
lentamente.Comprobar conexiones,
recargar.
Comprobar la compresión.
EE.book Page 161 Tuesday, April 15, 2008 9:11 AM

8-162

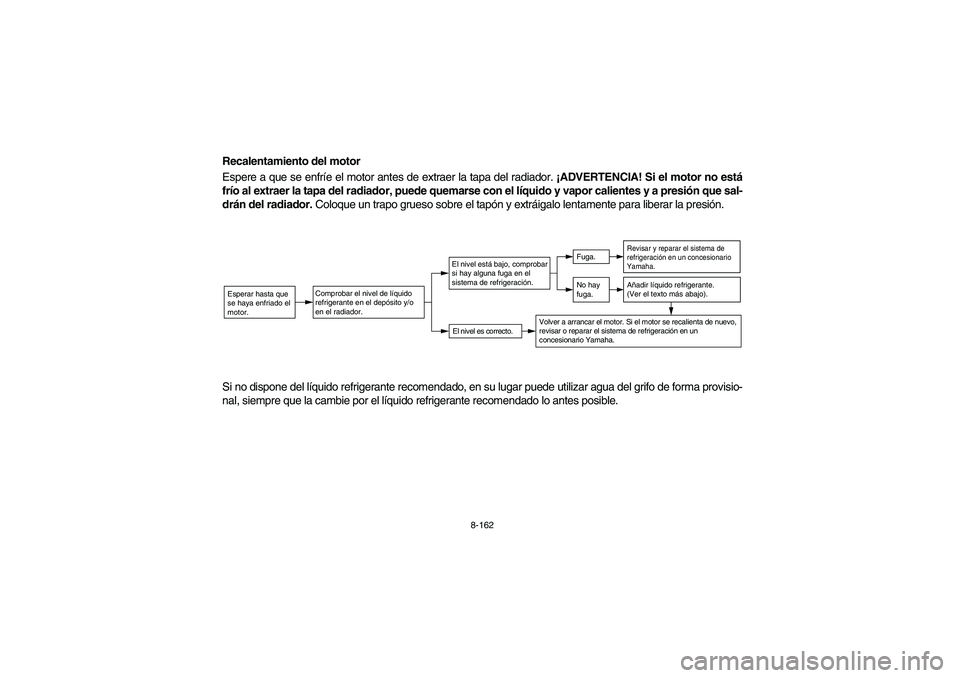

Recalentamiento del motor
Espere a que se enfríe el motor antes de extraer la tapa del radiador. ¡ADVERTENCIA! Si el motor no está
frío al extraer la tapa del radiador, puede quemarse con el líquido y vapor calientes y a presión que sal-
drán del radiador. Coloque un trapo grueso sobre el tapón y extráigalo lentamente para liberar la presión.
Si no dispone del líquido refrigerante recomendado, en su lugar puede utilizar agua del grifo de forma provisio-
nal, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.Esperar hasta que
se haya enfriado el
motor.
Comprobar el nivel de líquido
refrigerante en el depósito y/o
en el radiador.
El nivel es correcto.El nivel está bajo, comprobar
si hay alguna fuga en el
sistema de refrigeración.
No hay
fuga.Fuga.
Revisar y reparar el sistema de
refrigeración en un concesionario
Yamaha.Añadir líquido refrigerante.
(Ver el texto más abajo).
Volver a arrancar el motor. Si el motor se recalienta de nuevo,
revisar o reparar el sistema de refrigeración en un
concesionario Yamaha.
EE.book Page 162 Tuesday, April 15, 2008 9:11 AM

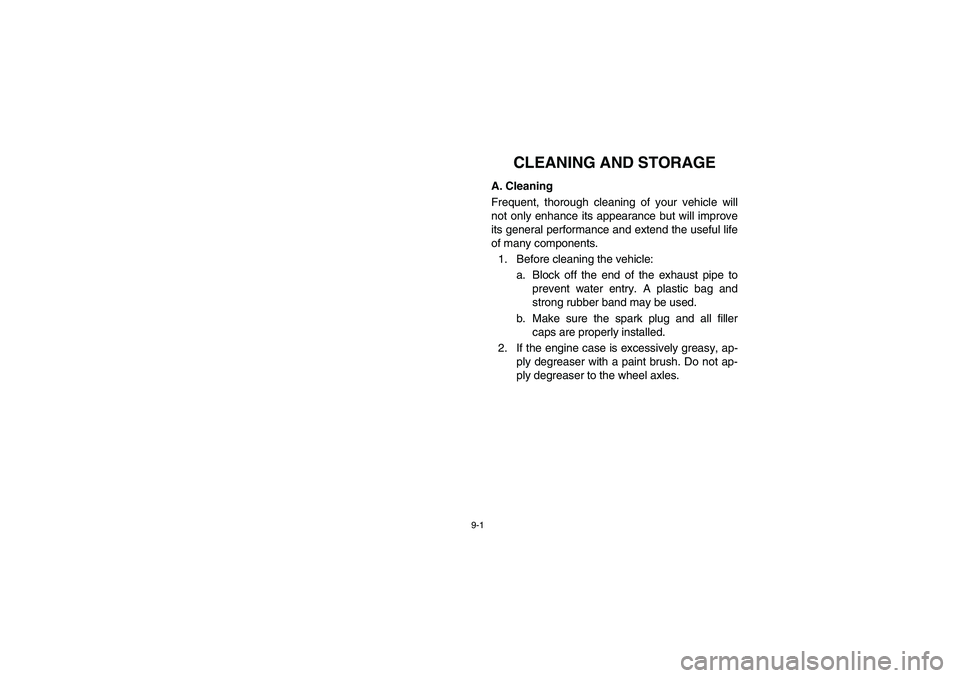

9-1
EVU01030
1-CLEANING AND STORAGE
A. Cleaning
Frequent, thorough cleaning of your vehicle will
not only enhance its appearance but will improve
its general performance and extend the useful life
of many components.
1. Before cleaning the vehicle:
a. Block off the end of the exhaust pipe to
prevent water entry. A plastic bag and
strong rubber band may be used.
b. Make sure the spark plug and all filler
caps are properly installed.
2. If the engine case is excessively greasy, ap-
ply degreaser with a paint brush. Do not ap-
ply degreaser to the wheel axles.
EE.book Page 1 Tuesday, April 15, 2008 9:11 AM

9-2
9
FVU01030

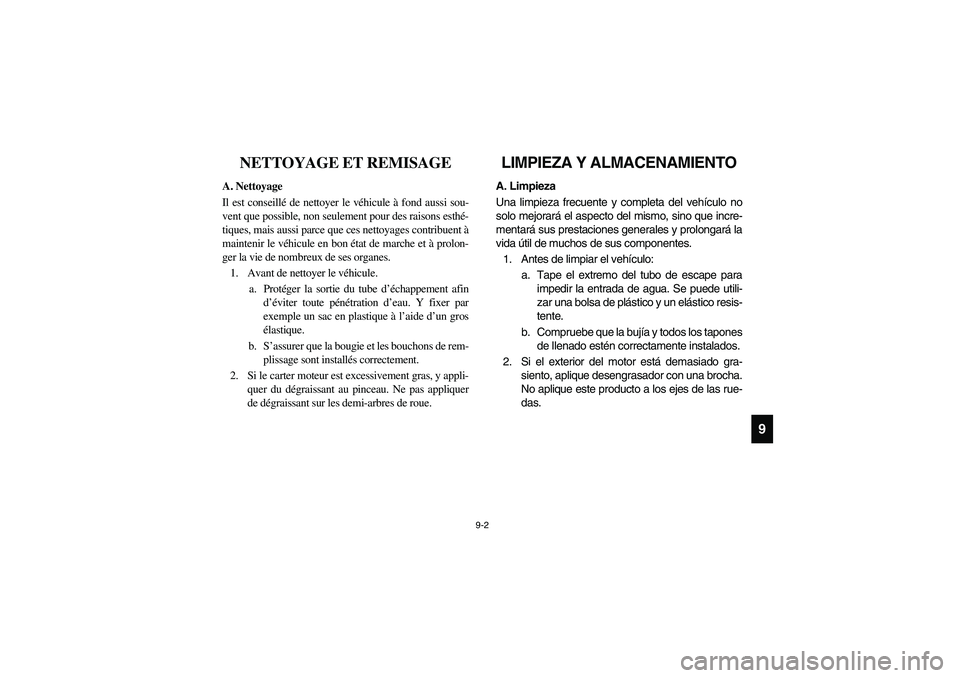

NETTOYAGE ET REMISAGE
A. Nettoyage
Il est conseillé de nettoyer le véhicule à fond aussi sou-
vent que possible, non seulement pour des raisons esthé-
tiques, mais aussi parce que ces nettoyages contribuent à
maintenir le véhicule en bon état de marche et à prolon-
ger la vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule.
a. Protéger la sortie du tube d’échappement afin
d’éviter toute pénétration d’eau. Y fixer par
exemple un sac en plastique à l’aide d’un gros
élastique.
b. S’assurer que la bougie et les bouchons de rem-
plissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur les demi-arbres de roue.
SVU01030
LIMPIEZA Y ALMACENAMIENTOA. Limpieza
Una limpieza frecuente y completa del vehículo no
solo mejorará el aspecto del mismo, sino que incre-
mentará sus prestaciones generales y prolongará la
vida útil de muchos de sus componentes.
1. Antes de limpiar el vehículo:
a. Tape el extremo del tubo de escape para
impedir la entrada de agua. Se puede utili-
zar una bolsa de plástico y un elástico resis-
tente.
b. Compruebe que la bujía y todos los tapones
de llenado estén correctamente instalados.
2. Si el exterior del motor está demasiado gra-
siento, aplique desengrasador con una brocha.
No aplique este producto a los ejes de las rue-
das.
EE.book Page 2 Tuesday, April 15, 2008 9:11 AM

9-3

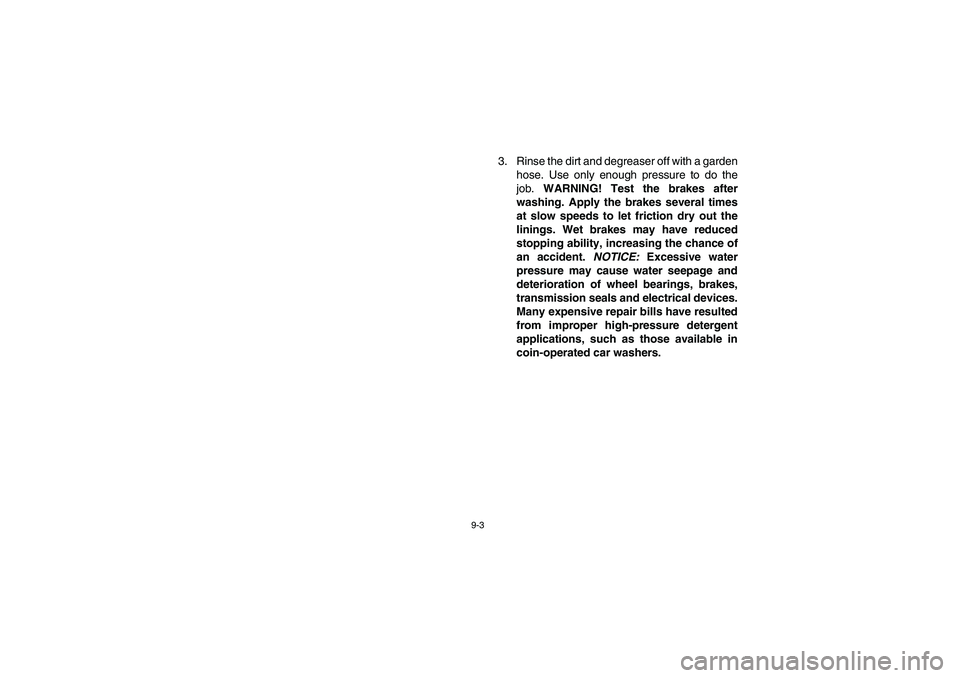

3. Rinse the dirt and degreaser off with a garden
hose. Use only enough pressure to do the
job. WARNING! Test the brakes after
washing. Apply the brakes several times
at slow speeds to let friction dry out the
linings. Wet brakes may have reduced
stopping ability, increasing the chance of
an accident. NOTICE: Excessive water
pressure may cause water seepage and
deterioration of wheel bearings, brakes,
transmission seals and electrical devices.
Many expensive repair bills have resulted
from improper high-pressure detergent
applications, such as those available in
coin-operated car washers.
EE.book Page 3 Tuesday, April 15, 2008 9:11 AM

9-4

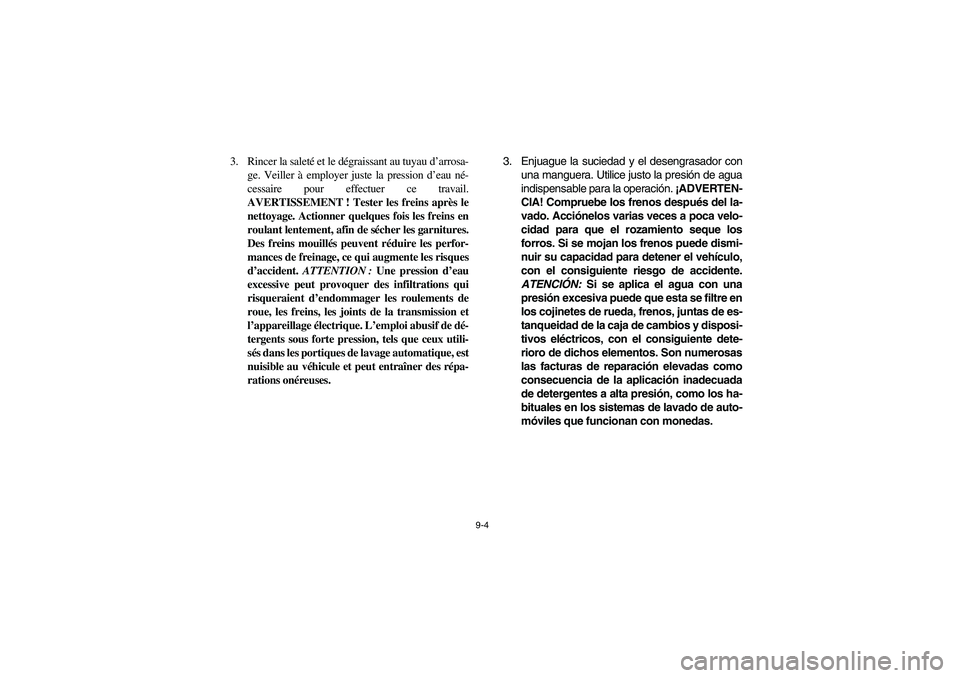

3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
AVERTISSEMENT ! Tester les freins après le
nettoyage. Actionner quelques fois les freins en
roulant lentement, afin de sécher les garnitures.
Des freins mouillés peuvent réduire les perfor-
mances de freinage, ce qui augmente les risques
d’accident. ATTENTION : Une pression d’eau
excessive peut provoquer des infiltrations qui
risqueraient d’endommager les roulements de
roue, les freins, les joints de la transmission et
l’appareillage électrique. L’emploi abusif de dé-
tergents sous forte pression, tels que ceux utili-
sés dans les portiques de lavage automatique, est
nuisible au véhicule et peut entraîner des répa-
rations onéreuses.3. Enjuague la suciedad y el desengrasador con
una manguera. Utilice justo la presión de agua
indispensable para la operación. ¡ADVERTEN-
CIA! Compruebe los frenos después del la-
vado. Acciónelos varias veces a poca velo-
cidad para que el rozamiento seque los
forros. Si se mojan los frenos puede dismi-
nuir su capacidad para detener el vehículo,
con el consiguiente riesgo de accidente.
ATENCIÓN: Si se aplica el agua con una
presión excesiva puede que esta se filtre en
los cojinetes de rueda, frenos, juntas de es-
tanqueidad de la caja de cambios y disposi-
tivos eléctricos, con el consiguiente dete-
rioro de dichos elementos. Son numerosas
las facturas de reparación elevadas como
consecuencia de la aplicación inadecuada
de detergentes a alta presión, como los ha-
bituales en los sistemas de lavado de auto-
móviles que funcionan con monedas.
EE.book Page 4 Tuesday, April 15, 2008 9:11 AM

9-5

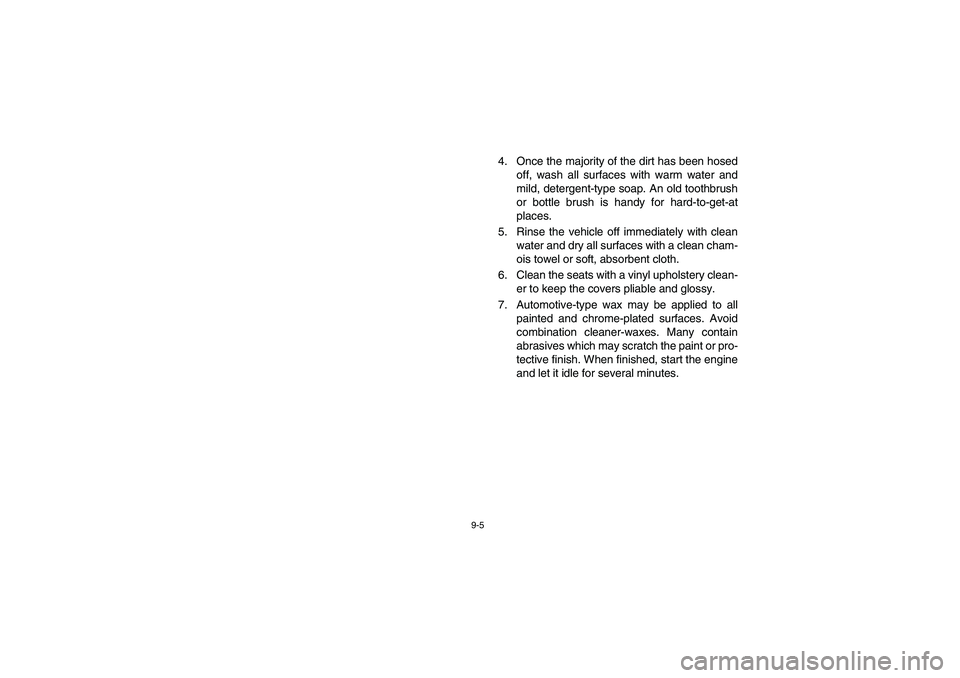

4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the vehicle off immediately with clean
water and dry all surfaces with a clean cham-
ois towel or soft, absorbent cloth.
6. Clean the seats with a vinyl upholstery clean-
er to keep the covers pliable and glossy.
7. Automotive-type wax may be applied to all
painted and chrome-plated surfaces. Avoid
combination cleaner-waxes. Many contain
abrasives which may scratch the paint or pro-
tective finish. When finished, start the engine
and let it idle for several minutes.
