YAMAHA RHINO 700 2009 Manuale de Empleo (in Spanish)

8-88
5B410019

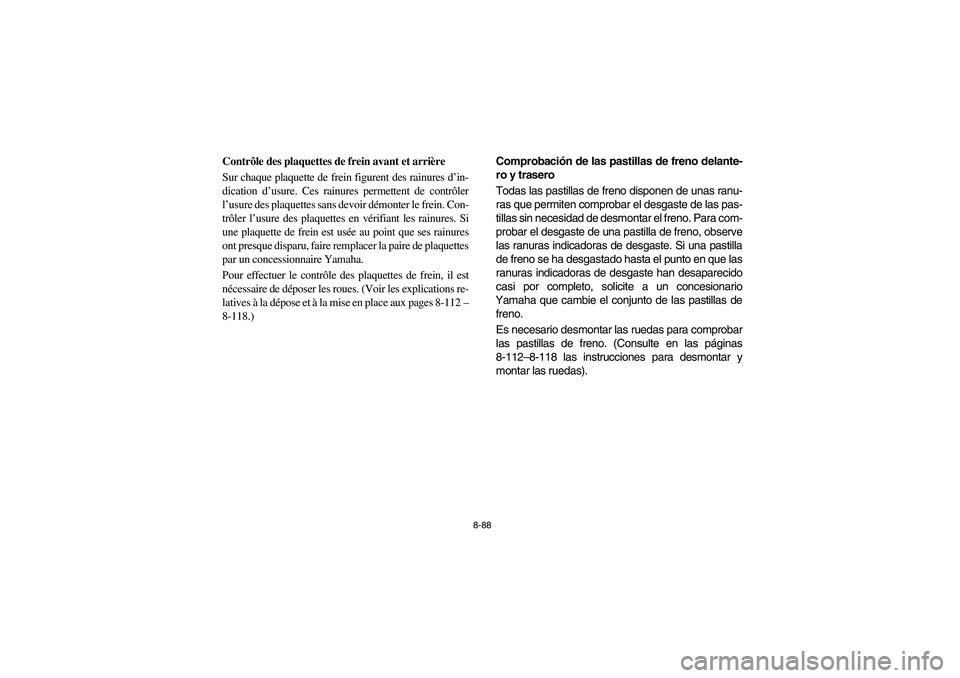

Contrôle des plaquettes de frein avant et arrière
Sur chaque plaquette de frein figurent des rainures d’in-
dication d’usure. Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les rainures. Si
une plaquette de frein est usée au point que ses rainures
ont presque disparu, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
Pour effectuer le contrôle des plaquettes de frein, il est
nécessaire de déposer les roues. (Voir les explications re-
latives à la dépose et à la mise en place aux pages 8-112–
8-118.)
5B410019
Comprobación de las pastillas de freno delante-
ro y trasero
Todas las pastillas de freno disponen de unas ranu-
ras que permiten comprobar el desgaste de las pas-
tillas sin necesidad de desmontar el freno. Para com-
probar el desgaste de una pastilla de freno, observe
las ranuras indicadoras de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto en que las
ranuras indicadoras de desgaste han desaparecido
casi por completo, solicite a un concesionario
Yamaha que cambie el conjunto de las pastillas de
freno.
Es necesario desmontar las ruedas para comprobar
las pastillas de freno. (Consulte en las páginas
8-112–8-118 las instrucciones para desmontar y
montar las ruedas).
EE.book Page 88 Tuesday, April 15, 2008 9:11 AM

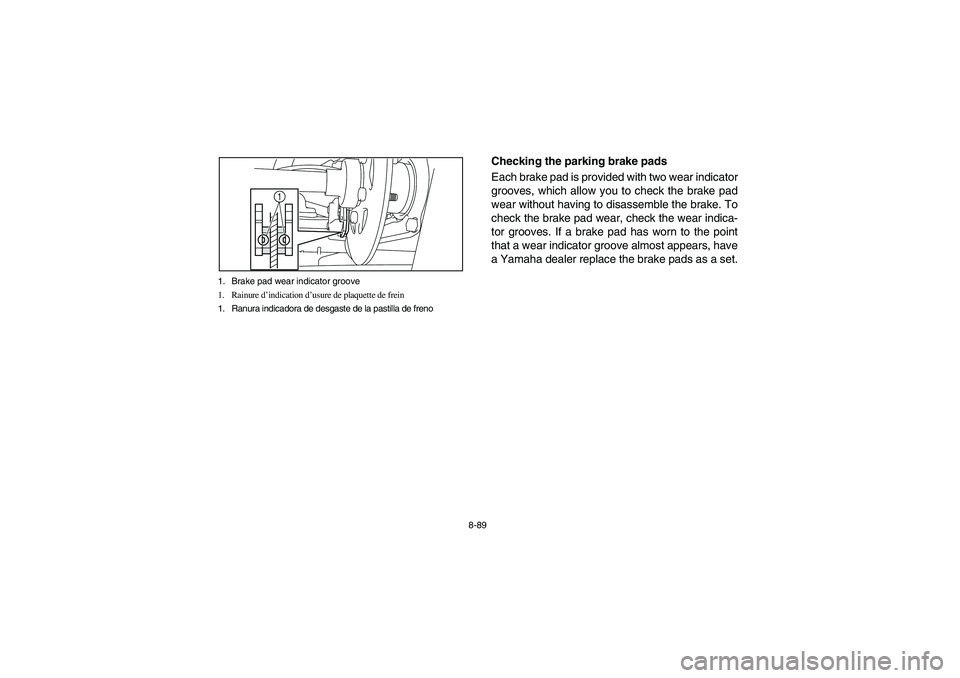

8-89 1. Brake pad wear indicator groove
1. Rainure d’indication d’usure de plaquette de frein
1. Ranura indicadora de desgaste de la pastilla de freno
1
5B410020
Checking the parking brake pads
Each brake pad is provided with two wear indicator
grooves, which allow you to check the brake pad
wear without having to disassemble the brake. To
check the brake pad wear, check the wear indica-
tor grooves. If a brake pad has worn to the point
that a wear indicator groove almost appears, have
a Yamaha dealer replace the brake pads as a set.
EE.book Page 89 Tuesday, April 15, 2008 9:11 AM

8-90
5B410020

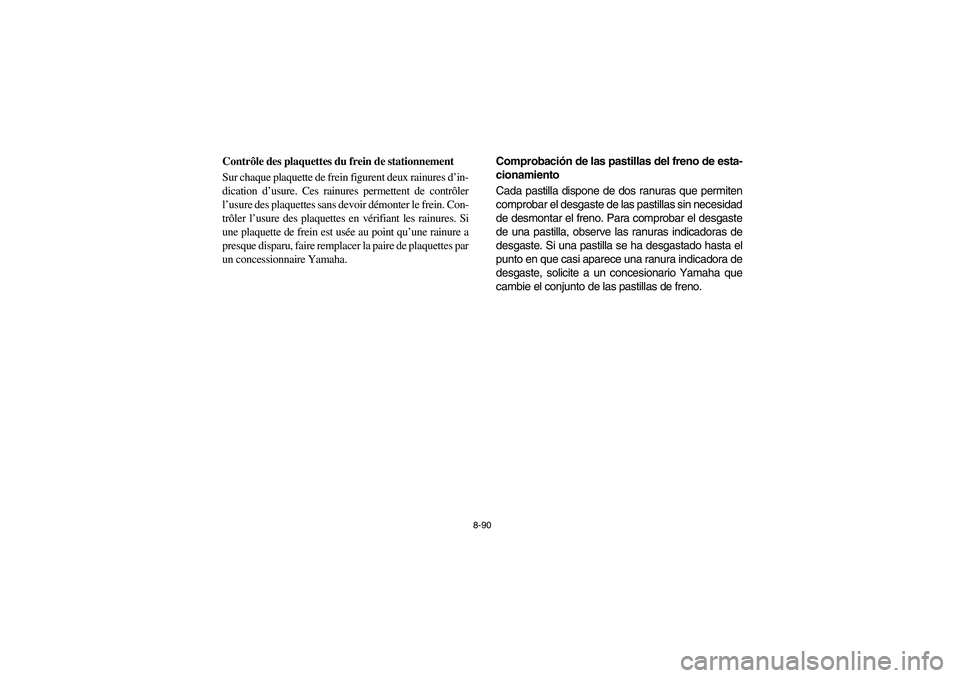

Contrôle des plaquettes du frein de stationnement
Sur chaque plaquette de frein figurent deux rainures d’in-
dication d’usure. Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les rainures. Si
une plaquette de frein est usée au point qu’une rainure a
presque disparu, faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
5B410020
Comprobación de las pastillas del freno de esta-
cionamiento
Cada pastilla dispone de dos ranuras que permiten
comprobar el desgaste de las pastillas sin necesidad
de desmontar el freno. Para comprobar el desgaste
de una pastilla, observe las ranuras indicadoras de
desgaste. Si una pastilla se ha desgastado hasta el
punto en que casi aparece una ranura indicadora de
desgaste, solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
EE.book Page 90 Tuesday, April 15, 2008 9:11 AM

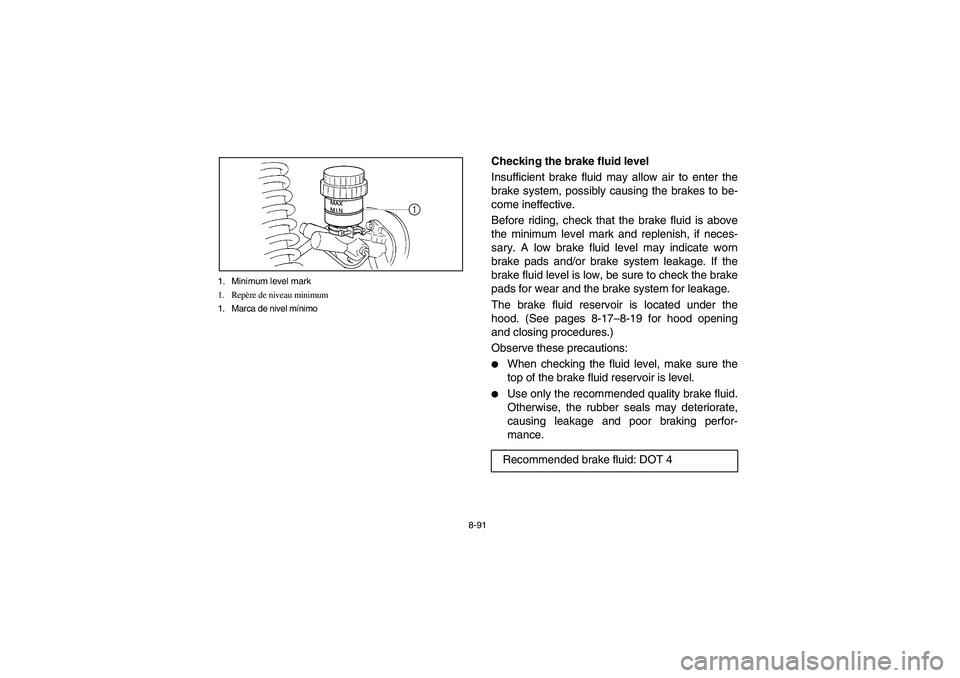

8-91 1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimo
1
EVU00850
Checking the brake fluid level
Insufficient brake fluid may allow air to enter the
brake system, possibly causing the brakes to be-
come ineffective.
Before riding, check that the brake fluid is above
the minimum level mark and replenish, if neces-
sary. A low brake fluid level may indicate worn
brake pads and/or brake system leakage. If the
brake fluid level is low, be sure to check the brake
pads for wear and the brake system for leakage.
The brake fluid reservoir is located under the
hood. (See pages 8-17–8-19 for hood opening
and closing procedures.)
Observe these precautions:

When checking the fluid level, make sure the
top of the brake fluid reservoir is level.


Use only the recommended quality brake fluid.
Otherwise, the rubber seals may deteriorate,
causing leakage and poor braking perfor-
mance.
Recommended brake fluid: DOT 4
EE.book Page 91 Tuesday, April 15, 2008 9:11 AM

8-92
FVU00850

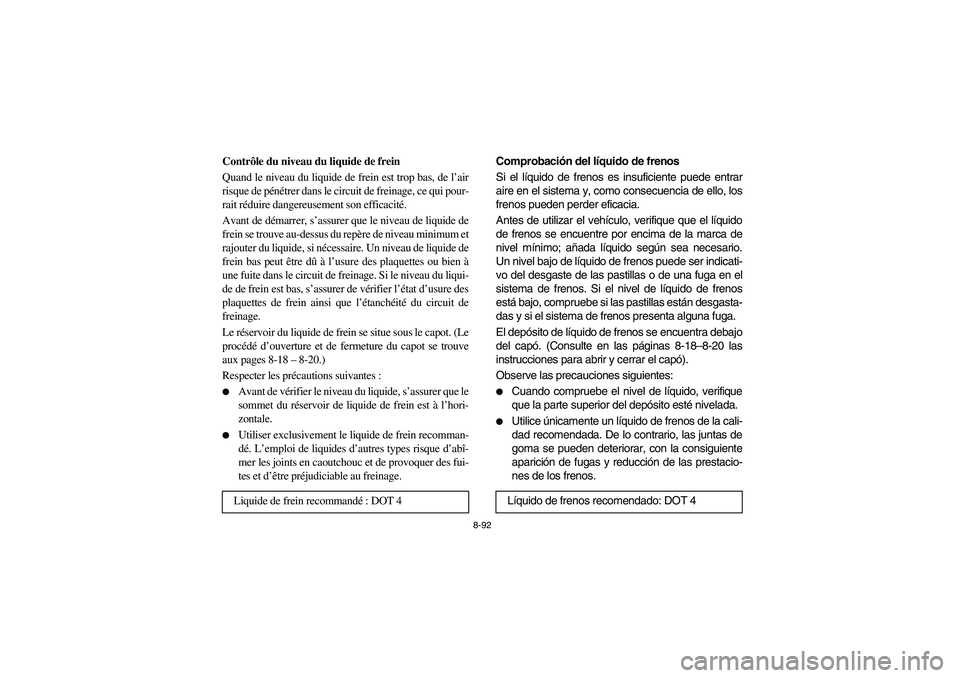

Contrôle du niveau du liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le circuit de freinage, ce qui pour-
rait réduire dangereusement son efficacité.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire. Un niveau de liquide de
frein bas peut être dû à l’usure des plaquettes ou bien à
une fuite dans le circuit de freinage. Si le niveau du liqui-
de de frein est bas, s’assurer de vérifier l’état d’usure des
plaquettes de frein ainsi que l’étanchéité du circuit de
freinage.
Le réservoir du liquide de frein se situe sous le capot. (Le
procédé d’ouverture et de fermeture du capot se trouve
aux pages 8-18– 8-20.)
Respecter les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer que le
sommet du réservoir de liquide de frein est à l’hori-
zontale.


Utiliser exclusivement le liquide de frein recomman-
dé. L’emploi de liquides d’autres types risque d’abî-
mer les joints en caoutchouc et de provoquer des fui-
tes et d’être préjudiciable au freinage.
Liquide de frein recommandé: DOT 4
SVU00850
Comprobación del líquido de frenos
Si el líquido de frenos es insuficiente puede entrar
aire en el sistema y, como consecuencia de ello, los
frenos pueden perder eficacia.
Antes de utilizar el vehículo, verifique que el líquido
de frenos se encuentre por encima de la marca de
nivel mínimo; añada líquido según sea necesario.
Un nivel bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una fuga en el
sistema de frenos. Si el nivel de líquido de frenos
está bajo, compruebe si las pastillas están desgasta-
das y si el sistema de frenos presenta alguna fuga.
El depósito de líquido de frenos se encuentra debajo
del capó. (Consulte en las páginas 8-18–8-20 las
instrucciones para abrir y cerrar el capó).
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito esté nivelada.


Utilice únicamente un líquido de frenos de la cali-
dad recomendada. De lo contrario, las juntas de
goma se pueden deteriorar, con la consiguiente
aparición de fugas y reducción de las prestacio-
nes de los frenos.
Líquido de frenos recomendado: DOT 4
EE.book Page 92 Tuesday, April 15, 2008 9:11 AM

8-93

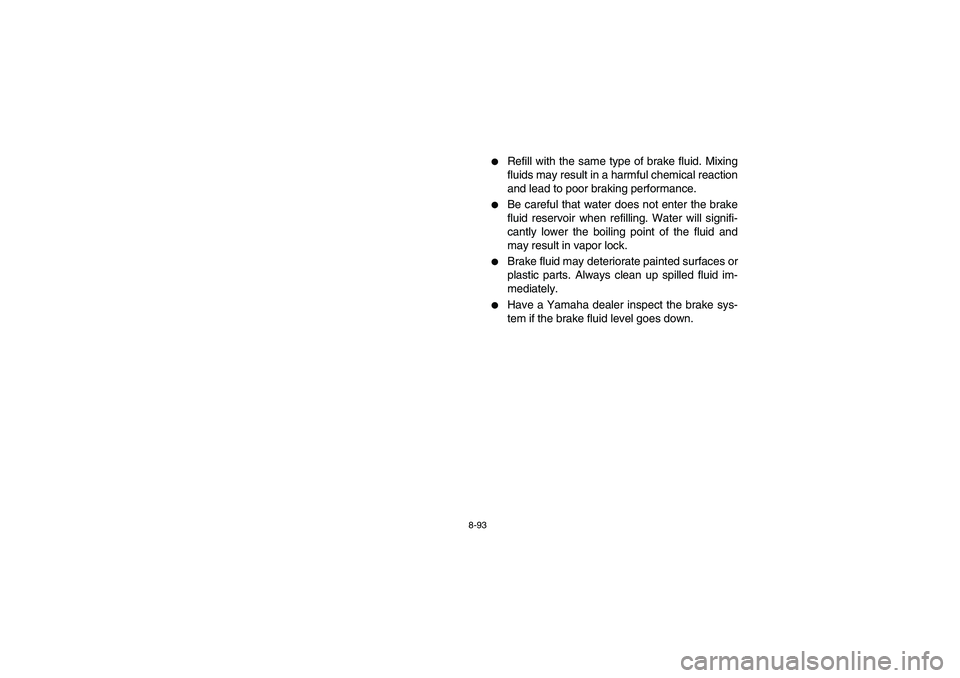

Refill with the same type of brake fluid. Mixing
fluids may result in a harmful chemical reaction
and lead to poor braking performance.


Be careful that water does not enter the brake
fluid reservoir when refilling. Water will signifi-
cantly lower the boiling point of the fluid and
may result in vapor lock.


Brake fluid may deteriorate painted surfaces or
plastic parts. Always clean up spilled fluid im-
mediately.


Have a Yamaha dealer inspect the brake sys-
tem if the brake fluid level goes down.
EE.book Page 93 Tuesday, April 15, 2008 9:11 AM

8-94

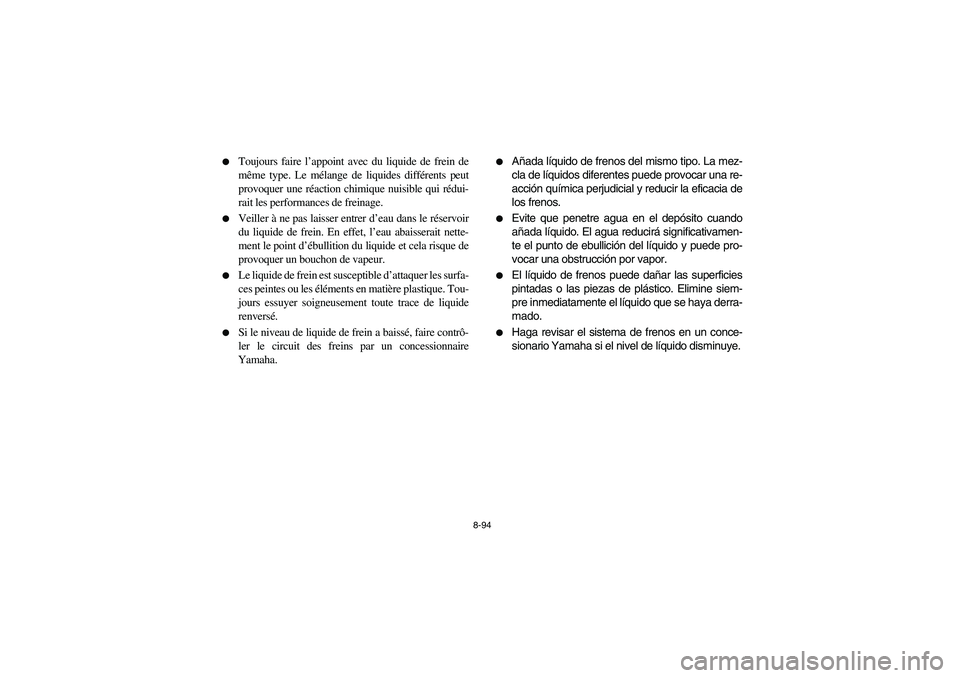

Toujours faire l’appoint avec du liquide de frein de
même type. Le mélange de liquides différents peut
provoquer une réaction chimique nuisible qui rédui-
rait les performances de freinage.


Veiller à ne pas laisser entrer d’eau dans le réservoir
du liquide de frein. En effet, l’eau abaisserait nette-
ment le point d’ébullition du liquide et cela risque de
provoquer un bouchon de vapeur.


Le liquide de frein est susceptible d’attaquer les surfa-
ces peintes ou les éléments en matière plastique. Tou-
jours essuyer soigneusement toute trace de liquide
renversé.


Si le niveau de liquide de frein a baissé, faire contrô-
ler le circuit des freins par un concessionnaire
Yamaha.


Añada líquido de frenos del mismo tipo. La mez-
cla de líquidos diferentes puede provocar una re-
acción química perjudicial y reducir la eficacia de
los frenos.


Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativamen-
te el punto de ebullición del líquido y puede pro-
vocar una obstrucción por vapor.


El líquido de frenos puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya derra-
mado.


Haga revisar el sistema de frenos en un conce-
sionario Yamaha si el nivel de líquido disminuye.
EE.book Page 94 Tuesday, April 15, 2008 9:11 AM

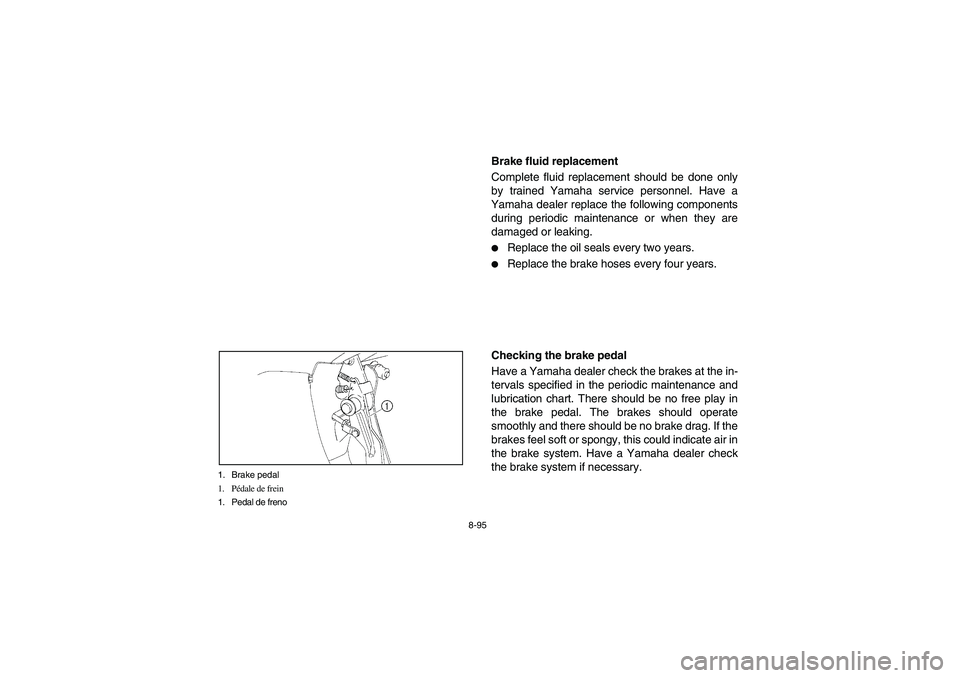

8-95 1. Brake pedal
1. Pédale de frein
1. Pedal de freno
EVU00860
Brake fluid replacement
Complete fluid replacement should be done only
by trained Yamaha service personnel. Have a
Yamaha dealer replace the following components
during periodic maintenance or when they are
damaged or leaking.

Replace the oil seals every two years.


Replace the brake hoses every four years.
EVU01220
Checking the brake pedal
Have a Yamaha dealer check the brakes at the in-
tervals specified in the periodic maintenance and
lubrication chart. There should be no free play in
the brake pedal. The brakes should operate
smoothly and there should be no brake drag. If the
brakes feel soft or spongy, this could indicate air in
the brake system. Have a Yamaha dealer check
the brake system if necessary.
EE.book Page 95 Tuesday, April 15, 2008 9:11 AM

8-96
FVU00860
Changement du liquide de frein
Le changement du liquide de frein doit obligatoirement
être confié à un concessionnaire Yamaha. Confier le rem-
placement des composants suivants à un concessionnaire
Yamaha lors d’un entretien périodique ou s’ils sont en-
dommagés ou s’ils fuient.

Remplacer les joints en caoutchouc tous les deux ans.


Remplacer les durites de frein tous les quatre ans.
FVU01220
Contrôle de la pédale de frein
Faire contrôler les freins par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau des entretiens et
graissages périodiques. La garde de la pédale de frein
doit être nulle. Les freins doivent fonctionner en douceur
et ne doivent pas frotter. Une sensation de mollesse dans
les freins peut indiquer qu’il y a de l’air dans le circuit de
freinage. Faire contrôler le circuit de freinage par un con-
cessionnaire Yamaha quand nécessaire.
SVU00860
Cambio del líquido de frenos
El cambio completo del líquido de frenos debe reali-
zarlo únicamente un profesional cualificado del servi-
cio técnico Yamaha. Haga cambiar los componentes
siguientes en un concesionario Yamaha durante el
mantenimiento periódico o cuando estén dañados o
presenten fugas.

Cambie las juntas de estanqueidad cada dos
años.


Cambie los tubos de freno cada cuatro años.
SVU01220
Comprobación del pedal de freno
Solicite a un concesionario Yamaha que revise los
frenos según los intervalos que se especifican en el
cuadro de mantenimiento y engrase periódicos. No
debe haber ninguna holgura en el pedal de freno.
Los frenos deben funcionar con suavidad y sin nin-
gún arrastre. Un tacto blando o esponjoso de los fre-
nos puede ser indicativo de que hay agua en el sis-
tema. Solicite a un concesionario Yamaha que
revise el sistema de frenos si es preciso.
EE.book Page 96 Tuesday, April 15, 2008 9:11 AM

8-97 a. Parking brake lever free play
a. Garde du levier de frein de stationnement
a. Holgura de la palanca del freno de estacionamiento
a
EVU00870
Parking brake lever free play adjustment
Periodically check the parking brake lever free
play and adjust it if necessary.
1. Shift the drive select lever into low gear “L”.
2. Remove the seats. (See page 4-39 for seat
removal and installation procedures.)
3. Remove the console. (See pages 8-21–8-23
for console removal and installation proce-
dures.)
4. Check the parking brake lever free play. The
maximum free play is equal to one click of the
parking brake lever. If necessary, adjust the
free play as follows.
5. The parking brake lever must be released
when checking and adjusting the parking
brake lever free play.
6. Loosen the locknut.
EE.book Page 97 Tuesday, April 15, 2008 9:11 AM
