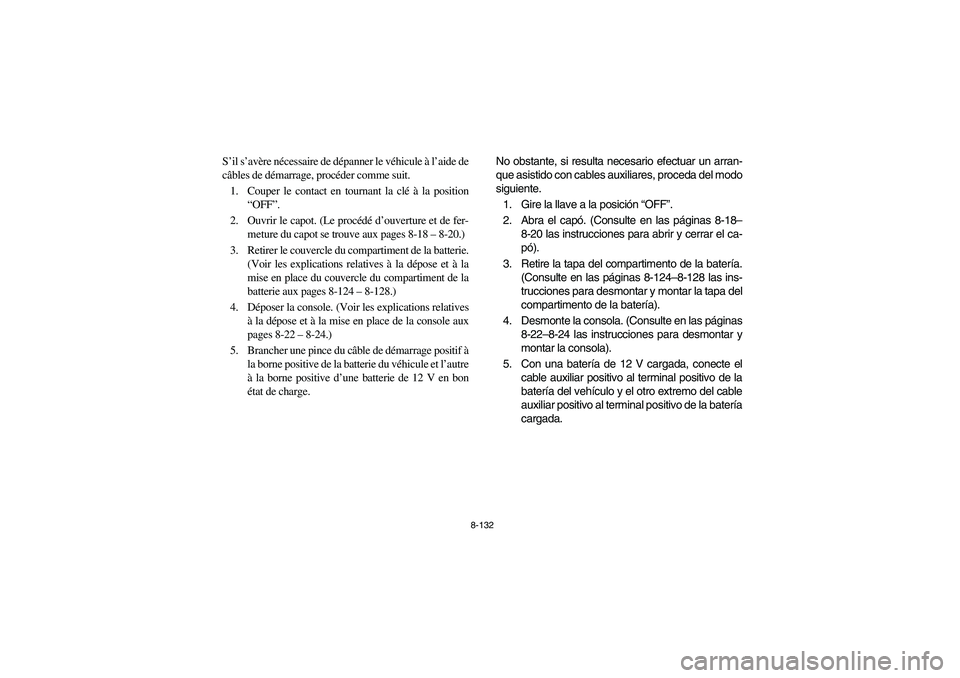

8-132
S’il s’avère nécessaire de dépanner le véhicule à l’aide de
câbles de démarrage, procéder comme suit.
1. Couper le contact en tournant la clé à la position
“OFF”.
2. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18– 8-20.)
3. Retirer le couvercle du compartiment de la batterie.
(Voir les explications relatives à la dépose et à la
mise en place du couvercle du compartiment de la
batterie aux pages 8-124– 8-128.)
4. Déposer la console. (Voir les explications relatives
à la dépose et à la mise en place de la console aux
pages 8-22– 8-24.)
5. Brancher une pince du câble de démarrage positif à
la borne positive de la batterie du véhicule et l’autre
à la borne positive d’une batterie de 12 V en bon
état de charge.No obstante, si resulta necesario efectuar un arran-
que asistido con cables auxiliares, proceda del modo
siguiente.
1. Gire la llave a la posición “OFF”.
2. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó).
3. Retire la tapa del compartimento de la batería.
(Consulte en las páginas 8-124–8-128 las ins-
trucciones para desmontar y montar la tapa del
compartimento de la batería).
4. Desmonte la consola. (Consulte en las páginas
8-22–8-24 las instrucciones para desmontar y
montar la consola).
5. Con una batería de 12 V cargada, conecte el
cable auxiliar positivo al terminal positivo de la
batería del vehículo y el otro extremo del cable
auxiliar positivo al terminal positivo de la batería
cargada.EE.book Page 132 Tuesday, June 17, 2008 9:00 AM

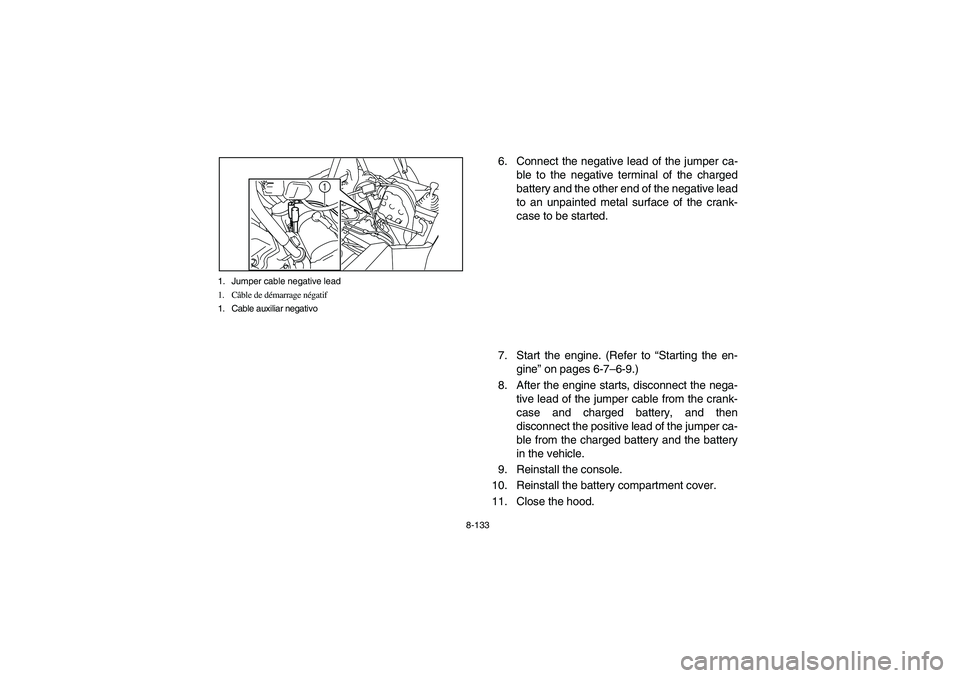

8-133 1. Jumper cable negative lead
1. Câble de démarrage négatif
1. Cable auxiliar negativo
1
6. Connect the negative lead of the jumper ca-
ble to the negative terminal of the charged
battery and the other end of the negative lead
to an unpainted metal surface of the crank-
case to be started.
7. Start the engine. (Refer to “Starting the en-
gine” on pages 6-7–6-9.)
8. After the engine starts, disconnect the nega-
tive lead of the jumper cable from the crank-
case and charged battery, and then
disconnect the positive lead of the jumper ca-
ble from the charged battery and the battery
in the vehicle.
9. Reinstall the console.
10. Reinstall the battery compartment cover.
11. Close the hood.
EE.book Page 133 Tuesday, June 17, 2008 9:00 AM

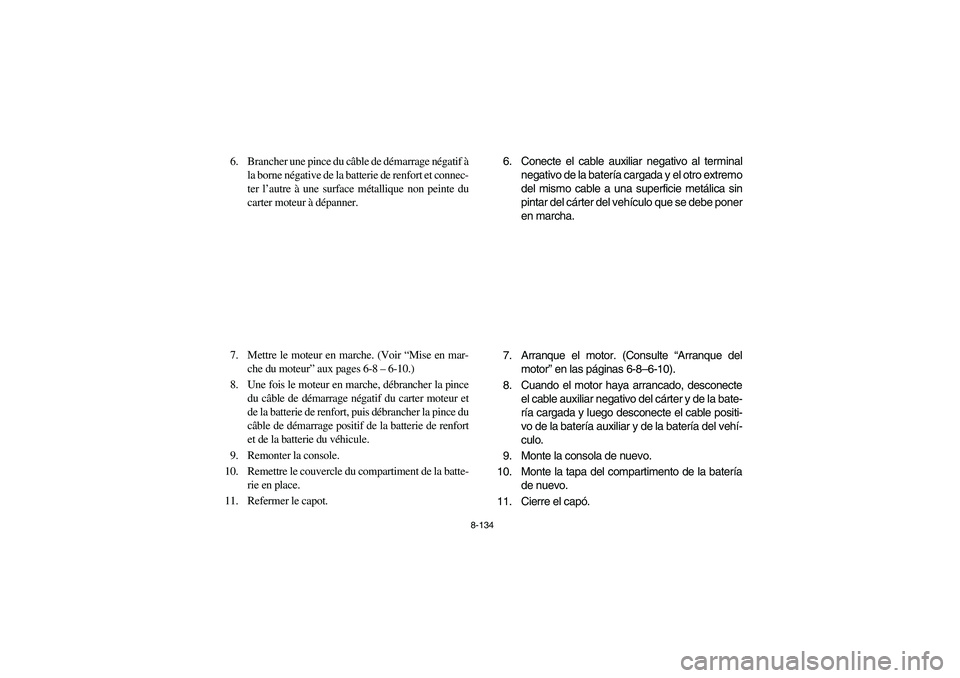

8-134
6. Brancher une pince du câble de démarrage négatif à
la borne négative de la batterie de renfort et connec-
ter l’autre à une surface métallique non peinte du
carter moteur à dépanner.
7. Mettre le moteur en marche. (Voir “Mise en mar-
che du moteur” aux pages 6-8– 6-10.)
8. Une fois le moteur en marche, débrancher la pince
du câble de démarrage négatif du carter moteur et
de la batterie de renfort, puis débrancher la pince du
câble de démarrage positif de la batterie de renfort
et de la batterie du véhicule.
9. Remonter la console.
10. Remettre le couvercle du compartiment de la batte-
rie en place.
11. Refermer le capot.6. Conecte el cable auxiliar negativo al terminal
negativo de la batería cargada y el otro extremo
del mismo cable a una superficie metálica sin
pintar del cárter del vehículo que se debe poner
en marcha.
7. Arranque el motor. (Consulte “Arranque del
motor” en las páginas 6-8–6-10).
8. Cuando el motor haya arrancado, desconecte
el cable auxiliar negativo del cárter y de la bate-
ría cargada y luego desconecte el cable positi-
vo de la batería auxiliar y de la batería del vehí-
culo.
9. Monte la consola de nuevo.
10. Monte la tapa del compartimento de la batería
de nuevo.
11. Cierre el capó.
EE.book Page 134 Tuesday, June 17, 2008 9:00 AM

8-135 1. Quick fastener screw (× 2)
2. Battery compartment cover
1. Vis à serrage rapide (× 2)
2. Couvercle du compartiment de la batterie
1. Tornillo de fijación rápida (× 2)
2. Tapa del compartimento de la batería
1
2
5B410023
Fuse replacement
The main fuse, the fuel injection system fuse, and
the fuse box are located under the hood.
If a fuse is blown, turn off the main switch and in-
stall a new fuse of the specified amperage.
If a fuse is blown, replace it as follows.
1. Turn the key to “OFF” and turn off the electri-
cal circuit in question.NOTICETo prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse.2. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
3. Remove the quick fastener screws.
4. Remove the battery compartment cover by
lifting it up and pulling it out.
EE.book Page 135 Tuesday, June 17, 2008 9:00 AM

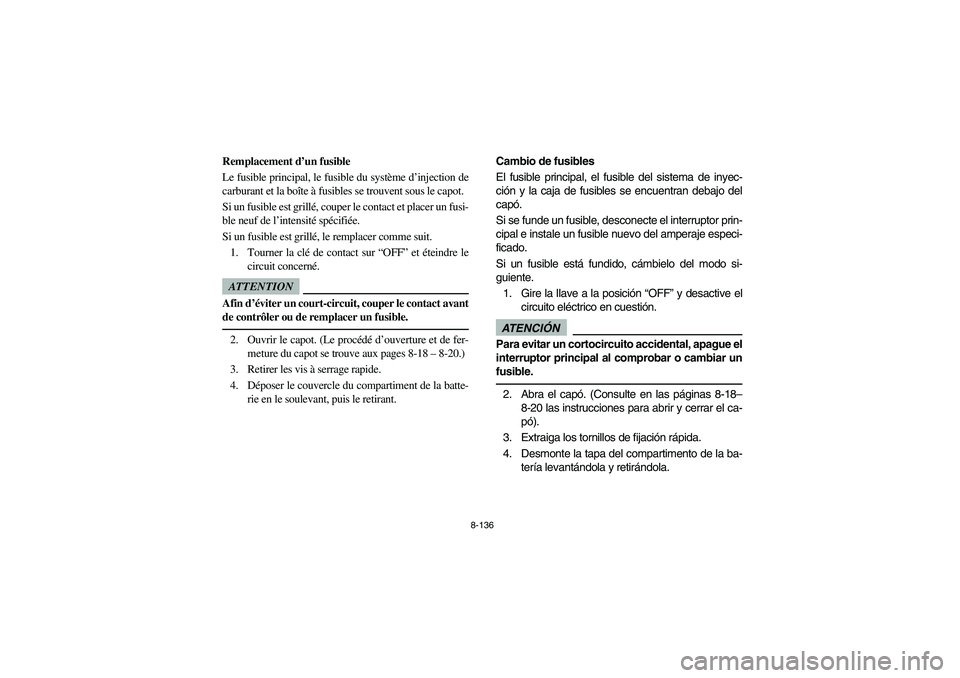

8-136
5B410023
Remplacement d’un fusible
Le fusible principal, le fusible du système d’injection de
carburant et la boîte à fusibles se trouvent sous le capot.
Si un fusible est grillé, couper le contact et placer un fusi-
ble neuf de l’intensité spécifiée.
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre le
circuit concerné.ATTENTIONAfin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible.2. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18 – 8-20.)
3. Retirer les vis à serrage rapide.
4. Déposer le couvercle du compartiment de la batte-
rie en le soulevant, puis le retirant.
5B410023
Cambio de fusibles
El fusible principal, el fusible del sistema de inyec-
ción y la caja de fusibles se encuentran debajo del
capó.
Si se funde un fusible, desconecte el interruptor prin-
cipal e instale un fusible nuevo del amperaje especi-
ficado.
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive el
circuito eléctrico en cuestión.ATENCIÓNPara evitar un cortocircuito accidental, apague el
interruptor principal al comprobar o cambiar un
fusible.2. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó).
3. Extraiga los tornillos de fijación rápida.
4. Desmonte la tapa del compartimento de la ba-
tería levantándola y retirándola.
EE.book Page 136 Tuesday, June 17, 2008 9:00 AM

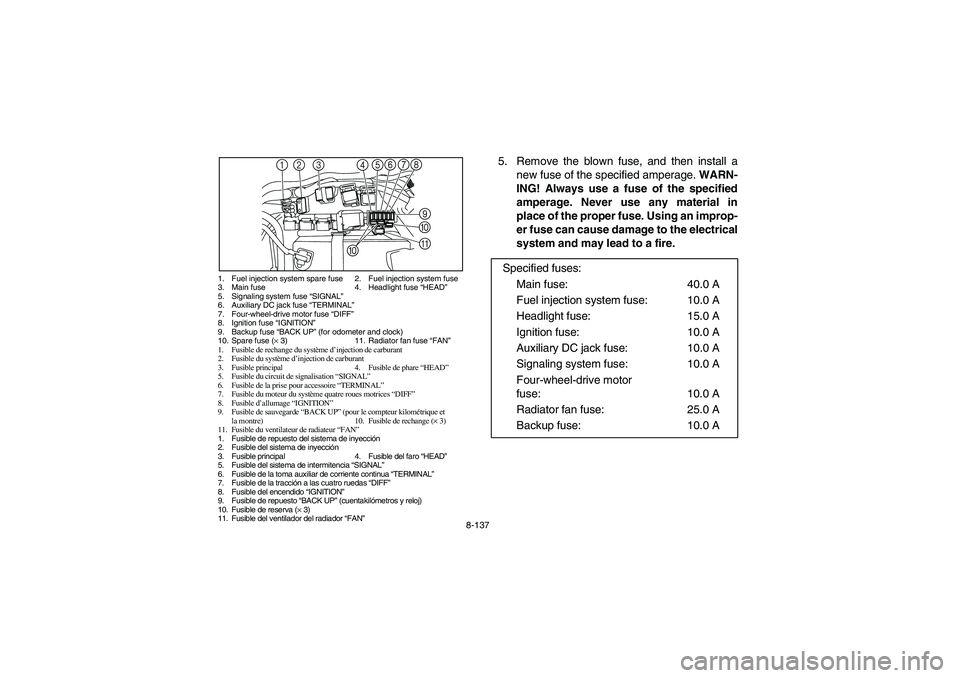

8-137
1. Fuel injection system spare fuse 2. Fuel injection system fuse
3. Main fuse 4. Headlight fuse “HEAD”
5. Signaling system fuse “SIGNAL”
6. Auxiliary DC jack fuse “TERMINAL”
7. Four-wheel-drive motor fuse “DIFF”
8. Ignition fuse “IGNITION”
9. Backup fuse “BACK UP” (for odometer and clock)
10. Spare fuse (× 3) 11. Radiator fan fuse “FAN”
1. Fusible de rechange du système d’injection de carburant
2. Fusible du système d’injection de carburant
3. Fusible principal 4. Fusible de phare “HEAD”
5. Fusible du circuit de signalisation “SIGNAL”
6. Fusible de la prise pour accessoire “TERMINAL”
7. Fusible du moteur du système quatre roues motrices “DIFF”
8. Fusible d’allumage “IGNITION”
9. Fusible de sauvegarde “BACK UP” (pour le compteur kilométrique et
la montre) 10. Fusible de rechange (× 3)
11. Fusible du ventilateur de radiateur “FAN”
1. Fusible de repuesto del sistema de inyección
2. Fusible del sistema de inyección
3. Fusible principal 4. Fusible del faro “HEAD”
5. Fusible del sistema de intermitencia “SIGNAL”
6. Fusible de la toma auxiliar de corriente continua “TERMINAL”
7. Fusible de la tracción a las cuatro ruedas “DIFF”
8. Fusible del encendido “IGNITION”
9. Fusible de repuesto “BACK UP” (cuentakilómetros y reloj)
10. Fusible de reserva (× 3)
11. Fusible del ventilador del radiador “FAN”
3 2 17
9 5 468
A
@
0
5. Remove the blown fuse, and then install a
new fuse of the specified amperage. WARN-
ING! Always use a fuse of the specified
amperage. Never use any material in
place of the proper fuse. Using an improp-
er fuse can cause damage to the electrical
system and may lead to a fire.
Specified fuses:
Main fuse: 40.0 A
Fuel injection system fuse: 10.0 A
Headlight fuse: 15.0 A
Ignition fuse: 10.0 A
Auxiliary DC jack fuse: 10.0 A
Signaling system fuse: 10.0 A
Four-wheel-drive motor
fuse: 10.0 A
Radiator fan fuse: 25.0 A
Backup fuse: 10.0 A
EE.book Page 137 Tuesday, June 17, 2008 9:00 AM

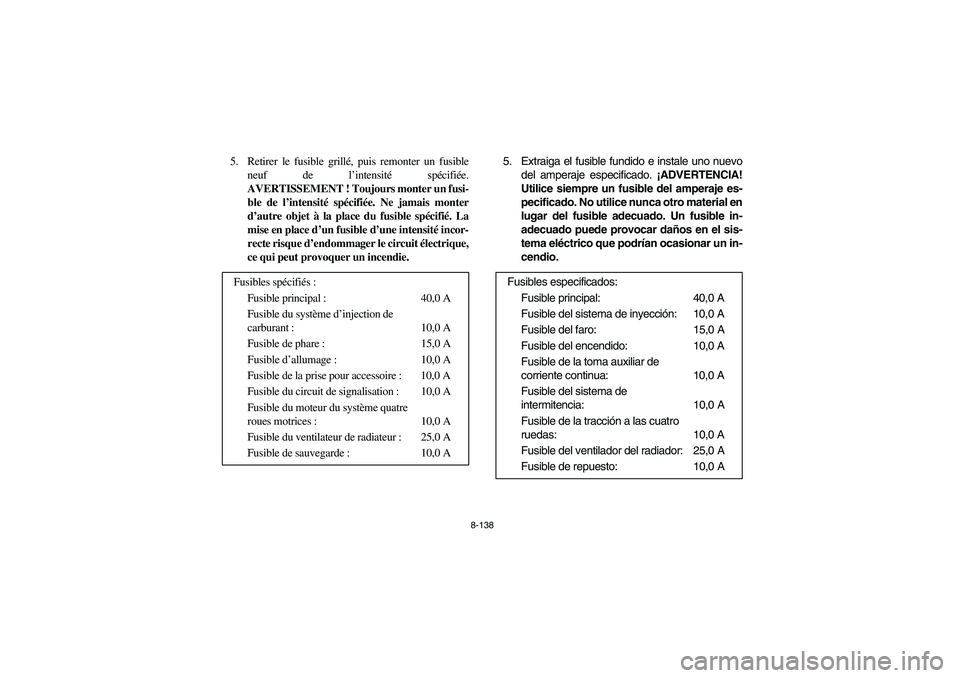

8-138
5. Retirer le fusible grillé, puis remonter un fusible
neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fusi-
ble de l’intensité spécifiée. Ne jamais monter
d’autre objet à la place du fusible spécifié. La
mise en place d’un fusible d’une intensité incor-
recte risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
Fusibles spécifiés:
Fusible principal : 40,0 A
Fusible du système d’injection de
carburant : 10,0 A
Fusible de phare : 15,0 A
Fusible d’allumage : 10,0 A
Fusible de la prise pour accessoire : 10,0 A
Fusible du circuit de signalisation : 10,0 A
Fusible du moteur du système quatre
roues motrices : 10,0 A
Fusible du ventilateur de radiateur : 25,0 A
Fusible de sauvegarde : 10,0 A
5. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del amperaje es-
pecificado. No utilice nunca otro material en
lugar del fusible adecuado. Un fusible in-
adecuado puede provocar daños en el sis-
tema eléctrico que podrían ocasionar un in-
cendio.
Fusibles especificados:
Fusible principal: 40,0 A
Fusible del sistema de inyección: 10,0 A
Fusible del faro: 15,0 A
Fusible del encendido: 10,0 A
Fusible de la toma auxiliar de
corriente continua: 10,0 A
Fusible del sistema de
intermitencia: 10,0 A
Fusible de la tracción a las cuatro
ruedas: 10,0 A
Fusible del ventilador del radiador: 25,0 A
Fusible de repuesto: 10,0 A
EE.book Page 138 Tuesday, June 17, 2008 9:00 AM

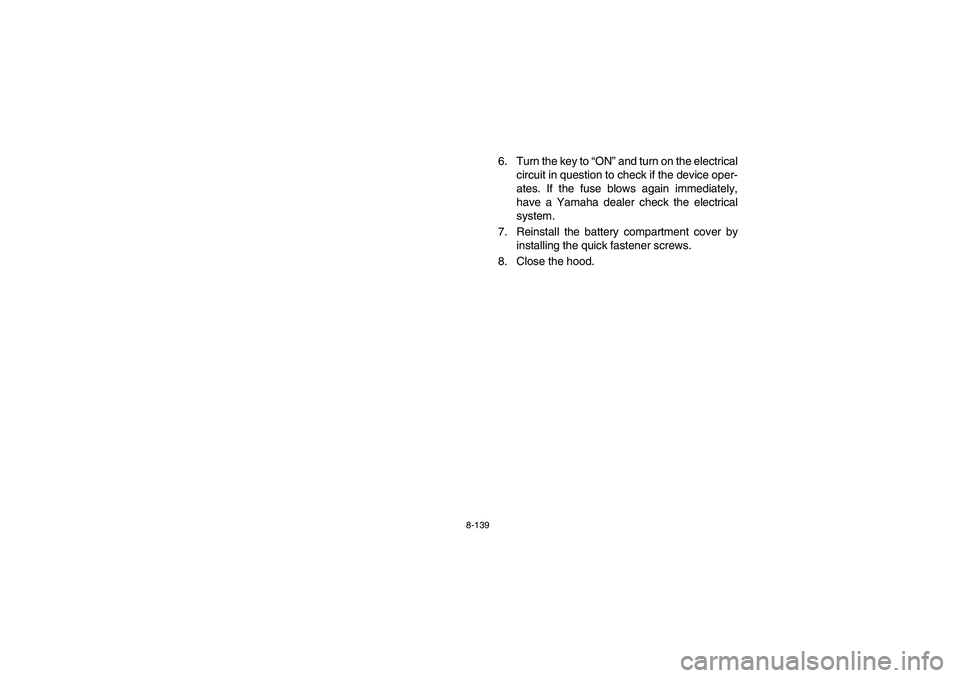

8-139
6. Turn the key to “ON” and turn on the electrical
circuit in question to check if the device oper-
ates. If the fuse blows again immediately,
have a Yamaha dealer check the electrical
system.
7. Reinstall the battery compartment cover by
installing the quick fastener screws.
8. Close the hood.
EE.book Page 139 Tuesday, June 17, 2008 9:00 AM

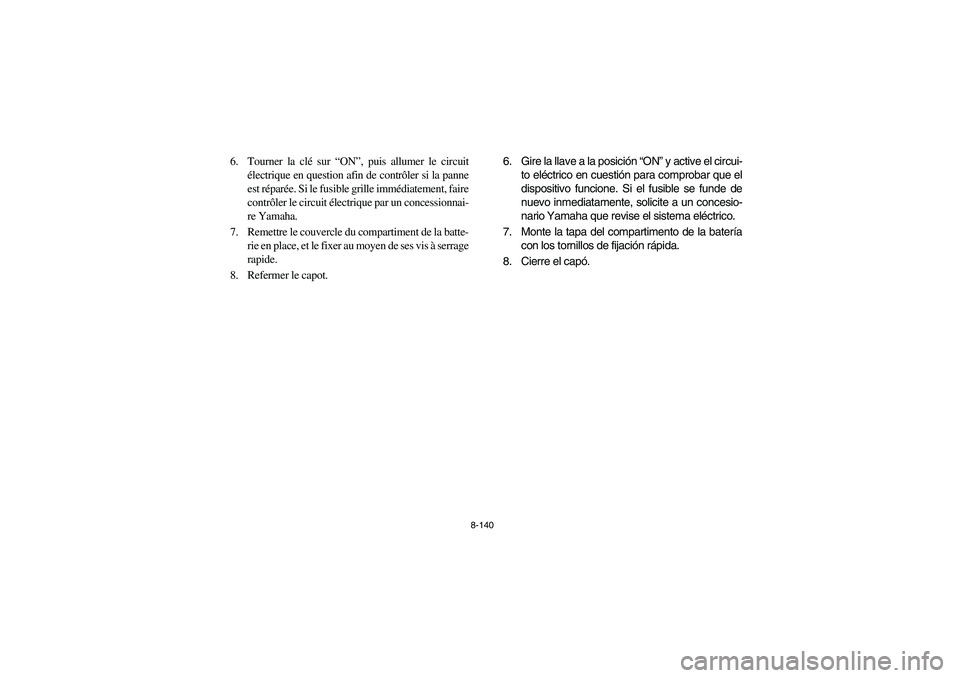

8-140
6. Tourner la clé sur “ON”, puis allumer le circuit
électrique en question afin de contrôler si la panne
est réparée. Si le fusible grille immédiatement, faire
contrôler le circuit électrique par un concessionnai-
re Yamaha.
7. Remettre le couvercle du compartiment de la batte-
rie en place, et le fixer au moyen de ses vis à serrage
rapide.
8. Refermer le capot.6. Gire la llave a la posición “ON” y active el circui-
to eléctrico en cuestión para comprobar que el
dispositivo funcione. Si el fusible se funde de
nuevo inmediatamente, solicite a un concesio-
nario Yamaha que revise el sistema eléctrico.
7. Monte la tapa del compartimento de la batería
con los tornillos de fijación rápida.
8. Cierre el capó.
EE.book Page 140 Tuesday, June 17, 2008 9:00 AM

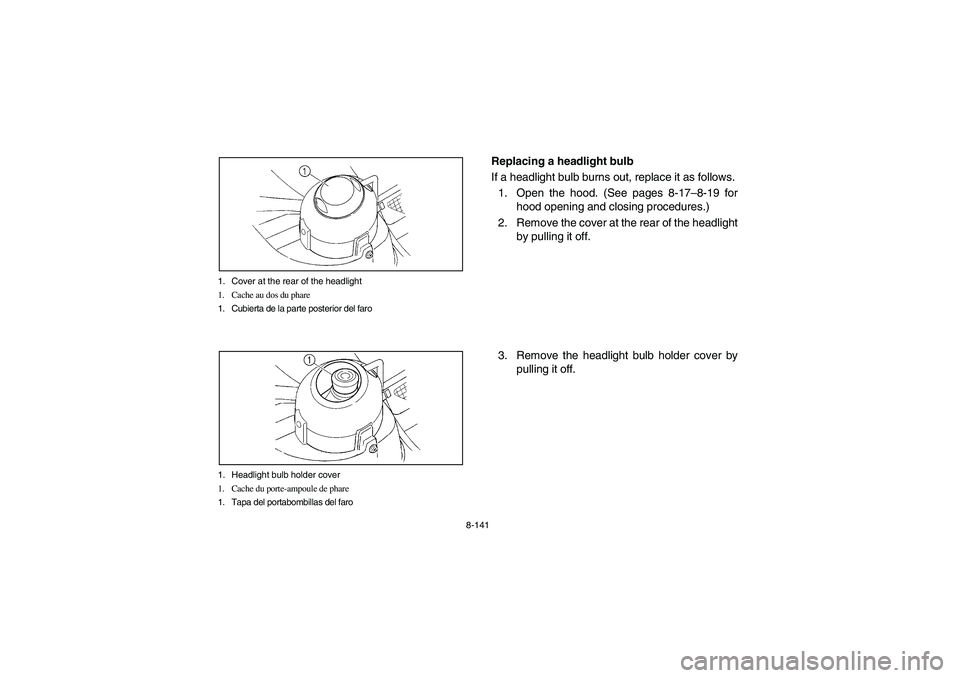

8-141 1. Cover at the rear of the headlight
1. Cache au dos du phare
1. Cubierta de la parte posterior del faro
1. Headlight bulb holder cover
1. Cache du porte-ampoule de phare
1. Tapa del portabombillas del faro
EVU01670
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
2. Remove the cover at the rear of the headlight
by pulling it off.
3. Remove the headlight bulb holder cover by
pulling it off.
EE.book Page 141 Tuesday, June 17, 2008 9:00 AM
