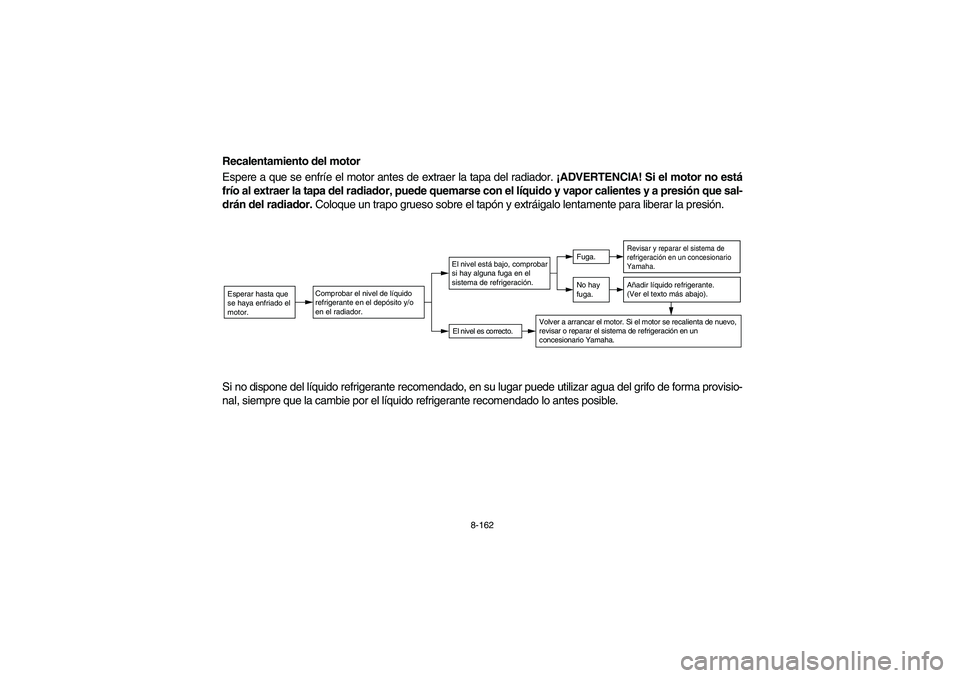

8-162
Recalentamiento del motor
Espere a que se enfríe el motor antes de extraer la tapa del radiador. ¡ADVERTENCIA! Si el motor no está
frío al extraer la tapa del radiador, puede quemarse con el líquido y vapor calientes y a presión que sal-
drán del radiador. Coloque un trapo grueso sobre el tapón y extráigalo lentamente para liberar la presión.
Si no dispone del líquido refrigerante recomendado, en su lugar puede utilizar agua del grifo de forma provisio-
nal, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.Esperar hasta que
se haya enfriado el
motor.
Comprobar el nivel de líquido
refrigerante en el depósito y/o
en el radiador.
El nivel es correcto.El nivel está bajo, comprobar
si hay alguna fuga en el
sistema de refrigeración.
No hay
fuga.Fuga.
Revisar y reparar el sistema de
refrigeración en un concesionario
Yamaha.Añadir líquido refrigerante.
(Ver el texto más abajo).
Volver a arrancar el motor. Si el motor se recalienta de nuevo,
revisar o reparar el sistema de refrigeración en un
concesionario Yamaha.
EE.book Page 162 Tuesday, June 17, 2008 9:00 AM

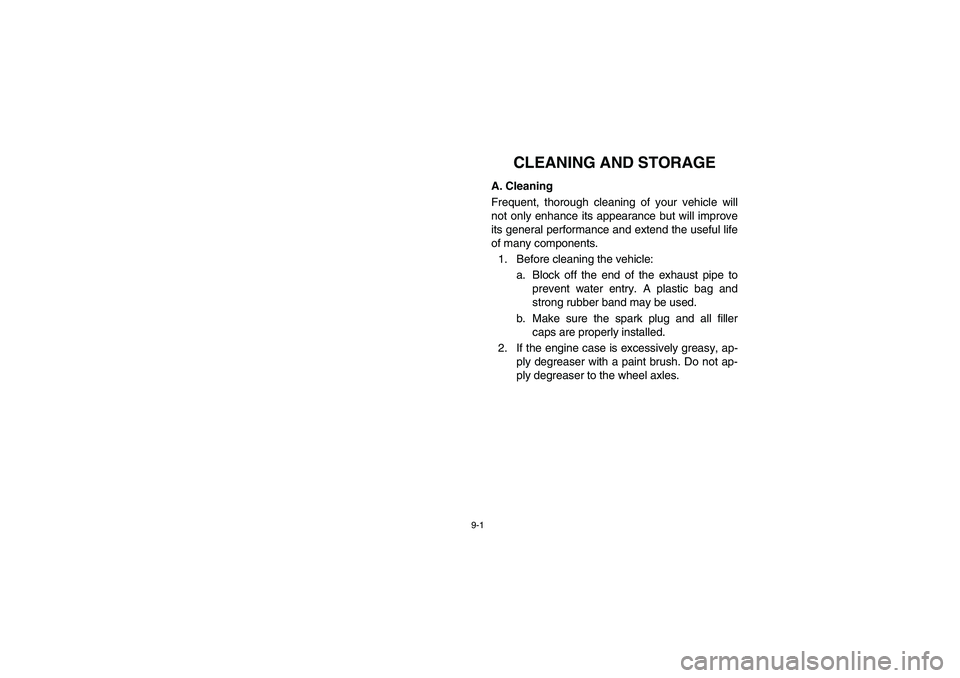

9-1
EVU01030
1-CLEANING AND STORAGE
A. Cleaning
Frequent, thorough cleaning of your vehicle will
not only enhance its appearance but will improve
its general performance and extend the useful life
of many components.
1. Before cleaning the vehicle:
a. Block off the end of the exhaust pipe to
prevent water entry. A plastic bag and
strong rubber band may be used.
b. Make sure the spark plug and all filler
caps are properly installed.
2. If the engine case is excessively greasy, ap-
ply degreaser with a paint brush. Do not ap-
ply degreaser to the wheel axles.
EE.book Page 1 Tuesday, June 17, 2008 9:00 AM

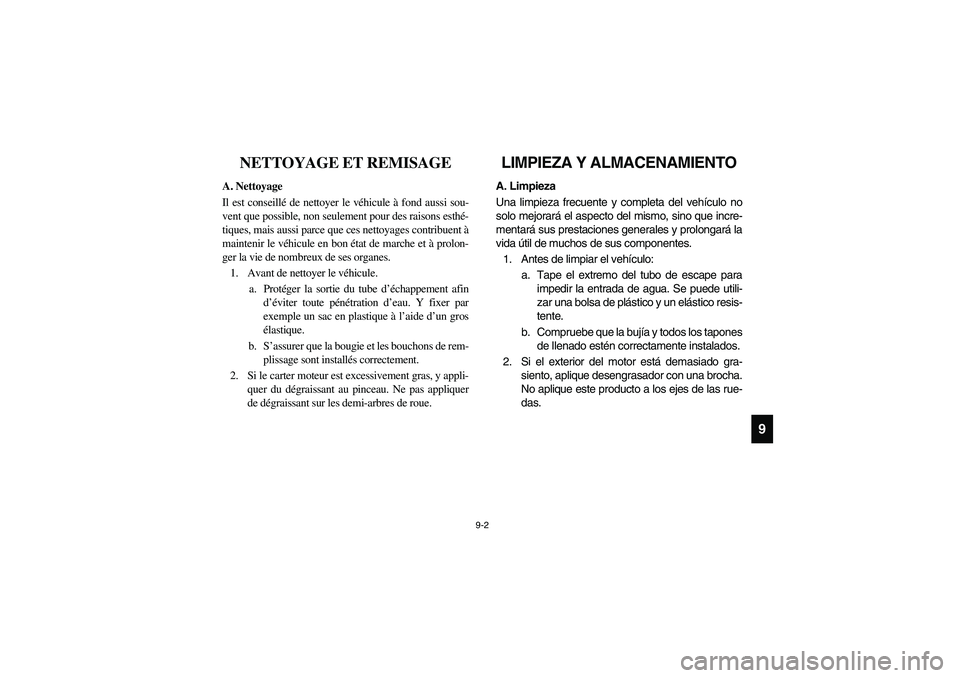

9-2
9
FVU01030
NETTOYAGE ET REMISAGE
A. Nettoyage
Il est conseillé de nettoyer le véhicule à fond aussi sou-
vent que possible, non seulement pour des raisons esthé-
tiques, mais aussi parce que ces nettoyages contribuent à
maintenir le véhicule en bon état de marche et à prolon-
ger la vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule.
a. Protéger la sortie du tube d’échappement afin
d’éviter toute pénétration d’eau. Y fixer par
exemple un sac en plastique à l’aide d’un gros
élastique.
b. S’assurer que la bougie et les bouchons de rem-
plissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur les demi-arbres de roue.
SVU01030
LIMPIEZA Y ALMACENAMIENTOA. Limpieza
Una limpieza frecuente y completa del vehículo no
solo mejorará el aspecto del mismo, sino que incre-
mentará sus prestaciones generales y prolongará la
vida útil de muchos de sus componentes.
1. Antes de limpiar el vehículo:
a. Tape el extremo del tubo de escape para
impedir la entrada de agua. Se puede utili-
zar una bolsa de plástico y un elástico resis-
tente.
b. Compruebe que la bujía y todos los tapones
de llenado estén correctamente instalados.
2. Si el exterior del motor está demasiado gra-
siento, aplique desengrasador con una brocha.
No aplique este producto a los ejes de las rue-
das.
EE.book Page 2 Tuesday, June 17, 2008 9:00 AM

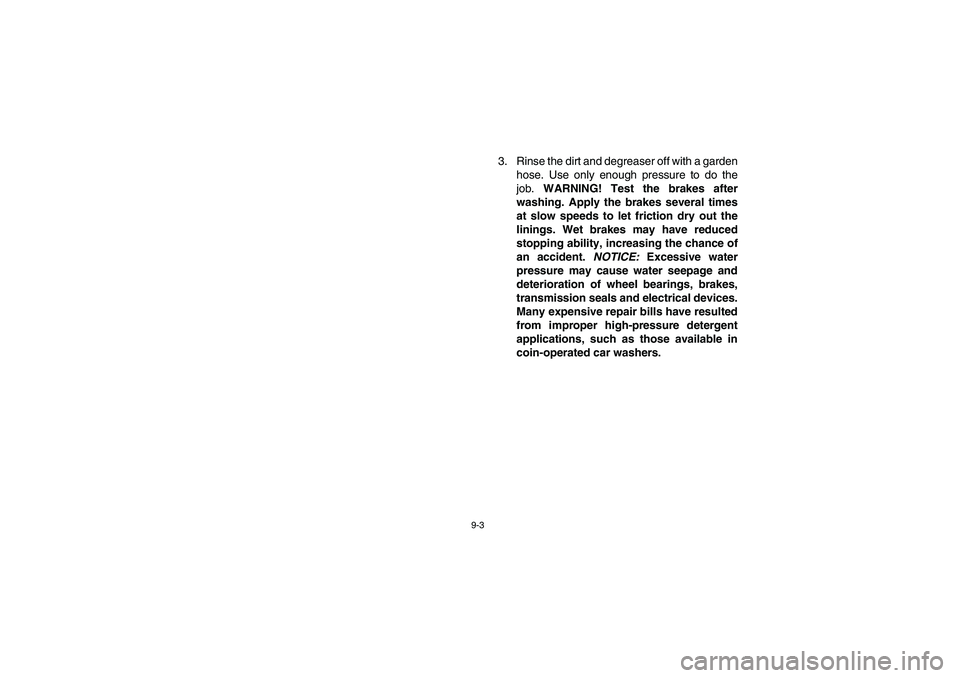

9-3
3. Rinse the dirt and degreaser off with a garden
hose. Use only enough pressure to do the
job. WARNING! Test the brakes after
washing. Apply the brakes several times
at slow speeds to let friction dry out the
linings. Wet brakes may have reduced
stopping ability, increasing the chance of
an accident. NOTICE: Excessive water
pressure may cause water seepage and
deterioration of wheel bearings, brakes,
transmission seals and electrical devices.
Many expensive repair bills have resulted
from improper high-pressure detergent
applications, such as those available in
coin-operated car washers.
EE.book Page 3 Tuesday, June 17, 2008 9:00 AM

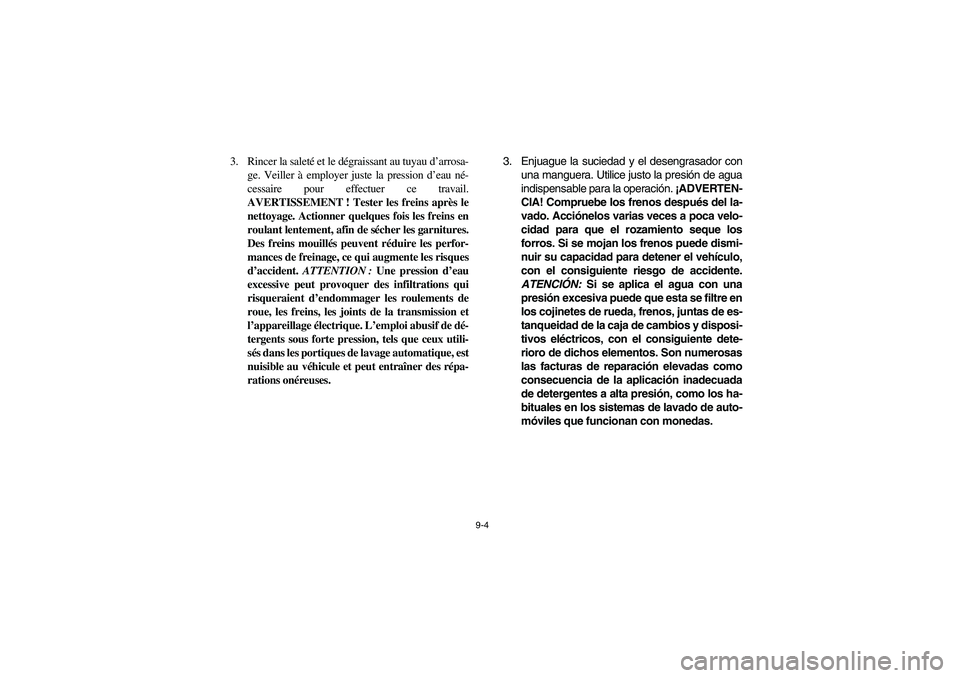

9-4
3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
AVERTISSEMENT ! Tester les freins après le
nettoyage. Actionner quelques fois les freins en
roulant lentement, afin de sécher les garnitures.
Des freins mouillés peuvent réduire les perfor-
mances de freinage, ce qui augmente les risques
d’accident. ATTENTION : Une pression d’eau
excessive peut provoquer des infiltrations qui
risqueraient d’endommager les roulements de
roue, les freins, les joints de la transmission et
l’appareillage électrique. L’emploi abusif de dé-
tergents sous forte pression, tels que ceux utili-
sés dans les portiques de lavage automatique, est
nuisible au véhicule et peut entraîner des répa-
rations onéreuses.3. Enjuague la suciedad y el desengrasador con
una manguera. Utilice justo la presión de agua
indispensable para la operación. ¡ADVERTEN-
CIA! Compruebe los frenos después del la-
vado. Acciónelos varias veces a poca velo-
cidad para que el rozamiento seque los
forros. Si se mojan los frenos puede dismi-
nuir su capacidad para detener el vehículo,
con el consiguiente riesgo de accidente.
ATENCIÓN: Si se aplica el agua con una
presión excesiva puede que esta se filtre en
los cojinetes de rueda, frenos, juntas de es-
tanqueidad de la caja de cambios y disposi-
tivos eléctricos, con el consiguiente dete-
rioro de dichos elementos. Son numerosas
las facturas de reparación elevadas como
consecuencia de la aplicación inadecuada
de detergentes a alta presión, como los ha-
bituales en los sistemas de lavado de auto-
móviles que funcionan con monedas.
EE.book Page 4 Tuesday, June 17, 2008 9:00 AM

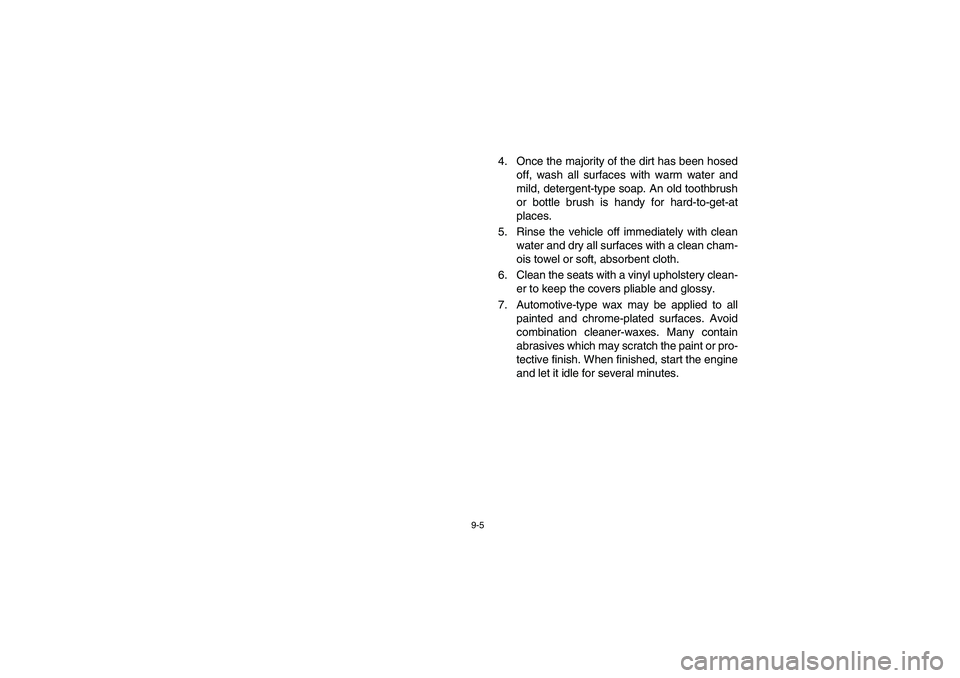

9-5
4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the vehicle off immediately with clean
water and dry all surfaces with a clean cham-
ois towel or soft, absorbent cloth.
6. Clean the seats with a vinyl upholstery clean-
er to keep the covers pliable and glossy.
7. Automotive-type wax may be applied to all
painted and chrome-plated surfaces. Avoid
combination cleaner-waxes. Many contain
abrasives which may scratch the paint or pro-
tective finish. When finished, start the engine
and let it idle for several minutes.
EE.book Page 5 Tuesday, June 17, 2008 9:00 AM

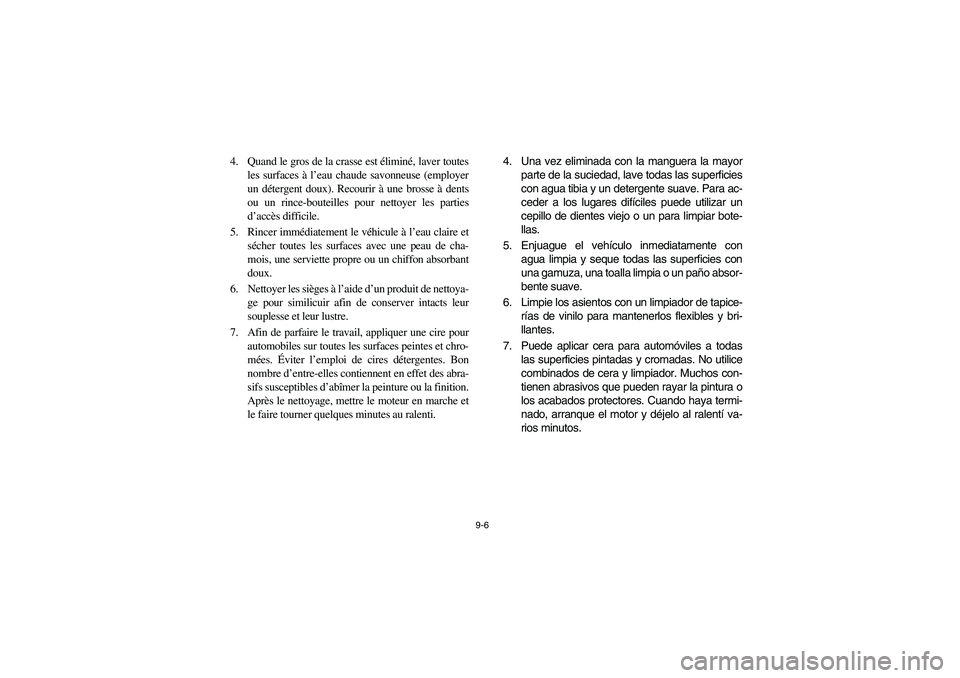

9-6
4. Quand le gros de la crasse est éliminé, laver toutes
les surfaces à l’eau chaude savonneuse (employer
un détergent doux). Recourir à une brosse à dents
ou un rince-bouteilles pour nettoyer les parties
d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau claire et
sécher toutes les surfaces avec une peau de cha-
mois, une serviette propre ou un chiffon absorbant
doux.
6. Nettoyer les sièges à l’aide d’un produit de nettoya-
ge pour similicuir afin de conserver intacts leur
souplesse et leur lustre.
7. Afin de parfaire le travail, appliquer une cire pour
automobiles sur toutes les surfaces peintes et chro-
mées. Éviter l’emploi de cires détergentes. Bon
nombre d’entre-elles contiennent en effet des abra-
sifs susceptibles d’abîmer la peinture ou la finition.
Après le nettoyage, mettre le moteur en marche et
le faire tourner quelques minutes au ralenti.4. Una vez eliminada con la manguera la mayor
parte de la suciedad, lave todas las superficies
con agua tibia y un detergente suave. Para ac-
ceder a los lugares difíciles puede utilizar un
cepillo de dientes viejo o un para limpiar bote-
llas.
5. Enjuague el vehículo inmediatamente con
agua limpia y seque todas las superficies con
una gamuza, una toalla limpia o un paño absor-
bente suave.
6. Limpie los asientos con un limpiador de tapice-
rías de vinilo para mantenerlos flexibles y bri-
llantes.
7. Puede aplicar cera para automóviles a todas
las superficies pintadas y cromadas. No utilice
combinados de cera y limpiador. Muchos con-
tienen abrasivos que pueden rayar la pintura o
los acabados protectores. Cuando haya termi-
nado, arranque el motor y déjelo al ralentí va-
rios minutos.
EE.book Page 6 Tuesday, June 17, 2008 9:00 AM

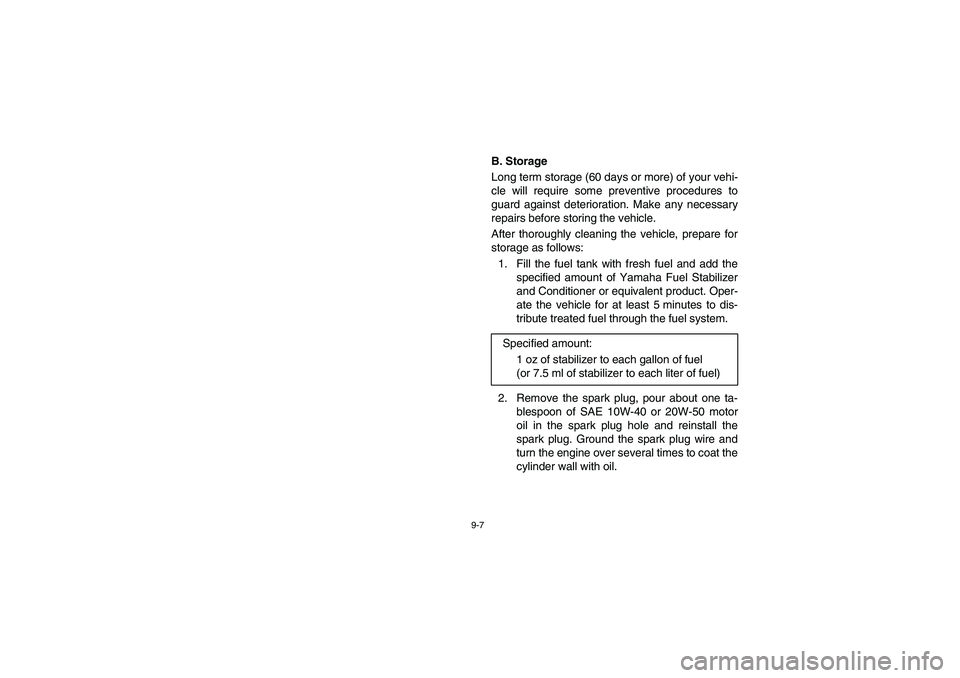

9-7
5B410025
B. Storage
Long term storage (60 days or more) of your vehi-
cle will require some preventive procedures to
guard against deterioration. Make any necessary
repairs before storing the vehicle.
After thoroughly cleaning the vehicle, prepare for
storage as follows:
1. Fill the fuel tank with fresh fuel and add the
specified amount of Yamaha Fuel Stabilizer
and Conditioner or equivalent product. Oper-
ate the vehicle for at least 5 minutes to dis-
tribute treated fuel through the fuel system.
2. Remove the spark plug, pour about one ta-
blespoon of SAE 10W-40 or 20W-50 motor
oil in the spark plug hole and reinstall the
spark plug. Ground the spark plug wire and
turn the engine over several times to coat the
cylinder wall with oil. Specified amount:
1 oz of stabilizer to each gallon of fuel
(or 7.5 ml of stabilizer to each liter of fuel)
EE.book Page 7 Tuesday, June 17, 2008 9:00 AM

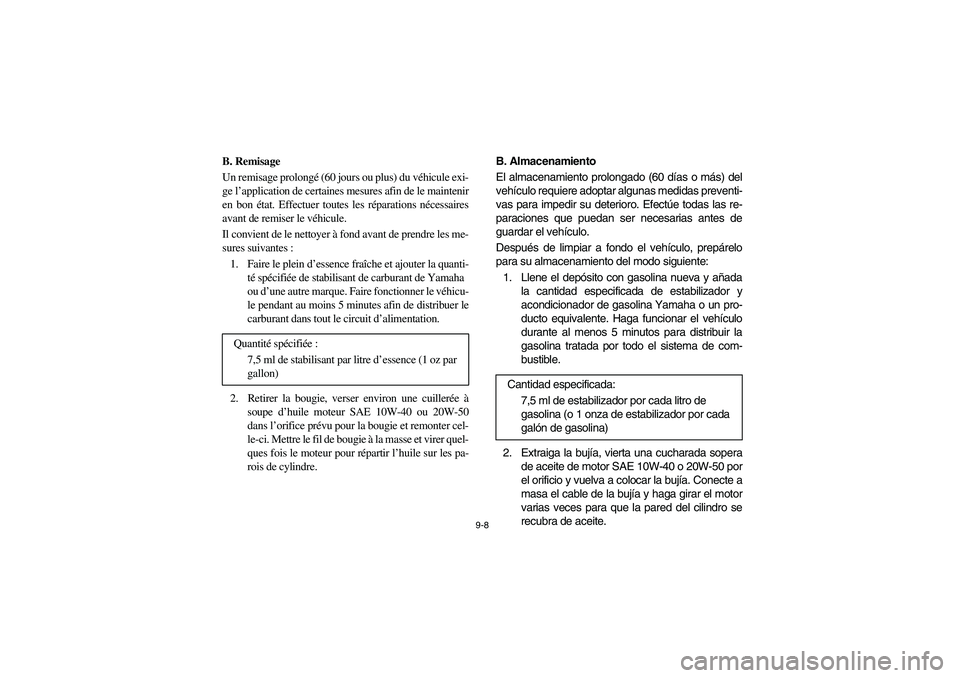

9-8
5B410025
B. Remisage
Un remisage prolongé (60 jours ou plus) du véhicule exi-
ge l’application de certaines mesures afin de le maintenir
en bon état. Effectuer toutes les réparations nécessaires
avant de remiser le véhicule.
Il convient de le nettoyer à fond avant de prendre les me-
sures suivantes :
1. Faire le plein d’essence fraîche et ajouter la quanti-
té spécifiée de stabilisant de carburant de Yamaha
ou d’une autre marque. Faire fonctionner le véhicu-
le pendant au moins 5 minutes afin de distribuer le
carburant dans tout le circuit d’alimentation.
2. Retirer la bougie, verser environ une cuillerée à
soupe d’huile moteur SAE 10W-40 ou 20W-50
dans l’orifice prévu pour la bougie et remonter cel-
le-ci. Mettre le fil de bougie à la masse et virer quel-
ques fois le moteur pour répartir l’huile sur les pa-
rois de cylindre. Quantité spécifiée:
7,5 ml de stabilisant par litre d’essence (1 oz par
gallon)
5B410025
B. Almacenamiento
El almacenamiento prolongado (60 días o más) del
vehículo requiere adoptar algunas medidas preventi-
vas para impedir su deterioro. Efectúe todas las re-
paraciones que puedan ser necesarias antes de
guardar el vehículo.
Después de limpiar a fondo el vehículo, prepárelo
para su almacenamiento del modo siguiente:
1. Llene el depósito con gasolina nueva y añada
la cantidad especificada de estabilizador y
acondicionador de gasolina Yamaha o un pro-
ducto equivalente. Haga funcionar el vehículo
durante al menos 5 minutos para distribuir la
gasolina tratada por todo el sistema de com-
bustible.
2. Extraiga la bujía, vierta una cucharada sopera
de aceite de motor SAE 10W-40 o 20W-50 por
el orificio y vuelva a colocar la bujía. Conecte a
masa el cable de la bujía y haga girar el motor
varias veces para que la pared del cilindro se
recubra de aceite. Cantidad especificada:
7,5 ml de estabilizador por cada litro de
gasolina (o 1 onza de estabilizador por cada
galón de gasolina)
EE.book Page 8 Tuesday, June 17, 2008 9:00 AM

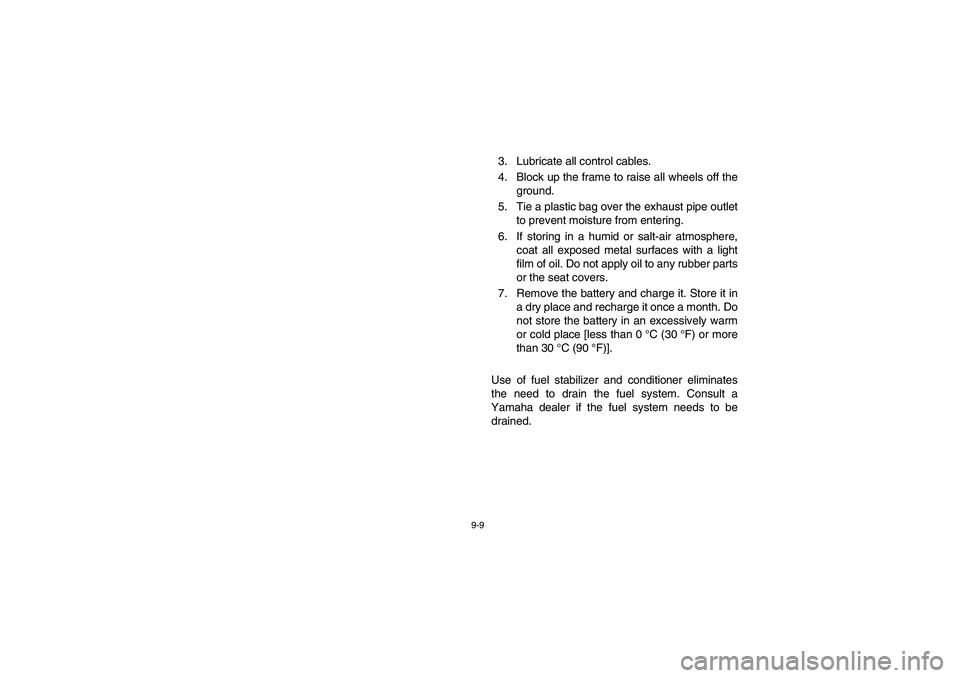

9-9
3. Lubricate all control cables.
4. Block up the frame to raise all wheels off the
ground.
5. Tie a plastic bag over the exhaust pipe outlet
to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber parts
or the seat covers.
7. Remove the battery and charge it. Store it in
a dry place and recharge it once a month. Do
not store the battery in an excessively warm
or cold place [less than 0°C (30°F) or more
than 30°C (90°F)].
Use of fuel stabilizer and conditioner eliminates
the need to drain the fuel system. Consult a
Yamaha dealer if the fuel system needs to be
drained.
EE.book Page 9 Tuesday, June 17, 2008 9:00 AM
