YAMAHA SR125 2000 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2000, Model line: SR125, Model: YAMAHA SR125 2000Pages: 78, PDF Dimensioni: 8.52 MB
Page 61 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6

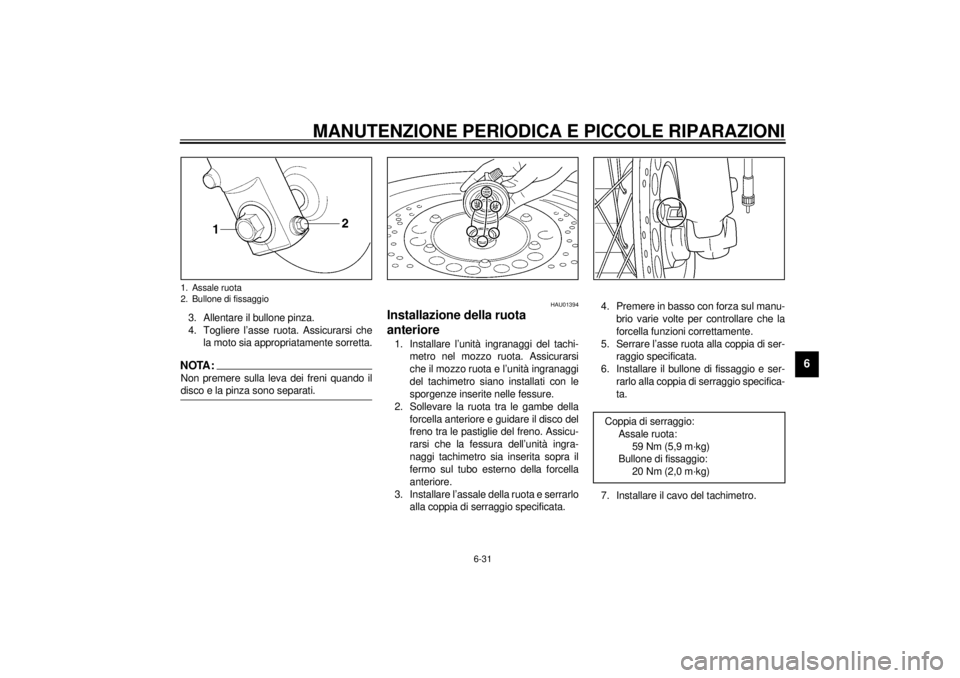

3. Allentare il bullone pinza.
4. Togliere l’asse ruota. Assicurarsi che
la moto sia appropriatamente sorretta.NOTA:@ Non premere sulla leva dei freni quando il
disco e la pinza sono separati. @
HAU01394
Installazione della ruota
anteriore1. Installare l’unità ingranaggi del tachi-
metro nel mozzo ruota. Assicurarsi
che il mozzo ruota e l’unità ingranaggi
del tachimetro siano installati con le
sporgenze inserite nelle fessure.
2. Sollevare la ruota tra le gambe della
forcella anteriore e guidare il disco del
freno tra le pastiglie del freno. Assicu-
rarsi che la fessura dell’unità ingra-
naggi tachimetro sia inserita sopra il
fermo sul tubo esterno della forcella
anteriore.
3. Installare l’assale della ruota e serrarlo
alla coppia di serraggio specificata.4. Premere in basso con forza sul manu-
brio varie volte per controllare che la
forcella funzioni correttamente.
5. Serrare l’asse ruota alla coppia di ser-
raggio specificata.
6. Installare il bullone di fissaggio e ser-
rarlo alla coppia di serraggio specifica-
ta.
7. Installare il cavo del tachimetro.
1. Assale ruota
2. Bullone di fissaggio
Coppia di serraggio:
Assale ruota:
59 Nm (5,9 m·kg)
Bullone di fissaggio:
20 Nm (2,0 m·kg)
H_3mw.book Page 31 Wednesday, October 4, 2000 7:22 PM
Page 62 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU01116*

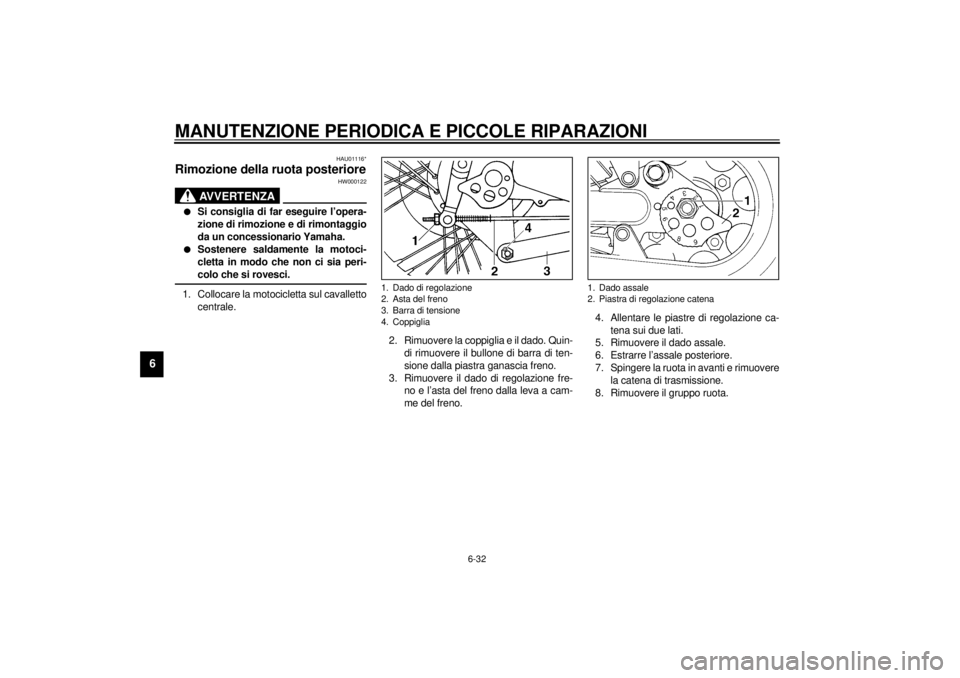

Rimozione della ruota posteriore
HW000122
AVVERTENZA
@ l
Si consiglia di far eseguire l’opera-
zione di rimozione e di rimontaggio
da un concessionario Yamaha.
l
Sostenere saldamente la motoci-
cletta in modo che non ci sia peri-
colo che si rovesci.
@1. Collocare la motocicletta sul cavalletto
centrale.
2. Rimuovere la coppiglia e il dado. Quin-
di rimuovere il bullone di barra di ten-
sione dalla piastra ganascia freno.
3. Rimuovere il dado di regolazione fre-
no e l’asta del freno dalla leva a cam-
me del freno.4. Allentare le piastre di regolazione ca-
tena sui due lati.
5. Rimuovere il dado assale.
6. Estrarre l’assale posteriore.
7. Spingere la ruota in avanti e rimuovere
la catena di trasmissione.
8. Rimuovere il gruppo ruota.
1. Dado di regolazione
2. Asta del freno
3. Barra di tensione
4. Coppiglia
1. Dado assale
2. Piastra di regolazione catena
H_3mw.book Page 32 Wednesday, October 4, 2000 7:22 PM
Page 63 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU01723*
Installazione della ruota
posteriore1. Installare la ruota posteriore e l’assale.
2. Installare il dado dell’assale e abbas-
sare la motocicletta.
3. Inserire l’asta del freno nel leva cam-
ma freno e installare il dado di regola-
zione del gioco del pedale del freno.
4. Installare il bullone della barra di ten-
sione e serrarlo alla coppia di serrag-
gio specificata. Quindi installare una
nuova coppiglia.
5. Regolare il gioco della catena di tra-
smissione. (Vedere pagina 6-22.)
6. Serrare il dado dell’asse alla coppia di
serraggio specificata.7. Regolare il gioco del pedale del freno
posteriore. (Vedere pagina 6-17.)
HW000103
AVVERTENZA
@ Controllare il funzionamento della luce
del freno dopo avere regolato il freno
posteriore. @
HAU01008
Individuazione guastiSebbene tutte le moto Yamaha subiscano
un rigoroso controllo prima della spedizione
dalla fabbrica, possono succedere dei gua-
sti durante il loro funzionamento.
Un problema nei sistemi di alimentazione,
di compressione o di accensione, può pro-
vocare delle difficoltà di messa in moto, o
una perdita di potenza. La tabella d’indivi-
duazione guasti descrive una veloce e faci-
le procedura per una verifica a questi
sistemi.
Se la vostra moto richiede una riparazione,
portatela da un concessionario Yamaha,
che possiede l’attrezzatura e l’esperienza
necessarie ad effettuare questa riparazio-
ne. Per le sostituzioni, usate solo pezzi ori-
ginali Yamaha. Diffidate dalle imitazioni che
possono sembrare uguali ma che sono in-
feriori nella qualità e nella precisione. Per-
ciò avranno durata breve e risulteranno più
costose. Coppia di serraggio:
Bullone dell’asta di serraggio freno:
25 Nm (2,5 m·kg)
Coppia di serraggio:
Dado assale:
65 Nm (6,5 m·kg)
H_3mw.book Page 33 Wednesday, October 4, 2000 7:22 PM
Page 64 of 78
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
HAU03009

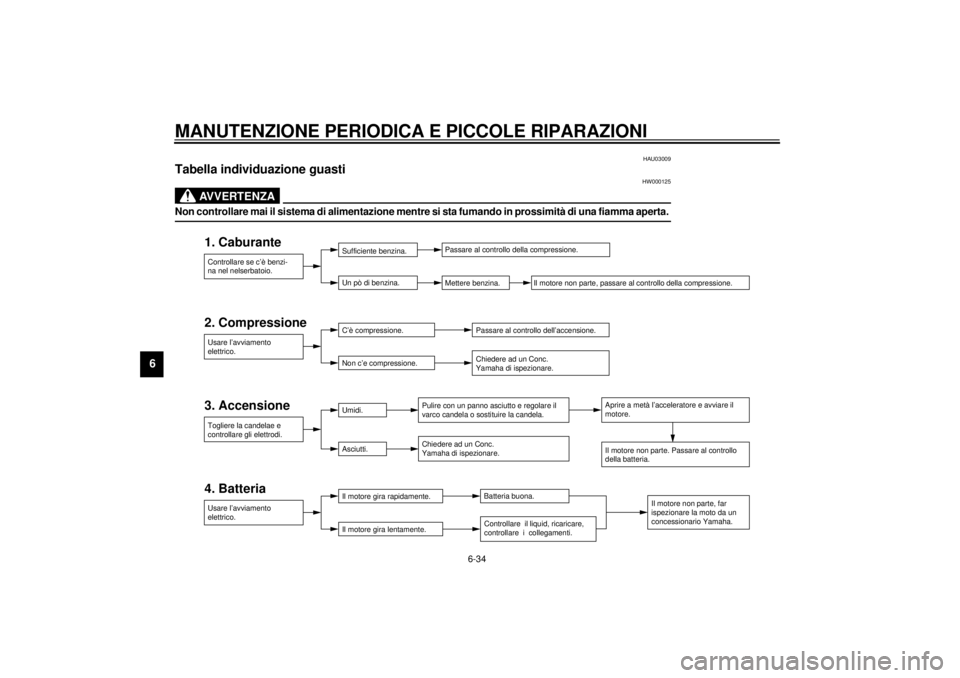

Tabella individuazione guasti
HW000125
AVVERTENZA
@ Non controllare mai il sistema di alimentazione mentre si sta fumando in prossimità di una fiamma aperta. @
2. Compressione
3. Accensione
4. Batteria 1. CaburanteControllare se c’è benzi-
na nel nelserbatoio.Sufficiente benzina.
Un pò di benzina.Passare al controllo della compressione.
Mettere benzina. Il motore non parte, passare al controllo della compressione.
Usare l’avviamento
elettrico.C’è compressione.
Non c’e compressione.Passare al controllo dell’accensione.
Chiedere ad un Conc.
Yamaha di ispezionare.
Togliere la candelae e
controllare gli elettrodi.Umidi.
Asciutti.Pulire con un panno asciutto e regolare il
varco candela o sostituire la candela.
Chiedere ad un Conc.
Yamaha di ispezionare.Aprire a metà l’acceleratore e avviare il
motore.
Il motore non parte. Passare al controllo
della batteria.
Usare l’avviamento
elettrico.Il motore gira rapidamente.
Il motore gira lentamente.Batteria buona.
Il motore non parte, far
ispezionare la moto da un
concessionario Yamaha.
Controllare il liquid, ricaricare,
controllare i collegamenti.
H_3mw.book Page 34 Wednesday, October 4, 2000 7:22 PM
Page 65 of 78
7-1
7
HAU01518
7-CURA E DEPOSITO DELLA MOTOCICLETTA
CuraL’esposizione della sua tecnologia rende
una motocicletta affascinante ma allo stes-
so tempo vulnerabile. Anche se i compo-
nenti impiegati sono di alta qualità, non tutti
sono resistenti alla ruggine. Anche se un
tubo di scappamento arrugginito può non
essere notato in un’automobile, fa sicura-
mente un brutto effetto su una motocicletta.
Una cura frequente e corretta, però, con-
serva il buon aspetto della moto, ne prolun-
ga la vita utile e mantiene le prestazioni.
Inoltre la garanzia stabilisce che il mezzo
deve essere tenuto con cura. Per tutti que-
sti motivi, consigliamo di seguire le seguenti
precauzioni per la pulizia e il deposito.Prima di pulire
1. Coprire le bocche della marmitta con
buste di plastica.
2. Assicurarsi che tutti i tappi e coperchi
e tutti gli accoppiatori elettrici e con-
nettori, inclusi i cappucci delle cande-
le, siano installati saldamente.
3. Rimuovere sporco resistente, come
olio bruciato sul carter, con un agente
sgrassante e una spazzola, ma non
applicare mai tali prodotti a sigilli,
guarnizioni, ruote dentate, la catena di
trasmissione o gli assali delle ruote.
Risciacquare sempre via lo sporco e
lo sgrassante con acqua.Pulizia
Dopo l’uso normale
Rimuovere lo sporco con acqua calda, un
detergente neutro e una spugna morbida
pulita, quindi risciacquare con acqua pulita
abbondante. Usare uno spazzolino da denti
o da bottiglie per le parti difficlida raggiun-
gere. Sporco resistente e insetti spiaccicati
possono essere rimossi più facilmente se si
lascia un panno bagnato sull’area in que-
stione per qualche minuto prima di pulire.
H_3mw.book Page 1 Wednesday, October 4, 2000 7:22 PM
Page 66 of 78
CURA E DEPOSITO DELLA MOTOCICLETTA
7-2
7
HCA00010
ATTENZIONE:@ l
Evitare di usare pulitori per ruote a
forte acidità, particolarmente sulle
ruote con raggi. Se si usano tali
prodotti per sporco resistente, non
lasciarli applicati per un tempo più
lungo di quello specificato, risciac-
quare bene con acqua e quindi
asciugare immediatamente l’area e
applicare uno spray di protezione
dalla corrosione.
l
Una pulizia impropria può danneg-
giare parabrezza, carenature, pan-
nelli e altre parti in plastica. Usare
solo un panno morbido pulito o una
spugna con detergente delicato e
acqua per pulire la plastica.
l
Non usare alcun prodotto chimico
forte sulle parti in plastica. Assicu-
rarsi di evitare di usare panni o spu-
gne che sono stati in contatto con
prodotti di pulizia forti o abrasivi,
solventi o acquaragia, carburante
(benzina), prodotti per la rimozione
o la protezione dalla ruggine, fluido
per freni, antigelo o elettrolito.
l
Non usare lavaggi ad alta pressione
o pulizia a getto di vapore perché
possono causare la penetrazione di
acqua e deterioramento delle se-
guenti aree: sigilli (dei cuscinetti
ruote, cuscinetti forcellone, forcelle
e freni), componenti elettriche (ac-
coppiatori, connettori, strumenti,
interruttori e luci), tubi e aperture di
sfiato.
l
Per motociclette dotate di parabrez-
za: Non usare prodotti di pulizia for-
ti o spugne ruvide perché possono
causare opacità e graffi. Alcuni pro-
dotti di pulizia per plastica possono
lasciare graffi sul parabrezza. Col-
laudare il prodotto su una piccola
area nascosta del parabrezza per
verificare che non rimangano graffi.
Se il parabrezza è graffiato, usare
un composto di lucidatura plastica
di buona qualità dopo il lavaggio.
@
H_3mw.book Page 2 Wednesday, October 4, 2000 7:22 PM
Page 67 of 78
CURA E DEPOSITO DELLA MOTOCICLETTA
7-3
7
Dopo la guida sotto la pioggia, vicino almare o su strade cosparse di salePoiché il salmastro del mare e il sale sparso
sulle strade in inverno sono estremamente
corrosivi in combinazione con l’acqua, ese-
guire i seguenti punti dopo ciascuna guida
sotto la pioggia, vicino al mare o su strade
cosparse di sale. (Il sale applicato in inver-
no può rimanere ancora sulle strade fino
alla primavera.)
1. Pulire la motocicletta con acqua fred-
da e sapone dopo che il motore si è
raffreddato.
HCA00012
ATTENZIONE:@ Non usare acqua calda perché aumenta
l’azione corrosiva del sale. @2. Assicurarsi di applicare uno spray di
protezione dalla corrosione su tutte le
superfici metalliche (anche quelle cro-
mate o placcate in nichel) per preveni-
re la corrosione.Dopo la pulizia
1. Asciugare la motocicletta con un pan-
no di camoscio o un panno assorben-
te.
2. Asciugare immediatamente la catena
di trasmissione e lubrificarla per evita-
re che arrugginisca.
3. Usare un lucido per cromo per lucida-
re le parti in cromo, alluminio e acciaio
inossidabile, incluso il sistema di scap-
pamento. (Anche le scoloriture di origi-
ne termica dei sistemi di scappamento
in acciaio inossidabile possono essere
rimosse con la lucidatura.)
4. Per prevenire la corrosione, si consi-
glia di applicare uno spray di protezio-
ne dalla corrosione su tutte le superfici
metalliche (anche quelle cromate o
placcate in nichel).
5. Usare olio spray come pulitore univer-
sale per rimuovere eventuale sporco
rimanente.
6. Ritoccare con vernici i piccoli graffi
causati da pietre, ecc.
7. Applicare cera a tutte le parti vernicia-
te.
8. Lasciare che la motocicletta si asciu-
ghi completamente prima di riporla o
coprirla.
HWA00001
AVVERTENZA
@ Assicurarsi che non siano presenti olio
o cera sui freni e sui pneumatici. Se ne-
cessario, pulire i dischi e le guarnizioni
dei freni con un normale pulitore per di-
schi freni o acetone e lavare i pneumati-
ci con acqua tiepida e sapone delicato.
Quindi collaudare con attenzione le pre-
stazioni di frenata e la tenuta in curva
della motocicletta. @
H_3mw.book Page 3 Wednesday, October 4, 2000 7:22 PM
Page 68 of 78
CURA E DEPOSITO DELLA MOTOCICLETTA
7-4
7
HCA00013
ATTENZIONE:@ l
Applicare olio spray e cera in mo-
derazione e rimuovere ogni ecces-
so.
l
Non applicare mai olio o cera alla
parti in gomma o plastica, ma trat-
tarle con un prodotto appropriato.
l
Evitare di usare prodotti di pulizia
abrasivi perché grattano via la ver-
nice.
@NOTA:@ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. @
DepositoPeriodi brevi
Riporre sempre la motocicletta in un luogo
fresco e asciutto e se necessario protegger-
la dalla polvere con una copertura porosa.
HCA00014
ATTENZIONE:@ l
Se si ripone la motocicletta in una
stanza poco ventilata o la si copre
con un telo di plastica mentre è an-
cora umida, acqua e umidità posso-
no penetrare e causare la
formazione di ruggine.
l
Per evitare corrosione, evitare can-
tine umide, stalle (per la presenza
di ammoniaca) e aree in cui sono
conservati prodotti chimici forti.
@
Periodi lunghi
Prima di riporre la motocicletta per qualche
mese:
1. Seguire tutte le istruzioni nella sezione
“Cura” di questo capitolo.
2. Svuotare le camere galleggiante del
carburatore allentando i bulloni di
spurgo: questo evita la formazione di
depositi di carburante. Versare il car-
burante spurogato nel serbatoio car-
burante.
3. Per motociclette dotate di rubinetto
carburante con posizione “OFF”: Gira-
re il rubinetto carburante su “OFF”.
4. Riempire il serbatoio carburante e ag-
giungere stabilizzatore carburante (se
reperibile) per evitare che il serbatoio
carburante arrugginisca e che il carbu-
rante vada a male.
5. Eseguire i seguenti punti per proteg-
gere i cilindri, gli anelli pistone, ecc.
dalla corrosione.
H_3mw.book Page 4 Wednesday, October 4, 2000 7:22 PM
Page 69 of 78
CURA E DEPOSITO DELLA MOTOCICLETTA
7-5
7
a. Rimuovere i cappucci candela e le
candele.
b. Versare un cucchiaino di olio motore
in ciascuna cavità candela.
c. Applicare i cappucci candela alle can-
dele e collocare le candele sul cilindro
in modo che gli elettrodi siano collegati
a massa. (Questo limita le scintille du-
rante il punto successivo.)
d. Far girare il motore più volte con lo
starter. (Questo copre di olio le pareti
del cilindro.)
e. Rimuovere i cappucci candela dalle
candele, installare le candele e quindi
applicare i cappucci candela.
HWA00003
AVVERTENZA
@ Quando si fa girare il motore assicurarsi
di collegare a massa gli elettrodi delle
candele per evitare danni o lesioni dovu-
ti a scintille. @
6. Lubrificare tutti i cavi di controllo e i
punti di perno di tutte le leve e pedali
nonché del cavalletto laterale/cavallet-
to centrale.
7. Controllare e se necessario corregge-
re la pressione dei pneumatici, quindi
sollevare la motocicletta in modo che
entrambe le ruote non tocchino il terre-
no. Oppure girare un poco le ruote
ogni mese per evitare che i pneumatici
siano danneggiati in un punto.
8. Coprire le bocche di scappamento con
buste di plastica per evitare la pene-
trazione di umidità.9. Rimuovere la batteria e caricarla com-
pletamente. Riporla in un luogo fresco
e asciutto e ricaricarla una volta al me-
se. Non riporre la batteria in luoghi
estremamente caldi o freddi (meno di
0 °C o più di 30 °C). Per maggior infor-
mazioni, vedere “Deposito della batte-
ria” nel capitolo “MANUTENZIONE
PERIODICA E PICCOLE RIPARA-
ZIONI”.
NOTA:@ Eseguire eventuali riparazioni necessarie
prima di riporre la motocicletta. @
H_3mw.book Page 5 Wednesday, October 4, 2000 7:22 PM
Page 70 of 78
8-1
8
HAU01038
8-CARATTERISTICHE TECNICHECaratteristiche tecnicheCS-01I
Modello SR125
Dimensioni
Lunghezza totale 2.020 mm
Larghezza totale 775 mm
Altezza totale 1.100 mm
Altezza alla sella 745 mm
Interasse 1.285 mm
Altezza dal suolo 155 mm
Raggio minimo di sterzata 2.100 mm
Peso netto (con olio e serbatoio
carburante pieno)
113 kg
Motore
Tipo di motore 4 tempi raffreddato ad aria,
SOHC
Disposizione dei cilindri Singolo cilindri inclinati in avanti
Cilindrata 124 cm
3
Alesaggio ´ corsa 57,0 ´ 48,8 mm
Rappor to di compressione 10:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter umidoOlio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE, SF, SG o
superiore
Quantità
Cambio olio periodico 1,0 L
Con sostituzione filtro olio 1,1 L
Quantità totale 1,3 L
Filtro dell’ariaElemento tipo umido
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“Energy Conserving”) contengono additivi antifrizione che
causano scivolamenti della frizione e/o frizione dello starter,
risultando in una minore durata dei componenti e prestazio-
ni motore inferiori.
H_3mw.book Page 1 Wednesday, October 4, 2000 7:22 PM
