CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
1
2
3
4
5
678
9
10
11
12
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger o cilindro, os anéis do
pistão, etc. da corrosão.
a. Retire a tampa da vela de ignição e a vela.
b. Verta uma colher de chá de óleo do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respectiva vela e coloque a
vela na cabeça de cilindros de
modo a que os eléctrodos fiquem
ligados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
a parede do cilindro com óleo.)
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de
ignição e a respectiva tampa.
AVISO! Para evitar danos ou
ferimentos provocados por fa-
íscas, certifique-se de que liga
os eléctrodos da vela de igni-
ção à terra enquanto liga o mo-
tor.
[PWA10952]
4. Lubrifique todos os cabos de controloe pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen- te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 C
(30 F) ou mais de 30 C (90 F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-30.NOTAAntes de guardar o motociclo, deverá fazertodas as reparações necessárias.
2RD-9-P0.book 4 ページ ２０１３年１２月２日　月曜日　午後４時１６分

8-1
1
2
3
4
5
6
78
9
10
11
12
ESPECIFICAÇÕES
PAU5091H
Dimensões:Comprimento total: 2085 mm (82.1 in)
Largura total: 750 mm (29.5 in)
Altura total: 1095 mm (43.1 in)
Altura do assento:
785 mm (30.9 in)
Distância entre os eixos: 1410 mm (55.5 in)
Distância mínima do chão: 130 mm (5.1 in)
Raio de viragem mínimo:
2400 mm (94.5 in)Peso:Massa em vazio:174 kg (384 lb)Motor:Tipo:Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada ca-
beça (SOHC)
Disposição do cilindro:
1 cilindro
Cilindrada: 399 cm
3
Diâmetro  curso:
87.0  67.2 mm (3.43  2.65 in)
Relação de compressão:
8.50 : 1
Sistema de arranque: Sistema de arranque a pedal Sistema de lubrificação:
Cárter seco
Óleo de motor:Marca recomendada:YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do elemento do filtro de
óleo: 2.00 L (2.11 US qt, 1.76 Imp.qt)
Com substituição do elemento do filtro de
óleo: 2.10 L (2.22 US qt, 1.85 Imp.qt)Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleo
Combustível:Combustível recomendado:Gasolina sem chumbo normal (Mistura de
gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Volume da reserva de combustível: 2.2 L (0.58 US gal, 0.48 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação: 2RD1 00Vela(s) de ignição:Fabricante/modelo:NGK/BPR6ES
Distância do eléctrodo da vela de ignição: 0.7–0.8 mm (0.028–0.031 in)
Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Relação primária de redução:2.567 (77/30)
Transmissão final:
Corrente
Relação secundária de redução: 2.947 (56/19)
Tipo de transmissão: Permanentemente engrenada, 5 velocida-
des
Operação: Accionamento com o pé esquerdo
Relação das velocidades:
1.ª: 2.357 (33/14)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
2RD-9-P0.book 1 ページ ２０１３年１２月２日　月曜日　午後４時１６分

ESPECIFICAÇÕES
8-2
1
2
3
4
5
6
789
10
11
12
2.ª: 1.556 (28/18)
3.ª:
1.190 (25/21)
4.ª: 0.917 (22/24)
5.ª: 0.778 (21/27)
Quadro:Tipo de quadro: Suporte semi-duplo
Ângulo de avanço: 27.70 grau
Cauda:
111 mm (4.4 in)Pneu dianteiro:Tipo:Com câmara de ar
Dimensão:
90/100-18M/C 54S
Fabricante/modelo: METZELER/ME77 FrontPneu traseiro:Tipo:
Com câmara de ar
Dimensão: 110/90-18M/C 61S
Fabricante/modelo: METZELER/ME77
Carga máxima:
150 kg (331 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):Condição de carga:0–90 kg (0–198 lb)
Dianteiro:
175 kPa (1.75 kgf/cm
2, 25 psi)
Traseiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Condição de carga: 90–150 kg (198–331 lb)
Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm2, 33 psi)
Roda dianteira:Tipo de roda: Roda de raio
Dimensão do aro:
18x1.85Roda traseira:Tipo de roda:Roda de raio
Dimensão do aro:
18x2.15Travão dianteiro:Tipo:Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado: DOT 4Travão traseiro:Tipo:
Travão de tambor Operação:
Accionamento com o pé direito
Suspensão dianteira:Tipo:Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda:
150 mm (5.9 in)Suspensão traseira:Tipo:Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda: 105 mm (4.1 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento: Magneto de C.A.Bateria:Modelo:
GT4B-5
Voltagem, capacidade: 12 V, 2.5 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts  quanti-
dade das lâmpadas:Farol dianteiro:
12 V, 60.0 W/55.0 W  1
2RD-9-P0.book 2 ページ ２０１３年１２月２日　月曜日　午後４時１６分

ESPECIFICAÇÕES
8-3
1
2
3
4
5
6
78
9
10
11
12
Luz do travão/farolim traseiro: 12 V, 5.0 W/21.0 W  1
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W  2
Sinal de mudança de direcção traseiro: 12 V, 21.0 W  2
Mínimos: 12 V, 4.0 W  1
Iluminação do contador:
12 V, 1.7 W  4
Indicador luminoso de ponto morto: 12 V, 1.7 W  1
Indicador luminoso de máximos: 12 V, 1.7 W  1
Indicador luminoso de mudança de direcção:
12 V, 1.7 W  1
Luz de advertência do nível de combustível: 12 V, 3.0 W  1
Luz de advertência de problema no motor: 12 V, 1.7 W  1Fusíveis:Fusível principal:
30.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do sistem a de sinalização:
15.0 A
Fusível da ignição: 10.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível do sistema de injecção:
7.5 A Fusível de reserva:
7.5 A
2RD-9-P0.book 3 ページ ２０１３年１２月２日　月曜日　午後４時１６分

9-1
1
2
3
4
5
6
7
8910
11
12
INFORMAÇÕES PARA O CONSUMIDOR
PAU53562
Números de identificaçãoRegiste o número de identificação do veícu-
lo, o número de série do motor e a informa-
ção da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401

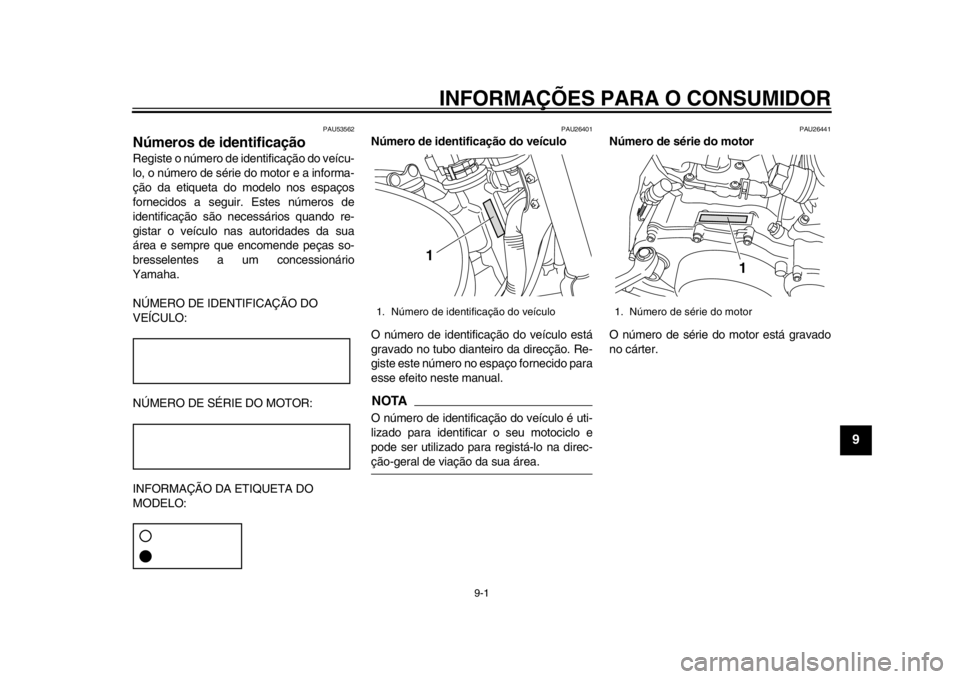

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
PAU26441
Número de série do motor
O número de série do motor está gravado
no cárter.
1. Número de identificação do veículo
1
1. Número de série do motor
1
2RD-9-P0.book 1 ページ ２０１３年１２月２日　月曜日　午後４時１６分

INFORMAÇÕES PARA O CONSUMIDOR
9-2
1
2
3
4
5
6
7
89
10
11
12
PAU26481

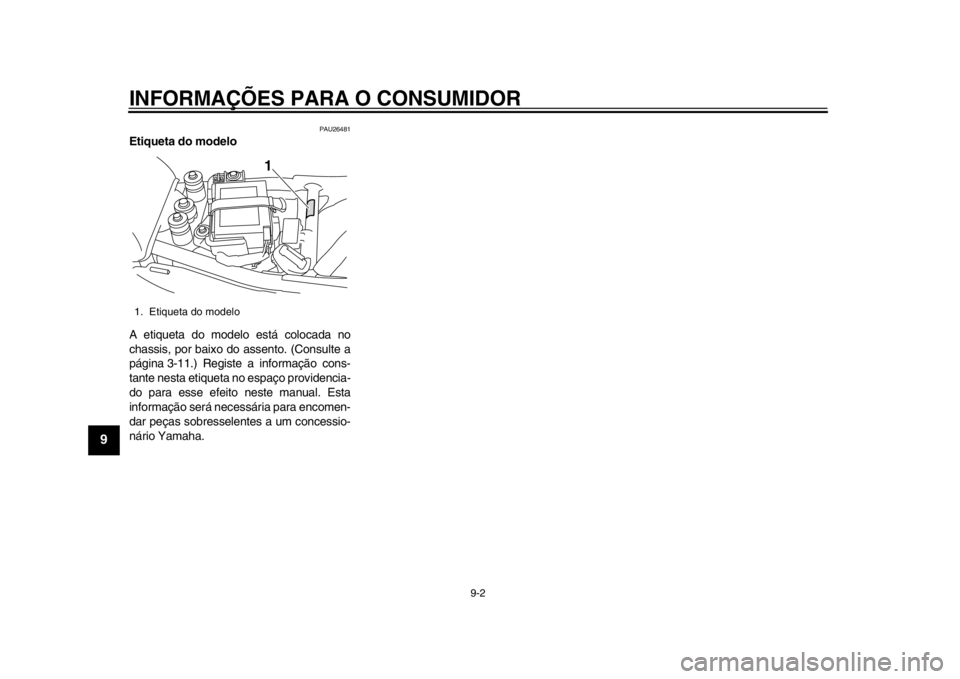

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-11.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselent es a um concessio-
nário Yamaha.1. Etiqueta do modelo
1
2RD-9-P0.book 2 ページ ２０１３年１２月２日　月曜日　午後４時１６分

10-1
1
2
3
4
5
6
7
8
91011
12
ÍNDICE REMISSIVO
AAlavanca da embraiagem .......................... 3-5
Alavanca da embraiagem, ajuste da folga....................................................... 6-17
Alavanca de descompressão .................. 3-11
Alavanca do travão .................................... 3-6
Alavancas do travão e da embraiagem, verificação e lubrificação ....................... 6-27
Amortecedores, ajuste............................. 3-12
Armazenagem ........................................... 7-3
Assento.................................................... 3-11BBateria ..................................................... 6-30CCabos, verificação e lubrificação ............. 6-26
Colocação do motor em funcionamento .... 5-1
Colocar o motor em funcionamento, problema ................................................. 5-2
Combustível............................................... 3-8
Consumo de combustível, sugestões para a redução ........................................ 5-3
Conversor catalítico ................................... 3-9
Cor mate, cuidado ..................................... 7-1
Corrente de transmissão, limpeza e lubrificação ............................................ 6-25
Cuidados ................................................... 7-1DDirecção, verificação ............................... 6-29
Descanso central e descanso lateral, verificação e lubrificação ....................... 6-28
Descanso lateral ...................................... 3-13
Detecção e resolução de problemas ....... 6-40EElemento do filtro de ar, substituição ...... 6-13 Especificações .......................................... 8-1
Estacionamento ........................................ 5-4
Etiqueta do modelo ................................... 9-2
FFolga da alavanca do travão, ajuste ....... 6-18
Folga da corrente de transmissão........... 6-23
Folga das válvulas .................................. 6-15
Folga do punho do acelerador,
verificação ............................................. 6-14
Folga e altura do pedal do travão, ajuste .................................................... 6-19
Forquilha dianteira, verificação ............... 6-29
Fusíveis, substituição .............................. 6-31IIndicadores luminosos e luzes de advertência ............................................. 3-2
Indicador luminoso de máximos................ 3-3
Indicador luminoso de mudança de direcção .................................................. 3-2
Indicador luminoso de ponto morto ........... 3-3
Informações relativas à segurança ........... 1-1
Interruptor da buzina ................................. 3-5
Interruptor de farol alto/baixo .................... 3-4
Interruptor de paragem do motor .............. 3-5
Interruptor de perigo.................................. 3-5
Interruptor de ultrapassagem .................... 3-4
Interruptor do sinal de mudança de direcção .................................................. 3-4
Interruptores das luzes dos travões ........ 6-20
Interruptores do guiador ............................ 3-4
Interruptor principal/bloqueio da direcção .................................................. 3-1JJogo de ferramentas ................................. 6-2
LLâmpada da luz do travão/farolim traseiro, substituição..............................6-34
Lâmpada de mínimos, substituição .........6-36
Lâmpada do farol dianteiro, substituição............................................6-33
Lâmpada do sinal de mudança de direcção, substituição ............................6-35
Líquido dos travões , mudança................. 6-23
Localizações das peças.............................2-1
Luz de advertência de problema no motor .......................................................3-3
Luz de advertência do nível de combustível .............................................3-3MManutenção e lubrificação, periódica ........6-4
Manutenção, sistema de controlo
das emissões...........................................6-3
Módulo de velocímetro ..............................3-3
Mudança de velocidades ...........................5-3NNúmero de identificação do veículo ...........9-1
Número de série do motor .........................9-1
Números de identificação ..........................9-1
Nível de líquido dos travões,
verificação .............................................6-22OÓleo do motor e elemento do filtro de óleo ........................................................ 6-10PPivôs do braço oscilante, lubrificação ......6-28
Painel, remoção e instalação.....................6-8
Pastilhas e sapatas dos travões, verificação .............................................6-21
2RD-9-P0.book 1 ページ ２０１３年１２月２日　月曜日　午後４時１６分

ÍNDICE REMISSIVO
10-2
1
2
3
4
5
6
7
8
910
11
12
Pedal de arranque ...................................3-11
Pedal de mudança de velocidades ............3-6
Pedal de mudança de velocidades, verificação .............................................6-20
Pedal de mudança de velocidades, verificação e lubrificação .......................6-27
Pedal do travão ..........................................3-6
Pneus .......................................................6-15
Punho e cabo do acelerador, verificação e lubrificação .......................6-26RRoda (dianteira) .......................................6-37
Rodagem do motor ....................................5-4
Rodas.......................................................6-17
Roda (traseira) .........................................6-39
Rolamentos de roda, verificação .............6-30SSistema de corte do circuito de ignição ...................................................3-13TTabela de detecção e resolução de
problemas ..............................................6-42
Tampa do depósito de combustível ...........3-7
Taquímetro.................................................3-4
Torneira de combustível ..........................3-10
Tubo de respiração/descarga do depósito de combustível ..........................3-9VVela de ignição, verificação .......................6-8
Velocidade de ralenti do motor,
verificação .............................................6-14
2RD-9-P0.book 2 ページ ２０１３年１２月２日　月曜日　午後４時１６分

2RD-9-P0_Hyoshi.indd 32013/11/14 14:46:38

Manual original
PR\fNTE\b \fN THE NETHERLAN\bS2013.12
2RD-9-P0_Hyoshi.indd 42013/11/14 14:46:38
