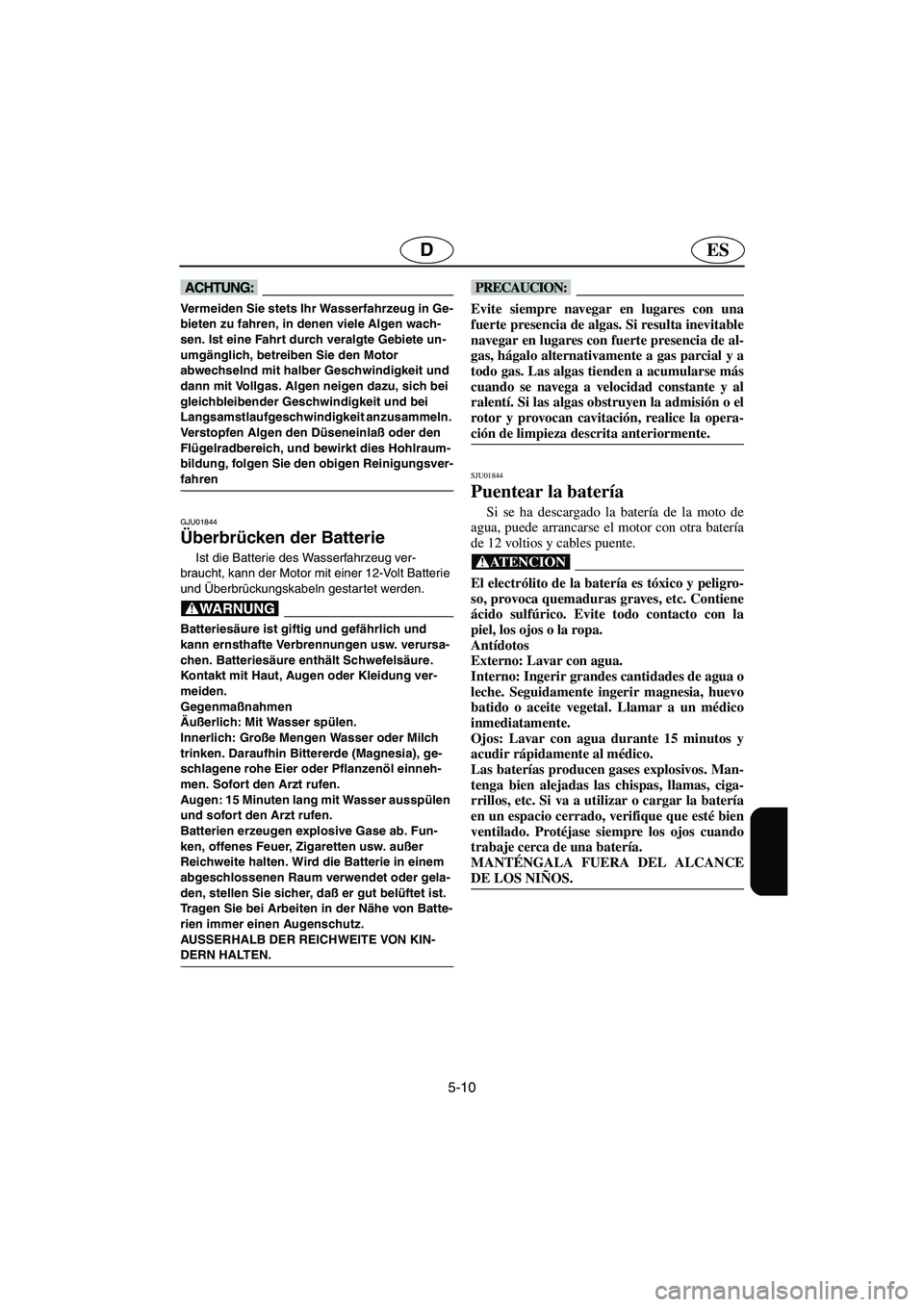

5-10
ESD
@ Vermeiden Sie stets Ihr Wasserfahrzeug in Ge-
bieten zu fahren, in denen viele Algen wach-
sen. Ist eine Fahrt durch veralgte Gebiete un-
umgänglich, betreiben Sie den Motor
abwechselnd mit halber Geschwindigkeit und
dann mit Vollgas. Algen neigen dazu, sich bei
gleichbleibender Geschwindigkeit und bei
Langsamstlaufgeschwindigkeit anzusammeln.
Verstopfen Algen den Düseneinlaß oder den
Flügelradbereich, und bewirkt dies Hohlraum-
bildung, folgen Sie den obigen Reinigungsver-
fahren
@
GJU01844
Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia), ge-
schlagene rohe Eier oder Pflanzenöl einneh-
men. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase ab. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in einem
abgeschlossenen Raum verwendet oder gela-
den, stellen Sie sicher, daß er gut belüftet ist.
Tragen Sie bei Arbeiten in der Nähe von Batte-
rien immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
@ Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevitable
navegar en lugares con fuerte presencia de al-
gas, hágalo alternativamente a gas parcial y a
todo gas. Las algas tienden a acumularse más
cuando se navega a velocidad constante y al
ralentí. Si las algas obstruyen la admisión o el
rotor y provocan cavitación, realice la opera-
ción de limpieza descrita anteriormente.
@
SJU01844
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
UF1N81A0.book Page 10 Tuesday, June 4, 2002 4:26 PM

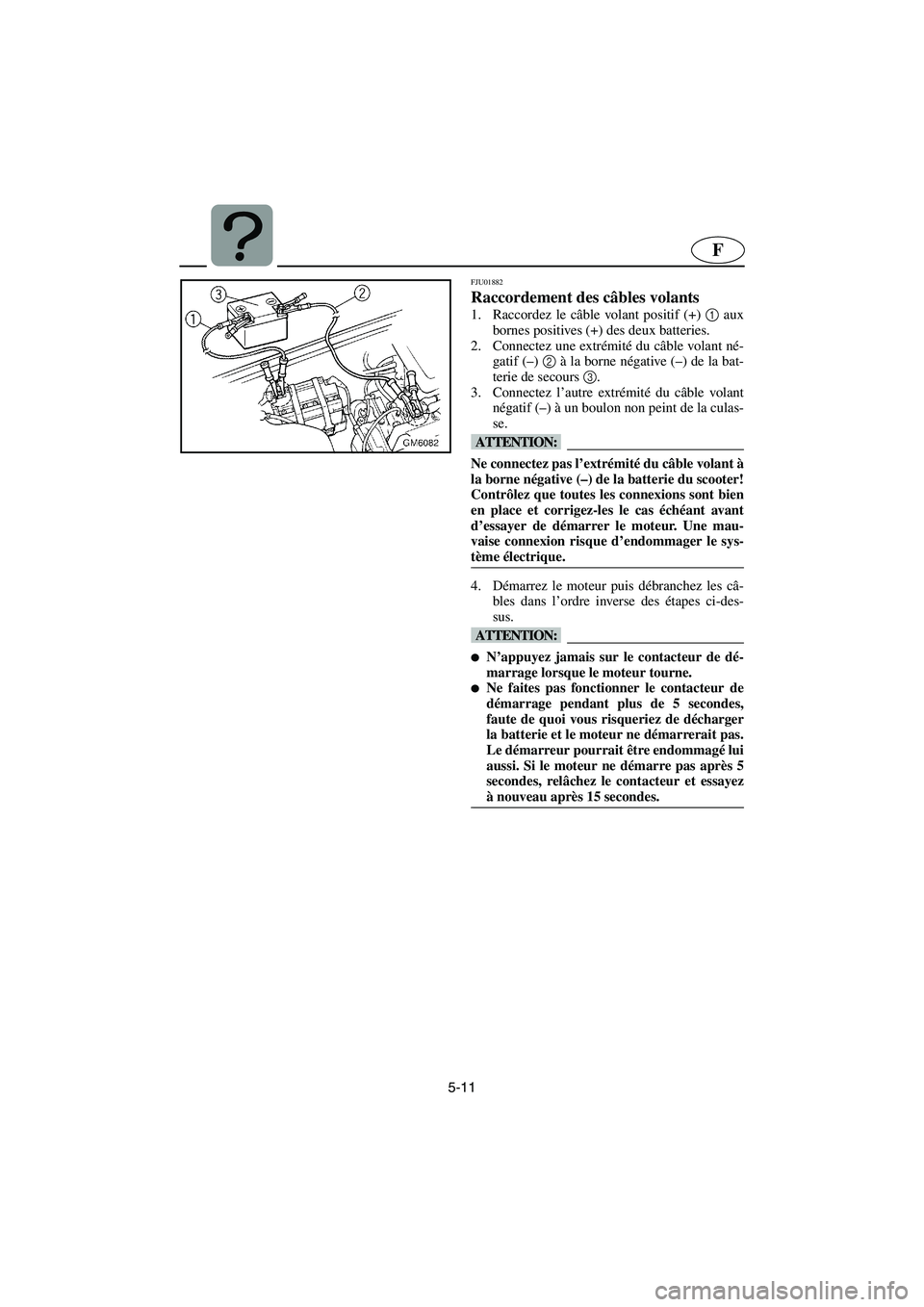

5-11
F
FJU01882
Raccordement des câbles volants
1. Raccordez le câble volant positif (+) 1
aux
bornes positives (+) des deux batteries.
2. Connectez une extrémité du câble volant né-
gatif (–) 2
à la borne négative (–) de la bat-
terie de secours 3
.
3. Connectez l’autre extrémité du câble volant
négatif (–) à un boulon non peint de la culas-
se.
@ Ne connectez pas l’extrémité du câble volant à
la borne négative (–) de la batterie du scooter!
Contrôlez que toutes les connexions sont bien
en place et corrigez-les le cas échéant avant
d’essayer de démarrer le moteur. Une mau-
vaise connexion risque d’endommager le sys-
tème électrique.
@
4. Démarrez le moteur puis débranchez les câ-
bles dans l’ordre inverse des étapes ci-des-
sus.
@
N’appuyez jamais sur le contacteur de dé-
marrage lorsque le moteur tourne.

Ne faites pas fonctionner le contacteur de
démarrage pendant plus de 5 secondes,
faute de quoi vous risqueriez de décharger
la batterie et le moteur ne démarrerait pas.
Le démarreur pourrait être endommagé lui
aussi. Si le moteur ne démarre pas après 5
secondes, relâchez le contacteur et essayez
à nouveau après 15 secondes.
@
UF1N81A0.book Page 11 Tuesday, June 4, 2002 4:26 PM

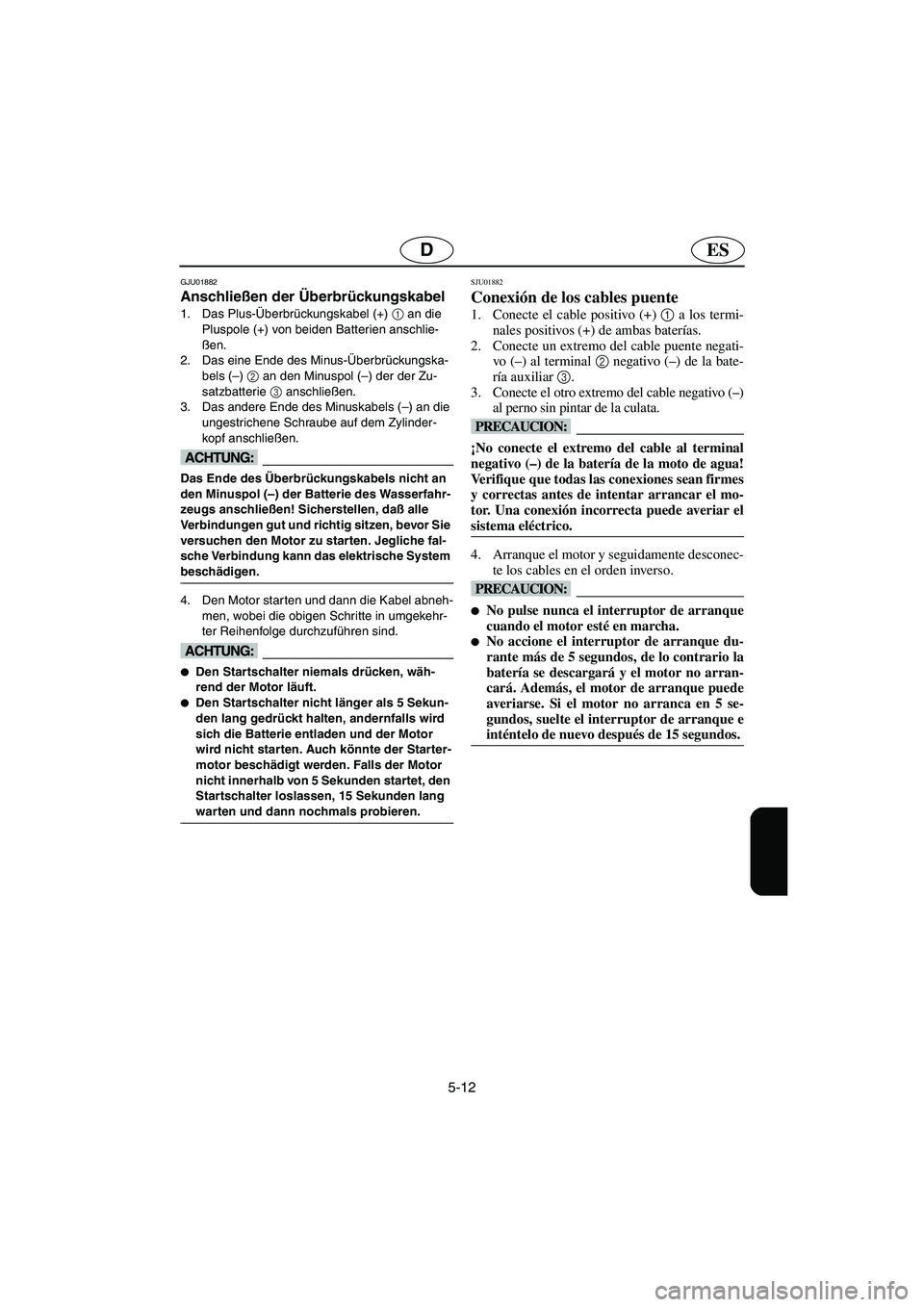

5-12
ESD
GJU01882
Anschließen der Überbrückungskabel
1. Das Plus-Überbrückungskabel (+) 1
an die
Pluspole (+) von beiden Batterien anschlie-
ßen.
2. Das eine Ende des Minus-Überbrückungska-
bels (–) 2
an den Minuspol (–) der der Zu-
satzbatterie 3
anschließen.
3. Das andere Ende des Minuskabels (–) an die
ungestrichene Schraube auf dem Zylinder-
kopf anschließen.
@ Das Ende des Überbrückungskabels nicht an
den Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Sicherstellen, daß alle
Verbindungen gut und richtig sitzen, bevor Sie
versuchen den Motor zu starten. Jegliche fal-
sche Verbindung kann das elektrische System
beschädigen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@
Den Startschalter niemals drücken, wäh-
rend der Motor läuft.

Den Startschalter nicht länger als 5 Sekun-
den lang gedrückt halten, andernfalls wird
sich die Batterie entladen und der Motor
wird nicht starten. Auch könnte der Starter-
motor beschädigt werden. Falls der Motor
nicht innerhalb von 5 Sekunden startet, den
Startschalter loslassen, 15 Sekunden lang
warten und dann nochmals probieren.
@
SJU01882
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable puente negati-
vo (–) al terminal 2
negativo (–) de la bate-
ría auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
al perno sin pintar de la culata.
@ ¡No conecte el extremo del cable al terminal
negativo (–) de la batería de la moto de agua!
Verifique que todas las conexiones sean firmes
y correctas antes de intentar arrancar el mo-
tor. Una conexión incorrecta puede averiar el
sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@
No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.

No accione el interruptor de arranque du-
rante más de 5 segundos, de lo contrario la
batería se descargará y el motor no arran-
cará. Además, el motor de arranque puede
averiarse. Si el motor no arranca en 5 se-
gundos, suelte el interruptor de arranque e
inténtelo de nuevo después de 15 segundos.
@
UF1N81A0.book Page 12 Tuesday, June 4, 2002 4:26 PM

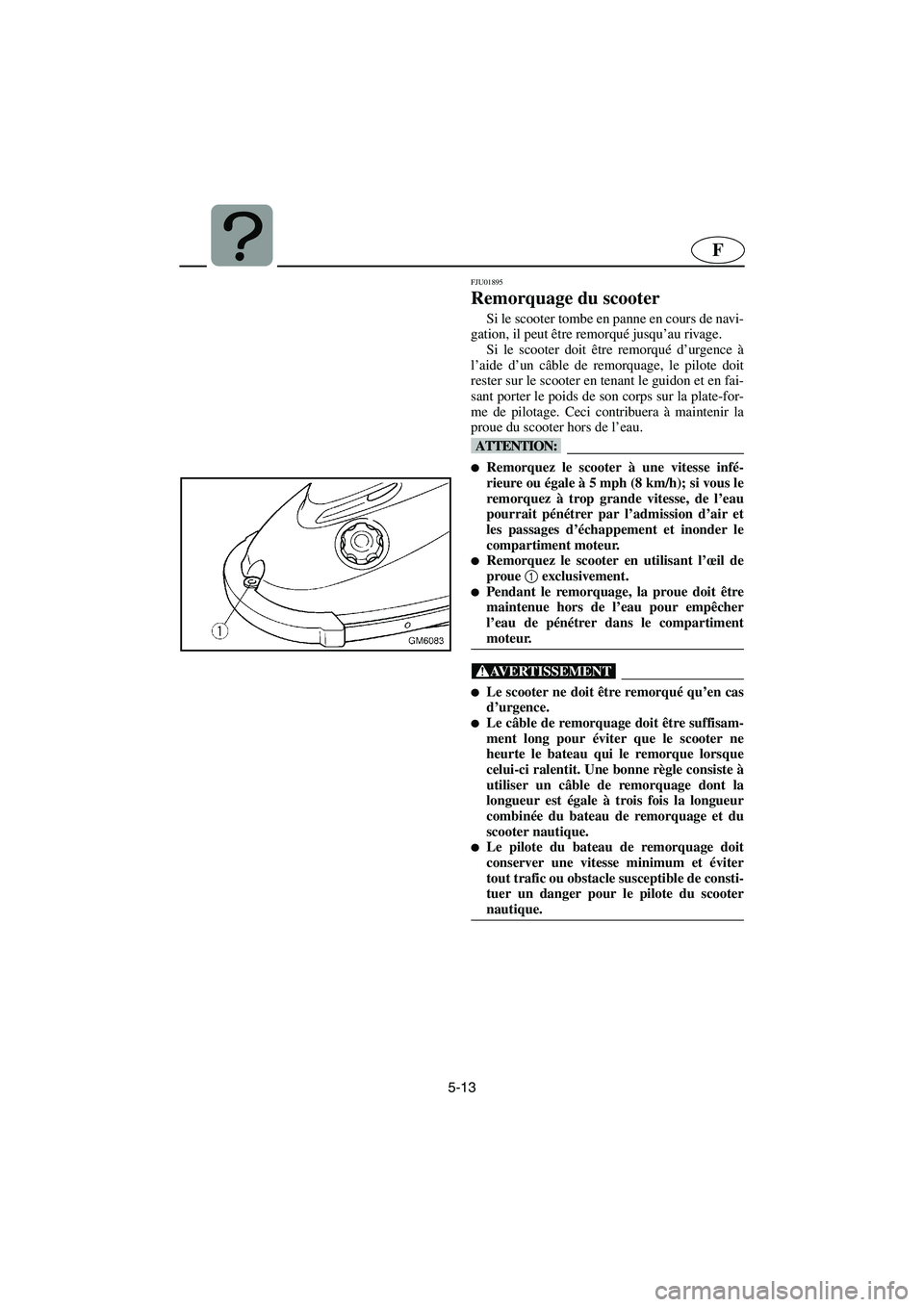

5-13
F
FJU01895
Remorquage du scooter
Si le scooter tombe en panne en cours de navi-
gation, il peut être remorqué jusqu’au rivage.
Si le scooter doit être remorqué d’urgence à
l’aide d’un câble de remorquage, le pilote doit
rester sur le scooter en tenant le guidon et en fai-
sant porter le poids de son corps sur la plate-for-
me de pilotage. Ceci contribuera à maintenir la
proue du scooter hors de l’eau.
@
Remorquez le scooter à une vitesse infé-
rieure ou égale à 5 mph (8 km/h); si vous le
remorquez à trop grande vitesse, de l’eau
pourrait pénétrer par l’admission d’air et
les passages d’échappement et inonder le
compartiment moteur.

Remorquez le scooter en utilisant l’œil de
proue 1
exclusivement.

Pendant le remorquage, la proue doit être
maintenue hors de l’eau pour empêcher
l’eau de pénétrer dans le compartiment
moteur.
@
@
Le scooter ne doit être remorqué qu’en cas
d’urgence.

Le câble de remorquage doit être suffisam-
ment long pour éviter que le scooter ne
heurte le bateau qui le remorque lorsque
celui-ci ralentit. Une bonne règle consiste à
utiliser un câble de remorquage dont la
longueur est égale à trois fois la longueur
combinée du bateau de remorquage et du
scooter nautique.

Le pilote du bateau de remorquage doit
conserver une vitesse minimum et éviter
tout trafic ou obstacle susceptible de consti-
tuer un danger pour le pilote du scooter
nautique.
@
UF1N81A0.book Page 13 Tuesday, June 4, 2002 4:26 PM

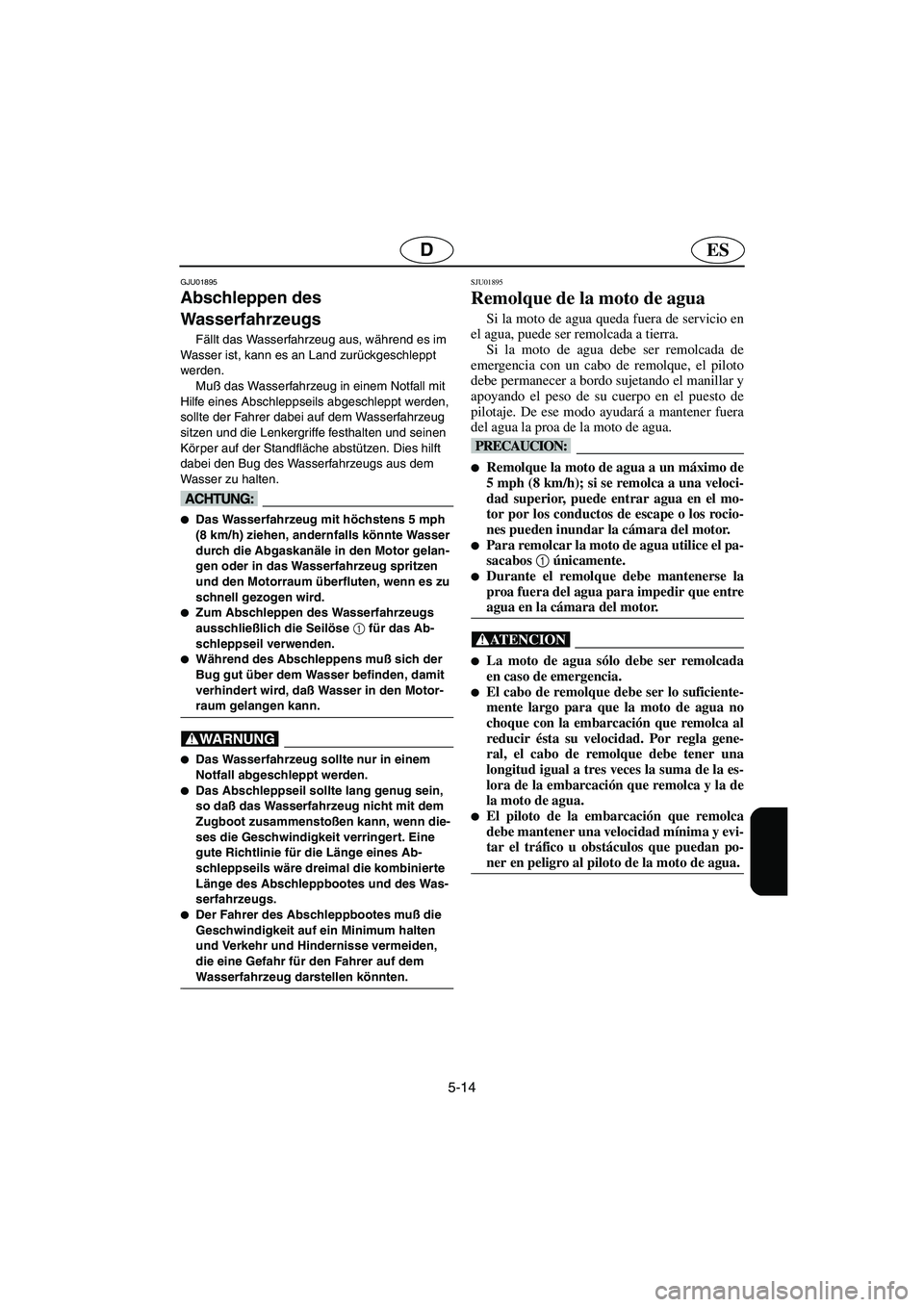

5-14
ESD
GJU01895
Abschleppen des
Wasserfahrzeugs
Fällt das Wasserfahrzeug aus, während es im
Wasser ist, kann es an Land zurückgeschleppt
werden.
Muß das Wasserfahrzeug in einem Notfall mit
Hilfe eines Abschleppseils abgeschleppt werden,
sollte der Fahrer dabei auf dem Wasserfahrzeug
sitzen und die Lenkergriffe festhalten und seinen
Körper auf der Standfläche abstützen. Dies hilft
dabei den Bug des Wasserfahrzeugs aus dem
Wasser zu halten.
@
Das Wasserfahrzeug mit höchstens 5 mph
(8 km/h) ziehen, andernfalls könnte Wasser
durch die Abgaskanäle in den Motor gelan-
gen oder in das Wasserfahrzeug spritzen
und den Motorraum überfluten, wenn es zu
schnell gezogen wird.

Zum Abschleppen des Wasserfahrzeugs
ausschließlich die Seilöse
1 für das Ab-
schleppseil verwenden.

Während des Abschleppens muß sich der
Bug gut über dem Wasser befinden, damit
verhindert wird, daß Wasser in den Motor-
raum gelangen kann.
@
@
Das Wasserfahrzeug sollte nur in einem
Notfall abgeschleppt werden.

Das Abschleppseil sollte lang genug sein,
so daß das Wasserfahrzeug nicht mit dem
Zugboot zusammenstoßen kann, wenn die-
ses die Geschwindigkeit verringert. Eine
gute Richtlinie für die Länge eines Ab-
schleppseils wäre dreimal die kombinierte
Länge des Abschleppbootes und des Was-
serfahrzeugs.

Der Fahrer des Abschleppbootes muß die
Geschwindigkeit auf ein Minimum halten
und Verkehr und Hindernisse vermeiden,
die eine Gefahr für den Fahrer auf dem
Wasserfahrzeug darstellen könnten.
@
SJU01895
Remolque de la moto de agua
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Si la moto de agua debe ser remolcada de
emergencia con un cabo de remolque, el piloto
debe permanecer a bordo sujetando el manillar y
apoyando el peso de su cuerpo en el puesto de
pilotaje. De ese modo ayudará a mantener fuera
del agua la proa de la moto de agua.
@
Remolque la moto de agua a un máximo de
5 mph (8 km/h); si se remolca a una veloci-
dad superior, puede entrar agua en el mo-
tor por los conductos de escape o los rocio-
nes pueden inundar la cámara del motor.

Para remolcar la moto de agua utilice el pa-
sacabos 1
únicamente.

Durante el remolque debe mantenerse la
proa fuera del agua para impedir que entre
agua en la cámara del motor.
@
@
La moto de agua sólo debe ser remolcada
en caso de emergencia.

El cabo de remolque debe ser lo suficiente-
mente largo para que la moto de agua no
choque con la embarcación que remolca al
reducir ésta su velocidad. Por regla gene-
ral, el cabo de remolque debe tener una
longitud igual a tres veces la suma de la es-
lora de la embarcación que remolca y la de
la moto de agua.

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y evi-
tar el tráfico u obstáculos que puedan po-
ner en peligro al piloto de la moto de agua.
@
UF1N81A0.book Page 14 Tuesday, June 4, 2002 4:26 PM

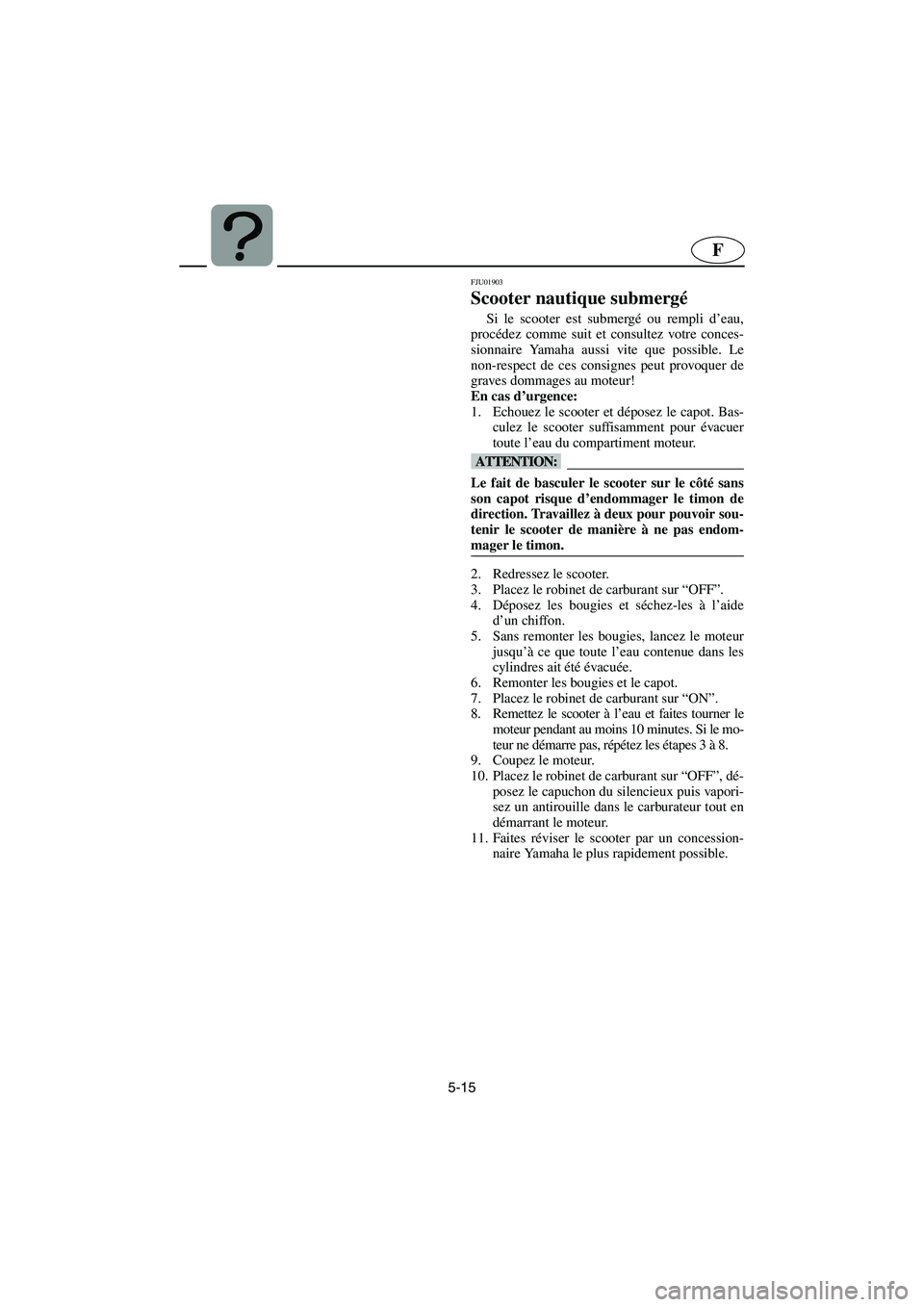

5-15
F
FJU01903
Scooter nautique submergé
Si le scooter est submergé ou rempli d’eau,
procédez comme suit et consultez votre conces-
sionnaire Yamaha aussi vite que possible. Le
non-respect de ces consignes peut provoquer de
graves dommages au moteur!
En cas d’urgence:
1. Echouez le scooter et déposez le capot. Bas-
culez le scooter suffisamment pour évacuer
toute l’eau du compartiment moteur.
@ Le fait de basculer le scooter sur le côté sans
son capot risque d’endommager le timon de
direction. Travaillez à deux pour pouvoir sou-
tenir le scooter de manière à ne pas endom-
mager le timon.
@
2. Redressez le scooter.
3. Placez le robinet de carburant sur “OFF”.
4. Déposez les bougies et séchez-les à l’aide
d’un chiffon.
5. Sans remonter les bougies, lancez le moteur
jusqu’à ce que toute l’eau contenue dans les
cylindres ait été évacuée.
6. Remonter les bougies et le capot.
7. Placez le robinet de carburant sur “ON”.
8. Remettez le scooter à l’eau et faites tourner le
moteur pendant au moins 10 minutes. Si le mo-
teur ne démarre pas, répétez les étapes 3 à 8.
9. Coupez le moteur.
10. Placez le robinet de carburant sur “OFF”, dé-
posez le capuchon du silencieux puis vapori-
sez un antirouille dans le carburateur tout en
démarrant le moteur.
11. Faites réviser le scooter par un concession-
naire Yamaha le plus rapidement possible.
UF1N81A0.book Page 15 Tuesday, June 4, 2002 4:26 PM

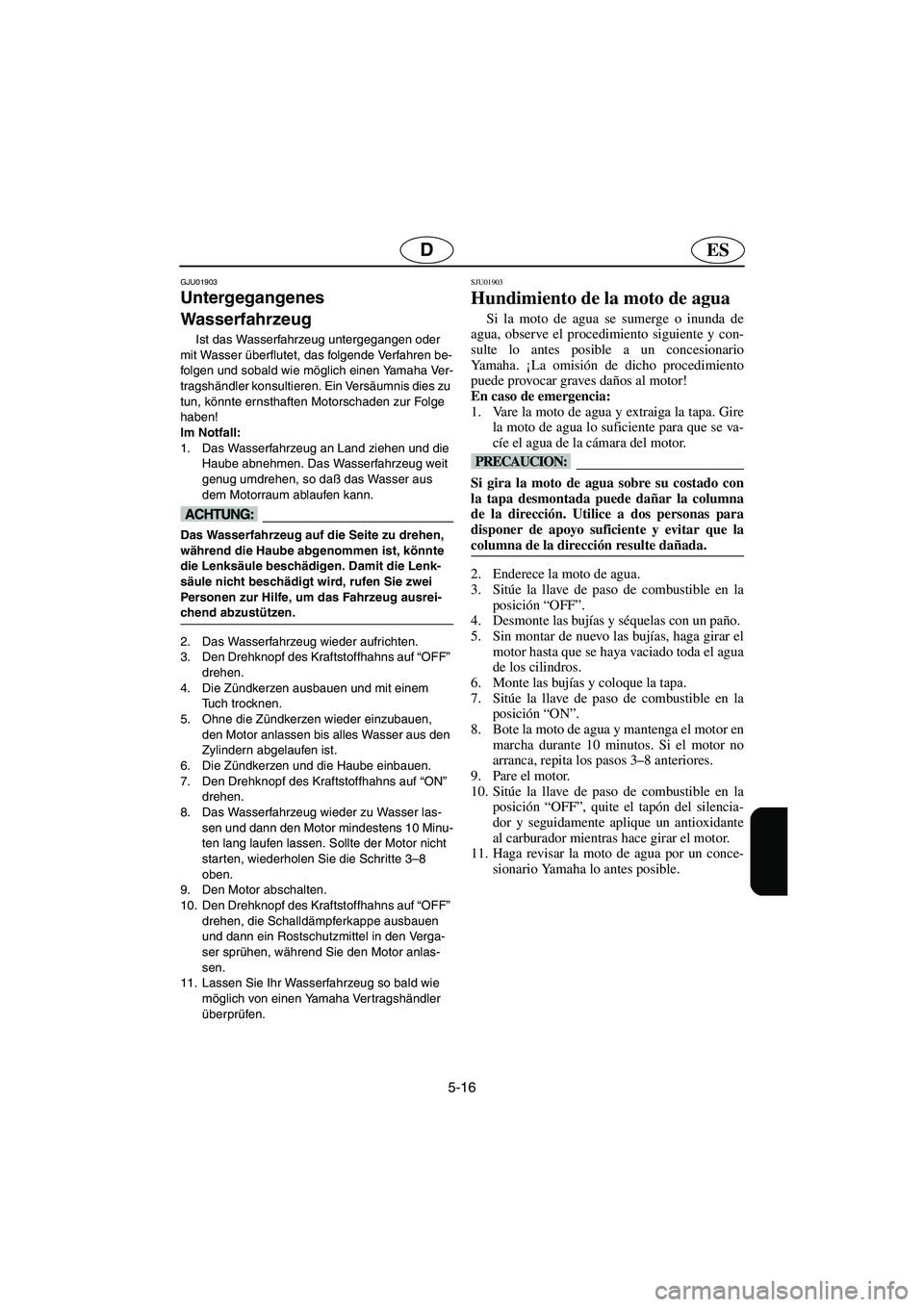

5-16
ESD
GJU01903
Untergegangenes
Wasserfahrzeug
Ist das Wasserfahrzeug untergegangen oder
mit Wasser überflutet, das folgende Verfahren be-
folgen und sobald wie möglich einen Yamaha Ver-
tragshändler konsultieren. Ein Versäumnis dies zu
tun, könnte ernsthaften Motorschaden zur Folge
haben!
Im Notfall:
1. Das Wasserfahrzeug an Land ziehen und die
Haube abnehmen. Das Wasserfahrzeug weit
genug umdrehen, so daß das Wasser aus
dem Motorraum ablaufen kann.
@ Das Wasserfahrzeug auf die Seite zu drehen,
während die Haube abgenommen ist, könnte
die Lenksäule beschädigen. Damit die Lenk-
säule nicht beschädigt wird, rufen Sie zwei
Personen zur Hilfe, um das Fahrzeug ausrei-
chend abzustützen.
@
2. Das Wasserfahrzeug wieder aufrichten.
3. Den Drehknopf des Kraftstoffhahns auf “OFF”
drehen.
4. Die Zündkerzen ausbauen und mit einem
Tuch trocknen.
5. Ohne die Zündkerzen wieder einzubauen,
den Motor anlassen bis alles Wasser aus den
Zylindern abgelaufen ist.
6. Die Zündkerzen und die Haube einbauen.
7. Den Drehknopf des Kraftstoffhahns auf “ON”
drehen.
8. Das Wasserfahrzeug wieder zu Wasser las-
sen und dann den Motor mindestens 10 Minu-
ten lang laufen lassen. Sollte der Motor nicht
starten, wiederholen Sie die Schritte 3–8
oben.
9. Den Motor abschalten.
10. Den Drehknopf des Kraftstoffhahns auf “OFF”
drehen, die Schalldämpferkappe ausbauen
und dann ein Rostschutzmittel in den Verga-
ser sprühen, während Sie den Motor anlas-
sen.
11. Lassen Sie Ihr Wasserfahrzeug so bald wie
möglich von einen Yamaha Ver tragshändler
überprüfen.
SJU01903
Hundimiento de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y con-
sulte lo antes posible a un concesionario
Ya m a h a . ¡La omisión de dicho procedimiento
puede provocar graves daños al motor!
En caso de emergencia:
1. Vare la moto de agua y extraiga la tapa. Gire
la moto de agua lo suficiente para que se va-
cíe el agua de la cámara del motor.
@ Si gira la moto de agua sobre su costado con
la tapa desmontada puede dañar la columna
de la dirección. Utilice a dos personas para
disponer de apoyo suficiente y evitar que la
columna de la dirección resulte dañada.
@
2. Enderece la moto de agua.
3. Sitúe la llave de paso de combustible en la
posición “OFF”.
4. Desmonte las bujías y séquelas con un paño.
5. Sin montar de nuevo las bujías, haga girar el
motor hasta que se haya vaciado toda el agua
de los cilindros.
6. Monte las bujías y coloque la tapa.
7. Sitúe la llave de paso de combustible en la
posición “ON”.
8. Bote la moto de agua y mantenga el motor en
marcha durante 10 minutos. Si el motor no
arranca, repita los pasos 3–8 anteriores.
9. Pare el motor.
10. Sitúe la llave de paso de combustible en la
posición “OFF”, quite el tapón del silencia-
dor y seguidamente aplique un antioxidante
al carburador mientras hace girar el motor.
11. Haga revisar la moto de agua por un conce-
sionario Yamaha lo antes posible.
UF1N81A0.book Page 16 Tuesday, June 4, 2002 4:26 PM

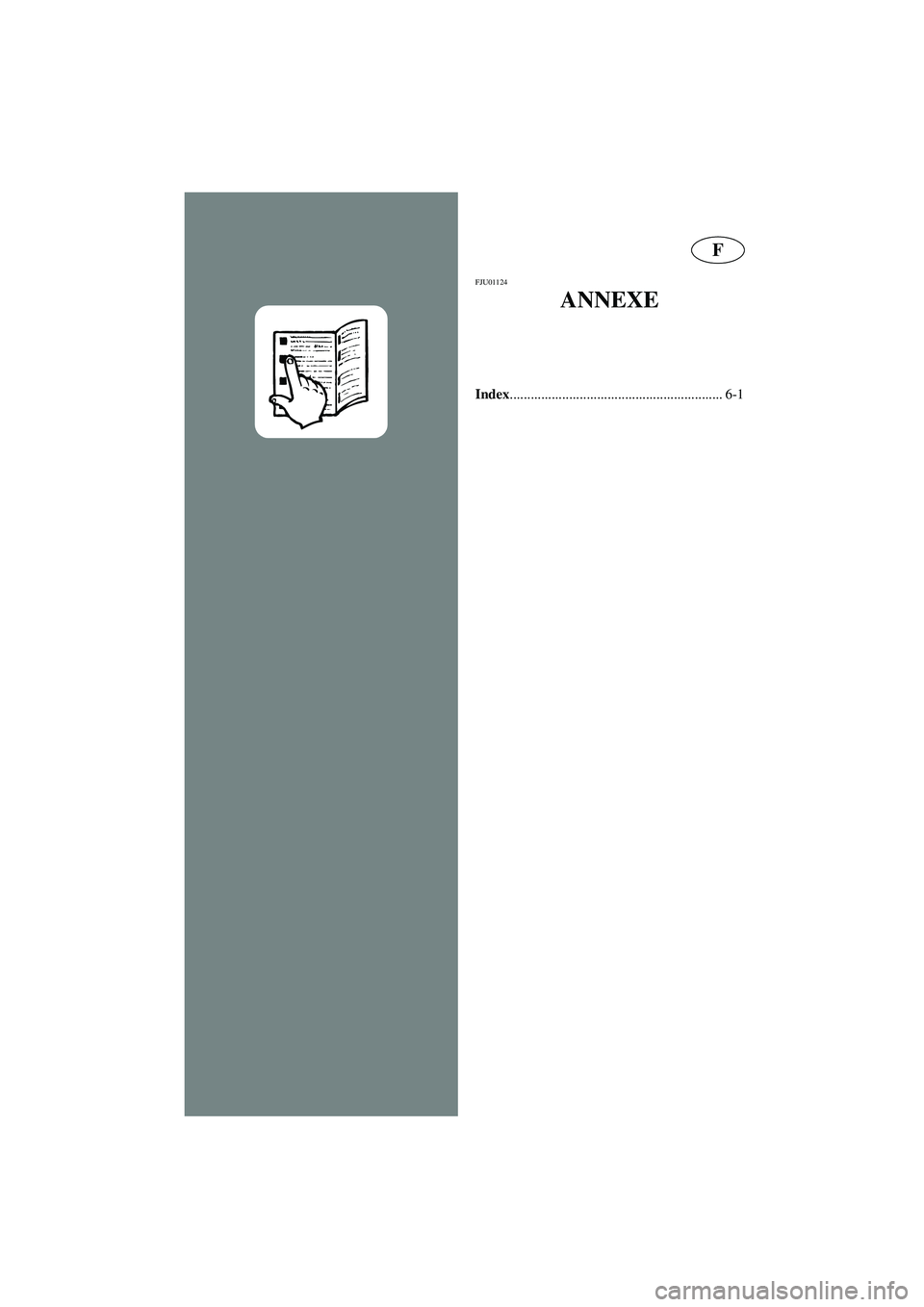

F
FJU01124
ANNEXE
Index
............................................................. 6-1
UF1N81A0.book Page 1 Tuesday, June 4, 2002 4:26 PM

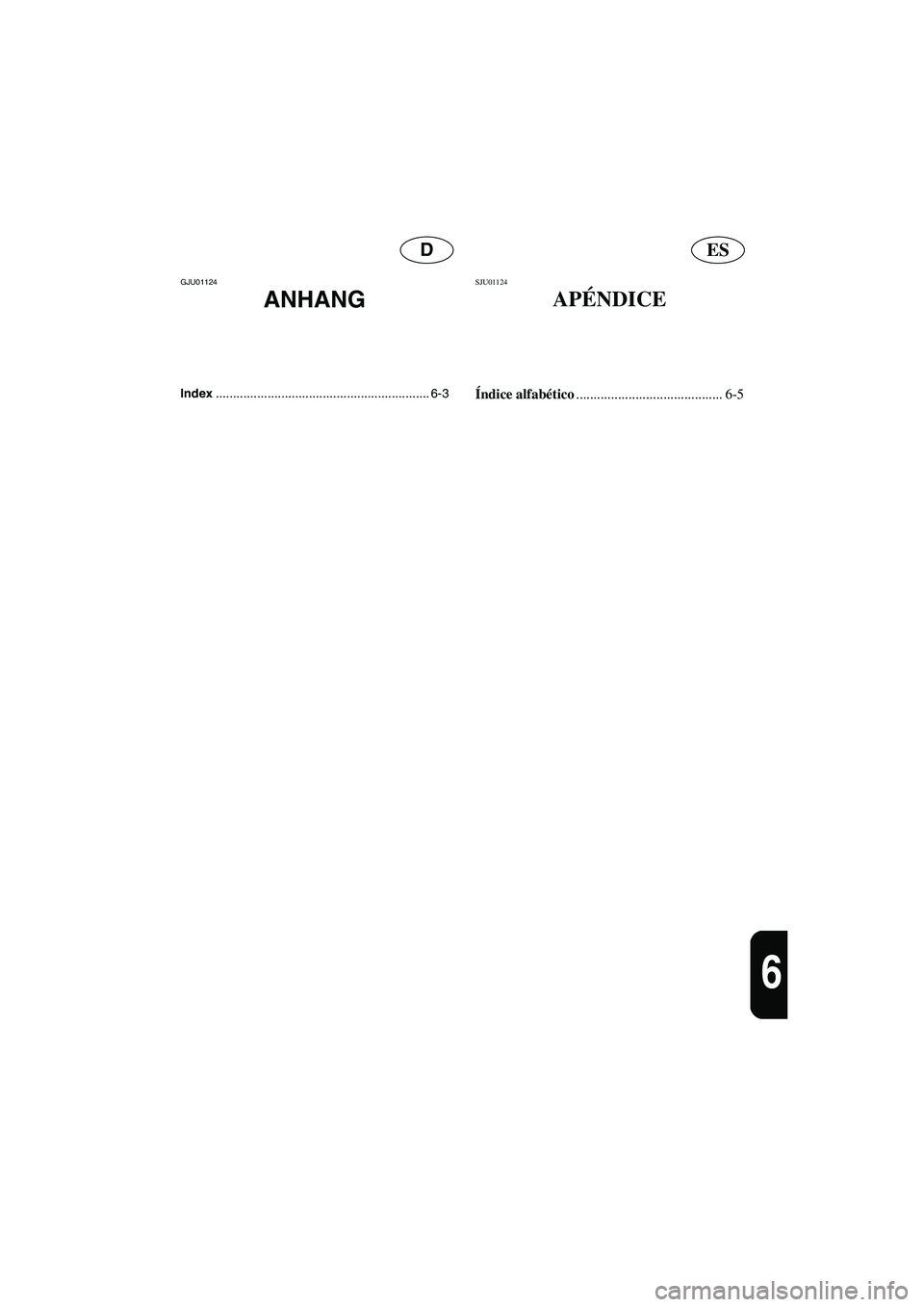

ESD
6
GJU01124
ANHANG
Index.............................................................. 6-3
SJU01124
APÉNDICE
Índice alfabético
.......................................... 6-5
UF1N81A0.book Page 2 Tuesday, June 4, 2002 4:26 PM

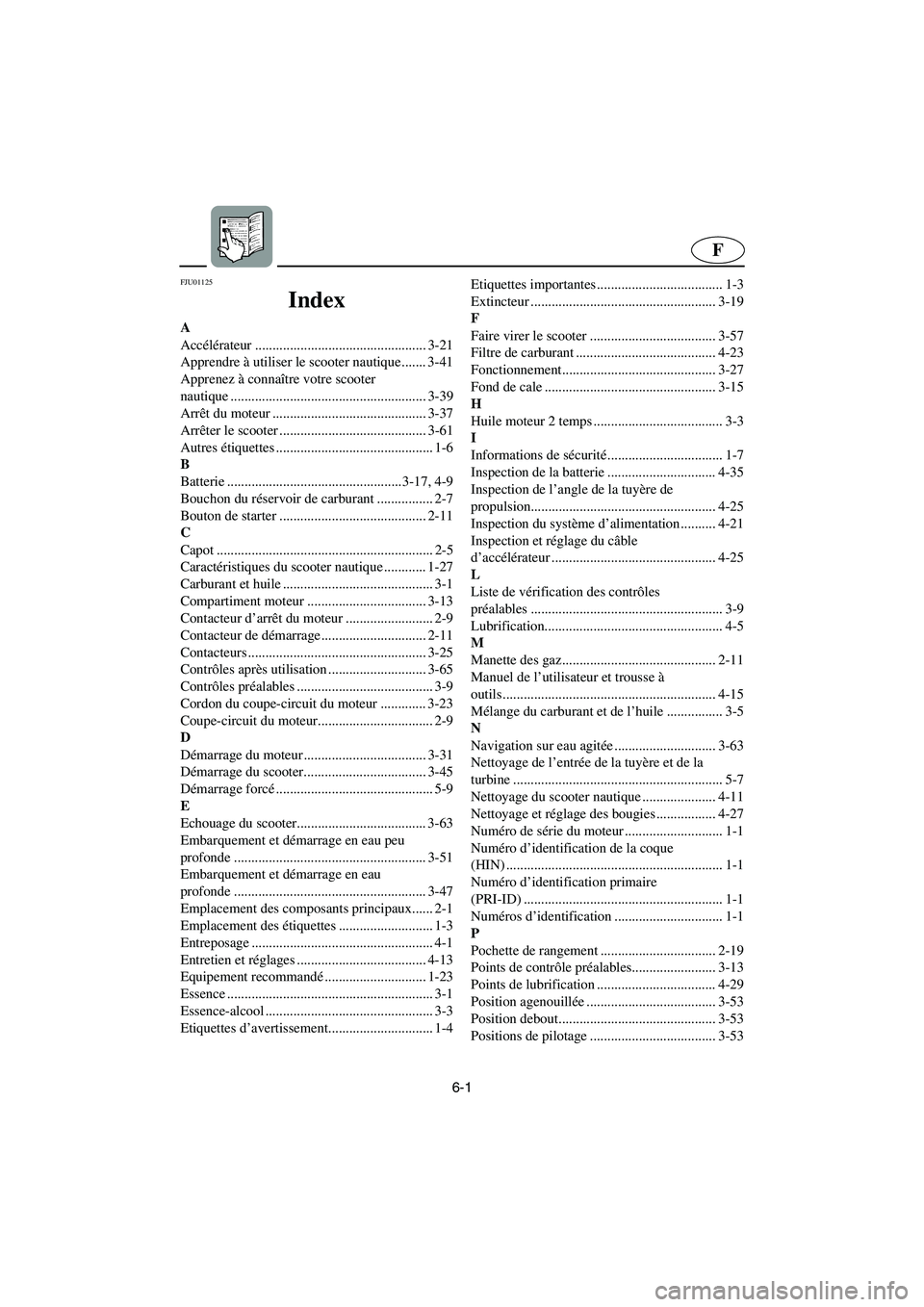

6-1
F
FJU01125
Index
A
Accélérateur ................................................. 3-21
Apprendre à utiliser le scooter nautique....... 3-41
Apprenez à connaître votre scooter
nautique ........................................................ 3-39
Arrêt du moteur ............................................ 3-37
Arrêter le scooter .......................................... 3-61
Autres étiquettes ............................................. 1-6
B
Batterie ..................................................3-17, 4-9
Bouchon du réservoir de carburant ................ 2-7
Bouton de starter .......................................... 2-11
C
Capot .............................................................. 2-5
Caractéristiques du scooter nautique ............ 1-27
Carburant et huile ........................................... 3-1
Compartiment moteur .................................. 3-13
Contacteur d’arrêt du moteur ......................... 2-9
Contacteur de démarrage .............................. 2-11
Contacteurs ................................................... 3-25
Contrôles après utilisation ............................ 3-65
Contrôles préalables ....................................... 3-9
Cordon du coupe-circuit du moteur ............. 3-23
Coupe-circuit du moteur................................. 2-9
D
Démarrage du moteur ................................... 3-31
Démarrage du scooter................................... 3-45
Démarrage forcé............................................. 5-9
E
Echouage du scooter..................................... 3-63
Embarquement et démarrage en eau peu
profonde ....................................................... 3-51
Embarquement et démarrage en eau
profonde ....................................................... 3-47
Emplacement des composants principaux...... 2-1
Emplacement des étiquettes ........................... 1-3
Entreposage .................................................... 4-1
Entretien et réglages ..................................... 4-13
Equipement recommandé............................. 1-23
Essence ........................................................... 3-1
Essence-alcool ................................................ 3-3
Etiquettes d’avertissement.............................. 1-4Etiquettes importantes .................................... 1-3
Extincteur ..................................................... 3-19
F
Faire virer le scooter .................................... 3-57
Filtre de carburant ........................................ 4-23
Fonctionnement............................................ 3-27
Fond de cale ................................................. 3-15
H
Huile moteur 2 temps ..................................... 3-3
I
Informations de sécurité................................. 1-7
Inspection de la batterie ............................... 4-35
Inspection de l’angle de la tuyère de
propulsion..................................................... 4-25
Inspection du système d’alimentation .......... 4-21
Inspection et réglage du câble
d’accélérateur ............................................... 4-25
L
Liste de vérification des contrôles
préalables ....................................................... 3-9
Lubrification................................................... 4-5
M
Manette des gaz............................................ 2-11
Manuel de l’utilisateur et trousse à
outils ............................................................. 4-15
Mélange du carburant et de l’huile ................ 3-5
N
Navigation sur eau agitée ............................. 3-63
Nettoyage de l’entrée de la tuyère et de la
turbine ............................................................ 5-7
Nettoyage du scooter nautique ..................... 4-11
Nettoyage et réglage des bougies ................. 4-27
Numéro de série du moteur ............................ 1-1
Numéro d’identification de la coque
(HIN) .............................................................. 1-1
Numéro d’identification primaire
(PRI-ID) ......................................................... 1-1
Numéros d’identification ............................... 1-1
P
Pochette de rangement ................................. 2-19
Points de contrôle préalables........................ 3-13
Points de lubrification .................................. 4-29
Position agenouillée ..................................... 3-53
Position debout............................................. 3-53
Positions de pilotage .................................... 3-53
UF1N81A0.book Page 1 Tuesday, June 4, 2002 4:26 PM
