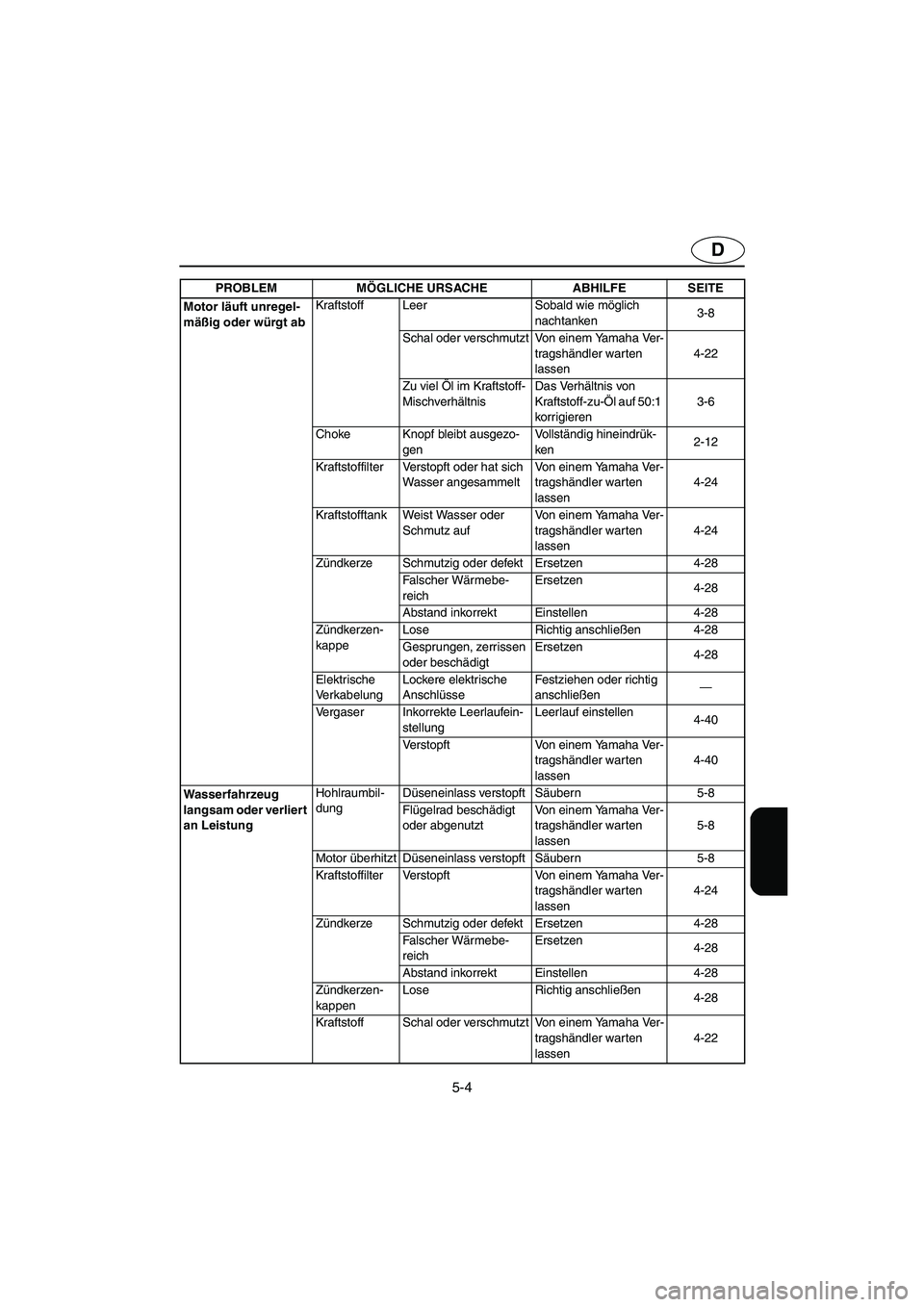

5-4
D
Motor läuft unregel-
mäßig oder würgt abKraftstoff Leer Sobald wie möglich
nachtanken3-8
Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten
lassen4-22
Zu viel Öl im Kraftstoff-
MischverhältnisDas Verhältnis von
Kraftstoff-zu-Öl auf 50:1
korrigieren3-6
Choke Knopf bleibt ausgezo-
genVo l l s tändig hineindrük-
ken2-12
Kraftstoffilter Verstopft oder hat sich
Wasser angesammeltVon einem Yamaha Ver-
tragshändler warten
lassen4-24
Kraftstofftank Weist Wasser oder
Schmutz aufVon einem Yamaha Ver-
tragshändler warten
lassen4-24
Zündkerze Schmutzig oder defekt Ersetzen 4-28
Falscher Wärmebe-
reichErsetzen
4-28
Abstand inkorrekt Einstellen 4-28
Zündkerzen-
kappeLose Richtig anschließen 4-28
Gesprungen, zerrissen
oder beschädigtErsetzen
4-28
Elektrische
VerkabelungLockere elektrische
AnschlüsseFestziehen oder richtig
anschließen—
Vergaser Inkorrekte Leerlaufein-
stellungLeerlauf einstellen
4-40
Verstopft Von einem Yamaha Ver-
tragshändler warten
lassen4-40
Wasserfahrzeug
langsam oder verliert
an LeistungHohlraumbil-
dungDüseneinlass verstopft Säubern 5-8
Flügelrad beschädigt
oder abgenutztVon einem Yamaha Ver-
tragshändler warten
lassen5-8
Motor überhitzt Düseneinlass verstopft Säubern 5-8
Kraftstoffilter Verstopft Von einem Yamaha Ver-
tragshändler warten
lassen4-24
Zündkerze Schmutzig oder defekt Ersetzen 4-28
Falscher Wärmebe-
reichErsetzen
4-28
Abstand inkorrekt Einstellen 4-28
Zündkerzen-
kappenLose Richtig anschließen
4-28
Kraftstoff Schal oder verschmutzt Von einem Yamaha Ver-
tragshändler warten
lassen4-22 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF1N84A0.book Page 4 Tuesday, May 17, 2005 2:01 PM
Page 202 of 222

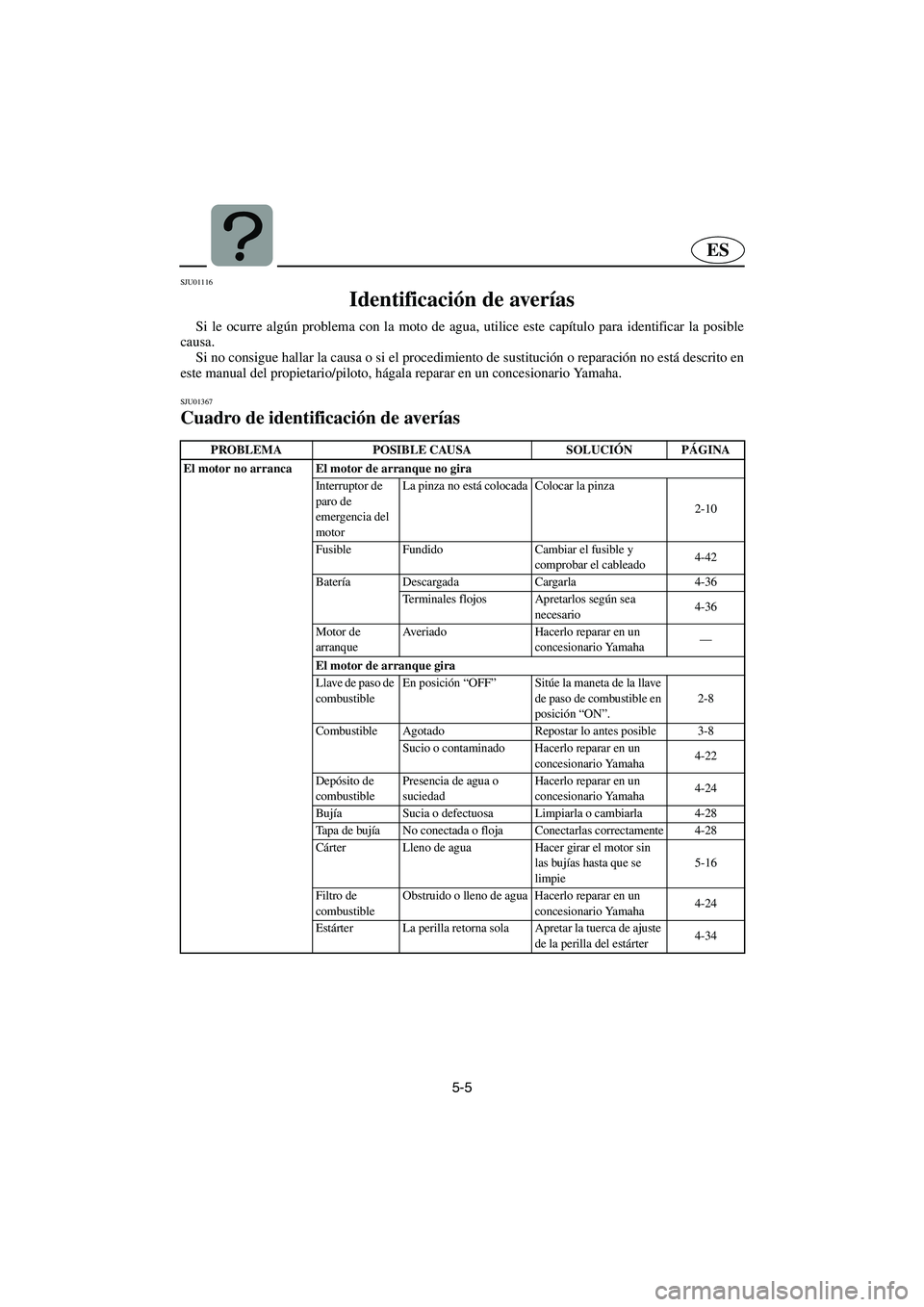

5-5
ES
SJU01116
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no consigue hallar la causa o si el procedimiento de sustitución o reparación no está descrito en
este manual del propietario/piloto, hágala reparar en un concesionario Yamaha.
SJU01367
Cuadro de identificación de averías CE-01S
PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca El motor de arranque no gira
Interruptor de
paro de
emergencia del
motorLa pinza no está colocada Colocar la pinza
2-10
Fusible Fundido Cambiar el fusible y
comprobar el cableado4-42
Batería Descargada Cargarla 4-36
Terminales flojos Apretarlos según sea
necesario4-36
Motor de
arranqueAveriado Hacerlo reparar en un
concesionario Yamaha—
El motor de arranque gira
Llave de paso de
combustibleEn posición “OFF”Sitúe la maneta de la llave
de paso de combustible en
posición “ON”.2-8
Combustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Limpiarla o cambiarla 4-28
Tapa de bujía No conectada o floja Conectarlas correctamente 4-28
Cárter Lleno de agua Hacer girar el motor sin
las bujías hasta que se
limpie5-16
Filtro de
combustibleObstruido o lleno de agua Hacerlo reparar en un
concesionario Yamaha4-24
Estárter La perilla retorna sola Apretar la tuerca de ajuste
de la perilla del estárter4-34
UF1N84A0.book Page 5 Tuesday, May 17, 2005 2:01 PM
Page 203 of 222

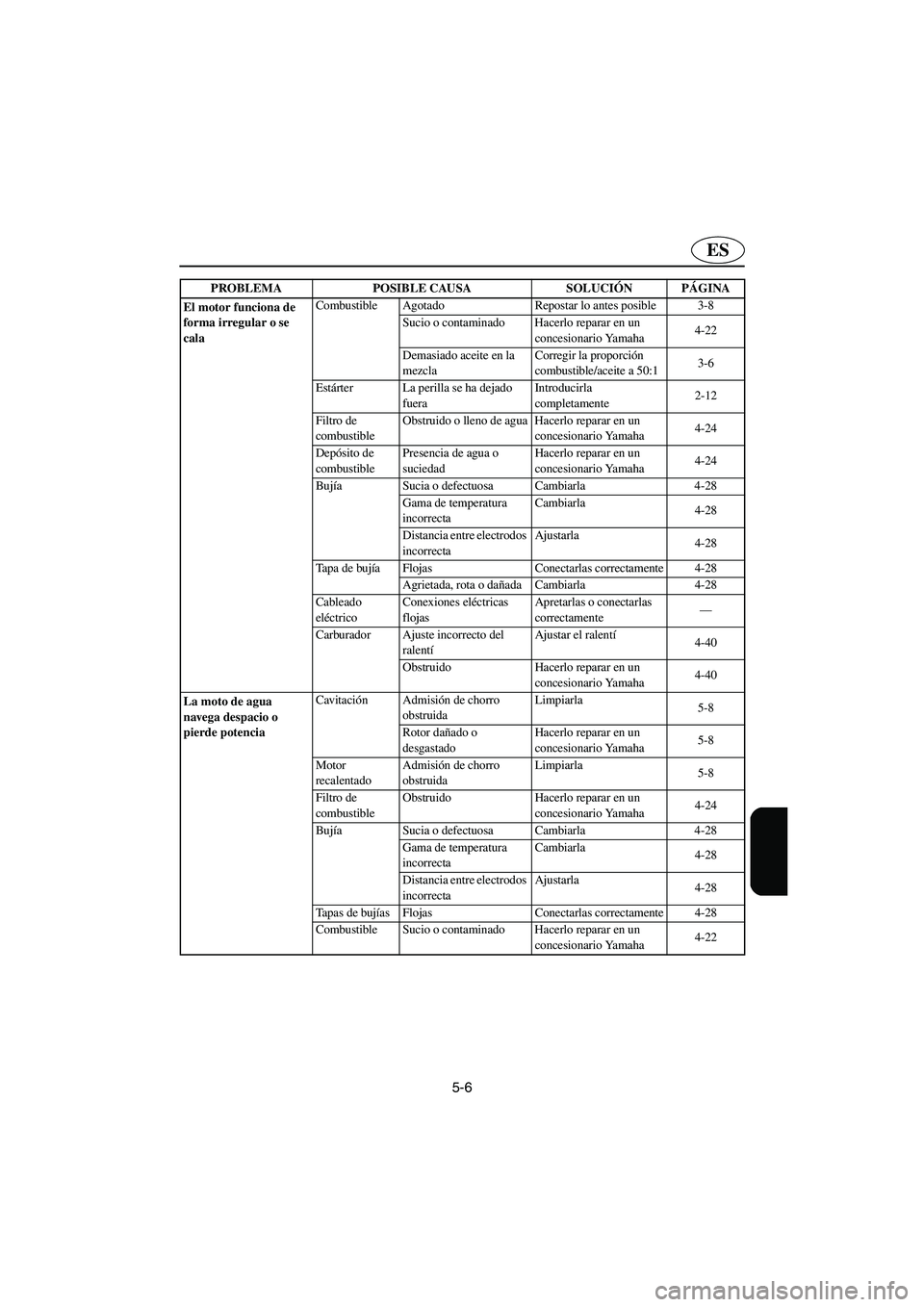

5-6
ES
El motor funciona de
forma irregular o se
calaCombustible Agotado Repostar lo antes posible 3-8
Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22
Demasiado aceite en la
mezclaCorregir la proporción
combustible/aceite a 50:13-6
Estárter La perilla se ha dejado
fueraIntroducirla
completamente2-12
Filtro de
combustibleObstruido o lleno de agua Hacerlo reparar en un
concesionario Yamaha4-24
Depósito de
combustiblePresencia de agua o
suciedadHacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Cambiarla 4-28
Gama de temperatura
incorrectaCambiarla
4-28
Distancia entre electrodos
incorrectaAjustarla
4-28
Tapa de bujía Flojas Conectarlas correctamente 4-28
Agrietada, rota o dañada Cambiarla 4-28
Cableado
eléctricoConexiones eléctricas
flojasApretarlas o conectarlas
correctamente—
Carburador Ajuste incorrecto del
ralentíAjustar el ralentí
4-40
Obstruido Hacerlo reparar en un
concesionario Yamaha4-40
La moto de agua
navega despacio o
pierde potenciaCavitaciónAdmisión de chorro
obstruidaLimpiarla
5-8
Rotor dañado o
desgastadoHacerlo reparar en un
concesionario Yamaha5-8
Motor
recalentadoAdmisión de chorro
obstruidaLimpiarla
5-8
Filtro de
combustibleObstruido Hacerlo reparar en un
concesionario Yamaha4-24
Bujía Sucia o defectuosa Cambiarla 4-28
Gama de temperatura
incorrectaCambiarla
4-28
Distancia entre electrodos
incorrectaAjustarla
4-28
Tapas de bujías Flojas Conectarlas correctamente 4-28
Combustible Sucio o contaminado Hacerlo reparar en un
concesionario Yamaha4-22 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF1N84A0.book Page 6 Tuesday, May 17, 2005 2:01 PM
Page 204 of 222
5-7
F
FJU01118
Procédures d’urgence
FJU11191

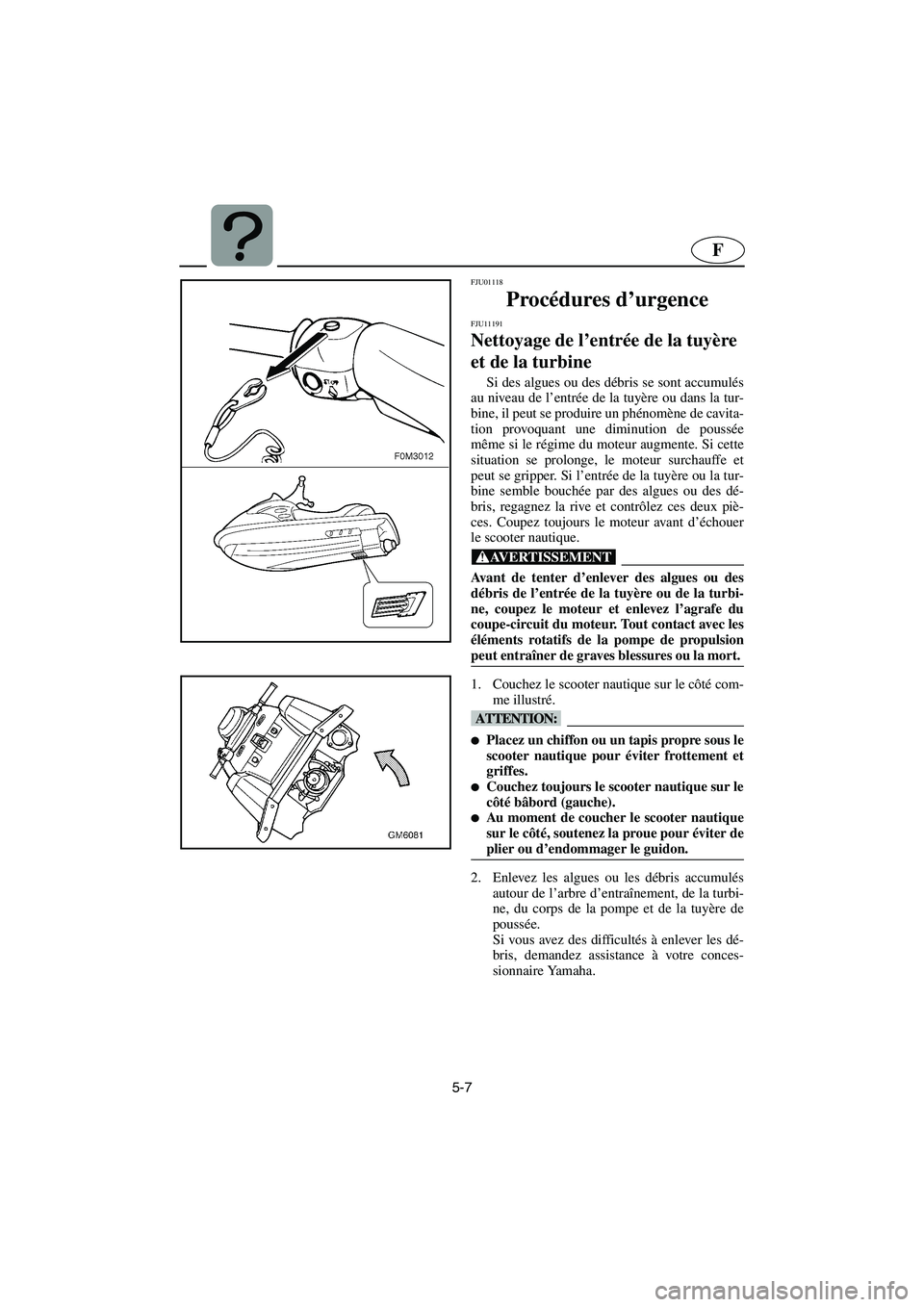

Nettoyage de l’entrée de la tuyère
et de la turbine
Si des algues ou des débris se sont accumulés
au niveau de l’entrée de la tuyère ou dans la tur-
bine, il peut se produire un phénomène de cavita-
tion provoquant une diminution de poussée
même si le régime du moteur augmente. Si cette
situation se prolonge, le moteur surchauffe et
peut se gripper. Si l’entrée de la tuyère ou la tur-
bine semble bouchée par des algues ou des dé-
bris, regagnez la rive et contrôlez ces deux piè-
ces. Coupez toujours le moteur avant d’échouer
le scooter nautique.
@ Avant de tenter d’enlever des algues ou des
débris de l’entrée de la tuyère ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe de propulsion
peut entraîner de graves blessures ou la mort.
@
1. Couchez le scooter nautique sur le côté com-
me illustré.
@ Placez un chiffon ou un tapis propre sous le
scooter nautique pour éviter frottement et
griffes.
Couchez toujours le scooter nautique sur le
côté bâbord (gauche).
Au moment de coucher le scooter nautique
sur le côté, soutenez la proue pour éviter de
plier ou d’endommager le guidon.
@
2. Enlevez les algues ou les débris accumulés
autour de l’arbre d’entraînement, de la turbi-
ne, du corps de la pompe et de la tuyère de
poussée.
Si vous avez des difficultés à enlever les dé-
bris, demandez assistance à votre conces-
sionnaire Yamaha.
UF1N84A0.book Page 7 Tuesday, May 17, 2005 2:01 PM
Page 205 of 222

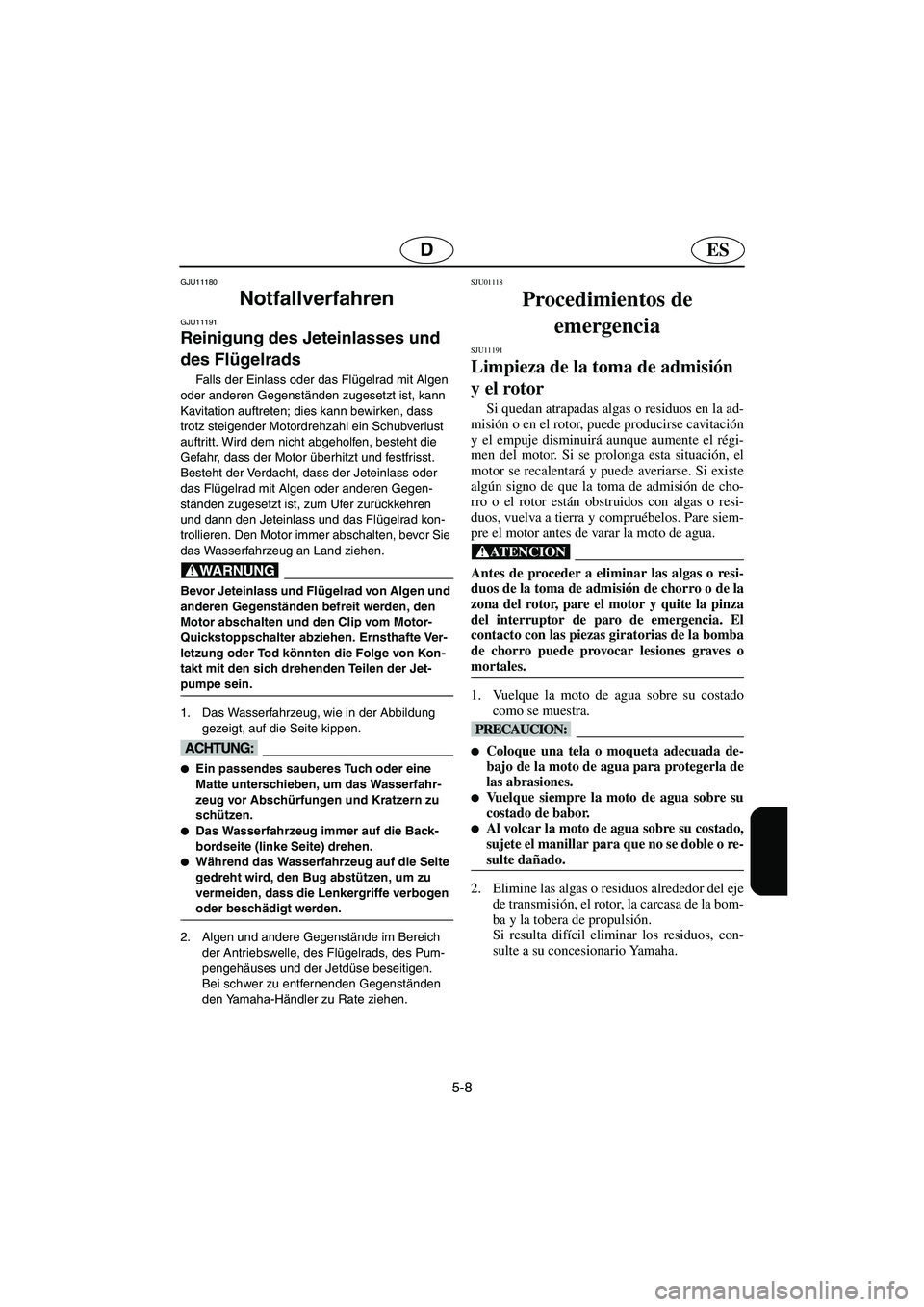

5-8
ESD
GJU11180
Notfallverfahren
GJU11191
Reinigung des Jeteinlasses und
des Flügelrads
Falls der Einlass oder das Flügelrad mit Algen
oder anderen Gegenständen zugesetzt ist, kann
Kavitation auftreten; dies kann bewirken, dass
trotz steigender Motordrehzahl ein Schubverlust
auftritt. Wird dem nicht abgeholfen, besteht die
Gefahr, dass der Motor überhitzt und festfrisst.
Besteht der Verdacht, dass der Jeteinlass oder
das Flügelrad mit Algen oder anderen Gegen-
ständen zugesetzt ist, zum Ufer zurückkehren
und dann den Jeteinlass und das Flügelrad kon-
trollieren. Den Motor immer abschalten, bevor Sie
das Wasserfahrzeug an Land ziehen.
@ Bevor Jeteinlass und Flügelrad von Algen und
anderen Gegenständen befreit werden, den
Motor abschalten und den Clip vom Motor-
Quickstoppschalter abziehen. Ernsthafte Ver-
letzung oder Tod könnten die Folge von Kon-
takt mit den sich drehenden Teilen der Jet-
pumpe sein.
@
1. Das Wasserfahrzeug, wie in der Abbildung
gezeigt, auf die Seite kippen.
@ Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasserfahr-
zeug vor Abschürfungen und Kratzern zu
schützen.
Das Wasserfahrzeug immer auf die Back-
bordseite (linke Seite) drehen.
Während das Wasserfahrzeug auf die Seite
gedreht wird, den Bug abstützen, um zu
vermeiden, dass die Lenkergriffe verbogen
oder beschädigt werden.
@
2. Algen und andere Gegenstände im Bereich
der Antriebswelle, des Flügelrads, des Pum-
pengehäuses und der Jetdüse beseitigen.
Bei schwer zu entfernenden Gegenständen
den Yamaha-Händler zu Rate ziehen.
SJU01118
Procedimientos de
emergencia
SJU11191
Limpieza de la toma de admisión
y el rotor
Si quedan atrapadas algas o residuos en la ad-
misión o en el rotor, puede producirse cavitación
y el empuje disminuirá aunque aumente el régi-
men del motor. Si se prolonga esta situación, el
motor se recalentará y puede averiarse. Si existe
algún signo de que la toma de admisión de cho-
rro o el rotor están obstruidos con algas o resi-
duos, vuelva a tierra y compruébelos. Pare siem-
pre el motor antes de varar la moto de agua.
@ Antes de proceder a eliminar las algas o resi-
duos de la toma de admisión de chorro o de la
zona del rotor, pare el motor y quite la pinza
del interruptor de paro de emergencia. El
contacto con las piezas giratorias de la bomba
de chorro puede provocar lesiones graves o
mortales.
@
1. Vuelque la moto de agua sobre su costado
como se muestra.
@ Coloque una tela o moqueta adecuada de-
bajo de la moto de agua para protegerla de
las abrasiones.
Vuelque siempre la moto de agua sobre su
costado de babor.
Al volcar la moto de agua sobre su costado,
sujete el manillar para que no se doble o re-
sulte dañado.
@
2. Elimine las algas o residuos alrededor del eje
de transmisión, el rotor, la carcasa de la bom-
ba y la tobera de propulsión.
Si resulta difícil eliminar los residuos, con-
sulte a su concesionario Yamaha.
UF1N84A0.book Page 8 Tuesday, May 17, 2005 2:01 PM
Page 206 of 222

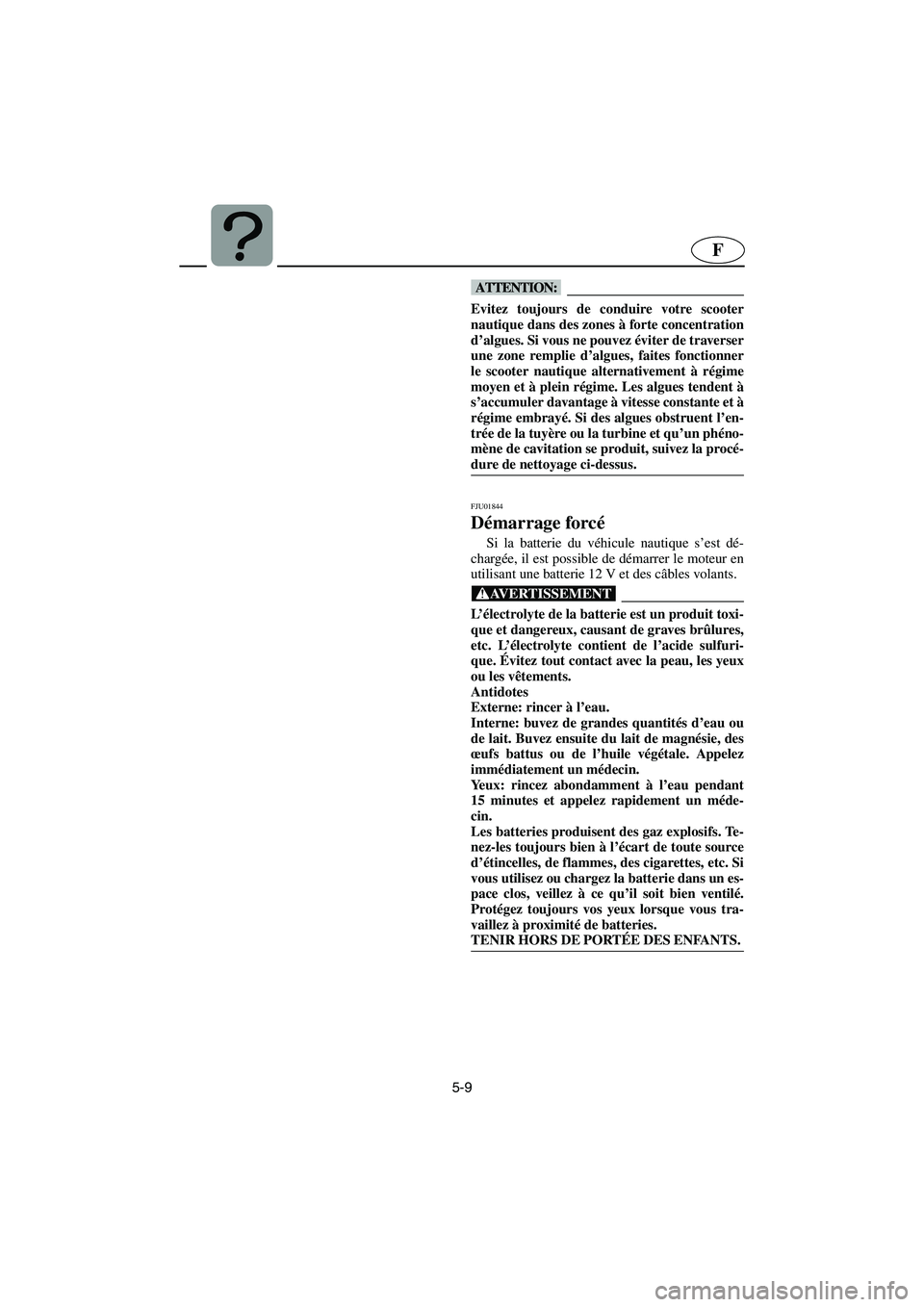

5-9
F
@ Evitez toujours de conduire votre scooter
nautique dans des zones à forte concentration
d’algues. Si vous ne pouvez éviter de traverser
une zone remplie d’algues, faites fonctionner
le scooter nautique alternativement à régime
moyen et à plein régime. Les algues tendent à
s’accumuler davantage à vitesse constante et à
régime embrayé. Si des algues obstruent l’en-
trée de la tuyère ou la turbine et qu’un phéno-
mène de cavitation se produit, suivez la procé-
dure de nettoyage ci-dessus.
@
FJU01844
Démarrage forcé
Si la batterie du véhicule nautique s’est dé-
chargée, il est possible de démarrer le moteur en
utilisant une batterie 12 V et des câbles volants.
@ L’électrolyte de la batterie est un produit toxi-
que et dangereux, causant de graves brûlures,
etc. L’électrolyte contient de l’acide sulfuri-
que. Évitez tout contact avec la peau, les yeux
ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau ou
de lait. Buvez ensuite du lait de magnésie, des
œufs battus ou de l’huile végétale. Appelez
immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs. Te-
nez-les toujours bien à l’écart de toute source
d’étincelles, de flammes, des cigarettes, etc. Si
vous utilisez ou chargez la batterie dans un es-
pace clos, veillez à ce qu’il soit bien ventilé.
Protégez toujours vos yeux lorsque vous tra-
vaillez à proximité de batteries.
TENIR HORS DE PORTÉE DES ENFANTS.
@
UF1N84A0.book Page 9 Tuesday, May 17, 2005 2:01 PM
Page 207 of 222

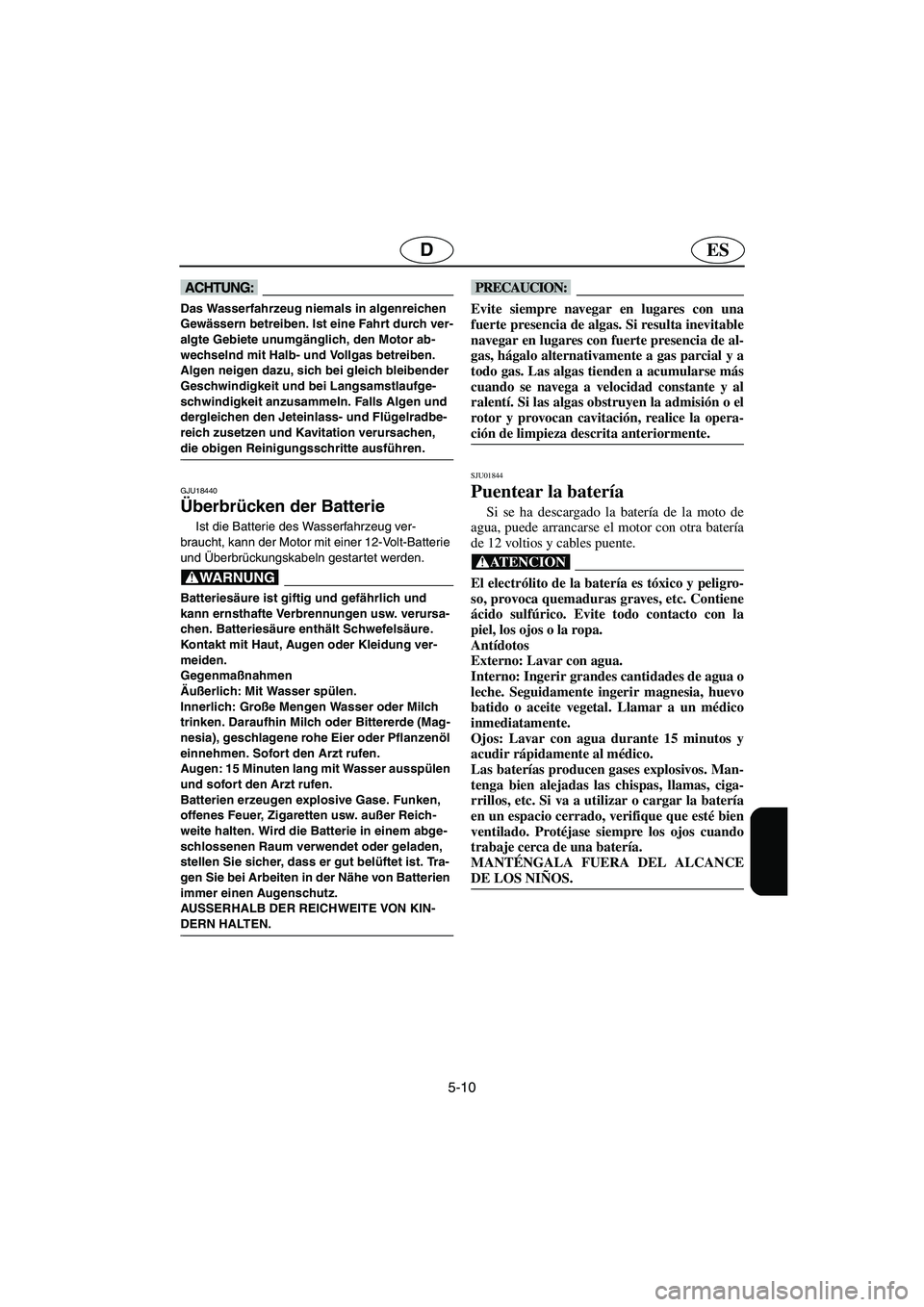

5-10
ESD
@ Das Wasserfahrzeug niemals in algenreichen
Gewässern betreiben. Ist eine Fahrt durch ver-
algte Gebiete unumgänglich, den Motor ab-
wechselnd mit Halb- und Vollgas betreiben.
Algen neigen dazu, sich bei gleich bleibender
Geschwindigkeit und bei Langsamstlaufge-
schwindigkeit anzusammeln. Falls Algen und
dergleichen den Jeteinlass- und Flügelradbe-
reich zusetzen und Kavitation verursachen,
die obigen Reinigungsschritte ausführen.
@
GJU18440
Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt-Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Milch oder Bittererde (Mag-
nesia), geschlagene rohe Eier oder Pflanzenöl
einnehmen. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase. Funken,
offenes Feuer, Zigaretten usw. außer Reich-
weite halten. Wird die Batterie in einem abge-
schlossenen Raum verwendet oder geladen,
stellen Sie sicher, dass er gut belüftet ist. Tra-
gen Sie bei Arbeiten in der Nähe von Batterien
immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
@ Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevitable
navegar en lugares con fuerte presencia de al-
gas, hágalo alternativamente a gas parcial y a
todo gas. Las algas tienden a acumularse más
cuando se navega a velocidad constante y al
ralentí. Si las algas obstruyen la admisión o el
rotor y provocan cavitación, realice la opera-
ción de limpieza descrita anteriormente.
@
SJU01844
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
UF1N84A0.book Page 10 Tuesday, May 17, 2005 2:01 PM
Page 208 of 222
5-11
F
FJU01882

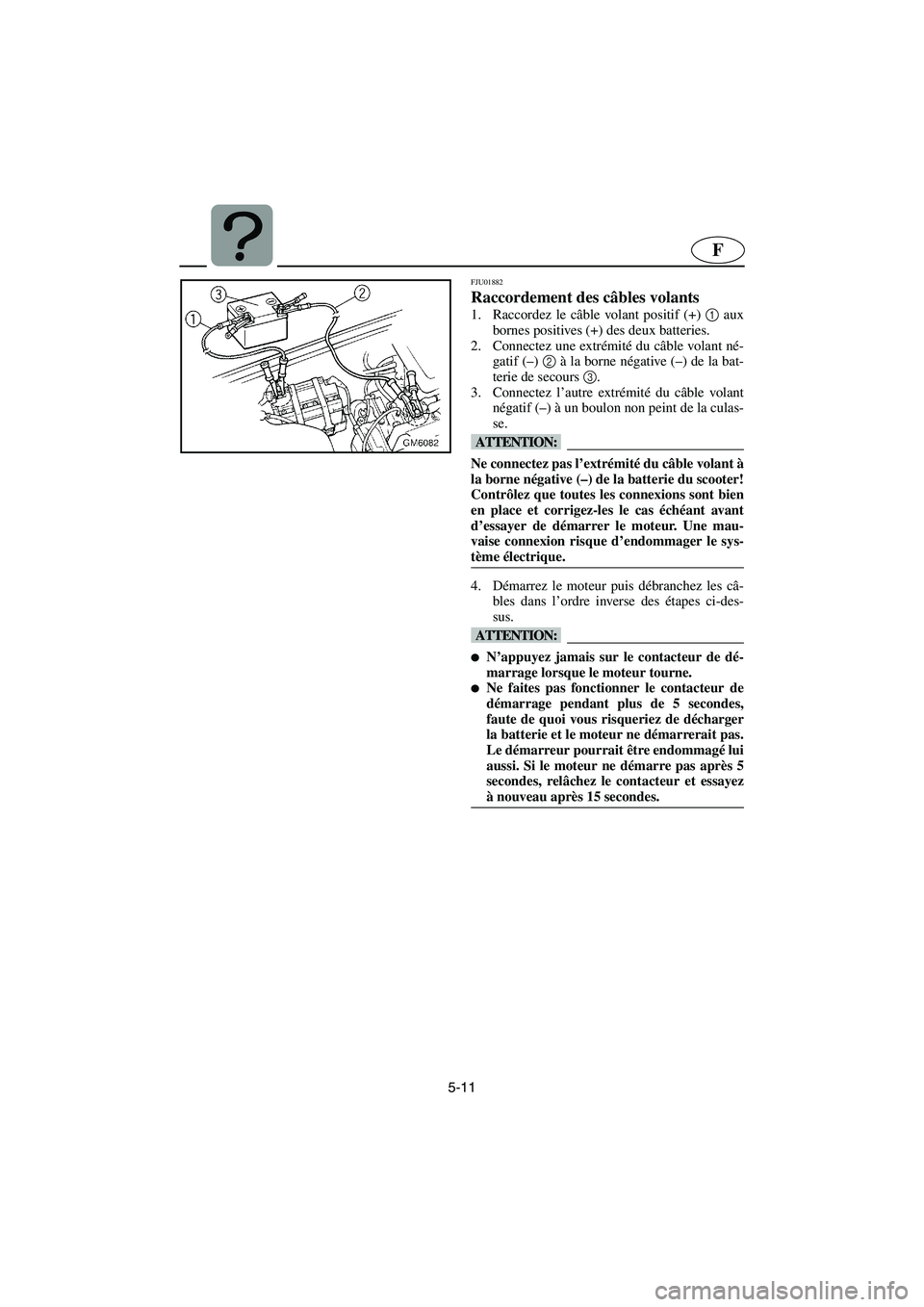

Raccordement des câbles volants
1. Raccordez le câble volant positif (+) 1
aux
bornes positives (+) des deux batteries.
2. Connectez une extrémité du câble volant né-
gatif (–) 2
à la borne négative (–) de la bat-
terie de secours 3
.
3. Connectez l’autre extrémité du câble volant
négatif (–) à un boulon non peint de la culas-
se.
@ Ne connectez pas l’extrémité du câble volant à
la borne négative (–) de la batterie du scooter!
Contrôlez que toutes les connexions sont bien
en place et corrigez-les le cas échéant avant
d’essayer de démarrer le moteur. Une mau-
vaise connexion risque d’endommager le sys-
tème électrique.
@
4. Démarrez le moteur puis débranchez les câ-
bles dans l’ordre inverse des étapes ci-des-
sus.
@ N’appuyez jamais sur le contacteur de dé-
marrage lorsque le moteur tourne.
Ne faites pas fonctionner le contacteur de
démarrage pendant plus de 5 secondes,
faute de quoi vous risqueriez de décharger
la batterie et le moteur ne démarrerait pas.
Le démarreur pourrait être endommagé lui
aussi. Si le moteur ne démarre pas après 5
secondes, relâchez le contacteur et essayez
à nouveau après 15 secondes.
@
UF1N84A0.book Page 11 Tuesday, May 17, 2005 2:01 PM
Page 209 of 222
5-12
ESD

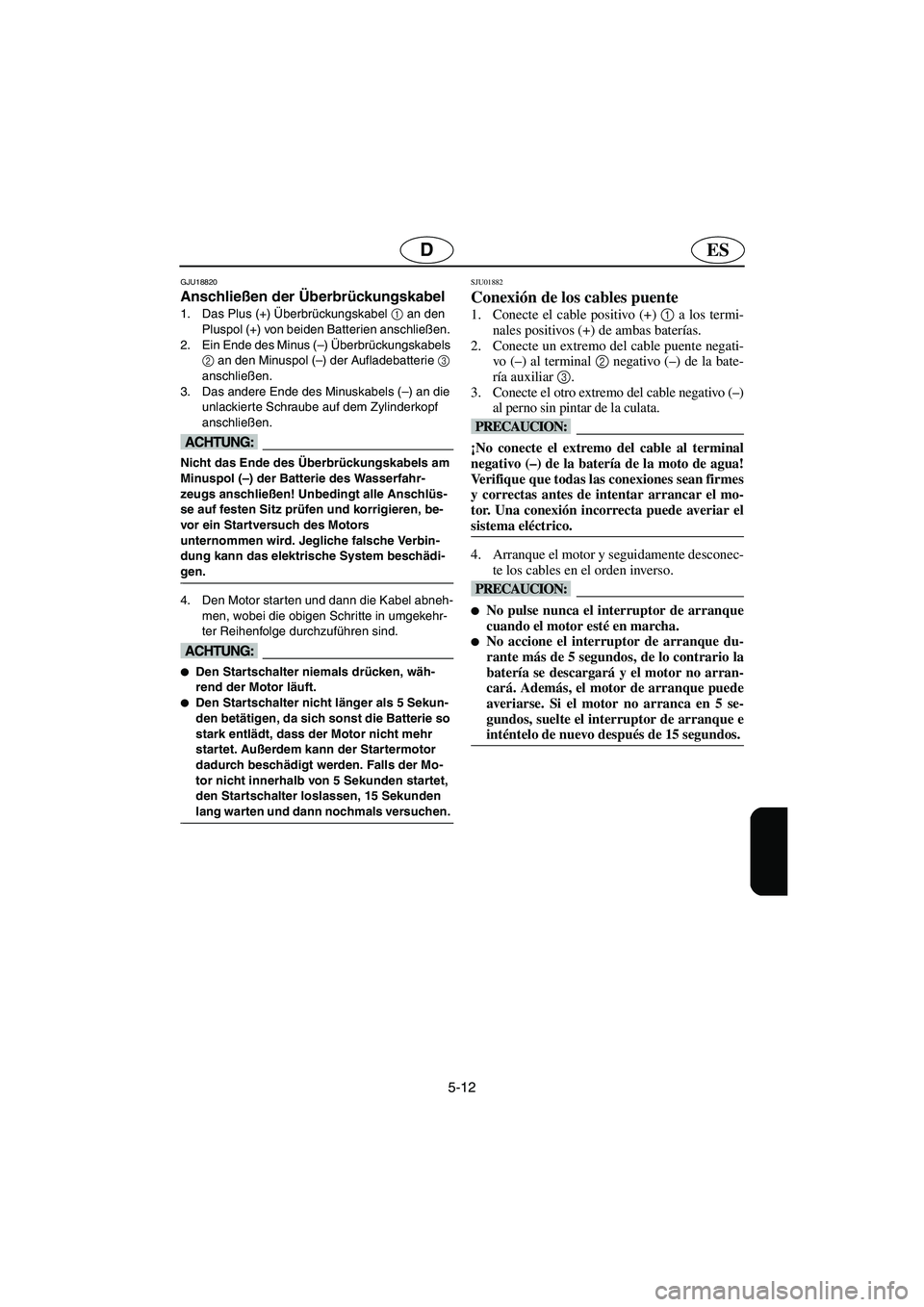

GJU18820
Anschließen der Überbrückungskabel
1. Das Plus (+) Überbrückungskabel 1
an den
Pluspol (+) von beiden Batterien anschließen.
2. Ein Ende des Minus (–) Überbrückungskabels
2
an den Minuspol (–) der Aufladebatterie 3
anschließen.
3. Das andere Ende des Minuskabels (–) an die
unlackierte Schraube auf dem Zylinderkopf
anschließen.
@ Nicht das Ende des Überbrückungskabels am
Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Unbedingt alle Anschlüs-
se auf festen Sitz prüfen und korrigieren, be-
vor ein Startversuch des Motors
unternommen wird. Jegliche falsche Verbin-
dung kann das elektrische System beschädi-
gen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@ Den Startschalter niemals drücken, wäh-
rend der Motor läuft.
Den Startschalter nicht länger als 5 Sekun-
den betätigen, da sich sonst die Batterie so
stark entlädt, dass der Motor nicht mehr
startet. Außerdem kann der Startermotor
dadurch beschädigt werden. Falls der Mo-
tor nicht innerhalb von 5 Sekunden startet,
den Startschalter loslassen, 15 Sekunden
lang warten und dann nochmals versuchen.
@
SJU01882
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable puente negati-
vo (–) al terminal 2
negativo (–) de la bate-
ría auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
al perno sin pintar de la culata.
@ ¡No conecte el extremo del cable al terminal
negativo (–) de la batería de la moto de agua!
Verifique que todas las conexiones sean firmes
y correctas antes de intentar arrancar el mo-
tor. Una conexión incorrecta puede averiar el
sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@ No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.
No accione el interruptor de arranque du-
rante más de 5 segundos, de lo contrario la
batería se descargará y el motor no arran-
cará. Además, el motor de arranque puede
averiarse. Si el motor no arranca en 5 se-
gundos, suelte el interruptor de arranque e
inténtelo de nuevo después de 15 segundos.
@
UF1N84A0.book Page 12 Tuesday, May 17, 2005 2:01 PM
Page 210 of 222
5-13
F
FJU01895

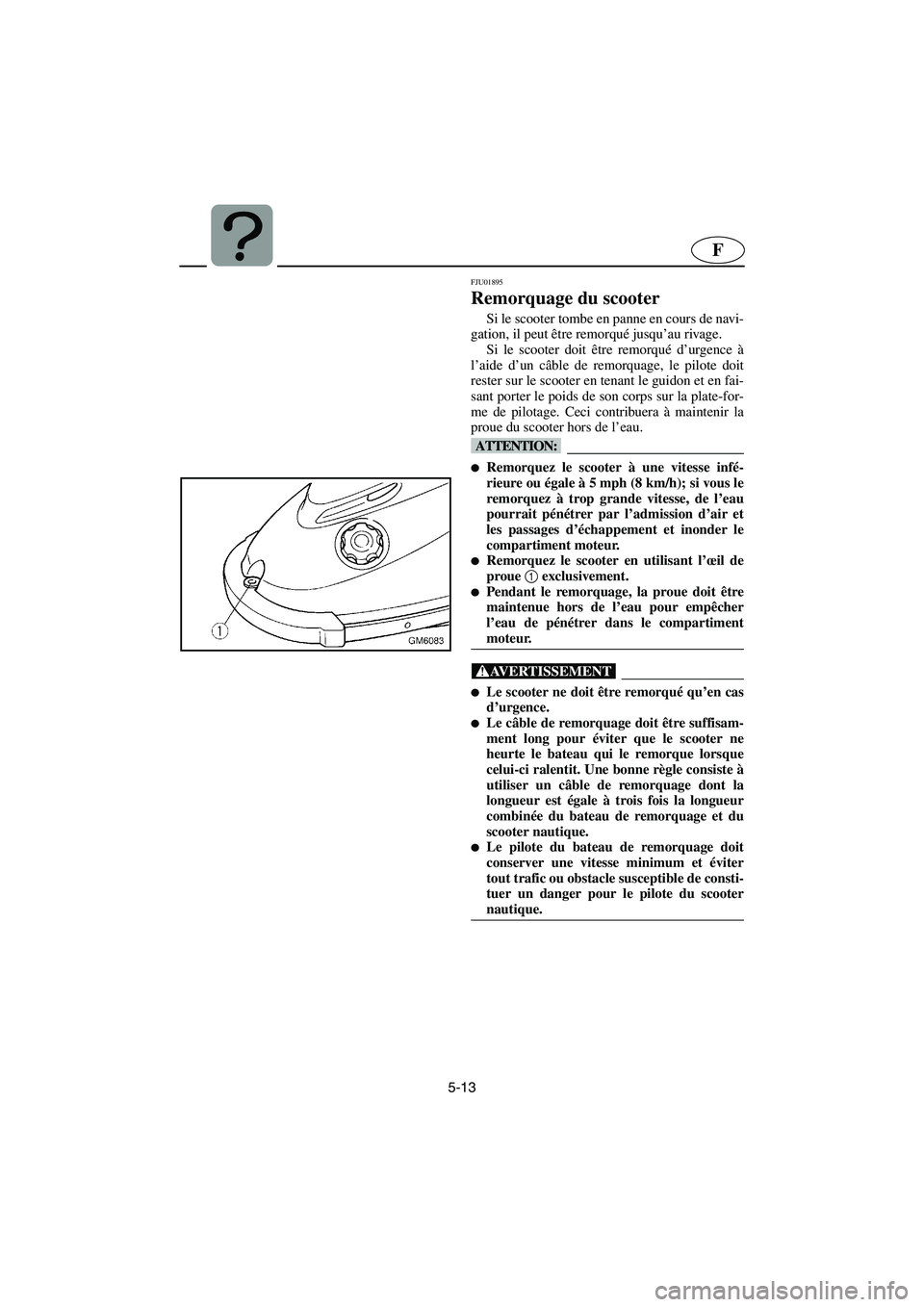

Remorquage du scooter
Si le scooter tombe en panne en cours de navi-
gation, il peut être remorqué jusqu’au rivage.
Si le scooter doit être remorqué d’urgence à
l’aide d’un câble de remorquage, le pilote doit
rester sur le scooter en tenant le guidon et en fai-
sant porter le poids de son corps sur la plate-for-
me de pilotage. Ceci contribuera à maintenir la
proue du scooter hors de l’eau.
@ Remorquez le scooter à une vitesse infé-
rieure ou égale à 5 mph (8 km/h); si vous le
remorquez à trop grande vitesse, de l’eau
pourrait pénétrer par l’admission d’air et
les passages d’échappement et inonder le
compartiment moteur.
Remorquez le scooter en utilisant l’œil de
proue 1
exclusivement.
Pendant le remorquage, la proue doit être
maintenue hors de l’eau pour empêcher
l’eau de pénétrer dans le compartiment
moteur.
@
@ Le scooter ne doit être remorqué qu’en cas
d’urgence.
Le câble de remorquage doit être suffisam-
ment long pour éviter que le scooter ne
heurte le bateau qui le remorque lorsque
celui-ci ralentit. Une bonne règle consiste à
utiliser un câble de remorquage dont la
longueur est égale à trois fois la longueur
combinée du bateau de remorquage et du
scooter nautique.
Le pilote du bateau de remorquage doit
conserver une vitesse minimum et éviter
tout trafic ou obstacle susceptible de consti-
tuer un danger pour le pilote du scooter
nautique.
@
UF1N84A0.book Page 13 Tuesday, May 17, 2005 2:01 PM
