YAMAHA SUV 1200 2002 Manual de utilização (in Portuguese)

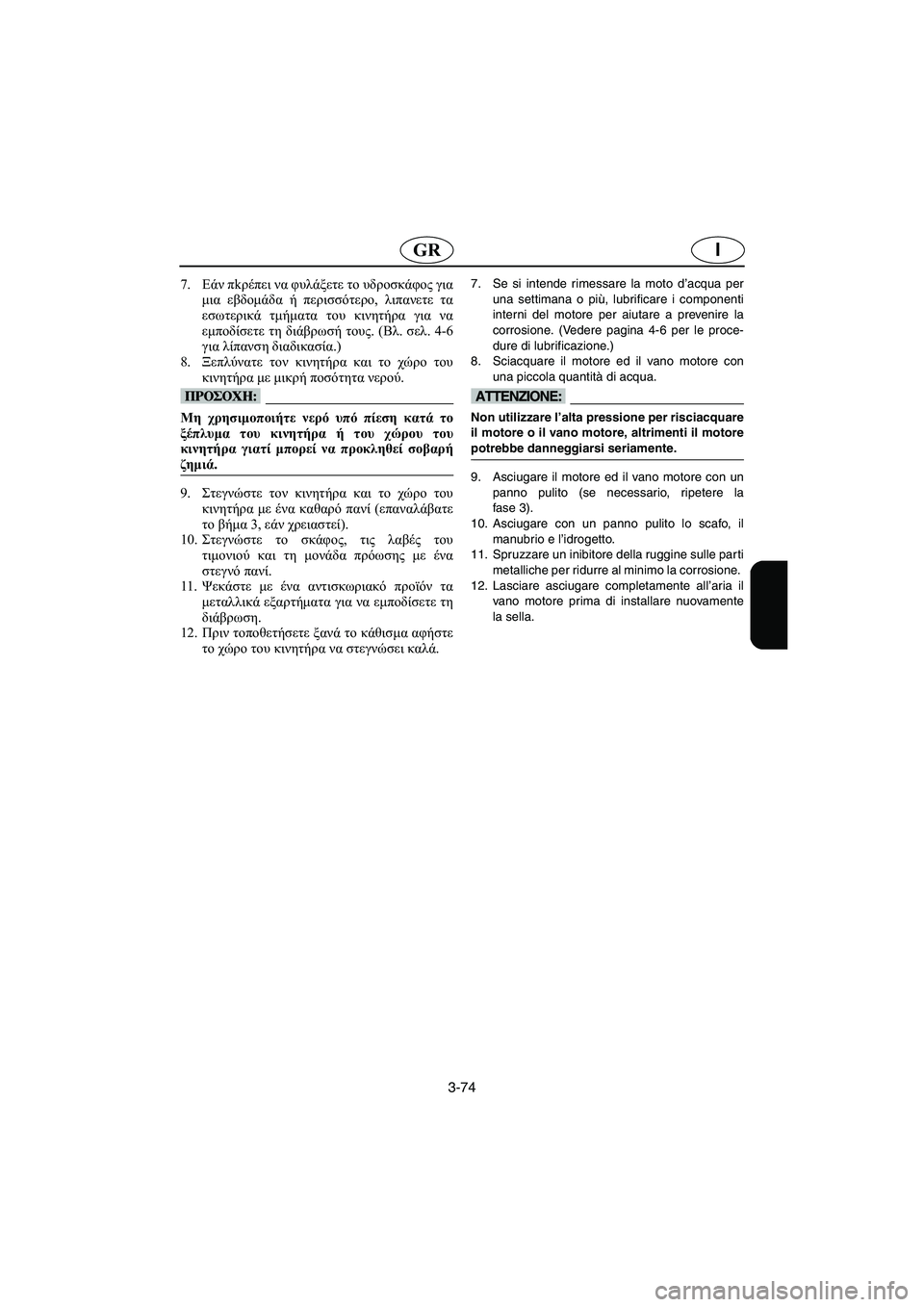

3-74
IGR
7.Εάν πkρέπει να φυλάξετε το υδροσκάφος για
μια εβδομάδα ή περισσότερο, λιπανετε τα
εσωτερικά τμήματα του κινητήρα για να
εμποδίσετε τη διάβρωσή τους. (Βλ. σελ. 4-6
για λίπανση διαδικασία.)
8.Ξεπλύνατε τον κινητήρα και το χώρο του
κινητήρα με μικρή ποσότητα νερού.
@ Μη χρησιμοποιήτε νερό υπό πίεση κατά το
ξέπλυμα του κινητήρα ή του χώρου του
κινητήρα γιατί μπορεί να προκληθεί σοβαρή
ζημιά.
@
9.Στεγνώστε τον κινητήρα και το χώρο του
κινητήρα με ένα καθαρό πανί (επαναλάβατε
το βήμα 3, εάν χρειαστεί).
10.Στεγνώστε το σκάφος, τις λαβές του
τιμονιού και τη μονάδα πρόωσης με ένα
στεγνό πανί.
11.Ψεκάστε με ένα αντισκωριακό προϊόν τα
μεταλλικά εξαρτήματα για να εμποδίσετε τη
διάβρωση.
12.Πριν τοποθετήσετε ξανά το κάθισμα αφήστε
το χώρο του κινητήρα να στεγνώσει καλά.
7. Se si intende rimessare la moto d’acqua per
una settimana o più, lubrificare i componenti
interni del motore per aiutare a prevenire la
corrosione. (Vedere pagina 4-6 per le proce-
dure di lubrificazione.)
8. Sciacquare il motore ed il vano motore con
una piccola quantità di acqua.
@ Non utilizzare l’alta pressione per risciacquare
il motore o il vano motore, altrimenti il motore
potrebbe danneggiarsi seriamente.
@
9. Asciugare il motore ed il vano motore con un
panno pulito (se necessario, ripetere la
fase 3).
10. Asciugare con un panno pulito lo scafo, il
manubrio e l’idrogetto.
11. Spruzzare un inibitore della ruggine sulle parti
metalliche per ridurre al minimo la corrosione.
12. Lasciare asciugare completamente all’aria il
vano motore prima di installare nuovamente
la sella.
UGU5B0.book Page 74 Monday, July 9, 2001 12:32 PM

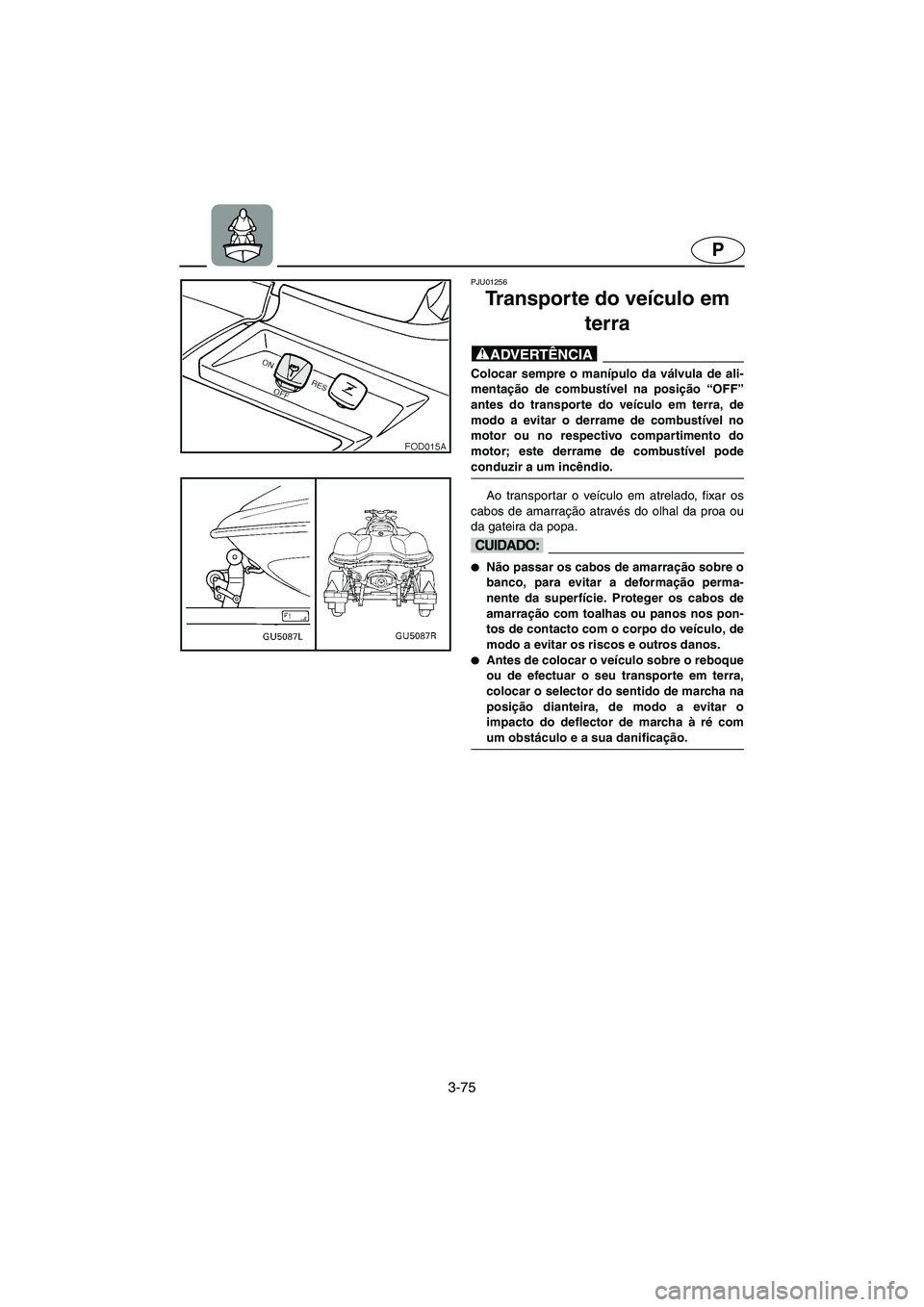

3-75
P
PJU01256
Transporte do veículo em
terra
@ Colocar sempre o manípulo da válvula de ali-
mentação de combustível na posição “OFF”
antes do transporte do veículo em terra, de
modo a evitar o derrame de combustível no
motor ou no respectivo compartimento do
motor; este derrame de combustível pode
conduzir a um incêndio.
@
Ao transportar o veículo em atrelado, fixar os
cabos de amarração através do olhal da proa ou
da gateira da popa.
@
Não passar os cabos de amarração sobre o
banco, para evitar a deformação perma-
nente da superfície. Proteger os cabos de
amarração com toalhas ou panos nos pon-
tos de contacto com o corpo do veículo, de
modo a evitar os riscos e outros danos.

Antes de colocar o veículo sobre o reboque
ou de efectuar o seu transporte em terra,
colocar o selector do sentido de marcha na
posição dianteira, de modo a evitar o
impacto do deflector de marcha à ré com
um obstáculo e a sua danificação.
@
UGU5B0.book Page 75 Monday, July 9, 2001 12:32 PM

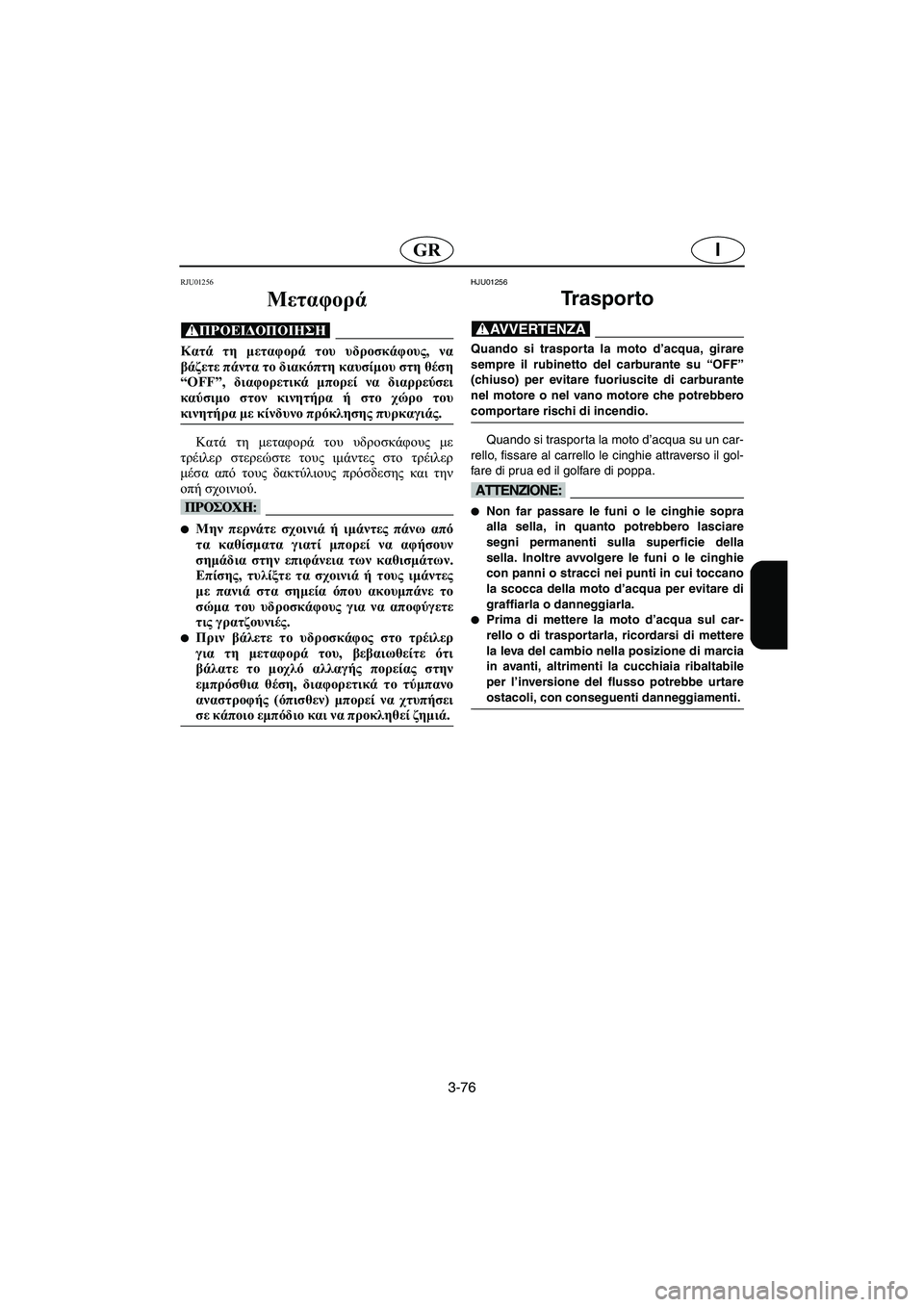

3-76
IGR
RJU01256
Μεταφορά
@ Κατά τη μεταφορά του υδροσκάφους, να
βάζετε πάντα το διακόπτη καυσίμου στη θέση
“OFF”, διαφορετικά μπορεί να διαρρεύσει
καύσιμο στον κινητήρα ή στο χώρο του
κινητήρα με κίνδυνο πρόκλησης πυρκαγιάς.
@
Κατά τη μεταφορά του υδροσκάφους με
τρέιλερ στερεώστε τους ιμάντες στο τρέιλερ
μέσα από τους δακτύλιους πρόσδεσης και την
οπή σχοινιού.
@
Μην περνάτε σχοινιά ή ιμάντες πάνω από
τα καθίσματα γιατί μπορεί να αφήσουν
σημάδια στην επιφάνεια των καθισμάτων.
Επίσης, τυλίξτε τα σχοινιά ή τους ιμάντες
με πανιά στα σημεία όπου ακουμπάνε το
σώμα του υδροσκάφους για να αποφύγετε
τις γρατζουνιές.

Πριν βάλετε το υδροσκάφος στο τρέιλερ
για τη μεταφορά του, βεβαιωθείτε ότι
βάλατε το μοχλό αλλαγής πορείας στην
εμπρόσθια θέση, διαφορετικά το τύμπανο
αναστροφής (όπισθεν) μπορεί να χτυπήσει
σε κάποιο εμπόδιο και να προκληθεί ζημιά.
@
HJU01256
Trasporto
@ Quando si trasporta la moto d’acqua, girare
sempre il rubinetto del carburante su “OFF”
(chiuso) per evitare fuoriuscite di carburante
nel motore o nel vano motore che potrebbero
comportare rischi di incendio.
@
Quando si traspor ta la moto d’acqua su un car-
rello, fissare al carrello le cinghie attraverso il gol-
fare di prua ed il golfare di poppa.
@
Non far passare le funi o le cinghie sopra
alla sella, in quanto potrebbero lasciare
segni permanenti sulla superficie della
sella. Inoltre avvolgere le funi o le cinghie
con panni o stracci nei punti in cui toccano
la scocca della moto d’acqua per evitare di
graffiarla o danneggiarla.

Prima di mettere la moto d’acqua sul car-
rello o di trasportarla, ricordarsi di mettere
la leva del cambio nella posizione di marcia
in avanti, altrimenti la cucchiaia ribaltabile
per l’inversione del flusso potrebbe urtare
ostacoli, con conseguenti danneggiamenti.
@
UGU5B0.book Page 76 Monday, July 9, 2001 12:32 PM

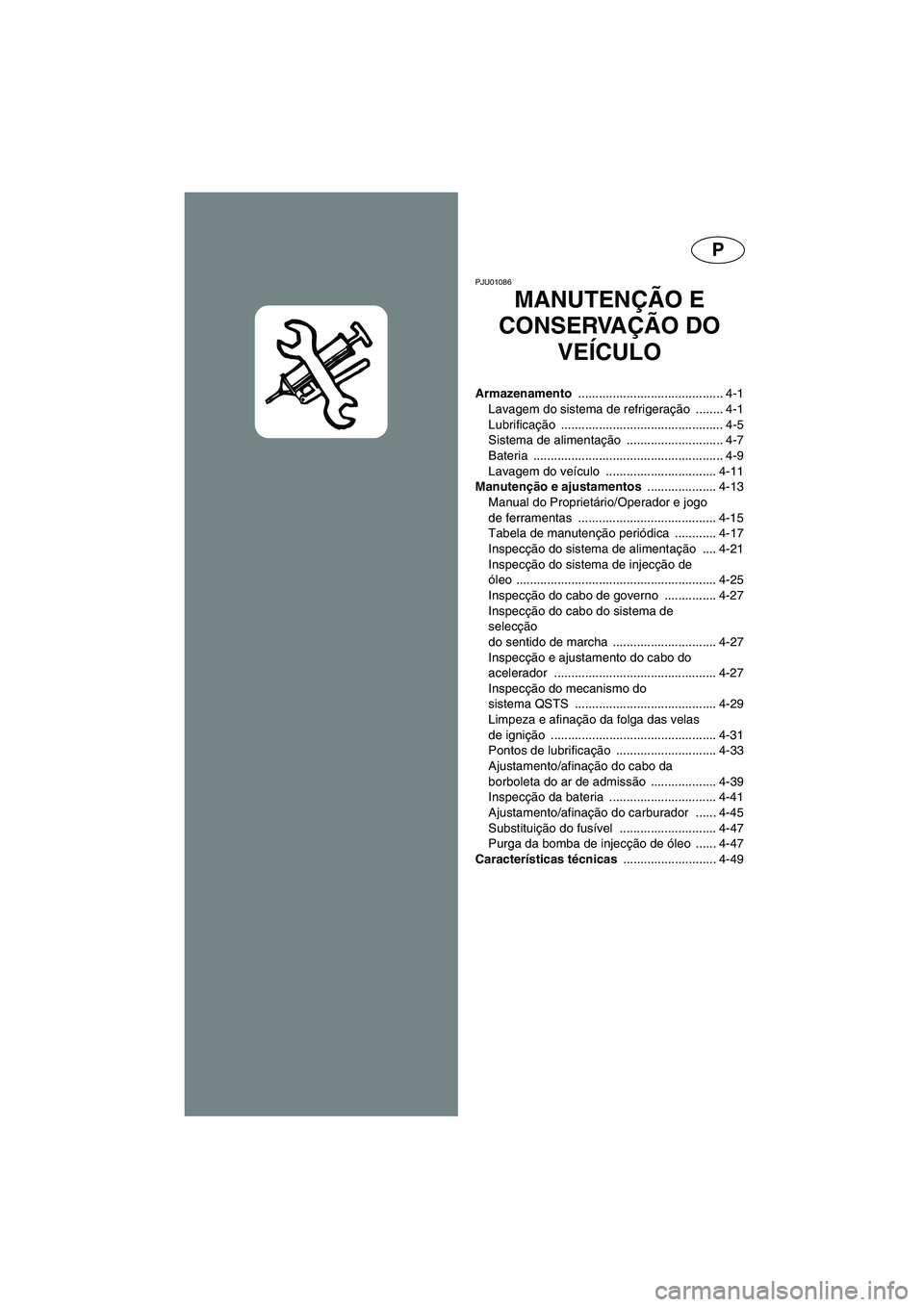

P
PJU01086
MANUTENÇÃO E
CONSERVAÇÃO DO
VEÍCULO
Armazenamento .......................................... 4-1
Lavagem do sistema de refrigeração ........ 4-1
Lubrificação ............................................... 4-5
Sistema de alimentação ............................ 4-7
Bateria ....................................................... 4-9
Lavagem do veículo ................................ 4-11
Manutenção e ajustamentos .................... 4-13
Manual do Proprietário/Operador e jogo
de ferramentas ........................................ 4-15
Tabela de manutenção periódica ............ 4-17
Inspecção do sistema de alimentação .... 4-21
Inspecção do sistema de injecção de
óleo .......................................................... 4-25
Inspecção do cabo de governo ............... 4-27
Inspecção do cabo do sistema de
selecção
do sentido de marcha .............................. 4-27
Inspecção e ajustamento do cabo do
acelerador ............................................... 4-27
Inspecção do mecanismo do
sistema QSTS ......................................... 4-29
Limpeza e afinação da folga das velas
de ignição ................................................ 4-31
Pontos de lubrificação ............................. 4-33
Ajustamento/afinação do cabo da
borboleta do ar de admissão ................... 4-39
Inspecção da bateria ............................... 4-41
Ajustamento/afinação do carburador ...... 4-45
Substituição do fusível ............................ 4-47
Purga da bomba de injecção de óleo ...... 4-47
Características técnicas ........................... 4-49
UGU5B0.book Page 1 Monday, July 9, 2001 12:32 PM

IGR
4
RJU01086
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
Αποθήκευση
................................................ 4-2
Έκπλυση του συστήματος ψύξης ............. 4-2
Λίπανση .................................................... 4-6
Σύστημα τροφοδοσίας καυσίμου .............. 4-8
Μπαταρία ................................................ 4-10
Καθαρισμός του υδροσκάφους ............... 4-12
Συντήρηση και ρυθμίσεις ........................ 4-14
Εγχειρίδιο ιδιοκτήτη/χειριστή και κιτ
εργαλείων ............................................... 4-16
Πίνακας περιοδικής συντήρησης ............ 4-18
Έλεγχος του συστήματος τροφοδοσίας
καυσίμου ................................................. 4-22
Έλεγχος του συστήματος έγχυσης
λαδιού ..................................................... 4-26
Έλεγχος της ντίζας πηδαλιουχίας ........... 4-28
Έλεγχος της ντίζας αλλαγής πορείας ..... 4-28
Έλεγχος και ρύθμιση της ντίζας
γκαζιού .................................................... 4-28
Έλεγχος του μηχανισμού QSTS ............. 4-30
Καθαρισμός και ρύθμιση
σπινθηριστών .......................................... 4-32
Σημεία λίπανσης ..................................... 4-34
Ρύθμιση της ντίζας του τσοκ .................. 4-40
Έλεγχος της μπαταρίας ........................... 4-42
Ρύθμιση του καρμπυρατέρ ..................... 4-46
Αντικατάσταση της ασφάλειας .............. 4-48
Εξαέρωση αντλίας έγχυσης λαδιού ........ 4-48
Τεχνικά χαρακτηριστικά ......................... 4-50
HJU01086
MANUTENZIONE ED
ASSISTENZA
Rimessaggio ................................................ 4-2
Lavaggio del circuito di raffreddamento .... 4-2
Lubrificazione ............................................ 4-6
Impianto di alimentazione .......................... 4-8
Batteria .................................................... 4-10
Pulizia della moto d’acqua ....................... 4-12
Manutenzione e regolazioni ..................... 4-14
Manuale del proprietario/conducente
e kit di utensili in dotazione ..................... 4-16
Tabella di manutenzione periodica .......... 4-19
Ispezione dell’impianto di
alimentazione .......................................... 4-22
Ispezione dell’impianto di iniezione del
carburante ............................................... 4-26
Ispezione del cavo dello sterzo ............... 4-28
Ispezione del cavo del cambio ................ 4-28
Ispezione e regolazione del cavo
dell’acceleratore ...................................... 4-28
Ispezione del meccanismo del sistema di
cambio rapido dell’assetto QSTS
(Quick Shift Trim System) ........................ 4-30
Pulizia e regolazione delle candele ......... 4-32
Punti di ingrassaggio ............................... 4-34
Regolazione del cavo di comando
starter ...................................................... 4-40
Ispezione della batteria ........................... 4-42
Messa a punto del carburatore ................ 4-46
Sostituzione del fusibile ........................... 4-48
Spurgo della pompa di iniezione
dell’olio .................................................... 4-48
Dati tecnici ................................................. 4-51
UGU5B0.book Page 2 Monday, July 9, 2001 12:32 PM

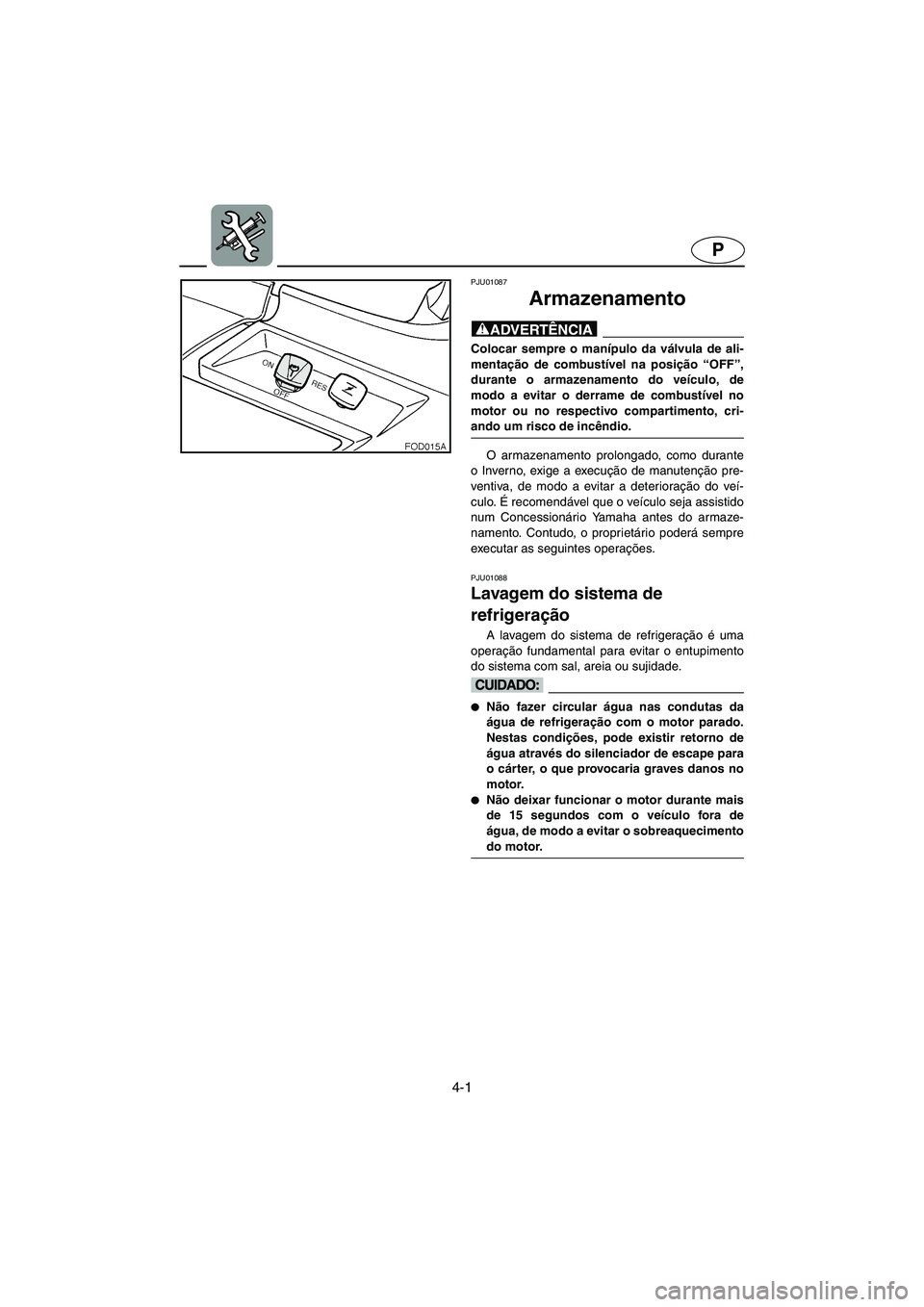

4-1
P
PJU01087
Armazenamento
@ Colocar sempre o manípulo da válvula de ali-
mentação de combustível na posição “OFF”,
durante o armazenamento do veículo, de
modo a evitar o derrame de combustível no
motor ou no respectivo compartimento, cri-
ando um risco de incêndio.
@
O armazenamento prolongado, como durante
o Inverno, exige a execução de manutenção pre-
ventiva, de modo a evitar a deterioração do veí-
culo. É recomendável que o veículo seja assistido
num Concessionário Yamaha antes do armaze-
namento. Contudo, o proprietário poderá sempre
executar as seguintes operações.
PJU01088
Lavagem do sistema de
refrigeração
A lavagem do sistema de refrigeração é uma
operação fundamental para evitar o entupimento
do sistema com sal, areia ou sujidade.
@
Não fazer circular água nas condutas da
água de refrigeração com o motor parado.
Nestas condições, pode existir retorno de
água através do silenciador de escape para
o cárter, o que provocaria graves danos no
motor.

Não deixar funcionar o motor durante mais
de 15 segundos com o veículo fora de
água, de modo a evitar o sobreaquecimento
do motor.
@
UGU5B0.book Page 1 Monday, July 9, 2001 12:32 PM

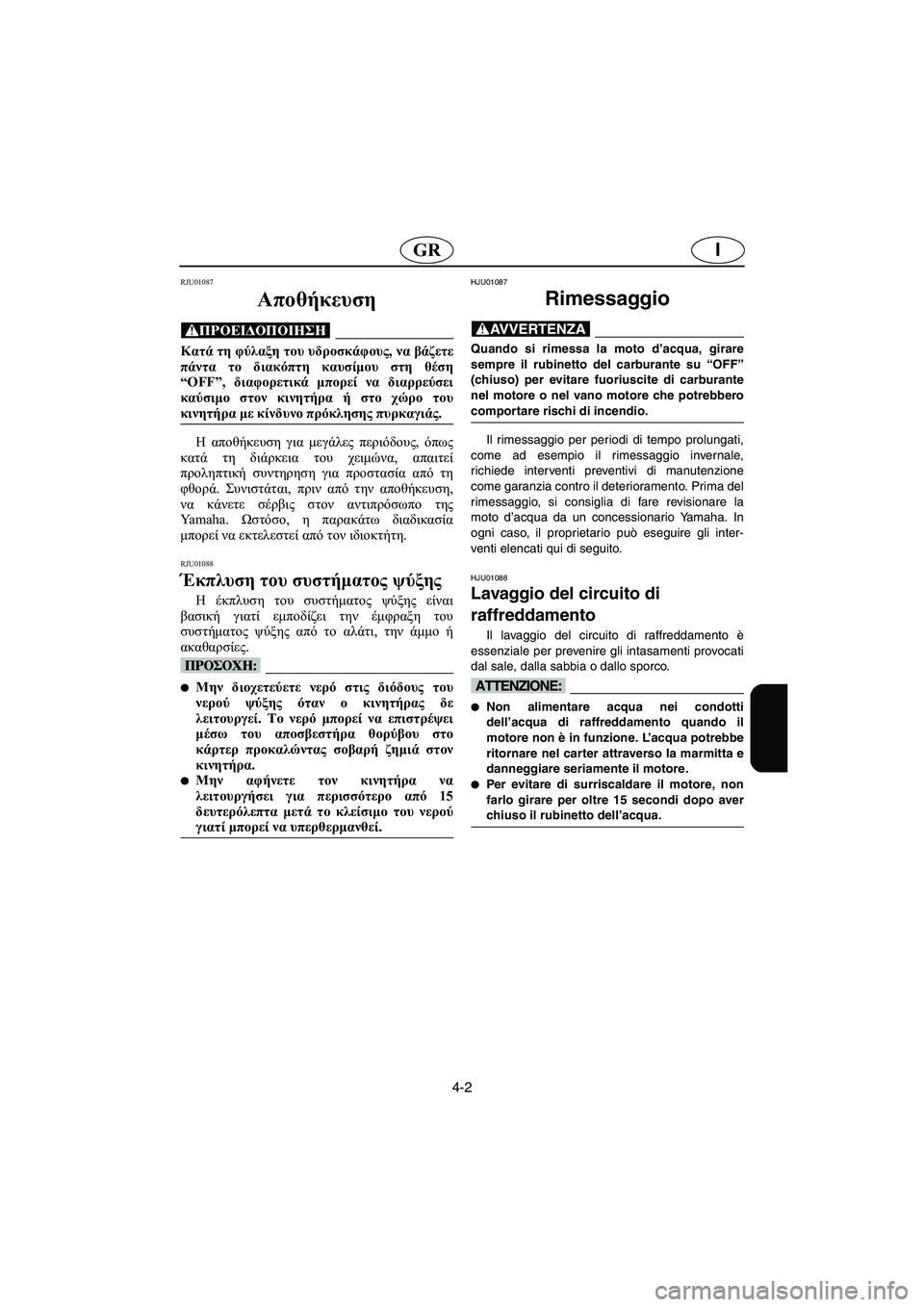

4-2
IGR
RJU01087
Αποθήκευση
@ Κατά τη φύλαξη του υδροσκάφους, να βάζετε
πάντα το διακόπτη καυσίμου στη θέση
“OFF”, διαφορετικά μπορεί να διαρρεύσει
καύσιμο στον κινητήρα ή στο χώρο του
κινητήρα με κίνδυνο πρόκλησης πυρκαγιάς.
@
Η αποθήκευση για μεγάλες περιόδους, όπως
κατά τη διάρκεια του χειμώνα, απαιτεί
προληπτική συντηρηση για προστασία από τη
φθορά. Συνιστάται, πριν από την αποθήκευση,
να κάνετε σέρβις στον αντιπρόσωπο της
Ya m a h a . Ωστόσο, η παρακάτω διαδικασία
μπορεί να εκτελεστεί από τον ιδιοκτήτη.
RJU01088
Έκπλυση του συστήματος ψύξης
Η έκπλυση του συστήματος ψύξης είναι
βασική γιατί εμποδίζει την έμφραξη του
συστήματος ψύξης από το αλάτι, την άμμο ή
ακαθαρσίες.
@
Μην διοχετεύετε νερό στις διόδους του
νερού ψύξης όταν ο κινητήρας δε
λειτουργεί. Το νερό μπορεί να επιστρέψει
μέσω του αποσβεστήρα θορύβου στο
κάρτερ προκαλώντας σοβαρή ζημιά στον
κινητήρα.

Μην αφήνετε τον κινητήρα να
λειτουργήσει για περισσότερο από 15
δευτερόλεπτα μετά το κλείσιμο του νερού
γιατί μπορεί να υπερθερμανθεί.
@
HJU01087
Rimessaggio
@ Quando si rimessa la moto d’acqua, girare
sempre il rubinetto del carburante su “OFF”
(chiuso) per evitare fuoriuscite di carburante
nel motore o nel vano motore che potrebbero
comportare rischi di incendio.
@
Il rimessaggio per periodi di tempo prolungati,
come ad esempio il rimessaggio invernale,
richiede interventi preventivi di manutenzione
come garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha. In
ogni caso, il proprietario può eseguire gli inter-
venti elencati qui di seguito.
HJU01088
Lavaggio del circuito di
raffreddamento
Il lavaggio del circuito di raffreddamento è
essenziale per prevenire gli intasamenti provocati
dal sale, dalla sabbia o dallo sporco.
@
Non alimentare acqua nei condotti
dell’acqua di raffreddamento quando il
motore non è in funzione. L’acqua potrebbe
ritornare nel carter attraverso la marmitta e
danneggiare seriamente il motore.

Per evitare di surriscaldare il motore, non
farlo girare per oltre 15 secondi dopo aver
chiuso il rubinetto dell’acqua.
@
UGU5B0.book Page 2 Monday, July 9, 2001 12:32 PM

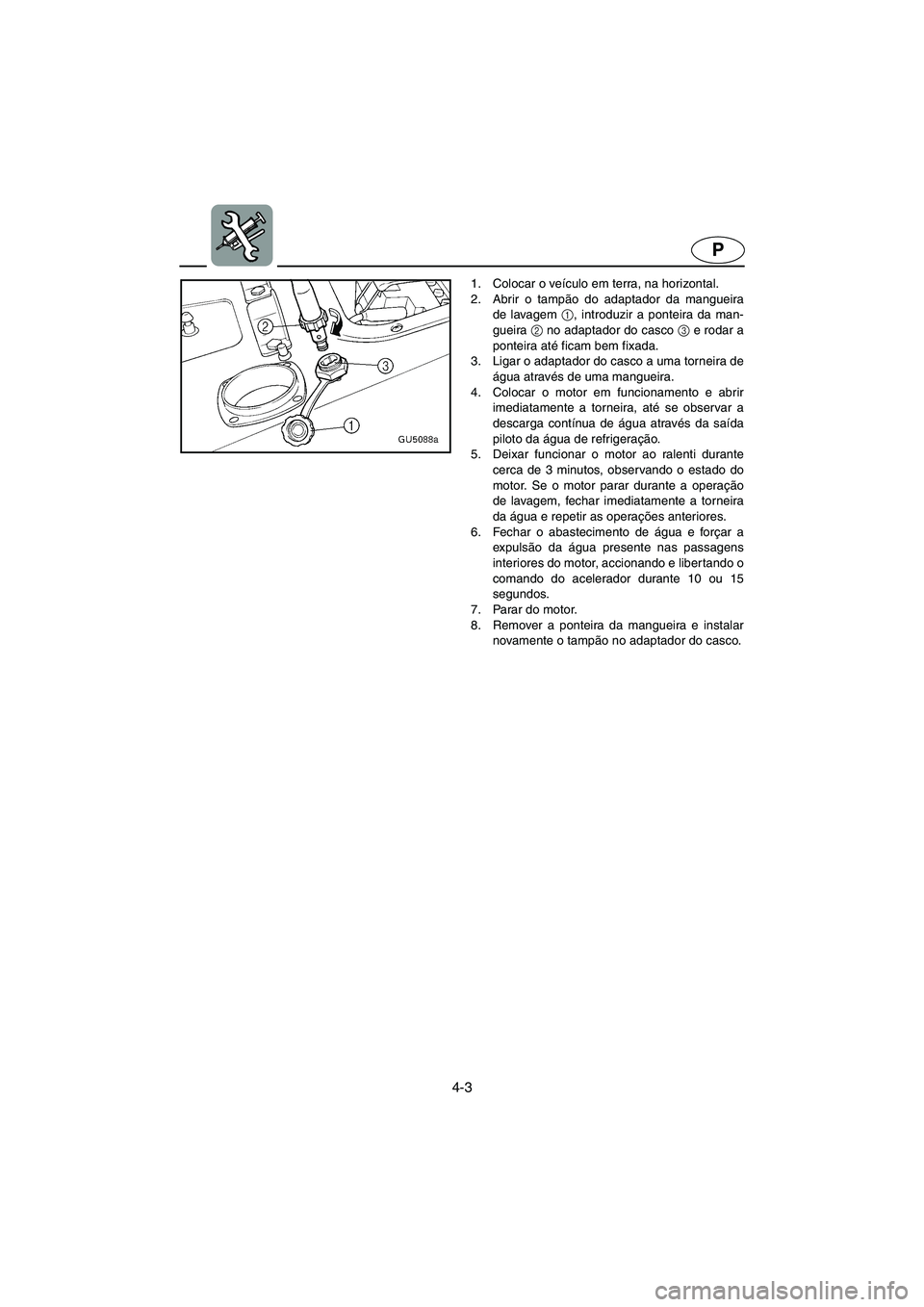

4-3
P
1. Colocar o veículo em terra, na horizontal.
2. Abrir o tampão do adaptador da mangueira
de lavagem 1
, introduzir a ponteira da man-
gueira 2
no adaptador do casco 3
e rodar a
ponteira até ficam bem fixada.
3. Ligar o adaptador do casco a uma torneira de
água através de uma mangueira.
4. Colocar o motor em funcionamento e abrir
imediatamente a torneira, até se observar a
descarga contínua de água através da saída
piloto da água de refrigeração.
5. Deixar funcionar o motor ao ralenti durante
cerca de 3 minutos, observando o estado do
motor. Se o motor parar durante a operação
de lavagem, fechar imediatamente a torneira
da água e repetir as operações anteriores.
6. Fechar o abastecimento de água e forçar a
expulsão da água presente nas passagens
interiores do motor, accionando e liber tando o
comando do acelerador durante 10 ou 15
segundos.
7. Parar do motor.
8. Remover a ponteira da mangueira e instalar
novamente o tampão no adaptador do casco.
UGU5B0.book Page 3 Monday, July 9, 2001 12:32 PM

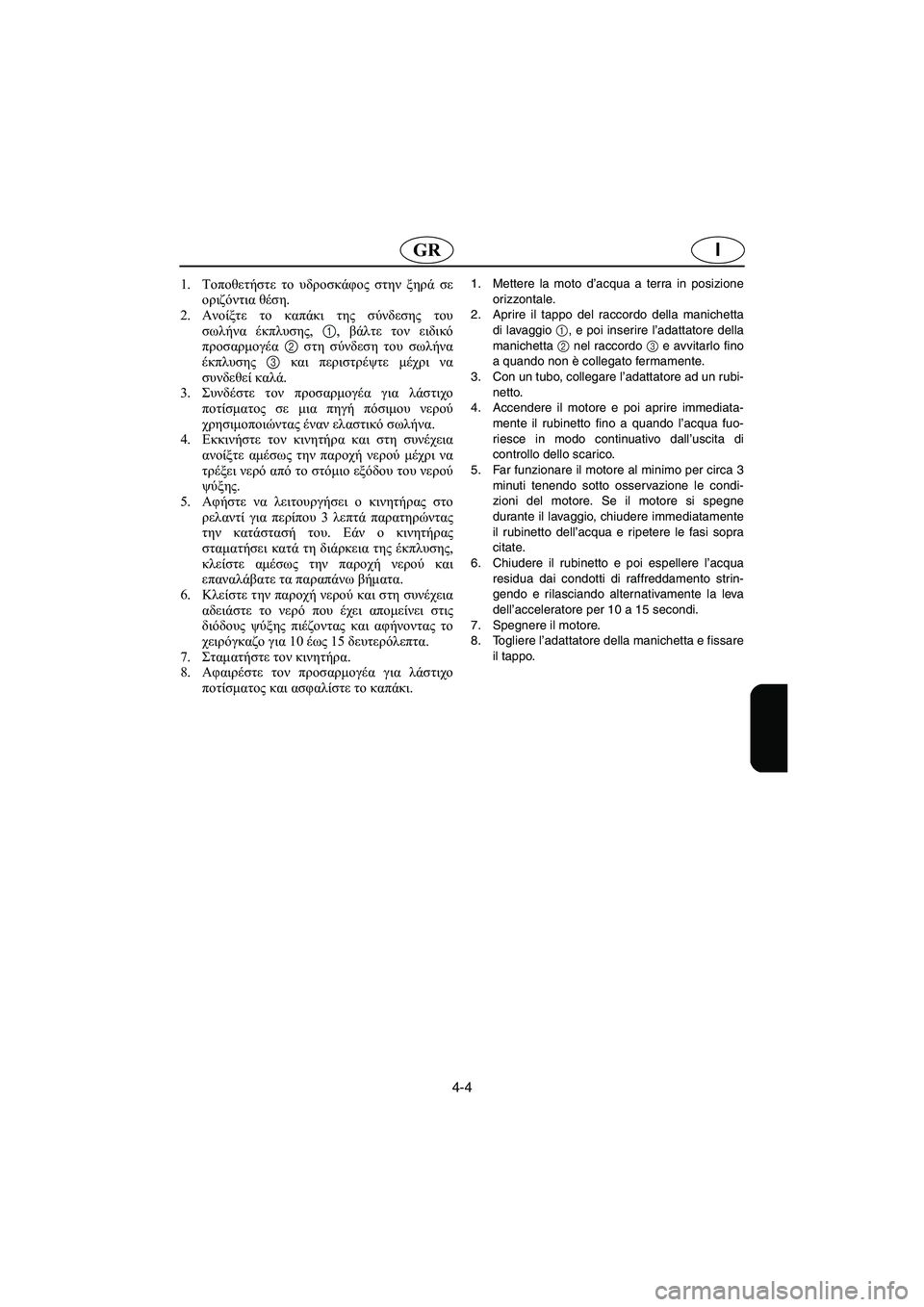

4-4
IGR
1.Τοποθετήστε το υδροσκάφος στην ξηρά σε
οριζόντια θέση.
2.Ανοίξτε το καπάκι της σύνδεσης του
σωλήνα έκπλυσης, 1, βάλτε τον ειδικό
προσαρμογέα 2 στη σύνδεση του σωλήνα
έκπλυσης 3 και περιστρέψτε μέχρι να
συνδεθεί καλά.
3.Συνδέστε τον προσαρμογέα για λάστιχο
ποτίσματος σε μια πηγή πόσιμου νερού
χρησιμοποιώντας έναν ελαστικό σωλήνα.
4.Εκκινήστε τον κινητήρα και στη συνέχεια
ανοίξτε αμέσως την παροχή νερού μέχρι να
τρέξει νερό από το στόμιο εξόδου του νερού
ψύξης.
5.Αφήστε να λειτουργήσει ο κινητήρας στο
ρελαντί για περίπου 3 λεπτά παρατηρώντας
την κατάστασή του. Εάν ο κινητήρας
σταματήσει κατά τη διάρκεια της έκπλυσης,
κλείστε αμέσως την παροχή νερού και
επαναλάβατε τα παραπάνω βήματα.
6.Κλείστε την παροχή νερού και στη συνέχεια
αδειάστε το νερό που έχει απομείνει στις
διόδους ψύξης πιέζοντας και αφήνοντας το
χειρόγκαζο για 10 έως 15 δευτερόλεπτα.
7.Σταματήστε τον κινητήρα.
8.Αφαιρέστε τον προσαρμογέα για λάστιχο
ποτίσματος και ασφαλίστε το καπάκι.1. Mettere la moto d’acqua a terra in posizione
orizzontale.
2. Aprire il tappo del raccordo della manichetta
di lavaggio 1, e poi inserire l’adattatore della
manichetta 2 nel raccordo 3 e avvitarlo fino
a quando non è collegato fermamente.
3. Con un tubo, collegare l’adattatore ad un rubi-
netto.
4. Accendere il motore e poi aprire immediata-
mente il rubinetto fino a quando l’acqua fuo-
riesce in modo continuativo dall’uscita di
controllo dello scarico.
5. Far funzionare il motore al minimo per circa 3
minuti tenendo sotto osservazione le condi-
zioni del motore. Se il motore si spegne
durante il lavaggio, chiudere immediatamente
il rubinetto dell’acqua e ripetere le fasi sopra
citate.
6. Chiudere il rubinetto e poi espellere l’acqua
residua dai condotti di raffreddamento strin-
gendo e rilasciando alternativamente la leva
dell’acceleratore per 10 a 15 secondi.
7. Spegnere il motore.
8. Togliere l’adattatore della manichetta e fissare
il tappo.
UGU5B0.book Page 4 Monday, July 9, 2001 12:32 PM

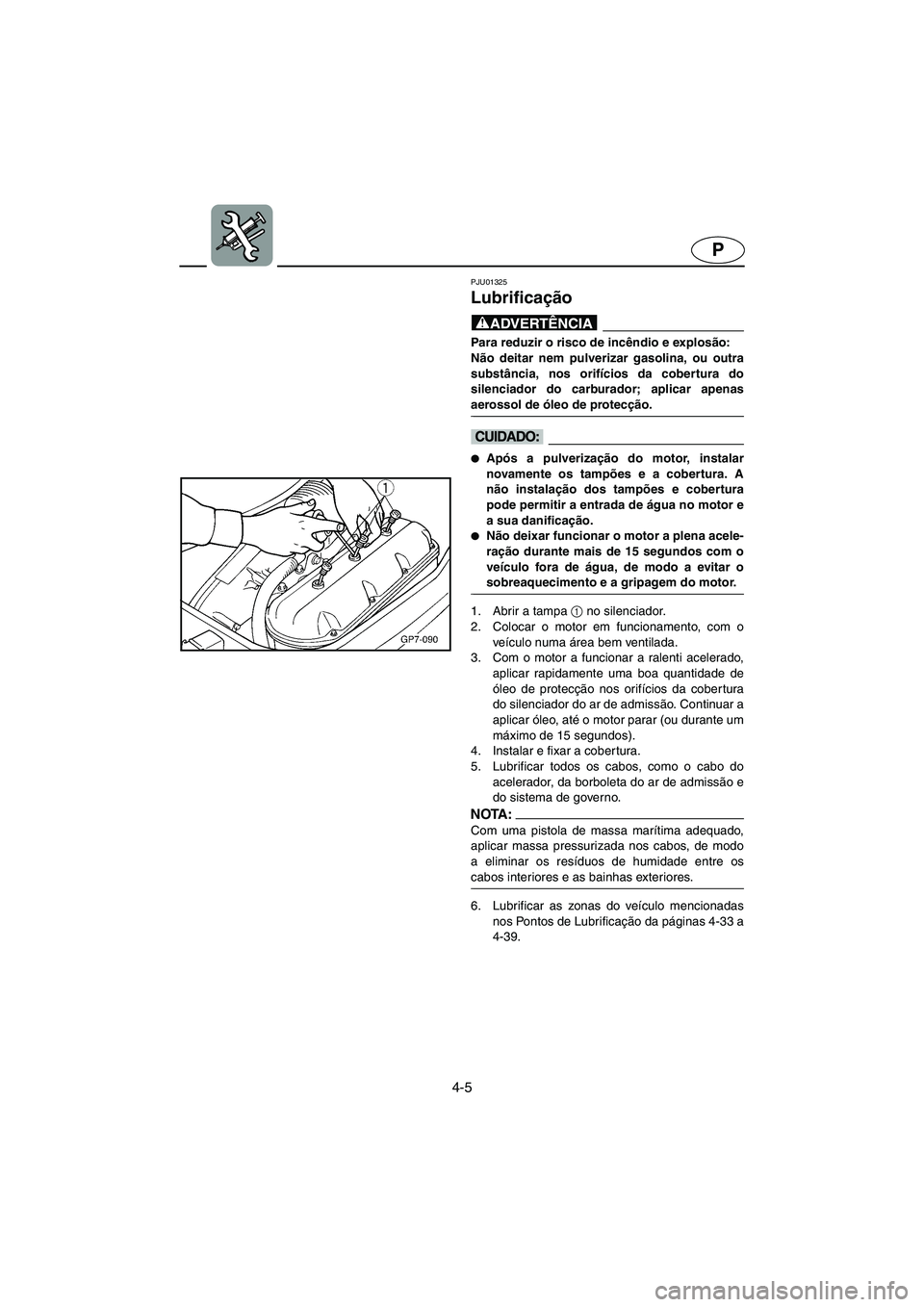

4-5
P
PJU01325
Lubrificação
@ Para reduzir o risco de incêndio e explosão:
Não deitar nem pulverizar gasolina, ou outra
substância, nos orifícios da cobertura do
silenciador do carburador; aplicar apenas
aerossol de óleo de protecção.
@
@
Após a pulverização do motor, instalar
novamente os tampões e a cobertura. A
não instalação dos tampões e cobertura
pode permitir a entrada de água no motor e
a sua danificação.

Não deixar funcionar o motor a plena acele-
ração durante mais de 15 segundos com o
veículo fora de água, de modo a evitar o
sobreaquecimento e a gripagem do motor.
@
1. Abrir a tampa 1
no silenciador.
2. Colocar o motor em funcionamento, com o
veículo numa área bem ventilada.
3. Com o motor a funcionar a ralenti acelerado,
aplicar rapidamente uma boa quantidade de
óleo de protecção nos orifícios da cobertura
do silenciador do ar de admissão. Continuar a
aplicar óleo, até o motor parar (ou durante um
máximo de 15 segundos).
4. Instalar e fixar a cobertura.
5. Lubrificar todos os cabos, como o cabo do
acelerador, da borboleta do ar de admissão e
do sistema de governo.
NOTA :@ Com uma pistola de massa marítima adequado,
aplicar massa pressurizada nos cabos, de modo
a eliminar os resíduos de humidade entre os
cabos interiores e as bainhas exteriores.
@
6. Lubrificar as zonas do veículo mencionadas
nos Pontos de Lubrificação da páginas 4-33 a
4-39.
UGU5B0.book Page 5 Monday, July 9, 2001 12:32 PM
