YAMAHA TDM 850 2000 Betriebsanleitungen (in German)

Technische Daten
8-3
8
Hinten
Ausführung Schlauchreifen
Dimension 150/70 ZR17 (69 W)
Hersteller/Typ Bridgestone / BT54R
Michelin / MACADAM 90X
Pirelli / MTR04
Maximale Zuladung* 203 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* von 0–90 kg
Vor n 225 kPa = 2,25 kg/cm
2 = 2,25 bar
Hinten 275 kPa = 2,75 kg/cm2 = 2,75 bar
Bei einer Zuladung* von 90 kg–max. Zuladung*
Vor n 225 kPa = 2,25 kg/cm2 = 2,25 bar
Hinten 275 kPa = 2,75 kg/cm2 = 2,75 bar
Bei Hochgeschwindigkeitsfahrt
Vor n 225 kPa = 2,25 kg/cm2 = 2,25 bar
Hinten 275 kPa = 2,75 kg/cm2 = 2,75 bar
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 18 ´ MT3,00Hinten
Ausführung Gußrad
Dimension 17 ´ MT4,00
Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vo r n
Bauart Teleskopgabel
Hinten
Bauar t Schwinge
Federelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Federbein mit gasdruckunter-
stütztem Stoßdämpfer und Spi-
ralfeder
G_4tx_Spec.fm Page 3 Saturday, October 16, 1999 2:27 PM

Technische Daten
8-4
8
Federweg
Vorn 149 mm
Hinten 144 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Nennleistung 14 V; 23,5 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität)12 V, 10 AH
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 55 W ´ 2
Standlicht vorn 12 V, 5 W ´ 1
Rücklicht/Bremslicht 12 V, 5/21 W ´ 2
Blinker 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V, 2 W ´ 3
Leerlauf-Kontrolleuchte 14 V; 1,4 W ´ 1
Fernlicht-Kontrolleuchte 14 V; 1,4 W ´ 1
Blinker-Kontrolleuchte 14 V; 1,4 W ´ 2Kühlflüssigkeitstemperatur-
Warnleuchte 14 V; 1,4 W ´ 1
Reserve-Warnleuchte 12 V, 2 W ´ 1
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 15 A
Signalanlagensicherung 15 A
Zündungssicherung 10 A
Warnblinkanlagensicherung 10 A
Tachometersicherung 5 A
Kühlerlüftersicherung 7,5 A
G_4tx_Spec.fm Page 4 Saturday, October 16, 1999 2:27 PM

G_4tx_Spec.fm Page 5 Saturday, October 16, 1999 2:27 PM

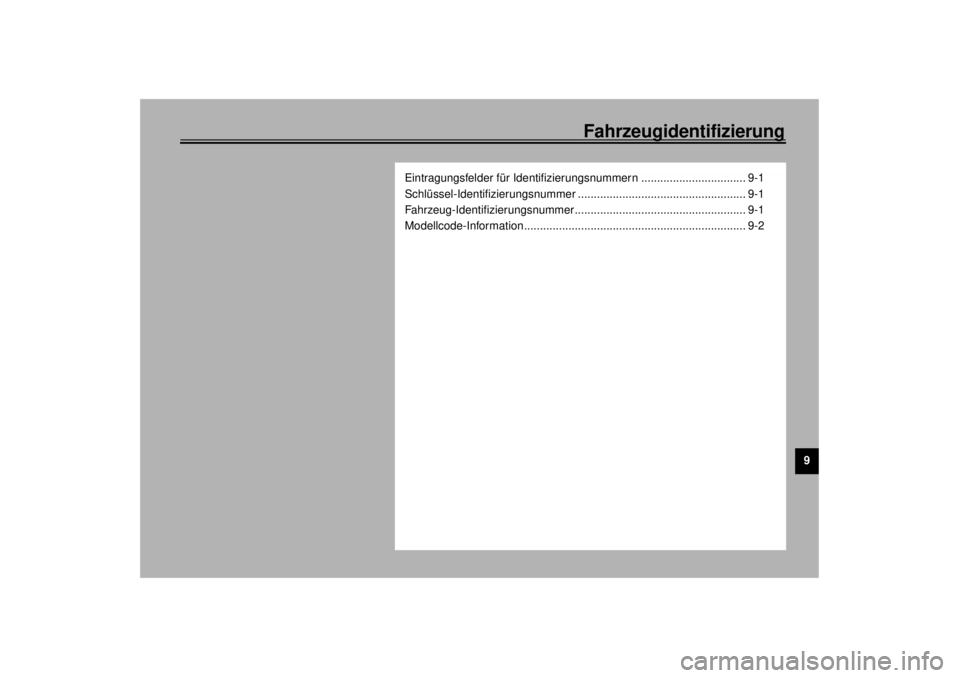

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................. 9-1
Schlüssel-Identifizierungsnummer ..................................................... 9-1
Fahrzeug-Identifizierungsnummer...................................................... 9-1
Modellcode-Information...................................................................... 9-2
G_4tx_ConsumerTOC.fm Page 1 Saturday, October 16, 1999 2:27 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummernBitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist
wie gezeigt auf dem Schlüsselanhänger
eingestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der Be-
stellung eines Ersatzschlüssels angegeben
werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:@ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. @
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4tx_Consumer.fm Page 1 Saturday, October 16, 1999 2:28 PM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-InformationDas Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter der
Sitzbank angebracht. (Siehe Seite 3-12 für
Einzelheiten zum Abnehmen der Sitzbank.)
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil-Be-
stellung bei Ihrem YAMAHA-Händler.1. Modellcode-Information
G_4tx_Consumer.fm Page 2 Saturday, October 16, 1999 2:28 PM

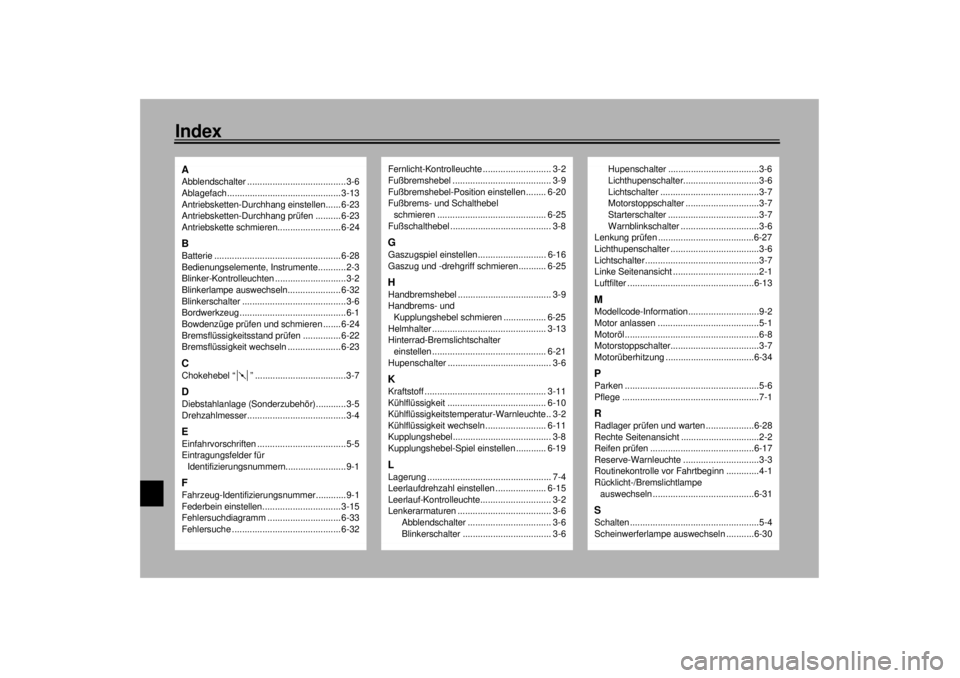

10-IndexAAbblendschalter .......................................3-6
Ablagefach............................................. 3-13
Antriebsketten-Durchhang einstellen...... 6-23
Antriebsketten-Durchhang prüfen .......... 6-23
Antriebskette schmieren......................... 6-24BBatterie .................................................. 6-28
Bedienungselemente, Instrumente...........2-3
Blinker-Kontrolleuchten ............................3-2
Blinkerlampe auswechseln..................... 6-32
Blinkerschalter .........................................3-6
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen und schmieren ....... 6-24
Bremsflüssigkeitsstand prüfen ............... 6-22
Bremsflüssigkeit wechseln ..................... 6-23CChokehebel “ ” ....................................3-7DDiebstahlanlage (Sonderzubehör)............3-5
Drehzahlmesser.......................................3-4EEinfahrvorschriften ...................................5-5
Eintragungsfelder für
Identifizierungsnummern........................9-1FFahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-15
Fehlersuchdiagramm ............................. 6-33
Fehlersuche ........................................... 6-32
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ....................................... 3-9
Fußbremshebel-Position einstellen ........ 6-20
Fußbrems- und Schalthebel
schmieren ........................................... 6-25
Fußschalthebel ........................................ 3-8GGaszugspiel einstellen........................... 6-16
Gaszug und -drehgriff schmieren........... 6-25HHandbremshebel ..................................... 3-9
Handbrems- und
Kupplungshebel schmieren ................. 6-25
Helmhalter ............................................. 3-13
Hinterrad-Bremslichtschalter
einstellen ............................................. 6-21
Hupenschalter ......................................... 3-6KKraftstoff ................................................ 3-11
Kühlflüssigkeit ....................................... 6-10
Kühlflüssigkeitstemperatur-Warnleuchte .. 3-2
Kühlflüssigkeit wechseln ........................ 6-11
Kupplungshebel....................................... 3-8
Kupplungshebel-Spiel einstellen ............ 6-19LLagerung ................................................. 7-4
Leerlaufdrehzahl einstellen .................... 6-15
Leerlauf-Kontrolleuchte............................ 3-2
Lenkerarmaturen ..................................... 3-6
Abblendschalter ................................. 3-6
Blinkerschalter ................................... 3-6
Hupenschalter ....................................3-6
Lichthupenschalter..............................3-6
Lichtschalter .......................................3-7
Motorstoppschalter .............................3-7
Starterschalter ....................................3-7
Warnblinkschalter ...............................3-6
Lenkung prüfen ......................................6-27
Lichthupenschalter ...................................3-6
Lichtschalter .............................................3-7
Linke Seitenansicht ..................................2-1
Luftfilter ..................................................6-13
MModellcode-Information............................9-2
Motor anlassen ........................................5-1
Motoröl.....................................................6-8
Motorstoppschalter...................................3-7
Motorüberhitzung ...................................6-34PParken .....................................................5-6
Pflege ......................................................7-1RRadlager prüfen und warten ...................6-28
Rechte Seitenansicht ...............................2-2
Reifen prüfen .........................................6-17
Reserve-Warnleuchte ..............................3-3
Routinekontrolle vor Fahrtbeginn .............4-1
Rücklicht-/Bremslichtlampe
auswechseln ........................................6-31SSchalten ...................................................5-4
Scheinwerferlampe auswechseln ...........6-30
G_4txIX.fm Page 1 Saturday, October 16, 1999 2:28 PM

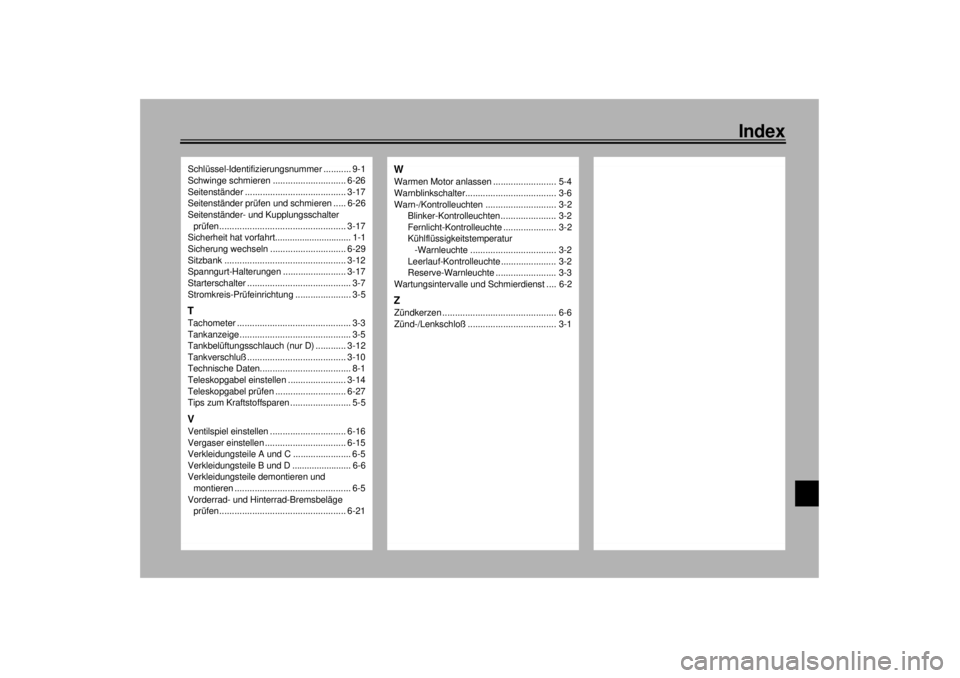

Index
Schlüssel-Identifizierungsnummer ........... 9-1
Schwinge schmieren ............................. 6-26
Seitenständer ........................................ 3-17
Seitenständer prüfen und schmieren ..... 6-26
Seitenständer- und Kupplungsschalter
prüfen.................................................. 3-17
Sicherheit hat vorfahrt............................... 1-1
Sicherung wechseln .............................. 6-29
Sitzbank ................................................ 3-12
Spanngurt-Halterungen ......................... 3-17
Starterschalter ......................................... 3-7
Stromkreis-Prüfeinrichtung ...................... 3-5TTachometer ............................................. 3-3
Tankanzeige ............................................ 3-5
Tankbelüftungsschlauch (nur D) ............ 3-12
Tankverschluß ....................................... 3-10
Technische Daten.................................... 8-1
Teleskopgabel einstellen ....................... 3-14
Teleskopgabel prüfen ............................ 6-27
Tips zum Kraftstoffsparen ........................ 5-5VVentilspiel einstellen .............................. 6-16
Vergaser einstellen ................................ 6-15
Verkleidungsteile A und C ....................... 6-5
Verkleidungsteile B und D ........................ 6-6
Verkleidungsteile demontieren und
montieren .............................................. 6-5
Vorderrad- und Hinterrad-Bremsbeläge
prüfen.................................................. 6-21
WWarmen Motor anlassen ......................... 5-4
Warnblinkschalter.................................... 3-6
Warn-/Kontrolleuchten ............................ 3-2
Blinker-Kontrolleuchten ...................... 3-2
Fernlicht-Kontrolleuchte ..................... 3-2
Kühlflüssigkeitstemperatur
-Warnleuchte .................................. 3-2
Leerlauf-Kontrolleuchte ...................... 3-2
Reserve-Warnleuchte ........................ 3-3
Wartungsintervalle und Schmierdienst .... 6-2ZZündkerzen ............................................. 6-6
Zünd-/Lenkschloß ................................... 3-1
G_4txIX.fm Page 2 Saturday, October 16, 1999 2:28 PM

PRINTED IN JAPAN
99 · 9 - 0.6 ´ 1 CR
(G) GEDRUCKT AUF RECYCLING-PAPIER
YAMAHA MOTOR CO., LTD.
