Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU00773
Gaszug und -drehgriff schmierenDa zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. Die Gehäuseschrauben
des Gasdrehgriffs lösen und den Griff ab-
nehmen. Jetzt den Seilzugnippel hochhal-
ten und einige Tropfen Öl in die Hülle und
auf den Zug träufeln. Griff und Gehäuse
werden an den Schmierstellen mit einem
geeigneten Universalschmierfett ge-
schmiert.
GAU02984
Fußbrems- und Schalthebel
schmierenDie Drehpunkte von Fußbrems- und Schalt-
hebel schmieren.
GAU02985
Handbrems- und Kupplungshebel
schmierenDie Drehpunkte von Handbrems- und
Kupplungshebel schmieren.
Empfohlenes Schmiermittel
Motoröl
Empfohlenes Schmiermittel
Motoröl
G_4tx_Periodic.fm Page 25 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU02986
Seitenständer prüfen und
schmierenDen Klappmechanismus des Seitenstän-
ders schmieren. Sicherstellen, daß sich der
Seitenständer leicht ein- und ausklappen
läßt.
GW000113
WARNUNG
@ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler überprüfen las-
sen. @
GAU00790
Schwinge schmierenDas Schwingenlager fetten.
Empfohlenes Schmiermittel
MotorölEmpfohlenes Schmiermittel
Molybdändisulfidfett
G_4tx_Periodic.fm Page 26 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU02939
Teleskopgabel prüfenSichtprüfung
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Den Handbremshebel kräftig ziehen.
3. Die Gabel durch starken Druck auf
den Lenker mehrmals einfedern.
GC000098
ACHTUNG:@ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
prüfen lassen. @

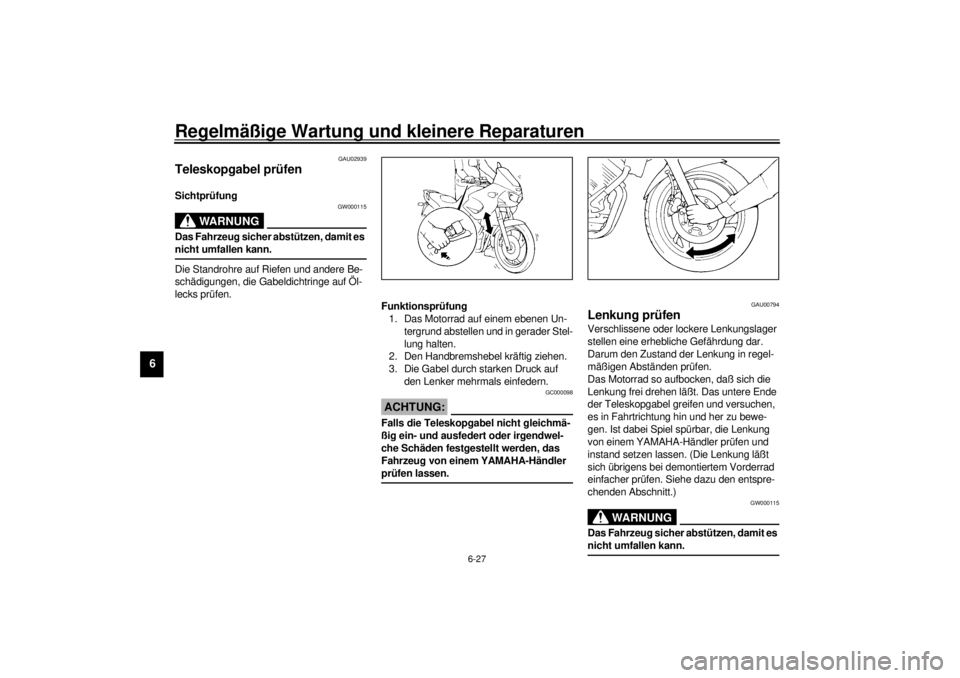

GAU00794
Lenkung prüfenVerschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum den Zustand der Lenkung in regel-
mäßigen Abständen prüfen.
Das Motorrad so aufbocken, daß sich die
Lenkung frei drehen läßt. Das untere Ende
der Teleskopgabel greifen und versuchen,
es in Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die Lenkung
von einem YAMAHA-Händler prüfen und
instand setzen lassen. (Die Lenkung läßt
sich übrigens bei demontiertem Vorderrad
einfacher prüfen. Siehe dazu den entspre-
chenden Abschnitt.)
GW000115
WARNUNG
@ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. @
G_4tx_Periodic.fm Page 27 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GAU01144
Radlager prüfen und wartenFalls die Vorder- oder Hinterradlager zuviel
Spiel aufweisen oder die Räder nicht leicht-
gängig drehen, die Radlager von einem
YAMAHA-Händler überprüfen lassen.
GAU00800
BatterieDie Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.l
Bei Entladung die Batterie von einem
YAMAHA-Händler prüfen lassen.
l
Durch den Anbau elektrischer Neben-
verbraucher entlädt die Batterie sich
schneller und muß deshalb öfter auf-
geladen werden.
GC000101
ACHTUNG:@ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. @
GW000116
WARNUNG
@ Batterien enthalten giftige Schwefelsäu-
re, die schwere Verätzungen und blei-
bende Augenschäden hervorrufen kann.
Daher beim Umgang mit Batterien stets
einen geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter keinen
Umständen mit Batteriesäure in Berüh-
rung bringen.l
Äußerlich
: Mit reichlich Wasser ab-
spülen.
l
Innerlich
: Große Mengen Wasser
trinken und sofort einen Arzt rufen.
l
Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Batterien erzeugen explosives Wasser-
stoffgas (Knallgas). Daher die Batterie
von Funken, offenen Flammen, bren-
nenden Zigaretten und anderen Feuer-
quellen fernhalten. Beim Laden der Bat-
terie in geschlossenen Räumen für
ausreichende Belüftung sorgen.
BATTERIEN VON KINDERN FERNHAL-
TEN.
@
G_4tx_Periodic.fm Page 28 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
Batterie lagern
Vor einer mehr als einmonatigen Stillegung
die Batterie demontieren und an einem
kühlen, trockenen Ort lagern. Vor der Mon-
tage die Batterie vollständig aufladen.
GC000102
ACHTUNG:@ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Batte-
rie bleibende Schäden zu.
l
Zum Laden wartungsfreier Batterien
ist ein spezielles Ladegerät nötig
(Konstantspannung und -strom-
stärke oder nur Konstantspannung).
Konventionelle Ladegeräte können
die Lebensdauer wartungsfreier
Batterien vermindern. Sollten Sie
nicht mit Sicherheit über ein korrek-
tes Ladegerät verfügen, wenden Sie
sich bitte an Ihren YAMAHA-Händ-
ler.
l
Bei der Montage der Batterie unbe-
dingt auf richtige Polung achten.
@
GAU01670

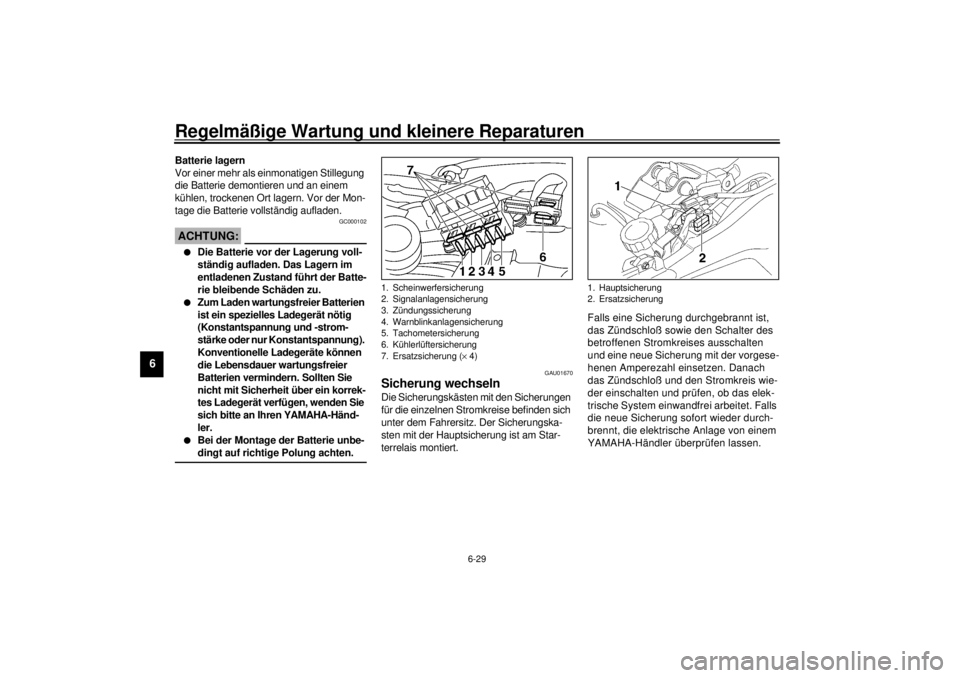

Sicherung wechselnDie Sicherungskästen mit den Sicherungen
für die einzelnen Stromkreise befinden sich
unter dem Fahrersitz. Der Sicherungska-
sten mit der Hauptsicherung ist am Star-
terrelais montiert.Falls eine Sicherung durchgebrannt ist,
das Zündschloß sowie den Schalter des
betroffenen Stromkreises ausschalten
und eine neue Sicherung mit der vorgese-
henen Amperezahl einsetzen. Danach
das Zündschloß und den Stromkreis wie-
der einschalten und prüfen, ob das elek-
trische System einwandfrei arbeitet. Falls
die neue Sicherung sofort wieder durch-
brennt, die elektrische Anlage von einem
YAMAHA-Händler überprüfen lassen.1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Warnblinkanlagensicherung
5. Tachometersicherung
6. Kühlerlüftersicherung
7. Ersatzsicherung (´ 4)
1. Hauptsicherung
2. Ersatzsicherung
G_4tx_Periodic.fm Page 29 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-30
6
GC000103
ACHTUNG:@ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. @
GAU00827

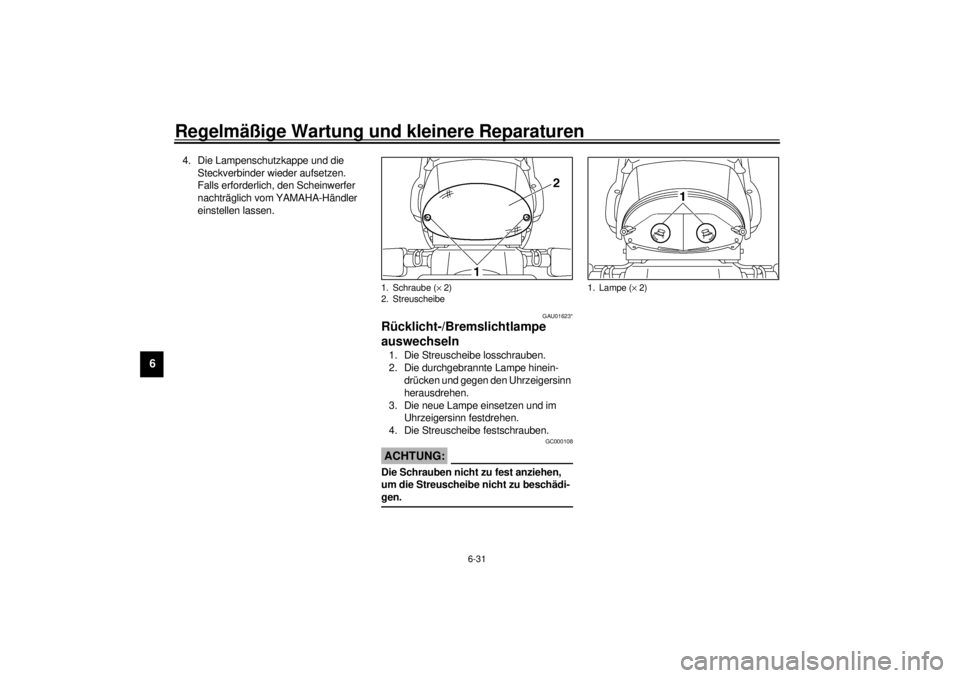

Scheinwerferlampe auswechselnDer Scheinwerfer ist mit einer Halogenlam-
pe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden:
1. Die Steckverbinder lösen und die
Lampenschutzkappe abnehmen.
2. Den Lampenhalter aushängen und die
defekte Lampe herausnehmen.
GW000119
WARNUNG
@ Scheinwerferlampen werden sehr schnell
heiß, daher entflammbares Material fern-
halten und die Lampe niemals berühren,
bevor sie ausreichend abgekühlt ist. @

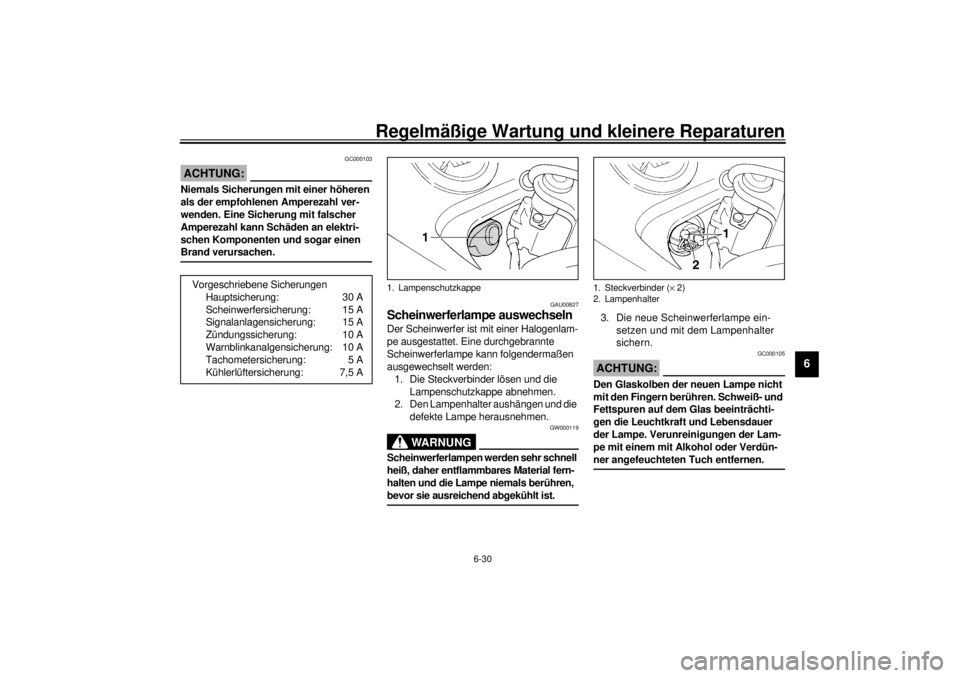

3. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
GC000105
ACHTUNG:@ Den Glaskolben der neuen Lampe nicht
mit den Fingern berühren. Schweiß- und
Fettspuren auf dem Glas beeinträchti-
gen die Leuchtkraft und Lebensdauer
der Lampe. Verunreinigungen der Lam-
pe mit einem mit Alkohol oder Verdün-
ner angefeuchteten Tuch entfernen. @
Vorgeschriebene Sicherungen
Hauptsicherung: 30 A
Scheinwerfersicherung: 15 A
Signalanlagensicherung: 15 A
Zündungssicherung: 10 A
Warnblinkanalgensicherung: 10 A
Tachometersicherung: 5 A
Kühlerlüftersicherung: 7,5 A
1. Lampenschutzkappe
1. Steckverbinder (´ 2)
2. Lampenhalter
G_4tx_Periodic.fm Page 30 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-31
6
4. Die Lampenschutzkappe und die
Steckverbinder wieder aufsetzen.
Falls erforderlich, den Scheinwerfer
nachträglich vom YAMAHA-Händler
einstellen lassen.
GAU01623*
Rücklicht-/Bremslichtlampe
auswechseln1. Die Streuscheibe losschrauben.
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe einsetzen und im
Uhrzeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:@ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. @1. Schraube (´ 2)
2. Streuscheibe
1. Lampe (´ 2)
G_4tx_Periodic.fm Page 31 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-32
6
GAU01095
Blinkerlampe auswechseln1. Die Streuscheibe des Blinkers los-
schrauben.
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe einsetzen und im
Uhrzeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
GAU01008
FehlersucheObwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die eine einfa-
che und schnelle Kontrolle der einzelnen
Funktionsbereiche ermöglichen. Repara-
turarbeiten sollten unbedingt von einem
YAMAHA-Händler ausgeführt werden,
denn nur dieser bietet das Knowhow, die
Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Originalersatzteile, bieten aber nur selten
die gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat.
1. Schraube
2. Streuscheibe
1. Lampe
G_4tx_Periodic.fm Page 32 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU02990*

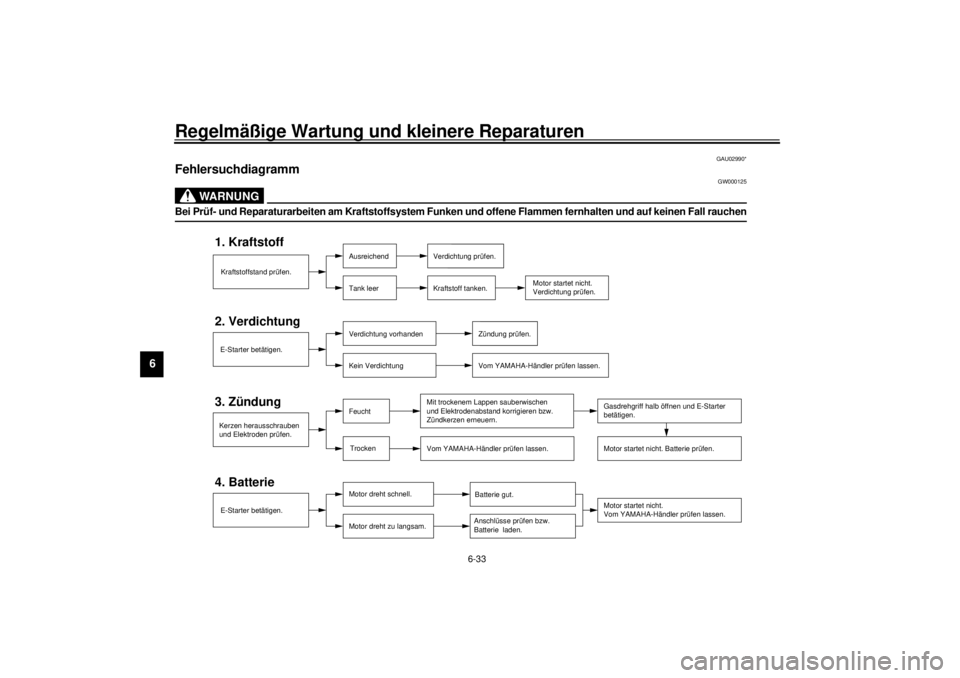

Fehlersuchdiagramm
GW000125
WARNUNG
@ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen@
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Kerzen herausschrauben
und Elektroden prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen.Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_4tx_Periodic.fm Page 33 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-34
6

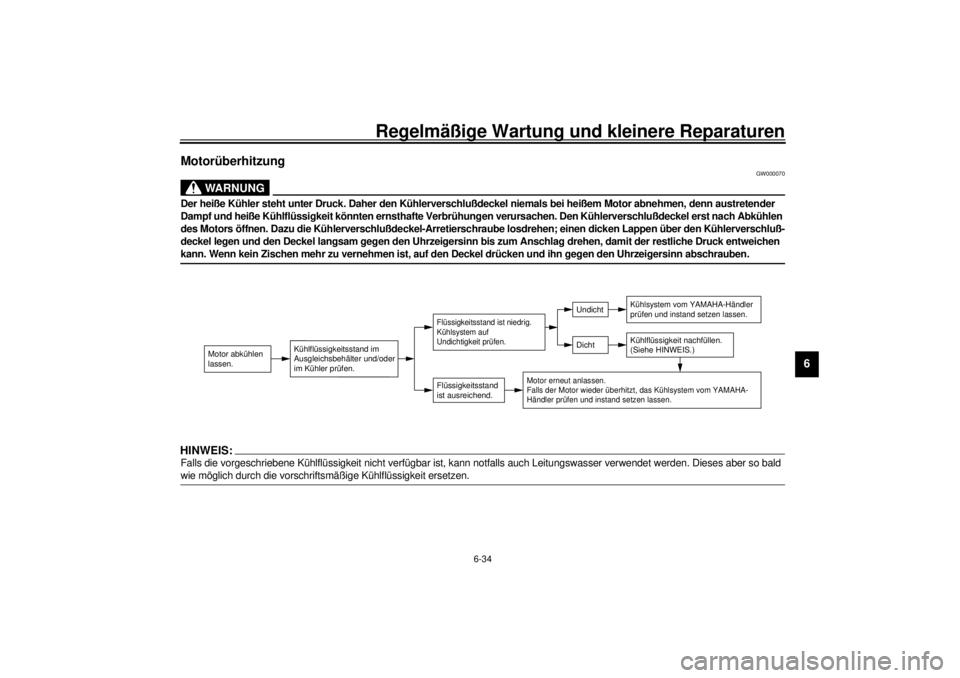

Motorüberhitzung
GW000070
WARNUNG
@ Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn austretender
Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel erst nach Abkühlen
des Motors öffnen. Dazu die Kühlerverschlußdeckel-Arretierschraube losdrehen; einen dicken Lappen über den Kühlerverschluß-
deckel legen und den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen
kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn gegen den Uhrzeigersinn abschrauben. @HINWEIS:@ Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen. @
Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf
Undichtigkeit prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
G_4tx_Periodic.fm Page 34 Saturday, October 16, 1999 2:26 PM
