Pflege und Lagerung
7
Motorradpflege – eine Investition, die sich lohnt! ............................... 7-1
Lagerung ............................................................................................ 7-4
G_4tx_CleaningTOC.fm Page 1 Saturday, October 16, 1999 2:27 PM

7-1
7
GAU01517
7-Pflege und LagerungMotorradpflege – eine Investi-
tion, die sich lohnt!Die “Faszination Motorrad” basiert unter an-
derem auf der sichtbaren Technik. Dies hat
aber leider auch einen Nachteil: Während
bei Automobilen beispielsweise ein korro-
dierter Auspuff unbeachtet bleibt, fallen
schon kleine Rostansätze an der Motorrad-
Auspuffanlage unangenehm auf. Gegen
Schönheitsfehler können Sie durch ge-
konnte Pflege allerdings viel tun. Außerdem
sollten Sie eines bedenken: YAMAHA kann
eine Gewährleistung nur dann überneh-
men, wenn Sie Ihr Motorrad auch ange-
messen pflegen. Denn obwohl nur hoch-
wertige Materialien verwendet werden, sind
nicht alle Bauteile absolut korrosionssicher.
Deshalb geben wir hier wichtige Hinweise,
wie Ihr Motorrad behandelt werden muß,
um dauerhaft gut in Form zu bleiben.Vorbereitung für die Wäsche
1. Die Schalldämpfer mit Plastiktüten so
abdecken, daß kein Wasser eindrin-
gen kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest sit-
zen, damit dort ebenfalls keine Feuch-
tigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kaltrei-
niger mit dem Pinsel auftragen, wenn
keine Gummidichtungen in der Nähe
liegen. Diese könnten sonst rasch
aushärten und ihre Dichtwirkung ver-
lieren. Auch von Kette, Kettenrädern
und Radachsen sollte Kaltreiniger
ferngehalten werden.Wäsche
Regelmäßige Wäsche
Schmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und
einem sauberen, weichen Schwamm lö-
sen, danach mit einem sanften Wasser-
strahl abspülen. Schwer zugängliche
Stellen mit einer Bürste reinigen. Insekten
lassen sich leicht entfernen, wenn zuvor
ein nasses Tuch oder Spezialmittel einige
Minuten die Verschmutzungen gelöst hat.
G_4tx_Cleaning.fm Page 1 Saturday, October 16, 1999 2:27 PM

Pflege und Lagerung
7-2
7
GCA00010
ACHTUNG:@ l
Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosions-
schutz (Sprühwachs oder -öl) verse-
hen.
l
Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verkleidungs-
teile, Radabdeckungen, Lampenglä-
ser, Lenkergriffe usw. sollten ledig-
lich mit einem sauberen weichen
Lappen/Schwamm und Wasser be-
handelt werden; nach Bedarf ein
mildes Reinigungsmittel zugeben.
Bei Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
l
Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen/Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Benzin,
Rostschutz- oder -entfernungsmit-
tel, Brems- oder Kühlflüssigkeit,
Batteriesäure.
l
Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen,
Instrumente, Armaturen, Scheinwer-
fer, Brems- und Blinkleuchten, Ent-
lüftungsöffnungen und -schläuche,
Dichtringe (an Telegabel, Schwin-
genlagern und Getriebewellen)
sowie Bremszylinder.
l
Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel führen zu einer
Eintrübung der Scheibe, ein harter
Schwamm verursacht Kratzer.
Kunststoffreiniger vor dem ersten
Einsatz an einer nicht im Blickfeld
liegenden Stelle testen, ob er Scheu-
erspuren hinterläßt.
@Nach Einsatz im Winter, im Regen und in

Küstennähe
Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Was-
ser aggressiv auf allen Metallteilen rea-
giert. Auch Meereswasser und salzhaltige
Luft beschleunigen Korrosion. Deshalb
sollten Sie Ihre YAMAHA nach einer
Fahrt in Küstennähe, auf salzgestreuten
Straßen und auch nach einer Regenfahrt
im Frühjahr folgendermaßen behandeln.
G_4tx_Cleaning.fm Page 2 Saturday, October 16, 1999 2:27 PM

Pflege und Lagerung
7-3
7
1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:@ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. @2. Alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette trocknen und sofort
schmieren, um Rostansatz zu verhin-
dern.
3. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt natür-
lich auch für Auspuffanlagen. Insbe-
sondere Edelstahlauspuffanlagen
können durch Polieren von Verfärbun-
gen (thermisch bedingte Anlauffar-
ben) sowie hartnäckigen Flecken be-
freit werden.
4. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs oder
Sprühöl erfolgen.
5. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprühöl
reinigen.
6. Steinschläge, Scheuerstellen und an-
dere kleine Lackschäden mit Farblack
ausbessern bzw. mit Klarlack versie-
geln.7. Lackierte Oberflächen sollten mit ei-
nem handelsüblichen Lackkonservie-
rer geschützt werden.
8. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00001
WARNUNG
@ Wenn Wachs oder Öl auf Bremsen oder
Reifen gelangen, besteht Gefahr. Brems-
scheiben und -beläge mit Aceton oder
einem handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge abwa-
schen. Anschließend vorsichtig mit dem
Motorrad losfahren, eine Bremsprobe
machen und verhalten in Kurven einfah-
ren. @
G_4tx_Cleaning.fm Page 3 Saturday, October 16, 1999 2:27 PM

Pflege und Lagerung
7-4
7
GCA00013
ACHTUNG:@ l
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.
l
Niemals Gummi- oder Kunststoff-
teile einölen, sondern mit geeigne-
ten Pflegemitteln behandeln.
l
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
@HINWEIS:@ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. @
LagerungKurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:@ l
Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab.
Denn dann bleibt das Wasser auf
den Bauteilen stehen. Das kann
Rostbildung zur Folge haben.
l
Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
@
Stillegung
Möchten Sie Ihr Motorrad für mehr als zwei
Monate aus dem Verkehr ziehen, sollten
folgende Schutzvorkehrungen getroffen
werden, um Schäden und Korrosion zu ver-
hindern:
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Die Schwimmerkammern durch Öff-
nen der Ablaßschrauben entleeren,
um einer Verharzung vorzubeugen.
Das abgelassene Benzin in den Tank
einfüllen.
3. Den Kraftstoffhahn ggf. auf “OFF” stel-
len.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Um Korrosion im Motor zu vermeiden:
G_4tx_Cleaning.fm Page 4 Saturday, October 16, 1999 2:27 PM

Pflege und Lagerung
7-5
7
a) Die Zündkerzen herausschrauben
und die Zündkerzenstecker abziehen.
b) Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.
c) Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Zündfunken zu verhindern.
d) Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durchdre-
hen lassen. Das Öl gelangt so an Zy-
linder, Kolben usw.
e) Die Zündkerzen montieren und die
Zündkerzenstecker aufstecken.
GWA00003
WARNUNG
@ Schritt 5.c) unbedingt beachten, um Ver-
letzung durch Hochspannung vorzubeu-
gen. @
6. Sämtliche Seilzüge und alle Hand-
und Fußhebel- sowie Ständer-Dreh-
punkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben;
anderenfalls die Reifenposition jeden
Monat verändern, um die Reifen nicht
zu beschädigen.
8. Die Schalldämpfer mit Plastiktüten so
abdecken, daß kein Wasser eindrin-
gen kann.9. Die Batterie ausbauen, kühl und trok-
ken lagern, jeden Monat prüfen und
ggf. aufladen. Temperaturen unter
0 °C und über 30 °C sind zu vermei-
den. Nähere Informationen siehe Ab-
schnitt “Batterie” im Kapitel “Regelmä-
ßige Wartung und kleinere
Reparaturen”.
HINWEIS:@ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. @
G_4tx_Cleaning.fm Page 5 Saturday, October 16, 1999 2:27 PM

Technische Daten
8
Technische Daten ............................................................................... 8-1
G_4tx_SpecTOC.fm Page 1 Saturday, October 16, 1999 2:27 PM

8-1
8
GAU01038

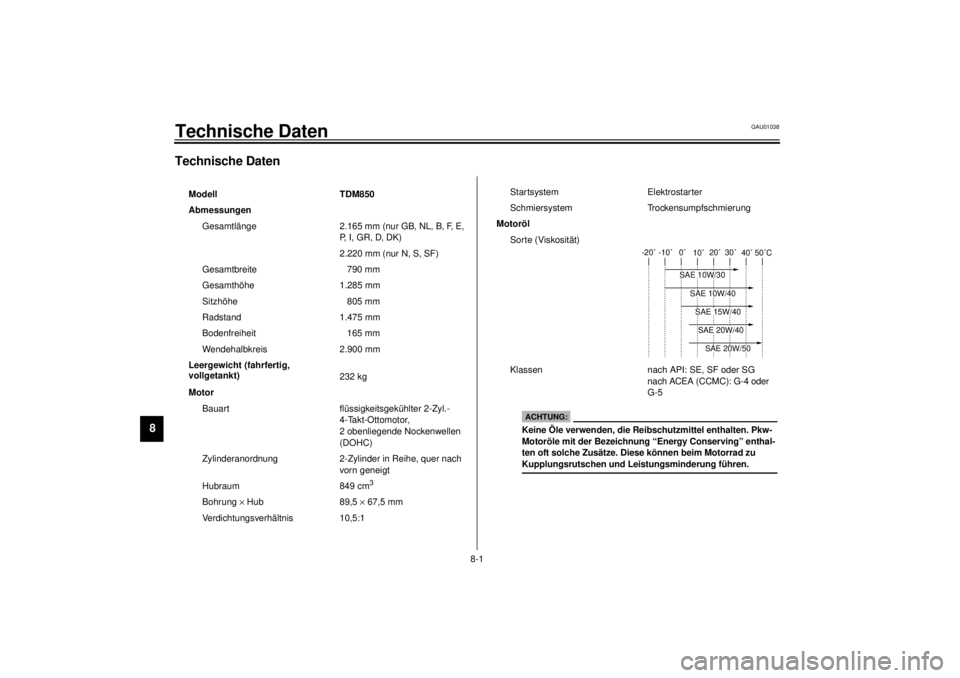

8-Technische DatenTechnische Daten
Modell TDM850
Abmessungen
Gesamtlänge 2.165 mm (nur GB, NL, B, F, E,
P, I, GR, D, DK)
2.220 mm (nur N, S, SF)
Gesamtbreite 790 mm
Gesamthöhe 1.285 mm
Sitzhöhe 805 mm
Radstand 1.475 mm
Bodenfreiheit 165 mm
Wendehalbkreis 2.900 mm
Leergewicht (fahrfertig,
vollgetankt)
232 kg
Motor
Bauart flüssigkeitsgekühlter 2-Zyl.-
4-Takt-Ottomotor,
2 obenliegende Nockenwellen
(DOHC)
Zylinderanordnung 2-Zylinder in Reihe, quer nach
vorn geneigt
Hubraum 849 cm
3
Bohrung ´ Hub 89,5 ´ 67,5 mm
Verdichtungsverhältnis 10,5:1Startsystem Elektrostarter
Schmiersystem Trockensumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach ACEA (CCMC): G-4 oder
G-5
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “Energy Conserving” enthal-
ten oft solche Zusätze. Diese können beim Motorrad zu
Kupplungsrutschen und Leistungsminderung führen.
G_4tx_Spec.fm Page 1 Saturday, October 16, 1999 2:27 PM

Technische Daten
8-2
8
Füllmenge
Ölwechsel ohne Filter-
wechsel3,5 L
Ölwechsel mit Filter-
wechsel3,6 L
Gesamtmenge 4,2 L
Kühlsystem-Fassungsvermö-
gen (Gesamtmenge)
1,7 L
LuftfilterTrockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve 3,1 L
Vergaser
Ty p ´ Anzahl BDSR38 ´ 2
Hersteller MIKUNI
Zündkerzen
Hersteller/Typ NGK / DPR8EA-9 oder
DENSO / X24EPR-U9
Elektrodenabstand 0,8– 0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,718Sekundärantrieb Kette
Sekundärübersetzung 2,688
Anz. Zähne (Kettenrad/
Antriebsritzel) 43/16
Getriebe 5-Gang-Schaltgetriebe
Getriebe-Betätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,643
2. Gang 1,947
3. Gang 1,500
4. Gang 1,174
5. Gang 0,964
Fahrwerk
Rahmenbauart unten offener Zentralrohrah-
men
Lenkkopfwinkel 24,5°
Nachlauf 103 mm
Reifen
Vo r n
Ausführung Schlauchreifen
Dimension 110/80 ZR18 (58 W)
Hersteller/Typ Bridgestone / BT54F
Michelin / MACADAM 90X
Pirelli / MTR03
G_4tx_Spec.fm Page 2 Saturday, October 16, 1999 2:27 PM
