FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-7
3
PAU00138
Interruptor de paragem do motor
Este interruptor é um dispositivo de segu-
rança para ser utilizado numa emergência,
como por exemplo, quando uma moto res-
vala ou se ocorrer qualquer problema no
sistema de aceleração. Rode o interruptor
para a posição “ ” para ligar o motor. Em
caso de emergência, rode o interruptor
para a posição “ ” para o desligar.
PAU00134*
Interruptor das luzes
Rodando este interruptor para a posição
“ ” acendem-se a luz auxiliar, as lu-
zes do contador e o farolim traseiro. Rodan-
do-o para a posição “ ”, acende-se
também a luze do farol.
PAU00143
Interruptor de arranque “ ”
O motor de arranque liga o motor quando
se carrega neste interruptor.
PC000005
PRECAUÇÃO:@ Consulte as instruções de arranque an-
tes de pôr o motor a trabalhar. @
PAU02976
Motor de arranque (choke) “ ”O arranque de um motor frio requer uma
mistura ar-combustível mais rica. Um cir-
cuito separado de arranque fornece esta
mistura.
Desloque-a em direcção
a para ligar o mo-
tor de arranque (choke).
Desloque-a em direcção
b para desligar o
motor de arranque (choke).
1. Interruptor de paragem do motor
2. Interruptor das luzes
3. Interruptor de arranque “ ”
1. Motor de arranque (choke) “ ”
P_4tx_Functions.fm Page 7 Wednesday, October 6, 1999 9:15 AM
Page 22 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-8
3
PAU00152
Alavanca de embraiagemA alavanca de embraiagem está situada no
punho esquerdo do guiador e o sistema de
corte do circuito de ignição está incorpora-
do no suporte da alavanca de embraiagem.
Para desengatar a embraiagem, aperte
esta alavanca contra o punho do guiador e
solte-a para a engatar. Para uma operação
suave da embraiagem, deve apertar rapi-
damente a alavanca e soltá-la lentamente.
(Consulte os procedimentos de arranque
do motor para uma descrição do sistema
de corte do circuito de ignição).
PAU00157
Pedal de mudança de
velocidadesEsta moto está equipada com uma trans-
missão de 5 velocidades de engrenamento
constante.
O pedal de mudança de velocidades está
situado à esquerda do motor e é utilizado
em combinação com a engrenagem para
mudar de velocidade.
1. Alavanca de embraiagem
1. Pedal de mudança de velocidades
P_4tx_Functions.fm Page 8 Wednesday, October 6, 1999 9:15 AM
Page 23 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-9
3
PAU00160
Alavanca do travão frontalA alavanca do travão frontal está localizada
no guiador direito e vem equipada de um
ajustador de posição.
Para accionar o travão frontal, puxe a ala-
vanca em direcção ao guiador.Para ajustar a posição da alavanca do tra-
vão frontal, gire a porca de ajuste enquanto
puxa a alavanca para frente. Certifique-se
de que a marca “ ” na porca de ajuste es-
teja alinhada com a marca “ ” na alavan-
ca.
PAU00162
Pedal do travão traseiroO pedal do travão de trás está situado do
lado direito da moto. Carregue no pedal
para activar o travão de trás.
1. Ajustador de posição da alavanca do travão
a. Distância da alavanca
1. Porca ajustador
2. Posição apropriada
1. Pedal do travão traseiro
P_4tx_Functions.fm Page 9 Wednesday, October 6, 1999 9:15 AM
Page 24 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-10
3
PAU02935
Tampa do depósito de
combustívelPara abrir
Abra a tampa da chave. Meta a chave e de-
sande-a 1/4 de volta para a direita. O trinco
é accionado e a tampa pode ser aberta.
Para fechar
Coloque a tampa na sua posição com a
chave no trinco. Para retirar a chave, rode-
a para a esquerda até à posição original.
Volte a fechar a tampa da chave.
NOTA:@ Esta tampa de depósito só pode ser fecha-
da com a chave no trinco e a chave só pode
ser retirada se a tampa estiver apropriada-
mente fechada. @
PW000023
AV I S O
@ Verifique se a tampa está bem instalada
e fechada antes de conduzir a sua moto. @
1. Tampa da chave
2. Abrir
P_4tx_Functions.fm Page 10 Wednesday, October 6, 1999 9:15 AM
Page 25 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-11
3
PAU01183
CombustívelCertifique-se de que o depósito contém
combustível suficiente. Encha o depósito
de combustível até a base do tubo de en-
chiment, conforme mostrado na ilustração.
PW000130
AV I S O
@ Não encha demasiado o depósito de
combustível. Evite derramar combustí-
vel sobre o motor quente. Não encha o
depósito acima da base do tubo de en-
chimento, do contrário poderá transbor-
dar logo que o combustível se aqueça e
dilate. @
PAU00186
PRECAUÇÃO:@ l
Limpe sempre imediatamente o
combustível derramado com um
pano macio seco e limpo. O com-
bustível pode deteriorar as superfí-
cies pintadas ou as peças de
plástico.
l
(Só para a Alemanha)
A tampa do depósito de combustí-
vel dos modelos destinados à Ale-
manha é de concepção especial. Se
for necessário substituí-la, utilize
sempre a tampa correcta.
@
PAU00191
NOTA:@ No caso de detonação ou de ruídos do mo-
tor, utilize uma outra marca de gasolina ou
gasolina com um índice de octano mais
elevado. @
1. Tubo de enchimento
2. Nível do combustível
Combustível recomendado:
Gasolina normal sem chumbo com
um índice de octano de 91 ou superi-
or de investigação.
Capacidade do depósito de
combustível:
Total:
20 L
Reserva:
3,1 L
P_4tx_Functions.fm Page 11 Wednesday, October 6, 1999 9:15 AM
Page 26 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-12
3
PAU00196
Tubo de respiração do depósito
de combustível
(somente para a Alemanha)Este modelo está equipado com um tubo
de respiração do depósito de combustível.
Antes de utilizar a sua moto, tenha o cuida-
do de:l
Verificar as ligações do tubo.
l
Verificar se o tubo está furado ou de-
teriorado. Se for o caso, substitua-o.
l
Verificar se a extremidade do tubo
não está entupida. Limpe-a, se for ne-
cessário.
PAU01726
AssentoPara remover
Meta a chave na fechadura e desande-a
para a direita.Para reinstalar
Insira as projecções da parte frontal do as-
sento dentro dos suportes do assento. A
seguir, pressione o assento para baixo.
NOTA:@ Verifique se o assento está bem fixo. @
1. Tubo de respiração do depósito de
combustível
1. Abrir
1. Projecção (´ 2)
2. Suporte do assento (´ 2)
P_4tx_Functions.fm Page 12 Wednesday, October 6, 1999 9:15 AM
Page 27 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-13
3
PAU00263
Suporte do capaceteO suporte do capacete está por baixo do
assento. Remova o assento e pendure o
capacete no suporte. Reinstale novamente
o assento, bloqueando-o.
PW000030
AV I S O
@ Nunca conduza com um capacete no su-
porte, porque ele pode chocar com ob-
jectos e causar a perda de controlo e
mesmo acidentes. @
PAU01688
Compartimento de
armazenagemEste compartimento foi projectado para ar-
mazenar um genuíno Yamaha U-LOCK
(Outros cadeados podem não se adaptar).
Certifique-se de que o cadeado encontra-
se firmemente apertado quando for guardar
artigos no compartimento.
Para evitar perder as alças, certifique-se de
prendê-las bem, mesmo que nenhum ca-
deado U-LOCK esteja armazenado no
compartimento.Caso armazene este manual do proprietá-
rio ou outros documentos no compartimen-
to, assegure-se de pô-los num saco de
vinil, de modo que não se molhem. Ao lavar
a motocicleta, tome cuidado para não inun-
dar este compartimento com água.
1. Suporte do capacete
1. Trava U-LOCK (opcional)
2. Correia
1. Trava U-LOCK (opcional)
2. Correia (´ 2)
P_4tx_Functions.fm Page 13 Wednesday, October 6, 1999 9:15 AM
Page 28 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-14
3
PAU01728
Afinação da forquilha dianteiraA forquilha dianteira está equipada com
ajustadores da precarga de mola e da força
de amortecimento.
PW000038
AV I S O
@ Regular bem as duas hastes com os
mesmos valores. Um ajustamento não
uniforme pode originar uma fraca mani-
pulação e a perda de estabilidade. @
Ajuste da precarga de mola
Rode o parafuso ajustador na direcção
a
para aumentar a precarga de mola e na di-
recção
b para a diminuir.CI-18P
Ajuste da força de amortecimento
Rode o parafuso ajustador na direcção
a
para aumentar a força de amortecimento e
na direcção
b para a diminuir.CI-29P
PC000015PRECAUÇÃO:@ Nunca tente rodar um ajustador para
além dos valores mínimo e máximo. @
1. Parafuso ajustador da precarga de mola
2. Posição de ajuste
3. Ajustador padrão
Mole Padrão Duro
Posição de
ajustamento12 3 45
1. Parafuso ajustador da força de
amortecimento
Mínimo (mole) 5 estalidos em desaperto*
Padrão 4 estalidos em desaperto*
Máximo (duro) 0 estalido em desaperto*
* A partir da posição plena de aperto.
P_4tx_Functions.fm Page 14 Wednesday, October 6, 1999 9:15 AM
Page 29 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-15
3
PAU01768*
Afinação do amortecedor
traseiroEste amortecedor de choques vem equipa-
do com dois ajustadores de precarga da
mola e um ajustador da força de amorteci-
mento.
Precarga da mola
Ajustamento grosseiro (topo)Utilize a ferramenta especial do jogo de fer-
ramentas do proprietário para rodar a ala-
vanca até “S” quando conduzir sozinho(a),
e até “H” quando conduzir com um passa-
geiro.Ajustamento fino (base)
Proceda como segue para a adequação às
condições da estrada e às preferências do
condutor.
1. Desaperte a porca de aperto.
2. Gire a porca de ajuste em direcção
a
para aumentar a precarga da mola, e
em direcção
b para diminui-la.
1. Alavanca ajustador
1. Contraporca
2. Porca ajustador
a. Distância “A”
Precarga de mola:
Mínimo (mole):
Distância “A” = 59 mm
Padrão:
Distância “A” = 61 mm
Máximo (duro):
Distância “A” = 63 mm
P_4tx_Functions.fm Page 15 Wednesday, October 6, 1999 9:15 AM
Page 30 of 99

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-16
3

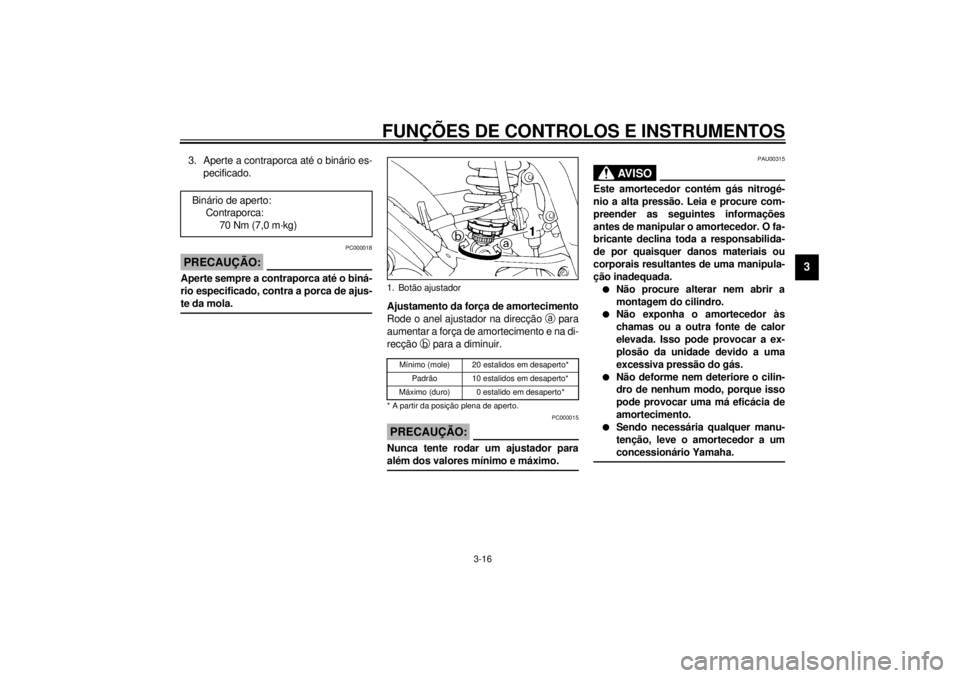

3. Aperte a contraporca até o binário es-
pecificado.
PC000018
PRECAUÇÃO:@ Aperte sempre a contraporca até o biná-
rio especificado, contra a porca de ajus-
te da mola. @
Ajustamento da força de amortecimento
Rode o anel ajustador na direcção
a para
aumentar a força de amortecimento e na di-
recção
b para a diminuir.CI-29P
PC000015PRECAUÇÃO:@ Nunca tente rodar um ajustador para
além dos valores mínimo e máximo. @
PAU00315
AV I S O
@ Este amortecedor contém gás nitrogé-
nio a alta pressão. Leia e procure com-
preender as seguintes informações
antes de manipular o amortecedor. O fa-
bricante declina toda a responsabilida-
de por quaisquer danos materiais ou
corporais resultantes de uma manipula-
ção inadequada.l
Não procure alterar nem abrir a
montagem do cilindro.
l
Não exponha o amortecedor às
chamas ou a outra fonte de calor
elevada. Isso pode provocar a ex-
plosão da unidade devido a uma
excessiva pressão do gás.
l
Não deforme nem deteriore o cilin-
dro de nenhum modo, porque isso
pode provocar uma má eficácia de
amortecimento.
l
Sendo necessária qualquer manu-
tenção, leve o amortecedor a um
concessionário Yamaha.
@
Binário de aperto:
Contraporca:
70 Nm (7,0 m·kg)
1. Botão ajustador
Mínimo (mole) 20 estalidos em desaperto*
Padrão 10 estalidos em desaperto*
Máximo (duro) 0 estalido em desaperto*
* A partir da posição plena de aperto.
P_4tx_Functions.fm Page 16 Wednesday, October 6, 1999 9:15 AM
