YAMAHA TDM 850 2000 Manual de utilização (in Portuguese)

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-17
3
PAU00324
Prendedores de correia para
bagagemExistem quatro prendedores de correia
para bagagem sob o assento do passagei-
ro, dois dos quais podem ser virados para
fora para um acesso mais fácil.
PAU00330
CavaleteEste modelo está equipado com um siste-
ma de corte do circuito de ignição. A moto
não deve ser conduzida com o cavelete
descido. O cavalete está situado no lado es-
querdo do quadro. (Consulte a página 5-1
para uma explicação deste sistema).
PW000044
AV I S O
@ Esta moto não deve ser manobrada com
o cavalete descido. Se este não estiver
convenientemente recolhido, pode tocar
no chão e distrair o operador, podendo
assim levá-lo a perder o controlo da mo-
to. Yamaha concebeu nesta moto um
sistema de bloqueio para ajudar o con-
dutor a lembrar-se de que deve recolher
o cavalete. Consulte atentamente as ins-
truções de funcionamento a seguir men-
cionadas e, se houver qualquer
indicação de um eventual mau funciona-
mento, leve imediatamente a moto a um
concessionário Yamaha para reparação. @
PAU00331
Verificação do funcionamento
do interruptor do cavalete/
embraiagemVerifique o funcionamento dos interrupto-
res do cavalete e da embraiagem, de acor-
do com as informações que seguem.CD-11P
1. Prendedor da correia para bagagem (´ 4)
RODE O INTERRUPTOR PRINCIPAL
ATÉ A POSIÇÃO “ON” E O
INTERRUPTOR DE PARAGEM DO
MOTOR ATÉ “ ”.A TRANSMISSÃO ESTÁ ENGATADA E
O CAVALETE ESTÁ LEVANTADO.PUXE PARA DENTRO A ALAVANCA
DA EMBRAIAGEM E CARREGUE NO
INTERRUPTOR DE ARRANQUE.O MOTOR ARRANCA.O INTERRUPTOR DA EMBRAIAGEM
ESTÁ OK.
P_4tx_Functions.fm Page 17 Wednesday, October 6, 1999 9:15 AM

FUNÇÕES DE CONTROLOS E INSTRUMENTOS
3-18
3
CD-11P
PW000045
AV I S O
@ Se verificar qualquer mau funcionamen-
to, consulte imediatamente um conces-
sionário Yamaha. @O CAVALETE ESTÁ DESCIDO.O MOTOR PÁRA.O INTERRUPTOR DO CAVALETE
ESTÁ OK.
P_4tx_Functions.fm Page 18 Wednesday, October 6, 1999 10:54 AM

P_4tx_Functions.fm Page 19 Wednesday, October 6, 1999 9:15 AM

INSPECÇÕES PRÉ-OPERACIONAIS
4
Lista de inspecções pré-operacionais ................................................ 4-1
P_4tx_PreopTOC.fm Page 1 Wednesday, October 6, 1999 9:15 AM

4-1
4
PAU01114
4-INSPECÇÕES PRÉ-OPERACIONAISOs proprietários são pessoalmente responsáveis pelas condições dos seus veículos. As funções vitais da sua motocicleta podem come-
çar a deteriorar-se rápida e inesperadamente, mesmo que permaneça não-utilizada (por exemplo, se exposta aos fenómenos da nature-
za). Quaisquer avarias, fugas de fluidos ou perda da pressão dos pneus pode ter sérias consequências. Portanto, é muito importante que,
em adição a uma inspecção visual completa, verifiquem-se os pontos a seguir antes de cada condução.
PAU00340
LISTA DE INSPECÇÕES PRÉ-OPERACIONAIS
ITEM INSPECÇÕES PÁGINA
Travão dianteiro• Verifique o funcionamento, o nível de fluido e se há fuga de fluido.
• Encha com fluido de travão DOT 4, se necessário.
3-9, 6-20 ~ 6-23
Travão traseiro• Verifique o funcionamento, o nível de fluido e se há fuga de fluido.
• Encha com fluido de travão DOT 4, se necessário.
Embraiagem• Verificar o funcionamento, estado e folga.
• Ajuste, se necessário. 3-8, 6-19 ~ 6-20
Punho e invólucro do
acelerador• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-16, 6-25
Óleo do motor• Inspeccione o nível de óleo.
• Encha com óleo, se necessário.6-8 ~ 6-10
Depósito de líquido
refrigerante• Verifique o nível de refrigerante.
• Encha com líquido refrigerante, se necessário.6-10
Corrente de transmissão• Verifique as condições e a folga da corrente.
• Ajuste, se necessário. 6-23 ~ 6-24
Rodas e pneus• Verificar a pressão, a usura e a deterioração dos pneus. 6-17 ~ 6-19, 6-28
Cabos de metro e controlo• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-24 ~ 6-25
Eixo do pedal de travão• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-25
Pivôs da alavanca de travão e
de embraiagem• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-25
Articulações do cavalete
lateral• Verifique se o funcionamento é estável.
• Lubrifique, se necessário.6-26
P_4tx_Preop.fm Page 1 Wednesday, October 6, 1999 9:16 AM

INSPECÇÕES PRÉ-OPERACIONAIS4-2
4
NOTA:Inspecções pré-operacionais devem ser efectuadas cada vez que a motocicleta vá ser utilizada. Tal inspecção pode ser realizada na sua
totalidade em pouquíssimo tempo, e a segurança adicionada tornará mais que proveitoso o tempo dispendido.
AV I S O
Se algum elemento da INSPECÇÃO PRÉ-OPERAÇÃO não funcionar correctamente, mande-o verificar e reparar antes de utilizar
a moto.Fixadores do chassis• Certifique-se de que todas as porcas, parafusos e cavilhas estão apropriadamen-
te apertados.
• Aperte, se necessário.—
Luzes, sinais e interruptores• Verifique se o funcionamento está correcto. 6-30 ~ 6-32
Combustível• Inspeccione o nível de combustível.
• Encha com combustível, se necessário.3-11 ITEM INSPECÇÕES PÁGINA
P_4tx_Preop.fm Page 2 Wednesday, October 6, 1999 9:16 AM

P_4tx_Preop.fm Page 3 Wednesday, October 6, 1999 9:16 AM

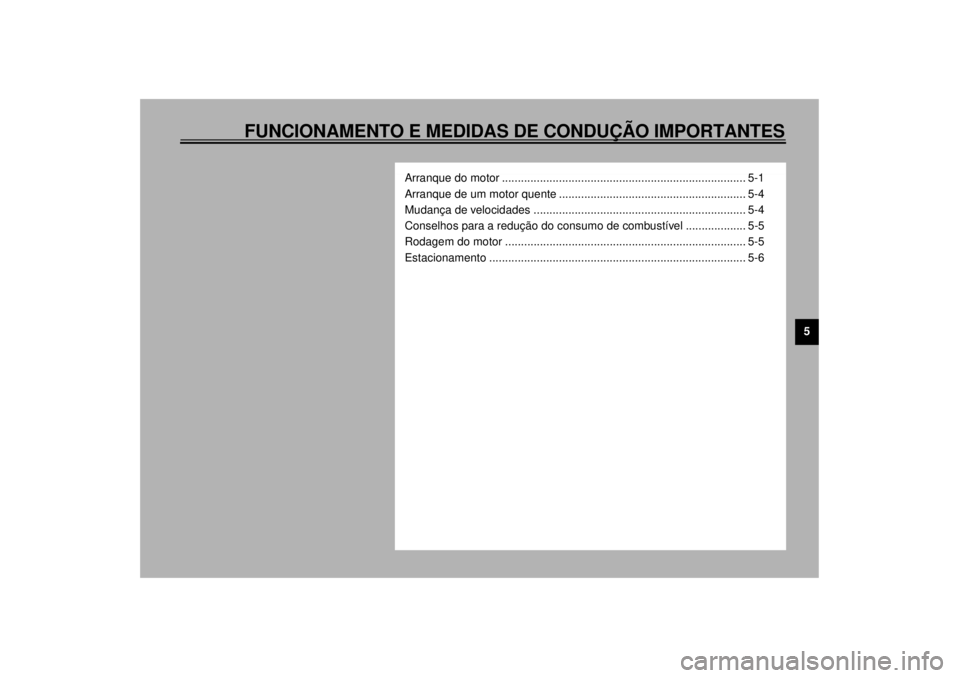

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5
Arranque do motor ............................................................................. 5-1
Arranque de um motor quente ........................................................... 5-4
Mudança de velocidades ................................................................... 5-4
Conselhos para a redução do consumo de combustível ................... 5-5
Rodagem do motor ............................................................................ 5-5
Estacionamento ................................................................................. 5-6
P_4tx_OperationTOC.fm Page 1 Wednesday, October 6, 1999 9:16 AM

5-1
5
PAU00372
5-FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
PAU00373
AV I S O
@ l
Antes de montar na sua moto, fami-
liarize-se com todos os comandos
de funcionamento e com as suas
funções. Peça a um concessionário
Yamaha que lhe explique qualquer
comando ou funcionamento que
não tenha compreendido perfeita-
mente.
l
Nunca ligue o motor nem o deixe li-
gado por muito tempo num recinto
fechado. Os fumos de escape são
venenosos e podem causar des-
maios e a morte em pouco tempo.
Opere sempre em recintos com
ventilação adequada.
l
Antes de pôr o motor a trabalhar,
levante o cavalete. O facto de não
levantar completamente o cavalete
pode causar acidentes graves no
momento em que faz uma curva.
@
PAU01665*
Arranque do motorNOTA:@ Esta moto está equipada com um sistema
de corte do circuito de arranque e de igni-
ção. O motor só pode ser accionado sob
uma das seguintes condições:l
Com a transmissão em ponto morto.
l
Com o cavalete levantado, a transmis-
são engrenacla e a embraiagem de-
sengatada.
A moto não deve ser conduzida com o ca-
valete descido.
@
PW000054
AV I S O
@ Antes de efectuar os passos que se-
guem, verifique o funcionamento dos in-
terruptores do cavalete e da
embraiagem. (Consulte a página 3-17.) @
P_4tx_Operation.fm Page 1 Wednesday, October 6, 1999 9:16 AM

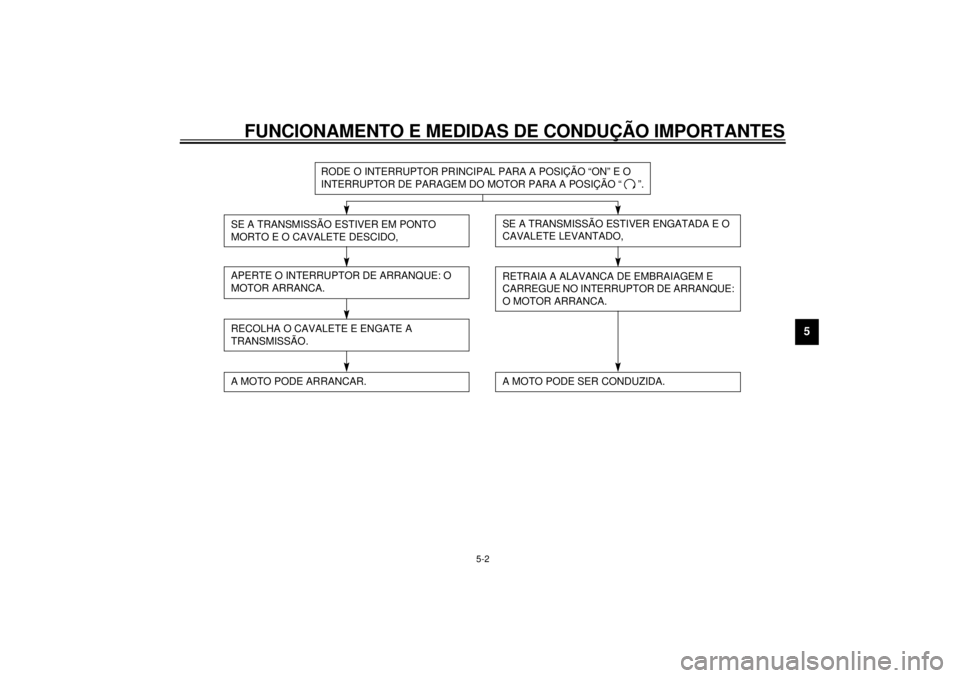

FUNCIONAMENTO E MEDIDAS DE CONDUÇÃO IMPORTANTES
5-2
5
CF-28P
RODE O INTERRUPTOR PRINCIPAL PARA A POSIÇÃO “ON” E O
INTERRUPTOR DE PARAGEM DO MOTOR PARA A POSIÇÃO “ ”.
SE A TRANSMISSÃO ESTIVER EM PONTO
MORTO E O CAVALETE DESCIDO,APERTE O INTERRUPTOR DE ARRANQUE: O
MOTOR ARRANCA.RECOLHA O CAVALETE E ENGATE A
TRANSMISSÃO.
SE A TRANSMISSÃO ESTIVER ENGATADA E O
CAVALETE LEVANTADO,RETRAIA A ALAVANCA DE EMBRAIAGEM E
CARREGUE NO INTERRUPTOR DE ARRANQUE:
O MOTOR ARRANCA.
A MOTO PODE ARRANCAR.
A MOTO PODE SER CONDUZIDA.
P_4tx_Operation.fm Page 2 Wednesday, October 6, 1999 9:16 AM
