8
8-3
SPECIFICATIES
Maximale belasting* 203 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor
225 kPa (2,25 kgf/cm2, 2,25 bar)
Achter250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximale*
Voor
225 kPa (2,25 kgf/cm2, 2,25 bar)
Achter290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge shelheid
Voor
225 kPa (2,25 kgf/cm2, 2,25 bar)
Achter250 kPa (2,50 kgf/cm2, 2,50 bar)
*Totaal gewicht van motorrijder, passagier, bagage en
accessoires
Wielen
Voor
Type Geitwielen
Bandenmaat 18 M/C ×MT 3,50
Achter
Type Geitwielen
Bandenmaat 17 M/C ×MT 5,00Remmen
Voor
Type Dubbele schijfrem
BedieningRechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtevoet
Vloeistof DOT 4
Wielophanging
Voor
Type Teleskoopvork
Achter
Type Zwaaiarm (Monocross)
Voor/Schokdempers
Voor Schroefveer/oliegedempt
AchterSchroefveer/gas-olie gedempt
Veerweg
Voor 150 mm
Achter 133 mm
5PS-28199-D1 9/9/02 4:55 PM Page 100
Page 102 of 110
8
8-4
SPECIFICATIES
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroomdynamo met
permanente magneten
Standaard vermogen 14 V, 31,5 A @ 5.000 tpm
Accu
Type GT12B-4
Gloeilampen, capaciteit 12 V, 10 Ah
Type koplampHalogeen
Gloeilampen voltage, wattage ×aantal
Koplamp 12 V, 55 W ×2
Parkeerlicht 12 V, 5 W ×1
Achterlicht/remlicht 12 V, 5/21 W ×1
Voorremrichtingaanwizerlamp 12 V, 10 W ×2
Achterremrichtingaawijzerlamp 12 V, 10 W ×2
Instrumentenverlichting 12 V, 2 W ×2
Controlelampje voor vrijstand 12 V, 1,2 W ×1
Controlelampje gootlicht 12 V, 1,4 W ×1
Controlelampje
richtingaanwijzers 12 V, 1,2 W ×2
Waarschuwingslampje voor
olieniveau L.E.D. ×1
Waarschuwingslampje
motorstoring 12 V, 1,4 W ×1Zekering
Hoofdzekering 40 A
Koplampzekerin 15 A
Zekering signaleringssysteem 10 A
Zekering ontstekingssysteem 10 A
Zekering richtingaanwijzer/
alarmverlichting 10 A
Circuitzekering kilometerteller/
klok (reservezekering) 5 A
Zekering radiatorkoelvin 20 A
Zekering elektronisch
brandstofinjectiesysteem 10 A
5PS-28199-D1 9/9/02 4:55 PM Page 101
Page 103 of 110
Alle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTORAMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g
× 2,205× 0,03527lb
oz
Snelheid km/u
× 0,6214 mi/u
Afstandkm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm3)
cc (cm3)
L (liter)
L (liter)× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8
8-5
SPECIFICATIES
DAU04513
OmrekentabelOmrekentabel
5PS-28199-D1 9/9/02 4:55 PM Page 102
Page 104 of 110
GEBRUIKERSINFORMATIE
Identificatienummers ...........................................................................................9-1
Identificatienummer sleutel .................................................................................9-1
Voertuigidentificatienummer ...............................................................................9-1
Modelinformatiesticker ........................................................................................9-2
9
5PS-28199-D1 9/9/02 4:55 PM Page 103
Page 105 of 110
9
9-1
DAU01039
GEBRUIKERSINFORMATIE
DAU02944
IdentificatienummersIdentificatienummersNoteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de model-
stickerinformatie in onderstaande ruimtes.
Deze nummers heeft u nodig om reserve-
onderdelen bij een Yamaha dealer te
bestellen of wanneer uw machine is
gestolen.
1. IDENTIFICATIENUMMER
SLEUTEL:
2. VOERTUIGIDENTIFICATIE
NUMMER:
3. MODELINFORMATIESTICKER:
DAU01043
VoertuigidentificatienummerVoertuigidentificatienummerHet voertuigidentificatienummer is inge-
slagen op de balhoofdbuis.
Noteer dit nummer in het daartoe bestem-
de vakje.
OPMERKING:
Het voertuigidentificatienummer is
bedoeld voor identificatie van uw motor-
fiets en kan worden gebruikt om uw motor
in uw land aan te melden voor kenteken-
registratie.
1. Voertuigidentificatienummer
DAU01041
Identificatienummer sleutelIdentificatienummer sleutelNoteer dit nummer in het daartoe bestem-
de vakje en gebruik dit als referentie bij
het bestellen van een nieuwe sleutel.
1. Identificatienummer sleutel
1
6
5PS-28199-D1 9/9/02 4:55 PM Page 104
Page 106 of 110
9
9-2
GEBRUIKERSINFORMATIE
DAU01050
ModelinformatiestickerModelinformatiestickerDe modelinformatiesticker is onder het
zadel bevestigd aan het frame. (Zie pagi-
na 3-13 voor instructies over verwijderen
en aanbrengen van het zadel.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij
een Yamaha dealer.
1. Modelinformatiesticker
5PS-28199-D1 9/9/02 4:55 PM Page 105
Page 107 of 110

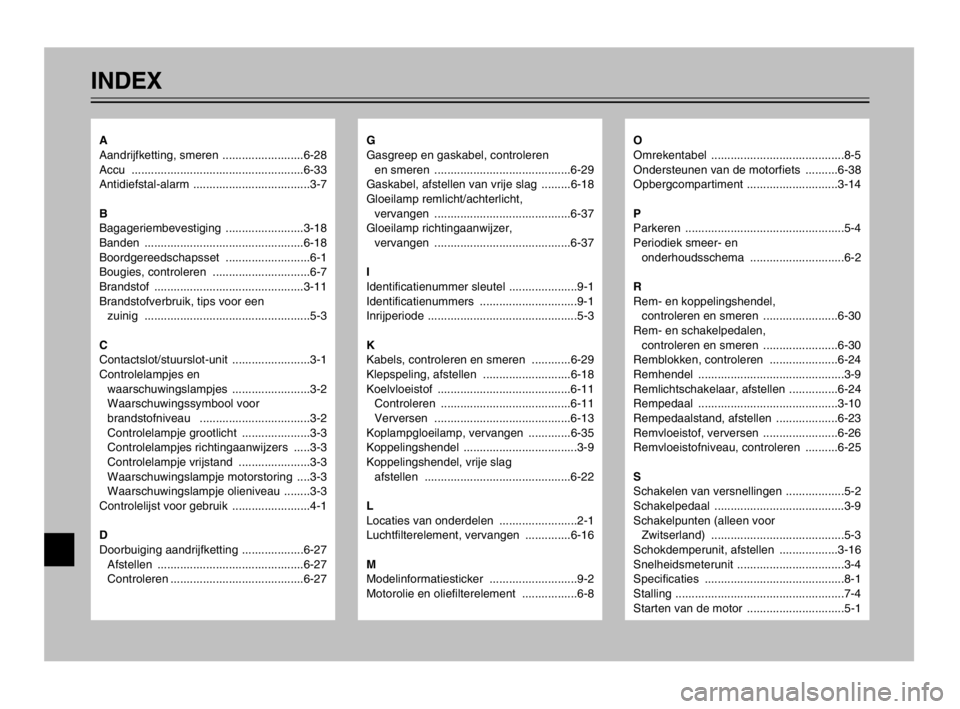

INDEX
G
Gasgreep en gaskabel, controleren
en smeren ..........................................6-29
Gaskabel, afstellen van vrije slag .........6-18
Gloeilamp remlicht/achterlicht,
vervangen ..........................................6-37
Gloeilamp richtingaanwijzer,
vervangen ..........................................6-37
I
Identificatienummer sleutel .....................9-1
Identificatienummers ..............................9-1
Inrijperiode ..............................................5-3
K
Kabels, controleren en smeren ............6-29
Klepspeling, afstellen ...........................6-18
Koelvloeistof .........................................6-11
Controleren ........................................6-11
Verversen ..........................................6-13
Koplampgloeilamp, vervangen .............6-35
Koppelingshendel ...................................3-9
Koppelingshendel, vrije slag
afstellen .............................................6-22
L
Locaties van onderdelen ........................2-1
Luchtfilterelement, vervangen ..............6-16
M
Modelinformatiesticker ...........................9-2
Motorolie en oliefilterelement .................6-8O
Omrekentabel .........................................8-5
Ondersteunen van de motorfiets ..........6-38
Opbergcompartiment ............................3-14
P
Parkeren .................................................5-4
Periodiek smeer- en
onderhoudsschema .............................6-2
R
Rem- en koppelingshendel,
controleren en smeren .......................6-30
Rem- en schakelpedalen,
controleren en smeren .......................6-30
Remblokken, controleren .....................6-24
Remhendel .............................................3-9
Remlichtschakelaar, afstellen ...............6-24
Rempedaal ...........................................3-10
Rempedaalstand, afstellen ...................6-23
Remvloeistof, verversen .......................6-26
Remvloeistofniveau, controleren ..........6-25
S
Schakelen van versnellingen ..................5-2
Schakelpedaal ........................................3-9
Schakelpunten (alleen voor
Zwitserland) .........................................5-3
Schokdemperunit, afstellen ..................3-16
Snelheidsmeterunit .................................3-4
Specificaties ...........................................8-1
Stalling ....................................................7-4
Starten van de motor ..............................5-1A
Aandrijfketting, smeren .........................6-28
Accu .....................................................6-33
Antidiefstal-alarm ....................................3-7
B
Bagageriembevestiging ........................3-18
Banden .................................................6-18
Boordgereedschapsset ..........................6-1
Bougies, controleren ..............................6-7
Brandstof ..............................................3-11
Brandstofverbruik, tips voor een
zuinig ...................................................5-3
C
Contactslot/stuurslot-unit ........................3-1
Controlelampjes en
waarschuwingslampjes ........................3-2
Waarschuwingssymbool voor
brandstofniveau ..................................3-2
Controlelampje grootlicht .....................3-3
Controlelampjes richtingaanwijzers .....3-3
Controlelampje vrijstand ......................3-3
Waarschuwingslampje motorstoring ....3-3
Waarschuwingslampje olieniveau ........3-3
Controlelijst voor gebruik ........................4-1
D
Doorbuiging aandrijfketting ...................6-27
Afstellen .............................................6-27
Controleren .........................................6-27
5PS-28199-D1 9/9/02 4:55 PM Page 106
Page 108 of 110
Startspersysteem .................................3-19
Stationair motortoerental ......................6-17
Storingzoeken ......................................6-43
Storingzoekschema’s ...........................6-44
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................6-5
Stuurschakelaars ....................................3-7
Dimlichtschakelaar ...............................3-7
Lichtsignaalschakelaar ........................3-7
Claxonschakelaar ................................3-8
Noodstopschakelaar ............................3-8
Richtingaanwijzerschakelaar ...............3-8
Schakelaar voor alarmverlichting .........3-8
Startknop .............................................3-8
Stuursysteem, controle .........................6-32
T
Tankbeluchtingsslang ...........................3-12
Tankdop ...............................................3-10
Temperatuurmeter koelvloeistof .............3-6
Toerentellerunit ......................................3-5
U
Uitlaatkatalysator ..................................3-12
V
Veiligheidsinformatie ..............................1-1
Verzorging ..............................................7-1
Voertuigidentificatienummer ...................9-1
Voorvork, afstellen ................................3-14
Voorvork, controleren ...........................6-31W
Wiel (achter) .........................................6-40
Aanbrengen ........................................6-42
Verwijderen ........................................6-40
Wiel (voor) ............................................6-39
Aanbrengen ........................................6-40
Verwijderen ........................................6-39
Wielen ..................................................6-22
Wiellagers, controleren .........................6-32
Wielophanging (achter), smeren ..........6-31
Z
Zadel ....................................................3-13
Zekeringen, vervangen .........................6-34
Zijstandaard ..........................................3-18
Zijstandaard, controleren en smeren ....6-30
INDEX
5PS-28199-D1 9/9/02 4:55 PM Page 107
Page 109 of 110
5PS-28199-D1 9/9/02 4:55 PM Page 108
Page 110 of 110
GEDRUKT OP RECYCLAGEPAPIER
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.9-0.3x1 !
(D)
HANDLEIDING
5PS-28199-D1
TDM900
5PS-D1_hyoushi 9/6/02 9:51 AM Page 1
