YAMAHA TDM 900 2003 Manual de utilização (in Portuguese)

8
8-3
ESPECIFICAÇÕES
Carga máximo* 203 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro
225 kPa (2,25 kgf/cm2, 2,25 bar)
Traseiro 250 kPa (2,50 kgf/cm
2, 2,50 bar)
90 kg–carga
máximo*
Dianteiro
225 kPa (2,25 kgf/cm2, 2,25 bar)
Traseiro 290 kPa (2,90 kgf/cm
2, 2,90 bar)
Condução a alta velocidade
Dianteiro
225 kPa (2,25 kgf/cm2, 2,25 bar)
Traseiro 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Peso total do condutor, do passageiro, da carga e acessórios
Rodas
Dianteira
Tipo Rodas de liga
Dimensão 18 M/C ×MT 3,50
Traseira
Tipo Rodas de liga
Dimensão 17 M/C ×MT 5,00Travão
Dianteiro
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
Traseiro
Tipo Travão de disco único
Operação Com o pé direito
Fluido DOT 4
Suspensão
Dianteiro
Tipo Forquilha telescópica
Traseiro
Tipo Braço articulado (monocross)
Mola/amortecedor choques
Dianteiro Mola heilcoidal/
amortecedor a óleo
Traseiro Mola gas-heilcoidal/
amortecedor de óleo-gás
Curso da roda
Dianteiro 150 mm
Traseiro 133 mm
5PS-28199-P1 9/13/02 11:56 AM Page 100

8
8-4
ESPECIFICAÇÕES
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 31,5 A @ 5.000 rpm
Bateria
Tipo GT12B-4
Voltagem, copacidade 12 V, 10 Ah
Tipo de farolHalogénea
Voltagem/wattagem/quantidade das lâmpadas
Farol dianteiro 12 V, 55 W ×2
Luz auxiliar 12 V, 5 W ×1
Farolim/travão de trás 12 V, 5/21 W ×1
Sinal luminoso de mudança 12 V, 10 W ×2
de direcção da dianteiro
Sinal luminoso de mudança 12 V, 10 W ×2
de direcção de traseiro
Luz do manómetro 12 V, 2 W ×1
Indicador luminoso de ponto 12 V, 1,2 W ×1
morto
Indicador luminoso de máximos 12 V, 1,4 W ×1
Indicador luminoso de mudança 12 V, 1,2 W ×2
de direcção
Luz de advertência do nível de L.E.D. ×1
óleo
Luz de advertência de 12 V, 1,4 W ×1
problema no motorFusível
Fusível principal 40 A
Fusível do farol dianteiro 15 A
Fusível do sistema de
sinalização10 A
Fusível da ignição10 A
Fusível do sinal de mudança
de direcção e da luz de perigo 10 A
Fusível do conta-quilómetros e
do relógio (fusível de reserva) 5 A
Fusível da ventoinha do
radiador 20 A
Fusível do sistema electrónico
de injecção de combustível 10 A
5PS-28199-P1 9/13/02 11:56 AM Page 101

Todos dados de especificação deste manual encontram-se
enumerados em SI e UNIDADES MÉTRICAS.
Utilize esta tabela para converter os valores do sistema
MÉTRICO para valores no sistema IMPERIAL.
Exemplo:
VALOR NO
SISTEMA
MÉTRICOFACTOR DE
CONVERSÃOVALOR NO
SISTEMA
IMPERIAL
2 mm× 0,03937 = 0,08 pol
Tabela de conversão
SISTEMA MÉTRICO PARA SISTEMA IMPERIAL
Unidade no sistema
métricoFactor de conversãoUnidade no sistema
imperial
Bináriom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679lbf·pés
lbf·pol.
lbf·pés
lbf·pol.
Pesokg
g
× 2,205× 0,03527lb
onças
Velocidade km/h
× 0,6214 milhas/h
Distânciakm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937milhas
pés
jardas
pol.
pol.
Volume,
Capacidadecc (cm3)
cc (cm3)
L (litro)
L (litro)× 0,03527× 0,06102× 0,8799× 0,2199onças (liq. IMP)
pol·cúbicas
qt (liq. IMP)
gal (liq. IMP)
Várioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 pol./lb
psi (pol/lb
2)
°F
8
8-5
ESPECIFICAÇÕES
PAU04513
Tabela de conversãoTabela de conversão
5PS-28199-P1 9/13/02 11:56 AM Page 102

INFORMAÇÕES PARA O CONSUMIDOR
Números de identificação ...............................................................................9-1
Número de identificação da chave .................................................................9-1
Número de identificação do veículo ...............................................................9-1
Etiqueta do modelo ........................................................................................9-2
9
5PS-28199-P1 9/13/02 11:56 AM Page 103

9
9-1
PAU01039
INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificaçãoNúmeros de identificação
Registe o número de identificação da
chave, o número de identificação do veí-
culo e a informação da etiqueta do mode-
lo nos espaços fornecidos a seguir para
que sirvam de auxiliares sempre que
encomende peças sobresselentes a um
concessionário Yamaha ou para referên-
cia caso o veículo seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
3. INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU01043
Número de identificação do
veículo
Número de identificação do veículo
O número de identificação do veículo
está gravado no tubo dianteiro da
direcção.
Registe este número no espaço fornecido
para esse efeito neste manual.
NOTA:
O número de identificação do veículo é
utilizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na
direcção-geral de viação da sua área.
1. Número de identificação do veículo
PAU01041
Número de identificação da
chave
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta.
Registe este número no espaço fornecido
para esse efeito neste manual e utilize-o
como referência para quando encomen-
dar uma nova chave.
1. Número de identificação da chave
1
6
5PS-28199-P1 9/13/02 11:56 AM Page 104

9
9-2
INFORMAÇÕES PARA O CONSUMIDOR
PAU01050
Etiqueta do modeloEtiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento. (Consulte a
página 3-13 para obter instruções relati-
vas aos procedimentos de remoção e ins-
talação do assento.) Registe a infor-
mação constante nesta etiqueta no
espaço providenciado para esse efeito
neste manual. Esta informação será
necessária para encomendar peças
sobresselentes a um concessionário
Yamaha.
1. Etiqueta do modelo
5PS-28199-P1 9/13/02 11:56 AM Page 105

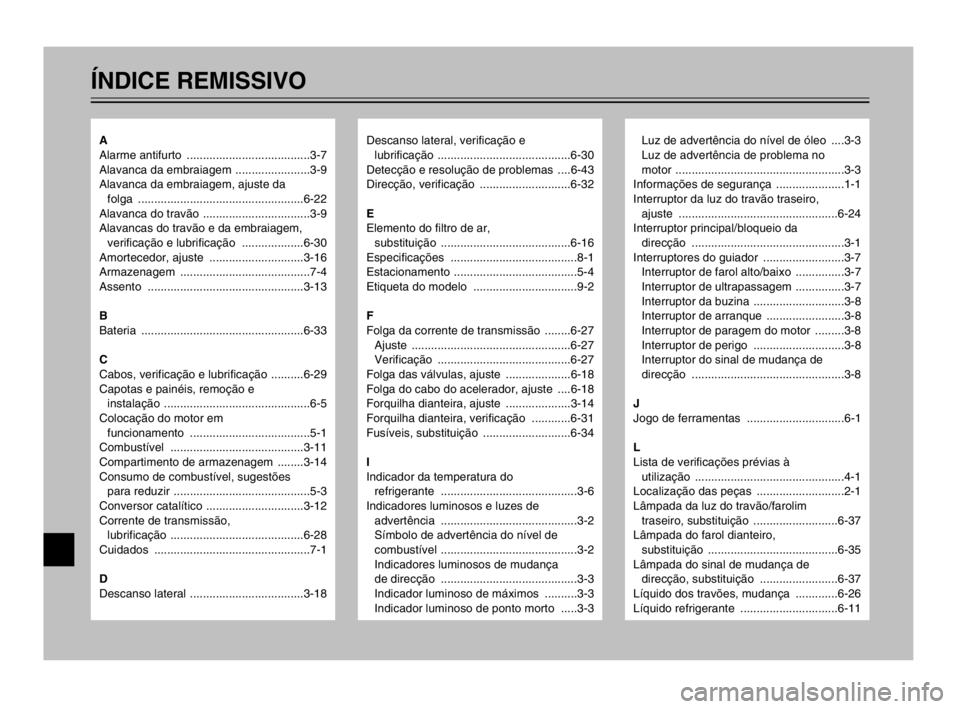

ÍNDICE REMISSIVO
Descanso lateral, verificação e
lubrificação .........................................6-30
Detecção e resolução de problemas ....6-43
Direcção, verificação ............................6-32
E
Elemento do filtro de ar,
substituição ........................................6-16
Especificações .......................................8-1
Estacionamento ......................................5-4
Etiqueta do modelo ................................9-2
F
Folga da corrente de transmissão ........6-27
Ajuste .................................................6-27
Verificação .........................................6-27
Folga das válvulas, ajuste ....................6-18
Folga do cabo do acelerador, ajuste ....6-18
Forquilha dianteira, ajuste ....................3-14
Forquilha dianteira, verificação ............6-31
Fusíveis, substituição ...........................6-34
I
Indicador da temperatura do
refrigerante ..........................................3-6
Indicadores luminosos e luzes de
advertência ..........................................3-2
Símbolo de advertência do nível de
combustível ..........................................3-2
Indicadores luminosos de mudança
de direcção ..........................................3-3
Indicador luminoso de máximos ..........3-3
Indicador luminoso de ponto morto .....3-3Luz de advertência do nível de óleo ....3-3
Luz de advertência de problema no
motor ....................................................3-3
Informações de segurança .....................1-1
Interruptor da luz do travão traseiro,
ajuste .................................................6-24
Interruptor principal/bloqueio da
direcção ...............................................3-1
Interruptores do guiador .........................3-7
Interruptor de farol alto/baixo ...............3-7
Interruptor de ultrapassagem ...............3-7
Interruptor da buzina ............................3-8
Interruptor de arranque ........................3-8
Interruptor de paragem do motor .........3-8
Interruptor de perigo ............................3-8
Interruptor do sinal de mudança de
direcção ...............................................3-8
J
Jogo de ferramentas ..............................6-1
L
Lista de verificações prévias à
utilização ..............................................4-1
Localização das peças ...........................2-1
Lâmpada da luz do travão/farolim
traseiro, substituição ..........................6-37
Lâmpada do farol dianteiro,
substituição ........................................6-35
Lâmpada do sinal de mudança de
direcção, substituição ........................6-37
Líquido dos travões, mudança .............6-26
Líquido refrigerante ..............................6-11A
Alarme antifurto ......................................3-7
Alavanca da embraiagem .......................3-9
Alavanca da embraiagem, ajuste da
folga ...................................................6-22
Alavanca do travão .................................3-9
Alavancas do travão e da embraiagem,
verificação e lubrificação ...................6-30
Amortecedor, ajuste .............................3-16
Armazenagem ........................................7-4
Assento ................................................3-13
B
Bateria ..................................................6-33
C
Cabos, verificação e lubrificação ..........6-29
Capotas e painéis, remoção e
instalação .............................................6-5
Colocação do motor em
funcionamento .....................................5-1
Combustível .........................................3-11
Compartimento de armazenagem ........3-14
Consumo de combustível, sugestões
para reduzir ..........................................5-3
Conversor catalítico ..............................3-12
Corrente de transmissão,
lubrificação .........................................6-28
Cuidados ................................................7-1
D
Descanso lateral ...................................3-18
5PS-28199-P1 9/13/02 11:56 AM Page 106

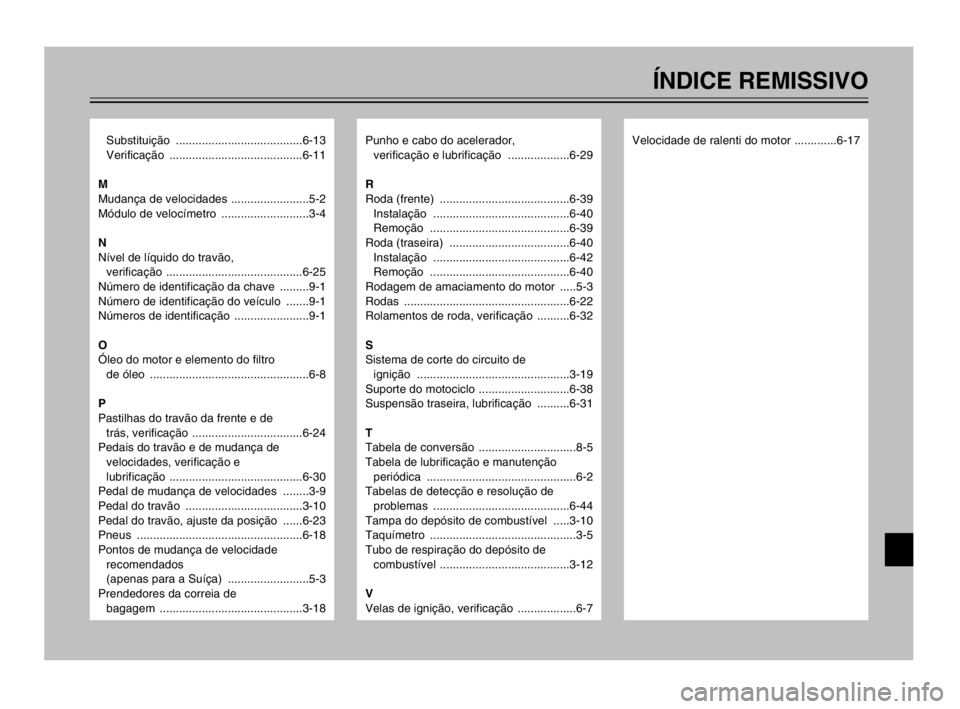

Substituição .......................................6-13
Verificação .........................................6-11
M
Mudança de velocidades ........................5-2
Módulo de velocímetro ...........................3-4
N
Nível de líquido do travão,
verificação ..........................................6-25
Número de identificação da chave .........9-1
Número de identificação do veículo .......9-1
Números de identificação .......................9-1
O
Óleo do motor e elemento do filtro
de óleo .................................................6-8
P
Pastilhas do travão da frente e de
trás, verificação ..................................6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação .........................................6-30
Pedal de mudança de velocidades ........3-9
Pedal do travão ....................................3-10
Pedal do travão, ajuste da posição ......6-23
Pneus ...................................................6-18
Pontos de mudança de velocidade
recomendados
(apenas para a Suíça) .........................5-3
Prendedores da correia de
bagagem ............................................3-18Punho e cabo do acelerador,
verificação e lubrificação ...................6-29
R
Roda (frente) ........................................6-39
Instalação ..........................................6-40
Remoção ...........................................6-39
Roda (traseira) .....................................6-40
Instalação ..........................................6-42
Remoção ...........................................6-40
Rodagem de amaciamento do motor .....5-3
Rodas ...................................................6-22
Rolamentos de roda, verificação ..........6-32
S
Sistema de corte do circuito de
ignição ...............................................3-19
Suporte do motociclo ............................6-38
Suspensão traseira, lubrificação ..........6-31
T
Tabela de conversão ..............................8-5
Tabela de lubrificação e manutenção
periódica ..............................................6-2
Tabelas de detecção e resolução de
problemas ..........................................6-44
Tampa do depósito de combustível .....3-10
Taquímetro .............................................3-5
Tubo de respiração do depósito de
combustível ........................................3-12
V
Velas de ignição, verificação ..................6-7Velocidade de ralenti do motor .............6-17
ÍNDICE REMISSIVO
5PS-28199-P1 9/13/02 11:56 AM Page 107

5PS-28199-P1 9/13/02 11:56 AM Page 108

IMPRESSO EM PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.9-0.1x1 !
(P)
MANUAL DO UTILIZADOR
5PS-28199-P1
TDM900
5PS-P1_hyoushi 9/12/02 8:42 AM Page 1
