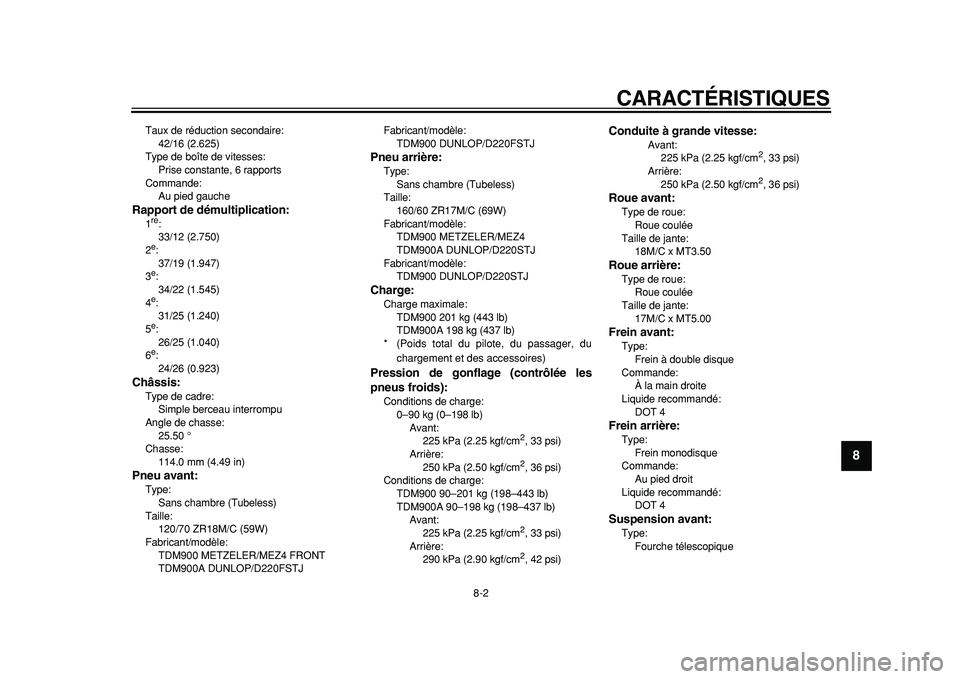

CARACTÉRISTIQUES
8-2
2
3
4
5
6
7
89

Taux de réduction secondaire:
42/16 (2.625)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re

:
33/12 (2.750)
2
e

:
37/19 (1.947)
3
e

:
34/22 (1.545)
4
e

:
31/25 (1.240)
5
e

:
26/25 (1.040)
6
e

:
24/26 (0.923)
Châssis:
Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.50 °
Chasse:
114.0 mm (4.49 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR18M/C (59W)
Fabricant/modèle:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJFabricant/modèle:
TDM900 DUNLOP/D220FSTJ
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
160/60 ZR17M/C (69W)
Fabricant/modèle:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Fabricant/modèle:
TDM900 DUNLOP/D220STJ
Charge:
Charge maximale:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Conditions de charge:
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb)
Avant:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Conduite à grande vitesse:
Avant:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
18M/C x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.00
Frein avant:
Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Fourche télescopique

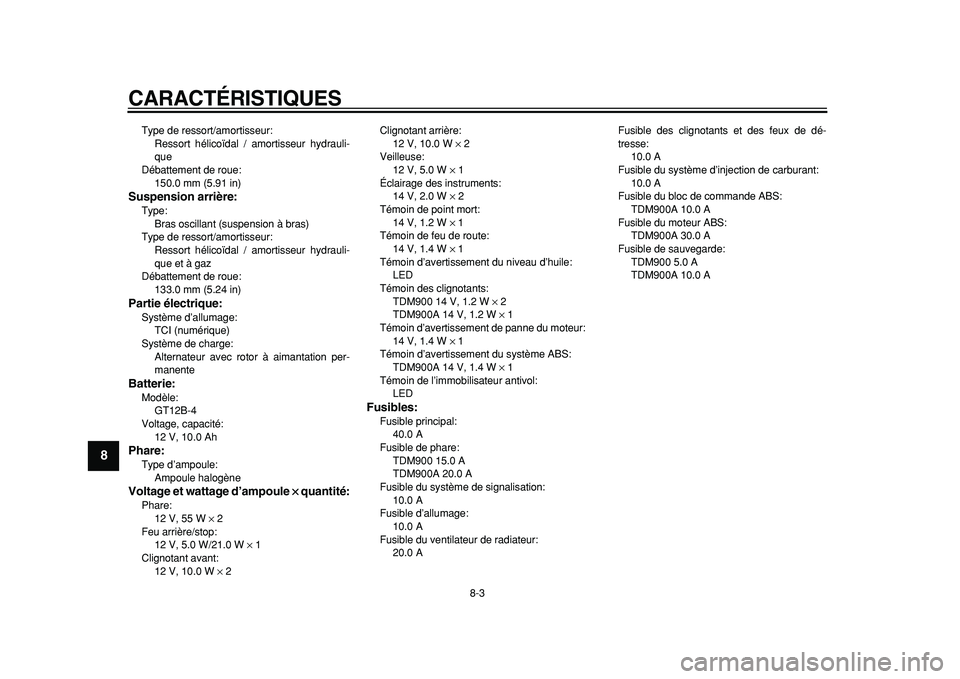

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
7
8
9

Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement de roue:
150.0 mm (5.91 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement de roue:
133.0 mm (5.24 in)
Partie électrique:
Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:
Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule
×× × ×
quantité:
Phare:
12 V, 55 W
×
2
Feu arrière/stop:
12 V, 5.0 W/21.0 W
×
1
Clignotant avant:
12 V, 10.0 W
×
2Clignotant arrière:
12 V, 10.0 W
×
2
Veilleuse:
12 V, 5.0 W
×
1
Éclairage des instruments:
14 V, 2.0 W
×
2
Témoin de point mort:
14 V, 1.2 W
×
1
Témoin de feu de route:
14 V, 1.4 W
×
1
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Témoin d’avertissement de panne du moteur:
14 V, 1.4 W
×
1
Témoin d’avertissement du système ABS:
TDM900A 14 V, 1.4 W
×
1
Témoin de l’immobilisateur antivol:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible de phare:
TDM900 15.0 A
TDM900A 20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 AFusible des clignotants et des feux de dé-
tresse:
10.0 A
Fusible du système d’injection de carburant:
10.0 A
Fusible du bloc de commande ABS:
TDM900A 10.0 A
Fusible du moteur ABS:
TDM900A 30.0 A
Fusible de sauvegarde:
TDM900 5.0 A
TDM900A 10.0 A

9-1
2
3
4
5
6
7
8
9

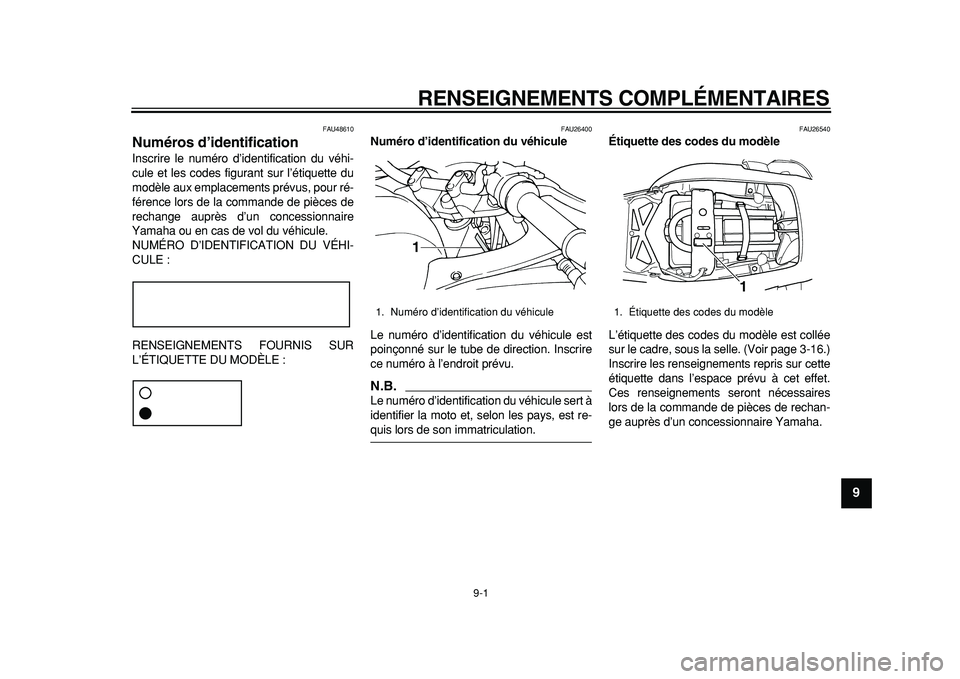

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48610
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1

1.Étiquette des codes du modèle
1

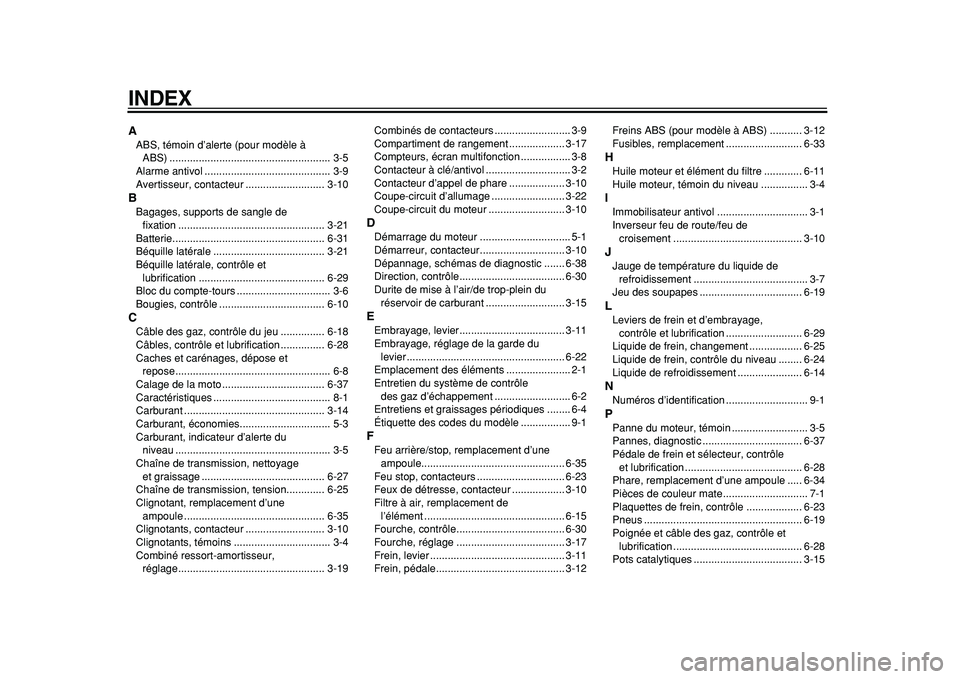

INDEX
A
ABS, témoin d’alerte (pour modèle à
ABS) ....................................................... 3-5
Alarme antivol ........................................... 3-9
Avertisseur, contacteur ........................... 3-10
B
Bagages, supports de sangle de
fixation .................................................. 3-21
Batterie.................................................... 6-31
Béquille latérale ...................................... 3-21
Béquille latérale, contrôle et
lubrification ........................................... 6-29
Bloc du compte-tours ................................ 3-6
Bougies, contrôle .................................... 6-10
C
Câble des gaz, contrôle du jeu ............... 6-18
Câbles, contrôle et lubrification ............... 6-28
Caches et carénages, dépose et
repose..................................................... 6-8
Calage de la moto ................................... 6-37
Caractéristiques ........................................ 8-1
Carburant ................................................ 3-14
Carburant, économies............................... 5-3
Carburant, indicateur d’alerte du
niveau ..................................................... 3-5
Chaîne de transmission, nettoyage
et graissage .......................................... 6-27
Chaîne de transmission, tension............. 6-25
Clignotant, remplacement d’une
ampoule ................................................ 6-35
Clignotants, contacteur ........................... 3-10
Clignotants, témoins ................................. 3-4
Combiné ressort-amortisseur,
réglage.................................................. 3-19Combinés de contacteurs .......................... 3-9
Compartiment de rangement ................... 3-17
Compteurs, écran multifonction ................. 3-8
Contacteur à clé/antivol ............................. 3-2
Contacteur d’appel de phare ................... 3-10
Coupe-circuit d’allumage ......................... 3-22
Coupe-circuit du moteur .......................... 3-10
D
Démarrage du moteur ............................... 5-1
Démarreur, contacteur............................. 3-10
Dépannage, schémas de diagnostic ....... 6-38
Direction, contrôle.................................... 6-30
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................... 3-15
E
Embrayage, levier.................................... 3-11
Embrayage, réglage de la garde du
levier ...................................................... 6-22
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle
des gaz d’échappement .......................... 6-2
Entretiens et graissages périodiques ........ 6-4
Étiquette des codes du modèle ................. 9-1
F
Feu arrière/stop, remplacement d’une
ampoule................................................. 6-35
Feu stop, contacteurs .............................. 6-23
Feux de détresse, contacteur .................. 3-10
Filtre à air, remplacement de
l’élément ................................................ 6-15
Fourche, contrôle..................................... 6-30
Fourche, réglage ..................................... 3-17
Frein, levier .............................................. 3-11
Frein, pédale............................................ 3-12Freins ABS (pour modèle à ABS) ........... 3-12
Fusibles, remplacement .......................... 6-33
H
Huile moteur et élément du filtre ............. 6-11
Huile moteur, témoin du niveau ................ 3-4
I
Immobilisateur antivol ............................... 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-10
J
Jauge de température du liquide de
refroidissement ....................................... 3-7
Jeu des soupapes ................................... 6-19
L
Leviers de frein et d’embrayage,
contrôle et lubrification .......................... 6-29
Liquide de frein, changement .................. 6-25
Liquide de frein, contrôle du niveau ........ 6-24
Liquide de refroidissement ...................... 6-14
N
Numéros d’identification ............................ 9-1
P
Panne du moteur, témoin .......................... 3-5
Pannes, diagnostic .................................. 6-37
Pédale de frein et sélecteur, contrôle
et lubrification ........................................ 6-28
Phare, remplacement d’une ampoule ..... 6-34
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-23
Pneus ...................................................... 6-19
Poignée et câble des gaz, contrôle et
lubrification ............................................ 6-28
Pots catalytiques ..................................... 3-15

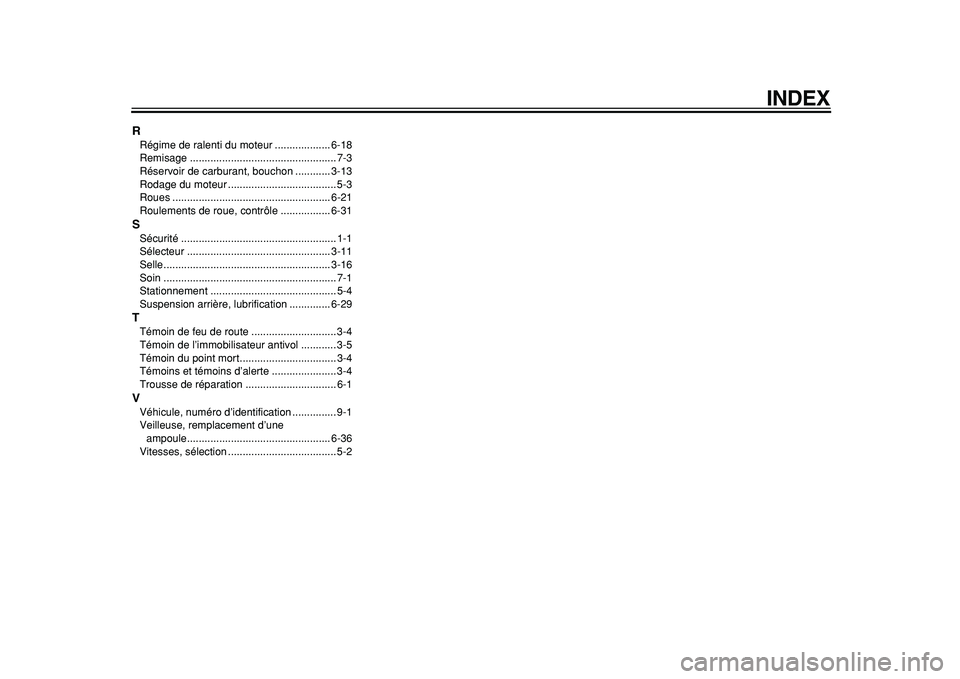

INDEX
R
Régime de ralenti du moteur ................... 6-18
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-13
Rodage du moteur ..................................... 5-3
Roues ...................................................... 6-21
Roulements de roue, contrôle ................. 6-31
S
Sécurité..................................................... 1-1
Sélecteur ................................................. 3-11
Selle......................................................... 3-16
Soin ........................................................... 7-1
Stationnement ........................................... 5-4
Suspension arrière, lubrification .............. 6-29
T
Témoin de feu de route ............................. 3-4
Témoin de l’immobilisateur antivol ............ 3-5
Témoin du point mort................................. 3-4
Témoins et témoins d’alerte ...................... 3-4
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une
ampoule................................................. 6-36
Vitesses, sélection ..................................... 5-2

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.09–0.3×1 !
(F)

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.09–0.3×1 !
(F)
