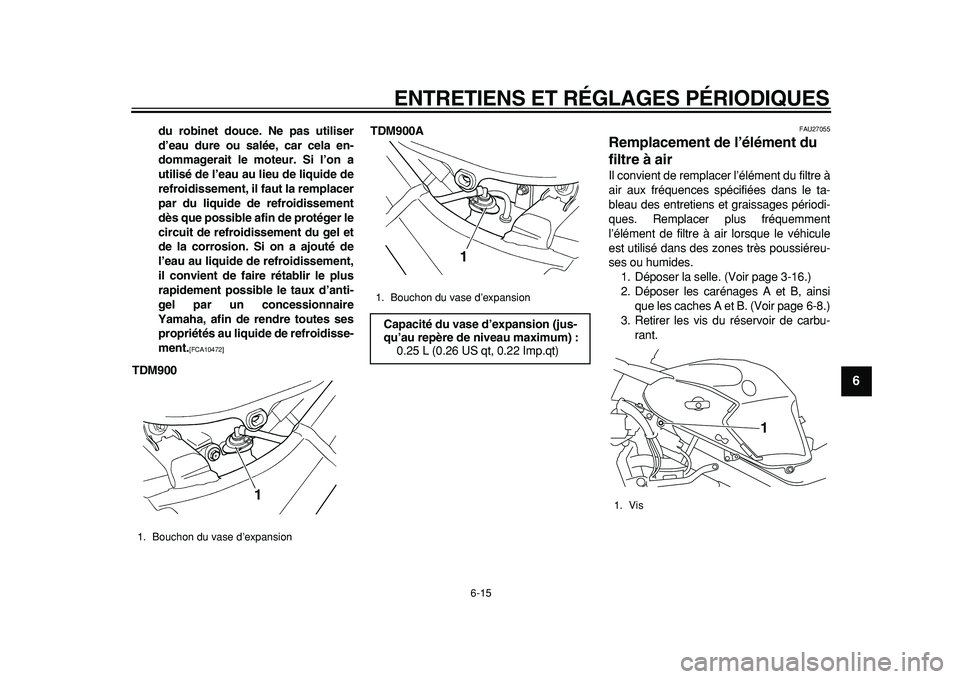

du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-
dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]

TDM900TDM900A
FAU27055
Remplacement de l’élément du
filtre à air
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment
l’élément de filtre à air lorsque le véhicule
est utilisé dans des zones très poussiéreu-
ses ou humides.
1. Déposer la selle. (Voir page 3-16.)
2. Déposer les carénages A et B, ainsi
que les caches A et B. (Voir page 6-8.)
3. Retirer les vis du réservoir de carbu-
rant.
1. Bouchon du vase d’expansion
1

1. Bouchon du vase d’expansion
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)1
1. Vis
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
1
2
3
4
5
6
7
8
9
N.B.

Pour la TDM900, sauter les étapes 4 et 12.

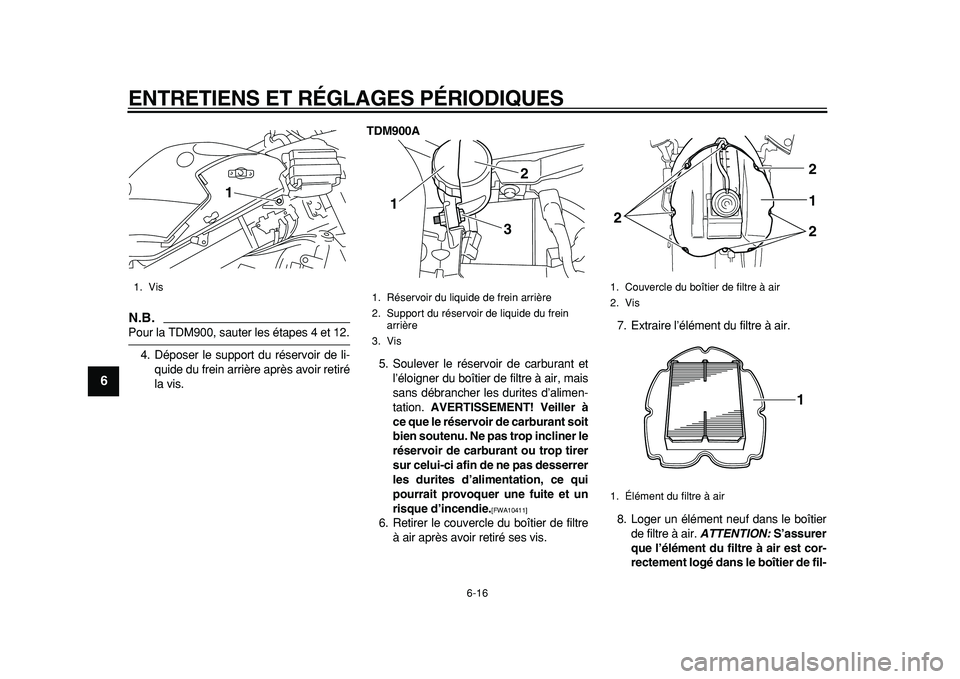

4. Déposer le support du réservoir de li-
quide du frein arrière après avoir retiré
la vis.
TDM900A
5. Soulever le réservoir de carburant et
l’éloigner du boîtier de filtre à air, mais
sans débrancher les durites d’alimen-
tation.
AVERTISSEMENT! Veiller à
ce que le réservoir de carburant soit
bien soutenu. Ne pas trop incliner le
réservoir de carburant ou trop tirer
sur celui-ci afin de ne pas desserrer
les durites d’alimentation, ce qui
pourrait provoquer une fuite et un
risque d’incendie.
[FWA10411]

6. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.7. Extraire l’élément du filtre à air.
8. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:
S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de fil-
1. Vis
1

1. Réservoir du liquide de frein arrière
2. Support du réservoir de liquide du frein
arrière
3. Vis
12
3

1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
1 2
2 21

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
2
3
4
5
67
8
9

tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]

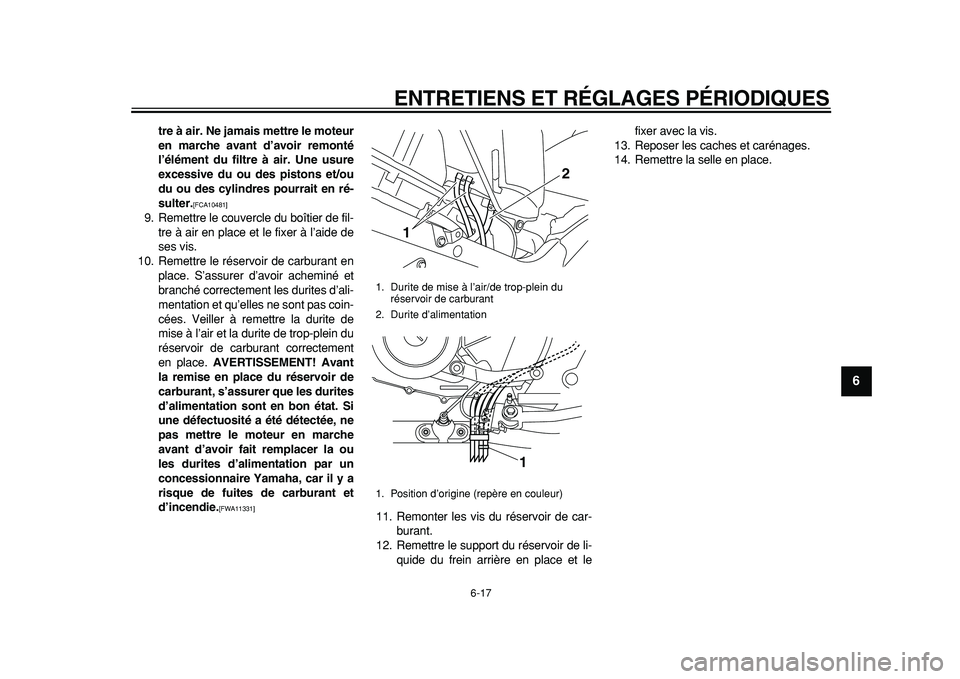

9. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
10. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites d’ali-
mentation et qu’elles ne sont pas coin-
cées. Veiller à remettre la durite de
mise à l’air et la durite de trop-plein du
réservoir de carburant correctement
en place.
AVERTISSEMENT! Avant
la remise en place du réservoir de
carburant, s’assurer que les durites
d’alimentation sont en bon état. Si
une défectuosité a été détectée, ne
pas mettre le moteur en marche
avant d’avoir fait remplacer la ou
les durites d’alimentation par un
concessionnaire Yamaha, car il y a
risque de fuites de carburant et
d’incendie.
[FWA11331]

11. Remonter les vis du réservoir de car-
burant.
12. Remettre le support du réservoir de li-
quide du frein arrière en place et lefixer avec la vis.
13. Reposer les caches et carénages.
14. Remettre la selle en place.
1. Durite de mise à l’air/de trop-plein du
réservoir de carburant
2. Durite d’alimentation
1. Position d’origine (repère en couleur)
12
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
1
2
3
4
5
6
7
8
9

FAU34301
Réglage du régime de ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
N.B.

Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU21383
Contrôle du jeu de câble des gaz
Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à l’extrémité intérieure
de la poignée des gaz. Contrôler ré-
gulièrement le jeu de câble des gaz et, si
nécessaire, le faire régler par un conces-
sionnaire Yamaha.
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1100–1200 tr/mn
1(a)
(b)

1. Jeu de câble des gaz
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
2
3
4
5
67
8
9

FAU21401
Jeu des soupapes
À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU33042
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT

FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière :
250 kPa (2.50 kgf/cm
2

, 36 psi)
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb):
Avant :
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière :
290 kPa (2.90 kgf/cm
2

, 42 psi)
Conduite à grande vitesse:
Avant :
225 kPa (2.25 kgf/cm
2

, 33 psi)
Arrière :
250 kPa (2.50 kgf/cm
2

, 36 psi)
Charge* maximale :
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
1
2
3
4
5
6
7
8
9

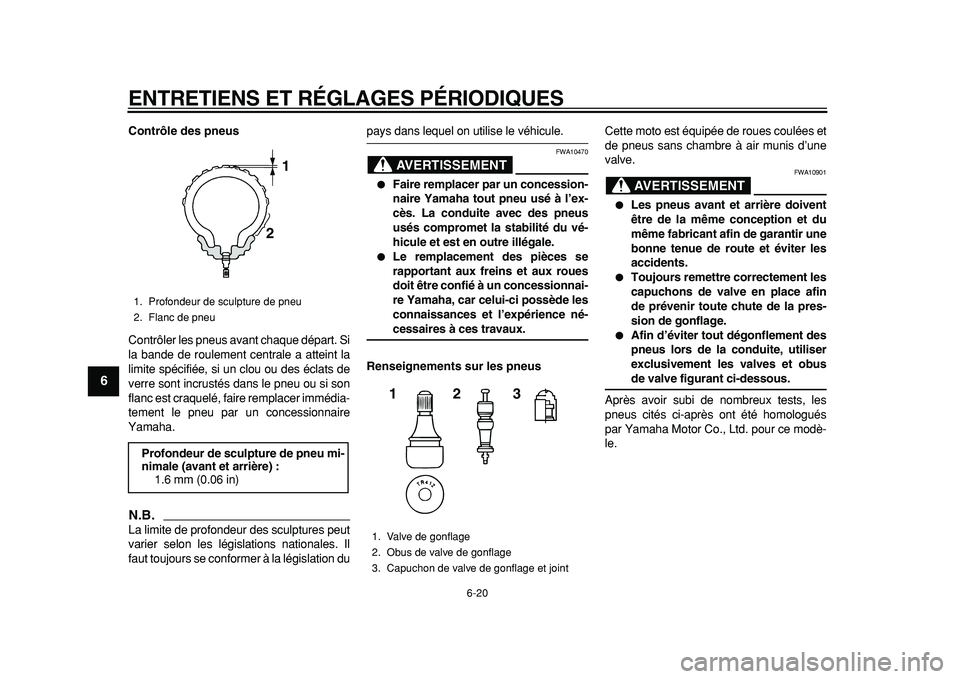

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.

La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT

FWA10470

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT

FWA10901

Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus
de valve figurant ci-dessous.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè-
le.
1. Profondeur de sculpture de pneu
2. Flanc de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
21

1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
123

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
2
3
4
5
67
8
9
AVERTISSEMENT

FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui
suivent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-fié. D’autres pneus risquent
d’éclater lors de la conduite à très
grande vitesse.

Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.

Faire “chauffer” les pneus avant de
rouler à grande vitesse.

Toujours adapter la pression de
gonflage aux conditions de condui-
te.
FAU21960
Roues coulées
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
Pneu avant :
Taille :
120/70 ZR18M/C (59W)
Fabricant/modèle :
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Valve de gonflage :
TR412
Obus de valve :
#9100 (origine)
Pneu arrière :
Taille :
160/60 ZR17M/C (69W)
Fabricant/modèle :
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Valve de gonflage :
TR412
Obus de valve :
#9100 (origine)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
1
2
3
4
5
6
7
8
9

FAU22043
Réglage de la garde du levier
d’embrayage
La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
dans le sens (a). Pour la réduire, tour-ner la vis de réglage dans le sens (b).
N.B.

Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,
sauter les étapes 4–7.
4. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
5. Desserrer le contre-écrou au carter
moteur.
6. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de régla-
ge dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le
sens (b).
7. Serrer le contre-écrou au carter moteur.8. Serrer le contre-écrou au levier d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
1. Garde du levier d’embrayage
2. Contre-écrou (levier d’embrayage)
3. Vis de réglage de la garde du levier
d’embrayage
4. Cache en caoutchouc
23
1
(a)
(b)
4

1. Contre-écrou (carter moteur)
2. Écrou de réglage de la garde du levier
d’embrayage (carter moteur)12
(a)(b)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
2
3
4
5
67
8
9

FAU22273

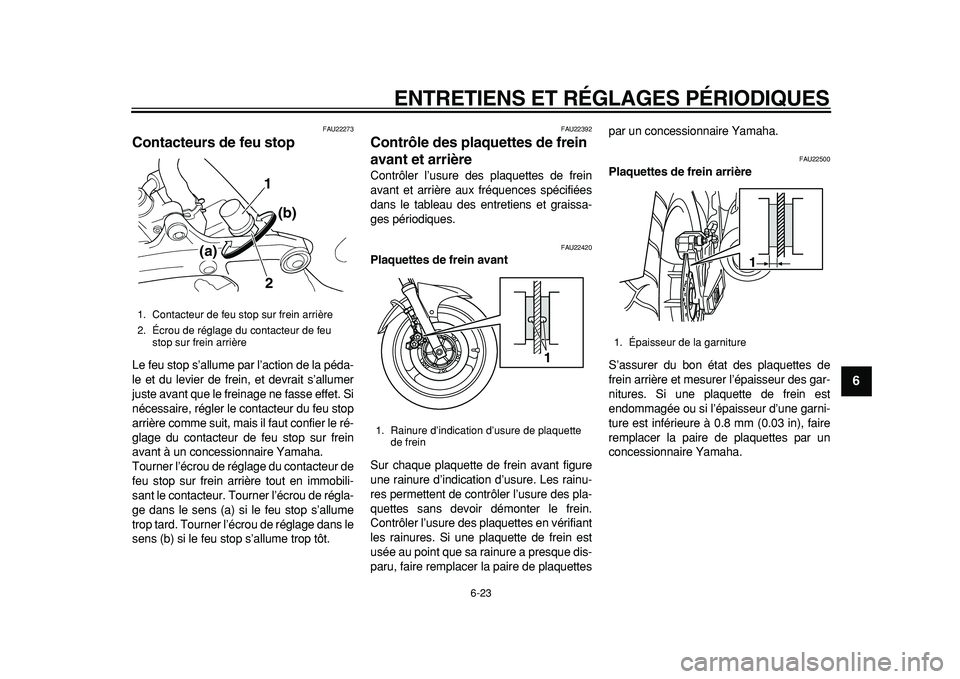

Contacteurs de feu stop
Le feu stop s’allume par l’action de la péda-
le et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de régla-
ge dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU22392
Contrôle des plaquettes de frein
avant et arrière
Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettespar un concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est
endommagée ou si l’épaisseur d’une garni-
ture est inférieure à 0.8 mm (0.03 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu
stop sur frein arrière
1
2 (a)(b)

1. Rainure d’indication d’usure de plaquette
de frein
1

1. Épaisseur de la garniture
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
1
2
3
4
5
6
7
8
9

FAU38640
Contrôle du niveau du liquide de
frein
Frein avant
Frein arrière (TDM900)Frein arrière (TDM900A)
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il convient donc de contrôler l’usure
des plaquettes et l’étanchéité du circuit de
freinage.
N.B.

Sur la TDM900A, le réservoir du liquide de
frein arrière se trouve sous la selle. (Voir
page 3-16.)Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.

Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.

Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ne pas laisser pénétrer d’eau
ni des poussières dans le réservoir de
liquide de frein. L’eau abaisse nette-
ment le point d’ébullition du liquide et
risque de provoquer un bouchon de
vapeur ou “vapor lock” ; la crasse ris-
que d’obstruer les valves du système
hydraulique ABS.

Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1

1. Repère de niveau minimum
1

Liquide de frein recommandé :
DOT 4
