Instrument och kontrollfunktioner
3-25
3
MAUM4201
DC-uttagFordonet är utrustat med DC-tillbehörsut-
tag, DC-tillbehörskontakt, handtagsvär-
markontakt och DC-kontakt för dimljus.VIKTIGT
MCA26810
Använd inte ett elektriskt tillbehör eller
en kombination av tillbehör som över-
skrider den angivna kapaciteten. Det
kan överbelasta kretsen och göra att
säkringen smälter.TIPSAnvänd inte tillbehör när motorn är av-
stängd för att förhindra att batteriet laddas
ur.
Strömuttag
Ett 12 V-tillbehör med rätt kontakt kan an-
vändas när huvudströmbrytaren är på.
För att använda strömuttaget1. Stäng av strömmen till fordonet.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get. 5. Slå på strömmen till fordonet och star-
ta motorn.
6. Slå på tillbehöret.
TIPSNär du har kört klart ska du komma ihåg att
stänga av tillbehöret, koppla bort det och
sätta fast locket på DC-uttaget.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
Kapacitet för DC-uttagets krets: DC-uttagets och DC-kontaktens
krets:24 W (2 A)
Handtagsvärmarens och dimljusets
krets: 120 W (10 A)

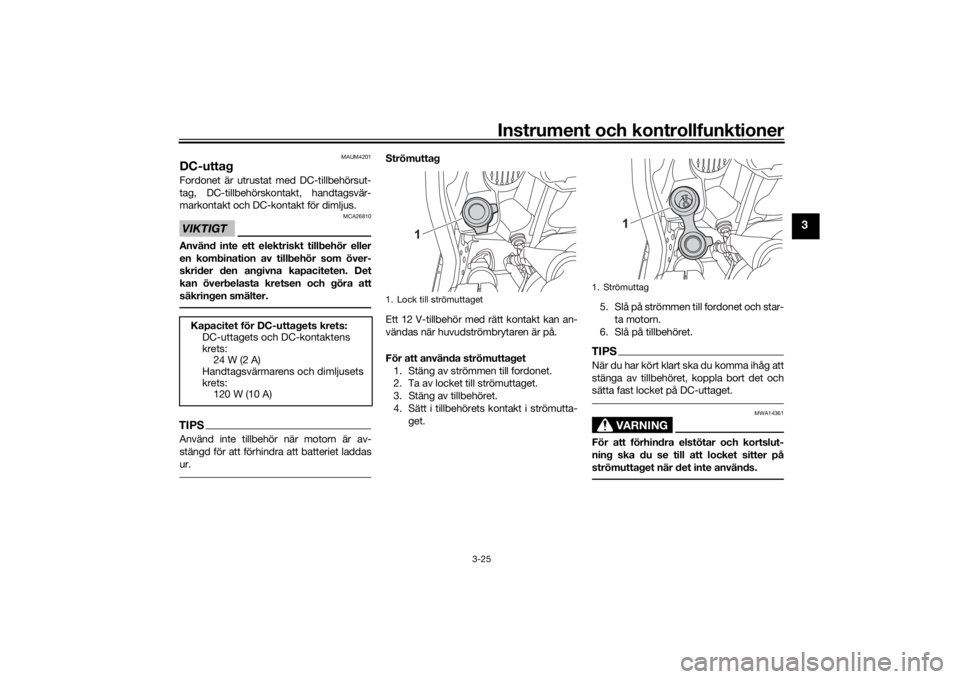

1. Lock till strömuttaget
1
1. Strömuttag
1
UBEHMBM0.book Page 25 Monday, October 18, 2021 9:24 AM
Page 42 of 100
Instrument och kontrollfunktioner
3-26
3
Strömuttag
Fordonet är utrustat med en DC-tillbehörs-
kontakt, DC-handtagsvärmarkontakt och
dimljuskontakt. Kontakta en Yamaha-åter-
försäljare innan du monterar tillbehör.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
Se sidorna 3-2 och 3-12 för informa-
tion om strömställarens användning.
UBEHMBM0.book Page 26 Monday, October 18, 2021 9:24 AM
Page 43 of 100
Instrument och kontrollfunktioner
3-27
3
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBEHMBM0.book Page 27 Monday, October 18, 2021 9:24 AM
Page 44 of 100
För din egen säkerhet – kontroller före körning
4-1
4
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkte r innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens ventilations-/överloppsslang inte är skadad, är
igensatt eller har sprickor, och kontrollera slanganslutningen. 3-17, 3-18
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 6-11
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 6-14
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-21, 6-22
UBEHMBM0.book Page 1 Monday, October 18, 2021 9:24 AM
Page 45 of 100
För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-21, 6-22
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
6-20
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-16, 6-25
Reglagekablar • Kontrollera att det går mjukt.
• Smörj om det behövs. 6-25
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
• Smörj om det behövs.
6-23, 6-25
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
6-17, 6-19
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-26
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-26
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
6-27
ARTIKEL KONTROLLER SIDAN
UBEHMBM0.book Page 2 Monday, October 18, 2021 9:24 AM
Page 46 of 100
För din egen säkerhet – kontroller före körning
4-3
4
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 3-26
ARTIKEL KONTROLLER SIDAN
UBEHMBM0.book Page 3 Monday, October 18, 2021 9:24 AM
Page 47 of 100
Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och
1600 km (1000 mi). Av denna anledning bör
du läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17094
0–1000 km (0–600 mi)
Undvik att varva över 5000 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 6000 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10311
Undvik att varva motorn över det
röda fältet på varvräknaren.
Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får kontrollera orsaken.
UBEHMBM0.book Page 1 Monday, October 18, 2021 9:24 AM
Page 48 of 100
Hantering och viktiga punkter vid körning
5-2
5
MAU91880
Starta motornTändkretsens avstängningssystem gör att
det går att starta när: växeln ligger i neutralläge eller
en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn1. Vrid huvudströmbrytaren till påslaget läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 3-3.)TIPSStarta inte motorn om felindikeringen
fortsätter att lysa.
Varningslampan för oljetryck ska tän-
das och lysa tills motorn har startat.
ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.
3. Lägg växeln i neutralläge.
4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU88780
TIPSDen här modellen är utrustad med:
en lutningsavkännare. Lutningsavkän-
naren stoppar motorn i händelse av
att fordonet välter. Om det händer
tänds felindikatorn, men det beror inte
på ett fel. Stäng av och slå på ström-
men till fordonet för att återställa indi-
katorn. Om detta inte görs kommer
motorn inte att starta även om motorn
går runt när startknappen trycks in.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
UBEHMBM0.book Page 2 Monday, October 18, 2021 9:24 AM
Page 49 of 100
Hantering och viktiga punkter vid körning
5-3
5
MAU16675

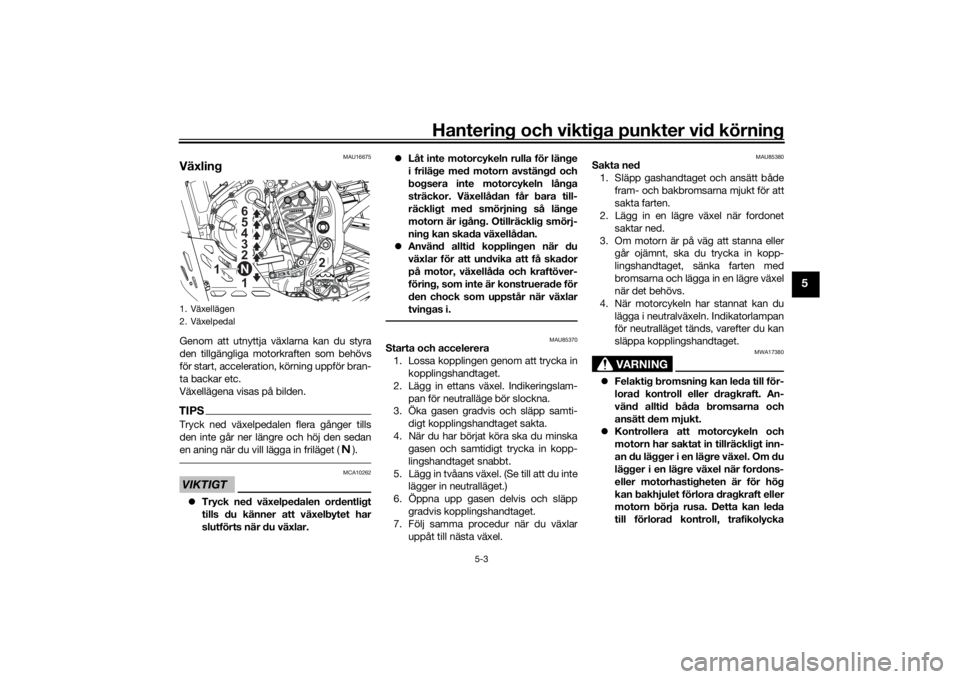

VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.TIPSTryck ned växelpedalen flera gånger tills
den inte går ner längre och höj den sedan
en aning när du vill lägga in friläget ( ).VIKTIGT
MCA10262
Tryck ned växelpedalen ordentligt
tills du känner att växelbytet har
slutförts när du växlar.
Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
sträckor. Växellådan får bara till-
räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.
Använd alltid kopplingen när du
växlar för att undvika att få skador
på motor, växellåda och kraftöver-
föring, som inte är konstruerade för
den chock som uppstår när växlar
tvingas i.
MAU85370
Starta och accelerera
1. Lossa kopplingen genom att trycka in kopplingshandtaget.
2. Lägg in ettans växel. Indikeringslam- pan för neutralläge bör slockna.
3. Öka gasen gradvis och släpp samti-
digt kopplingshandtaget sakta.
4. När du har börjat köra ska du minska gasen och samtidigt trycka in kopp-
lingshandtaget snabbt.
5. Lägg in tvåans växel. (Se till att du inte lägger in neutralläget.)
6. Öppna upp gasen delvis och släpp gradvis kopplingshandtaget.
7. Följ samma procedur när du växlar
uppåt till nästa växel.
MAU85380
Sakta ned1. Släpp gashandtaget och ansätt både fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg in en lägre växel när fordonet
saktar ned.
3. Om motorn är på väg att stanna eller går ojämnt, ska du trycka in kopp-
lingshandtaget, sänka farten med
bromsarna och lägga in en lägre växel
när det behövs.
4. När motorcykeln har stannat kan du lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380
Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt.
Kontrollera att motorcykeln och
motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan leda
till förlorad kontroll, trafikolycka
1. Växellägen
2. Växelpedal
1 2 3 4 5
6
1 2
N
UBEHMBM0.book Page 3 Monday, October 18, 2021 9:24 AM
Page 50 of 100
Hantering och viktiga punkter vid körning
5-4
5
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
MAU16811
Tips för att minska bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere: Växla upp tidigt och undvik höga varv-
tal vid acceleration.
Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU17214
ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarn a och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBEHMBM0.book Page 4 Monday, October 18, 2021 9:24 AM
