Klok
Klok
De digitale klok toont steeds de tijd, onge-
acht de stand van het contactslot.
Om de klok op tijd te zetten:
1. Druk op de “h” toets of houd deze
ingedrukt om de uren in te stellen.
2. Druk op de “m” toets of houd deze
ingedrukt om de minuten in te stel-
len.
OPMERKING:Om de klok op tijd te zetten nadat de
stroombron afgekoppeld is geweest, moet
u eerst de tijd instellen op 1:00 AM, waar-
na u de klok op de correcte tijd instelt.
DAU03840
ZelfdiagnosesysteemDit model is uitgerust met een zelfdiag-
nosesysteem voor de circuits van de gas-
klepsensor, de rijsnelheidssensor en de
valschakelaar. Als een van deze circuits
defect is, zal het controlelampje oliever-
versingstermijn gaan knipperen.
Als het controlelampje knippert, vraag
dan zo spoedig mogelijk een Yamaha
dealer de motor na te zien.OPMERKING:Het controlelampje olieverversingstermijn
kan gaan knipperen als gas wordt gege-
ven terwijl de scooter op de middenbok
staat; dit wijst dan echter niet op een sto-
ring.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
1 23
1. Digitale klok
2. Drukknop “h” voor ureninstelling “h”
3. Drukknop “m” voor minuteninstelling “m”
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 20 (1,1)

3-6
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU00109
Antidiefstal-alarm (optie)
Antidiefstal-alarm
Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere
informatie.
DAU03826
Schakelaar “0” voor alarmverlichting
Schakelaar voor alarmverlichting
Met de contactsleutel in de stand “ON” of
“.” wordt deze schakelaar gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting worden gebruikt in
een noodgeval of om andere verkeers-
deelnemers te waarschuwen als uw
machine stilstaat in een mogelijk gevaar-
lijke verkeerssituatie.
DC000006
<>Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken.
DAU00118
Stuurschakelaars
StuurschakelaarsDAU00120
Lichtsignaalschakelaar “PASS”
Lichtsignaalschakelaar
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “&/%”
Dimlichtschakelaar
Zet deze schakelaar op “&” voor groot-
licht en op “%” voor dimlicht.
12
34
5
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “&/%”
3. Richtingaanwijzerschakelaar “4/6”
4. Claxonschakelaar “*”
5. Schakelaar “0” voor alarmverlichting
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 21 (1,1)

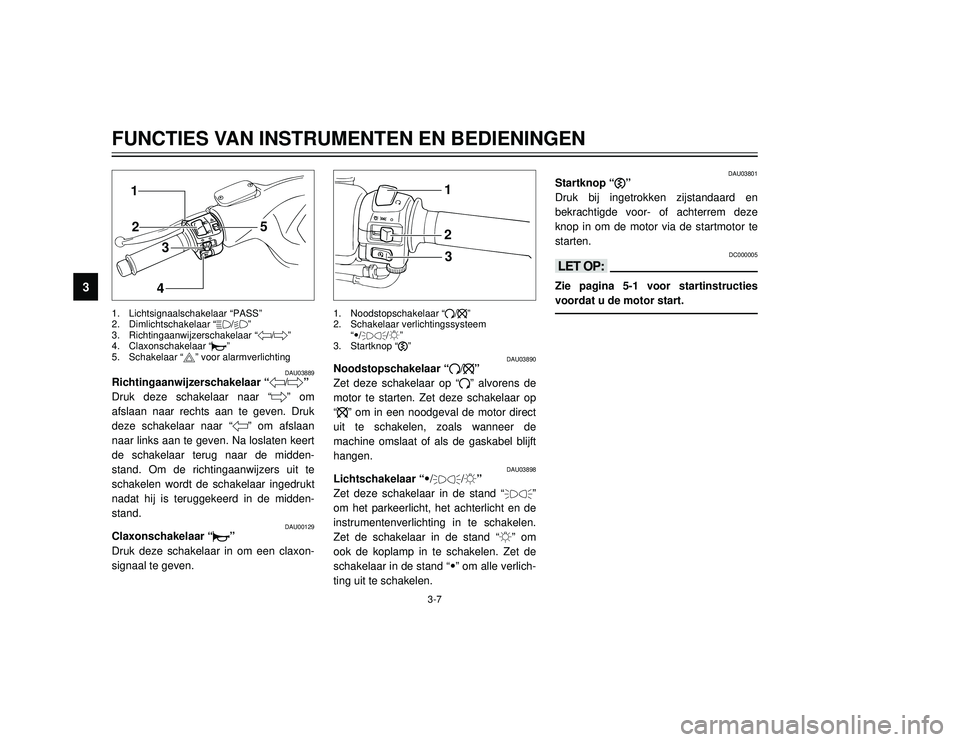

3-7
DAU03889
Richtingaanwijzerschakelaar “4/6”
Richtingaanwijzerschakelaar
Druk deze schakelaar naar “6” om
afslaan naar rechts aan te geven. Druk
deze schakelaar naar “4” om afslaan
naar links aan te geven. Na loslaten keert
de schakelaar terug naar de midden-
stand. Om de richtingaanwijzers uit te
schakelen wordt de schakelaar ingedrukt
nadat hij is teruggekeerd in de midden-
stand.
DAU00129
Claxonschakelaar “*”
Claxonschakelaar
Druk deze schakelaar in om een claxon-
signaal te geven.
DAU03801
Startknop “,”
Startknop
Druk bij ingetrokken zijstandaard en
bekrachtigde voor- of achterrem deze
knop in om de motor via de startmotor te
starten.
DC000005
<>Zie pagina 5-1 voor startinstructies
voordat u de motor start.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
12
34
5
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “&/%”
3. Richtingaanwijzerschakelaar “4/6”
4. Claxonschakelaar “*”
5. Schakelaar “0” voor alarmverlichting
DAU03890
Noodstopschakelaar “#/$”
Noodstopschakelaar
Zet deze schakelaar op “#” alvorens de
motor te starten. Zet deze schakelaar op
“$” om in een noodgeval de motor direct
uit te schakelen, zoals wanneer de
machine omslaat of als de gaskabel blijft
hangen.
DAU03898
Lichtschakelaar “9/
'
/:”
Lichtschakelaar
Zet deze schakelaar in de stand “
'
”
om het parkeerlicht, het achterlicht en de
instrumentenverlichting in te schakelen.
Zet de schakelaar in de stand “:” om
ook de koplamp in te schakelen. Zet de
schakelaar in de stand “9” om alle verlich-
ting uit te schakelen.
123
1. Noodstopschakelaar “#/$”
2. Schakelaar verlichtingssysteem
“9/
'
/:”
3. Startknop “,”
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 22 (1,1)

3-8
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU00136
Variaties in koplampmodelOPMERKING:Aanduidingen voor rechts en links gelden zoals gezien wanneer men recht voor de scooter staat.1
2
&
&%
%
Links Rechts Parkeerlicht To gebruiken lamp Landen2
1
1
31
3
2
1
'
'
'
'
Kwarts-
gloeilamp
Kwarts-
gloeilamp
België, Duitsland, Frankrijk, Griekenland,
Italië, Nederland, Noorwegen, Portugal,
Spanje, Zweden, ZwitserlandEngeland 3 : Grootlicht aan, 2: Dimlicht aan
'
: Parkeerlicht aan
1
: Licht uit
12V
55W
12V
60/55W
12V
60/55W
12V
55W
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 23 (1,1)

3-9
DAU03882
Voorremhendel
Remhendel (voor)
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
1
Voorremhendel
DAU00163
Achterremhendel
Remhendel, achterrem
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar
het stuur toe om de achterrem te
bekrachtigen.
1
1. Achterremhendel
DAU03881
Vuldop brandstoftank
Vuldop brandstoftank
Verwijderen van de tankdop
1. Open het slotpaneel door de greep
omhoog te trekken.
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden
verwijderd.
1
1. Slotpaneel
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 24 (1,1)

3-10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Aanbrengen van de tankdop
1. Zet de uitlijnmerktekens tegenover
elkaar, steek de tankdop in de tan-
kopening en druk de dop omlaag.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem
dan uit.
3. Sluit het paneel.
DWA00047
X@Controleer of de tankdop correct is
afgesloten en vergrendeld alvorens te
gaan rijden.
1
1. Tegenover elkaar
DAU03753
Brandstof
Brandstof
Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals
getoond.
DW000130
X@8 8
Overvul de brandstoftank niet,
anders zal benzine uitstromen
zodra deze warm wordt en uitzet.
8 8
Mors geen brandstof op een heet
motorblok.211. Vulopening brandstoftank
2. Brandstofniveau
DAU00185
<>Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onder-
delen.
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 25 (1,1)

3-11
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU04284
DCA00104
<>Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine
met een octaangetal van RON 91 of
hoger. Als de motor gaat detoneren (pin-
gelen), gebruik dan brandstof van een
ander merk of gebruik loodvrije superben-
zine. Door loodvrije benzine te gebruiken
gaan bougies langer mee en blijven de
onderhoudskosten beperkt.
DAU03802
Zadel
Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai hem dan linksom.OPMERKING:Druk de sleutel niet in terwijl u deze
draait.3. Klap het zadel omhoog.
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
Voorgeschreven brandstof:
UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
Totale hoeveelheid:
14 L
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 26 (1,1)

3-12
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot
als de scooter onbeheerd wordt ach-
tergelaten.OPMERKING:Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU03880
Verstellen van rugsteun
rijderzadel
Rugsteun rijderzadel, verstellen
De rugsteun van het rijderzadel kan wor-
den versteld naar de drie hier getoonde
posities.
Verstel de rugsteun als volgt.
1
1. Rugsteun bestuurder
1. Open het zadel. (Zie pagina 3-11
voor openen en sluiten van het
zadel.)
2. Verwijder de rugsteunbouten.
3. Schuif de rugsteun naar voren of
achteren naar de gewenste positie.
4. Breng de rugsteunbouten aan en zet
ze stevig vast.
5. Breng het zadel aan.1
2
1. Rugsteun bestuurder
2. Bout (
×2)
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 27 (1,1)

3-13
DAU03879
Helmbevestiging
Helmbevestiging
De helmbevestiging bevindt zich onder
het zadel. Naast de boordgereedschaps-
set is een helmborgkabel aangebracht
waarmee een helm aan de helmbevesti-
ging kan worden vastgemaakt.
Om een helm aan de helmbevestiging
te bevestigen
1. Open het zadel. (Zie pagina 3-11
voor instructies over openen.)
2. Haal zoals afgebeeld de helmborg-
kabel door de gesp aan de helmriem
en haak dan de kabellus over de
helmbevestiging.3. Sluit het zadel stevig af.
DW000030
X@Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machi-
ne mogelijk onbestuurbaar wordt en
een ongeval niet uitgesloten is.Om een helm los te maken van de
helmbevestiging
Open het zadel, haal de helmborgkabel
los van de helmbevestiging en de helm
en sluit het zadel weer.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
1
1. Helmbevestiging
DAU01343
Schokdemper
Schokdemper
DAU00315
X@Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en
begrijp de volgende informatie alvo-
rens de schokdemper te gebruiken. De
fabrikant kan niet aansprakelijk wor-
den gesteld voor schade aan eigen-
dommen of voor persoonlijk letsel als
dit voortvloeit uit verkeerd gebruik.
8 8
Probeer de gascilinder niet te
openen en blijf er verder vanaf.
8 8
Stel de schokdemper niet bloot
aan open vuur of aan andere hitte-
bronnen, anders kan deze door de
oplopende druk exploderen.
8 8
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan achteruit-
gaan.
8 8
Laat onderhoud aan de schok-
demper altijd uitvoeren door een
Yamaha dealer.
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 28 (1,1)

3-14
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU03805
Opbergcompartimenten
Opbergcompartimenten
Opbergcompartiment voorzijde
Om het opbergcompartiment te openen
schuift u de hendel omhoog en trekt u
hieraan.
Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspron-
kelijke stand.
DWA00034
X@Berg in dit compartiment geen zware
spullen op.
Opbergcompartiment achterzijde
In het opbergcompartiment onder het
zadel kan een helm worden opgeborgen.
(Zie pagina 3-11 voor openen en sluiten
van het zadel.)
DCA00079
<>Laat het zadel niet langdurig open
staan, anders kan door het branden
van de verlichting in het opbergcom-
partiment de accu ontladen raken.
DWA00045
X@8 8
Overschrijd het maximumlaadge-
wicht van 5 kg voor het achterste
opbergcompatrtiment niet.
8 8
Overschrijd het maximumlaadge-
wicht van 183 kg voor de machine
niet.
DAU00330
Zijstandaard
Zijstandaard
De zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of
omlaag terwijl u de scooter verticaal
houdt.OPMERKING:De ingebouwde sperschakelaar voor de
zijstandaard maakt deel uit van het starts-
persysteem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.)
1
a2
1. Voorste opbergcompartiment
2. Deksel
a. Openen.
5GJ-9-D1(Dutch) 9/5/01 6:22 PM Page 29 (1,1)
