YAMAHA TMAX 2002 Manuale de Empleo (in Spanish)

5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 10

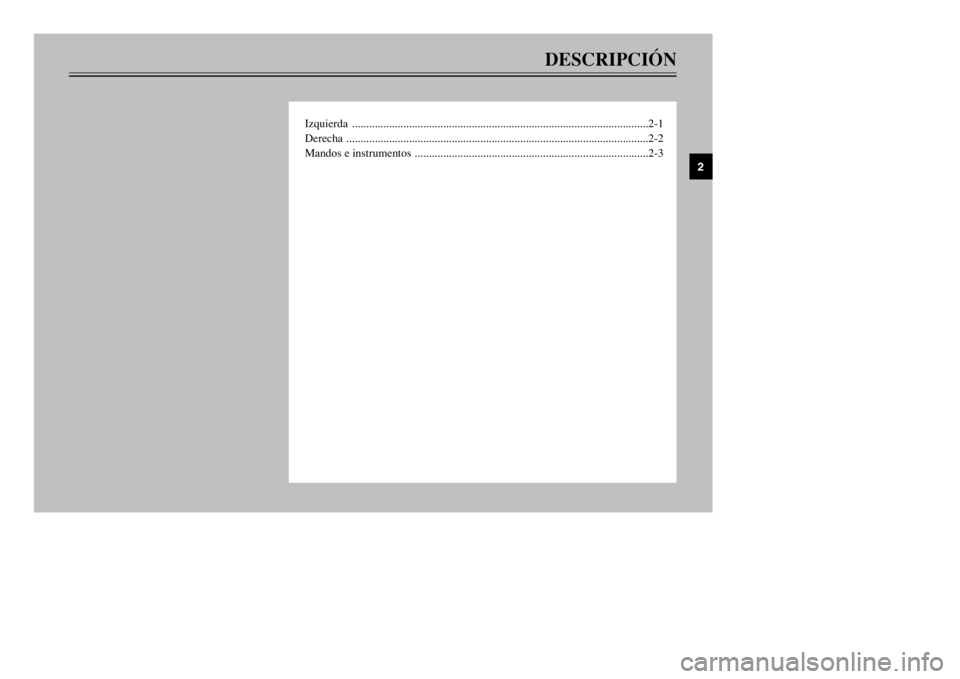

DESCRIPCIÓN
Izquierda ........................................................................................................2-1
Derecha ..........................................................................................................2-2
Mandos e instrumentos ..................................................................................2-3
2
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 11

2-1
SAU00026
DESCRIPCIÓNUbicación de las piezas
2
1. Tapón del depósito de gasolina (página 3-9)
2. Compartimiento bajo el asiento (página 3-14)
3. Portacascos (página 3-13)
4. Asa de agarre (página 5-2)
5. Tapón de llenado de aceite de cadena
de transmisión (página 6-15)6. Tapón de llenado del aceite de motor (página 6-13)
7. Filtro de aire de correa trapezoidal (izquierdo)
8. Tornillo de drenaje del aceite de
motor (página 6-13)
9. Mirilla del nivel de aceite (página 6-12)
10. Cartucho del filtro de aceite (página 6-13)
1
2
3
4
9
8
7
6
5
10
Izquierda
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 12

2-2
DESCRIPCIÓN
2
11. Batería (Fusibles) (página 6-32, 6-34)
12. Juego de herramientas del propietario (página 6-1)
13. Compartimiento delantero (página 3-14)
14. Parabrisas
15. Filtro de aire (página 6-19)16. Radiador
17.
Mirilla del nivel de líquido refrigerante
(página 6-17)
18. Filtro de aire de correa trapezoidal (derecho)
19. Caballete central (página 6-29)
20. Estriberas del pasajero
11
12
13
14
15
18
17
16
19
20
Derecha
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 13

2-3
DESCRIPCIÓN
2
1. Maneta del freno trasero (página 3-9)
2. Interruptores izquierdos del manillar (página 3-6)
3. Reloj (página 3-5)
4. Engranajes del velocímetro (página 3-3)
5. Medidor de la temperatura del líquido
refrigerante (página 3-4)6. Medidor de gasolina (página 3-4)
7.
Interruptores del lado derecho del manillar
(página 3-7)
8. Maneta del freno delantero (página 3-9)
9. Puño del acelerador (página 6-22, 6-29)
10. Interruptor principal/bloqueo de
dirección (página 3-1)
4
3
2
5
6
7
8
1
109
Mandos e instrumentos
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 14

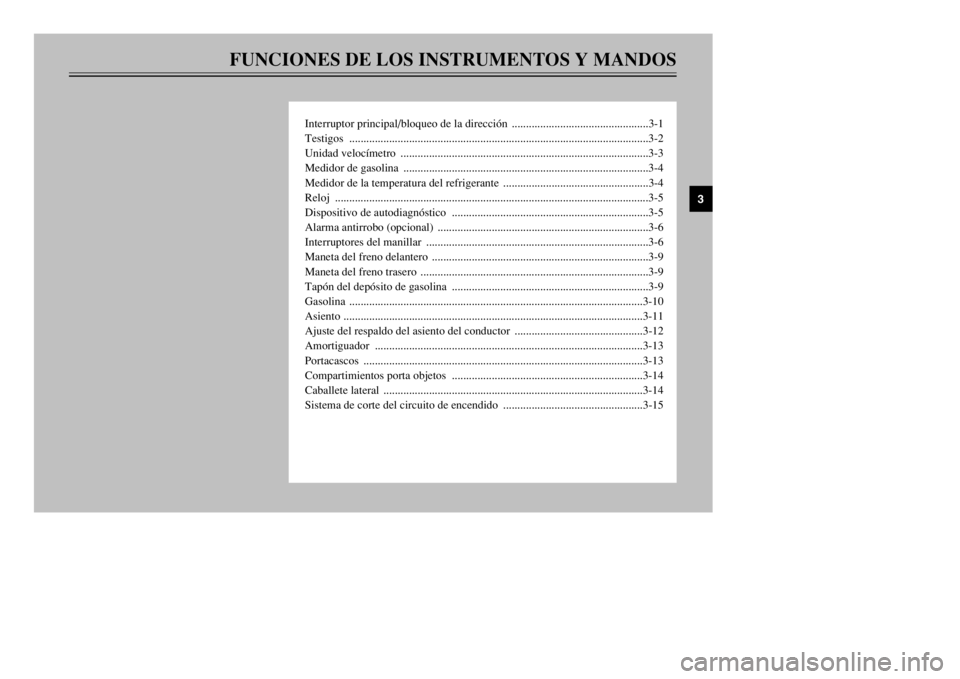

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
Interruptor principal/bloqueo de la dirección ................................................3-1
Testigos .........................................................................................................3-2
Unidad velocímetro .......................................................................................3-3
Medidor de gasolina ......................................................................................3-4
Medidor de la temperatura del refrigerante ...................................................3-4
Reloj ..............................................................................................................3-5
Dispositivo de autodiagnóstico .....................................................................3-5
Alarma antirrobo (opcional) ..........................................................................3-6
Interruptores del manillar ..............................................................................3-6
Maneta del freno delantero ............................................................................3-9
Maneta del freno trasero ................................................................................3-9
Tapón del depósito de gasolina .....................................................................3-9
Gasolina .......................................................................................................3-10
Asiento .........................................................................................................3-11
Ajuste del respaldo del asiento del conductor .............................................3-12
Amortiguador ..............................................................................................3-13
Portacascos ..................................................................................................3-13
Compartimientos porta objetos ...................................................................3-14
Caballete lateral ...........................................................................................3-14
Sistema de corte del circuito de encendido .................................................3-15
3
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 15

3-1
SAU00029
Interruptor principal/bloqueo
de la direcciónInterruptor principal/bloqueo de la direcciónEl interruptor principal/bloqueo de la
dirección controla los sistemas de
encendido y luces y se utiliza para blo-
quear la dirección. A continuación se
describen las diferentes posiciones.
SAU00036
ABIERTO (ON)
Todos los sistemas eléctricos reciben
tensión y se puede arrancar el motor.
La llave no se puede extraer.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están
desactivados. Se puede extraer la llave.
SAU00040
CERRADURA (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados.
Se puede extraer la llave.
Para b
loquear la dir
ección
1. Gire el manillar completamente a
la izquierda.
2. Empuje la llave desde la posición
“OFF” y luego gírela a la posición
“LOCK” sin dejar de empujarla.
3. Extraiga la llave.
Para desb
loquear la dir
ección
Empuje la llave y luego gírela a la posi-
ción “OFF” sin dejar de empujarla.
SW000016
XrNo gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con la scooter
en movimiento; de lo contrario los
sistemas eléctricos se desconectarán,
lo que puede provocar la pérdida de
control o un accidente. Asegúrese de
que la scooter esté parada antes de
girar la llave a las posiciones “OFF”
o “LOCK”.
SAU03733
.
(Estacionamiento)
La dirección está bloqueada y el piloto
trasero, la luz de la matrícula y la luz
de posición están encendidos, pero el
resto de los sistemas eléctricos están
desactivados. Se puede extraer la llave.
Para girar el interruptor principal a la
posición “
.”:
1. Gire la llave a la posición
“LOCK”.
2. Gire ligeramente la llave en el sen-
tido contrario al de las agujas del
reloj hasta que se detenga.
3. Mientras esté todavía girando la
llave en el sentido contrario al de
las agujas del reloj, empújela hasta
que encaje.
SCA00043
bBNo utilice la posición de estaciona-
miento durante un periodo de tiempo
prolongado; de lo contrario puede
descargarse la batería.
SAU00027
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 16

3-2
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
SAU00056
TestigosTestigos
SAU03797
Luz indicadora de cambio de aceite
“7
”
Luz indicadora de cambio de aceiteEsta luz indicadora se enciende a los
primeros 1.000 km y posteriormente
cada 5.000 km para indicar que se debe
cambiar el aceite del motor.
Después de cambiar el aceite del motor,
restablezca la luz indicadora del cam-
bio de aceite. (Véanse en la página
6-15 las instrucciones para la puesta a
cero).Si cambia el aceite del motor antes de
que se encienda la luz indicadora del
cambio de aceite (es decir, antes de que
se cumpla el intervalo del cambio
periódico de aceite), después de cam-
biar el aceite deberá restablecer la luz
indicadora para que ésta pueda indicar
oportunamente el siguiente cambio
periódico de aceite. (Véanse en la pági-
na 6-15 las instrucciones para la puesta
a cero).
El circuito eléctrico de la luz indicado-
ra puede comprobarse según el proce-
dimiento siguiente.
1. Sitúe el interruptor de paro del
motor en posición “#” y gire la
llave a la posición “ON”.
2. Compruebe que el indicador se
enciende durante unos segundos
para apagarse posteriormente.
3. Si la luz indicadora no se encien-
de, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
NOTA:
La luz indicadora de cambio de aceite
puede parpadear cuando se acelera el
motor con el scooter sobre su caballete
central, pero esto no es una indicación
de avería.
123
4
1. Luz indicadora de cambio de aceite “
7
”
2. Testigo de sustitución de la correa
trapezoidal “V-BELT”
3. Testigo de luces de carretera “&”
4. Luces indicadoras de intermitencia “4” y
“6”
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 17

3-3
SAU04424
Testigo de sustitución de la correa
trapezoidal “V-BELT”Testigo de sustitución de la correa trapezoidalEste testigo se enciende cada 20,000
km cuando debe cambiarse la correa
trapezoidal.
El circuito eléctrico del testigo puede
comprobarse según el procedimiento
siguiente:
1. Gire la llave a la posición “ON” y
verifique que el interruptor de paro
del motor se encuentre en “#”.
2. Si el testigo no se enciende, haga
revisar el circuito eléctrico en un
concesionario Yamaha.
SAU00063
Testigo de luces de carretera “&”Testigo de luces de carreteraEste testigo se enciende cuando están
conectadas las luces de carretera.
SAU04121
Luces indicadoras de intermitencia
“4” y “6”Luces indicadoras de intermitenciaLa luz indicadora correspondiente par-
padea cuando se empuja el interruptor
de intermitencia hacia la izquierda o
hacia la derecha.
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
123
4
1. Luz indicadora de cambio de aceite “
7
”
2. Testigo de sustitución de la correa
trapezoidal “V-BELT”
3. Testigo de luces de carretera “&”
4. Luces indicadoras de intermitencia “4” y
“6”
SAU01586
Unidad velocímetroUnidad velocímetroLa unidad velocímetro está dotada de
un velocímetro, un cuentakilómetros y
un cuentakilómetros parcial. El velocí-
metro muestra la velocidad de despla-
zamiento. El cuentakilómetros muestra
la distancia total recorrida. El cuentaki-
lómetros parcial muestra la distancia
recorrida desde que se puso a cero por
última vez.
Pulsando el botón “TRIP” la indicación
cambia entre cuentakilómetros “ODO”
y cuentakilómetros parcial “TRIP”.
Para poner el cuentakilómetros parcial
123
1. Velocímetro
2. Cuentakilómetros/ cuentakilómetros parcial
3. Botón “TRIP”
5GJ-9-S1(Honbun) 9/5/01 2:32 PM Page 18

3-4
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
a cero, seleccione el modo “TRIP”;
seguidamente pulse el botón “TRIP”
durante al menos un segundo. El cuen-
takilómetros parcial puede utilizarse
junto con el medidor de gasolina para
estimar la distancia que se puede reco-
rrer con un depósito lleno de gasolina.
Esta información le permitirá planificar
en el futuro las paradas para repostar.
SAU02950
Medidor de gasolinaMedidor de gasolinaEl medidor de gasolina indica la canti-
dad de gasolina que contiene el depósi-
to. La aguja se desplaza hacia la “E”
(Vacío) a medida que disminuye el
nivel de gasolina. Cuando la aguja lle-
gue a la línea “roja”, ponga gasolina lo
antes posible.NOTA:
No deje que el depósito de gasolina se
vacíe completamente.
12
1. Medidor de gasolina
2. Línea roja
SAU03124
Medidor de la temperatura del
refrigeranteMedidor de la temperatura del refrigeranteEste medidor indica la temperatura del
líquido refrigerante cuando está encen-
dido el interruptor principal. La tempe-
ratura de funcionamiento el motor
variará dependiendo de los cambios
ambientales y de carga del motor. Si la
aguja apunta en la marca roja, pare la
scooter y deje que se enfríe el motor.
(Véase la página 6-38 para más infor-
mación.)
SC000002
bBNo utilice el motor si está recalenta-
do.
2
1
1. Medidor de la temperatura del refrigerante
2. Marca roja
