FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9
SAU11872
Tacómetro
El tacómetro eléctrico permite al con-
ductor vigilar el régimen del motor y
mantenerlo dentro de los márgenes de
potencia adecuados.
Al girar la llave a la posición “ON”, la
aguja del tacómetro recorre una vez
toda la escala de r/min y luego vuelve a
cero r/min a fin de probar el circuito
eléctrico.
ATENCION:
SCA10031
No utilice el motor en la zona roja del
tacómetro.
Zona roja: a partir de 8250 r/min
SAU33512
Visor multifunción
ADVERTENCIA
SWA12311
Asegúrese de parar el vehículo an-
tes de hacer cualquier cambio en las
posiciones de ajuste del visor multi-
función.

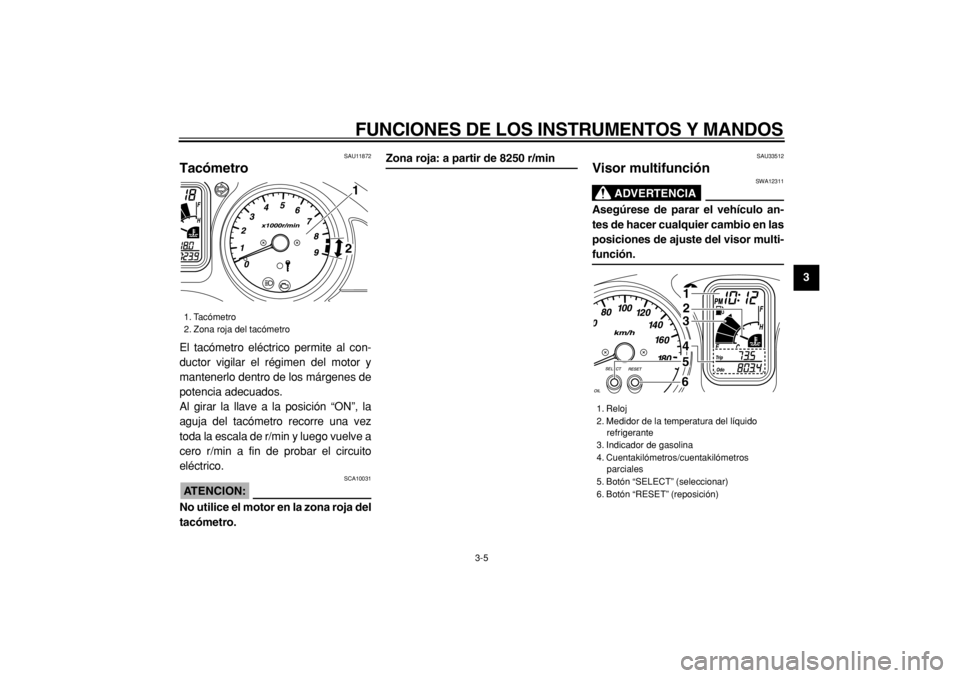

1. Tacómetro
2. Zona roja del tacómetro
12
1. Reloj
2. Medidor de la temperatura del líquido
refrigerante
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros
parciales
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
1
2
3
4
5
6
Page 22 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9
El visor multifunción está provisto de
los elementos siguientes:
un indicador de gasolina
un indicador de temperatura del lí-
quido refrigerante
un cuentakilómetros (que indica la
distancia total recorrida)
dos cuentakilómetros parciales
(que indican la distancia recorrida
desde que se pusieron a cero por
última vez)
un cuentakilómetros parcial en re-
serva (que indica la distancia reco-
rrida desde que el segmento
inferior del indicador de gasolina y
el símbolo de aviso de nivel de ga-
solina empezó a parpadear)
un dispositivo de autodiagnóstico
un reloj
Un indicador de cambio de aceite
un indicador de cambio de la co-
rrea trapezoidal
NOTA:
Asegúrese de girar la llave a la po-
sición “ON” antes de utilizar los bo-
tones “SELECT” y “RESET”.
Al girar la llave a la posición “ON”,
para comprobar los circuitos eléc-
tricos todos los segmentos del vi-
sor multifunción aparecen uno
después de otro y luego desapare-
cen.
Modos cuentakilómetros y
cuentakilómetros parcial
Pulsando el botón “SELECT” la indica-
ción cambia entre cuentakilómetros
“ODO” y cuentakilómetros parcial“TRIP” en el orden siguiente:
ODO
→
TRIP (arriba)
→
TRIP (abajo)
→
ODO
Cuando quedan aproximadamente
2.8 L (0.74 US gal) (0.62 Imp.gal) de
gasolina en el depósito, el segmento
inferior del indicador de gasolina y el
símbolo de aviso comienzan a parpa-
dear; el visor cambia automáticamen-
te a cuentakilómetros parcial en
reserva “TRIP F” y comienza a contar
la distancia recorrida a partir de ese
punto. En ese caso, al pulsar el botón
“SELECT” la indicación entre los dife-
rentes modos de cuentakilómetros
parcial y cuentakilómetros cambia en
el orden siguiente:
TRIP F
→
TRIP (arriba)
→
TRIP (aba-
jo)
→
ODO
→
TRIP F
1. Indicador de cambio de la correa trapezoi-
dal “V-BELT”
2. Símbolo de aviso del nivel de gasolina
“ ”
3. Símbolo de la temperatura del líquido refri-
gerante “ ”
4. Indicador de cambio de aceite “OIL”
12
4
3
Page 23 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9
Para poner un cuentakilómetros parcial
a cero, selecciónelo pulsando el botón
“SELECT” y seguidamente pulse el bo-
tón “RESET” durante al menos un se-
gundo. Si no pone a cero de forma
manual el cuentakilómetros parcial en
reserva de gasolina, éste se pondrá a
cero automáticamente y se restablece-
rá la visualización del modo anterior
después de repostar y de recorrer 5 km
(3 mi).
Indicador de gasolina
Con la llave en la posición “ON”, el indi-
cador de gasolina indica la cantidad de
gasolina que queda en el depósito. Lossegmentos del indicador desaparecen
hacia la “E” (Vacío) a medida que dis-
minuye el nivel de gasolina. Cuando el
segmento inferior llega junto a la “E”, el
símbolo de aviso y el propio segmento
inferior parpadean. Ponga gasolina lo
antes posible.
Indicador de temperatura del líqui-
do refrigerante
Con la llave en la posición “ON”, el indi-
cador de temperatura del refrigerante
indica la temperature de éste. La tem-
peratura del refrigerante varía con los
cambios de tiempo y con la carga del
motor. Si el segmento superior y el sím-
bolo de la temperatura del refrigerante
parpadean, pare el vehículo y deje que
el motor se enfríe. (Vease la
pagina 6-35.)
ATENCION:
SCA10020
No utilice el motor si está sobreca-
lentado.
Indicador de cambio de aceite
“OIL”
Este indicador parpadea a los prime-
ros 1000 km (600 mi), luego a los
5000 km (3000 mi) y posteriormente
cada 5000 km (3000 mi) para indicar
que se debe cambiar el aceite del mo-
tor.
Después de cambiar el aceite, reponga
el indicador de cambio de aceite. (Vea-
se la pagina 6-10.)
Si cambia el aceite del motor antes de
que se encienda el indicador de cam-

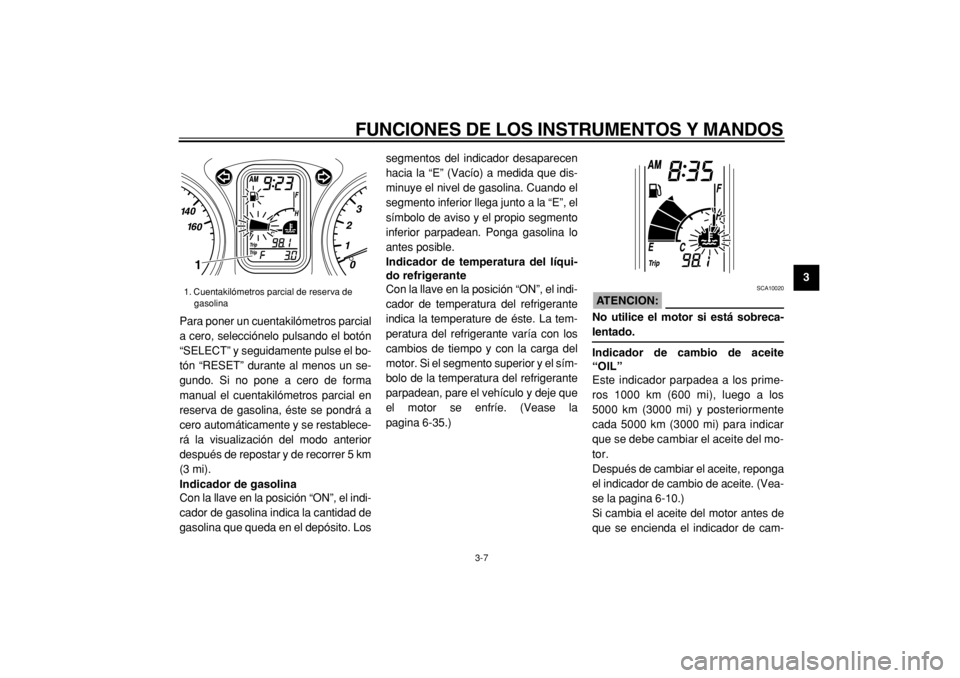

1. Cuentakilómetros parcial de reserva de
gasolina
1
Page 24 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9
bio (es decir, antes de que se cumpla el
intervalo del cambio periódico de acei-
te), después de cambiar el aceite debe-
rá reponer el indicador para que éste
pueda indicar en el momento correcto
el siguiente cambio periódico. (Vease
la pagina 6-10.)
El circuito eléctrico del indicador se
puede comprobar según el procedi-
miento siguiente.
1. Sitúe el interruptor de paro del mo-
tor en posición “ ” y gire la llave a
la posición “ON”.
2. Verifique que el indicador se en-
cienda durante unos segundos y
luego se apague.
3. Si el indicador no se enciende,
haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTA:
El indicador de cambio de aceite puede
parpadear cuando se acelera el motor
con el scooter sobre el caballete; esto
no indica una avería.
Indicador de cambio de la correa
trapezoidal “V-BELT”
Este indicador parpadea cada
20000 km (12000 mi), cuando es ne-
cesario cambiar la correa trapezoi-
dal.
El circuito eléctrico del indicador se
puede comprobar según el procedi-
miento siguiente.
1. Gire la llave a la posición “ON” y
verifique que el interruptor de paro
del motor se encuentre en “ ”.
2. Si el indicador no se enciende,
haga revisar el circuito eléctrico en
un concesionario Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un dis-
positivo de autodiagnóstico para varios
circuitos eléctricos.
Si cualquiera de estos circuitos está
averiado, el visor multifunción indicará
un código de error de dos dígitos (p.ej.
12, 13, 14).
Si el visor multifunción indica dicho có-
digo de error, anote el código y haga
revisar el vehículo en un concesionario
Yamaha.
ATENCION:
SCA11790
Si el visor multifunción indica un có-
digo de error, se debe revisar el ve-
hículo lo antes posible para evitar
que se averíe el motor.
Este modelo está asimismo equipado
con un dispositivo de autodiagnóstico
del sistema inmovilizador.
Si cualquiera de los circuitos del siste-
ma inmovilizador está averiado, la luz
indicadora de dicho sistema parpadea
y el visor multifunción indica un código
de error de dos dígitos (p.ej. 51, 52, 53)
cuando se gira la llave a la posición
“ON”.
NOTA:
Si el visor multifunción indica el código
de error 52, el problema puede deber-
se a interferencias del transpondedor.
Si se produce este error, intente lo si-
guiente.
1. Utilice la llave de registro de có-
digo para arrancar el motor.
Page 25 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9
NOTA:
¡Compruebe que no haya otras llaves
del sistema inmovilizador cerca del in-
terruptor principal y no lleve más de
una en el mismo llavero! Las llaves del
sistema inmovilizador pueden crear in-
terferencias de señal, lo cual puede im-
pedir que arranque el motor.
2. Si el motor arranca, párelo e inten-
te arrancarlo con las llaves norma-
les.
3. Si el motor no arranca con una de
las llaves normales o con ninguna
de ellas, lleve el vehículo, la llave
de registro de código y las dos lla-
ves normales a un concesionario
Yamaha para volver a registrar las
llaves normales.
Si el visor multifunción indica algún có-
digo de error, anote el código y haga
revisar el vehículo en un concesionario
Yamaha.
Modo reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y
“RESET” simultáneamente duran-te al menos dos segundos.
2. Cuando los dígitos de las horas
empiecen a parpadear, pulse el
botón “RESET” para ajustar las
horas.
3. Pulse el botón “SELECT” y los dí-
gitos de los minutos empezarán a
parpadear.
4. Pulse el botón “RESET” para ajus-
tar los minutos.
5. Pulse el botón “SELECT” y luego
suéltelo para iniciar el reloj.
SAU12330
Alarma antirrobo (opcional)
Este modelo puede equiparse con una
alarma antirrobo opcional en un conce-
sionario Yamaha. Para más informa-
ción, póngase en contacto con un
concesionario Yamaha.
Page 26 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9
SAU12342
Interruptores del manillar
IzquerdaDerecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfa-
gas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “ ” para po-
ner la luz de carretera y en “ ” para
poner la luz de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse
este interruptor hacia la posición “ ”.
Para señalar un giro a la izquierda pul-se este interruptor hacia la posición
“ ”. Cuando lo suelte, el interruptor
volverá a su posición central. Para apa-
gar los intermitentes pulse el interruptor
una vez éste haya regresado a su posi-
ción central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar
la bocina.
SAU12660
Interruptor de paro del motor
“/”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interruptor
en “ ” para parar el motor en caso de
emergencia, por ejemplo si el vehículo
vuelca o se atasca el cable del acelera-
dor.
SAU12720
Interruptor de arranque “”
Con el caballete lateral arriba, pulse
este interruptor mientras aplica el freno
delantero o trasero, para poner en mar-
cha el motor con el arranque eléctrico.
ATENCION:
SCA10050
Véanse las instrucciones de arran-

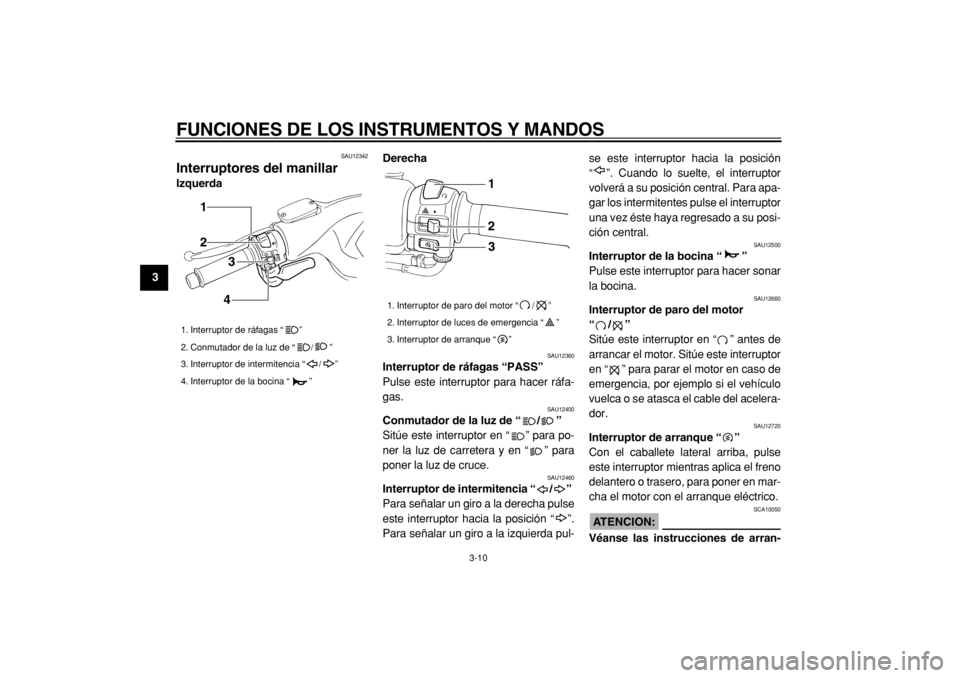

1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
12
3
4
1. Interruptor de paro del motor “ / ”
2. Interruptor de luces de emergencia “ ”
3. Interruptor de arranque “ ”123
Page 27 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
2
34
5
6
7
8
9 que en la página 5-1 antes de arran-
car el motor.
SAU12731
Interruptor de luces de emergencia
“”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender
las luces de emergencia (todos los in-
termitentes parpadeando simultánea-
mente).
Utilice las luces de emergencia en caso
de emergencia o para avisar a otros
conductores cuando detenga su vehí-
culo en un lugar en el que pueda repre-
sentar un peligro para el tráfico.
ATENCION:
SCA10060
No utilice las luces de emergencia
durante un periodo de tiempo pro-
longado; de lo contrario puede des-
cargarse la batería.
SAU12900

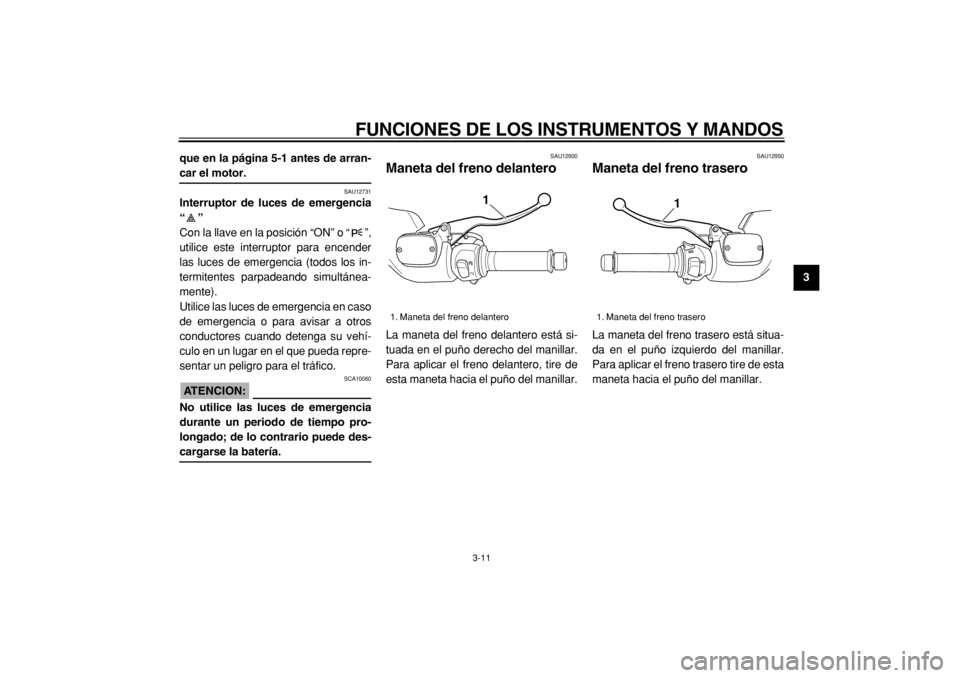

Maneta del freno delantero
La maneta del freno delantero está si-
tuada en el puño derecho del manillar.
Para aplicar el freno delantero, tire de
esta maneta hacia el puño del manillar.
SAU12950
Maneta del freno trasero
La maneta del freno trasero está situa-
da en el puño izquierdo del manillar.
Para aplicar el freno trasero tire de esta
maneta hacia el puño del manillar.
1. Maneta del freno delantero
1
1. Maneta del freno trasero
1
Page 28 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
2
3
4
5
6
7
8
9
SAU12961
Freno de estacionamiento
Este vehículo está equipado con un
freno de estacionamiento para blo-
quear la rueda trasera cuando se apar-
ca.
Para poner el freno de estaciona-
miento
Empuje la palanca hacia la izquierda
hasta que encaje con un chasquido.
Para quitar el freno de estaciona-
miento
Empuje la palanca a su posición origi-
nal.
NOTA:
Verifique que la rueda trasera no se
mueva cuando esté puesto el freno de
estacionamiento.
ADVERTENCIA
SWA12360
Nunca mueva la palanca del freno de
estacionamiento mientras el scooter
está en movimiento, ya que podría
perder el control y sufrir un acciden-
te. Asegúrese de que el scooter no
está en movimiento antes de mover
la palanca del freno de estaciona-
miento hacia la izquierda.
SAU13171
Tapón del depósito de
gasolina
Para extraer el tapón del depósito
de gasolina
1. Abra la tapa tirando hacia arriba
de la palanca.
2. Introduzca la llave en la cerradura
y gírela en el sentido de las agujas
del reloj. La cerradura se desblo-
quea y puede extraerse el tapón
del depósito de gasolina.
1. Palanca del freno de estacionamiento
1
1. Tapa
1
Page 29 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
2
34
5
6
7
8

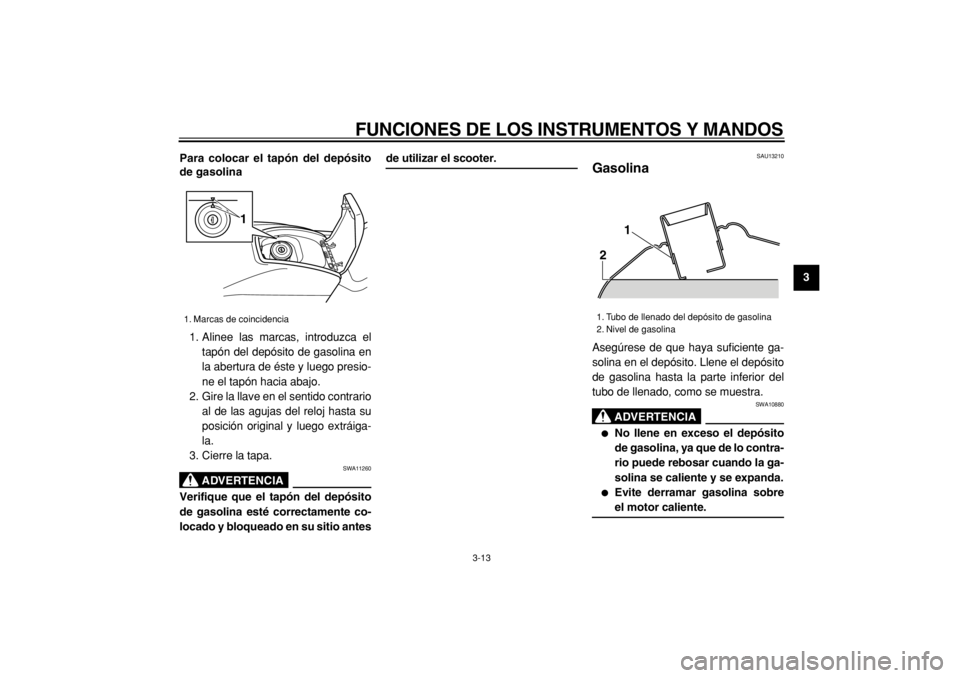

9 Para colocar el tapón del depósito
de gasolina
1. Alinee las marcas, introduzca el
tapón del depósito de gasolina en
la abertura de éste y luego presio-
ne el tapón hacia abajo.
2. Gire la llave en el sentido contrario
al de las agujas del reloj hasta su
posición original y luego extráiga-
la.
3. Cierre la tapa.
ADVERTENCIA
SWA11260
Verifique que el tapón del depósito
de gasolina esté correctamente co-
locado y bloqueado en su sitio antes
de utilizar el scooter.
SAU13210
Gasolina
Asegúrese de que haya suficiente ga-
solina en el depósito. Llene el depósito
de gasolina hasta la parte inferior del
tubo de llenado, como se muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito
de gasolina, ya que de lo contra-
rio puede rebosar cuando la ga-
solina se caliente y se expanda.
Evite derramar gasolina sobre
el motor caliente.
1. Marcas de coincidencia
1
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
2
1
Page 30 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
1
2
3
4
5
6
7
8
9
ATENCION:
SCA10070
Elimine inmediatamente la gasolina
derramada con un trapo limpio, seco
y suave, ya que la gasolina puede
dañar las superficies pintadas o las
piezas de plástico.
SAU33520
ATENCION:
SCA11400
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará graves averías en piezas
internas del motor tales como las
válvulas, los aros del pistón, así
como el sistema de escape.
Ell motor Yamaha ha sido diseñado
para funcionar con gasolina normal sinplomo de 91 octanos o más. Si se pro-
ducen detonaciones (o autoencendi-
do), utilice gasolina de otra marca o
super sin plomo. El uso de gasolina sin
plomo prolonga la vida útil de la bujía y
reduce los costes de mantenimiento.
SAU13440
Catalizador
Este vehículo está provisto de un cata-
lizador montado en el silenciador.
ADVERTENCIA
SWA10860
El sistema de escape permanece ca-
liente después del funcionamiento.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de
incendio u otros daños.
Utilice únicamente gasolina sin
plomo. El uso de gasolina con
plomo provocará daños irrepa-
rables en el catalizador.
No estacione nunca el vehículo
en lugares en los que se pueda
producir un incendio, como por
ejemplo en presencia de rastro-
jos u otros materiales que arden
Gasolina recomendada:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de ga-
solina:
14.0 L (3.70 US gal)
(3.08 Imp.gal)
