9 Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correc-
tement.
2. Retirer la clé de contact avant de
laisser le véhicule sans surveillan-
ce.
N.B.:
S’assurer que la selle est bien remise

en place avant de démarrer.
FAU14270
Réglage du dossier du pilote
Le dossier du pilote peut être réglé aux
trois positions illustrées.
Régler la position du dossier en procé-
dant comme suit.
1. Ouvrir la selle. (Voir page 3-14.)
2. Retirer les vis du dossier.3. Amener le dossier à l’endroit sou-
haité en le faisant glisser vers
l’avant ou l’arrière.
4. Remettre les vis du dossier en pla-
ce et les serrer correctement.
5. Refermer la selle.
1. Dossier du pilote
1

1. Dossier du pilote
2. Vis
1
2

COMMANDES ET INSTRUMENTS
3-16
1
2
3
4
5
6
7
8
9

FAU14340
Accroche-casque
L’accroche-casque est situé sous la
selle. Le véhicule est équipé d’un câble
accroche-casque, situé à côté de la
trousse de réparation. Celui-ci permet
d’attacher un casque à l’accroche-cas-
que.
Fixation d’un casque à l’accroche-
casque
1. Ouvrir la selle. (Voir page 3-14.)
2. Faire passer le câble accroche-
casque dans la boucle de la san-
gle du casque, puis accrocher la
boucle du câble à l’accroche-cas-
que.
3. Refermer correctement la selle.
AVERTISSEMENT

FWA10160
Ne jamais rouler avec un casque ac-
croché à l’accroche-casque, car le
casque pourrait heurter un objet et
cela risque de provoquer la perte de
contrôle du véhicule et être la cause
d’un accident.
Retrait d’un casque de l’accroche-
casque
Ouvrir la selle, décrocher le câble de
l’accroche-casque et le retirer de la
sangle du casque, puis refermer la sel-
le.
FAU14500
Compartiments de rangement
Compartiment de rangement avant
Pour ouvrir le compartiment de range-
ment avant, faire glisser le levier vers le
haut, puis tirer sur celui-ci.
Pour refermer le compartiment de ran-
gement, remettre le couvercle à sa pla-
ce.
AVERTISSEMENT

FWA11160
Ne pas entreposer d’objets lourds
dans ce compartiment.
Compartiment de rangement arrière
Ce compartiment, figurant sous la sel-
1. Accroche-casque
1

1. Compartiment de rangement avant
2. Couvercle
3. Ouvrir.
123

COMMANDES ET INSTRUMENTS
3-17
2
34
5
6
7
8
9
le, permet d’accueillir un casque. (Voir
page 3-14.)
ATTENTION:

FCA11270
Ne pas laisser la selle ouverte trop
longtemps, car l’éclairage du com-
partiment risque de décharger la
batterie.
AVERTISSEMENT

FWA11240

Ne pas dépasser la limite de
charge du compartiment de ran-
gement arrière, qui est de 5 kg
(11 lb).

Ne pas dépasser la charge
maximale du véhicule, qui est
de 190 kg (419 lb).
FAU15090
Amortisseur
AVERTISSEMENT

FWA10220
Cet amortisseur contient de l’azote
fortement comprimé. Lire attentive-
ment et s’assurer de bien compren-
dre les informations ci-dessous
avant de manipuler l’amortisseur. Le
fabricant décline toute responsabili-
té pour les dégâts ou les blessures
corporelles résultant d’une mauvai-
se manipulation.

Ne pas modifier ni tenter
d’ouvrir la bonbonne de gaz.

Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression
du gaz augmenterait excessive-
ment, et la bonbonne de gaz
pourrait exploser.

Ne pas déformer ni endomma-
ger la bonbonne de gaz d’aucu-
ne façon, car cela risque
d’amoindrir les performances
d’amortissement.

Toujours confier l’entretien del’amortisseur à un concession-
naire Yamaha.

COMMANDES ET INSTRUMENTS
3-18
1
2
3
4
5
6
7
8
9

FAU15300
Béquille latérale
La béquille latérale est située sur le
côté gauche du cadre. Relever ou dé-
ployer la béquille latérale avec le pied
tout en maintenant la moto à la vertica-
le.
N.B.:
Le contacteur intégré à la béquille laté-
rale fait partie du système du coupe-cir-
cuit d’allumage, qui coupe l’allumage
dans certaines situations. (Le fonction-
nement du système du coupe-circuit

d’allumage est expliqué ci-après.)
AVERTISSEMENT

FWA10240
Ne pas rouler avec la béquille latéra-
le déployée ou lorsque la béquille ne
se relève pas correctement. Celle-ci
pourrait toucher le sol et distraire le
pilote, qui pourrait perdre le contrôle
du véhicule. Le système de coupe-
circuit d’allumage de Yamaha per-
met de rappeler au pilote qu’il doit
relever la béquille latérale avant de
se mettre en route. Il convient doncde contrôler régulièrement ce systè-
me en procédant comme décrit ci-
après et de le faire réparer par un
concessionnaire Yamaha en cas de
mauvais fonctionnement.
FAU15371
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage,
qui comprend les contacteurs de
béquille latérale et de feu stop, remplit
les fonctions suivantes.

Il empêche la mise en marche du
moteur lorsque la béquille latérale
est relevée mais qu’aucun des
freins n’est actionné.

Il empêche la mise en marche du
moteur lorsqu’un frein est actionné
mais que la béquille latérale n’est
pas relevée.

Il coupe le moteur lorsque l’on dé-
ploie la béquille latérale.
Contrôler régulièrement le fonctionne-
ment du circuit du coupe-circuit d’allu-
mage en effectuant le procédé suivant.
AVERTISSEMENT

FWA10250
Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.

COMMANDES ET INSTRUMENTS
3-19
2
34
5
6
7
8
9

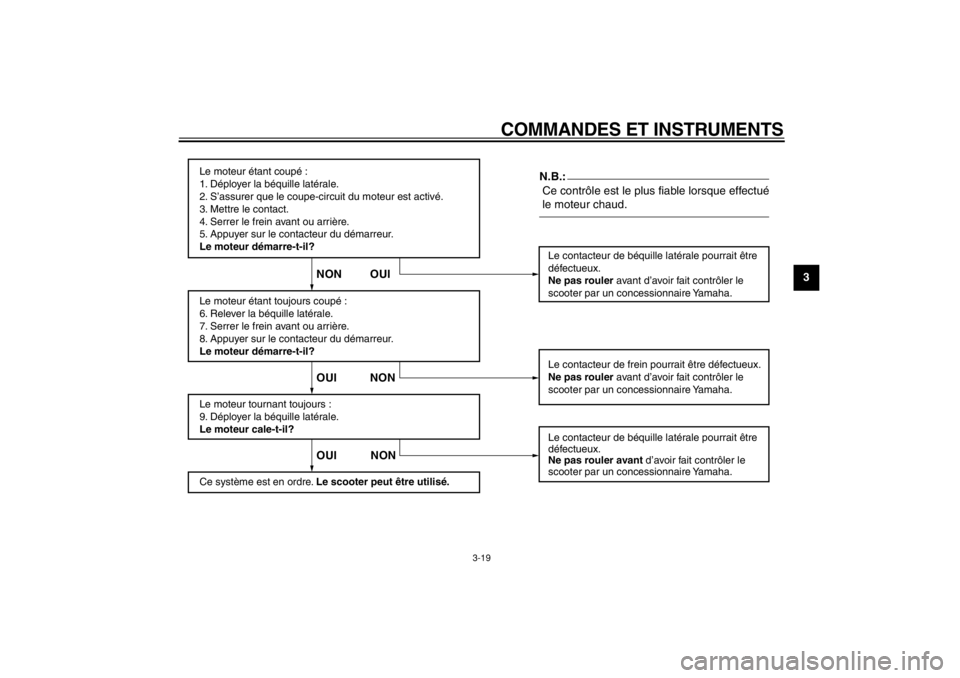

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il?
Ce système est en ordre. Le scooter peut être utilisé.
Ce contrôle est le plus fiable lorsque effectué
le moteur chaud.Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de frein pourrait être défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUIN.B.:

4-1
1
2
3
4
5
6
7
8
9

CONTRÔLES AVANT UTILISATION
FAU15591
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter
rapidement et de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé
aux intempéries, par exemple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des
pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de
vérifier les points suivants avant chaque randonnée.
N.B.:
Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que

peu de temps et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT

FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il con-
vient de le faire contrôler et réparer avant d’utiliser le véhicule.

CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

FAU15602
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-13
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-12
Huile de chaîne secondaire

S’assurer de l’absence de fuites d’huile. 6-15
Liquide de refroidissement

Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

Si nécessaire, ajouter le liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.

Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-16
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter le liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-25, 6-26
Frein arrière

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter le liquide de frein du type recommandé jusqu’au
niveau spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-25, 6-26

CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9

Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-20, 6-27
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-21, 6-23
Leviers de frein

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-28
Béquille centrale, béquille
latérale

S’assurer du fonctionnement en douceur.

Lubrifier les pivots si nécessaire.6-28
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille laté-
rale

Contrôler le fonctionnement du coupe-circuit d’allumage.

Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-18
ÉLÉMENTS CONTRÔLES PAGES

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-1
2
3
4
56
7
8
9

FAU15970
AVERTISSEMENT

FWA11250

Il importe, avant d’utiliser le vé-
hicule, de bien se familiariser
avec toutes ses commandes et
leurs fonctions. Au moindre
doute concernant le fonctionne-
ment de certaines commandes,
consulter un concessionnaire
Yamaha.

Ne jamais mettre le moteur en
marche ou utiliser le véhicule
dans un local fermé, même pour
une courte durée. Les gaz
d’échappement sont toxiques et
peuvent entraîner la perte de
connaissance et même la mort
en peu de temps. Toujours
veiller à ce que l’endroit soit
bien ventilé.

Pour plus de sécurité, toujours
veiller à ce que la béquille cen-
trale soit déployée avant de
mettre le moteur en marche.

Ne pas approcher les mains ni
les pieds de la roue arrière lors-que la béquille latérale est dé-
ployée et que le moteur tourne
au ralenti.
FAU27060
Mise en marche du moteur
ATTENTION:

FCA10250
Voir à la page 5-4 et consulter les
instructions concernant le rodage
du moteur avant d’utiliser le véhi-
cule pour la première fois.
Afin que le coupe-circuit d’allumage
n’entre pas en action, il faut que la
béquille latérale soit relevée.
AVERTISSEMENT

FWA10290

Avant de mettre le moteur en
marche, contrôler le fonctionne-
ment du système de coupe-cir-
cuit d’allumage en suivant le
procédé décrit à la page 3-18.

Ne jamais rouler avec la béquille
latérale déployée.
1. Tourner la clé sur “ON” et s’assu-
rer que le coupe-circuit du moteur
est placé sur “ ”.
2. Refermer tout à fait les gaz.
3. Mettre le moteur en marche en ap-
puyant sur le contacteur du dé-

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE

5-2
1
2
3
4
5
6
7
8
9
marreur tout en actionnant les
freins avant ou arrière.
N.B.:
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
attendre quelques secondes, puis es-
sayer à nouveau. Chaque essai de
mise en marche doit être aussi court
que possible afin d’économiser l’éner-
gie de la batterie. Ne pas actionner le
démarreur pendant plus de 10 secon-
des d’affilée. Si le moteur ne se met
pas en marche, essayer une nouvelle

fois en ouvrant les gaz de 1/8 de tour.
ATTENTION:

FCA11040
En vue de prolonger la durée de
service du moteur, ne jamais
accélérer à l’excès tant que le mo-
teur est froid !
FAU16760
Démarrage
N.B.:
Faire chauffer le moteur avant de dé-

marrer.
1. Actionner le levier de frein arrière
de la main gauche et saisir la poi-
gnée de manutention de la main
droite. Pousser ensuite le scooter
vers l’avant pour replier la béquille
centrale.
2. S’asseoir à califourchon sur la sel-
le et contrôler l’angle des ré-
troviseurs.
3. Signaler son intention de gagner la
voie publique en allumant les cli-gnotants.
4. Vérifier si la voie est libre, puis ac-
tionner lentement la poignée des
gaz (poignée droite) afin de dé-
marrer.
5. Éteindre les clignotants.
1. Poignée de manutention1
