INFORMAZIONI DI SICUREZZA

1-4
1

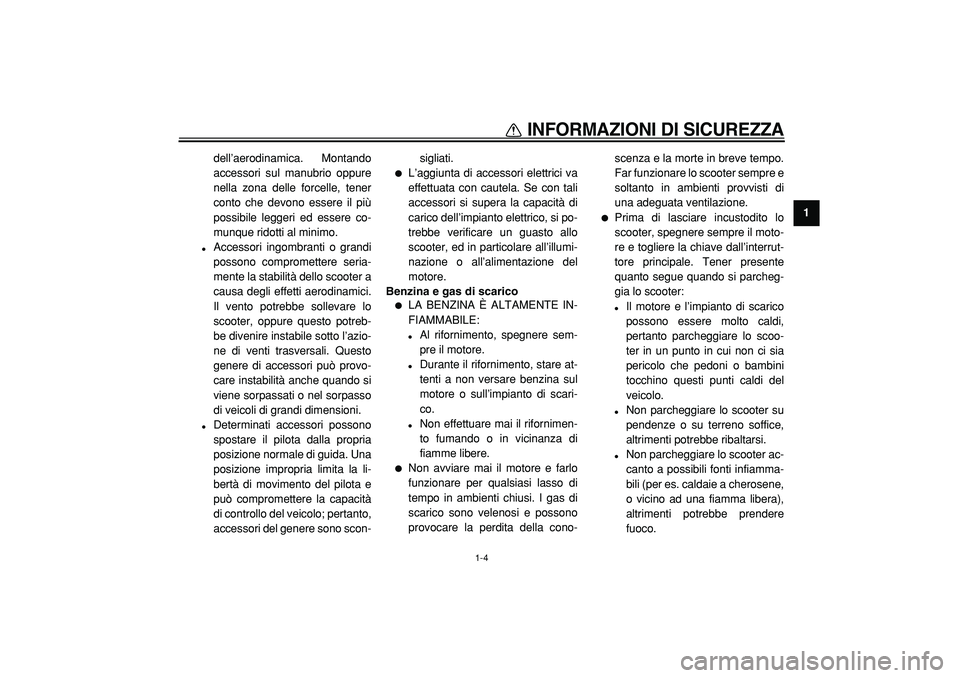

dell’aerodinamica. Montando
accessori sul manubrio oppure
nella zona delle forcelle, tener
conto che devono essere il più
possibile leggeri ed essere co-
munque ridotti al minimo.

Accessori ingombranti o grandi
possono compromettere seria-
mente la stabilità dello scooter a
causa degli effetti aerodinamici.
Il vento potrebbe sollevare lo
scooter, oppure questo potreb-
be divenire instabile sotto l’azio-
ne di venti trasversali. Questo
genere di accessori può provo-
care instabilità anche quando si
viene sorpassati o nel sorpasso
di veicoli di grandi dimensioni.

Determinati accessori possono
spostare il pilota dalla propria
posizione normale di guida. Una
posizione impropria limita la li-
bertà di movimento del pilota e
può compromettere la capacità
di controllo del veicolo; pertanto,
accessori del genere sono scon-sigliati.

L’aggiunta di accessori elettrici va
effettuata con cautela. Se con tali
accessori si supera la capacità di
carico dell’impianto elettrico, si po-
trebbe verificare un guasto allo
scooter, ed in particolare all’illumi-
nazione o all’alimentazione del
motore.
Benzina e gas di scarico

LA BENZINA È ALTAMENTE IN-
FIAMMABILE:

Al rifornimento, spegnere sem-
pre il motore.

Durante il rifornimento, stare at-
tenti a non versare benzina sul
motore o sull’impianto di scari-
co.

Non effettuare mai il rifornimen-
to fumando o in vicinanza di
fiamme libere.

Non avviare mai il motore e farlo
funzionare per qualsiasi lasso di
tempo in ambienti chiusi. I gas di
scarico sono velenosi e possono
provocare la perdita della cono-scenza e la morte in breve tempo.
Far funzionare lo scooter sempre e
soltanto in ambienti provvisti di
una adeguata ventilazione.

Prima di lasciare incustodito lo
scooter, spegnere sempre il moto-
re e togliere la chiave dall’interrut-
tore principale. Tener presente
quanto segue quando si parcheg-
gia lo scooter:

Il motore e l’impianto di scarico
possono essere molto caldi,
pertanto parcheggiare lo scoo-
ter in un punto in cui non ci sia
pericolo che pedoni o bambini
tocchino questi punti caldi del
veicolo.

Non parcheggiare lo scooter su
pendenze o su terreno soffice,
altrimenti potrebbe ribaltarsi.

Non parcheggiare lo scooter ac-
canto a possibili fonti infiamma-
bili (per es. caldaie a cherosene,
o vicino ad una fiamma libera),
altrimenti potrebbe prendere
fuoco.

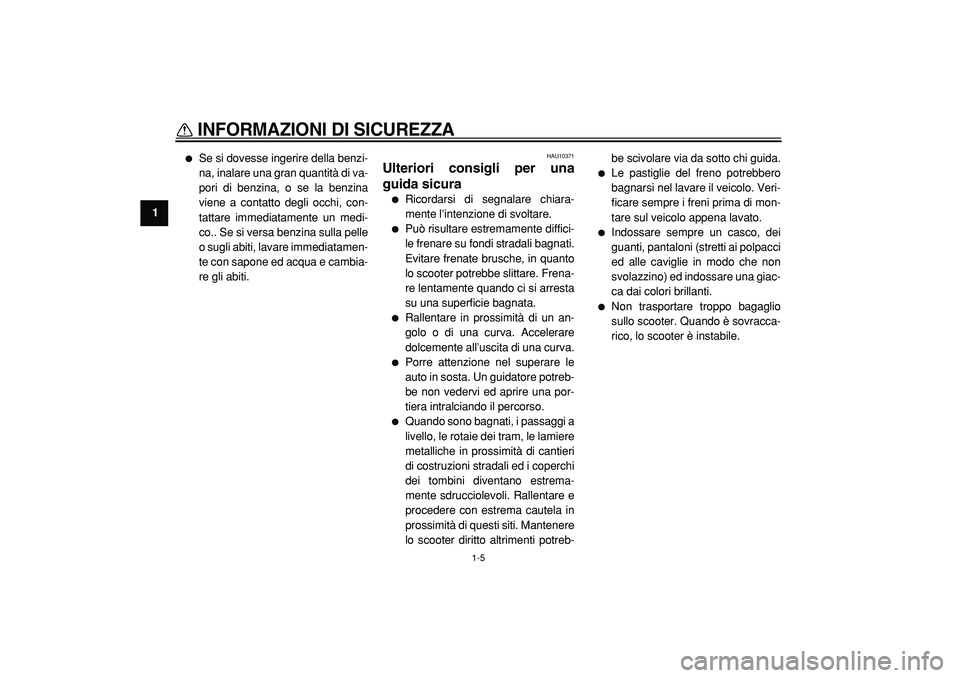

INFORMAZIONI DI SICUREZZA

1-5
1

Se si dovesse ingerire della benzi-
na, inalare una gran quantità di va-
pori di benzina, o se la benzina
viene a contatto degli occhi, con-
tattare immediatamente un medi-
co.. Se si versa benzina sulla pelle
o sugli abiti, lavare immediatamen-
te con sapone ed acqua e cambia-
re gli abiti.
HAU10371
Ulteriori consigli per una
guida sicura

Ricordarsi di segnalare chiara-
mente l’intenzione di svoltare.

Può risultare estremamente diffici-
le frenare su fondi stradali bagnati.
Evitare frenate brusche, in quanto
lo scooter potrebbe slittare. Frena-
re lentamente quando ci si arresta
su una superficie bagnata.

Rallentare in prossimità di un an-
golo o di una curva. Accelerare
dolcemente all’uscita di una curva.

Porre attenzione nel superare le
auto in sosta. Un guidatore potreb-
be non vedervi ed aprire una por-
tiera intralciando il percorso.

Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estrema-
mente sdrucciolevoli. Rallentare e
procedere con estrema cautela in
prossimità di questi siti. Mantenere
lo scooter diritto altrimenti potreb-be scivolare via da sotto chi guida.

Le pastiglie del freno potrebbero
bagnarsi nel lavare il veicolo. Veri-
ficare sempre i freni prima di mon-
tare sul veicolo appena lavato.

Indossare sempre un casco, dei
guanti, pantaloni (stretti ai polpacci
ed alle caviglie in modo che non
svolazzino) ed indossare una giac-
ca dai colori brillanti.

Non trasportare troppo bagaglio
sullo scooter. Quando è sovracca-
rico, lo scooter è instabile.

INFORMAZIONI DI SICUREZZA

1-6
1

2-1
1
2
3
4
5
6
7
8
9

DESCRIZIONE

HAU10410

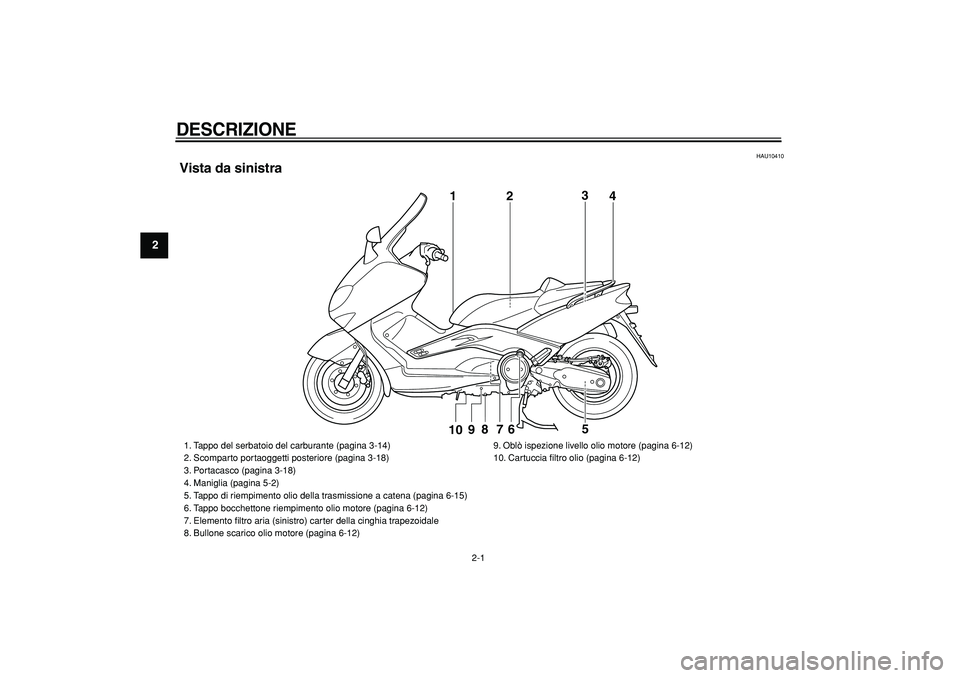

Vista da sinistra
1
2
3
4
9
8
7
6
5
10
1. Tappo del serbatoio del carburante (pagina 3-14)
2. Scomparto portaoggetti posteriore (pagina 3-18)
3. Portacasco (pagina 3-18)
4. Maniglia (pagina 5-2)
5. Tappo di riempimento olio della trasmissione a catena (pagina 6-15)
6. Tappo bocchettone riempimento olio motore (pagina 6-12)
7. Elemento filtro aria (sinistro) carter della cinghia trapezoidale
8. Bullone scarico olio motore (pagina 6-12)9. Oblò ispezione livello olio motore (pagina 6-12)
10. Cartuccia filtro olio (pagina 6-12)

DESCRIZIONE

2-2
2
3
4
5
6
7
8
9

HAU10420

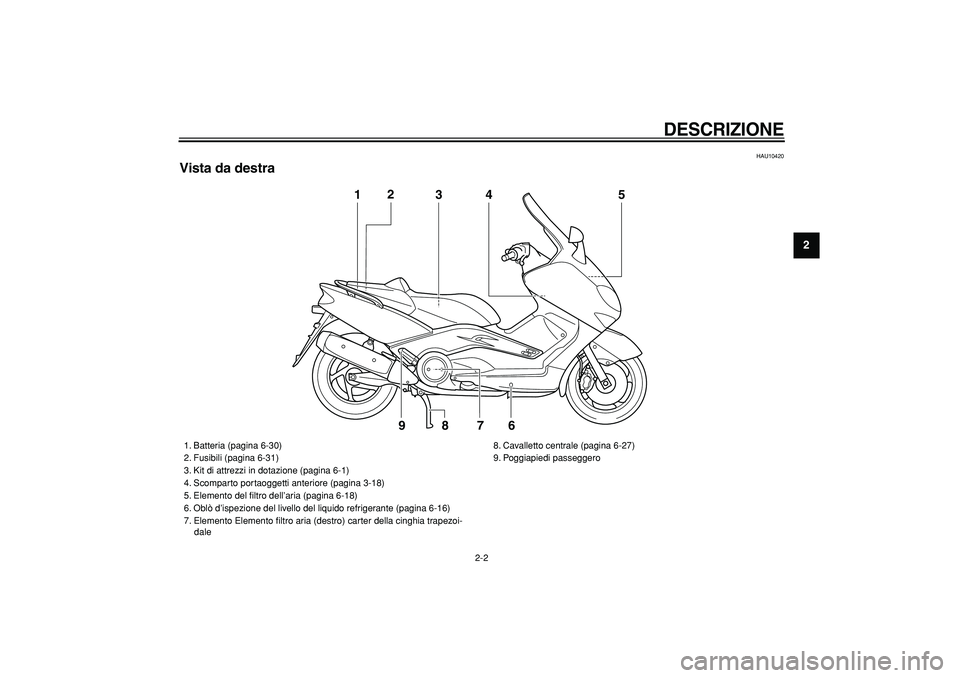

Vista da destra
1
3
4
5
7
6
8
92

1. Batteria (pagina 6-30)
2. Fusibili (pagina 6-31)
3. Kit di attrezzi in dotazione (pagina 6-1)
4. Scomparto portaoggetti anteriore (pagina 3-18)
5. Elemento del filtro dell’aria (pagina 6-18)
6. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-16)
7. Elemento Elemento filtro aria (destro) carter della cinghia trapezoi-
dale8. Cavalletto centrale (pagina 6-27)
9. Poggiapiedi passeggero

DESCRIZIONE

2-3
1
2
3
4
5
6
7
8
9

HAU10430

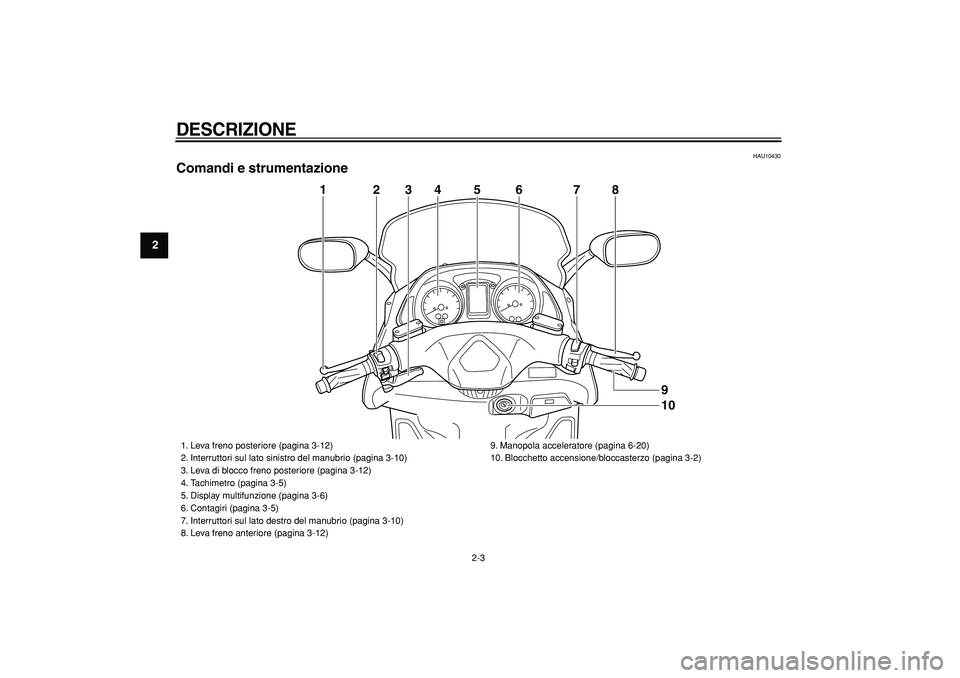

Comandi e strumentazione
5
4
2
3
6
7
8
1
109

1. Leva freno posteriore (pagina 3-12)
2. Interruttori sul lato sinistro del manubrio (pagina 3-10)
3. Leva di blocco freno posteriore (pagina 3-12)
4. Tachimetro (pagina 3-5)
5. Display multifunzione (pagina 3-6)
6. Contagiri (pagina 3-5)
7. Interruttori sul lato destro del manubrio (pagina 3-10)
8. Leva freno anteriore (pagina 3-12)9. Manopola acceleratore (pagina 6-20)
10. Blocchetto accensione/bloccasterzo (pagina 3-2)

3-1
2
34
5
6
7
8
9

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

HAU10972

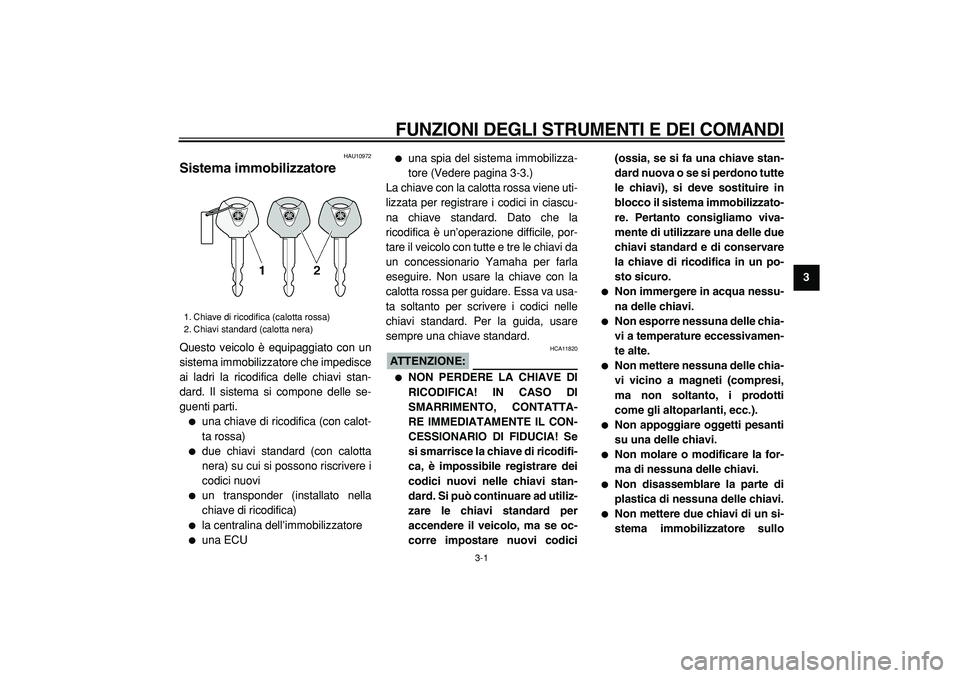

Sistema immobilizzatore
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedisce
ai ladri la ricodifica delle chiavi stan-
dard. Il sistema si compone delle se-
guenti parti.

una chiave di ricodifica (con calot-
ta rossa)

due chiavi standard (con calotta
nera) su cui si possono riscrivere i
codici nuovi

un transponder (installato nella
chiave di ricodifica)

la centralina dell’immobilizzatore

una ECU

una spia del sistema immobilizza-
tore (Vedere pagina 3-3.)
La chiave con la calotta rossa viene uti-
lizzata per registrare i codici in ciascu-
na chiave standard. Dato che la
ricodifica è un’operazione difficile, por-
tare il veicolo con tutte e tre le chiavi da
un concessionario Yamaha per farla
eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usa-
ta soltanto per scrivere i codici nelle
chiavi standard. Per la guida, usare
sempre una chiave standard.
ATTENZIONE:

HCA11820

NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI
SMARRIMENTO, CONTATTA-
RE IMMEDIATAMENTE IL CON-
CESSIONARIO DI FIDUCIA! Se
si smarrisce la chiave di ricodifi-
ca, è impossibile registrare dei
codici nuovi nelle chiavi stan-
dard. Si può continuare ad utiliz-
zare le chiavi standard per
accendere il veicolo, ma se oc-
corre impostare nuovi codici(ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte
le chiavi), si deve sostituire in
blocco il sistema immobilizzato-
re. Pertanto consigliamo viva-
mente di utilizzare una delle due
chiavi standard e di conservare
la chiave di ricodifica in un po-
sto sicuro.

Non immergere in acqua nessu-
na delle chiavi.

Non esporre nessuna delle chia-
vi a temperature eccessivamen-
te alte.

Non mettere nessuna delle chia-
vi vicino a magneti (compresi,
ma non soltanto, i prodotti
come gli altoparlanti, ecc.).

Non appoggiare oggetti pesanti
su una delle chiavi.

Non molare o modificare la for-
ma di nessuna delle chiavi.

Non disassemblare la parte di
plastica di nessuna delle chiavi.

Non mettere due chiavi di un si-
stema immobilizzatore sullo
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-2
1
2
3
4
5
6
7
8
9stesso anello portachiavi.


Mantenere sia le chiavi standard
sia le chiavi di altri sistemi im-
mobilizzatori lontane dalla chia-
ve di ricodifica di questo
veicolo.

Mantenere le chiavi di altri siste-
mi immobilizzatori lontane
dall’interruttore di accensione,
in quanto possono provocare
interferenze nei segnali.
HAU10471

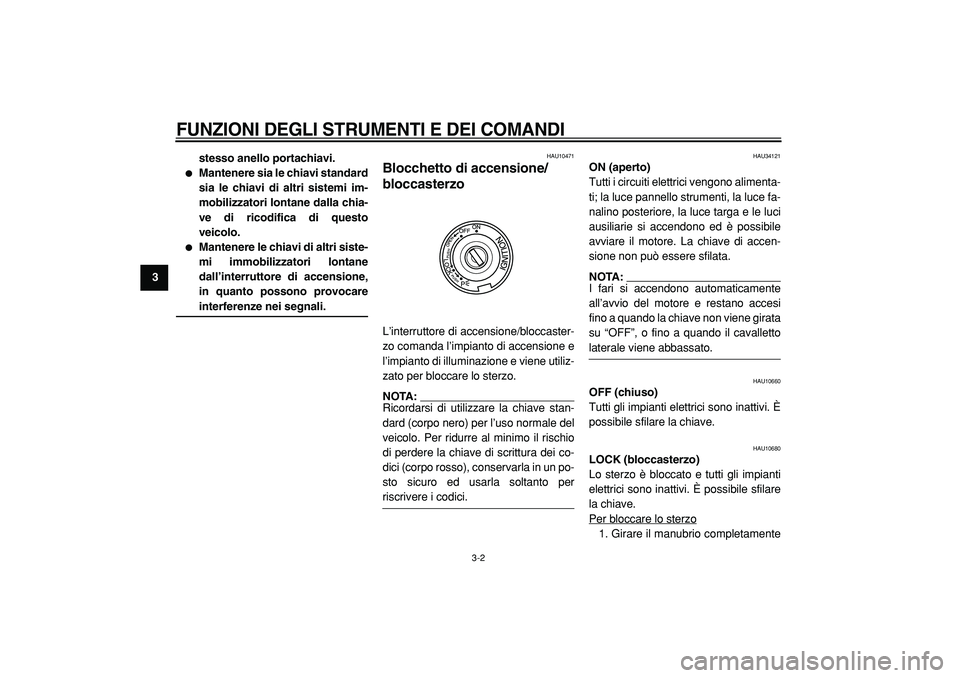

Blocchetto di accensione/
bloccasterzo
L’interruttore di accensione/bloccaster-
zo comanda l’impianto di accensione e
l’impianto di illuminazione e viene utiliz-
zato per bloccare lo sterzo.
NOTA:
Ricordarsi di utilizzare la chiave stan-
dard (corpo nero) per l’uso normale del
veicolo. Per ridurre al minimo il rischio
di perdere la chiave di scrittura dei co-
dici (corpo rosso), conservarla in un po-
sto sicuro ed usarla soltanto per

riscrivere i codici.
HAU34121
ON (aperto)
Tutti i circuiti elettrici vengono alimenta-
ti; la luce pannello strumenti, la luce fa-
nalino posteriore, la luce targa e le luci
ausiliarie si accendono ed è possibile
avviare il motore. La chiave di accen-
sione non può essere sfilata.
NOTA:
I fari si accendono automaticamente
all’avvio del motore e restano accesi
fino a quando la chiave non viene girata
su “OFF”, o fino a quando il cavalletto

laterale viene abbassato.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti
elettrici sono inattivi. È possibile sfilare
la chiave.
Per bloccare lo sterzo
1. Girare il manubrio completamente

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-3
2
34
5
6
7
8
9
a sinistra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta, gi-
rarla su “LOCK”.
3. Sfilare la chiave.
Per sbloccare lo sterzo
Inserire la chiave e, tenendola premu-
ta, girarla su “OFF”.
AVVERTENZA

HWA10060
Non girare mai la chiave in posizione
di “OFF” o “LOCK” mentre il veicolo
è in movimento, altrimenti i circuiti
elettrici verranno disattivati, con il ri-
schio di perdere il controllo del mez-
zo o di causare incidenti.
Assicurarsi che il veicolo sia ben
fermo prima di girare la chiave in po-
sizione di “OFF” o “LOCK”.

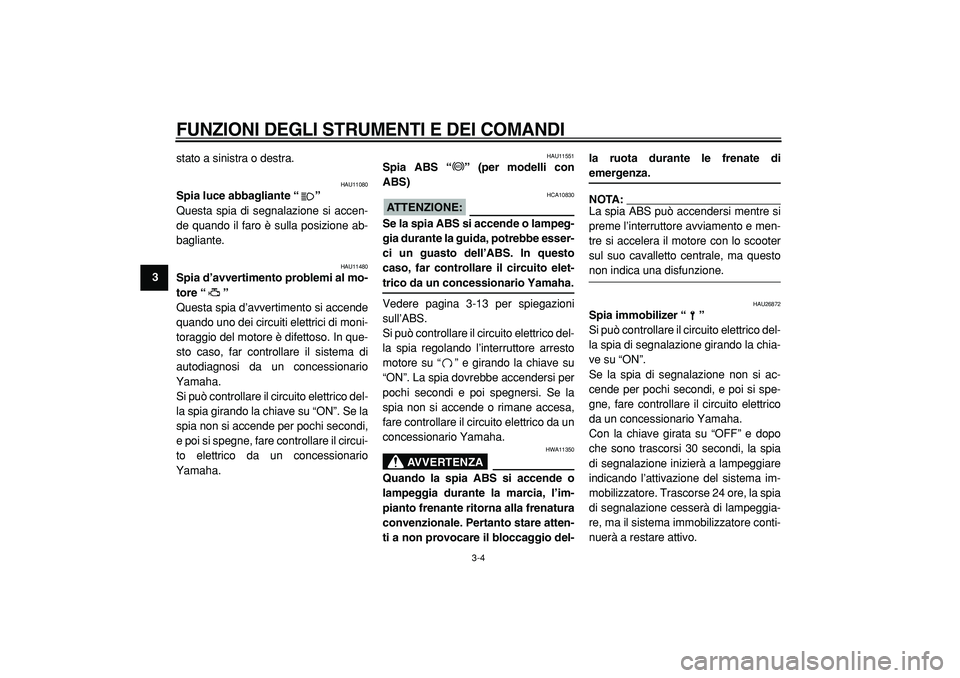

HAU33491
(Parcheggio)
Lo sterzo è bloccato, e le luci del fana-
lino posteriore e le luci ausiliarie sono
accese. Le luci d’emergenza e gli indi-
catori di direzione si possono accende-
re, mentre tutti gli altri impianti elettricisono inattivi. È possibile sfilare la chia-
ve.
Lo sterzo deve essere bloccato prima
di poter girare la chiave su “ ”.
ATTENZIONE:

HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare
la batteria.
HAU11002
Spie di segnalazione e di
avvertimento
HAU11030
Spie indicatori di direzione “” e
“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore
degli indicatori di direzione viene spo-
1. Spie indicatori di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia di segnalazione del sistema immobi-
lizzatore “ ”
4. Spia d’avvertimento problemi al motore
“ ”
5. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ” (per modelli
con ABS)
1
2
3
4
5
ABS

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
1
2
3
4
5
6
7
8
9
stato a sinistra o destra.

HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accen-
de quando il faro è sulla posizione ab-
bagliante.
HAU11480
Spia d’avvertimento problemi al mo-
tore “”
Questa spia d’avvertimento si accende
quando uno dei circuiti elettrici di moni-
toraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di
autodiagnosi da un concessionario
Yamaha.
Si può controllare il circuito elettrico del-
la spia girando la chiave su “ON”. Se la
spia non si accende per pochi secondi,
e poi si spegne, fare controllare il circui-
to elettrico da un concessionario
Yamaha.
HAU11551
Spia ABS “” (per modelli con
ABS)
ATTENZIONE:

HCA10830
Se la spia ABS si accende o lampeg-
gia durante la guida, potrebbe esser-
ci un guasto dell’ABS. In questo
caso, far controllare il circuito elet-
trico da un concessionario Yamaha.
Vedere pagina 3-13 per spiegazioni
sull’ABS.
Si può controllare il circuito elettrico del-
la spia regolando l’interruttore arresto
motore su “” e girando la chiave su
“ON”. La spia dovrebbe accendersi per
pochi secondi e poi spegnersi. Se la
spia non si accende o rimane accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
AVVERTENZA

HWA11350
Quando la spia ABS si accende o
lampeggia durante la marcia, l’im-
pianto frenante ritorna alla frenatura
convenzionale. Pertanto stare atten-
ti a non provocare il bloccaggio del-la ruota durante le frenate di
emergenza.
NOTA:
La spia ABS può accendersi mentre si
preme l’interruttore avviamento e men-
tre si accelera il motore con lo scooter
sul suo cavalletto centrale, ma questo

non indica una disfunzione.
HAU26872
Spia immobilizer “”
Si può controllare il circuito elettrico del-
la spia di segnalazione girando la chia-
ve su “ON”.
Se la spia di segnalazione non si ac-
cende per pochi secondi, e poi si spe-
gne, fare controllare il circuito elettrico
da un concessionario Yamaha.
Con la chiave girata su “OFF” e dopo
che sono trascorsi 30 secondi, la spia
di segnalazione inizierà a lampeggiare
indicando l’attivazione del sistema im-
mobilizzatore. Trascorse 24 ore, la spia
di segnalazione cesserà di lampeggia-
re, ma il sistema immobilizzatore conti-
nuerà a restare attivo.
ABS
