FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
2
34
5
6
7
8
9
NOTA:
Questo modello è equipaggiato anche
con un dispositivo di autodiagnosi per il
sistema immobilizzatore. Se il sistema
immobilizzatore è difettoso, la spia di
segnalazione inizierà a lampeggiare ed
il display multifunzione indicherà un co-
dice di errore quando la chiave è girata
su “ON”. (vedere “Dispositivo di auto-
diagnosi” a pagina 3-6 per particolari).
HAU11601
Tachimetro
Il tachimetro indica la velocità di mar-
cia.
Quando la chiave viene portata su
“ON”, la lancetta del tachimetro percor-
re per una volta l’intera gamma di velo-
cità e poi ritorna a zero per provare il
circuito elettrico.
HAU11872
Contagiri
Il contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del
motore e di mantenerlo entro la gamma
di potenza ideale.
Quando la chiave viene portata su
“ON”, la lancetta del contagiri percorre
per una volta l’intera gamma di giri/min
e poi ritorna a zero giri/min per provare
il circuito elettrico.
ATTENZIONE:
HCA10031
Non far funzionare il motore quando
il contagiri è nella zona rossa.
Zona rossa: 8250 giri/min e oltre
1. Tachimetro
1
1. Contagiri
2. Zona rossa del contagiri
12
Page 22 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1
2
3
4
5
6
7
8
9
HAU33516
Display multifunzione
AVVERTENZA
HWA12311
Ricordarsi di arrestare il veicolo pri-
ma di eseguire qualsiasi modifica
delle impostazioni del display multi-
funzione.
Il display multifunzione è equipaggiato
con i seguenti strumenti:
un indicatore livello carburante
un termometro liquido refrigerante
un totalizzatore contachilometri
(che indica la distanza totale per-
corsa)
due contachilometri parziali (che
indicano la distanza percorsa
dopo l’ultimo azzeramento)
Un contachilometri parziale riserva
carburante (che indica la distanzapercorsa da quando il segmento
inferiore dell’indicatore livello car-
burante e l’indicatore livello carbu-
rante avevano iniziato a
lampeggiare)
un dispositivo di autodiagnosi
un orologio digitale
un indicatore cambio olio
un indicatore sostituzione cinghia
trapezoidale
NOTA:
Ricordarsi di girare la chiave su
“ON” prima di utilizzare i tasti “SE-
LECT” e “RESET”.
Quando si gira la chiave su “ON”,
tutti i segmenti del display multi-
funzione appariranno uno dopo
l’altro e poi spariranno, per provare
il circuito elettrico.
Modalità totalizzatore contachilo-
metri e contachilometri parziali
Premendo il tasto “SELECT”, sul di-
splay si alternano le modalità di totaliz-
zatore contachilometri “ODO” e di
contachilometri parziali “TRIP” nel se-
guente ordine:
1. Orologio
2. Termometro del liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri/contachilometri parziali
5. Tasto di selezione “SELECT”
6. Tasto d’azzeramento “RESET”
1
2
3
4
5
6
1. Coperchio carter cinghia trapezoidale
“V-BELT”
2. Indicatore livello carburante “”
3. Indicatore temperatura liquido refrigerante
“”
4. Indicatore cambio olio “OIL”
12
4
3
Page 23 of 96

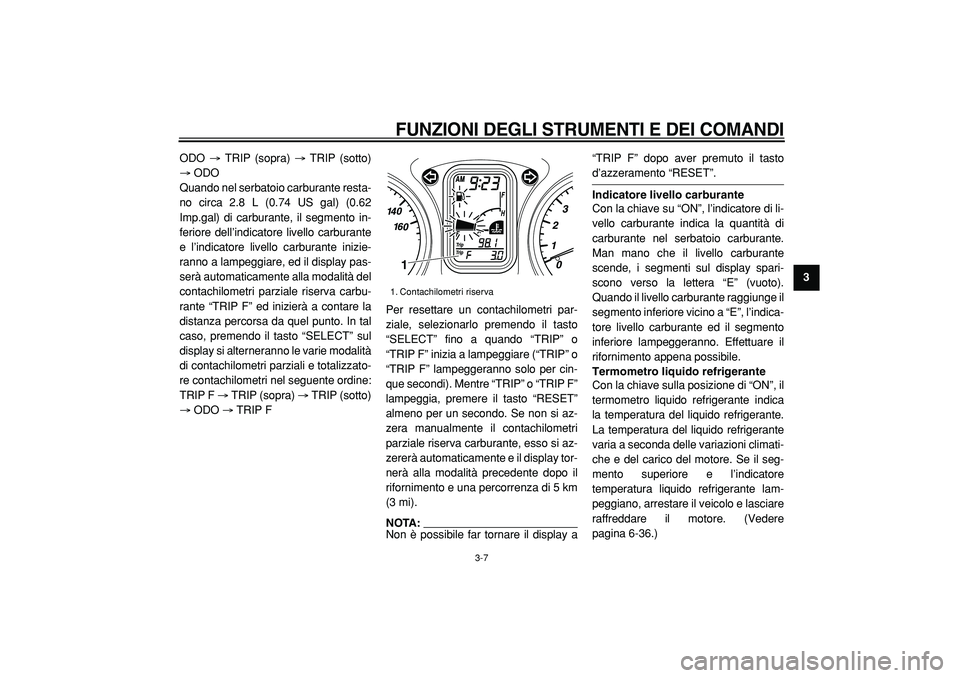

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
2
34
5
6
7
8
9
ODO
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
Quando nel serbatoio carburante resta-
no circa 2.8 L (0.74 US gal) (0.62
Imp.gal) di carburante, il segmento in-
feriore dell’indicatore livello carburante
e l’indicatore livello carburante inizie-
ranno a lampeggiare, ed il display pas-
serà automaticamente alla modalità del
contachilometri parziale riserva carbu-
rante “TRIP F” ed inizierà a contare la
distanza percorsa da quel punto. In tal
caso, premendo il tasto “SELECT” sul
display si alterneranno le varie modalità
di contachilometri parziali e totalizzato-
re contachilometri nel seguente ordine:
TRIP F
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
→
TRIP FPer resettare un contachilometri par-
ziale, selezionarlo premendo il tasto
“SELECT” fino a quando “TRIP” o
“TRIP F” inizia a lampeggiare (“TRIP” o
“TRIP F” lampeggeranno solo per cin-
que secondi). Mentre “TRIP” o “TRIP F”
lampeggia, premere il tasto “RESET”
almeno per un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si az-
zererà automaticamente e il display tor-
nerà alla modalità precedente dopo il
rifornimento e una percorrenza di 5 km
(3 mi).
NOTA:
Non è possibile far tornare il display a“TRIP F” dopo aver premuto il tasto
d’azzeramento “RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di li-
vello carburante indica la quantità di
carburante nel serbatoio carburante.
Man mano che il livello carburante
scende, i segmenti sul display spari-
scono verso la lettera “E” (vuoto).
Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, l’indica-
tore livello carburante ed il segmento
inferiore lampeggeranno. Effettuare il
rifornimento appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il
termometro liquido refrigerante indica
la temperatura del liquido refrigerante.
La temperatura del liquido refrigerante
varia a seconda delle variazioni climati-
che e del carico del motore. Se il seg-
mento superiore e l’indicatore
temperatura liquido refrigerante lam-
peggiano, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere
pagina 6-36.)
1. Contachilometri riserva
1
Page 24 of 96

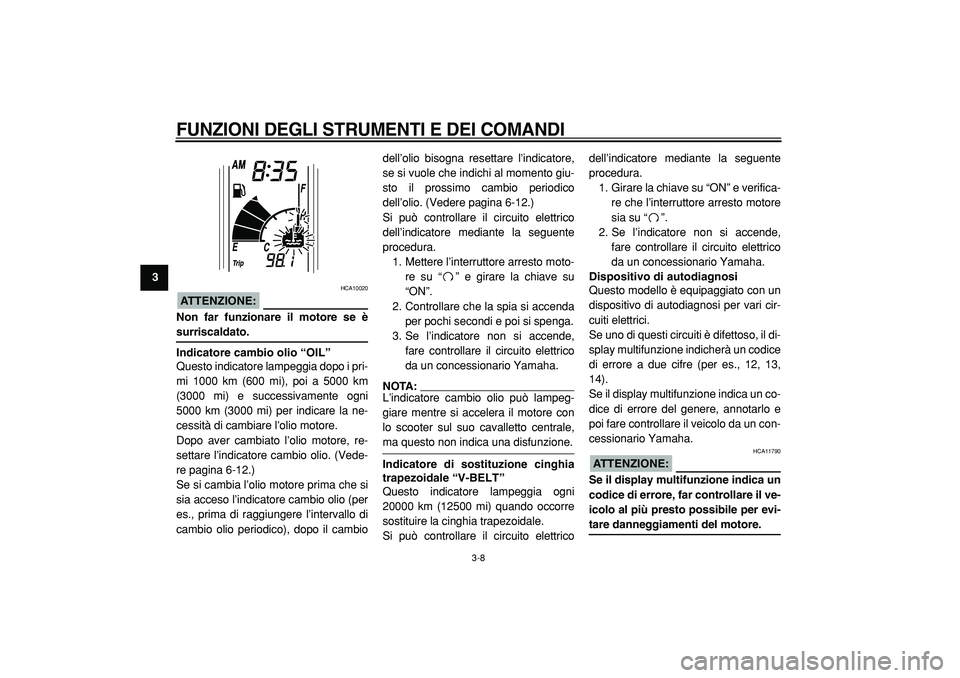

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
1
2
3
4
5
6
7
8
9
ATTENZIONE:
HCA10020
Non far funzionare il motore se è
surriscaldato.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i pri-
mi 1000 km (600 mi), poi a 5000 km
(3000 mi) e successivamente ogni
5000 km (3000 mi) per indicare la ne-
cessità di cambiare l’olio motore.
Dopo aver cambiato l’olio motore, re-
settare l’indicatore cambio olio. (Vede-
re pagina 6-12.)
Se si cambia l’olio motore prima che si
sia acceso l’indicatore cambio olio (per
es., prima di raggiungere l’intervallo di
cambio olio periodico), dopo il cambiodell’olio bisogna resettare l’indicatore,
se si vuole che indichi al momento giu-
sto il prossimo cambio periodico
dell’olio. (Vedere pagina 6-12.)
Si può controllare il circuito elettrico
dell’indicatore mediante la seguente
procedura.
1. Mettere l’interruttore arresto moto-
re su “” e girare la chiave su
“ON”.
2. Controllare che la spia si accenda
per pochi secondi e poi si spenga.
3. Se l’indicatore non si accende,
fare controllare il circuito elettrico
da un concessionario Yamaha.
NOTA:
L’indicatore cambio olio può lampeg-
giare mentre si accelera il motore con
lo scooter sul suo cavalletto centrale,
ma questo non indica una disfunzione.
Indicatore di sostituzione cinghia
trapezoidale “V-BELT”
Questo indicatore lampeggia ogni
20000 km (12500 mi) quando occorre
sostituire la cinghia trapezoidale.
Si può controllare il circuito elettricodell’indicatore mediante la seguente
procedura.
1. Girare la chiave su “ON” e verifica-
re che l’interruttore arresto motore
sia su “”.
2. Se l’indicatore non si accende,
fare controllare il circuito elettrico
da un concessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un
dispositivo di autodiagnosi per vari cir-
cuiti elettrici.
Se uno di questi circuiti è difettoso, il di-
splay multifunzione indicherà un codice
di errore a due cifre (per es., 12, 13,
14).
Se il display multifunzione indica un co-
dice di errore del genere, annotarlo e
poi fare controllare il veicolo da un con-
cessionario Yamaha.
ATTENZIONE:
HCA11790
Se il display multifunzione indica un
codice di errore, far controllare il ve-
icolo al più presto possibile per evi-
tare danneggiamenti del motore.
Page 25 of 96

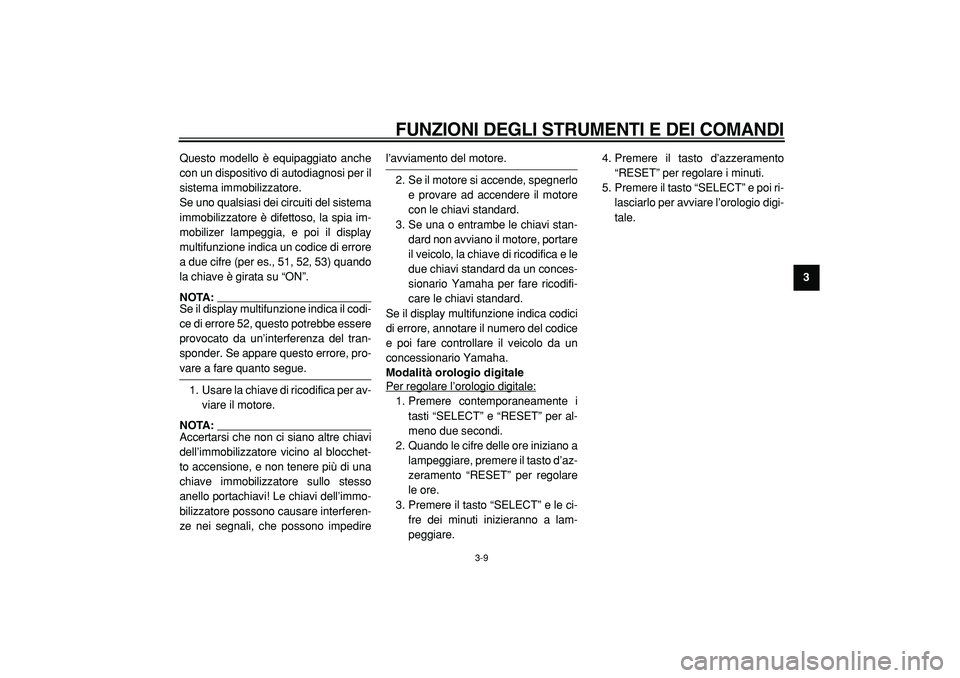

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
2
34
5
6
7
8
9
Questo modello è equipaggiato anche
con un dispositivo di autodiagnosi per il
sistema immobilizzatore.
Se uno qualsiasi dei circuiti del sistema
immobilizzatore è difettoso, la spia im-
mobilizer lampeggia, e poi il display
multifunzione indica un codice di errore
a due cifre (per es., 51, 52, 53) quando
la chiave è girata su “ON”.
NOTA:
Se il display multifunzione indica il codi-
ce di errore 52, questo potrebbe essere
provocato da un’interferenza del tran-
sponder. Se appare questo errore, pro-
vare a fare quanto segue.
1. Usare la chiave di ricodifica per av-
viare il motore.
NOTA:
Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una
chiave immobilizzatore sullo stesso
anello portachiavi! Le chiavi dell’immo-
bilizzatore possono causare interferen-
ze nei segnali, che possono impedire
l’avviamento del motore.
2. Se il motore si accende, spegnerlo
e provare ad accendere il motore
con le chiavi standard.
3. Se una o entrambe le chiavi stan-
dard non avviano il motore, portare
il veicolo, la chiave di ricodifica e le
due chiavi standard da un conces-
sionario Yamaha per fare ricodifi-
care le chiavi standard.
Se il display multifunzione indica codici
di errore, annotare il numero del codice
e poi fare controllare il veicolo da un
concessionario Yamaha.
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i
tasti “SELECT” e “RESET” per al-
meno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’az-
zeramento “RESET” per regolare
le ore.
3. Premere il tasto “SELECT” e le ci-
fre dei minuti inizieranno a lam-
peggiare.4. Premere il tasto d’azzeramento
“RESET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi ri-
lasciarlo per avviare l’orologio digi-
tale.
Page 26 of 96

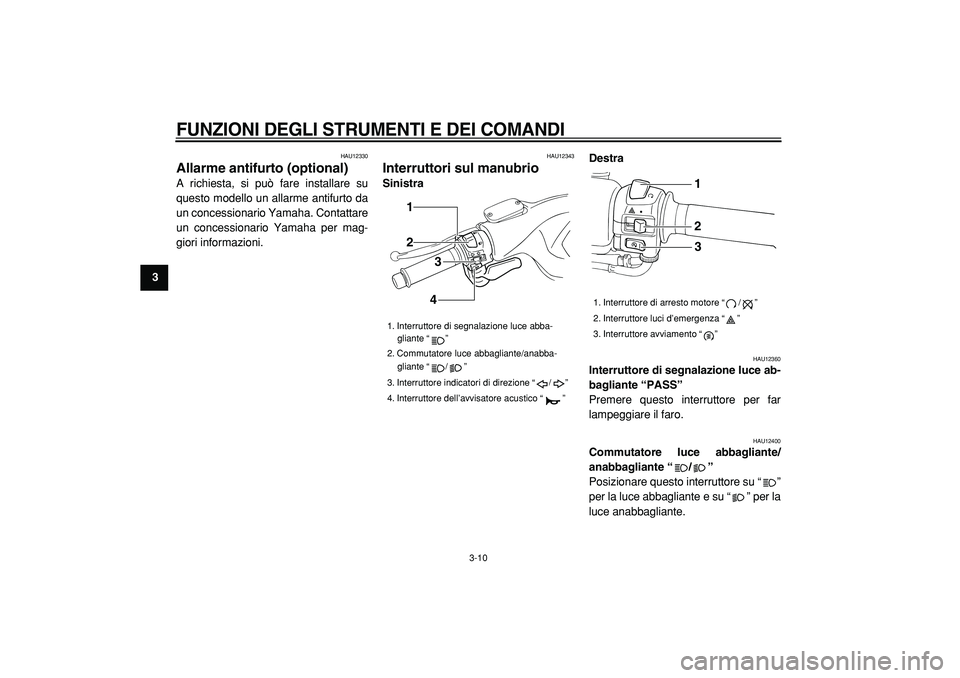

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
1
2
3
4
5
6
7
8
9
HAU12330
Allarme antifurto (optional)
A richiesta, si può fare installare su
questo modello un allarme antifurto da
un concessionario Yamaha. Contattare
un concessionario Yamaha per mag-
giori informazioni.
HAU12343
Interruttori sul manubrio
SinistraDestra
HAU12360
Interruttore di segnalazione luce ab-
bagliante “PASS”
Premere questo interruttore per far
lampeggiare il faro.
HAU12400
Commutatore luce abbagliante/
anabbagliante “/”
Posizionare questo interruttore su “”
per la luce abbagliante e su “” per la
luce anabbagliante.
1. Interruttore di segnalazione luce abba-
gliante “”
2. Commutatore luce abbagliante/anabba-
gliante “/”
3. Interruttore indicatori di direzione “/”
4. Interruttore dell’avvisatore acustico “”
12
3
4
1. Interruttore di arresto motore “/”
2. Interruttore luci d’emergenza “”
3. Interruttore avviamento “”
123
Page 27 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
2
34
5
6
7
8
9

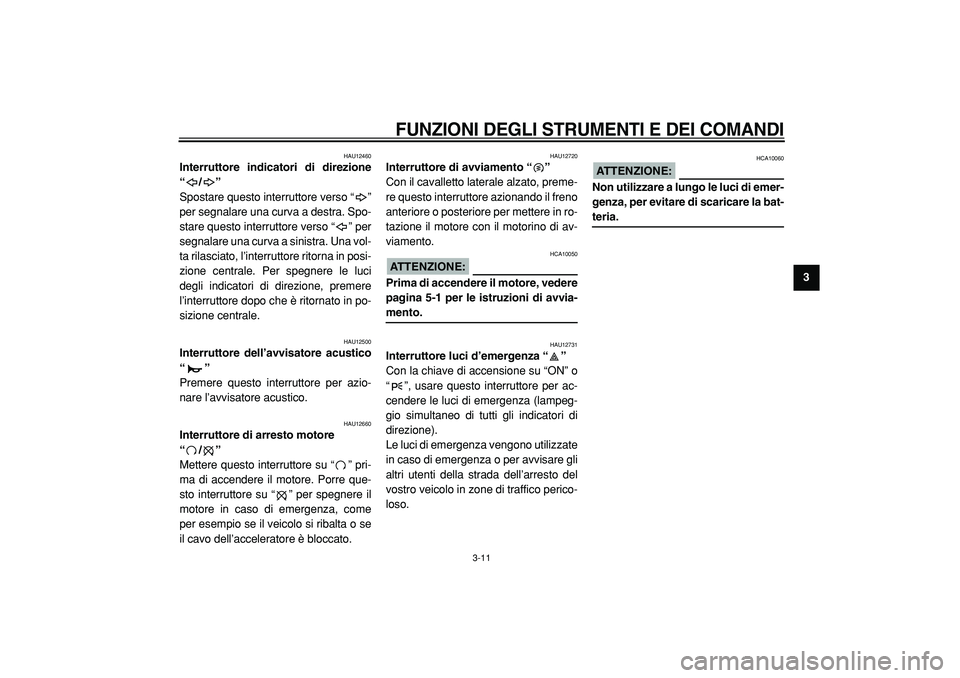

HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “”
per segnalare una curva a destra. Spo-
stare questo interruttore verso “” per
segnalare una curva a sinistra. Una vol-
ta rilasciato, l’interruttore ritorna in posi-
zione centrale. Per spegnere le luci
degli indicatori di direzione, premere
l’interruttore dopo che è ritornato in po-
sizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azio-
nare l’avvisatore acustico.
HAU12660
Interruttore di arresto motore
“/”
Mettere questo interruttore su “” pri-
ma di accendere il motore. Porre que-
sto interruttore su “” per spegnere il
motore in caso di emergenza, come
per esempio se il veicolo si ribalta o se
il cavo dell’acceleratore è bloccato.
HAU12720
Interruttore di avviamento “”
Con il cavalletto laterale alzato, preme-
re questo interruttore azionando il freno
anteriore o posteriore per mettere in ro-
tazione il motore con il motorino di av-
viamento.
ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere
pagina 5-1 per le istruzioni di avvia-
mento.
HAU12731
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per ac-
cendere le luci di emergenza (lampeg-
gio simultaneo di tutti gli indicatori di
direzione).
Le luci di emergenza vengono utilizzate
in caso di emergenza o per avvisare gli
altri utenti della strada dell’arresto del
vostro veicolo in zone di traffico perico-
loso.
ATTENZIONE:
HCA10060
Non utilizzare a lungo le luci di emer-
genza, per evitare di scaricare la bat-
teria.
Page 28 of 96
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
1
2
3
4
5
6
7
8
9
HAU12900
Leva del freno anteriore
La leva del freno anteriore si trova sulla
manopola a destra del manubrio. Per
azionare il freno anteriore, tirare la leva
verso la manopola.
HAU12950
Leva del freno posteriore
La leva del freno posteriore si trova sul-
la manopola a sinistra del manubrio.
Per azionare il freno posteriore, tirare la
leva verso la manopola.
HAU12962
Leva di blocco freno
posteriore
Questo veicolo è equipaggiato con una
leva di blocco freno posteriore per im-
pedire alla ruota posteriore di muoversi
quando è arrestata in corrispondenza
della segnaletica stradale, negli incroci
con binari, ecc.
Per bloccare la ruota posteriore
Spingere la leva di blocco freno poste-
riore fino a quando non si innesta in po-
sizione.
Per sbloccare la ruota posteriore
Spingere indietro la leva di blocco freno
posteriore nella posizione originaria.
1. Leva freno anteriore
1
1. Leva freno posteriore
1
1. Leva di blocco freno posteriore
1
Page 29 of 96

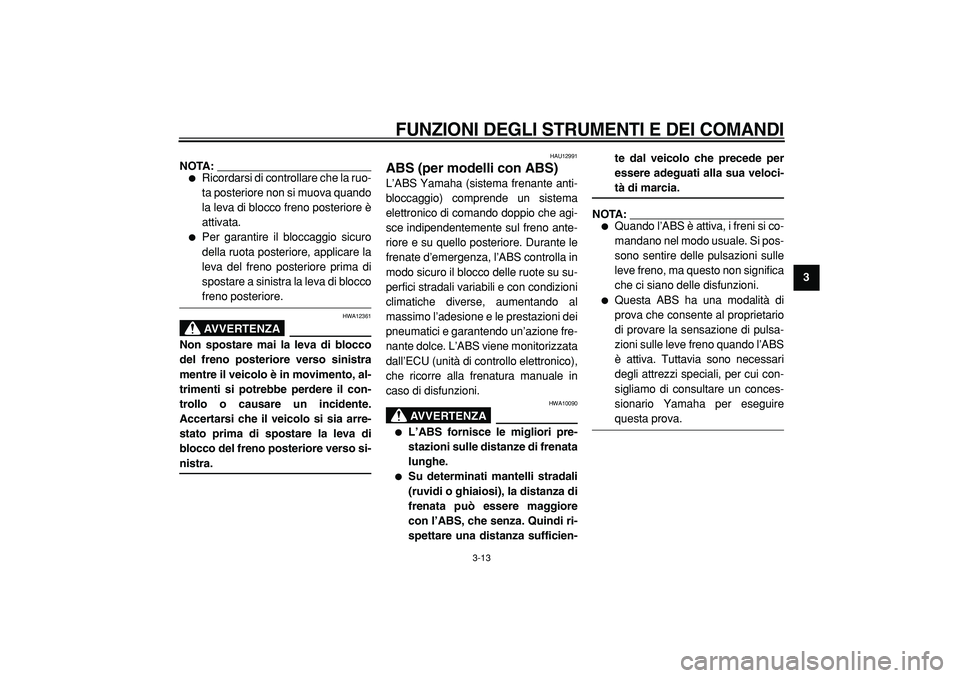

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
2
34
5
6
7
8
9
NOTA:
Ricordarsi di controllare che la ruo-
ta posteriore non si muova quando
la leva di blocco freno posteriore è
attivata.
Per garantire il bloccaggio sicuro
della ruota posteriore, applicare la
leva del freno posteriore prima di
spostare a sinistra la leva di blocco
freno posteriore.
AVVERTENZA
HWA12361
Non spostare mai la leva di blocco
del freno posteriore verso sinistra
mentre il veicolo è in movimento, al-
trimenti si potrebbe perdere il con-
trollo o causare un incidente.
Accertarsi che il veicolo si sia arre-
stato prima di spostare la leva di
blocco del freno posteriore verso si-
nistra.
HAU12991
ABS (per modelli con ABS)
L’ABS Yamaha (sistema frenante anti-
bloccaggio) comprende un sistema
elettronico di comando doppio che agi-
sce indipendentemente sul freno ante-
riore e su quello posteriore. Durante le
frenate d’emergenza, l’ABS controlla in
modo sicuro il blocco delle ruote su su-
perfici stradali variabili e con condizioni
climatiche diverse, aumentando al
massimo l’adesione e le prestazioni dei
pneumatici e garantendo un’azione fre-
nante dolce. L’ABS viene monitorizzata
dall’ECU (unità di controllo elettronico),
che ricorre alla frenatura manuale in
caso di disfunzioni.
AVVERTENZA
HWA10090
L’ABS fornisce le migliori pre-
stazioni sulle distanze di frenata
lunghe.
Su determinati mantelli stradali
(ruvidi o ghiaiosi), la distanza di
frenata può essere maggiore
con l’ABS, che senza. Quindi ri-
spettare una distanza sufficien-te dal veicolo che precede per
essere adeguati alla sua veloci-
tà di marcia.
NOTA:
Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si pos-
sono sentire delle pulsazioni sulle
leve freno, ma questo non significa
che ci siano delle disfunzioni.
Questa ABS ha una modalità di
prova che consente al proprietario
di provare la sensazione di pulsa-
zioni sulle leve freno quando l’ABS
è attiva. Tuttavia sono necessari
degli attrezzi speciali, per cui con-
sigliamo di consultare un conces-
sionario Yamaha per eseguire
questa prova.
Page 30 of 96

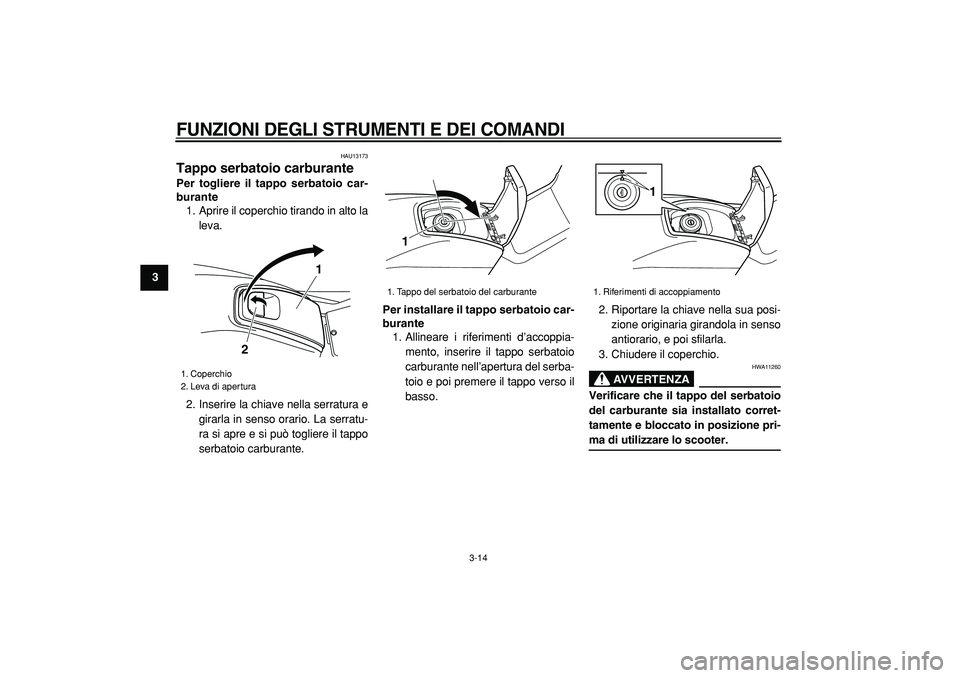

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
1
2
3
4
5
6
7
8
9
HAU13173
Tappo serbatoio carburante
Per togliere il tappo serbatoio car-
burante
1. Aprire il coperchio tirando in alto la
leva.
2. Inserire la chiave nella serratura e
girarla in senso orario. La serratu-
ra si apre e si può togliere il tappo
serbatoio carburante.
Per installare il tappo serbatoio car-
burante
1. Allineare i riferimenti d’accoppia-
mento, inserire il tappo serbatoio
carburante nell’apertura del serba-
toio e poi premere il tappo verso il
basso.2. Riportare la chiave nella sua posi-
zione originaria girandola in senso
antiorario, e poi sfilarla.
3. Chiudere il coperchio.
AVVERTENZA
HWA11260
Verificare che il tappo del serbatoio
del carburante sia installato corret-
tamente e bloccato in posizione pri-
ma di utilizzare lo scooter.
1. Coperchio
2. Leva di apertura
2
1
1. Tappo del serbatoio del carburante
1
1. Riferimenti di accoppiamento
1
