YAMAHA TMAX 2012 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
2
3
4
567
8
9
DAU23095
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10711]

DAU23114
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
DAU23172
Smeren van voor- en
achterremhendels Voorremhendel
Achterremhendel
De scharnierpunten va n de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Aanbevolen smeermiddel:
Yamaha Chain and Cable Lube of
motorolie
59C-9-D0.book 25 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
1
2
3
4
56
7
8
9
DAU23213
Middenbok en zijstandaard
controleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over demachine kunt verliezen.
Aanbevolen smeermiddel:
SiliconenvetAanbevolen smeermiddel: Lithiumvet
59C-9-D0.book 26 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
2
3
4
567
8
9
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]

2. Bekrachtig de voorrem en druk het stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repa reren of te contro-leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok. WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]

2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
59C-9-D0.book 27 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
1
2
3
4
56
7
8
9
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU52042
Accu De accu bevindt zich onder het voorste op-
bergcompartiment A. (Zie pagina 3-19.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedigmet water.
INWENDIG: Drink grote hoeveel- heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi- nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om bij de accu te komen 1. Verwijder het paneel B. (Zie
pagina 6-8.)
2. Open het voorste opbergcomparti- ment A. (Zie pagina 3-19.)
3. Trek het opbergcompartiment naar buiten en verwijder het.
59C-9-D0.book 28 ページ ２０１１年９月１３日　火曜日　午後４時２４分

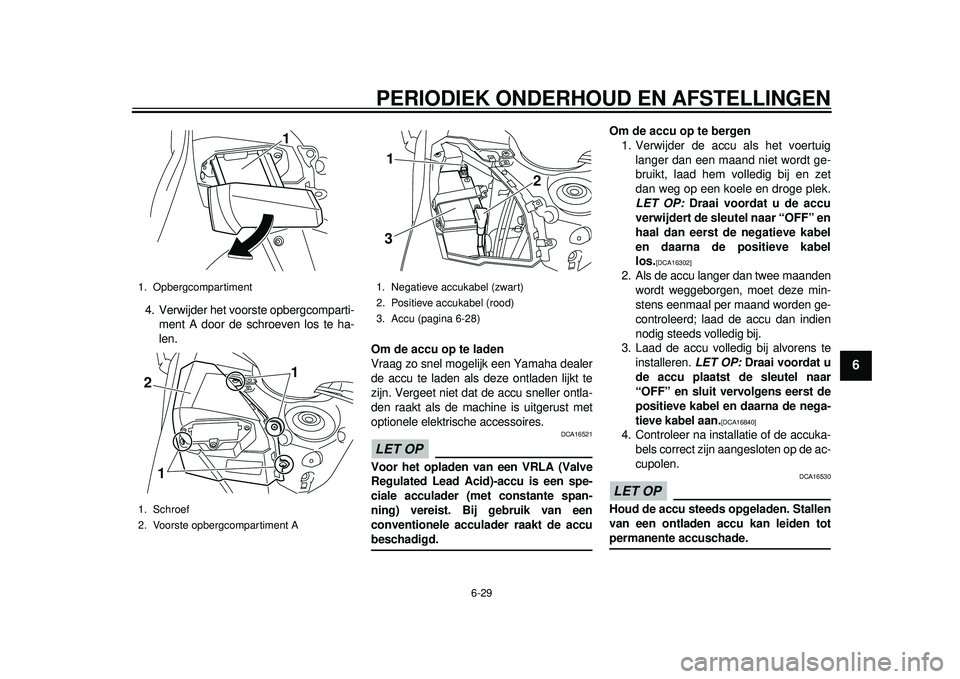

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
2
3
4
567
8
9
4. Verwijder het voorste opbergcomparti-ment A door de schroeven los te ha-
len. Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accubeschadigd. Om de accu op te bergen
1. Verwijder de accu als het voertuig
langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleu tel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel
los.
[DCA16302]

2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16840]

4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
1. Opbergcompartiment
1. Schroef
2. Voorste opbergcompartiment A
11
1
2
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu (pagina 6-28)
2
3 1
59C-9-D0.book 29 ページ ２０１１年９月１３日　火曜日　午後４時２４分

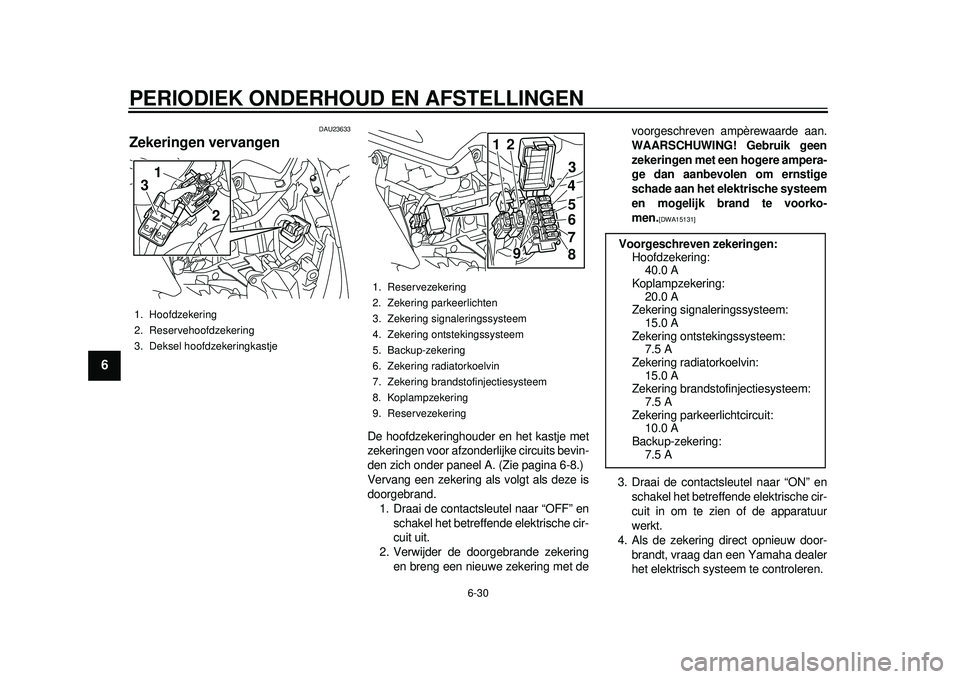

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
1
2
3
4
56
7
8
9
DAU23633
Zekeringen vervangen
De hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits bevin-
den zich onder paneel A. (Zie pagina 6-8.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de voorgeschreven am
pèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15131]

3. Draai de contactsleutel naar “ON” en schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Hoofdzekering
2. Reservehoofdzekering
3. Deksel hoofdzekeringkastje
1
2
3
1. Reservezekering
2. Zekering parkeerlichten
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Backup-zekering
6. Zekering radiatorkoelvin
7. Zekering brandstofinjectiesysteem
8. Koplampzekering
9. Reservezekering
9 3
4
56
7 8
21
Voorgeschreven zekeringen:
Hoofdzekering: 40.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem: 15.0 A
Zekering ontstekingssysteem: 7.5 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofinjectiesysteem: 7.5 A
Zekering parkeerlichtcircuit: 10.0 A
Backup-zekering:
7.5 A
59C-9-D0.book 30 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
2
3
4
567
8
9
DAU52230
Koplampgloeilamp vervangen De koplamp op dit model heeft halogeen
gloeilampen. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.

Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven. 1. Verwijder het paneel A. (Zie
pagina 6-8.)
2. Verwijder de gloeilampkap.
3. Maak de koplampstekker los en ver- wijder de doorgebrande gloeilamp
door deze linksom te draaien. 4. Plaats een nieuwe gloeilamp door
deze rechtsom te draaien.
5. Sluit de koplampstekker aan.
6. Breng de gloeilampkap aan.
7. Monteer het paneel.
8. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1
1
1. Koplampstekker
2. Koplampgloeilamp
1
2
59C-9-D0.book 31 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
1
2
3
4
56
7
8
9
DAU24181
Achterlicht/remlichtunit Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU52320
Gloeilamp in voorste
richtingaanwijzer vervangen 1. Zet de scooter op de middenbok.
2. Verwijder de lampfitting (samen metde gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door deze in te drukken en linksom te
draaien. 4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.1. Fitting gloeilamp richtingaanwijzer
1
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
1 2
59C-9-D0.book 32 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
2
3
4
567
8
9
DAUT1330
Gloeilamp achterste
richtingaanwijzerAls het lampje van een achterste richtin-
gaanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU24313
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-kenverlichting door de schroeven los
te draaien.
2. Verwijder de gloeilampfitting van de kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken. 3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente- kenverlichting door de schroeven aan
te brengen.1. Schroef
1
1. Kentekenverlichtingsunit
2. Gloeilampfitting kentekenverlichting
1 2
59C-9-D0.book 33 ページ ２０１１年９月１３日　火曜日　午後４時２４分

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
1
2
3
4
56
7
8
9
DAU52050
Parkeerlichtgloeilamp vervangen 1. Verwijder het paneel A. (Ziepagina 6-8.)
2. Verwijder de parkeerlichtlampfitting (samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Monteer het paneel.
DAU25881
Problemen oplossen Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen opt reden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
1. Fitting parkeerlichtgloeilamp1
1. Parkeerlichtgloeilamp
2. Fitting parkeerlichtgloeilamp
1 2
59C-9-D0.book 34 ページ ２０１１年９月１３日　火曜日　午後４時２４分
