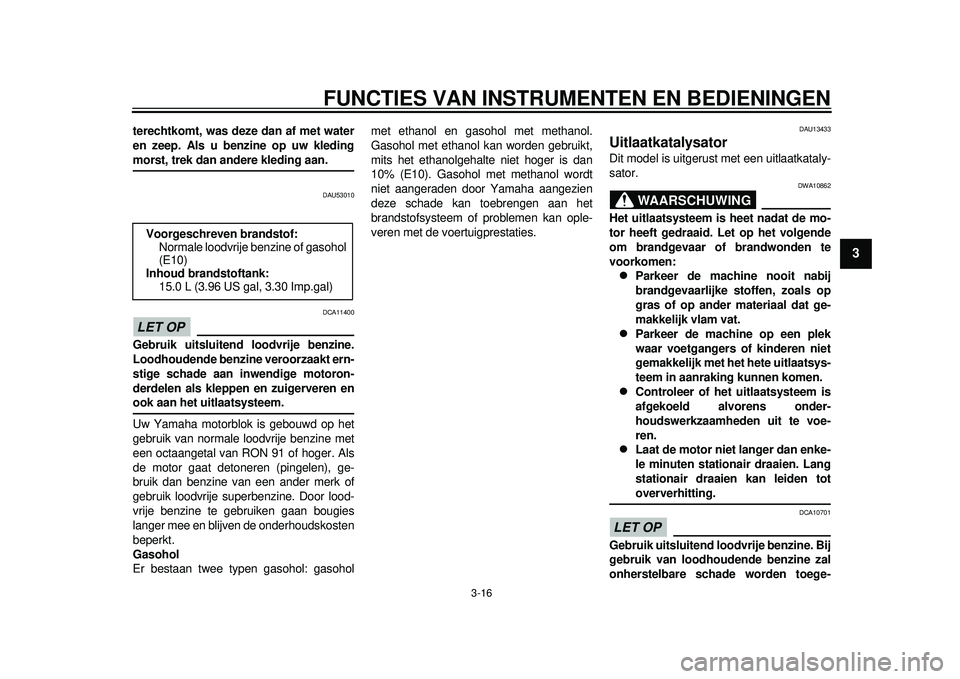

terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kledingmorst, trek dan andere kleding aan.
DAU53010
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU13433
Uitlaatkatalysator Dit model is uitgerus
t met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de mach ine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
Voorgeschreven brandstof:
Normale loodvrije benzine of gasohol
(E10)
Inhoud brandstoftank:
15.0 L (3.96 US gal, 3.30 Imp.gal)
59C-9-D0.book 16 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
1
23
4
5
6
7
8
9
bracht aan de uitlaatkatalysator.
DAU13932

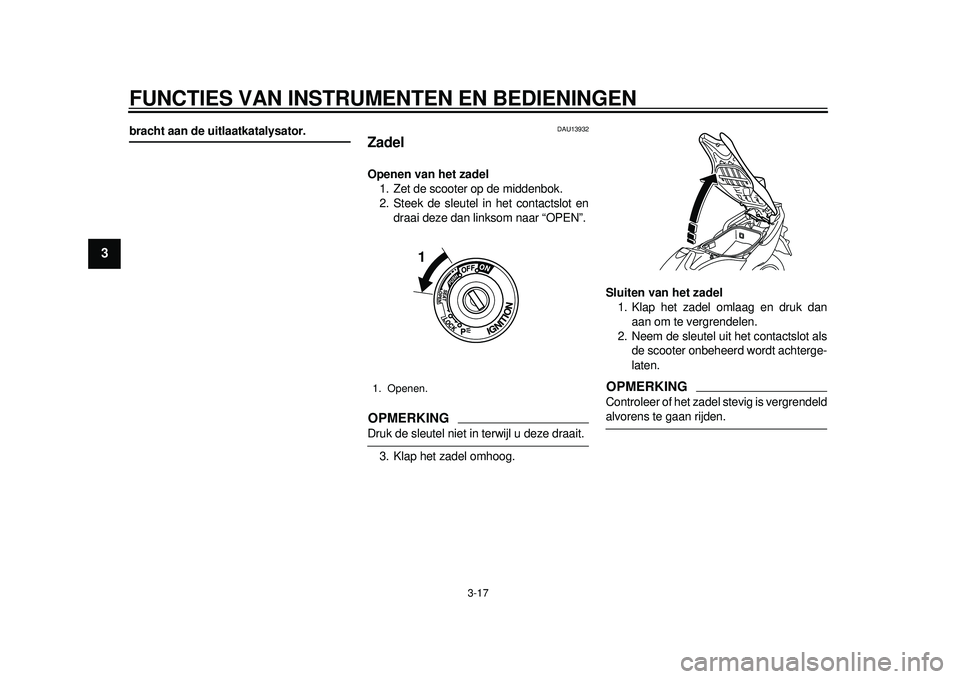

Zadel Openen van het zadel1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en draai deze dan linksom naar “OPEN”.OPMERKINGDruk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog. Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als de scooter onbeheerd wordt achterge-
laten.
OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Openen.
1
59C-9-D0.book 17 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
234
5
6
7
8
9

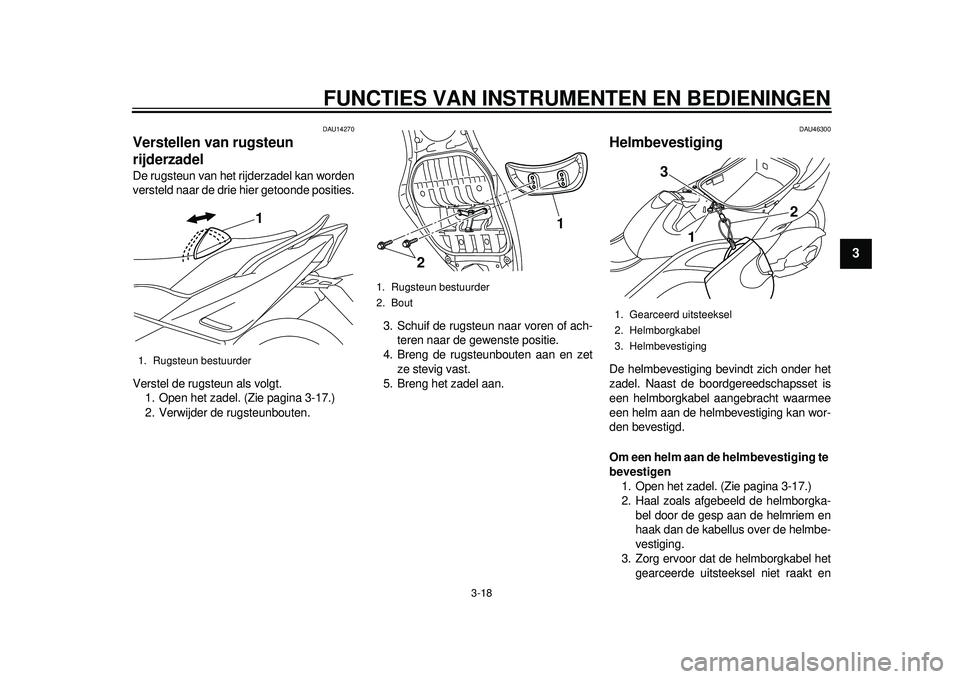

DAU14270
Verstellen van rugsteun
rijderzadel De rugsteun van het rijderzadel kan worden
versteld naar de drie hier getoonde posities.
Verstel de rugs teun als volgt.
1. Open het zadel. (Zie pagina 3-17.)
2. Verwijder de rugsteunbouten. 3. Schuif de rugsteun
naar voren of ach-
teren naar de gewenste positie.
4. Breng de rugsteunbouten aan en zet
ze stevig vast.
5. Breng het zadel aan.
DAU46300
Helmbevestiging De helmbevestiging bevindt zich onder het
zadel. Naast de boordgereedschapsset is
een helmborgkabel aangebracht waarmee
een helm aan de helmbevestiging kan wor-
den bevestigd.
Om een helm aan de helmbevestiging te
bevestigen 1. Open het zadel. (Zie pagina 3-17.)
2. Haal zoals afgebeeld de helmborgka- bel door de gesp aan de helmriem en
haak dan de kabellus over de helmbe-
vestiging.
3. Zorg ervoor dat de helmborgkabel het gearceerde uitsteekse l niet raakt en
1. Rugsteun bestuurder
1
1. Rugsteun bestuurder
2. Bout
1
2
1. Gearceerd uitsteeksel
2. Helmborgkabel
3. Helmbevestiging
3
1
2
59C-9-D0.book 18 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
1
23
4
5
6
7
8
9
sluit het zadel stevig.
WAARSCHUWING! Ga nooit rijden
met een helm vastgemaakt aan de
helmbevestiging, aangezien de
helm objecten kan raken met moge-
lijk verlies van de controle over de
machine en een ongeval tot ge-
volg.
[DWA10161]

Om een helm los te maken van de helm-
bevestiging
Open het zadel, haal de helmborgkabel los
van de helmbevestiging en de helm en sluit
het zadel weer.

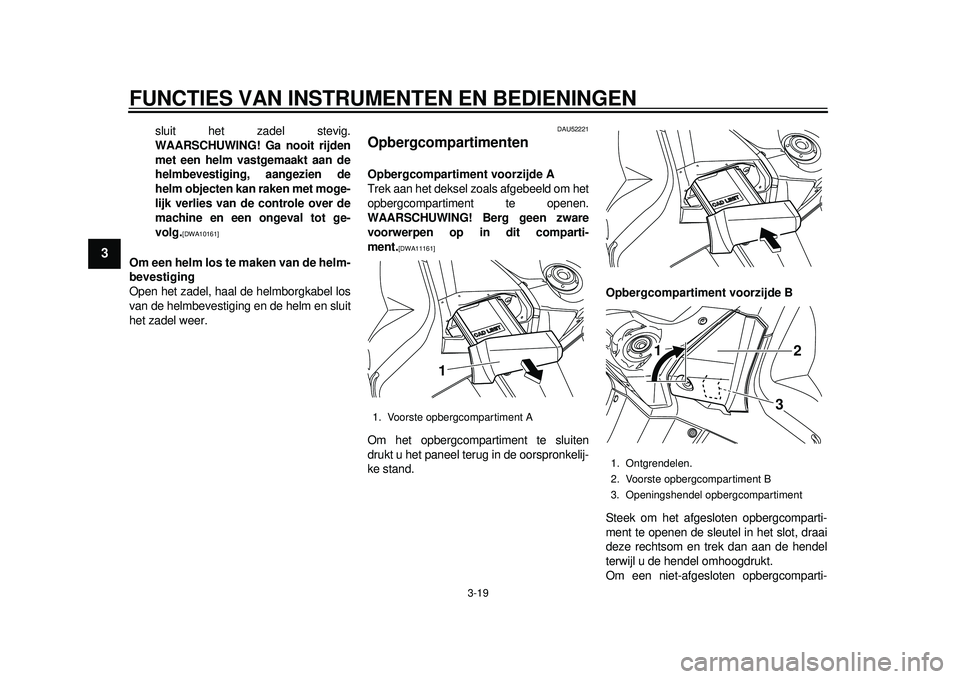

DAU52221
Opbergcompartimenten Opbergcompartiment voorzijde A
Trek aan het deksel zoals afgebeeld om het
opbergcompartiment te openen.
WAARSCHUWING! Berg geen zware
voorwerpen op in dit comparti-
ment.
[DWA11161]

Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand. Opbergcompartiment voorzijde B
Steek om het afges
loten opbergcomparti-
ment te openen de sleutel in het slot, draai
deze rechtsom en trek dan aan de hendel
terwijl u de hendel omhoogdrukt.
Om een niet-afgesloten opbergcomparti-
1. Voorste opbergcompartiment A
1
1. Ontgrendelen.
2. Voorste opbergcompartiment B
3. Openingshendel opbergcompartiment
1 2
3
59C-9-D0.book 19 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
234
5
6
7
8
9
ment te openen trekt u gewoon aan de hen-
del terwijl u de knop omhoogdrukt.
Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand.
Om het opbergcompartiment af te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand. Steek dan de sleutel in het slot,
draai deze linksom en neem de sleutel weer
uit.

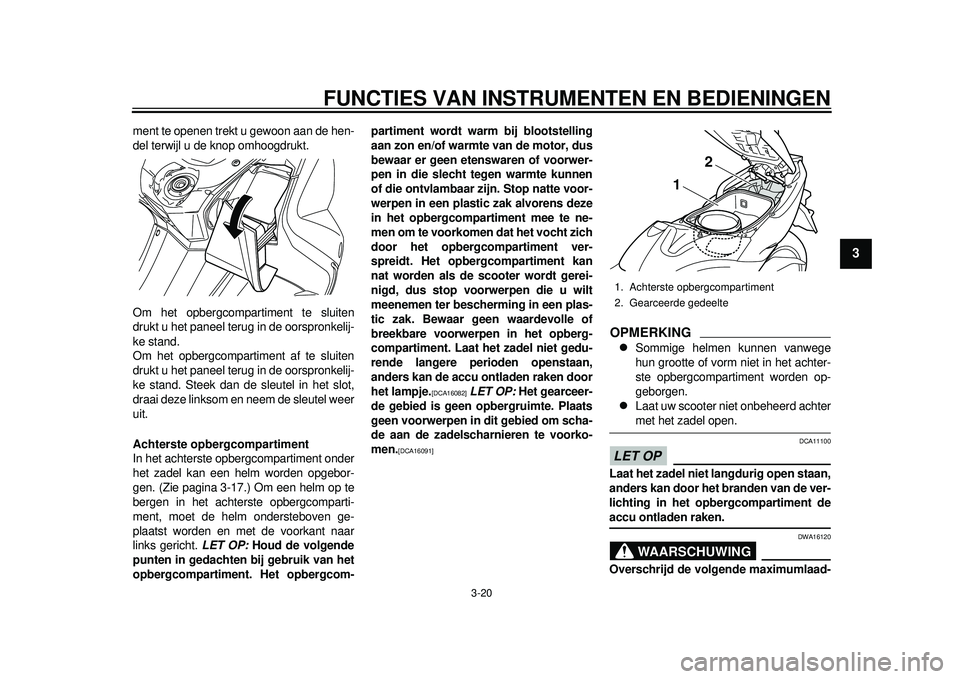

Achterste opbergcompartiment
In het achterste opbergcompartiment onder
het zadel kan een helm worden opgebor-
gen. (Zie pagina 3-17.) Om een helm op te
bergen in het achterste opbergcomparti-
ment, moet de helm ondersteboven ge-
plaatst worden en met de voorkant naar
links gericht. LET OP: Houd de volgende
punten in gedachten bij gebruik van het
opbergcompartiment. Het opbergcom- partiment wordt warm bij blootstelling
aan zon en/of warmte van de motor, dus
bewaar er geen etenswaren of voorwer-
pen in die slecht tegen warmte kunnen
of die ontvlambaar zijn. Stop natte voor-
werpen in een plastic zak alvorens deze
in het opbergcompartiment mee te ne-
men om te voorkomen dat het vocht zich
door het opbergcompartiment ver-
spreidt. Het opbergcompartiment kan
nat worden als de scooter wordt gerei-
nigd, dus stop voorwerpen die u wilt
meenemen ter bescherming in een plas-
tic zak. Bewaar geen waardevolle of
breekbare voorwerpen in het opberg-
compartiment. Laat het zadel niet gedu-
rende langere perioden openstaan,
anders kan de accu ontladen raken door
het lampje.
[DCA16082]

LET OP: Het gearceer-
de gebied is geen opbergruimte. Plaats
geen voorwerpen in dit gebied om scha-
de aan de zadelscharnieren te voorko-
men.
[DCA16091]

OPMERKING
Sommige helmen kunnen vanwege
hun grootte of vorm niet in het achter-
ste opbergcompartiment worden op-
geborgen.

Laat uw scooter niet onbeheerd achtermet het zadel open.
LET OP
DCA11100
Laat het zadel niet langdurig open staan,
anders kan door het branden van de ver-
lichting in het opbergcompartiment deaccu ontladen raken.
WAARSCHUWING
DWA16120
Overschrijd de volgende maximumlaad-1. Achterste opbergcompartiment
2. Gearceerde gedeelte
1
2
59C-9-D0.book 20 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
1
23
4
5
6
7
8
9
gewichten niet:
Opbergcompartiment A voorzijde:
0.15 kg (0.3 lb)

Opbergcompartiment B voorzijde: 1
kg (2 lb)

Opbergcompartiment achterzijde: 5
kg (11 lb)

Maximumlaadgewicht voor hetvoertuig: 198 kg (437 lb)
DAU52211

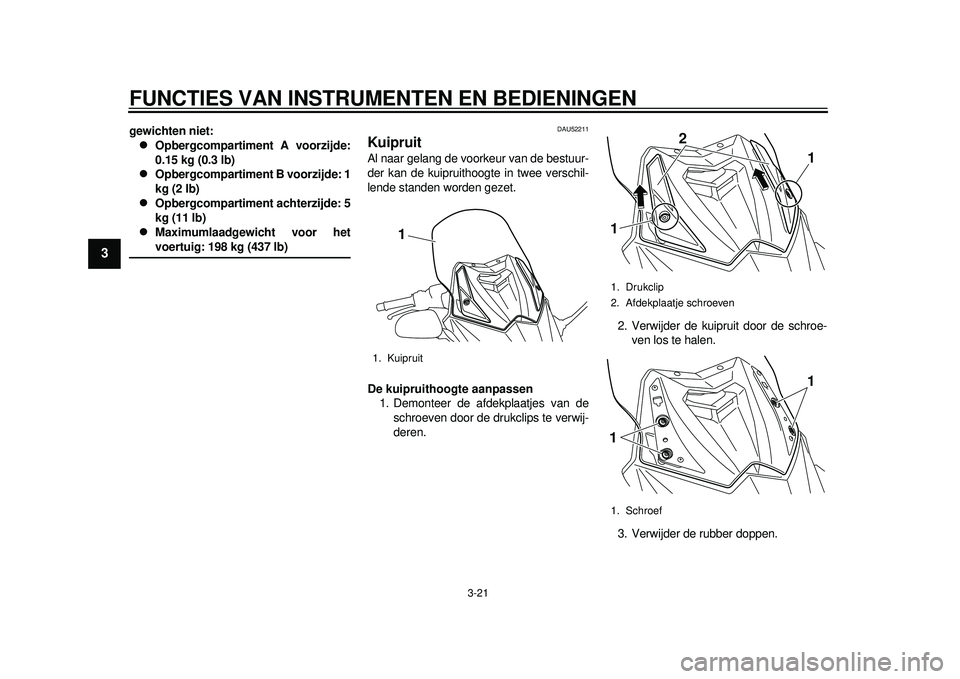

Kuipruit Al naar gelang de voorkeur van de bestuur-
der kan de kuipruithoogte in twee verschil-
lende standen worden gezet.
De kuipruithoogte aanpassen 1. Demonteer de afdekplaatjes van de schroeven door de drukclips te verwij-
deren. 2. Verwijder de kuipruit door de schroe-
ven los te halen.
3. Verwijder de rubber doppen.1. Kuipruit
1
1. Drukclip
2. Afdekplaatje schroeven
1. Schroef1
2
11
1
59C-9-D0.book 21 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
234
5
6
7
8
9

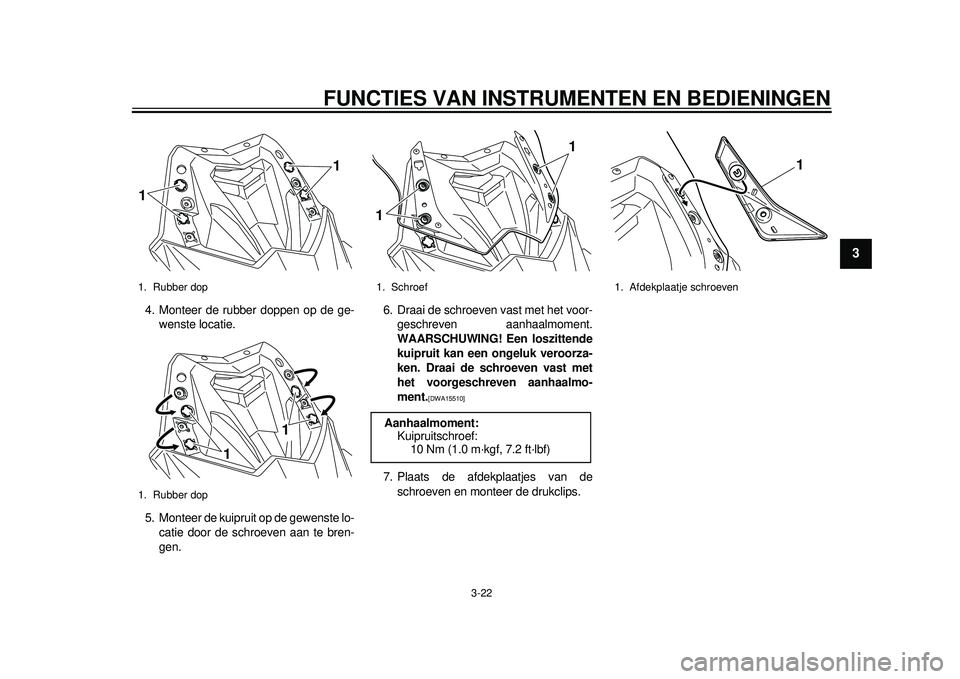

4. Monteer de rubber doppen op de ge-wenste locatie.
5. Monteer de kuipruit op de gewenste lo- catie door de schroeven aan te bren-
gen. 6. Draai de schroeven vast met het voor-
geschreven aanhaalmoment.
WAARSCHUWING! Een loszittende
kuipruit kan een ongeluk veroorza-
ken. Draai de schroeven vast met
het voorgeschreven aanhaalmo-
ment.
[DWA15510]

7. Plaats de afdekplaatjes van de schroeven en monteer de drukclips.
1. Rubber dop
1. Rubber dop
1
1
1
1
1. SchroefAanhaalmoment:Kuipruitschroef:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1
1. Afdekplaatje schroeven
1
59C-9-D0.book 22 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-23
1
23
4
5
6
7
8
9
DAU39671

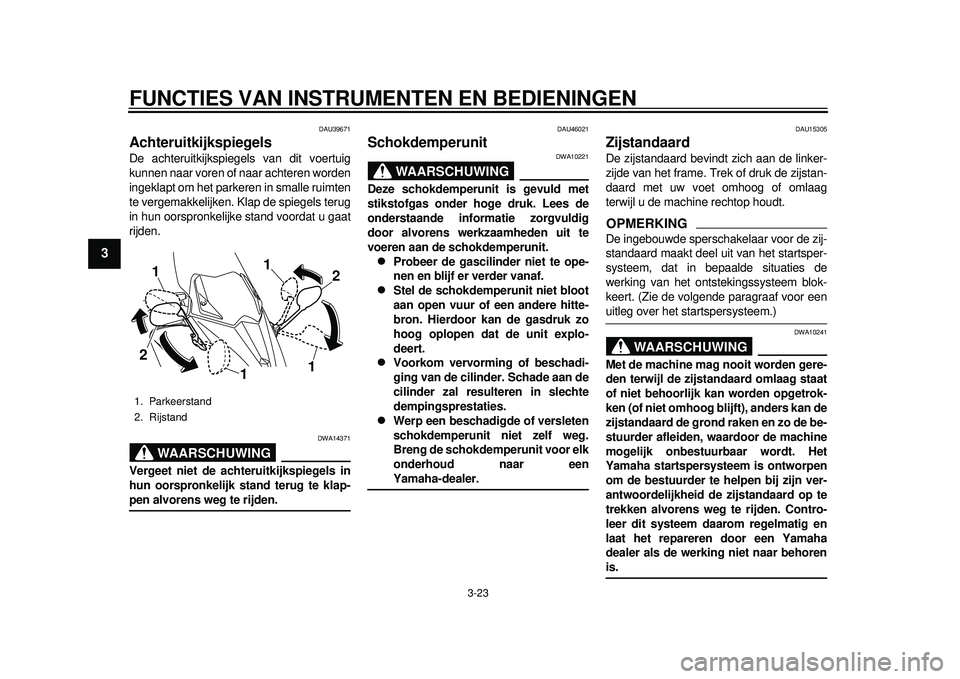

Achteruitkijkspiegels De achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14371
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-pen alvorens weg te rijden.
DAU46021
Schokdemperunit
WAARSCHUWING
DWA10221
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.

Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.

Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.

Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar eenYamaha-dealer.
DAU15305
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Tr ek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor eenuitleg over het startspersysteem.)
WAARSCHUWING
DWA10241
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig en
laat het repareren door een Yamaha
dealer als de werking niet naar behorenis.
1. Parkeerstand
2. Rijstand
1
1 2
2 1
1
59C-9-D0.book 23 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-24
234
5
6
7
8
9
DAU45051

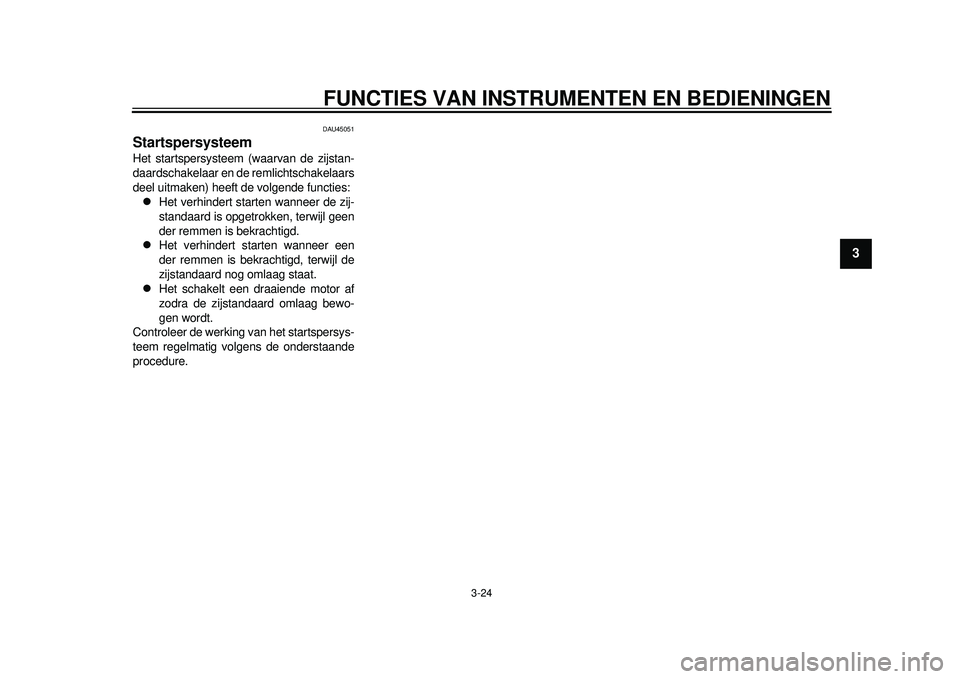

Startspersysteem Het startspersysteem (waarvan de zijstan-
daardschakelaar en de remlichtschakelaars
deel uitmaken) heeft de volgende functies:
Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.

Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.

Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startspersys-
teem regelmatig volgens de onderstaande
procedure.
59C-9-D0.book 24 ページ ２０１１年９月１３日　火曜日　午後４時２４分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-25
1
23
4
5
6
7
8
9
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aan staat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.De zijstandaardschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar werkt mogelijk niet goed.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt mogelijk niet
goed.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JA
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
59C-9-D0.book 25 ページ ２０１１年９月１３日　火曜日　午後４時２４分
