YAMAHA TMAX 2012 Manual de utilização (in Portuguese)

1-4
1
INFORMAÇÕES RELATIVAS À SEGURANÇA
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspec-
cione cuidadosamente o acessório an-
tes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios vo lumosos ou gran-
des podem afectar seriamente a es-
tabilidade da scooter devido aos
efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável em
zonas com ventos cruzados. Estes
acessórios também podem causar
instabilidade ao ultrapassar ou ao
ser ultrapassado por veículos de
grandes dimensões.
Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.

Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico da scooter, pode
ocorrer uma falha eléctrica, a qual pode causar uma perda das luzes, o
que é perigoso, ou de potência do mo-
tor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-18 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
Transporte da Scooter
Certifique-se de que segue as instruções
que se seguem antes de transportar a
scooter noutro veículo.

Retire todos os itens soltos da scooter.

Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.

Prenda a scooter com cabos de reten-
ção ou prendedores adequados que
estejam presos a partes sólidas da
scooter, tal como o chassis ou o triplo
grampo da forquilha dianteira superior
59C-9-P0.book 4 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

1-5
INFORMAÇÕES RELATIVAS À SEGURANÇA
1
(e não, por exemplo, a guiadores mon-
tados em borracha ou sinais de mu-
dança de direcção, ou peças que
possam partir). Escolha cuidadosa-
mente o local para os prendedores, de
modo que estes não friccionem contra
superfícies pintadas durante o trans-
porte.

A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que a scooter não
ressalte excessivamente durante o
transporte.
PAU10373
Outras recomendações para
uma condução segura 
Tenha o cuidado de sinalizar clara-
mente qualquer mudança de direcção.

A travagem pode ser extremamente
difícil num piso molhado. Evite trava-
gens bruscas, uma vez que a scooter
poderá derrapar. Accione lentamente
os travões ao parar numa superfície
molhada.

Reduza a velocidade ao aproximar-se
de uma curva ou viragem. Depois de
ter concluído a curva, acelere lenta-
mente.

Tenha cuidado ao passar por carros
estacionados. Um condutor poderá
não o ver e abrir a porta à sua passa-
gem.

As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-s e extremamente
escorregadias quando estão molha-
das. Abrande e passe com cuidado.
Mantenha a scooter na vertical, caso
contrário poderá perder a estabilidade
em cima dela.

O revestimento do travão pode mo-
lhar-se durante a lavagem da scooter.
Depois de lavar a scooter, verifique os travões antes de conduzir o veículo.

Use sempre um capacete, luvas, cal-
ças (afuniladas à volta da barriga da
perna e do tornozelo para que não es-
voacem) e um casaco de cor viva.

Não transporte demasiada bagagem
na scooter. Uma scooter com excesso
de carga é instável. Utilize uma correia
forte para fixar a bagagem no por-
ta-bagagem (caso este veículo esteja
equipado com um porta-bagagem).
Uma carga solta afectará a estabilida-
de da scooter e poderá desviar a sua
atenção da estrada. (Consulte a
página 1-3.)
59C-9-P0.book 5 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

2-1
12
DESCRIÇÃO
PAU10410

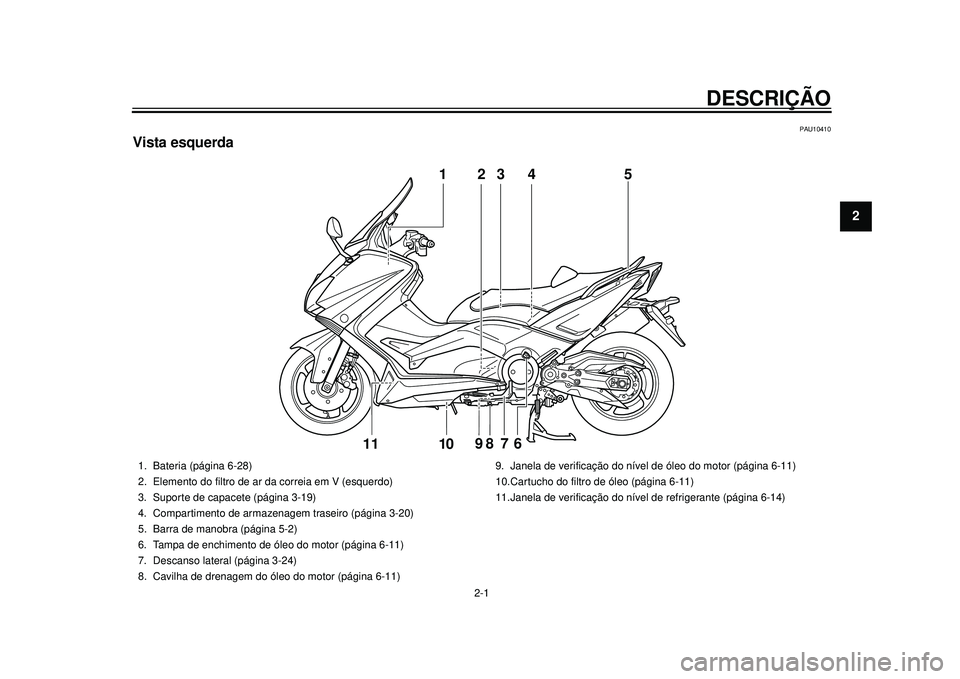

Vista esquerda
3
5
98
7
6
10
111
4
2
1. Bateria (página 6-28)
2. Elemento do filtro de ar da correia em V (esquerdo)
3. Suporte de capacete (página 3-19)
4. Compartimento de armazenagem traseiro (página 3-20)
5. Barra de manobra (página 5-2)
6. Tampa de enchimento de óleo do motor (página 6-11)
7. Descanso lateral (página 3-24)
8. Cavilha de drenagem do óleo do motor (página 6-11) 9. Janela de verificação do nível de óleo do motor (página 6-11)
10.Cartucho do filtro de óleo (página 6-11)
11.Janela de verificação do nível de refrigerante (página 6-14)
59C-9-P0.book 1 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

DESCRIÇÃO
2-2
12
3
4
5
6
7
8
9
PAU10420

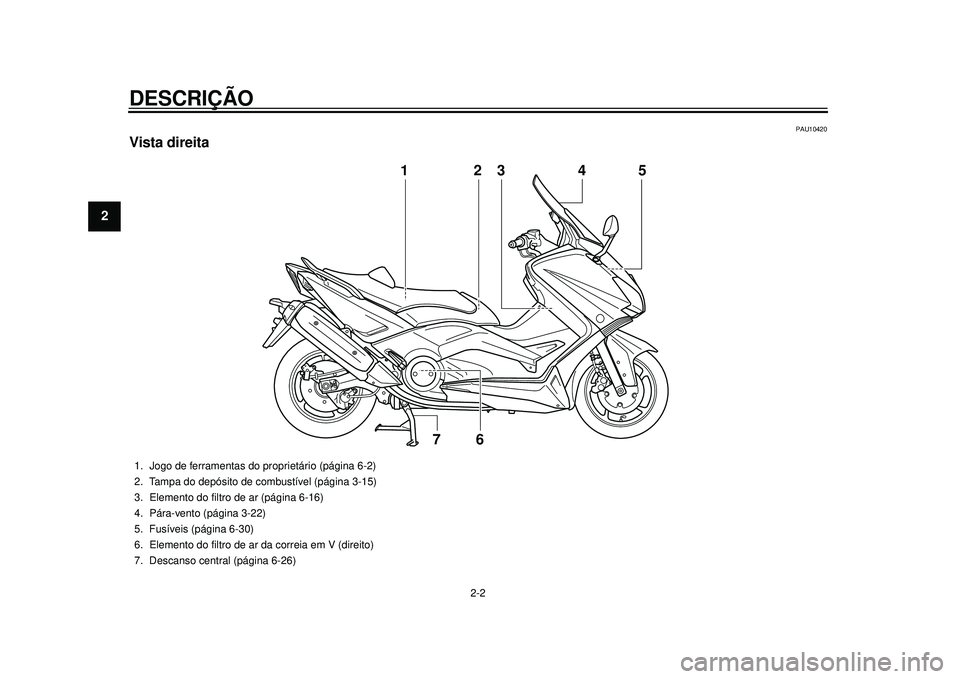

Vista direita
3
6
7
1
54
2
1. Jogo de ferramentas do proprietário (página 6-2)
2. Tampa do depósito de combustível (página 3-15)
3. Elemento do filtro de ar (página 6-16)
4. Pára-vento (página 3-22)
5. Fusíveis (página 6-30)
6. Elemento do filtro de ar da correia em V (direito)
7. Descanso central (página 6-26)
59C-9-P0.book 2 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

DESCRIÇÃO
2-3
23
4
5
6
7
8
9
PAU10430

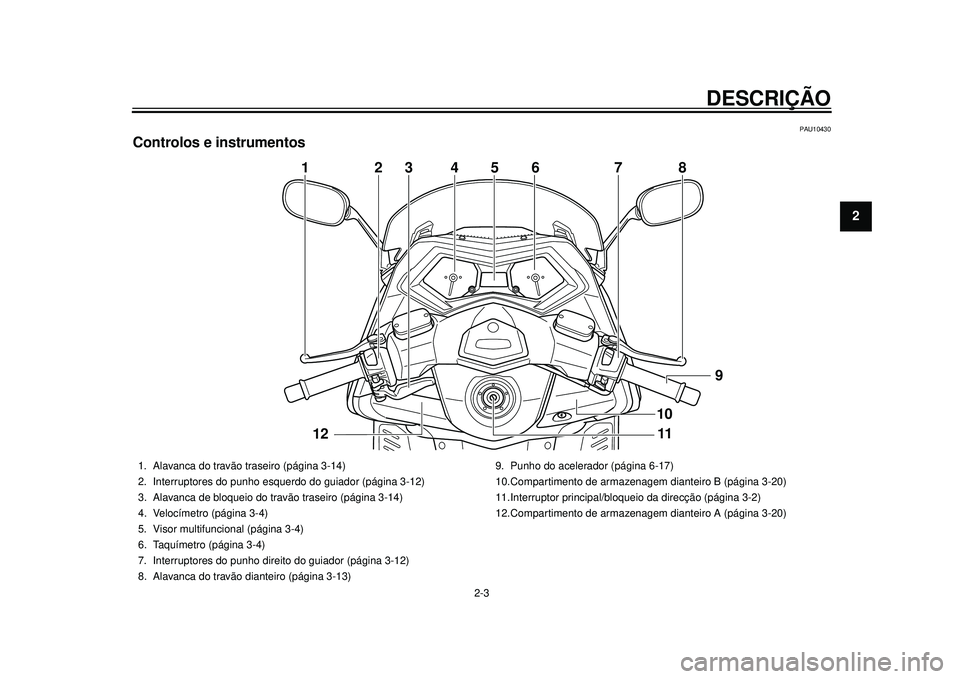

Controlos e instrumentos
4
2
3
6
7
8
1
11
9
5
10
12
1. Alavanca do travão traseiro (página 3-14)
2. Interruptores do punho esquerdo do guiador (página 3-12)
3. Alavanca de bloqueio do travão traseiro (página 3-14)
4. Velocímetro (página 3-4)
5. Visor multifuncional (página 3-4)
6. Taquímetro (página 3-4)
7. Interruptores do punho direito do guiador (página 3-12)
8. Alavanca do travão dianteiro (página 3-13)9. Punho do acelerador (página 6-17)
10.Compartimento de armazenagem dianteiro B (página 3-20)
11.Interruptor principal/bloqueio da direcção (página 3-2)
12.Compartimento de armazenagem dianteiro A (página 3-20)
59C-9-P0.book 3 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

3-1
1
23
4
5
6
7
8
9
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10977
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do códi-
go (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-receptor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (Unidade de Controlo Elec-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen- te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.

Não mergulhe as chaves na água.

Não exponha as chaves a tempera-
turas excessivamente altas.

Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).

Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.

Não coloque objectos pesados so-
bre as chaves.

Não rectifique nem
altere o formato
das chaves.

Não desmonte a peça plástica das
chaves.

Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.

Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.

Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-nal.
1. Chave de reconfiguração do código (vermelha)
2. Chaves standard (pretas)
59C-9-P0.book 1 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
234
5
6
7
8
9
PAU10472
Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-configurar códigos.
PAU10560
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni- mos acendem-se, e o motor pode ser colo-
cado em funcionament
o. A chave não pode
ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF” ou o descan-so lateral é deslocado para baixo.
PAU10661
DESLIGADO (OFF)
Todos os sistemas el éctricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou numacidente.
PAU10683
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estã o desligados. A chave
pode ser retirada. Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU34341
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-gar.
59C-9-P0.book 2 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
1
23
4
5
6
7
8
9
PAU11006
Indicadores luminosos e luz de
advertência
PAU11030
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU43023
Luz de advertência de problema no mo-
tor “ ”
Esta luz de advertência acende-se se um
circuito eléctrico de supervisão do motor
não estiver a funcionar correctamente. Se
isto acontecer, solic ite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advert ência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, so licite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.NOTAEsta luz de advertência acende-se quando
a chave é rodada para “ON” e o interruptor
de arranque é premido, mas isto não indicaqualquer avaria.
PAU38624
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador es tá activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-10 para
obter explicações sobre o dispositivo de au-
to-diagnóstico.)
1. Indicadores luminosos de mudança de direcção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Luz de advertência de problema no motor “”
4. Indicador luminoso do sistema imobiliza- dor
1
431
1
2
59C-9-P0.book 3 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
234
5
6
7
8
9
PAU11601
Velocímetro O velocímetro mostra a velocidade de con-
dução.
Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.
PAU11872
Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.Zona vermelha: 8250 rpm e acima
PAU52241
Visor multifuncional
AVISO
PWA12312
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alter ação dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-te.
1. Velocímetro1
1. Zona vermelha do taquímetro
2. Taquímetro
2
1
1. Tecla de acerto esquerda
2. Indicador de combustível
3. Indicador de advertência do nível de com- bustível “ ”
4. Conta-quilómetros
5. Indicador de advertência da temperatura do refrigerante “ ”
6. Indicador da temperatura do refrigerante
7. Tecla de acerto direita
23
4
56
11
7
59C-9-P0.book 4 ページ ２０１１年９月１２日　月曜日　午前１１時２７分

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
1
23
4
5
6
7
8
9

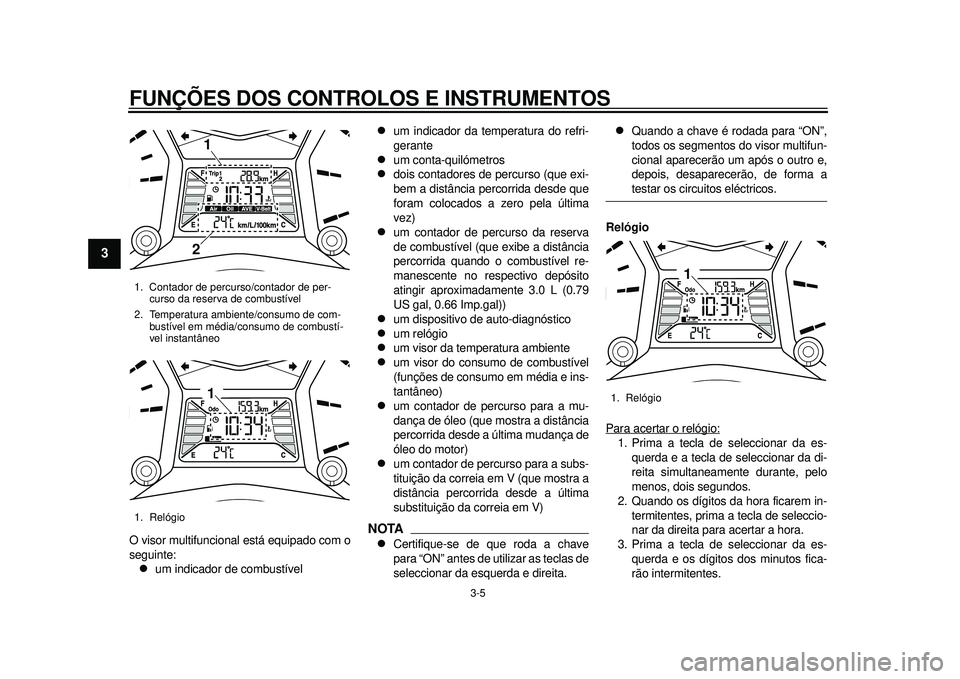

O visor multifuncional está equipado com o
seguinte:
um indicador de combustível

um indicador da temperatura do refri-
gerante

um conta-quilómetros

dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)

um contador de percurso da reserva
de combustível (que exibe a distância
percorrida quando o combustível re-
manescente no respectivo depósito
atingir aproximadamente 3.0 L (0.79
US gal, 0.66 Imp.gal))

um dispositivo de auto-diagnóstico

um relógio

um visor da temperatura ambiente

um visor do consumo de combustível
(funções de consumo em média e ins-
tantâneo)

um contador de percurso para a mu-
dança de óleo (que mostra a distância
percorrida desde a última mudança de
óleo do motor)

um contador de perc urso para a subs-
tituição da correia em V (que mostra a
distância percorrida desde a última
substituição da correia em V)
NOTA
Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas de
seleccionar da esquerda e direita.

Quando a chave é rodada para “ON”,
todos os segmentos do visor multifun-
cional aparecerão um após o outro e,
depois, desaparecerão, de forma atestar os circui tos eléctricos.
Relógio
Para acertar o relógio:
1. Prima a tecla de seleccionar da es- querda e a tecla de seleccionar da di-
reita simultaneamente durante, pelo
menos, dois segundos.
2. Quando os dígitos da hora ficarem in- termitentes, prima a tecla de seleccio-
nar da direita para acertar a hora.
3. Prima a tecla de seleccionar da es- querda e os dígitos dos minutos fica-
rão intermitentes.
1. Contador de percurso/contador de per- curso da reserva de combustível
2. Temperatura ambiente/consumo de com- bustível em média/consumo de combustí-
vel instantâneo
1. Relógio
211
1. Relógio
1
59C-9-P0.book 5 ページ ２０１１年９月１２日　月曜日　午前１１時２７分
