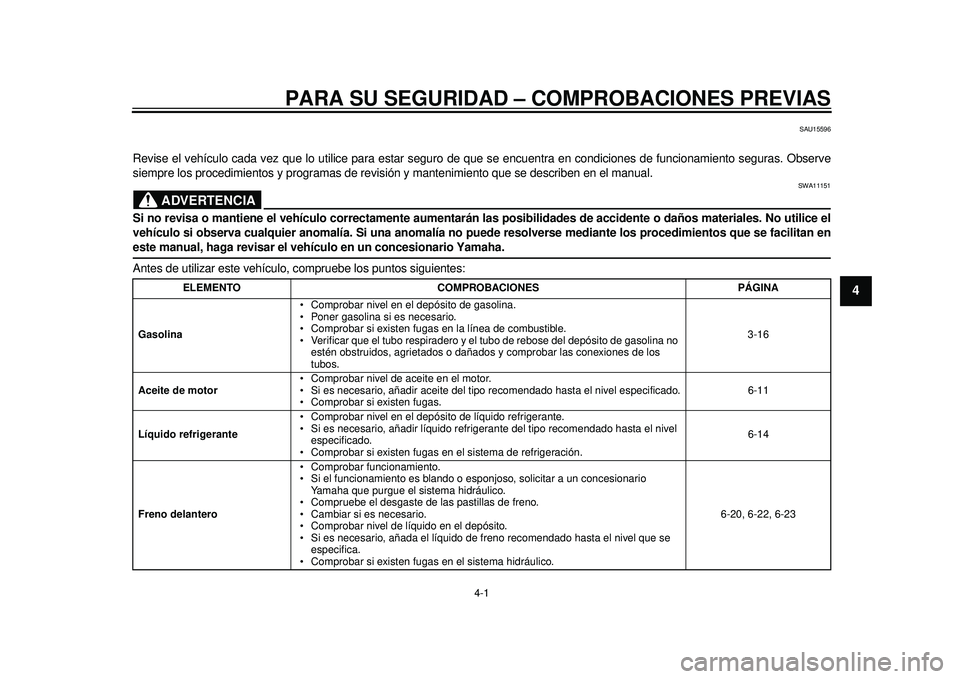

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehíc ulo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo respiradero y el
tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los
tubos. 3-16
Aceite de motor Comprobar nivel de aceite en el motor.
Si es necesario, añadir acei
te del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas. 6-11
Líquido refrigerante Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigeran
te del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 6-14
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-20, 6-22, 6-23
59C-9-S0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時５２分

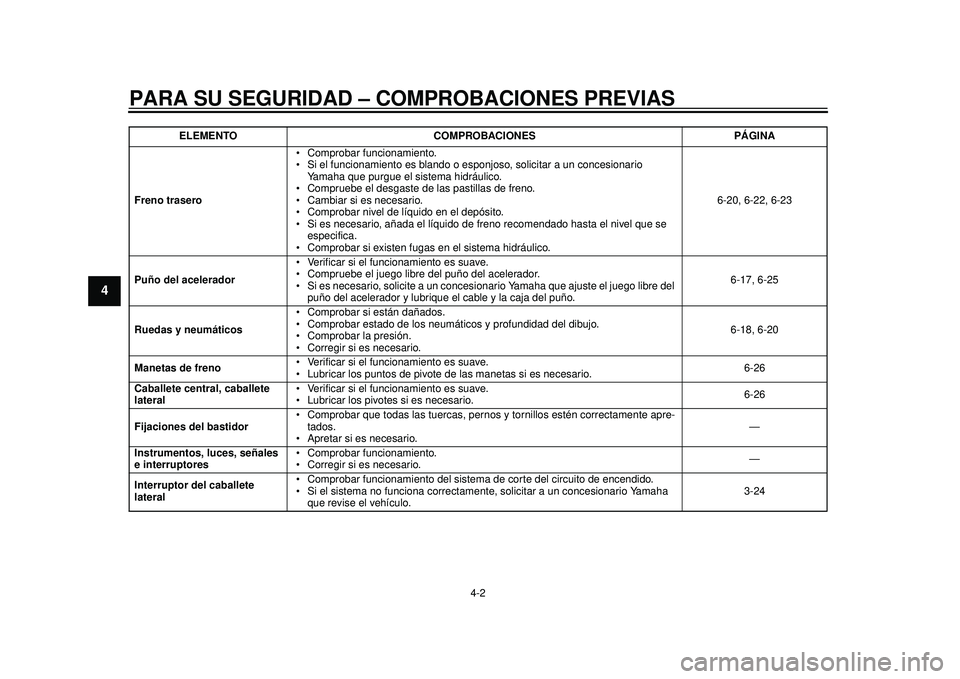

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
1
2
34
5
6
7
8
9
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o es
ponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-20, 6-22, 6-23
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesi
onario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-17, 6-25
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumát
icos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 6-18, 6-20
Manetas de freno Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de las manetas si es necesario. 6-26
Caballete central, caballete
lateral Verificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.
6-26
Fijaciones del bastidor Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistem
a de corte del circuito de encendido.
Si el sistema no funciona correctament e, solicitar a un concesionario Yamaha
que revise el vehículo. 3-24
ELEMENTO COMPROBACIONES PÁGINA
59C-9-S0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時５２分

5-1
2
3
456
7
8
9

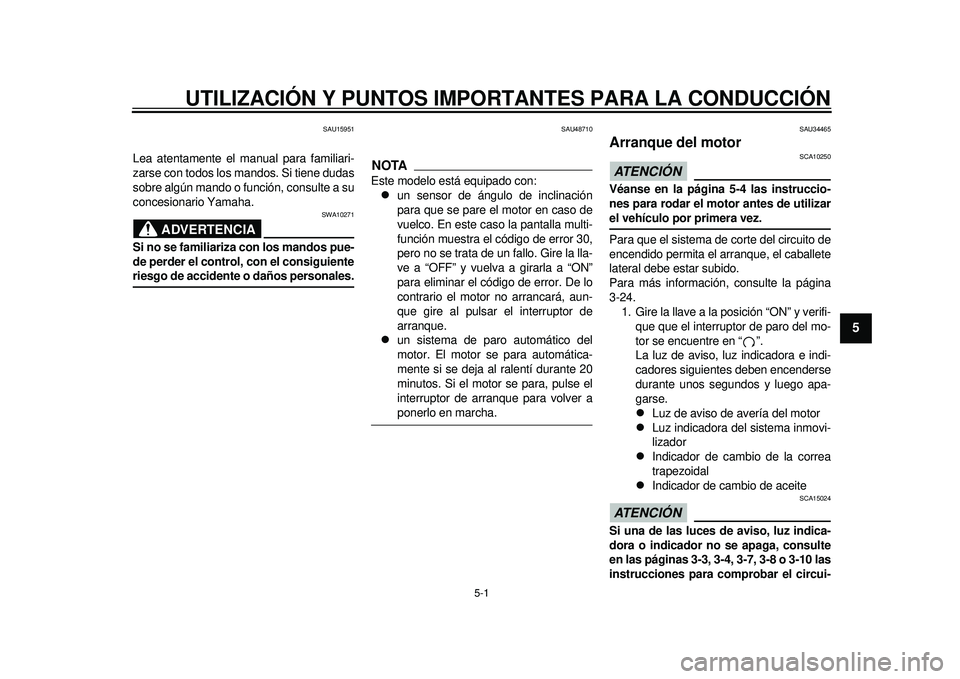

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAU48710
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso la pantalla multi-
función muestra el código de error 30,
pero no se trata de un fallo. Gire la lla-
ve a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.

un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver aponerlo en marcha.
SAU34465
Arranque del motor ATENCIÓN
SCA10250
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizarel vehículo por primera vez.
Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
Para más información, consulte la página
3-24. 1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “ ”.
La luz de aviso, luz indicadora e indi-
cadores siguientes deben encenderse
durante unos segundos y luego apa-
garse.

Luz de aviso de avería del motor

Luz indicadora del sistema inmovi-
lizador

Indicador de cambio de la correa
trapezoidal

Indicador de cambio de aceite
ATENCIÓN
SCA15024
Si una de las luces de aviso, luz indica-
dora o indicador no se apaga, consulte
en las páginas 3-3, 3-4, 3-7, 3-8 o 3-10 las
instrucciones para comprobar el circui-
59C-9-S0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時５２分

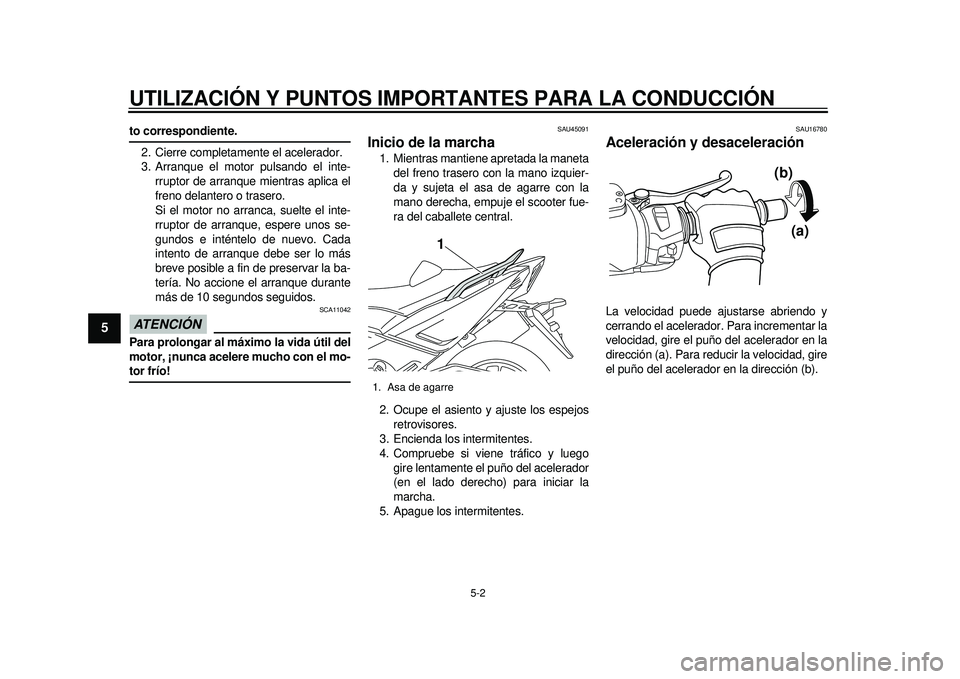

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
1
2
3
45
6
7
8
9
to correspondiente.
2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte- rruptor de arranque mientras aplica el
freno delantero o trasero.
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.ATENCIÓN
SCA11042
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
SAU45091
Inicio de la marcha 1. Mientras mantiene apretada la manetadel freno trasero con la mano izquier-
da y sujeta el asa de agarre con la
mano derecha, empuje el scooter fue-
ra del caballete central.
2. Ocupe el asiento y ajuste los espejos retrovisores.
3. Encienda los intermitentes.
4. Compruebe si viene tráfico y luego
gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague los intermitentes.
SAU16780
Aceleración y desaceleración La velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
1. Asa de agarre
1
(a)
(b)
59C-9-S0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時５２分

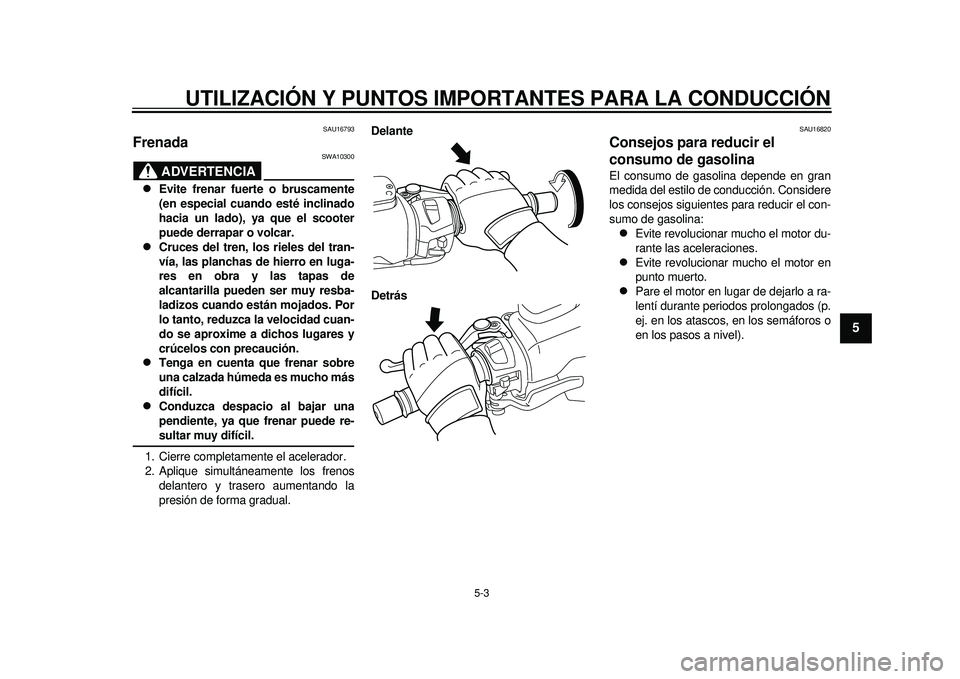

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
2
3
456
7
8
9
SAU16793
Frenada
ADVERTENCIA
SWA10300

Evite frenar fuerte o bruscamente
(en especial cuando esté inclinado
hacia un lado), ya que el scooter
puede derrapar o volcar.

Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas de
alcantarilla pueden ser muy resba-
ladizos cuando están mojados. Por
lo tanto, reduzca la velocidad cuan-
do se aproxime a dichos lugares y
crúcelos con precaución.

Tenga en cuenta que frenar sobre
una calzada húmeda es mucho más
difícil.

Conduzca despacio al bajar una
pendiente, ya que frenar puede re-sultar muy difícil.
1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos delantero y trasero aumentando la
presión de forma gradual. Delante
Detrás
SAU16820
Consejos para reducir el
consumo de gasolina El consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes
para reducir el con-
sumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.

Evite revolucionar mucho el motor en
punto muerto.

Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
59C-9-S0.book 3 ページ ２０１１年９月１２日　月曜日　午後４時５２分

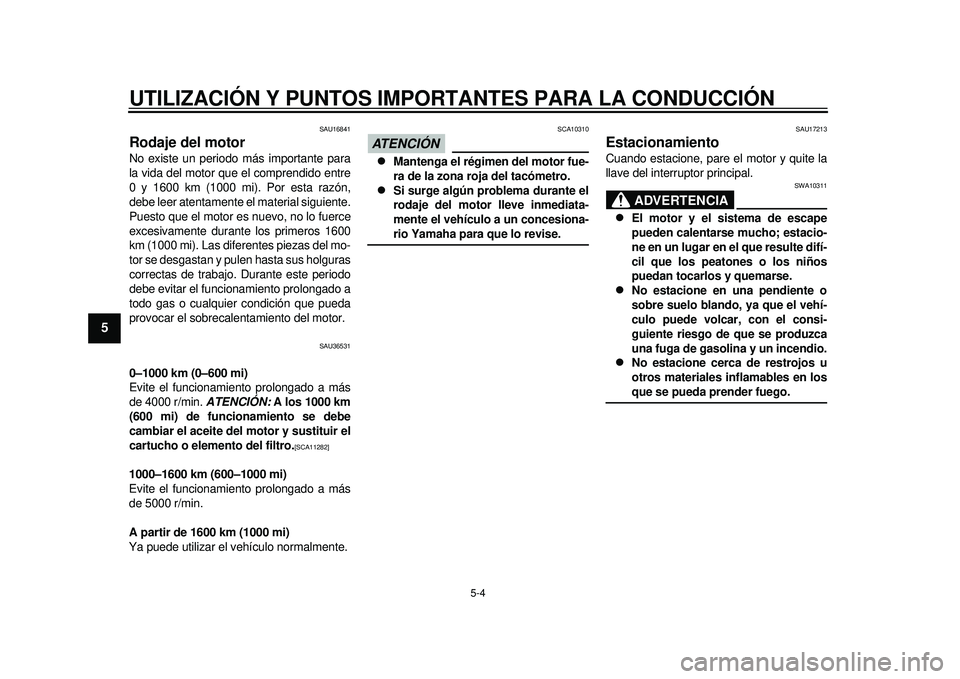

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
1
2
3
45
6
7
8
9
SAU16841
Rodaje del motor No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecalentamiento del motor.
SAU36531
0–1000 km (0–600 mi)
Evite el funcionamiento prolongado a más
de 4000 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA11282]

1000–1600 km (600–1000 mi)
Evite el funcionamiento prolongado a más
de 5000 r/min.
A partir de 1600 km (1000 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10310

Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.

Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revise.
SAU17213
Estacionamiento Cuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10311

El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.

No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.

No estacione cerca de restrojos u
otros materiales inflamables en losque se pueda prender fuego.
59C-9-S0.book 4 ページ ２０１１年９月１２日　月曜日　午後４時５２分

6-1
2
3
4
567
8
9
MANTENIMIENTO Y AJUSTES PERIÓDICOS
SAU17244
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propietario/
usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.

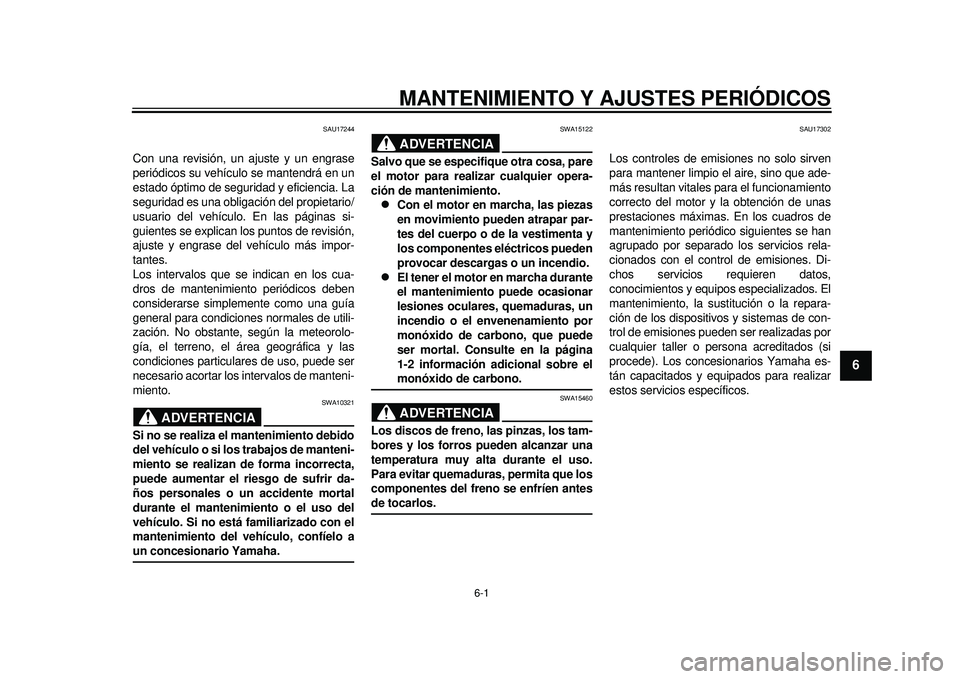

ADVERTENCIA
SWA15122
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.

El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre elmonóxido de carbono.ADVERTENCIA
SWA15460
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antesde tocarlos.
SAU17302
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados. El
mantenimiento, la sustitución o la repara-
ción de los dispositivos y sistemas de con-
trol de emisiones pueden ser realizadas por
cualquier taller o persona acreditados (si
procede). Los concesionarios Yamaha es-
tán capacitados y equipados para realizar
estos servicios específicos.
59C-9-S0.book 1 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
1
2
3
4
56
7
8
9
SAU17391

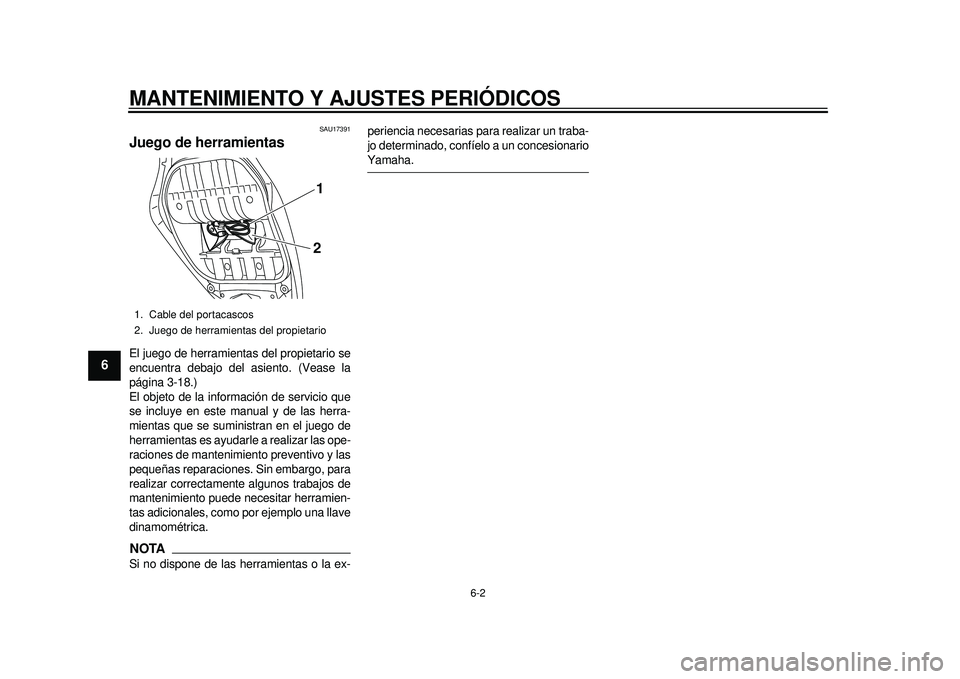

Juego de herramientas El juego de herramientas del propietario se
encuentra debajo del asiento. (Vease la
página 3-18.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.NOTASi no dispone de las herramientas o la ex- periencia necesarias par
a realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
1. Cable del portacascos
2. Juego de herramientas del propietario
12
59C-9-S0.book 2 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
2
3
4
567
8
9
SAU46861
NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimie nto se basa en el kilometraje o en las millas,
en el Reino Unido.

A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).

Las operaciones marcadas con un asterisco d ebe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
SAU46910

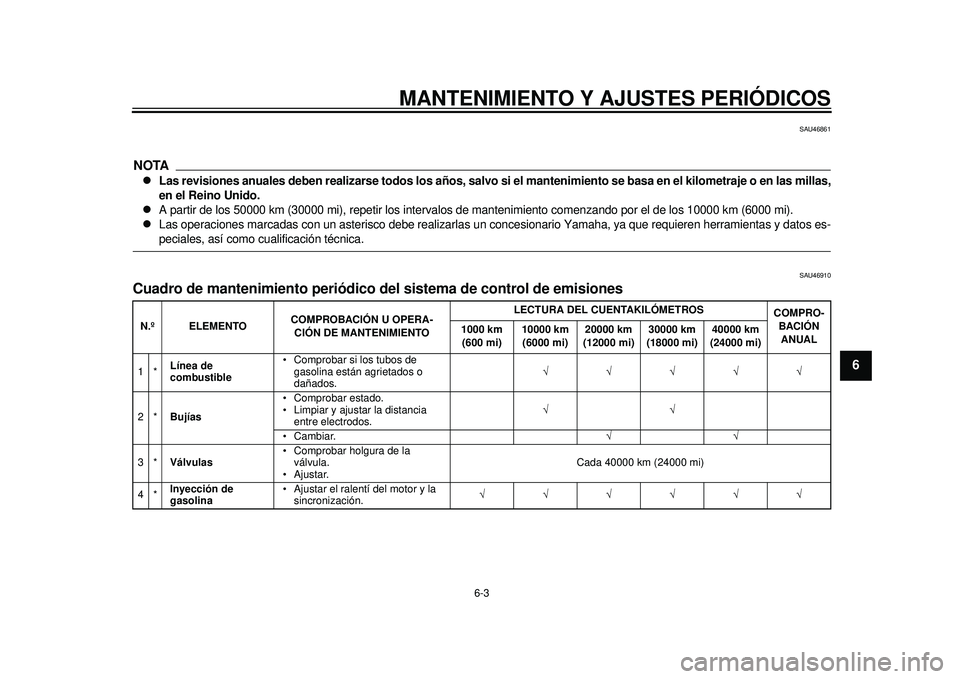

Cuadro de mantenimiento periódico del sistema de control de emisiones N.º ELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Línea de
combustible Comprobar si los tubos de
gasolina están agrietados o
dañados. 
2* Bujías Comprobar estado.
Limpiar y ajustar la distancia
entre electrodos. 
Cambiar. 
3* Válvulas Comprobar holgura de la
válvula.
Cada 40000 km (24000 mi)
4* Inyección de
gasolina Ajustar el ralentí del motor y la
sincronización. 
59C-9-S0.book 3 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
1
2
3
4
56
7
8
9
SAU1770E

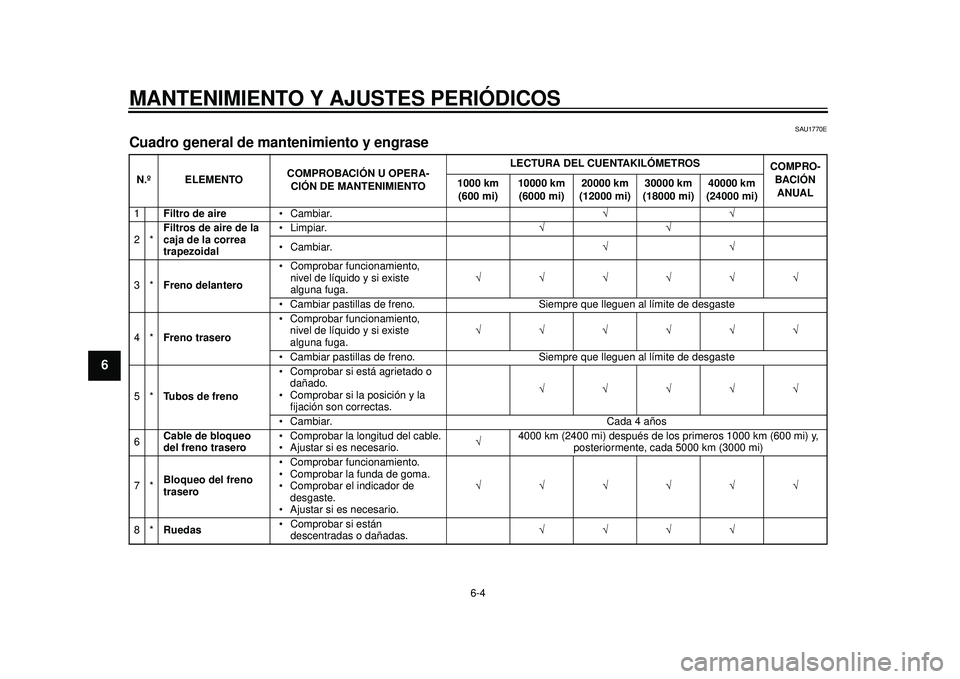

Cuadro general de mantenimiento y engrase N.º ELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Filtro de aire Cambiar. 
2* Filtros de aire de la
caja de la correa
trapezoidal

Cambiar. 
3* Freno delantero Comprobar funcionamiento,
nivel de líquido y si existe
alguna fuga. 
Cambiar pastillas de freno. Siempr e que lleguen al límite de desgaste
4* Freno trasero Comprobar funcionamiento,
nivel de líquido y si existe
alguna fuga. 
Cambiar pastillas de freno. Siempr e que lleguen al límite de desgaste
5* Tubos de freno Comprobar si está agrietado o
dañado.
Comprobar si la posición y la fijación son correctas. 
Cambiar. Cada 4 años
6 Cable de bloqueo
del freno trasero Comprobar la longitud del cable.
Ajustar si es necesario.
4000 km (2400 mi) después de los primeros 1000 km (600 mi) y,
posteriormente, cada 5000 km (3000 mi)
7* Bloqueo del freno
trasero Comprobar funcionamiento.
Comprobar la funda de goma.
Comprobar el indicador de
desgaste.
Ajustar si es necesario. 
8* Ruedas Comprobar si están
descentradas o dañadas. 
59C-9-S0.book 4 ページ ２０１１年９月１２日　月曜日　午後４時５２分
