MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
2
3
4
567
8
9

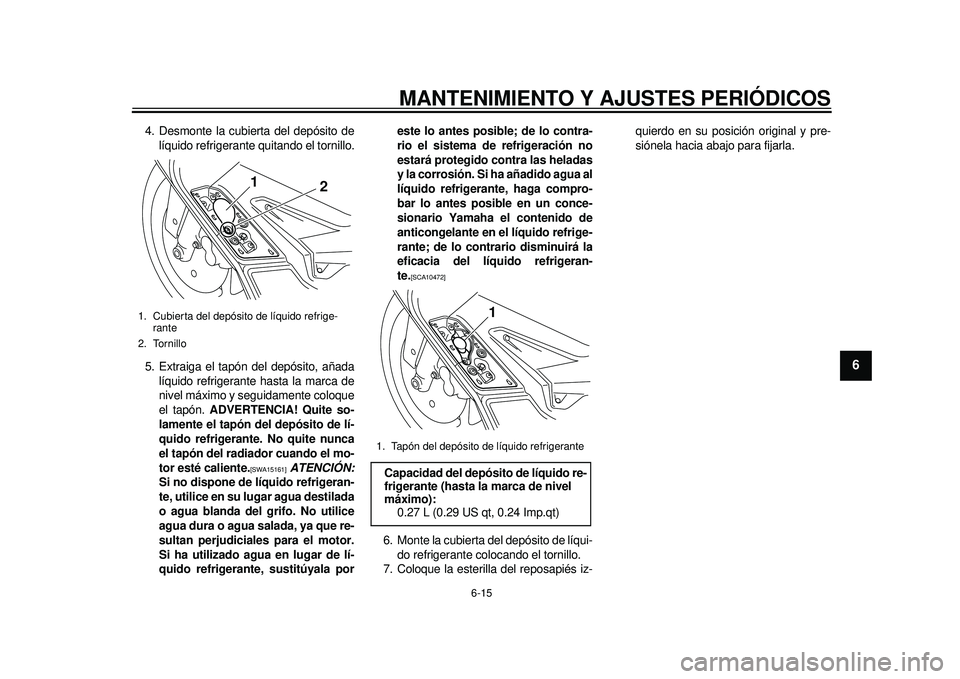

4. Desmonte la cubierta del depósito delíquido refrigerante quitando el tornillo.
5. Extraiga el tapón del depósito, añada líquido refrigerante hasta la marca de
nivel máximo y segu idamente coloque
el tapón. ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15161]
ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigeran-
te.
[SCA10472]

6. Monte la cubierta del depósito de líqui- do refrigerante colocando el tornillo.
7. Coloque la esterilla del reposapiés iz- quierdo en su posición original y pre-
siónela hacia abajo para fijarla.
1. Cubierta del depósito de líquido refrige-
rante
2. Tornillo
1 2
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
1
59C-9-S0.book 15 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
1
2
3
4
56
7
8
9
SAU52030
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
Para cambiar el filtro de aire 1. Desmonte el panel C. (Vease la
página 6-8.)
2. Desmonte la cubierta de la caja del fil- tro de aire quitando los tornillos.
3. Extraiga el filtro de aire. 4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10481]

5. Monte la cubierta de la caja del filtro de aire colocando los tornillos.
6. Monte el panel.
SAU33482
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente. 1. Desmonte el panel D. (Vease la
página 6-8.)
2. Compruebe el ralentí del motor y, si es necesario, ajústelo al valor especifica-
do girando el tornillo de ajuste del ra-
lentí. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
1. Tornillo
2. Cubierta de la caja del filtro de aire
1
1 2
1. Filtro de aire
1
1. Tornillo de ajuste del ralentí
1
(a)(b)
59C-9-S0.book 16 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
2
3
4
567
8
9
NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.3. Monte el panel.
SAU21384
Comprobación del juego libre del

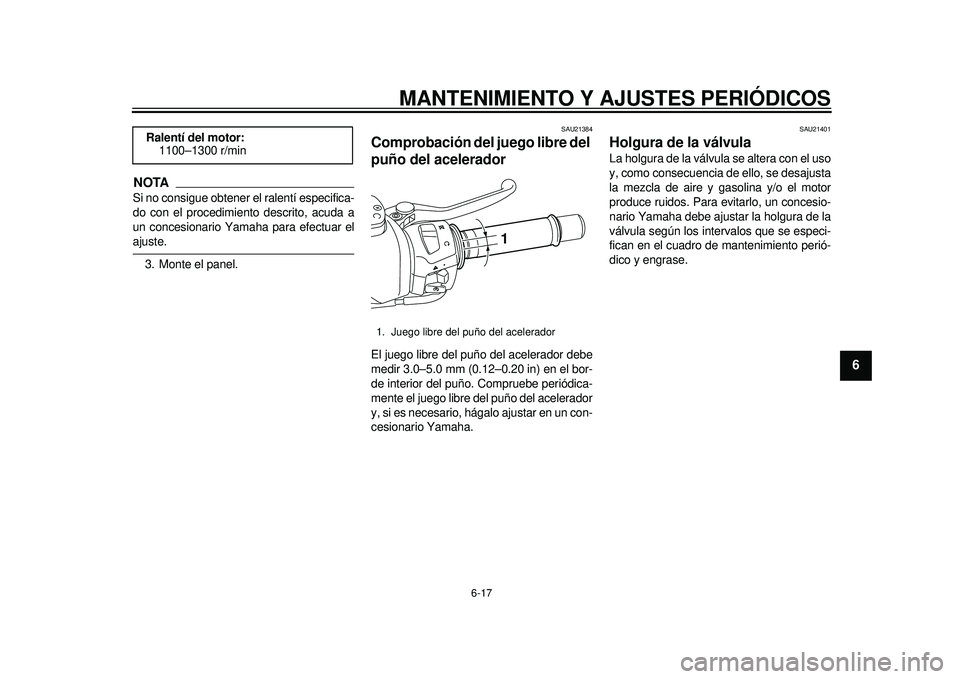

puño del acelerador El juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Ralentí del motor:
1100–1300 r/min
1. Juego libre del puño del acelerador
1
59C-9-S0.book 17 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
1
2
3
4
56
7
8
9
SAU51970

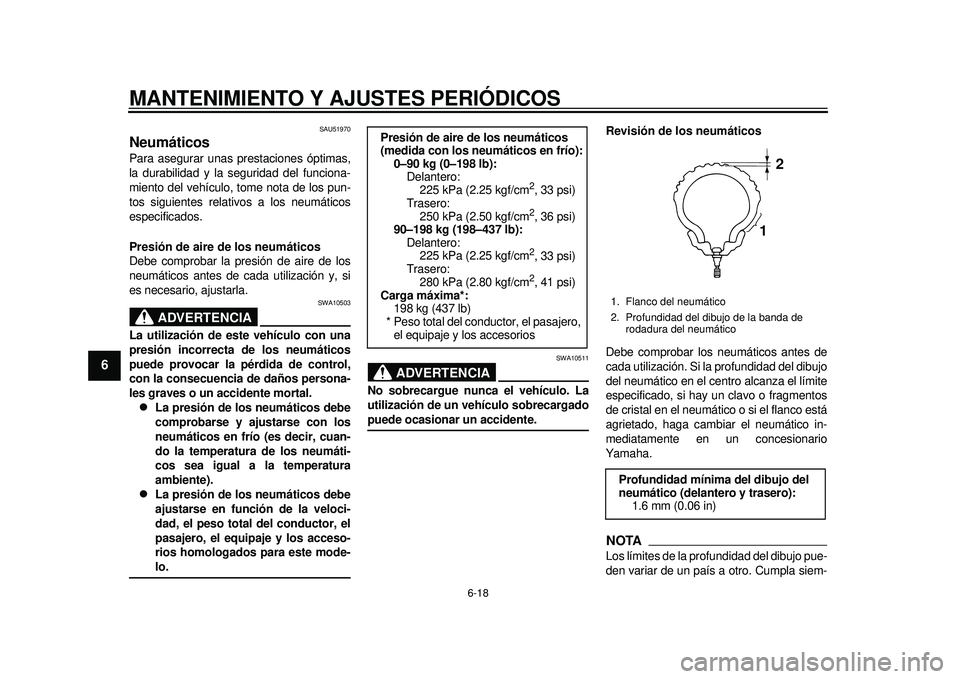

Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y la seguridad del funciona-
miento del vehículo, tome nota de los pun-
tos siguientes relativos a los neumáticos
especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10503
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente. Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en
un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):Delantero:
225 kPa (2.25 kgf/cm
2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
90–198 kg (198–437 lb): Delantero: 225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)
Carga máxima*:
198 kg (437 lb)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):1.6 mm (0.06 in)
1 2
59C-9-S0.book 18 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
2
3
4
567
8
9
pre los reglamentos locales.
ADVERTENCIA
SWA10471

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar suscaracterísticas óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáticos
sin cámara, válvulas de aire y llantas de
aleación.
ADVERTENCIA
SWA16100

Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad del vehiculo
pueden ser diferentes, lo que po-
dría ocasionar un accidente.

Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.

Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación. Neumático delantero:
Tamaño:120/70R15 M/C 56H
Marca/modelo:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Válvula de aire del neumático:
PVR59A
Núcleo de la válvula: #9100 (original)
Neumático trasero: Tamaño:160/60R15 M/C 67H
Marca/modelo: DUNLOP/GPR-100L
BRIDGESTONE/BT012R
Válvula de aire del neumático: TR412
Núcleo de la válvula:
#9100 (original)
59C-9-S0.book 19 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
1
2
3
4
56
7
8
9
SAU51920
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la má s mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.

Después de reparar o cambiar el neu-
mático de la rueda delantera, apriete
la tuerca del vástago de la válvula y la
contratuerca con los pares especifica-
dos.
SAU50860
Comprobación del juego libre de
las manetas de freno delantero y
trasero Delante
Detrás
1. Tuerca del vástago de la válvula
2. Contratuerca del vástago de la válvulaPares de apriete: Tuerca del vástago de la válvula:
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Contratuerca del vástago de la válvu-
la: 3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
1
2
1. Sin juego libre de la maneta de freno
1. Sin juego libre de la maneta de freno
1
1
59C-9-S0.book 20 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
2
3
4
567
8
9
No debe existir ningún juego en los extre-
mos de las manetas de freno. Si hay juego,
haga revisar el sistema de frenos en un
concesionario Yamaha.
ADVERTENCIA
SWA14211
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-sa de accidente.
SAU53030

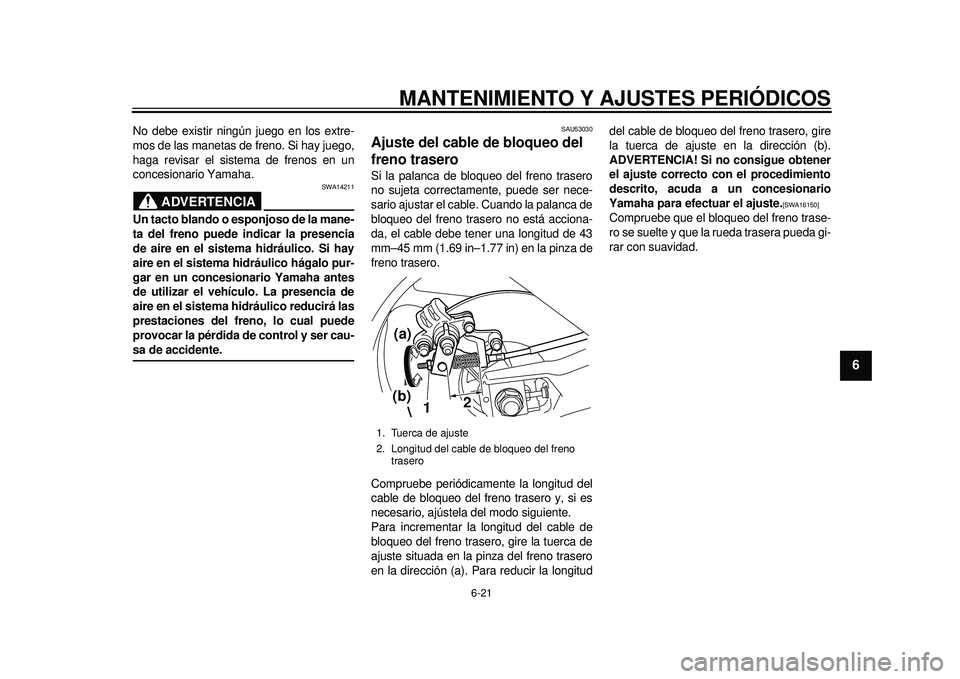

Ajuste del cable de bloqueo del
freno trasero Si la palanca de bloqueo del freno trasero
no sujeta correctamente, puede ser nece-
sario ajustar el cable. Cuando la palanca de
bloqueo del freno trasero no está acciona-
da, el cable debe tener una longitud de 43
mm–45 mm (1.69 in–1.77 in) en la pinza de
freno trasero.
Compruebe periódicamente la longitud del
cable de bloqueo del freno trasero y, si es
necesario, ajústela del modo siguiente.
Para incrementar la longitud del cable de
bloqueo del freno trasero, gire la tuerca de
ajuste situada en la pinza del freno trasero
en la dirección (a). Para reducir la longituddel cable de bloqueo del freno trasero, gire
la tuerca de ajuste en la dirección (b).
ADVERTENCIA! Si no consigue obtener
el ajuste correcto con el procedimiento
descrito, acuda a un concesionario
Yamaha para efectuar el ajuste.
[SWA16150]

Compruebe que el bloqueo del freno trase-
ro se suelte y que la rueda trasera pueda gi-
rar con suavidad.
1. Tuerca de ajuste
2. Longitud del cable de bloqueo del freno trasero
1
2
(a)
(b)
59C-9-S0.book 21 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
1
2
3
4
56
7
8
9
SAU52291

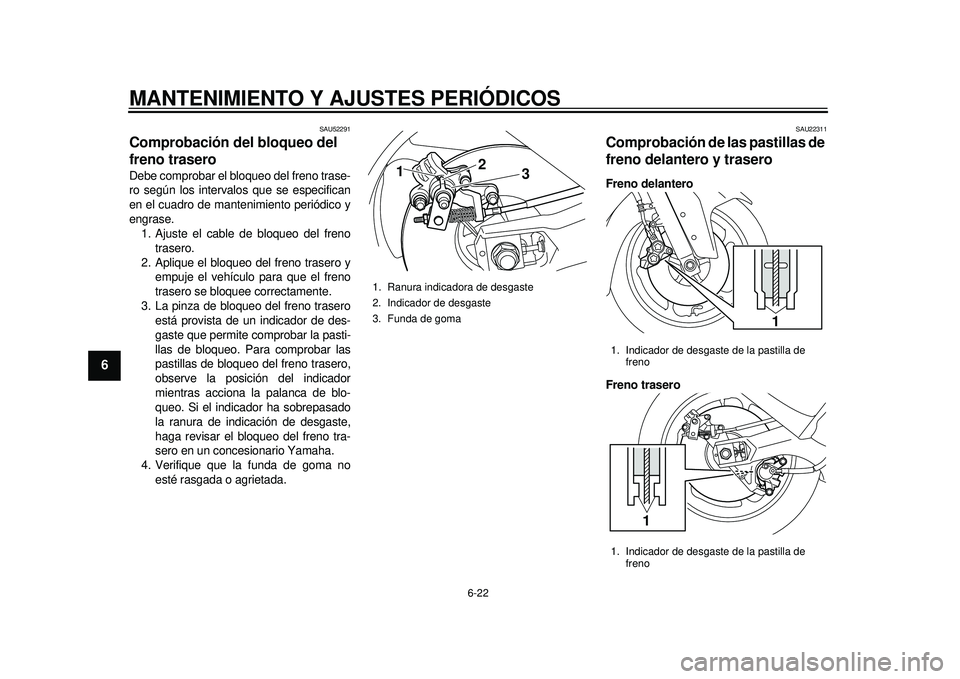

Comprobación del bloqueo del
freno trasero Debe comprobar el bloqueo del freno trase-
ro según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. 1. Ajuste el cable de bloqueo del freno trasero.
2. Aplique el bloqueo del freno trasero y empuje el vehículo para que el freno
trasero se bloquee correctamente.
3. La pinza de bloqueo del freno trasero está provista de un indicador de des-
gaste que permite comprobar la pasti-
llas de bloqueo. Para comprobar las
pastillas de bloqueo del freno trasero,
observe la posición del indicador
mientras acciona la palanca de blo-
queo. Si el indicador ha sobrepasado
la ranura de indicación de desgaste,
haga revisar el bloqueo del freno tra-
sero en un concesionario Yamaha.
4. Verifique que la funda de goma no
esté rasgada o agrietada.
SAU22311
Comprobación de las pastillas de
freno delantero y trasero Freno delantero
Freno trasero
1. Ranura indicadora de desgaste
2. Indicador de desgaste
3. Funda de goma
1 2
3
1. Indicador de desgaste de la pastilla de
freno
1. Indicador de desgaste de la pastilla de freno
1
1
59C-9-S0.book 22 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
2
3
4
567
8
9
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Cada pastilla de freno dispone de un indica-
dor de desgaste que le permite comprobar
éste sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe la posición del indicador
de desgaste mientras aplica el freno. Si una
pastilla de freno se ha desgastado hasta el
punto en que el indicador de desgaste casi
toca el disco de freno, solicite a un conce-
sionario Yamaha que cambie el conjunto de
las pastillas de freno.
SAU22581

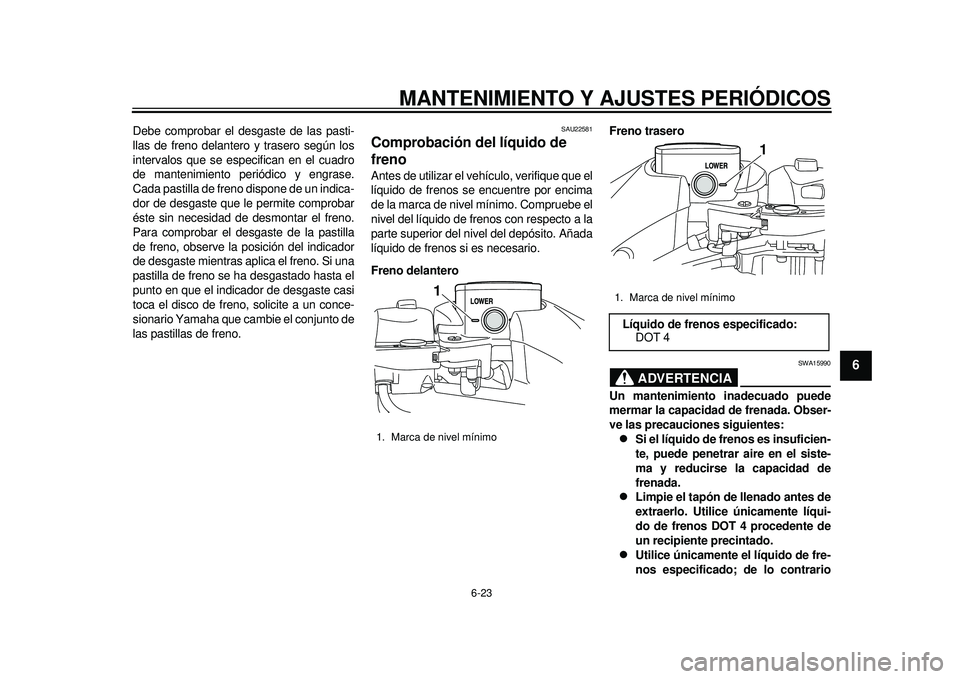

Comprobación del líquido de
freno Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delanteroFreno trasero
ADVERTENCIA
SWA15990
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.

Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.

Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
1. Marca de nivel mínimo
1
1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 4
1
59C-9-S0.book 23 ページ ２０１１年９月１２日　月曜日　午後４時５２分

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
1
2
3
4
56
7
8
9

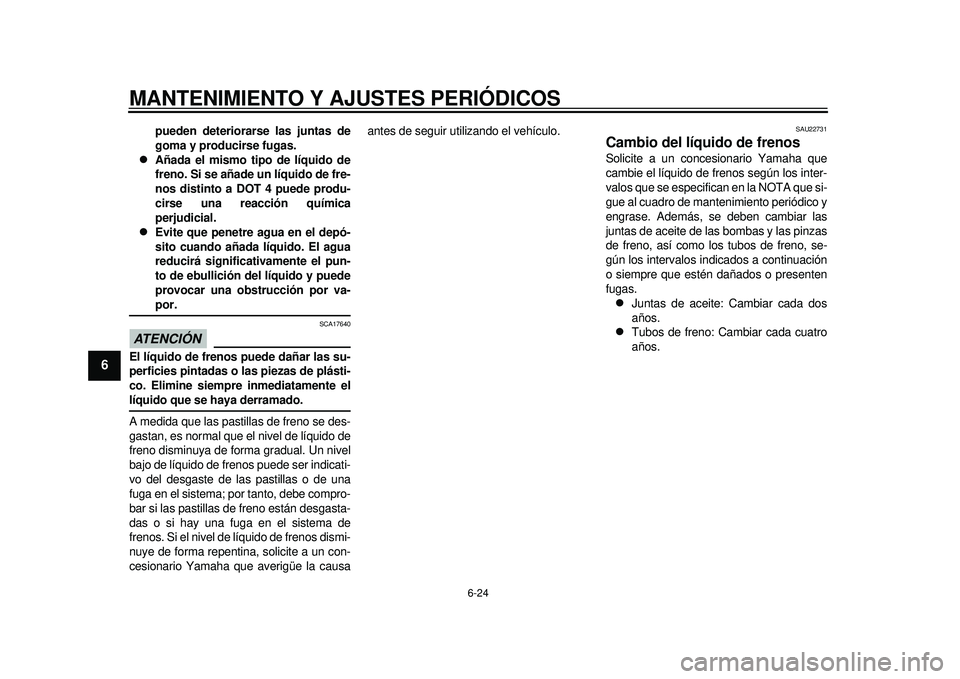

pueden deteriorarse las juntas de
goma y producirse fugas.

Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.

Evite que penetre agua en el depó-
sito cuando añada líquido. El agua
reducirá significativamente el pun-
to de ebullición del líquido y puede
provocar una obstrucción por va-por.
ATENCIÓN
SCA17640
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente ellíquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe compro-
bar si las pastillas de freno están desgasta-
das o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un con-
cesionario Yamaha que averigüe la causaantes de seguir utilizando el vehículo.
SAU22731
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.
Juntas de aceite: Cambiar cada dos
años.

Tubos de freno: Cambiar cada cuatro
años.
59C-9-S0.book 24 ページ ２０１１年９月１２日　月曜日　午後４時５２分
